P-shows အတွက် P-Shaped ပေါင်းစပ်ထားသောတံဆိပ်များသည် (အနည်းဆုံးသုံးခု) တွင် (အနည်းဆုံးသုံးခု) တံဆိပ်ခတ်ကွင်းများ, ၎င်းသည်အသုံးမ 0 င်သောအသုံးစရိတ်များကိုအပြန်အလှန်ချိတ်ဆက်ရန်သင့်တော်သည်။ တပ်ဆင်ခြင်းဆိုင်ရာပစ္စည်းနှင့်သဟဇာတဖြစ်မှုကိုတပ်ဆင်စဉ်အတွင်းအသုံးချရမည်။ ၎င်းကို Monolithic (ပိတ်ထားသော) groove တွင် install မလုပ်နိုင်ပါ။
အင်္ဂါရပ်များ:
1 ။ ကျယ်ပြန့်သောပစ္စည်းများသည်အမျိုးမျိုးသော application များနှင့်ကိုက်ညီရန်အကောင်းဆုံးညှိနှိုင်းမှုကိုခွင့်ပြုသည်။
2 ။ ကြမ်းတမ်းသောလည်ပတ်မှုအခြေအနေများတွင်အသုံးပြုရန်သင့်တော်သည်။
3 ။ ရှည်လျားသော 0 န်ဆောင်မှုသက်တမ်း, (သင့်လျော်သောပစ္စည်းရွေးချယ်မှုနှင့်အတူ) ဆီ - အခမဲ့ချောဆီကိုတံဆိပ်ခတ်ရန်သင့်တော်သည်။
4 ။ Gasket ကိုညှိခြင်းဖြင့်ချိန်ညှိထားသောတံဆိပ်ခတ်ခြင်းနှင့်ပွတ်တိုက်မှုကိုရရှိနိုင်ပါသည်။ axial dimension များကို V-shaped sealing ကွင်းများကိုထည့်သွင်းခြင်းသို့မဟုတ်ဖယ်ရှားခြင်းဖြင့်ချိန်ညှိနိုင်သည်။
5 ။
သက်ဆိုင်သောလည်ပတ်မှုအခြေအနေများ (အစွန်းရောက်တန်ဖိုးများသည်တစ်ပြိုင်နက်တည်းပေါ်လာသင့်သည်)
|
ဖိအား mpa |
အပူချိန်℃ |
မြန်နှုန်း m / s |
အလယ်အလတ်ဖြစ်သော |
|||
|
≤60 |
-35 ~ + 100 (နိုက်ထန်ရော်ဘာသို့မဟုတ်နိုက်ထိမုတ်အထည်ရော်ဘာ) |
-20 ~ + 200 (fluororubber သို့မဟုတ် fluororubber အထည်) |
-200 + 260 (PTFE) |
≤0.5 (ရော်ဘာသို့မဟုတ်အထည်အားဖြည့်ဘာရာဘာ) |
≤15 (PTFE) |
မီဒီယာအားလုံးနီးပါး (ရုပ်ပစ္စည်းပေါင်းစပ်ခြင်း၏အကျိုးသင့်အကြောင်းသင့်ရှိသောရွေးချယ်မှု) |
သုံးလွှာ
1 ။ ဖိအားပေးပစ္စည်းများ - PTFE, နိုက်ထော - ချေမှုရော်ဘာ (NBR) အထည်
2 ။ V-ring ပစ္စည်းများ: PTFE, နိုက်ထရီနီနီထိန်းစျရော်ဘာ (NBR) အထည်, fluororubber, fluororuber, ဖလိုရိုက်,
3 ။ လက်စွပ်ပစ္စည်းများ - နိုက်ထရီနီရိုဘာ့ဘာအထည်, fluororuber-Butadiene-Butadiene ရော်ဘာအထည်, နိုင်လွန်, polyoxyymethylene, ptfe
အမိန့်
|
ပုံစံ |
ဝတ္တု |
သက်ဆိုင်သောနယ်ပယ် |
တံဆိပ်ခတ်ခြင်း |
|
rc15-a |
V-Ring: NBR အထည်, ဖိအားလက်စွပ်, Support Ring: NBR အထည် / PA / PTFE |
ပုံမှန်အပူချိန်, မြင့်မားသောဖိအား |
ကောင်းသော |
|
rc15-b |
V-Ring: FKM အထည်, ဖိအားလက်စွပ်, ပံ့ပိုးမှုလက်စွပ် - FKM အထည် / ptfe |
မြင့်မားသောအပူချိန်, မြင့်မားသောဖိအား |
ကောင်းသော |
|
rc15-c |
V-Ring: NBR, ဖိအားလက်စွပ်, Supply Ring: NBR အထည် / PA / PTFE |
ပုံမှန်အပူချိန်, အလတ်စားနှင့်အနိမ့်ဖိအား |
အလွန်ကောင်းမွန်သော |
|
rc15-d |
V-Ring: FKM, ဖိအားလက်စွပ်, Support Ring: FKM အထည် / ptfe |
မြင့်မားသောအပူချိန်, အလတ်စားနှင့်အနိမ့်ဖိအား |
အလွန်ကောင်းမွန်သော |
|
rc15-e |
V-Ring: NBR + NBR အထည်, ဖိအားလက်စွပ်, Support Ring: NBR အထည် / PA / PTFE |
ပုံမှန်အပူချိန်, အလတ်စားနှင့်မြင့်မားသောဖိအား |
အလွန်ကောင်းသည် |
|
rc15-f |
V-Ring: FKM + fkm အထည်ပေါင်းစပ်ခြင်း, ဖိအားလက်စွပ်, ပံ့ပိုးမှုလက်စွပ် - FKM အထည် / ptfe |
မြင့်မားသောအပူချိန်, အလတ်စားနှင့်မြင့်မားသောဖိအား |
အလွန်ကောင်းသည် |
|
rc15-g |
V-Ring, ဖိအားလက်စွပ်, Support Ring: PTFE1 / PTFE2 / PTFE3 / PTFE3 / PTFE4 |
မြင့်မားသောအပူချိန်နှင့်မြင့်မားသောဖိအားတဖြည်းဖြည်းချင်းမီဒီယာ |
ပုံမှန်ဖြစ်သော |
|
rc15-h |
V-Ring: Pu, Phather Ring, Support Ring: Pu / Pa / PTFE |
ပုံမှန်အပူချိန်, အလတ်စားနှင့်မြင့်မားသောဖိအား |
အလွန်ကောင်းသည် |

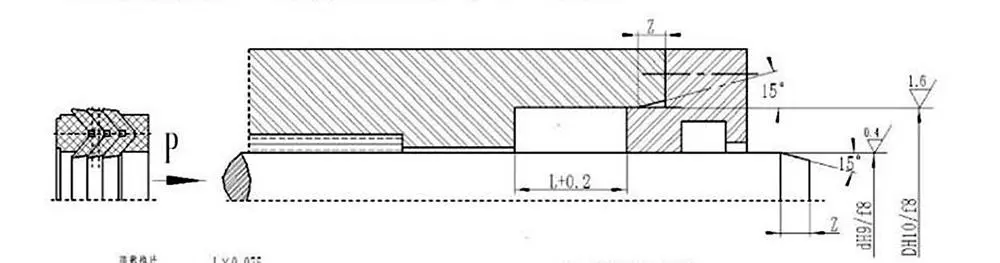

installation chamfer စည်းမျဉ်းများ
|
လှံတံ d အချင်း |
chamfer အရှည် zmin |
|
0 ~ 100 |
5 |
|
101 ~ 200 |
7.5 |
|
200 ~ 500 |
10 |
|
> 500 |
12.5 |
V-shaped seals များသည်အကောင်းဆုံးတံဆိပ်ခတ်ခြင်းနှင့်ပွတ်တိုက်မှုကိုရရှိရန် gasket ကိုညှိခြင်းအားဖြင့် gasket ကိုချိန်ညှိခြင်းဖြင့် Axial Dimension တွင်ချိန်ညှိနိုင်သည်။ ရေရှည်စစ်ဆင်ရေးအပြီးတွင်ကန ဦး ဝတ်ဆင်မှုသည် axial dimension ကိုညှိခြင်းဖြင့်တိုးချဲ့နိုင်သည်။ ညှိနှိုင်းနိုင်သော Seal Cavity Axial Dimension အတွက်အကြံပြုထားသောဒီဇိုင်းသည် 1.025L ဖြစ်ပြီးညှိနှိုင်းမှုအကွာအဝေး 7.5% ဌရှိသည်။
