ပစ္စတင်ချောင်းများ (shafts) အတွက် အားဖြည့်ထားသော serrated composite seal (ဘိလပ်မြေ slurry seal) တွင် စွမ်းဆောင်ရည်မြင့် အင်ဂျင်နီယာ ပလပ်စတစ်နှင့် ရော်ဘာအိုလက်စွပ်ဖြင့် ပြုလုပ်ထားသော အထူးဒီဇိုင်း serrated တံဆိပ်ခတ်ထားသော လက်စွပ်တစ်ခု ပါ၀င်ပါသည်။ hydraulic reciprocating နှင့် rotary applications များတွင် unidirectional sealing အတွက် သင့်လျော်သည်။ ၎င်းကို plunger ပန့်များ၊ ရွှံ့ပန့်များ၊ ဝက်အူတူးကိရိယာများ၊ တွင်းတူးကိရိယာများ၊ ရေနံရှာဖွေရေးကိရိယာများ၊ ကွန်ကရစ်ရောစပ်စက်ရုံများနှင့် အခြားအရာများတွင် အဓိကအားဖြင့် အသုံးပြုပါသည်။
အဓိကအင်္ဂါရပ်များတွင် တာရှည်ဝန်ဆောင်မှုသက်တမ်း၊ ပွတ်တိုက်မှုနည်းပါးခြင်း၊ အကောင်းဆုံးသော တံဆိပ်ခတ်ခြင်း စွမ်းဆောင်ရည်၊ ကျစ်လစ်သိပ်သည်းသော ဒီဇိုင်းနှင့် တပ်ဆင်ရလွယ်ကူခြင်း၊ အသုံးပြုခြင်းနှင့် ပြုပြင်ထိန်းသိမ်းခြင်းတို့ ပါဝင်သည်။ အလုံပိတ်နှုတ်ခမ်းပရိုဖိုင်နှင့် အထူ၏ အကောင်းဆုံး ဒီဇိုင်းသည် ဘိလပ်မြေ slurry ကဲ့သို့ ကြမ်းတမ်းသော မီဒီယာများနှင့် ထိတွေ့သောအခါတွင်ပင် ထိရောက်စွာ တံဆိပ်ခတ်မှုကို သေချာစေသည်။
ရွှံ့နှင့်တူသော မီဒီယာဖြင့် အသုံးပြုသည့်အခါ ချောဆီအဆီများကို တံဆိပ်ခတ်ခြင်းအဆင့် နှစ်ခုကြားတွင် ထိုးသွင်းရန် အကြံပြုထားသည်။
ကန့်သတ်တန်ဖိုးများသည် တစ်ပြိုင်နက်တည်း မဖြစ်ပေါ်သင့်ပါ။
|
ဖိအား (MPa) |
အပူချိန် (°C) |
မြန်နှုန်း (m/s) |
လတ် |
|
|
အပြန်အလှန်လှုပ်ရှားမှု |
လှည့်ကွက် |
|||
|
≤100 |
-35 မှ +100 (NBR O-ring ပါသော) |
≤6 |
≤2 |
ရေ၊ ရွှံ့၊ ရေနံစိမ်း၊ ဟိုက်ဒရောလစ်ဆီ၊ emulsion |
|
-20 မှ +200 (FKM O-ring ဖြင့်) |
||||
1. တွဲဖက်အသုံးပြုနိုင်သော O-ring ပစ္စည်းများ- R01 Nitrile Rubber (NBR)၊ R02 Fluororubber (FKM) စသည်တို့ ပါဝင်သည်။
2. တံဆိပ်ခတ်လက်စွပ်ပစ္စည်း: စံပစ္စည်း PTFE4; အခြားရရှိနိုင်သောပစ္စည်းများ PTFE2၊ PTFE3၊ PTFE5၊ UPE၊ PK1၊ PK2 စသည်တို့ ပါဝင်သည်။
မှာယူမှု မော်ဒယ်- RC2061-80*91.7*7.6-PTFE4-R01 (မော်ဒယ် - Shaft Diameter * Groove Diameter * Groove Width - Material Code)
သတ်မှတ်ထားသော ကန့်သတ်ဘောင်အတွင်းမှ အရွယ်အစားများကို ရနိုင်ပါသည်။
|
ရှပ်အချင်း အပိုင်းအခြား စံအမျိုးအစား ဃ f8 RC2061 |
ရှပ်အချင်း အပိုင်းအခြား ဟဲဟဲ ဃ f8 RC2061-Z |
Groove အချင်း D H9 |
Groove အကျယ် L+0.2 |
တံဆိပ်အကျယ် L1 |
ထောင့်အချင်းဝက် Rmax |
Radial clearance Smax |
ချမ်ဖာ Zmin |
O-ring ဖြတ်ပိုင်း အချင်း |
||
|
<10MPA |
<20MPA |
<40MPA |
||||||||
|
၅~၁၅.၉ |
- |
d+6.3 |
4.0 |
3.65 |
0.4 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
၁၆~၃၈.၉ |
၅~၁၅.၉ |
d+8.2 |
5.2 |
4.55 |
0.4 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
၃၉~၁၀၇.၉ |
၁၆~၃၈.၉ |
d+11.7 |
7.6 |
6.80 |
0.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
108~670.9 |
၃၉~၁၀၇.၉ |
d+15.5 |
9.6 |
8.50 |
0.6 |
0.6 |
0.35 |
0.25 |
8 |
7.00 |
|
၆၇၁~၁၆၀၀ |
108~670.9 |
d+19.4 |
12.1 |
11.1 |
0.7 |
0.7 |
0.5 |
0.3 |
10 |
8.60 |

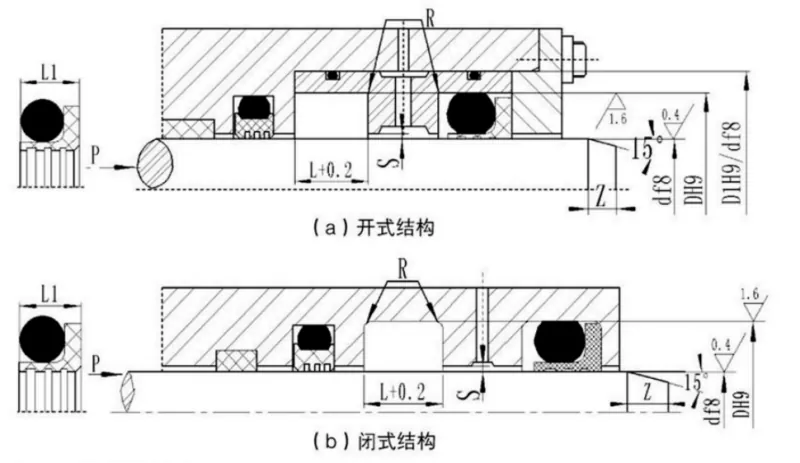

မှတ်ချက်- 1. ရှပ်အချင်း ≤30 မီလီမီတာအတွက်၊ အဖွင့်အကွက်ဒီဇိုင်းကို အကြံပြုထားသည်။
2. rotary sealing applications များအတွက်၊ rotating shaft မျက်နှာပြင် မာကျောမှုသည် HRC ≥58 ဖြစ်သင့်သည်။
3. 30 MPa ထက်ကျော်လွန်သောဖိအားများအတွက်၊ extrusion gap အတွက် H8/f8 fit ကို အကြံပြုထားသည်။
