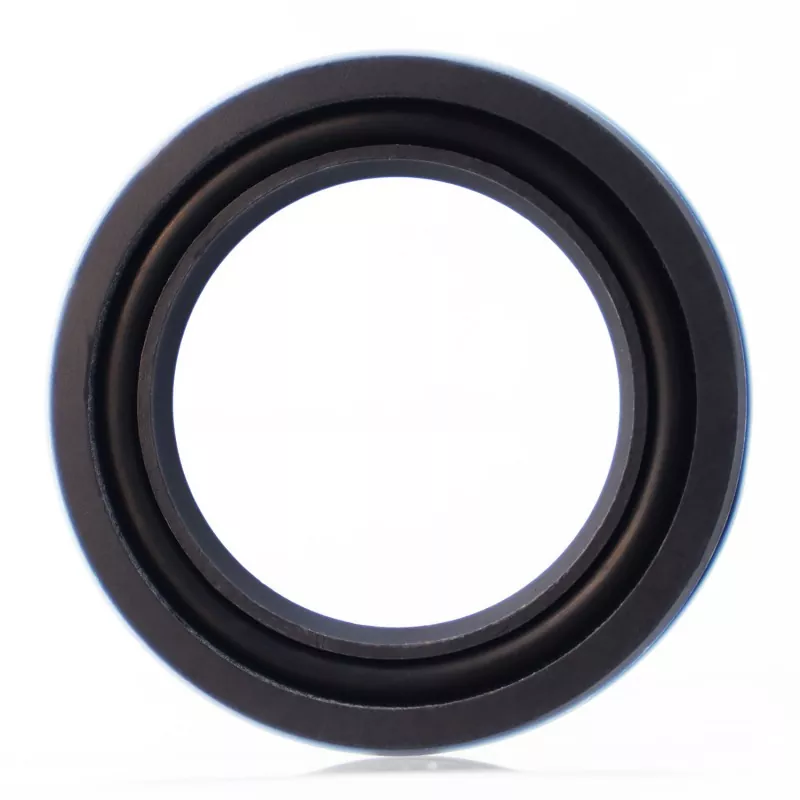

rotary shafts အတွက် Spring-energized seals များသည် rotary shaft applications များတွင် အသုံးပြုသော စွမ်းဆောင်ရည်မြင့်မားပြီး unidirectional pressure seals များဖြစ်သည်။ RC2055 rotary seal တွင် stainless steel spring နှင့် high-performance plastic တို့ပါဝင်သည်။ RC2055-B နှင့် RC2055-C ကိုအသုံးပြုသောအခါ၊ သင့်လျော်သော elastomer ပစ္စည်းကို ဂရုတစိုက်ရွေးချယ်ရပါမည်။
အသုံးချနိုင်သော လည်ပတ်မှုအခြေအနေများ (လွန်ကဲသောတန်ဖိုးများ တပြိုင်နက်တည်း မဖြစ်ပေါ်သင့်ပါ)
|
ဖိအား/MPa |
အပူချိန် /°C |
မြန်နှုန်း /m/s |
လတ် |
|||
|
≤35 |
RC2055 |
RC2055-B/C |
RC2055 |
RC2055-B |
RC2055-C |
အရည်နှင့်ဓာတ်ငွေ့အားလုံးနီးပါး |
|
-200~+250 |
-35~+250 |
<2M/S |
<6M/S |
<2M/S |
||
ပစ္စည်းရွေးချယ်မှု
1. ရနိုင်သော O-ring ပစ္စည်းများ ဖြစ်ကြသည်- R01 Nitrile rubber (NBR), R02 Fluororubber (FKM) စသည်တို့ ပါဝင်သည်။
2. တံဆိပ်လက်စွပ်ပစ္စည်းများ- PTFE1၊ PTFE2၊ PTFE3၊ PTFE4၊ UPE၊ PK1၊ PK2 စသည်တို့။
3. Stainless steel spring- V-shaped spring.
ထုတ်လုပ်မှုလုပ်ငန်းစဉ်ထိန်းချုပ်ရေး
RuiChen ၏ ခေတ်မီထုတ်လုပ်မှုအခြေခံတွင် တိကျသောဆေးထိုးပုံသွင်းစက်များ၊ အလိုအလျောက် ဖုန်စုပ်စက်များနှင့် CNC တိကျသော စက်ကိရိယာများ တပ်ဆင်ထားပါသည်။ ထုတ်လုပ်မှုလုပ်ငန်းစဉ်အတွင်း၊ ကျွန်ုပ်တို့သည် အပူချိန်၊ ဖိအားနှင့် အချိန်ကဲ့သို့သော အဓိက လုပ်ငန်းစဉ်များကို အချိန်နှင့်တပြေးညီ စောင့်ကြည့်ရန် SPC (Statistical Process Control) နည်းလမ်းများကို အသုံးပြုကာ ပုံသွင်းထားသော ထုတ်ကုန်တိုင်းသည် မြင့်မားသော လိုက်လျောညီထွေရှိပြီး တည်ငြိမ်မှုရှိကြောင်း သေချာစေပါသည်။
အရေးကြီးသောထုတ်ကုန်များအတွက် ကျွန်ုပ်တို့သည် ကျွန်ုပ်တို့၏ဖောက်သည်များထံပေးပို့သောတံဆိပ်တိုင်းသည် အရည်အချင်းပြည့်မီကြောင်း သေချာစေရန် ကျပန်းနမူနာယူခြင်းထက် 100% စစ်ဆေးရေးစနစ်ကို အကောင်အထည်ဖော်ပါသည်။
အော်ဒါဥပမာ
RC2055-40-PTFE4+V- ရှပ်အချင်း 40၊ တံဆိပ်ခတ်ထားသော လက်စွပ်ပစ္စည်း PTFE4၊ သံမဏိစပရိန်သည် V ပုံသဏ္ဍာန်ဖြစ်သည်။
RC2055-B-40-PTFE4+R02- ရှပ်အချင်း 40၊ အလုံပိတ်လက်စွပ်ပစ္စည်း PTFE4၊ ကိုက်ညီသော O-ring သည် fluororubber ဖြစ်သည်။
RC2055-C-40-PTFE4+R02- ရှပ်အချင်း 40၊ အလုံပိတ်လက်စွပ်ပစ္စည်း PTFE4၊ ကိုက်ညီသော O-ring သည် fluororubber ဖြစ်သည်။
သတ်မှတ်ချက်များဇယား (ပါရာမီတာအကွာအဝေးအတွင်း သတ်မှတ်ချက်များအားလုံး ရနိုင်သည်)
|
ကြိမ်လုံးအကွာအဝေး d f8 |
Groove အချင်း DH9 |
Groove အချင်း D1H10 |
အစွန်းကျကျ L1 |
Groove width L |
Chamfer k ကို တင်သွင်းပါ။ |
Radial clearance Smax |
Chamfer အရှည် |
r အများဆုံး |
|
|
10MPA |
20MPA |
||||||||
|
၅~၁၉.၉ |
d+5 |
ဃ+၉ |
၀.၈၅-၀.၁ |
3.6 |
0.3 |
0.15 |
0.1 |
Zmin=0.8L |
0.8 |
|
20~39.9 |
ဃ+၇ |
d+12.5 |
၁.၃၅-၀.၁၅ |
4.8 |
0.4 |
0.20 |
0.15 |
1.1 |
|
|
40~400.9 |
d+10.5 |
d+17.5 |
၁.၈-၀၂ |
7.1 |
0.5 |
0.25 |
0.20 |
1.4 |
|
|
၄၀၁~၁၅၀၀ |
ဃ+၁၄ |
ဃ+၂၂ |
၂.၈-၀၂ |
9.5 |
0.5 |
0.30 |
0.25 |
1.6 |
|
မှတ်ချက်- rotating shaft ၏ မျက်နှာပြင် မာကျောမှုသည် HRC ≥ 58 ဖြစ်ရန် အကြံပြုထားသည်။
သတ်မှတ်ချက်များနှင့် အတိုင်းအတာဇယား (ဤဇယားသည် တူညီသောသတ်မှတ်ချက်များရှိသည့် RC2055-B နှင့် RC2055-C နှင့်သက်ဆိုင်သည်)
|
မော်ဒယ် |
d |
D |
D1 |
L |
L1 |
|
မော်ဒယ် |
d |
D |
D1 |
L |
L1 |
|
RC2055-5 |
5 |
10 |
14 |
3.6 |
0.85 |
RC2055-28 |
28 |
35 |
40.5 |
4.8 |
1.35 |
|
|
RC2055-6 |
6 |
11 |
15 |
3.6 |
0.85 |
RC2055-30 |
30 |
37 |
42.5 |
4.8 |
1.35 |
|
|
RC2055-8 |
8 |
13 |
17 |
3.6 |
0.85 |
RC2055-32 |
32 |
39 |
44.5 |
4.8 |
1.35 |
|
|
RC2055-10 |
10 |
15 |
19 |
3.6 |
0.85 |
RC2055-35 |
35 |
42 |
47.5 |
4.8 |
1.35 |
|
|
RC2055-12 |
12 |
17 |
21 |
3.6 |
0.85 |
RC2055-36 |
36 |
43 |
48.5 |
4.8 |
1.35 |
|
|
RC2055-15 |
15 |
20 |
24 |
3.6 |
0.85 |
RC2055-40 |
40 |
50.5 |
57.5 |
7.1 |
1.8 |
|
|
RC2055-18 |
18 |
23 |
27 |
3.6 |
0.85 |
RC2055-45 |
45 |
55.5 |
62.5 |
7.1 |
1.8 |
|
|
RC2055-20 |
20 |
27 |
32.5 |
4.8 |
1.35 |
RC2055-50 |
50 |
60.5 |
67.5 |
7.1 |
1.8 |
|
|
RC2055-22 |
22 |
29 |
34.5 |
4.8 |
1.35 |
RC2055-55 |
55 |
65.5 |
72.5 |
7.1 |
1.8 |
|
|
RC2055-25 |
25 |
32 |
37.5 |
4.8 |
1.35 |
RC2055-56 |
56 |
66.5 |
73.5 |
7.1 |
1.8 |
|
မော်ဒယ် |
d |
D |
D1 |
L |
L1 |
|
မော်ဒယ် |
d |
D |
D1 |
L |
L1 |
|
RC2055-60 |
60 |
70.5 |
77.5 |
7.1 |
1.8 |
RC2055-210 |
210 |
220.5 |
227.5 |
7.1 |
1.8 |
|
|
RC2055-63 |
63 |
73.5 |
80.5 |
7.1 |
1.8 |
RC2055-220 |
220 |
230.5 |
237.5 |
7.1 |
1.8 |
|
|
RC2055-65 |
65 |
75.5 |
82.5 |
7.1 |
1.8 |
RC2055-230 |
230 |
240.5 |
247.5 |
7.1 |
1.8 |
|
|
RC2055-70 |
70 |
80.5 |
87.5 |
7.1 |
1.8 |
RC2055-240 |
240 |
250.5 |
257.5 |
7.1 |
1.8 |
|
|
RC2055-80 |
80 |
90.5 |
97.5 |
7.1 |
1.8 |
RC2055-250 |
250 |
260.5 |
267.5 |
7.1 |
1.8 |
|
|
RC2055-90 |
90 |
100.5 |
107.5 |
7.1 |
1.8 |
RC2055-260 |
260 |
270.5 |
277.5 |
7.1 |
1.8 |
|
|
RC2055-100 |
100 |
110.5 |
117.5 |
7.1 |
1.8 |
RC2055-280 |
280 |
290.5 |
297.5 |
7.1 |
1.8 |
|
|
RC2055-110 |
110 |
120.5 |
127.5 |
7.1 |
1.8 |
RC2055-300 |
300 |
310.5 |
317.5 |
7.1 |
1.8 |
|
|
RC2055-115 |
115 |
125.5 |
132.5 |
7.1 |
1.8 |
RC2055-320 |
320 |
330.5 |
337.5 |
7.1 |
1.8 |
|
|
RC2055-120 |
120 |
130.5 |
137.5 |
7.1 |
1.8 |
RC2055-350 |
350 |
360.5 |
367.5 |
7.1 |
1.8 |
|
|
RC2055-125 |
125 |
135.5 |
142.5 |
7.1 |
1.8 |
RC2055-380 |
380 |
390.5 |
397.5 |
7.1 |
1.8 |
|
|
RC2055-130 |
130 |
140.5 |
147.5 |
7.1 |
1.8 |
RC2055-400 |
400 |
410.5 |
417.5 |
7.1 |
1.8 |
|
|
RC2055-140 |
140 |
150.5 |
157.5 |
7.1 |
1.8 |
RC2055-420 |
420 |
434 |
442 |
9.5 |
2.8 |
|
|
RC2055-150 |
150 |
160.5 |
167.5 |
7.1 |
1.8 |
RC2055-450 |
450 |
464 |
472 |
9.5 |
2.8 |
|
|
RC2055-160 |
160 |
170.5 |
177.5 |
7.1 |
1.8 |
RC2055-480 |
480 |
494 |
502 |
9.5 |
2.8 |
|
|
RC2055-170 |
170 |
180.5 |
187.5 |
7.1 |
1.8 |
RC2055-500 |
500 |
514 |
522 |
9.5 |
2.8 |
|
|
RC2055-180 |
180 |
190.5 |
197.5 |
7.1 |
1.8 |
RC2055-600 |
600 |
614 |
622 |
9.5 |
2.8 |
|
|
RC2055-190 |
190 |
200.5 |
207.5 |
7.1 |
1.8 |
RC2055-700 |
700 |
714 |
722 |
9.5 |
2.8 |
|
|
RC2055-200 |
200 |
210.5 |
217.5 |
7.1 |
1.8 |
RC2055-800 |
800 |
814 |
822 |
9.5 |
2.8 |
မှတ်ချက်- ဤဇယားတွင် လိုအပ်သောသတ်မှတ်ချက်များကို မဖော်ပြထားပါက၊ ကျွန်ုပ်တို့၏ကုမ္ပဏီကို ဆက်သွယ်ပါ။ ကျွန်ုပ်တို့သည် 1600mm အရွယ်အစားအထိထုတ်ကုန်များကိုထောက်ပံ့နိုင်သည်။
