တပ်ဆင်မှုဖွဲ့စည်းပုံနှင့် လိုအပ်ချက်များ
1. Shaft Material: အသုံးများသော ကာဗွန်သံမဏိနှင့် သံမဏိတို့ဖြစ်သည်။ မြင့်မားသောမြန်နှုန်းအတွက်၊ မျက်နှာပြင်ပေါ်တွင် chrome ပြားကို HRC40-45 အသုံးပြုသည်။
2. Rotating Shaft နှင့် Grooves ဒီဇိုင်း- shaft မျက်နှာပြင်သည် ချောမွေ့ပြီး burr ကင်းရမည်။ Spiral machining marks များသည် pumping effect ကို ဖန်တီးနိုင်ပြီး ယိုစိမ့်မှုကို ဖြစ်စေသည်။ ဆီတံဆိပ်တပ်ဆင်သည့်နေရာကို Ra0.1-0.5µm ၏မျက်နှာပြင်ကြမ်းတမ်းမှုအဖြစ် မြေသားထားရန် အကြံပြုထားပြီး အရှိန်တိုးလာသည်နှင့်အမျှ ပိုမိုချောမွေ့လာစေရန် အကြံပြုထားသည်။ တပ်ဆင်ခြင်းနှင့် ဖြုတ်တပ်ရလွယ်ကူစေရန်၊ ရှပ်နှင့် grooves များကို chamfers သို့မဟုတ် rounded edges များဖြင့် ဒီဇိုင်းထုတ်ရမည်ဖြစ်ပြီး ပုံ 1 နှင့် 2 ကိုကြည့်ပါ။
|
တံဆိပ်ခတ်ခြင်းအမြင့် b |
b1(0.85xb) မီလီမီတာ |
b2(b+0.3) မီလီမီတာ |
r အများဆုံး |
|
7 |
5.95 |
7.3 |
0.5 |
|
8 |
6.80 |
8.3 |
0.5 |
|
10 |
8.50 |
10.3 |
0.5 |
|
12 |
10.30 |
12.3 |
0.7 |
|
15 |
12.75 |
15.3 |
0.7 |
|
20 |
17.00 |
20.3 |
0.7 |
ပုံ 1. Groove chamfer ဒီဇိုင်း
|
d |
d3 |
R |
|
<၁၀ |
d-1.5 |
2 |
|
၁၀~၂၀ |
d-2.0 |
2 |
|
၂၀~၃၀ |
d-2.5 |
3 |
|
၃၀~၄၀ |
d-3.0 |
3 |
|
၄၀~၅၀ |
d-3.5 |
4 |
|
၅၀~၇၀ |
d-4.0 |
4 |
|
၇၀~၉၅ |
d-4.5 |
5 |
|
၉၅~၁၃၀ |
d-5.5 |
6 |
|
၁၃၀~၂၄၀ |
d-7.0 |
8 |
|
240~500 |
d-11.0 |
12 |
|
၅၀၀~၈၀၀ |
d-14.0 |
14 |
|
၈၀၀~၁၂၅၀ |
d-18.0 |
16 |

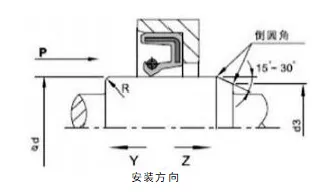

ပုံ 2 လှည့်ပတ်သည့်ရိုးတံ၏ Chamfer ဒီဇိုင်း
rotary shaft lip seals များ၏ စွမ်းဆောင်ရည်ကို ထိခိုက်စေသော အကြောင်းရင်းများ

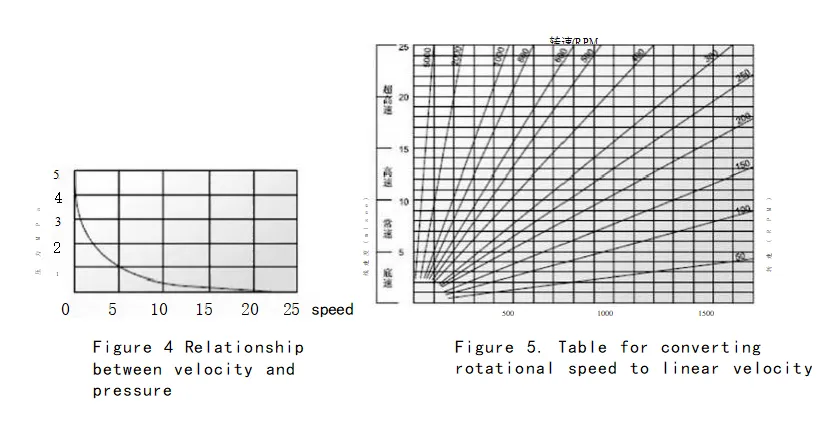

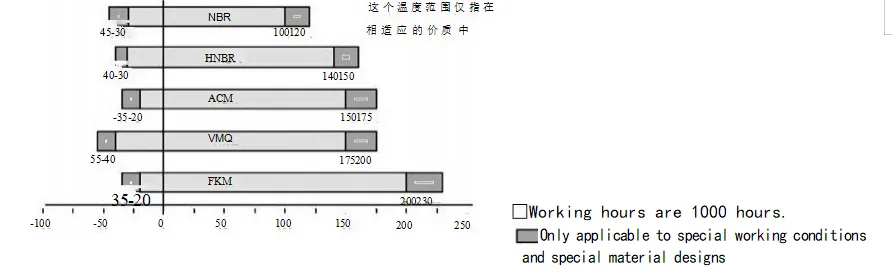

တံဆိပ်ခတ်ခြင်းအကျိုးသက်ရောက်မှုကို ထိခိုက်စေသောအချက်များစွာရှိပါသည်။ ဆီတံဆိပ်ကိုယ်တိုင်အပြင်၊ ၎င်း၏ပစ္စည်းနှင့်ဖွဲ့စည်းပုံကဲ့သို့၊ အလတ်စား၊ အပူချိန်၊ ဖိအား၊ ချောဆီ၊ အမြန်နှုန်း၊ နှင့် မျက်နှာပြင်ကြမ်းတမ်းခြင်းကဲ့သို့သော အခြားအချက်များသည် တံဆိပ်ခတ်ခြင်းအကျိုးသက်ရောက်မှုကို တိုက်ရိုက်သက်ရောက်စေပြီး အဆိုပါအချက်များသည် တစ်ခုနှင့်တစ်ခု အပြန်အလှန်သက်ရောက်မှုရှိတတ်သည်။ အောက်ပါဇယားများသည် သုံးစွဲသူအကိုးအကားအတွက်သာဖြစ်သည်။
ပုံ 3. ဆီတံဆိပ်အပေါ် အပူချိန်သက်ရောက်မှု
တပ်ဆင်ခြင်း- ဂရုတစိုက်တပ်ဆင်ခြင်းသည် ဆီတံဆိပ်များ မှန်ကန်စွာလုပ်ဆောင်ခြင်းအတွက် ကြိုတင်လိုအပ်ချက်တစ်ခုဖြစ်သည်။
|

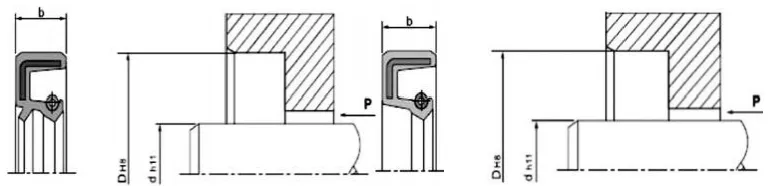

တပ်ဆင်မှု ပုံကြမ်း (အခေါင်းပေါက် တပ်ဆင်ခြင်း) |
||
|
တပ်ဆင်နည်းမှန်ကန်ခြင်း။ |
သက်ဆိုင်သော လုပ်ငန်းခွင်အခြေအနေများ |
တပ်ဆင်နည်း မမှန်ကန်ပါ။ |
|
|
ဤနည်းလမ်းသည် အဆီအနှစ် အဆုံး မျက်နှာနှင့် အခေါင်းပေါက် စွန်းထင်းနေချိန်တွင်သာ သက်ဆိုင်ပါသည်။ နှိပ်စက်သည် လျင်မြန်စွာ လည်ပတ်နေသောအခါ၊ ဆီတံဆိပ်ကို မှန်ကန်စွာ နေရာချထားရမည်။ မဟုတ်ပါက၊ မှားယွင်းမှုဖြစ်ပေါ်နိုင်သည်။ |
|
|
|
ဤဒီဇိုင်းသည် အဆီအနှစ်အပိတ်မျက်နှာအား အခေါင်းပေါက်မျက်နှာထက်နိမ့်သည့်အခြေအနေများအတွက် သင့်လျော်သည်။ လျင်မြန်စွာ နှိပ်လိုက်ရုံဖြင့်ပင် ဆီတံဆိပ်ကို ကောင်းမွန်စွာ နေရာချနိုင်သေးသည်။ သို့သော်၊ ဤအမျိုးအစားသည် အစွန်းထွက်နေရာချထားခြင်း မရှိသောကြောင့် နှိပ်ကိရိယာ၏ပြားချပ်ချပ်ချပ်နှင့် ဖိအားဝင်ရိုး၏ axial perpendicularity သည် တိကျသေချာသောတိကျမှုကို ရရှိရမည်ဖြစ်သည်။ |
|
|
|
ဒီနည်းလမ်းက မျက်နှာအဆီအနှစ်အဆီအနှစ်ကို မျက်နှာပေါက်အပေါက်ထက်နိမ့်တဲ့အခြေအနေတွေအတွက် သင့်လျော်ပါတယ်။ စက်ပစ္စည်းများကို လျင်မြန်စွာ နှိပ်သည့်အခါ ဆီတံဆိပ်ကို မှန်ကန်စွာ နေရာချထားရန် အရေးကြီးပါသည်။ မဟုတ်ပါက၊ မှားယွင်းမှုဖြစ်ပေါ်နိုင်သည်။ |
 |
|
|
ဤနည်းလမ်းသည် ဖိအားကိရိယာများ မရရှိနိုင်သည့် ပြုပြင်ထိန်းသိမ်းမှု သို့မဟုတ် ရိုးရှင်းသော တပ်ဆင်မှုအခြေအနေများအတွက်သာ သင့်လျော်သည်။ တပ်ဆင်စဉ်အတွင်း တူညီသော နှိပ်ခြင်းကို လုံးဝ မအောင်မြင်နိုင်သောကြောင့် တပ်ဆင်မှု ပြဿနာ အမျိုးမျိုးမှာ ရှောင်လွှဲ၍မရပါ။ တပ်ဆင်စဉ်အတွင်း ဆီတံကို ပုံပျက်စေနိုင်သော သို့မဟုတ် တပ်ဆင်နေစဉ် ခေတ္တရပ်ထားခြင်းကြောင့် ဆီတံဆိပ်မိတ်လိုက်သည့်အပိုင်း (အပြင်ဘက်စက်ဝိုင်း) ၏ ရော်ဘာပျက်စီးမှုကို ကာကွယ်ရန် ၎င်းအား တပ်ဆင်စဉ်အတွင်း အ radial မှားယွင်းမှုမှ ကာကွယ်ရန် အဓိက ဒီဇိုင်းပြုလုပ်ထားသည်။ ထို့ကြောင့်၊ ဤတပ်ဆင်နည်းကို ယေဘုယျအားဖြင့် မထောက်ခံပါ။ |
|

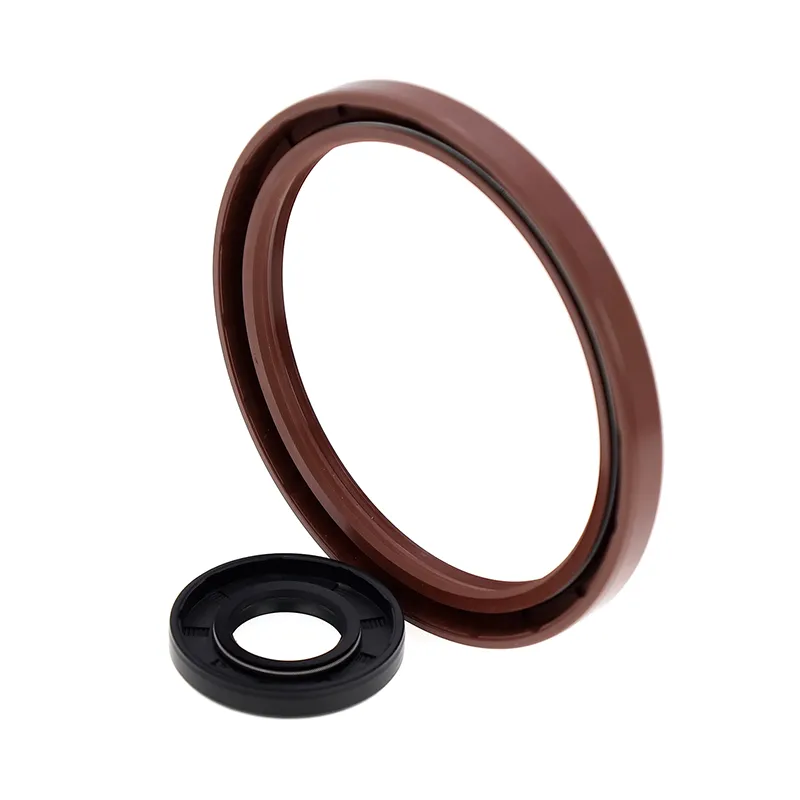

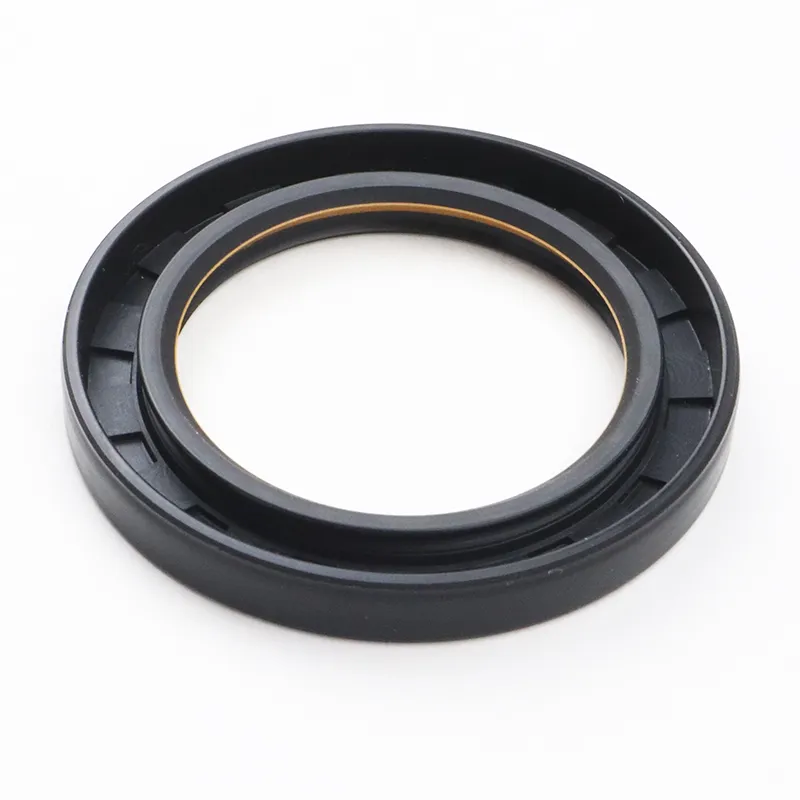

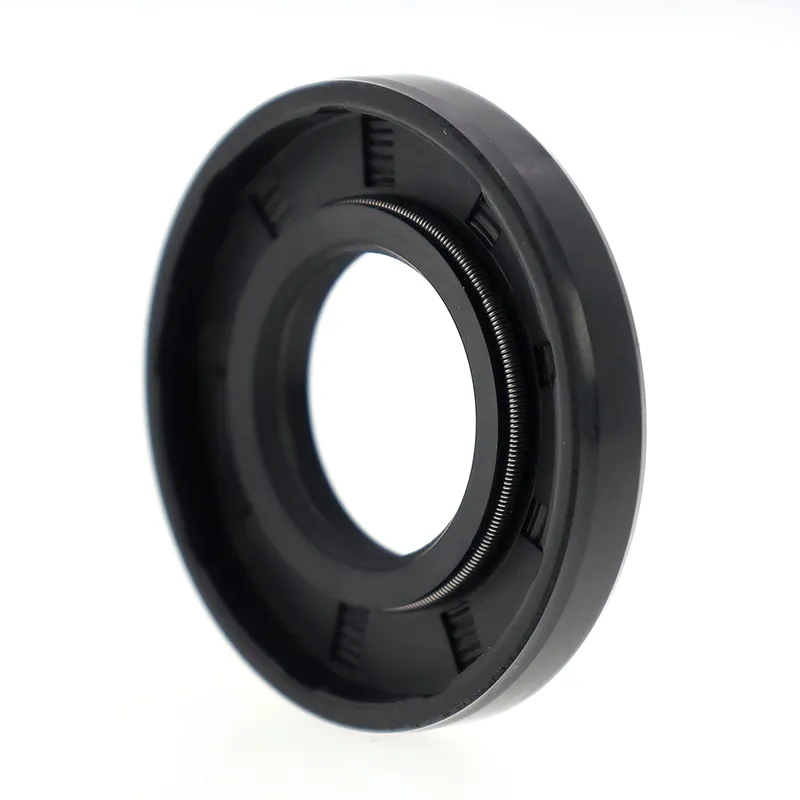

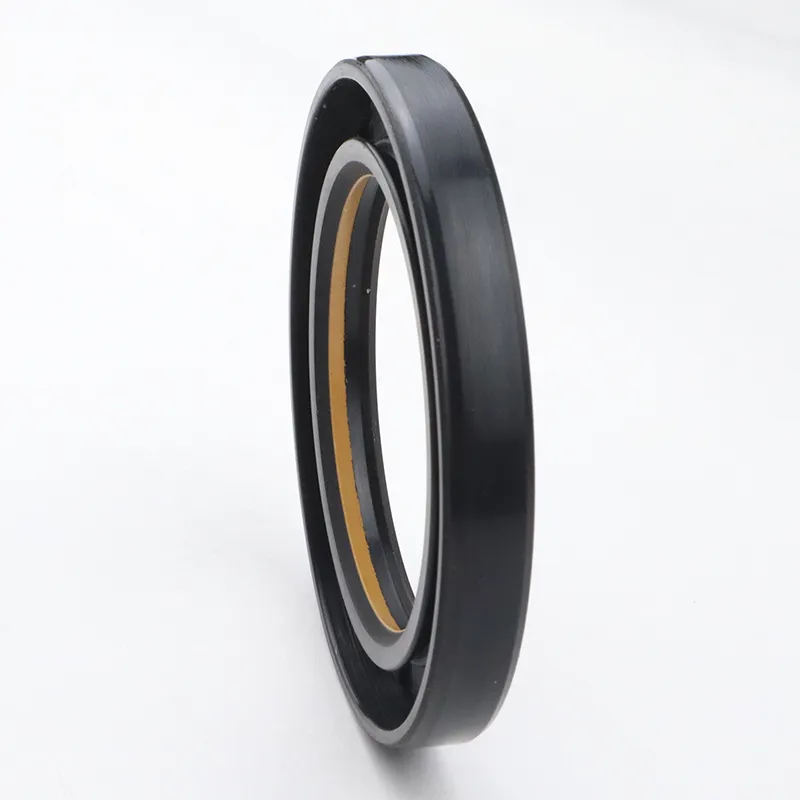

TC/SC/TB/SB ဆီတံဆိပ်များ

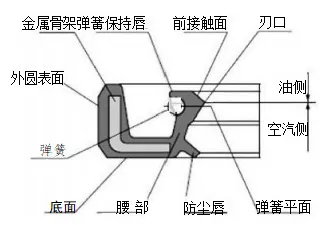

နှစ်ခုစလုံးတွင် သတ္တုဘောင်၊ စပရိန်နှင့် ရော်ဘာကိုယ်ထည်တို့ ပါဝင်သည်။ သတ္တုဘောင်သည် အထောက်အပံ့ပေးသည်၊ နှင့် စပရိန်သည် တံဆိပ်ခတ်ထားသောနှုတ်ခမ်းသို့ အစွန်းထွက်အားကို သက်ရောက်သည်။ TC နှင့် TB မော်ဒယ်နှစ်မျိုးလုံးတွင် ဖုန်မှုန့်ခံနိုင်သော အရန်နှုတ်ခမ်းပါရှိပြီး တစ်ဖက်တွင် အလုံပိတ်ကြားခံပါရှိသော အက်ပ်များအတွက် သင့်လျော်ပြီး အခြားတစ်ဖက်တွင် ဖုန်မှုန့်များပါရှိသည်။ TB/SB မော်ဒယ်များတွင် သတ္တုအပြင်ဘက်အဝိုင်းပါရှိပြီး ဆီတံဆိပ်ကို အပေါက်အတွင်း ပိုမိုလုံခြုံပြီး တိကျစေသည်။ သို့ရာတွင်၊ အပြင်စက်ဝိုင်း၏ တံဆိပ်ခတ်နိုင်စွမ်းသည် ပျစ်ဆိမ့်နည်းနှင့် ဓာတ်ငွေ့ထုတ်သည့် မီဒီယာအတွက် အကန့်အသတ်ရှိသည်။ ထို့ကြောင့် တပ်ဆင်အသုံးပြုနေစဉ်အတွင်း အပြင်ဘက်အဝိုင်းတွင် sealant လိမ်းရန် အကြံပြုအပ်ပါသည်။
|
ဖြတ်ပိုင်းပုံသဏ္ဍာန် |
မော်ဒယ် |
လျှောက်လွှာ |
ဖိအား |
အပူချိန် |
အရှိန် |
လတ် |
ပစ္စည်း |
|
|
TC |
တံဆိပ်ခတ်ခြင်း၊ ဖုန်ဒဏ်ခံခြင်း။ |
0.03MPa |
-၃၀~+၁၆၀ |
20m/s |
ချောဆီနှင့် အဆီ |
NBR/FKM + ကာဗွန်သံမဏိ |
|
|
SC |
တံဆိပ်ခတ်ခြင်း။ |
|||||
|
|
တီဘီ |
တံဆိပ်ခတ်ခြင်း၊ ဖုန်ဒဏ်ခံခြင်း။ |
-30~+100 |
25m/s |
ရေ၊ ချောဆီ၊ ဆီ |
NBR + ကာဗွန်သံမဏိ |
|
|
|
SB |
တံဆိပ်ခတ်ခြင်း။ |
မော်ဒယ် TC-d*D*b မှာယူပါ။
|
သတ်မှတ်ချက် |
သတ်မှတ်ချက် |
သတ်မှတ်ချက် |
သတ်မှတ်ချက် |
သတ်မှတ်ချက် |
သတ်မှတ်ချက် |
သတ်မှတ်ချက် |
|
TC-6*17*3.5 |
TC-9*25*7 |
TC-10*30*7 |
TC-12*25*10 |
TC-13*25*7 |
TC-14*32*8 |
TC-15*30*7 |
|
TC-7*18*7 |
TC-10*18*7 |
TC-11*22*7 |
TC-12*26*7 |
TC-13*26*7 |
TC-14*32*10 |
TC-15*30*8 |
|
TC-8*18*7 |
TC-10*19*7 |
TC-I1*25*7 |
TC-12*28*7 |
TC-13*28*7 |
TC-14*35*7 |
TC-15*30*10 |
|
TC-8*20*7 |
TC-10*20*5 |
TC-11*30*10 |
TC-12*28*8 |
TC-13*30*8 |
TC-14*35*8 |
TC-15*32*7 |
|
TC-8*22*7 |
TC-10*20*7 |
TC-12*19*3 |
TC-12*30*7 |
TC-14*24*7 |
TC-14*40*7 |
TC-15*32*10 |
|
TC-8*22*8 |
TC-10*22*5 |
TC-12*20*7 |
TC-12*30*10 |
TC-14*25*7 |
TC-15*22*8 |
TC-15*35*7 |
|
TC-8*25*7 |
TC-10*22*7 |
TC-12*21*7 |
TC-12*32*7 |
TC-14*26*7 |
TC-15*24*7 |
TC-15*35*8 |
|
TC-8*25*8 |
TC-10*22*8 |
TC-12*22*5 |
TC-12*32*10 |
TC-14*27*7 |
TC-15*25*5 |
TC-15*35*10 |
|
TC-8*30*7 |
TC-10*22*10 |
TC-12*22.5*5.5 |
TC-12*35*7 |
TC-14*28*7 |
TC-15*25*7 |
TC-15*38*7 |
|
TC-9*16*5 |
TC-10*24*7 |
TC-12*22*7 |
TC-12*35*10 |
TC-14*28*8 |
TC-15*25*8 |
TC-15*38*8 |
|
TC-9*18*7 |
TC-10*25*5 |
TC-12*22*8 |
TC-12.7*22.22*5 |
TC-14*28*10 |
TC-15*26*7 |
TC-15*38*10 |
|
TC-9*19*7 |
TC-10*25*7 |
TC-12*24*6 |
TC-12.7*25.4*7 |
TC-14*29*7 |
TC-15*27*7 |
TC-15*40*8 |
|
TC-9*20*7 |
TC-10*25*10 |
TC-12*24*7 |
TC-12.7*26*8 |
TC-14*30*7 |
TC-15*27*8 |
TC-15*40*10 |
|
TC-9*22*7 |
TC-10*26*7 |
TC-12*25*7 |
TC-12.7*30*8 |
TC-14*30*10 |
TC-15*28*7 |
TC-15*42*7 |
|
TC-9*24*7 |
TC-10*28*7 |
TC-12*25*8 |
TC-13*23*7 |
TC-14*32*7 |
TC-15*28*10 |
TC-15*42*8 |
