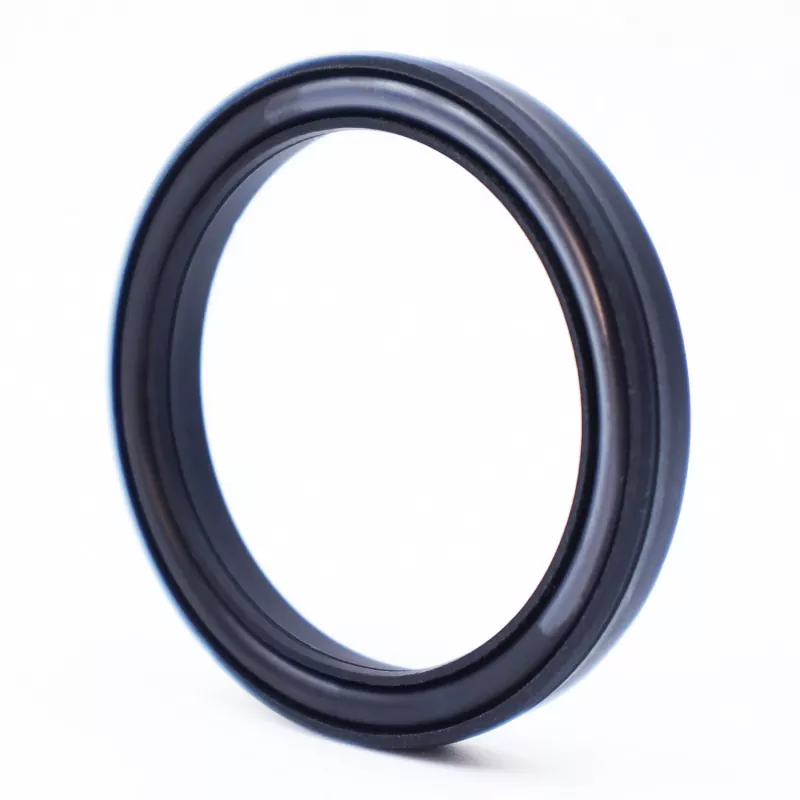

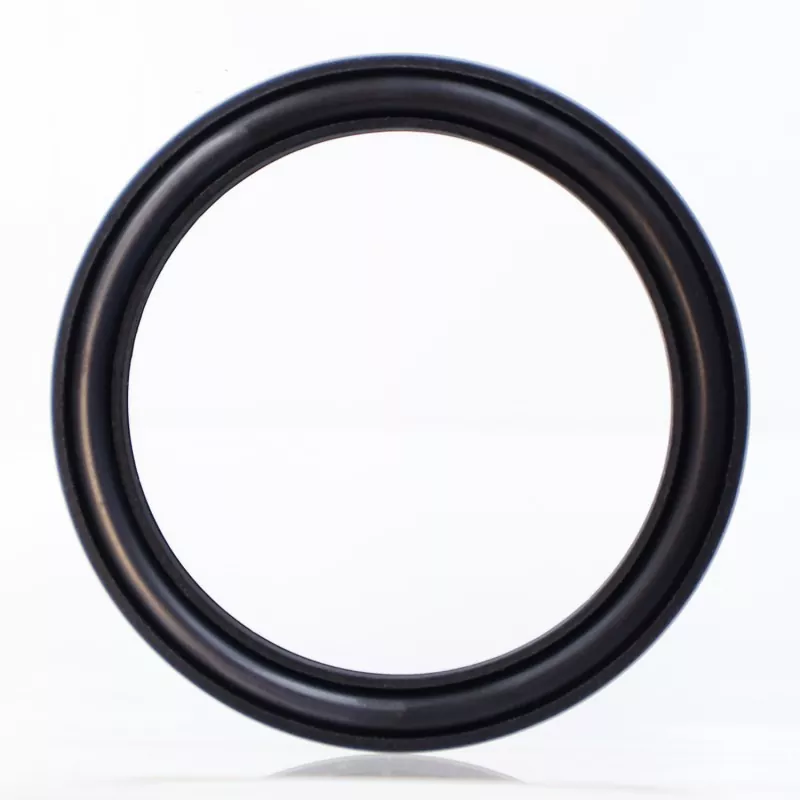

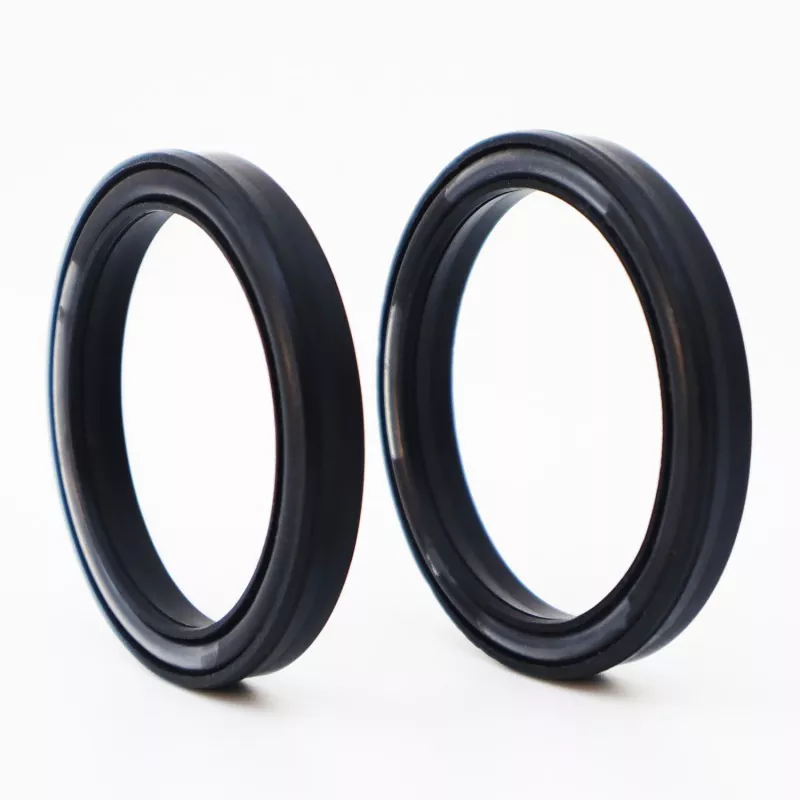

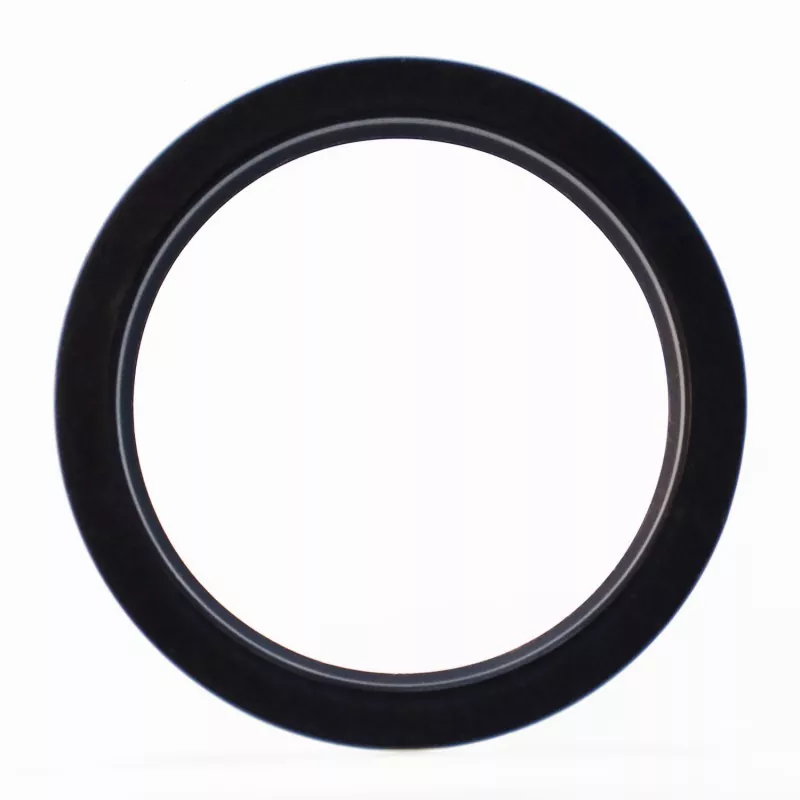

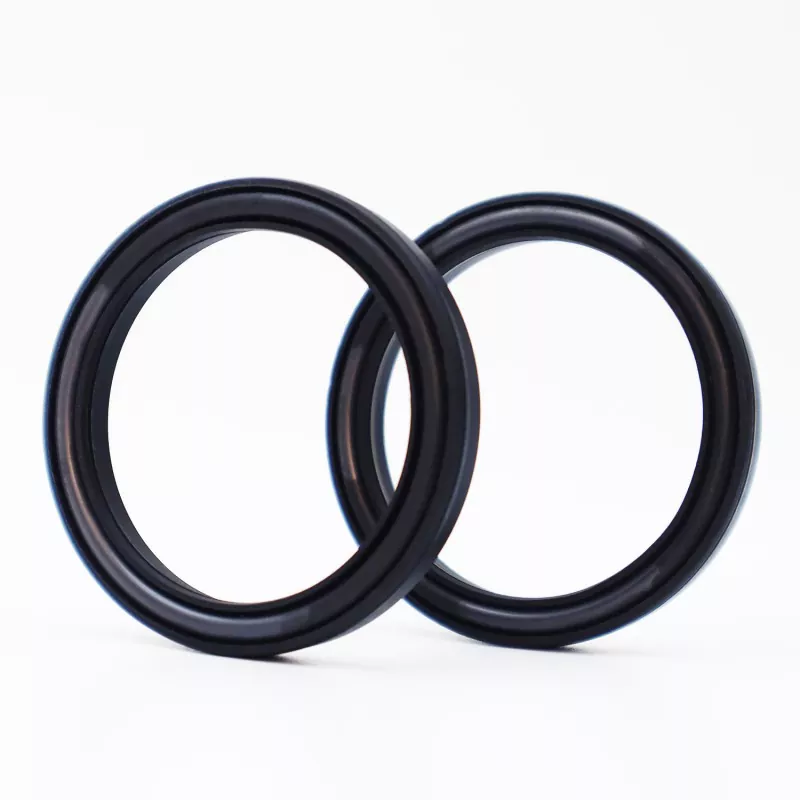

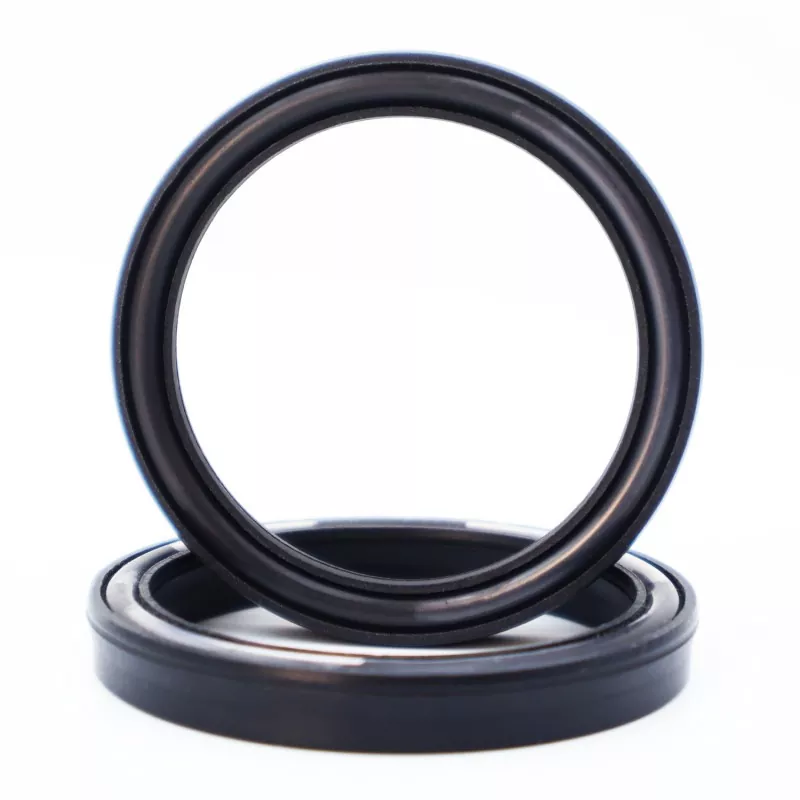

Ruichen FS-BO composite spring energized seal သည် စွမ်းဆောင်ရည်မြင့် elastomers များနှင့် အထူးပြုအင်ဂျင်နီယာပလတ်စတစ်များကို ပေါင်းစပ်ဖွဲ့စည်းပုံဖြစ်ပြီး ဓာတုခံနိုင်ရည်အား စက်ပိုင်းဆိုင်ရာ ပျော့ပျောင်းမှုနှင့် အပြည့်အဝပေါင်းစပ်ထားသည်။ သန့်ရှင်းမှုအဆင့်မြင့်မားရန် လိုအပ်သော အလွန်အဆိပ်ပြင်းသော မီဒီယာနှင့် ပတ်ဝန်းကျင်အတွက် အထူးဒီဇိုင်းထုတ်ထားပြီး၊ ဤမော်ဒယ်သည် ပြင်းထန်သောဓာတုအရည်များကို ကိုင်တွယ်ရန်အတွက် စံပြရွေးချယ်မှုတစ်ခုဖြစ်သည်။
ကန့်သတ်တန်ဖိုးများသည် တစ်ပြိုင်နက်တည်း မဖြစ်ပေါ်သင့်ပါ။
|
ဖိအား (MPa) |
မြန်နှုန်း (m/s) |
အပူချိန်°C |
မီဒီယာ |
|
|
<40- groove width L ကိုသုံးပါ။ >40 MPa- groove width L1 ကိုသုံးပါ။ |
<၁၀ |
BO/DO -35~+250 |
တခြား -200~+250 |
အရည်များ၊ ဓာတုပစ္စည်းများနှင့် ဓာတ်ငွေ့များအားလုံး |
ဤမော်ဒယ်တွင် အထူးဖော်မြူလာ elastomer ဖြင့် ထုပ်ပိုးထားသော PTFE သို့မဟုတ် အလားတူ စွမ်းဆောင်ရည်မြင့် ပလပ်စတစ်ဖြင့် ပြုလုပ်ထားသော core sealing ဒြပ်စင်နှင့်အတူ ထူးခြားသော ထုပ်ပိုးထားသော O-ring ဒီဇိုင်းကို ပါရှိသည်။ ဤဖွဲ့စည်းပုံသည် ပြင်းထန်သောအက်ဆစ်များ၊ ပြင်းထန်သောအယ်ကာလီများ၊ အော်ဂဲနစ်ပျော်ရည်များနှင့် အခြားပြင်းထန်သောဓာတုပစ္စည်းများအများစုကို ခံနိုင်ရည်ရှိစေပြီး အလွန်ကောင်းမွန်သော elastic recovery ကိုထိန်းသိမ်းထားသည်။
Ruichen FS-BO နွေဦးစွမ်းအင်သုံး ဖျံများသည် ဓာတုဗေဒပစ္စည်း ကိရိယာများ၊ ဆေးဝါးထုတ်လုပ်သည့် စက်များနှင့် အီလက်ထရွန်နစ် ဓာတုဗေဒ ကိုင်တွယ်မှုစနစ်များတွင် ထူးခြားသောကြာရှည်ခံမှုကို ပြသသည်။ ပစ္စည်းများသည် သက်ဆိုင်ရာ ကျန်းမာရေးနှင့် ဘေးကင်းရေး အသိအမှတ်ပြု လက်မှတ်များနှင့် ကိုက်ညီသောကြောင့် ၎င်းတို့ကို သန့်စင်မြင့် မီဒီယာနှင့် တိုက်ရိုက်ထိတွေ့မှု ပါဝင်သော အက်ပ်လီကေးရှင်းများအတွက် သင့်လျော်ပါသည်။ Ruichen FS-BO တံဆိပ်များကို လက်ကားဝယ်ယူခြင်းသည် ဆီမီးကွန်ဒတ်တာထုတ်လုပ်ခြင်း၊ ကောင်းမွန်သောဓာတုပစ္စည်းများနှင့် ဇီဝဆေးဝါးများကဲ့သို့သော လုပ်ငန်းများတွင် တံဆိပ်ခတ်ခြင်းဆိုင်ရာလိုအပ်ချက်များအတွက် ယုံကြည်စိတ်ချရသောဖြေရှင်းချက်တစ်ခုပေးပါသည်။
သတ်မှတ်ထားသော အကွာအဝေးအတွင်း အတိုင်းအတာများအားလုံး ရနိုင်သည်။
မှတ်ချက်- ဤဇယားတွင် လိုအပ်သော သတ်မှတ်ချက်များ မဖော်ပြထားပါက၊ ကျေးဇူးပြု၍ ကျွန်ုပ်တို့ထံ ဆက်သွယ်ပါ။ 1600mm အရွယ်အစားအထိ ထုတ်ကုန်များကို ထောက်ပံ့ပေးနိုင်သည်။
|

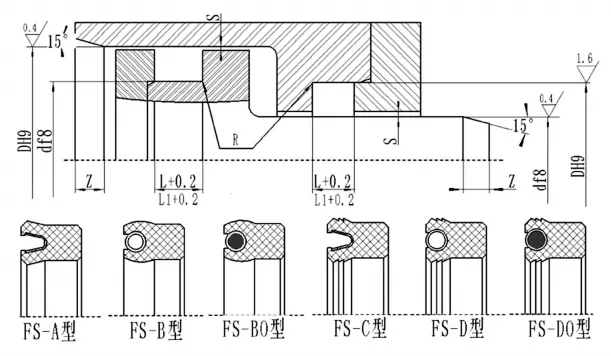

d |
D |
L+0.2 |
L1+0.2 (ဖိအား > 40 MPa အတွက် အသုံးပြုနိုင်သည်) |
Radial clearance Smax |
Chamfer အရှည် Zmin |
Rmax |
|
|
<20MPA |
<40MPA |
||||||
|
၃~၁၀ |
d+3 |
2.5 |
3.9 |
0.08 |
0.05 |
L |
0.4 |
|
၁၀~၂၂ |
ဃ+၄ |
3.2 |
4.4 |
0.10 |
0.07 |
0.4 |
|
|
၂၂~၅၀ |
ဃ+၆ |
4.7 |
6.0 |
0.15 |
0.08 |
0.6 |
|
|
၄၈~၁၅၀ |
d+10 |
7.5 |
9.0 |
0.20 |
0.10 |
0.8 |
|
|
150~400 |
ဃ+၁၅ |
11 |
13 |
0.25 |
0.12 |
0.8 |
|
လျှောက်လွှာမှတ်ချက်- စံစက်မှုပတ်ဝန်းကျင်တွင် ရိုးတံများနှင့် ပေါက်များကို နှစ်လမ်းညွန် တံဆိပ်ခတ်ခြင်းအတွက် သင့်လျော်သည်။ ဖိအားအနည်းဆုံး အတက်အကျရှိသော အပလီကေးရှင်းများအတွက် အကြံပြုထားသည်။
