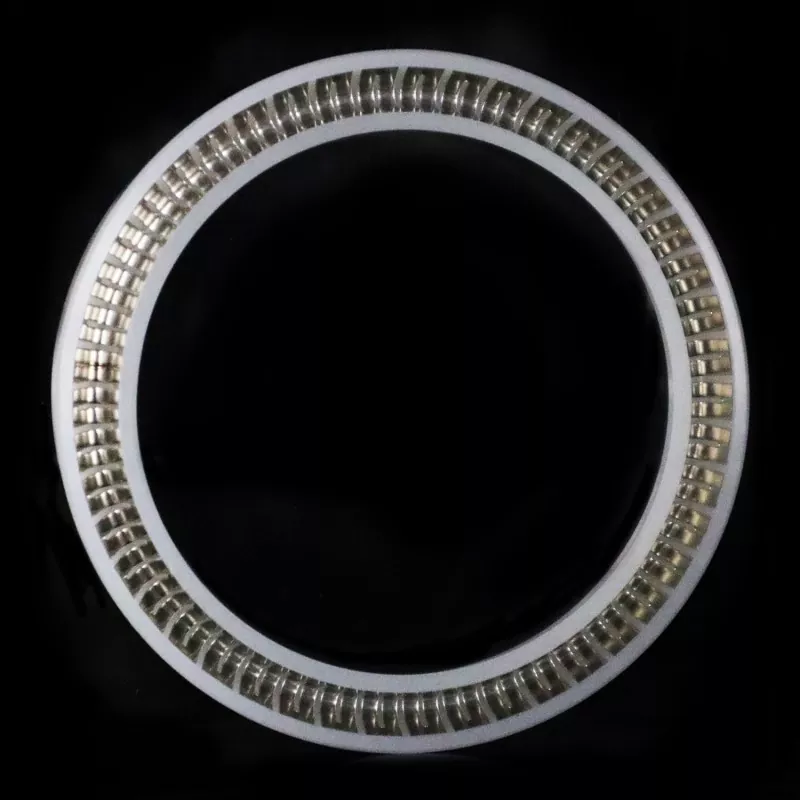

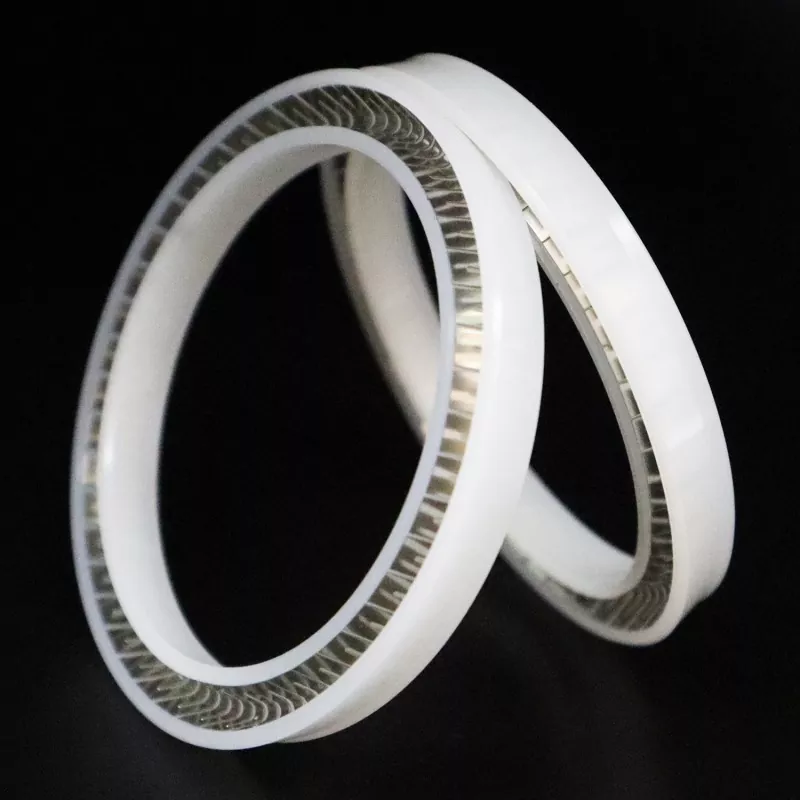

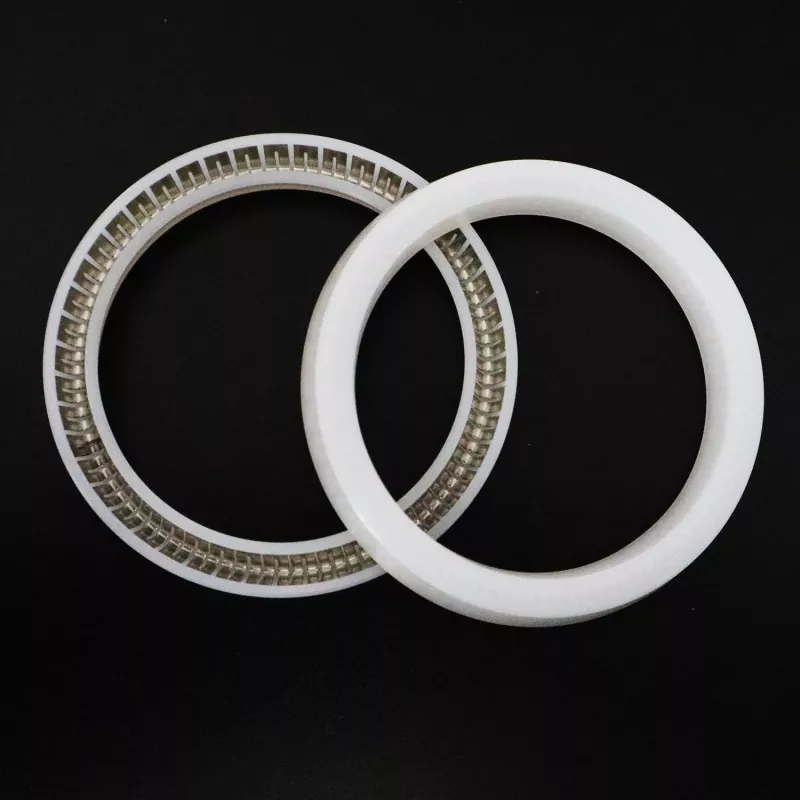

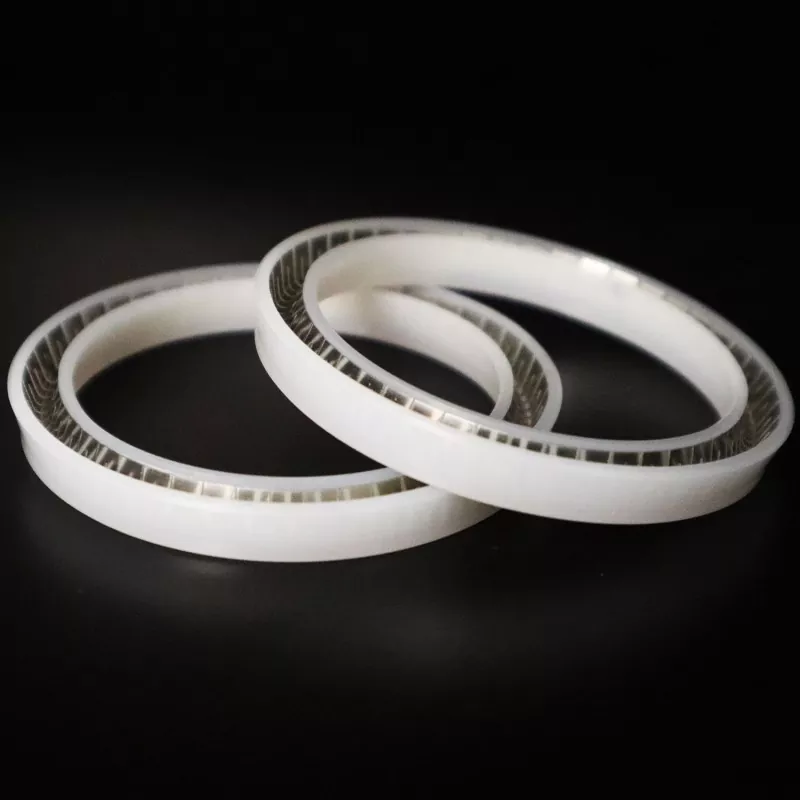

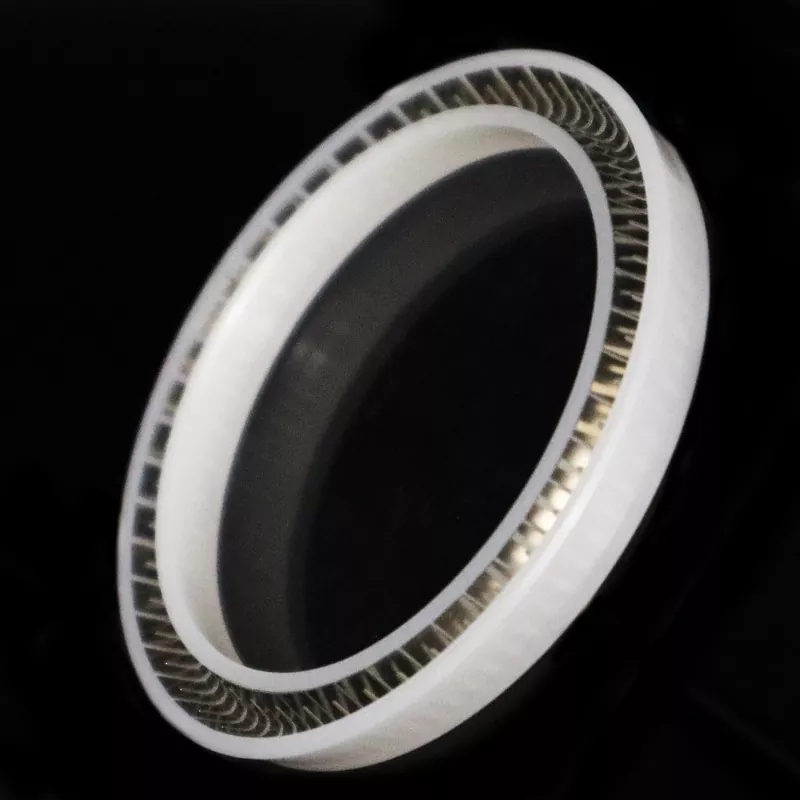

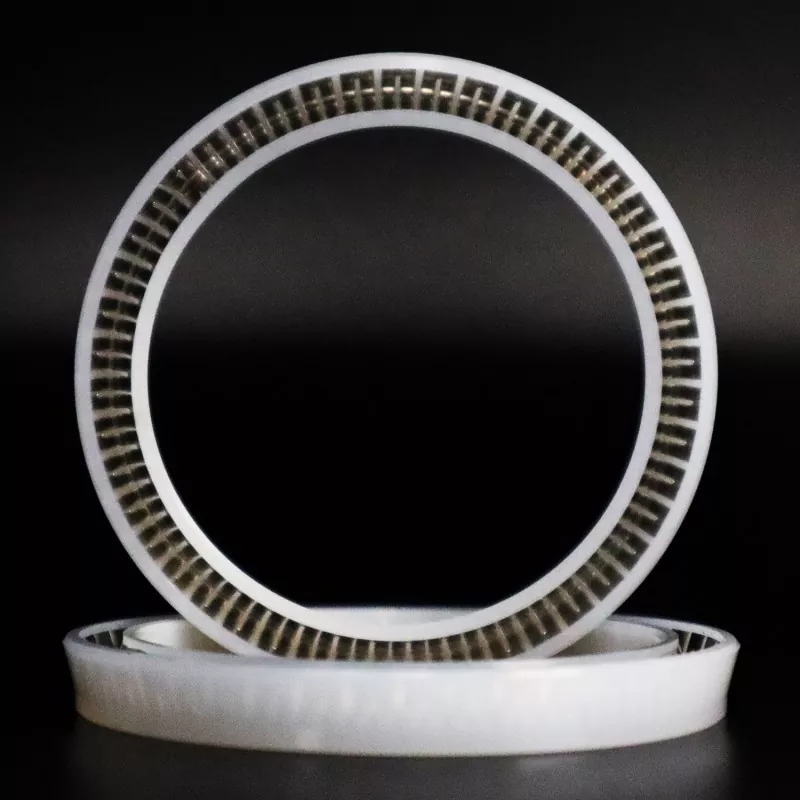

Ruichen FS-A symmetrical spring energized seal သည် symmetrical design ပါ၀င်ပြီး ၎င်းကို shafts နှင့် bores နှစ်ခုလုံးအတွက် အပြန်အလှန်အသုံးပြုနိုင်စေပါသည်။ Spring-energized seal series ၏အခြေခံမော်ဒယ်အနေဖြင့်၊ FS-A သည် ပုံမှန်လည်ပတ်မှုအခြေအနေအများစုအတွက် ကုန်ကျစရိတ်သက်သာပြီး ယုံကြည်စိတ်ချရသော တံဆိပ်ခတ်ခြင်းဖြေရှင်းချက်ကို ပေးဆောင်ထားပြီး static sealing၊ low-speed rotation နှင့် reciprocating motion တို့ပါရှိသော application အမျိုးမျိုးအတွက် သင့်လျော်စေသည်။
ကန့်သတ်တန်ဖိုးများကို တပြိုင်နက်တည်း မဖြစ်ပေါ်သင့်ပါ။
|
ဖိအား (MPa) |
မြန်နှုန်း (m/s) |
အပူချိန်°C |
မီဒီယာ |
|
|
<40- groove width L ကိုသုံးပါ။ >40 MPa- groove width L1 ကိုသုံးပါ။ |
<၁၀ |
BO/DO -35~+250 |
တခြား -200~+250 |
အရည်များ၊ ဓာတုပစ္စည်းများနှင့် ဓာတ်ငွေ့များအားလုံး |
ဤမော်ဒယ်၏ အဓိကအားသာချက်များမှာ ၎င်း၏ကျယ်ပြန့်သော မီဒီယာနှင့် လိုက်ဖက်ညီမှုနှင့် တည်ငြိမ်သောစွမ်းဆောင်ရည်တို့၌ တည်ရှိသည်။ PTFE တံဆိပ်ခတ်ထားသောကိုယ်ထည်သည် နွေဦးတွင်ထည့်သွင်းထားသောဖွဲ့စည်းပုံနှင့်ပေါင်းစပ်ထားသော၊ ၎င်းသည် ဟိုက်ဒရောလစ်အရည်များ၊ ချောဆီများနှင့် အပျော့စားဓာတုဗေဒဖြေရှင်းနည်းများအပါအဝင် ဓာတုမီဒီယာအများစုကို ခံနိုင်ရည်ရှိသည်။ အပူချိန်လိုက်လျောညီထွေဖြစ်မှုနှင့်ပတ်သက်၍ FS-A မော်ဒယ်သည် -50°C မှ 200°C အကွာအဝေးအတွင်း တည်ငြိမ်သောတံဆိပ်ခတ်ခြင်းစွမ်းဆောင်ရည်ကို ထိန်းသိမ်းထားသည်။
Ruichen FS-A နွေဦးစွမ်းအင်သုံး တံဆိပ်သည် ယေဘူယျစက်မှုပစ္စည်းကိရိယာများ၊ စံဟိုက်ဒရောလစ်စနစ်များနှင့် သမားရိုးကျအရည်ကိုင်တွယ်ယူနစ်များအတွက် အထူးသင့်လျော်ပါသည်။ ၎င်း၏ ပွတ်တိုက်မှုနည်းသော ဒီဇိုင်းသည် ချောမွေ့သော လည်ပတ်မှုနှင့် ကွဲထွက်ပွတ်တိုက်မှု အနည်းဆုံးဖြစ်ကြောင်း သေချာစေပြီး စက်ပစ္စည်းလည်ပတ်မှုအတွင်း "တုတ်ချော်" ဖြစ်စဉ်ကို ထိထိရောက်ရောက် ကာကွယ်ပေးသည်။
နွေဦးစွမ်းအင်သုံး တံဆိပ်တုံးများကို ပထမဆုံးအကြိမ်ရွေးချယ်သည့် သုံးစွဲသူများအတွက် သို့မဟုတ် ကုန်ကျစရိတ်များအတွက် အလွန်အမင်းထိခိုက်လွယ်သူများအတွက်၊ Ruichen FS-A သည် စံပြအဆင့်ရွေးချယ်မှုတစ်ခုဖြစ်သည်။
သတ်မှတ်ထားသော ကန့်သတ်ဘောင်ဘောင်အတွင်း အရွယ်အစားအားလုံးကို ရနိုင်ပါသည်။
မှတ်ချက်- ဤဇယားတွင် လိုအပ်သော သတ်မှတ်ချက်များ မဖော်ပြထားပါက၊ ကျေးဇူးပြု၍ ကျွန်ုပ်တို့ထံ ဆက်သွယ်ပါ။ ကျွန်ုပ်တို့သည် အချင်း 1600mm အထိ ထုတ်ကုန်များကို ထောက်ပံ့ပေးနိုင်သည်။
|

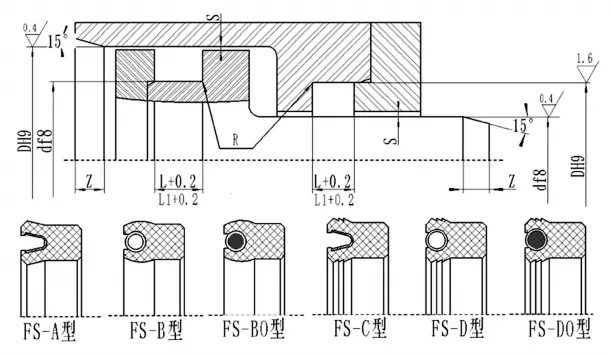

d |
D |
L+0.2 |
L1+0.2 (ဖိအား > 40 MPa အတွက် အသုံးပြုနိုင်သည်) |
Radial clearance Smax |
Chamfer အရှည် Zmin |
Rmax |
|
|
<20MPA |
<40MPA |
||||||
|
၃~၁၀ |
d+3 |
2.5 |
3.9 |
0.08 |
0.05 |
L |
0.4 |
|
၁၀~၂၂ |
ဃ+၄ |
3.2 |
4.4 |
0.10 |
0.07 |
0.4 |
|
|
၂၂~၅၀ |
ဃ+၆ |
4.7 |
6.0 |
0.15 |
0.08 |
0.6 |
|
|
၄၈~၁၅၀ |
d+10 |
7.5 |
9.0 |
0.20 |
0.10 |
0.8 |
|
|
150~400 |
ဃ+၁၅ |
11 |
13 |
0.25 |
0.12 |
0.8 |
|
လျှောက်လွှာမှတ်ချက်- စံစက်မှုပတ်ဝန်းကျင်တွင် ရိုးတံများနှင့် ပေါက်များကို နှစ်လမ်းညွန် တံဆိပ်ခတ်ခြင်းအတွက် သင့်လျော်သည်။ ဖိအားအနည်းဆုံး အတက်အကျရှိသော အပလီကေးရှင်းများအတွက် အကြံပြုထားသည်။
