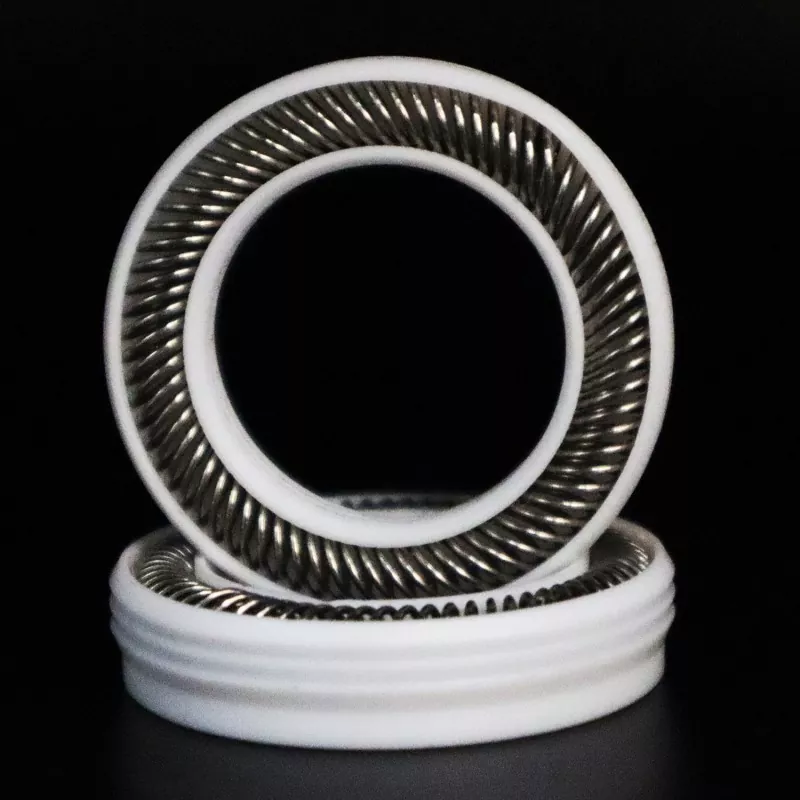

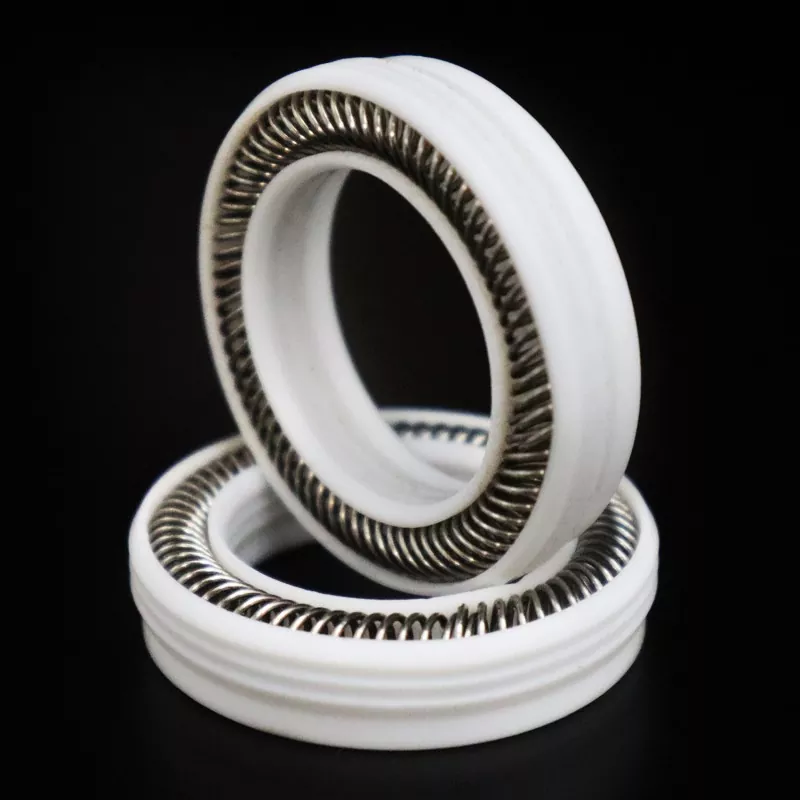

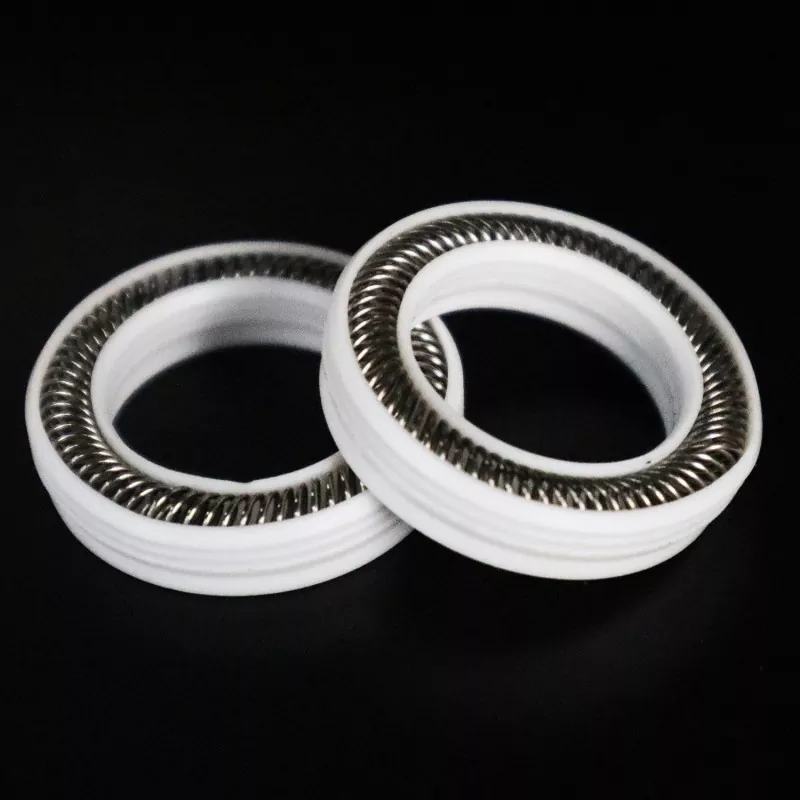

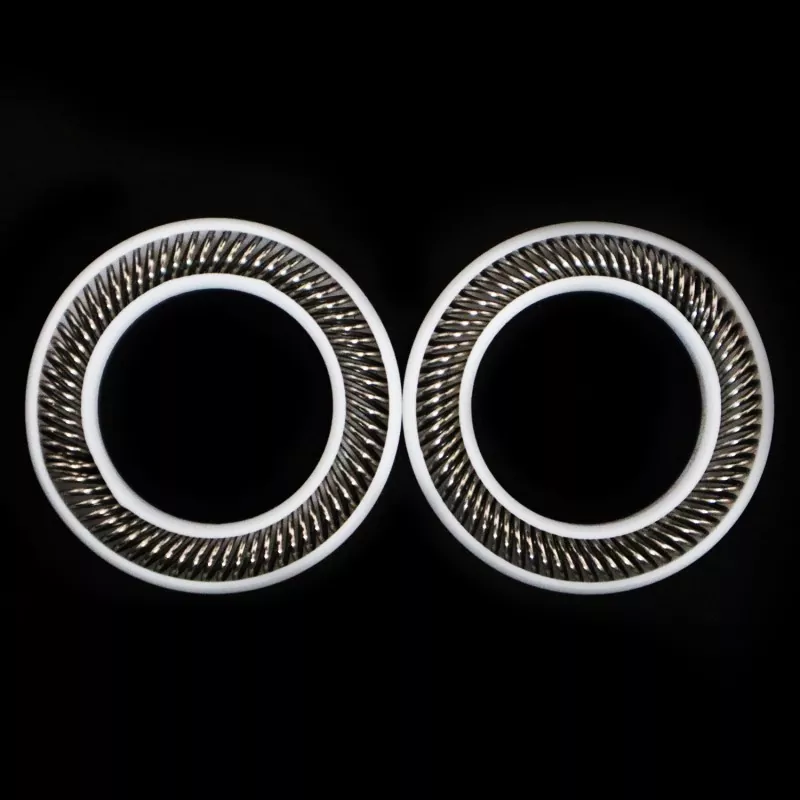

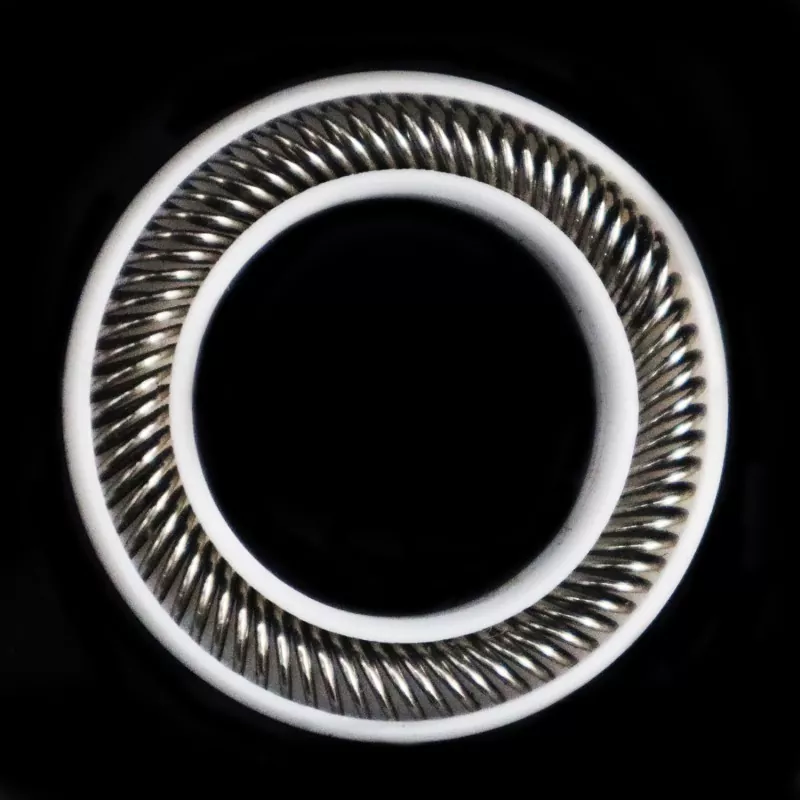

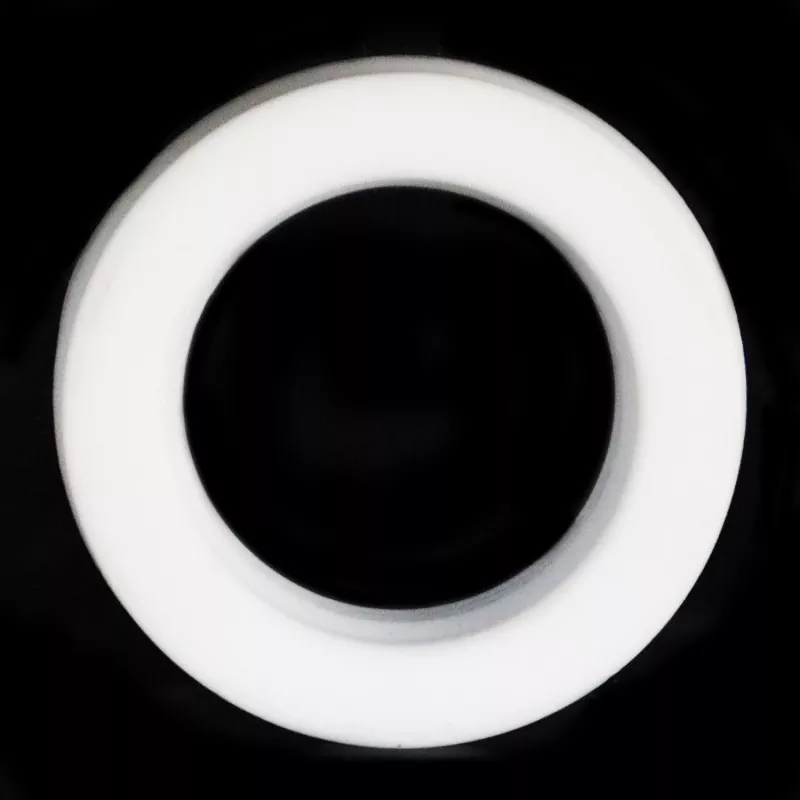

Ruichen FS-D Heavy-Duty Spring-Energized Seal သည် ပြင်းထန်သော လည်ပတ်မှုအခြေအနေများအောက်တွင် ရေရှည်အတွက်၊ ယုံကြည်စိတ်ချရသော တံဆိပ်ခတ်ခြင်းအတွက် တီထွင်ထားသော စီးရီးတွင် စွမ်းဆောင်ရည်မြင့်မော်ဒယ်ကို ကိုယ်စားပြုပါသည်။ ၎င်းသည် မြင့်မားသောဖိအား၊ မြင့်မားသောအပူချိန်၊ ပြင်းထန်သော သံချေးတက်မှုနှင့် အစိုင်အခဲအမှုန်များရှိနေခြင်းတို့ဖြင့် သွင်ပြင်လက္ခဏာရှိသော ရှုပ်ထွေးသောပတ်ဝန်းကျင်များကို ခံနိုင်ရည်ရှိစေရန် နည်းပညာဆိုင်ရာ အားသာချက်များစွာကို ပေါင်းစပ်ထားသည်။
ကန့်သတ်တန်ဖိုးများသည် တစ်ပြိုင်နက်တည်း မဖြစ်ပေါ်သင့်ပါ။
|
ဖိအား (MPa) |
မြန်နှုန်း (m/s) |
အပူချိန်°C |
မီဒီယာ |
|
|
<40- groove width L ကိုသုံးပါ။ >40 MPa- groove width L1 ကိုသုံးပါ။ |
<၁၀ |
BO/DO -35~+250 |
တခြား -200~+250 |
အရည်များ၊ ဓာတုပစ္စည်းများနှင့် ဓာတ်ငွေ့များအားလုံး |
ဤမော်ဒယ်တွင် အားဖြည့်ထားသော သွားဖုံး-နှုတ်ခမ်းဖွဲ့စည်းပုံ ပါ၀င်ပြီး အားဖြည့်ထားသော စပရိန်စနစ်ဖြင့် ပေါင်းစပ်ထားသော ဖိအားအကွာအဝေးကို 100 MPa (အထူးပြု groove ဒီဇိုင်းဖြင့် အသုံးပြုသောအခါ) အထိ အသုံးပြုနိုင်မည်ဖြစ်သည်။ ၎င်း၏ရုပ်ပိုင်းဆိုင်ရာစနစ်သည် အပူချိန်နိမ့်နိမ့်တွင် ကောင်းမွန်သော elasticity ကိုထိန်းသိမ်းထားစဉ် ရေတိုမြင့်မားသောအပူချိန် 260°C ကိုခံနိုင်ရည်ရှိစေရန် အထူးပြုလုပ်ထားပါသည်။ ဒီဇိုင်းသည် extrusion နှင့် wear resistance ကို သိသာစွာ မြှင့်တင်ပေးပါသည်။
Ruichen FS-D နွေဦးစွမ်းအင်သုံး ဖျံများသည် အကြီးစား ဟိုက်ဒရောလစ်စက်များ၊ ရေနံတူးဖော်ခြင်းနှင့် ထုတ်လုပ်ရေးကိရိယာများ၊ အပူချိန်မြင့်သော ဓာတုဓာတ်ပေါင်းဖိုများနှင့် အကြီးစားစက်မှုပစ္စည်းကိရိယာများတွင် ထူးခြားသောကြာရှည်ခံမှုကို ပြသသည်။ ညံ့ဖျင်းသော သို့မဟုတ် ချောဆီမရှိသည့် အခြေအနေများကို ခံနိုင်ရည်ရှိစေရန် ဒီဇိုင်းထုတ်ထားပြီး ညစ်ညမ်းမှုအစိုင်အခဲများပါရှိသော ပတ်ဝန်းကျင်တွင်ပင် ထိရောက်သောတံဆိပ်ကို ထိန်းသိမ်းထားသည်။ Ruichen FS-D တံဆိပ်များကိုရွေးချယ်ခြင်းသည် အရေးကြီးသောစက်ပစ္စည်းများ၏ ရေရှည်ယုံကြည်စိတ်ချရသောလည်ပတ်မှုအတွက် ခိုင်မာသောနည်းပညာဆိုင်ရာအာမခံချက်ပေးပါသည်။
ကန့်သတ်ဘောင်အတွင်း အတိုင်းအတာများအားလုံး ရနိုင်သည်။
မှတ်ချက်- ဤဇယားတွင် လိုအပ်သော သတ်မှတ်ချက်များ မဖော်ပြထားပါက၊ ကျေးဇူးပြု၍ ကျွန်ုပ်တို့ထံ ဆက်သွယ်ပါ။ 1600mm အရွယ်အစားအထိ ထုတ်ကုန်များကို ထောက်ပံ့ပေးနိုင်သည်။
|

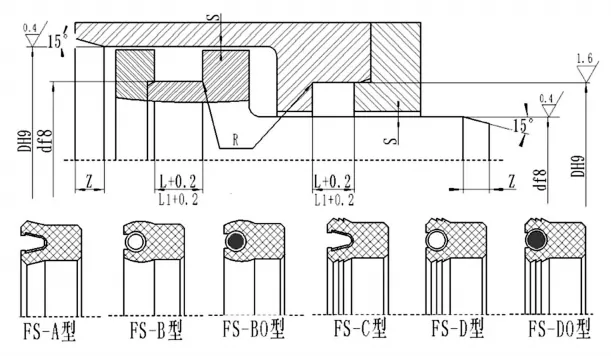

d |
D |
L+0.2 |
L1+0.2 (ဖိအား > 40 MPa အတွက် အသုံးပြုနိုင်သည်) |
Radial clearance Smax |
Chamfer အရှည် Zmin |
Rmax |
|
|
<20MPA |
<40MPA |
||||||
|
၃~၁၀ |
d+3 |
2.5 |
3.9 |
0.08 |
0.05 |
L |
0.4 |
|
၁၀~၂၂ |
ဃ+၄ |
3.2 |
4.4 |
0.10 |
0.07 |
0.4 |
|
|
၂၂~၅၀ |
ဃ+၆ |
4.7 |
6.0 |
0.15 |
0.08 |
0.6 |
|
|
၄၈~၁၅၀ |
d+10 |
7.5 |
9.0 |
0.20 |
0.10 |
0.8 |
|
|
150~400 |
ဃ+၁၅ |
11 |
13 |
0.25 |
0.12 |
0.8 |
|
လျှောက်လွှာလမ်းညွှန်- အလိုအပ်ဆုံးစက်မှုပတ်ဝန်းကျင်အတွက် သင့်လျော်သည်။ အရေးကြီးသောကိရိယာအစိတ်အပိုင်းများ၏ရေရှည်တံဆိပ်ခတ်ခြင်းအတွက်အကြံပြုထားသည်။ တိကျသောရွေးချယ်မှုသည် ပြီးပြည့်စုံသော လည်ပတ်မှုဘောင်များကို ပံ့ပိုးပေးရန်လိုအပ်သည်။
