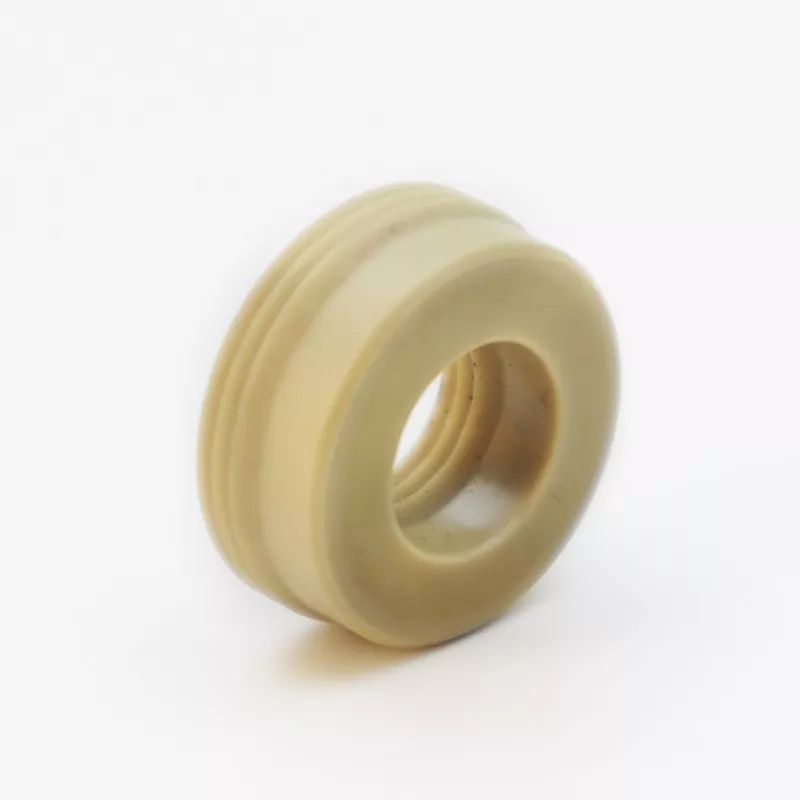

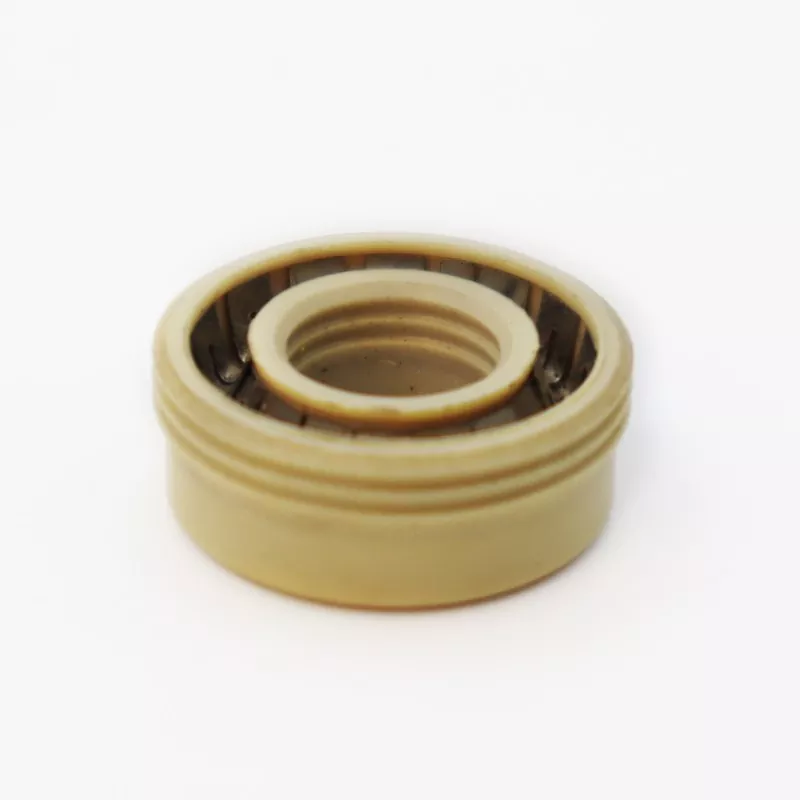

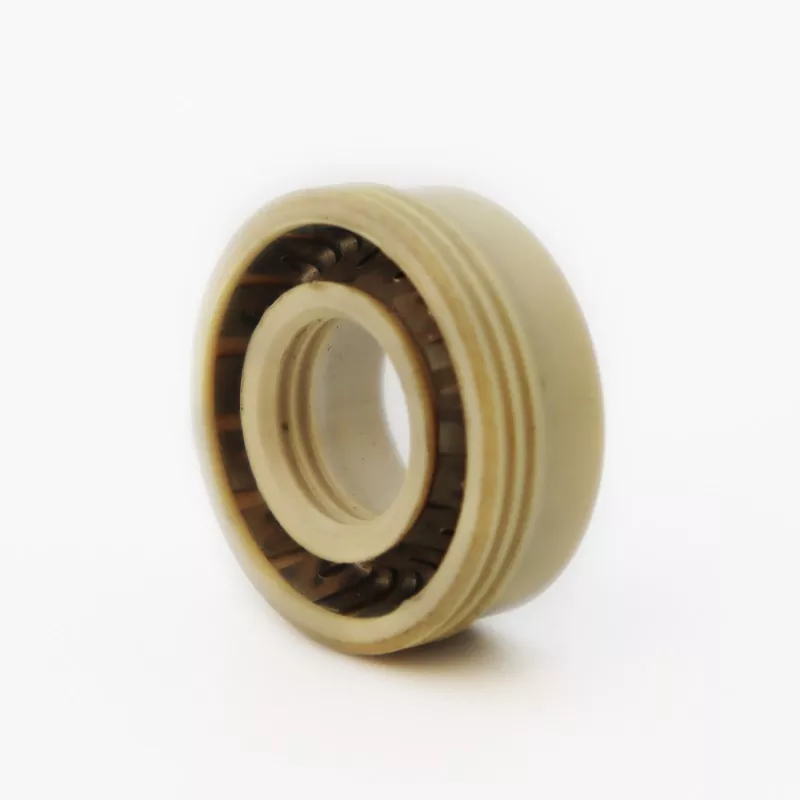

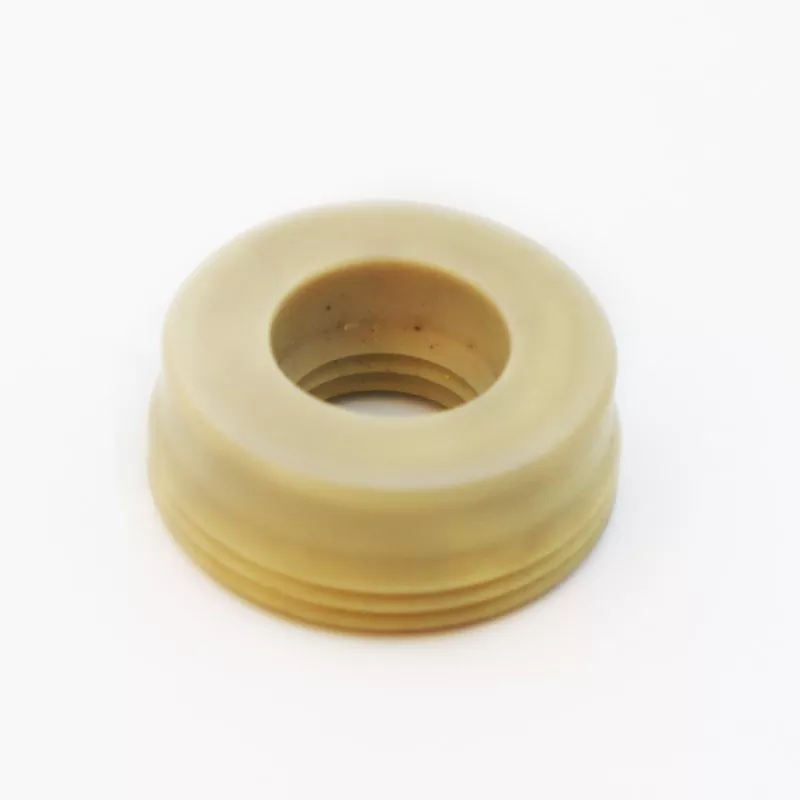

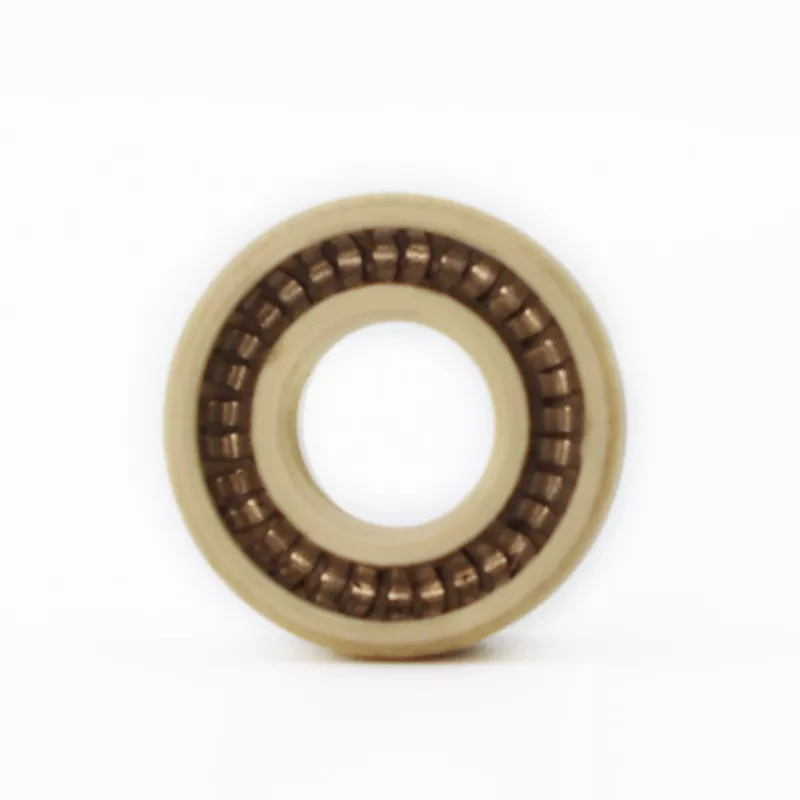

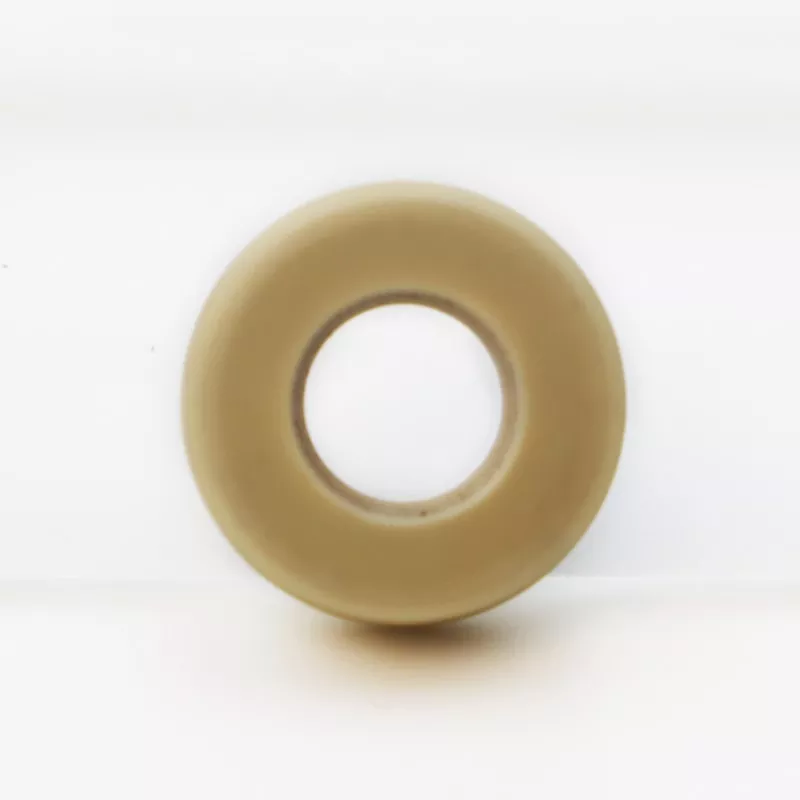

Ruichen FS-C Multi-Lip Spring-Energized Seal သည် တံဆိပ်ခတ်ခြင်းစွမ်းဆောင်ရည်ကို သိသာထင်ရှားစွာ မြှင့်တင်ပေးသည့် ထူးခြားသော serrated နှုတ်ခမ်းဒီဇိုင်းကို ပါရှိသည်။ FS-C မော်ဒယ်သည် တင်းကျပ်သော ယိုစိမ့်မှုကို ထိန်းချုပ်ရန် လိုအပ်သော အပလီကေးရှင်းများအတွက် စံပြရွေးချယ်မှုတစ်ခုဖြစ်သည်။
၎င်းသည် တည်ငြိမ်ပြီး ယုံကြည်စိတ်ချရသော တံဆိပ်ခတ်ခြင်း—တာရှည်ဝန်ဆောင်မှုသက်တမ်းနှင့် ပွတ်တိုက်မှုနည်းပါးခြင်းကို ဟန်ချက်ညီစေသည်- လည်ပတ်မှုဖိအား 40 MPa အထိ (ဤကန့်သတ်ချက်ထက်ကျော်လွန်သောဖိအားများသည် သတ်မှတ်ထားသော ကျယ်ပြန့်သောပုံစံဖွဲ့စည်းမှုတစ်ခု လိုအပ်သည်)။
ကန့်သတ်တန်ဖိုးများသည် တစ်ပြိုင်နက်တည်း မဖြစ်ပေါ်သင့်ပါ။
|
ဖိအား (MPa) |
မြန်နှုန်း (m/s) |
အပူချိန်°C |
မီဒီယာ |
|
|
<40- groove width L ကိုသုံးပါ။ >40 MPa- groove width L1 ကိုသုံးပါ။ |
<၁၀ |
BO/DO -35~+250 |
တခြား -200~+250 |
အရည်များ၊ ဓာတုပစ္စည်းများနှင့် ဓာတ်ငွေ့များအားလုံး |
ဤမော်ဒယ်၏နှုတ်ခမ်းအစုံဖွဲ့စည်းပုံသည် ဖိအားနည်းချိန်တွင်ပင် အလွန်ကောင်းမွန်သောဓာတ်ငွေ့နှင့် အရည်တင်းကျပ်မှုကို သေချာစေသည့် အလုံပိတ်အတားအဆီးများစွာကို ဖန်တီးပေးသည်။ ၎င်းကို လေဟာနယ်ပတ်ဝန်းကျင် သို့မဟုတ် အလွန်အမင်းနိမ့်သော ဖိအားကွဲပြားမှုများရှိသော အက်ပ်လီကေးရှင်းများအတွက် အထူးဒီဇိုင်းထုတ်ထားပြီး လည်ပတ်မှုဖိအား 40 MPa အထိ ထားရှိပေးသည် (ကျယ်ပြန့်သော groove ကို အသုံးပြုထားသည်)။
Ruichen FS-C နွေဦးစွမ်းအင်သုံး ဖျံများသည် ဖုန်စုပ်စက်များ၊ ခွဲခြမ်းစိတ်ဖြာမှုတူရိယာများ၊ တိကျသောတိုင်းတာရေးကိရိယာများနှင့် အရည်အသွေးမြင့် အဆို့ရှင်များတွင် ထူးခြားသောစွမ်းဆောင်ရည်ကို ပေးစွမ်းသည်။ ၎င်းတို့၏ ပွတ်တိုက်မှု နည်းပါးသော လက္ခဏာများနှင့် ချောမွေ့သော ရွေ့လျားမှုသည် ၎င်းတို့အား တိကျစွာ ရွေ့လျားမှု ထိန်းချုပ်မှုဆိုင်ရာ အသုံးချမှုများအတွက် အထူးသင့်လျော်ပါသည်။ စိတ်ကြိုက်အင်ဂျင်နီယာလုပ်ထားသော Ruichen FS-C တံဆိပ်များသည် သိပ္ပံနည်းကျ သုတေသနကိရိယာများ၊ ဆေးဘက်ဆိုင်ရာတူရိယာများနှင့် တိကျသောစက်မှုထိန်းချုပ်မှုစနစ်များအတွက် ရေရှည်တံဆိပ်ခတ်ခြင်းအတွက် ယုံကြည်စိတ်ချရမှုကို သေချာစေသည်။
သတ်မှတ်ထားသော အပိုင်းအခြားများအတွင်း အတိုင်းအတာများအားလုံး ရနိုင်ပါသည်။
မှတ်ချက်- ဤဇယားတွင် လိုအပ်သော သတ်မှတ်ချက်များ မဖော်ပြထားပါက၊ ကျေးဇူးပြု၍ ကျွန်ုပ်တို့ထံ ဆက်သွယ်ပါ။ အရွယ်အစား 1600 မီလီမီတာအထိ ထုတ်ကုန်များကို ထောက်ပံ့ပေးနိုင်သည်။
|

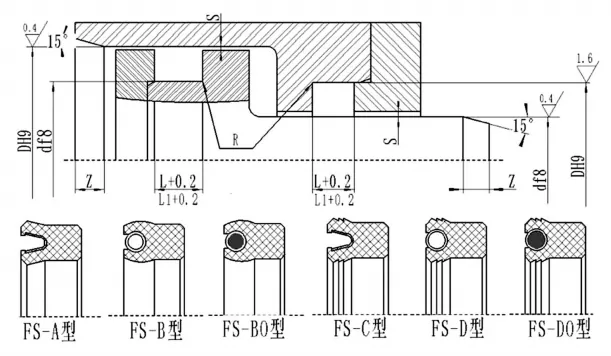

d |
D |
L+0.2 |
L1+0.2 (ဖိအား > 40 MPa အတွက် အသုံးပြုနိုင်သည်) |
Radial clearance Smax |
Chamfer အရှည် Zmin |
Rmax |
|
|
<20MPA |
<40MPA |
||||||
|
၃~၁၀ |
d+3 |
2.5 |
3.9 |
0.08 |
0.05 |
L |
0.4 |
|
၁၀~၂၂ |
ဃ+၄ |
3.2 |
4.4 |
0.10 |
0.07 |
0.4 |
|
|
၂၂~၅၀ |
ဃ+၆ |
4.7 |
6.0 |
0.15 |
0.08 |
0.6 |
|
|
၄၈~၁၅၀ |
d+10 |
7.5 |
9.0 |
0.20 |
0.10 |
0.8 |
|
|
150~400 |
ဃ+၁၅ |
11 |
13 |
0.25 |
0.12 |
0.8 |
|
တပ်ဆင်ခြင်းမှတ်ချက်- ဖိအားမြင့်အက်ပလီကေးရှင်းများအတွက် (> 40 MPa)၊ သတ်မှတ်ထားသော အကျယ် (L1) ၏ groove ကို အသုံးပြုရမည်ဖြစ်ပြီး တပ်ဆင်မှု သည်းခံနိုင်မှုအား တင်းကြပ်စွာ ထိန်းချုပ်ထားရပါမည်။
