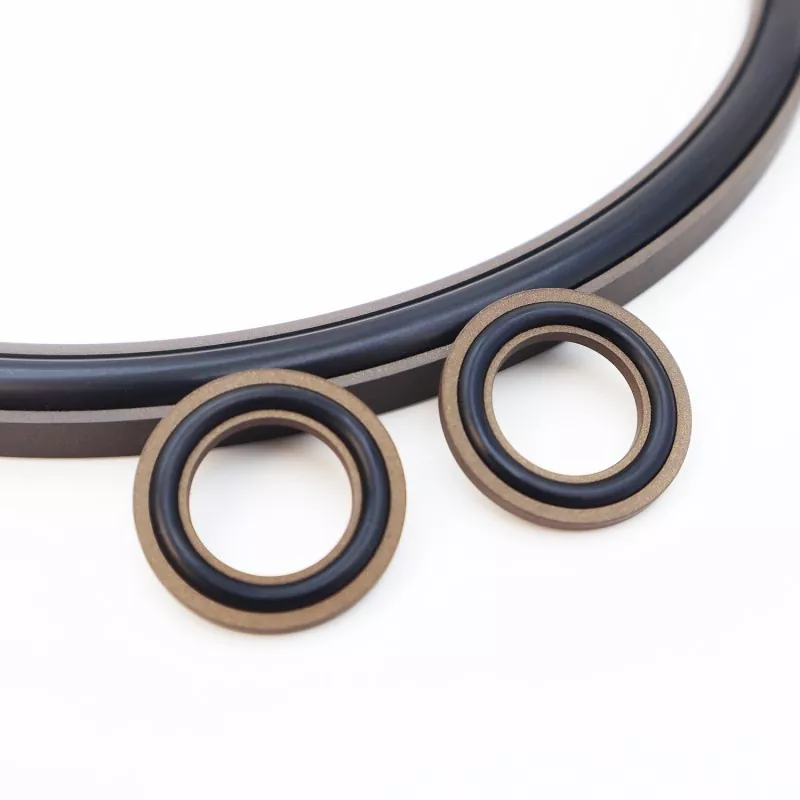

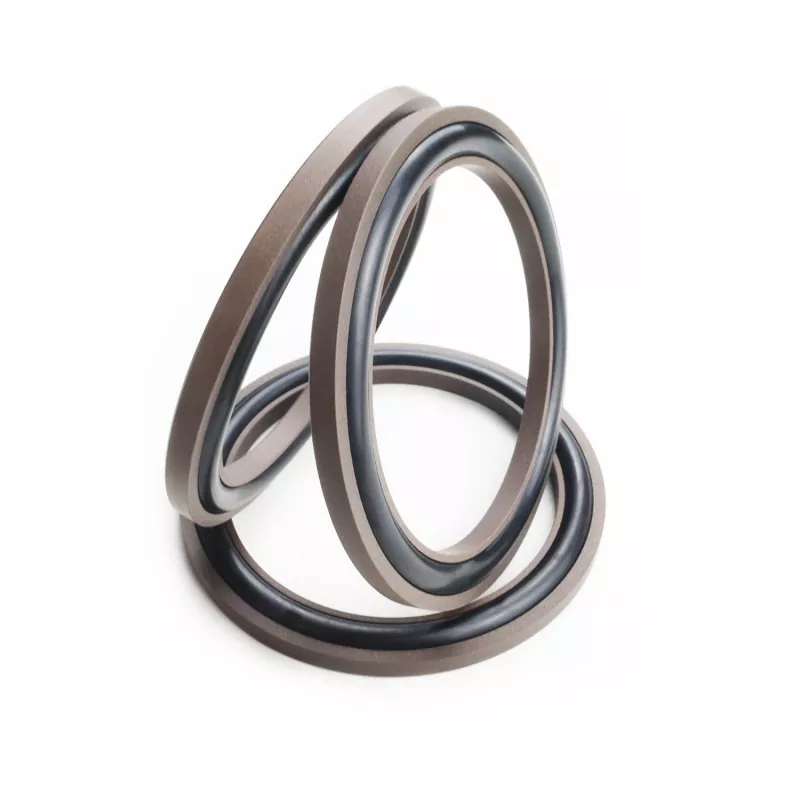

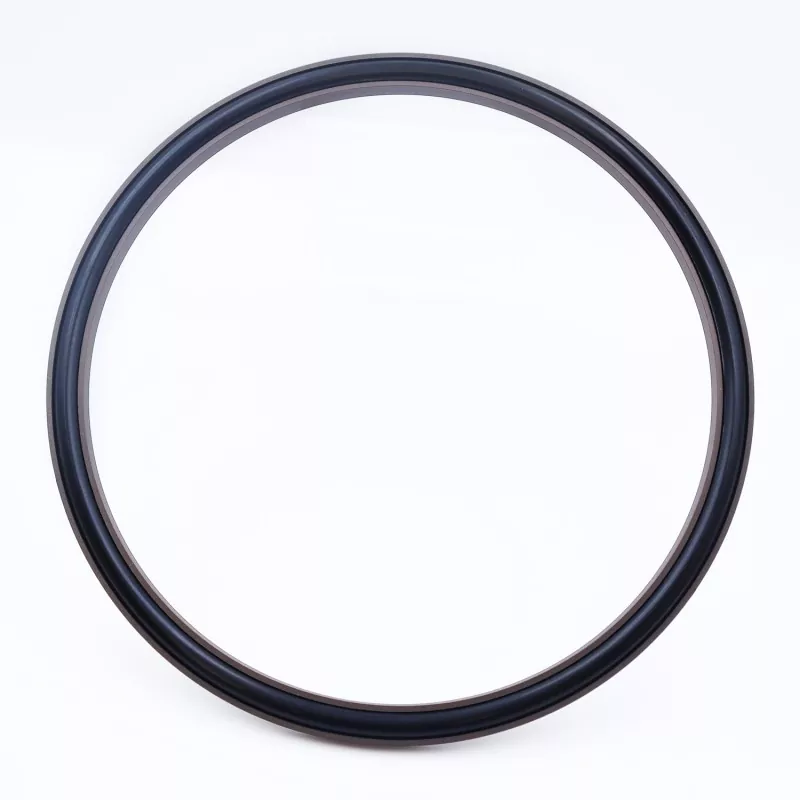

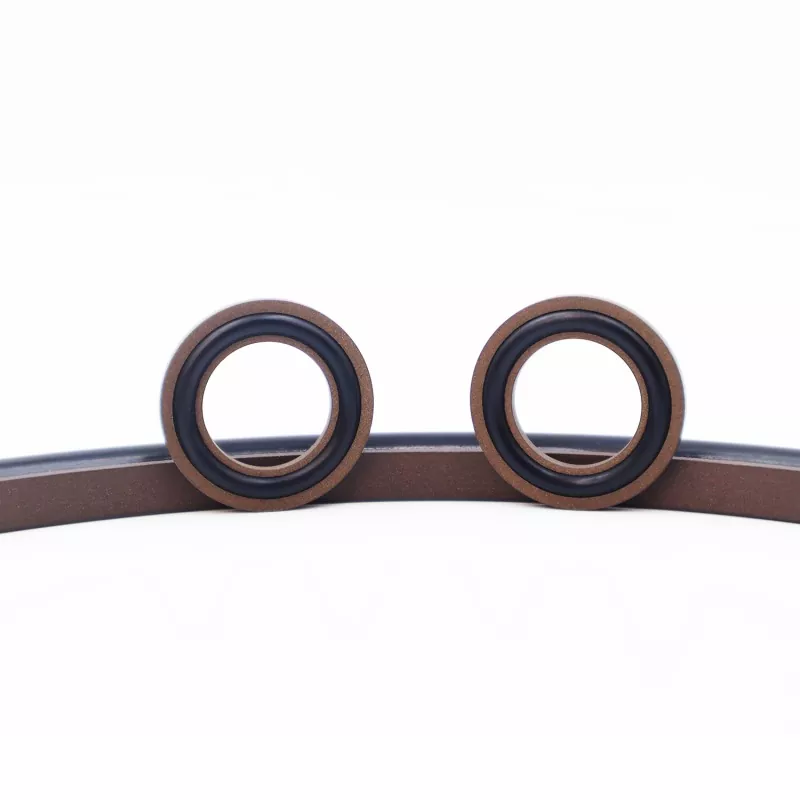

Axial C-Type Combined Seal တွင် အားဖြည့် PTFE နှင့် ရော်ဘာ O-ring တစ်ခုတို့ ပြုလုပ်ထားသည့် C ပုံသဏ္ဍာန် တံဆိပ်ခတ်ကွင်းတစ်ခု ပါဝင်သည်။ ၎င်းကို axial (end-face) နှင့် flange seals ကဲ့သို့သော static sealing applications များအတွက် ဒီဇိုင်းထုတ်ထားပါသည်။ သော့ချက်အင်္ဂါရပ်များတွင် တာရှည်ဝန်ဆောင်မှုသက်တမ်း၊ အလွန်ကောင်းမွန်သော တံဆိပ်ခတ်ခြင်းစွမ်းဆောင်ရည်၊ ဖိအားမြင့်မားစွာ ခံနိုင်ရည်ရှိပြီး ကျစ်လစ်သိပ်သည်းသော ဖွဲ့စည်းပုံခြေရာများ ပါဝင်သည်။ ၎င်းသည် ဟိုက်ဒရောလစ် တံဆိပ်ခတ်ခြင်း အက်ပလီကေးရှင်းများအတွက်လည်း သင့်လျော်သည်။ ဗားရှင်းနှစ်မျိုးဖြင့်ရရှိနိုင်သည်- RC2872-A (ပြည်တွင်းဖိအားအတွက်) နှင့် RC2872-B (ပြင်ပဖိအားအတွက်)။
ကျစ်လစ်သိပ်သည်းသော ဒီဇိုင်းသည် ကျဉ်းမြောင်းသောနေရာများတွင် တပ်ဆင်မှုကို လွယ်ကူချောမွေ့စေပြီး ရေရှည်လုပ်ငန်းဆောင်တာအတွင်း ယုံကြည်စိတ်ချရသော တံဆိပ်ခတ်ခြင်းနှင့် ဝန်ဆောင်မှုသက်တမ်း ထပ်တိုးခြင်းတို့ကို သေချာစေသည်။ နည်းပညာပိုင်းဆိုင်ရာ ရွေးချယ်မှု၊ စျေးနှုန်းစုံစမ်းမေးမြန်းမှုနှင့် အစုလိုက်မှာယူမှုအပါအဝင် ကမ္ဘာတစ်ဝှမ်းမှ ဝယ်ယူသူများကို ဝန်ဆောင်မှုပေးသည့် ဝန်ဆောင်မှုများနှင့်အတူ သတ်မှတ်ချက်များ အပြည့်အစုံကို စတော့တွင် ရရှိနိုင်ပါသည်။
|
ဖိအား (MPa) |
အပူချိန် (°C) |
မြန်နှုန်း (m/s) |
လတ် |
|
≤100 |
-35 မှ +100 (NBR O-ring ပါသော) |
- |
ဟိုက်ဒရောလစ်ဆီ၊ emulsion၊ ရေစသည်တို့။ |
|
-20 မှ +200 (FKM O-ring ဖြင့်) |

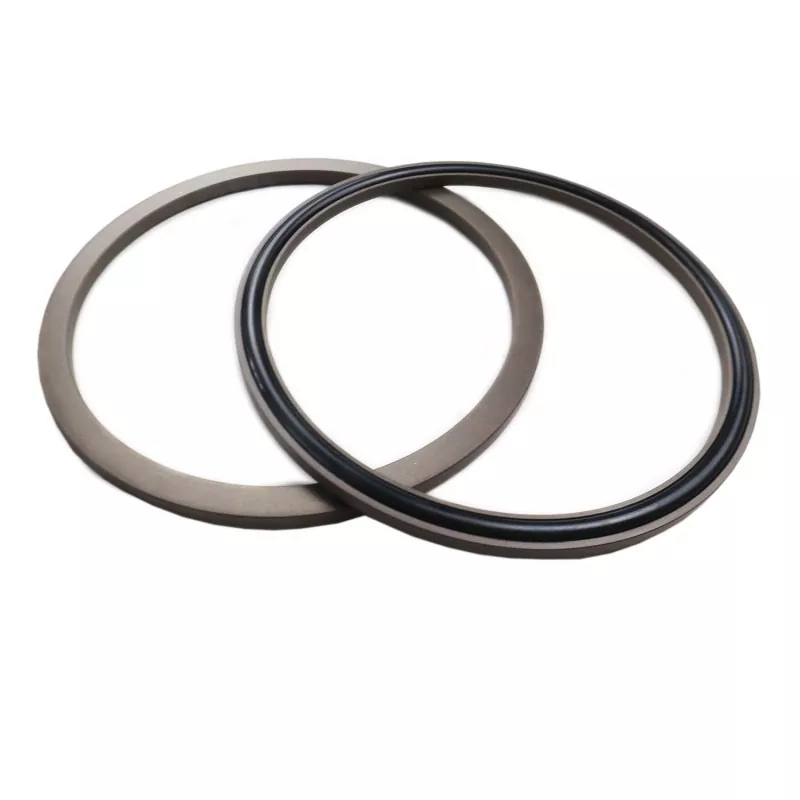

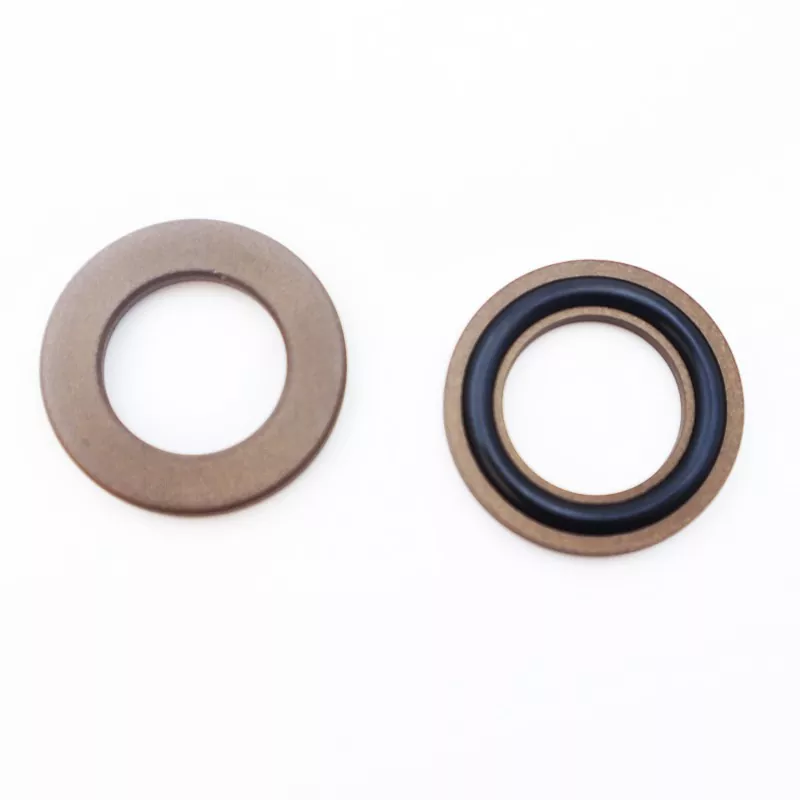

ဤတံဆိပ်တွင် C ပုံသဏ္ဍာန် PTFE တံဆိပ်ခတ်ထားသည့် လက်စွပ်နှင့် O-ring တစ်ခု ပါ၀င်ပါသည်။ O-ring သည် တံဆိပ်တစ်ခုရရှိရန် လိုအပ်သော ကုပ်တွယ်မှုအားကို ထုတ်ပေးပြီး ကြိုတင်ဖိသိပ်မှုကို ပံ့ပိုးပေးသည်။ ဖိအားအောက်တွင်၊ ဤကုပ်တွယ်မှုအင်အား တိုးလာသည်—ဆိုလိုသည်မှာ တံဆိပ်သည် ဖိအားတက်လာသည်နှင့်အမျှ ပိုကောင်းလာပါသည်။ ဖိနပ်ကြိုးကွင်း၏ နှစ်ထပ် အနားကွပ် ဒီဇိုင်းကြောင့်၊ O-ring သည် မြင့်မားသော ဖိအားများကို ခံနိုင်ရည်ရှိစေကာ တံဆိပ်ကို ပေါက်ထွက်ခြင်းမှ တားဆီးထားသည်။
ကန့်သတ်ဘောင်အတွင်း သတ်မှတ်ချက်များအားလုံး ရနိုင်သည်။
|

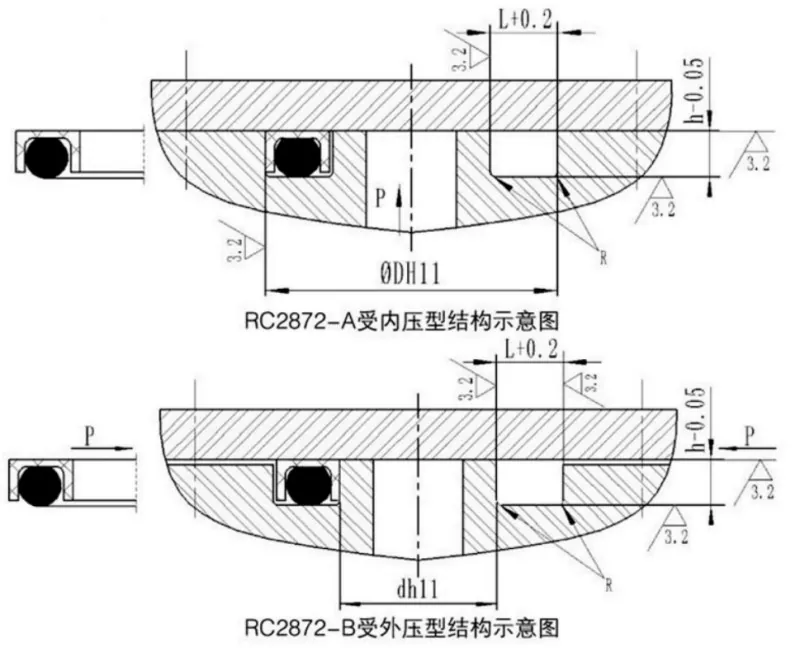

ပြင်ပအချင်း အပိုင်းအခြား D H11 |
Groove အတိမ်အနက် h-0.05 |
Groove အကျယ် L+0.2 |
ထောင့်အချင်းဝက် Rmax |
O-ring ဝါယာကြိုးအချင်း လုပ်ပါ။ |
|
၁၅~၃၀ |
2.35 |
5.5 |
0.4 |
2.65 |
|
၃၁~၅၀ |
3.10 |
6.6 |
0.4 |
3.55 |
|
၅၁~၁၂၇ |
4.65 |
9.6 |
0.5 |
5.30 |
|
၁၂၈~၄၉၉ |
6.25 |
11.7 |
0.6 |
7.00 |
|
500~1600 |
7.5 |
13.6 |
0.7 |
8.60 |
ကန့်သတ်ဘောင်အတွင်း သတ်မှတ်ချက်များအားလုံး ရနိုင်သည်။
|
အတွင်းအချင်း အပိုင်းအခြား ဃ h11 |
Groove အတိမ်အနက် h-0.05 |
Groove အကျယ် L+0.2 |
ထောင့်အချင်းဝက် Rmax |
O-ring ဝါယာကြိုးအချင်း လုပ်ပါ။ |
|
၅~၃၀ |
2.35 |
5.5 |
0.4 |
2.65 |
|
၃၁~၅၀ |
3.10 |
6.6 |
0.4 |
3.55 |
|
၅၁~၁၂၇ |
4.65 |
9.6 |
0.5 |
5.30 |
|
၁၂၈~၄၉၉ |
6.25 |
11.7 |
0.6 |
7.00 |
|
500~1600 |
7.5 |
13.6 |
0.7 |
၈.၆၀ |
