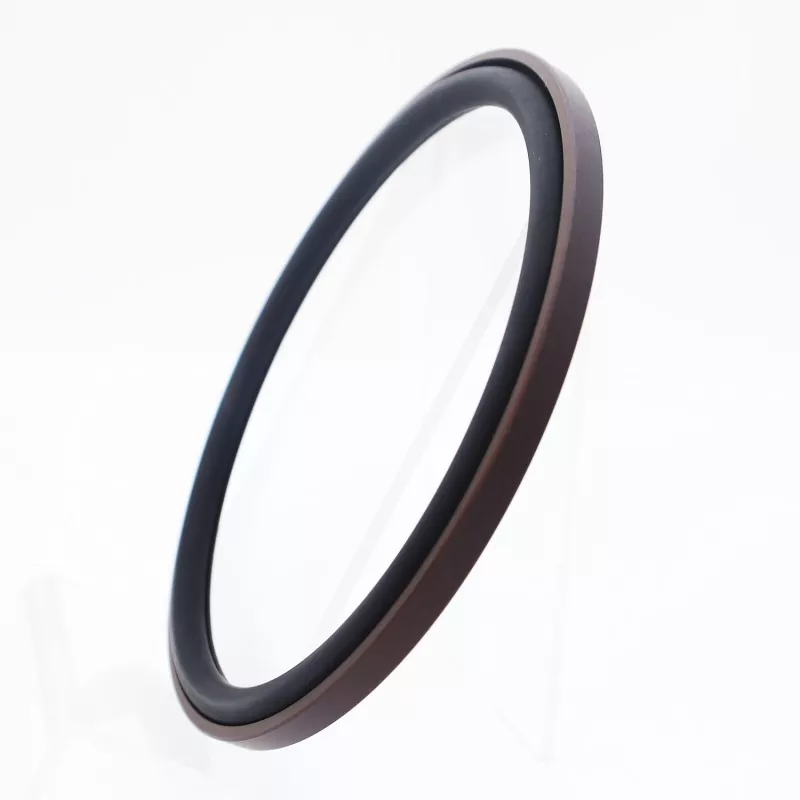

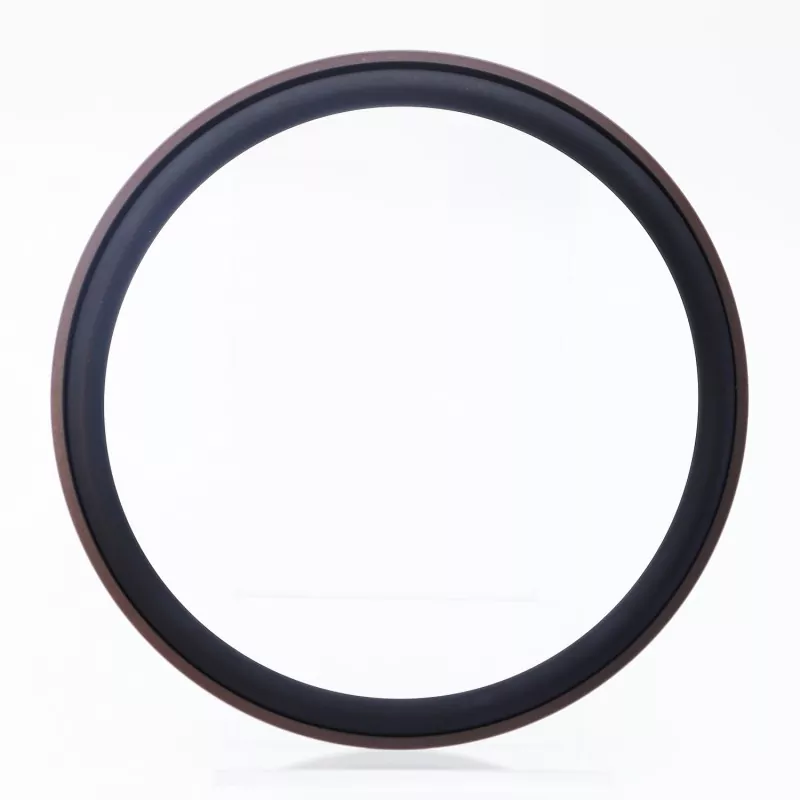

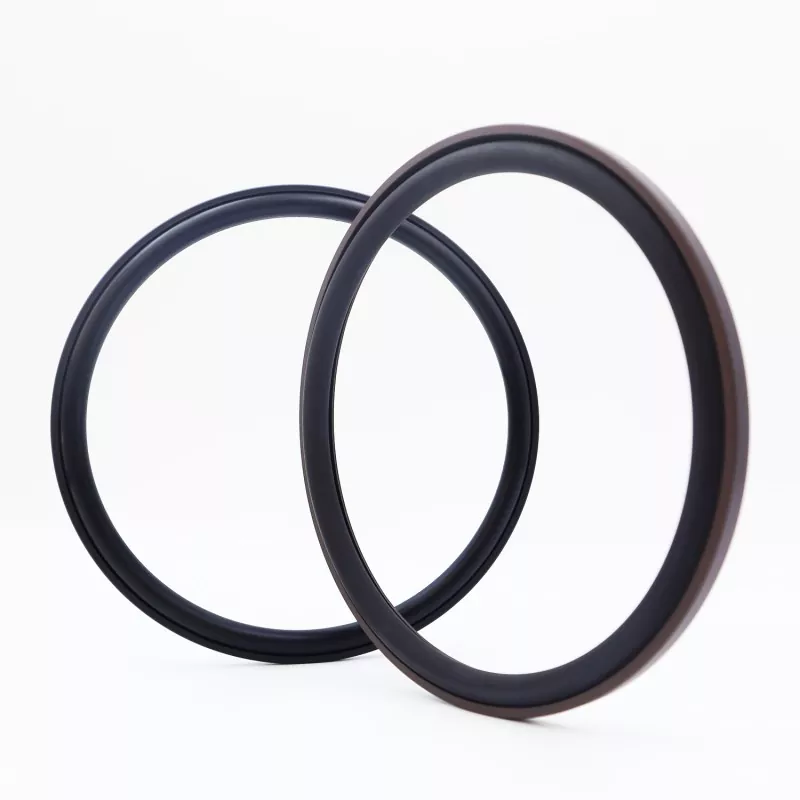

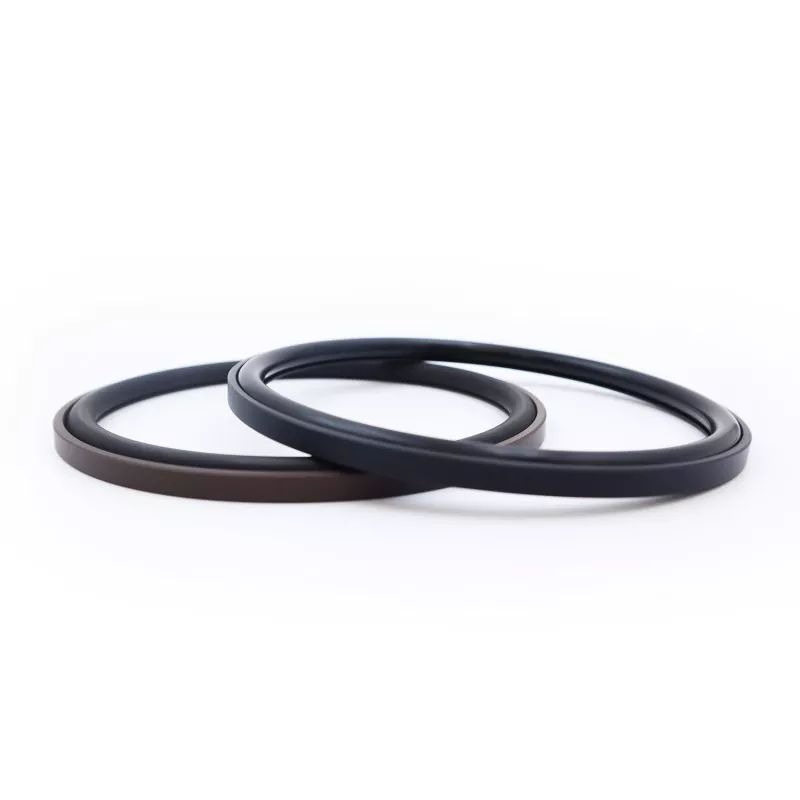

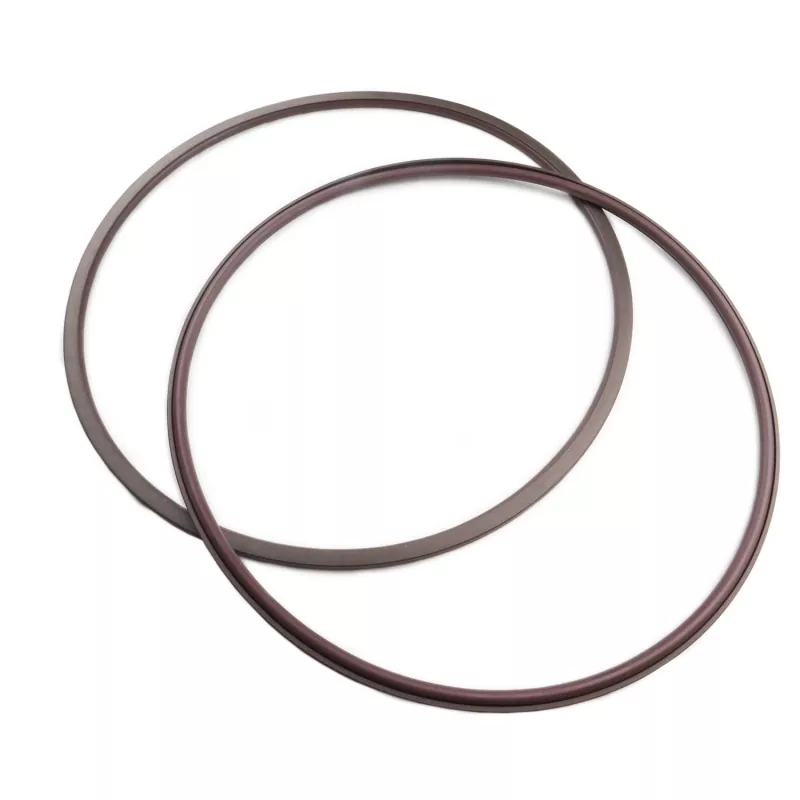

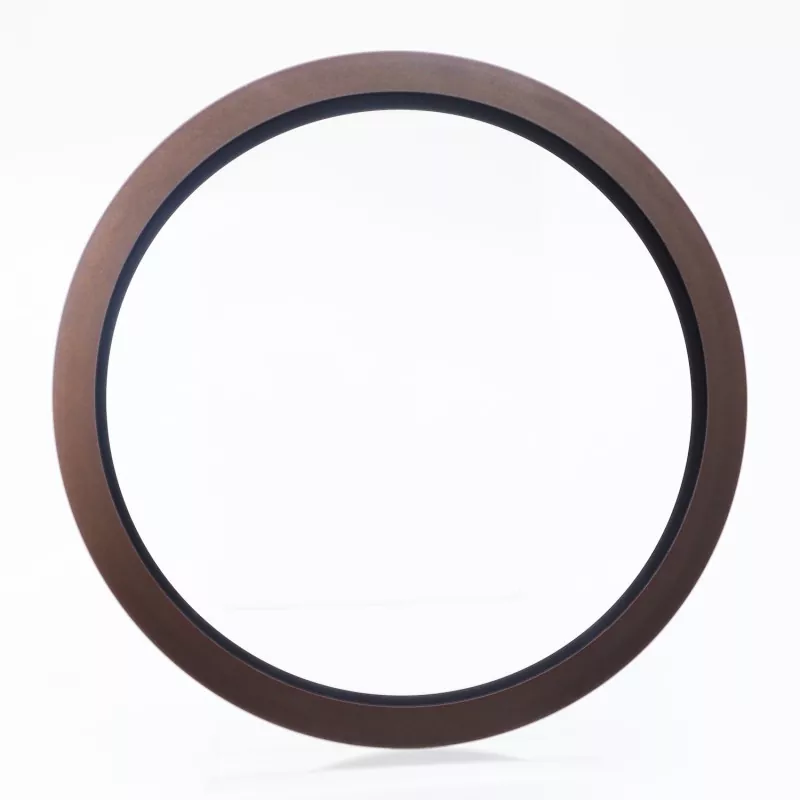

Axial Step Combined Seal တွင် အားဖြည့် PTFE နှင့် ရော်ဘာအိုလက်စွပ်ဖြင့် ပြုလုပ်ထားသည့် ညာဘက်ထောင့် တံဆိပ်ခတ်ကွင်းတစ်ခု ပါဝင်ပါသည်။ ၎င်းကို axial (အဆုံး-မျက်နှာ) နှင့် flange seals ကဲ့သို့သော unidirectional static sealing applications များအတွက် ဒီဇိုင်းထုတ်ထားပါသည်။ ၎င်းတွင် ရှည်လျားသော ဝန်ဆောင်မှုသက်တမ်း၊ အလွန်ကောင်းမွန်သော တံဆိပ်ခတ်ခြင်း စွမ်းဆောင်ရည်၊ မြင့်မားပြီး အလွန်မြင့်မားသော ဖိအားများကို ခံနိုင်ရည်ရှိပြီး ကျစ်လစ်သိပ်သည်းသော ဖွဲ့စည်းပုံခြေရာများ ပါဝင်သည်။ ၎င်းသည် ရေဖိအား တံဆိပ်ခတ်ခြင်း အသုံးချခြင်းများအတွက်လည်း သင့်လျော်သည်။ ၎င်းကို RC2871-A (အတွင်းပိုင်းဖိအားအတွက်) နှင့် RC2871-B (ပြင်ပဖိအားအတွက်) ဗားရှင်းနှစ်မျိုးဖြင့်ရနိုင်သည်။
အလယ်အလတ်ဖိအား တိုးလာသည်နှင့်အမျှ တံဆိပ်ခတ်ခြင်း စွမ်းဆောင်ရည် တိုးလာသည်နှင့်အမျှ တံဆိပ်ခတ်ခြင်း စွမ်းဆောင်ရည် တိုးတက်ကောင်းမွန်လာသောအခါတွင် တံဆိပ်ခတ်ခြင်း စွမ်းဆောင်နိုင်မှု တိုးတက်ကောင်းမွန်လာသောအခါတွင် O-ring ၏ ကြိုတင်ဖိသိပ်မှုမှ ထုတ်ပေးသော အဆက်မပြတ် ဆုပ်ကိုင်ထားသည့် အင်အားဖြင့် ထိရောက်သော တံဆိပ်ခတ်ခြင်းကို ရရှိသည်။ အလုံပိတ်ကွင်း၏ဘေးဘက်ရှိ အနားစောင်းဒီဇိုင်းသည် O-ring extrusion ကို ထိထိရောက်ရောက်ကာကွယ်နိုင်ပြီး၊ ၎င်းသည် ရေဖိအားအလုံပိတ်ပတ်ဝန်းကျင်နှင့် လိုက်လျောညီထွေရှိချိန်တွင် ဖိအားမြင့်ခြင်းနှင့် အလွန်မြင့်မားသောဖိအားအခြေအနေများကို အလွယ်တကူကိုင်တွယ်နိုင်စေမည်ဖြစ်သည်။
|
ဖိအား (MPa) |
အပူချိန် (°C) |
မြန်နှုန်း (m/s) |
လတ် |
|
≤300 |
-35 မှ +100 (NBR O-ring ပါသော) |
- |
ဟိုက်ဒရောလစ်ဆီ၊ emulsion၊ ရေစသည်တို့။ |
|
-20 မှ +200 (FKM O-ring ဖြင့်) |
ဤတံဆိပ်တွင် ညာဘက်ထောင့် PTFE တံဆိပ်ခတ်ထားသည့် လက်စွပ်နှင့် O-ring တစ်ခုပါ၀င်သည်၊ O-ring သည် တံဆိပ်တစ်ခုရရှိရန် လိုအပ်သော ကုပ်တွယ်မှုအားကို ထုတ်ပေးပြီး ကြိုတင်ဖိသိပ်မှုကို ပံ့ပိုးပေးသည်။ ဖိအားအောက်တွင်၊ ဤကုပ်ကြိုးသည် တိုးလာသည်—ဆိုလိုသည်မှာ ဖိအားများလေလေ၊ တံဆိပ်ခတ်ခြင်းစွမ်းဆောင်ရည် ပိုကောင်းလေဖြစ်သည်။ ဖိနပ်ကြိုးကွင်း၏ ဘေးဘောင်ဒီဇိုင်းကြောင့်၊ O-ring သည် မြင့်မားသောဖိအားများကို ခံနိုင်ရည်ရှိစေပြီး တံဆိပ်ကို ခံနိုင်ရည်ရှိစေရန် တားဆီးထားသည်။
ကန့်သတ်ဘောင်အတွင်း သတ်မှတ်ချက်များအားလုံး ရနိုင်သည်။
|

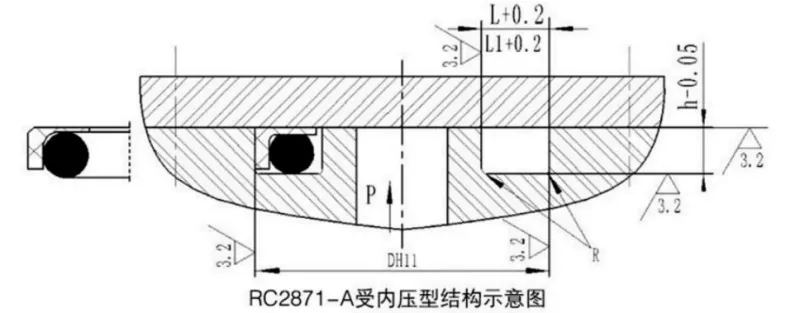

ပြင်ပအချင်း အပိုင်းအခြား D H11 |
Groove အတိမ်အနက် h-0.05 |
Groove အကျယ် L+0.2 |
Groove width L1 + 0.2 ဖိအား > 80 MPa |
ထောင့်အချင်းဝက် Rmax |
O-ring ဝါယာကြိုးအချင်း လုပ်ပါ။ |
|
၁၂~၃၀ |
2.35 |
4.5 |
6.8 |
0.4 |
2.65 |
|
၃၁~၅၀ |
3.10 |
5.6 |
8.0 |
0.4 |
3.55 |
|
၅၁~၁၂၇ |
4.65 |
7.6 |
11.0 |
0.5 |
5.30 |
|
၁၂၈~၄၉၉ |
6.25 |
10.2 |
12.6 |
0.6 |
7.00 |
|
500~1600 |
7.5 |
12.5 |
15.0 |
0.7 |
8.60 |
ကန့်သတ်ဘောင်အတွင်း သတ်မှတ်ချက်များအားလုံး ရနိုင်သည်။
|

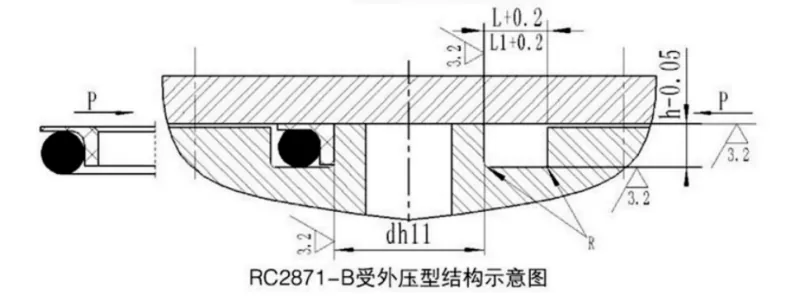

အတွင်းအချင်း အပိုင်းအခြား dh11 |
Groove အတိမ်အနက် h-0.05 |
Groove အကျယ် L+0.2 |
Groove width L1 + 0.2 ဖိအား > 80 MPa |
ထောင့်အချင်းဝက် Rmax |
O-ring ဝါယာကြိုးအချင်း လုပ်ပါ။ |
|
၅~၃၀ |
2.35 |
4.5 |
6.8 |
0.4 |
2.65 |
|
၃၁~၅၀ |
3.10 |
5.6 |
8.0 |
0.4 |
3.55 |
|
၅၁~၁၂၇ |
4.65 |
7.6 |
11.0 |
0.5 |
5.30 |
|
၁၂၈~၄၉၉ |
6.25 |
10.2 |
12.6 |
0.6 |
7.00 |
|
500~1600 |
7.5 |
12.5 |
15.0 |
0.7 |
8.60 |
