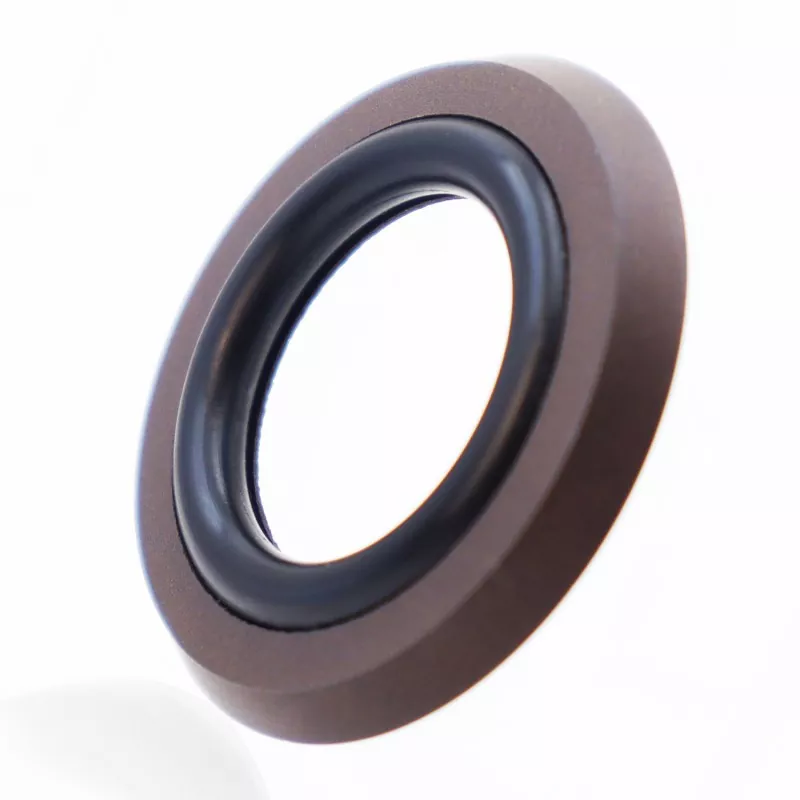

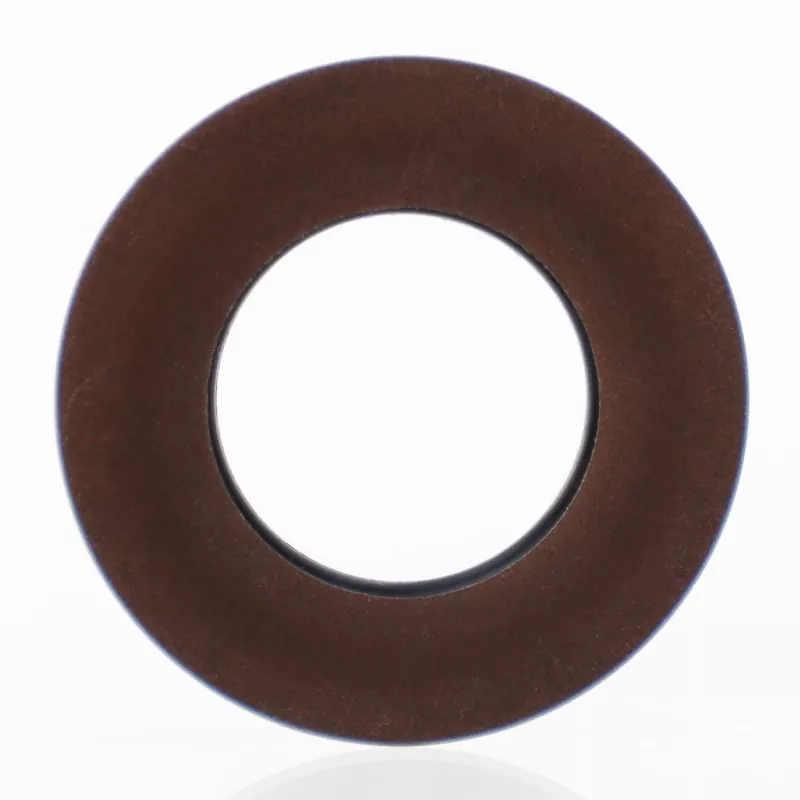

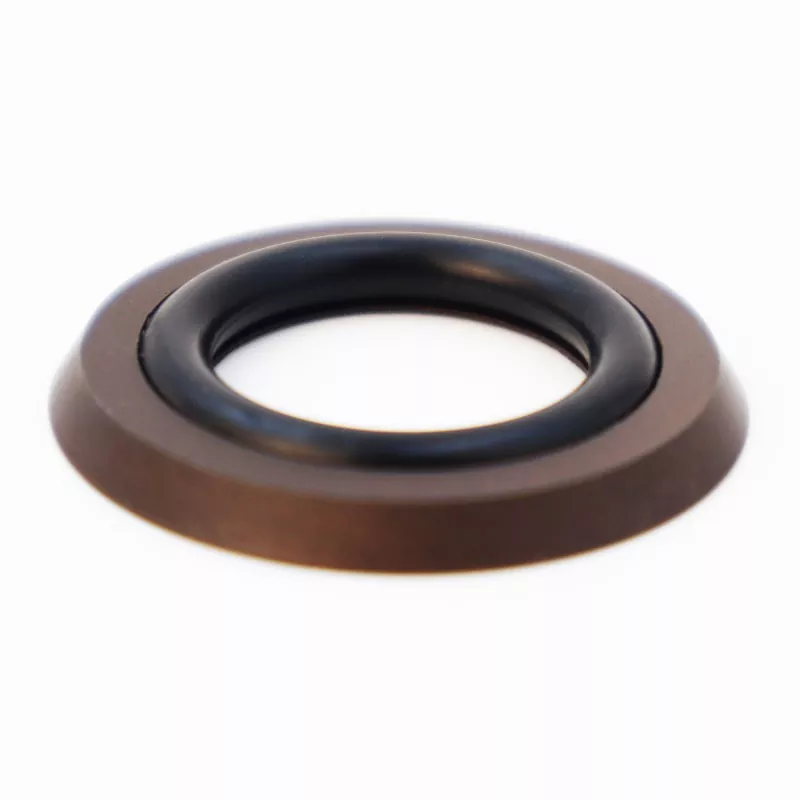

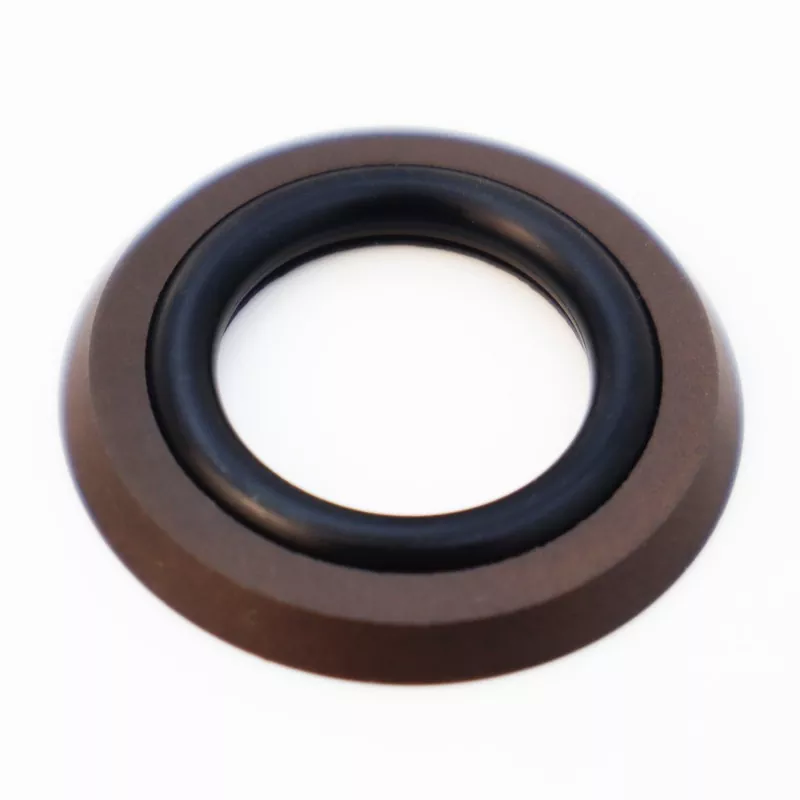

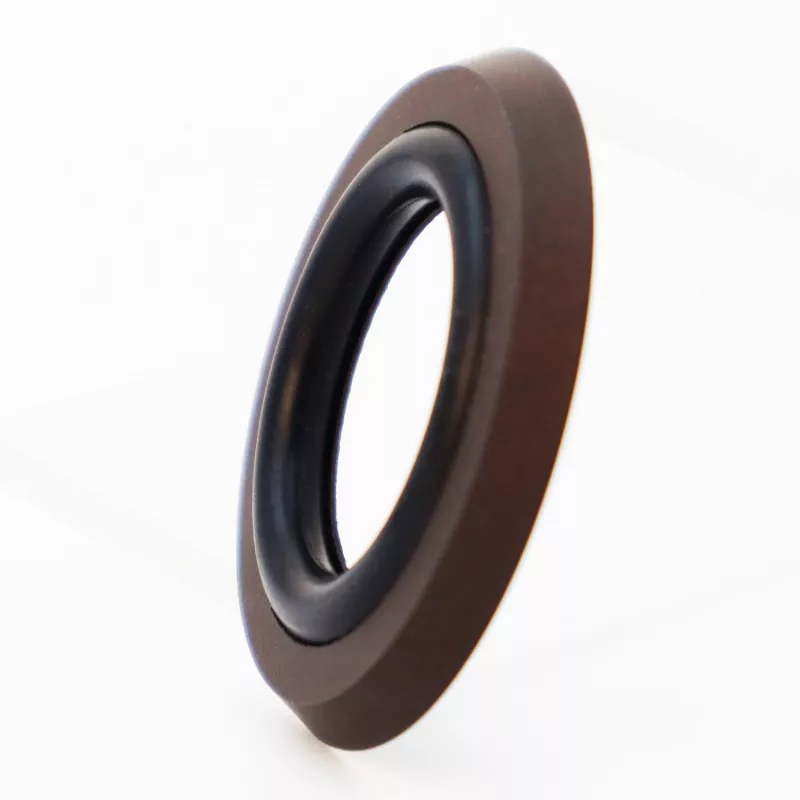

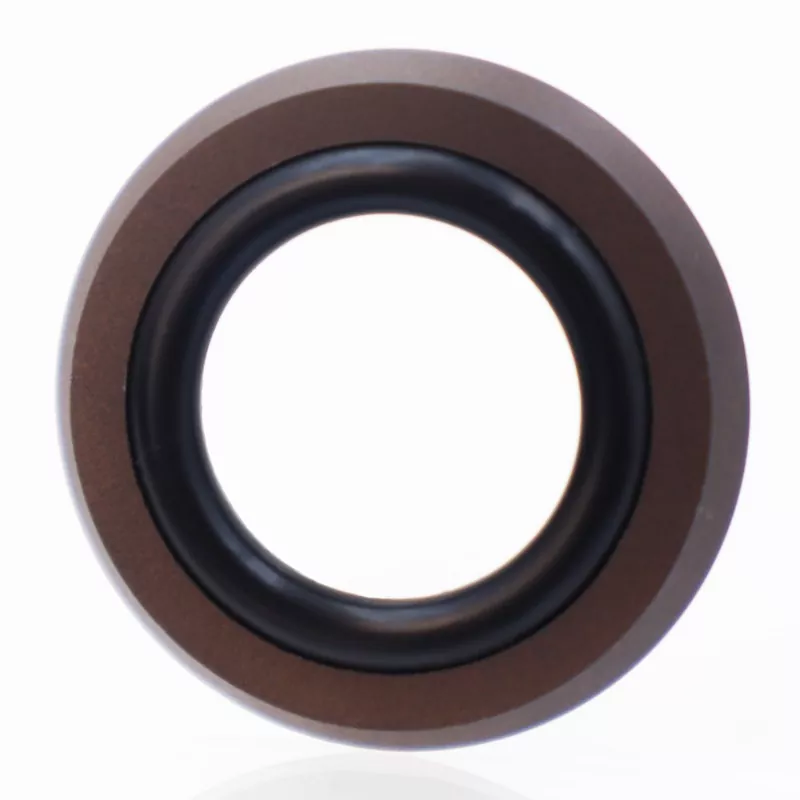

Axial Foot Type Combined Seal တွင် PTFE အပြည့်နှင့် ရော်ဘာအိုလက်စွပ်ဖြင့် ပြုလုပ်ထားသည့် ခြေသဏ္ဍာန် အလုံပိတ်လက်စွပ်တစ်ခု ပါဝင်ပါသည်။ ၎င်းကို axial (အဆုံး-မျက်နှာ) နှင့် flange seals ကဲ့သို့သော unidirectional static sealing applications များအတွက် ဒီဇိုင်းထုတ်ထားပါသည်။ သော့ချက်အင်္ဂါရပ်များတွင် တာရှည်ဝန်ဆောင်မှုသက်တမ်း၊ အကောင်းဆုံး တံဆိပ်ခတ်ခြင်း စွမ်းဆောင်ရည်၊ မြင့်မားပြီး အလွန်မြင့်မားသော ဖိအားများကို ခံနိုင်ရည်ရှိပြီး တပ်ဆင်နေရာ အနည်းငယ်သာ လိုအပ်သည့် ကျစ်လစ်သော ဒီဇိုင်းတို့ ပါဝင်ပါသည်။ ၎င်းသည် ဟိုက်ဒရောလစ် တံဆိပ်ခတ်ခြင်း အက်ပလီကေးရှင်းများအတွက်လည်း သင့်လျော်သည်။ ဗားရှင်းနှစ်မျိုးဖြင့်ရရှိနိုင်သည်- RC2875-A (ပြည်တွင်းဖိအားအတွက်) နှင့် RC2875-B (ပြင်ပဖိအားအတွက်)။
၎င်း၏ကျစ်လစ်သိပ်သည်းသောတည်ဆောက်ပုံသည် ကျဉ်းမြောင်းသောတပ်ဆင်မှု grooves များတွင် အံဝင်ခွင်ကျဖြစ်ပြီး စက်ယိုစိမ့်မှုအန္တရာယ်ကို သိသိသာသာလျှော့ချပေးသည်။ သတ်မှတ်ချက်များ အပြည့်အစုံကို စတော့ရှယ်ယာတွင် ရရှိနိုင်ပြီး ကမ္ဘာလုံးဆိုင်ရာ ဝယ်ယူသူများထံမှ စုံစမ်းမေးမြန်းမှုများနှင့် နမူနာမှာယူမှုများကို ကြိုဆိုပါသည်။
|
ဖိအား (MPa) |
အပူချိန် (°C) |
မြန်နှုန်း (m/s) |
လတ် |
|
≤60 |
-35 မှ +100 (NBR O-ring ပါသော) |
≤6 |
ဓာတ်သတ္တုအခြေခံ ဟိုက်ဒရောလစ်ဆီများ၊ မီးခံနိုင်ရည်များ (HFA/HFB)၊ ရေ စသည်တို့။ |
|
-20 မှ +200 (FKM O-ring ဖြင့်) |

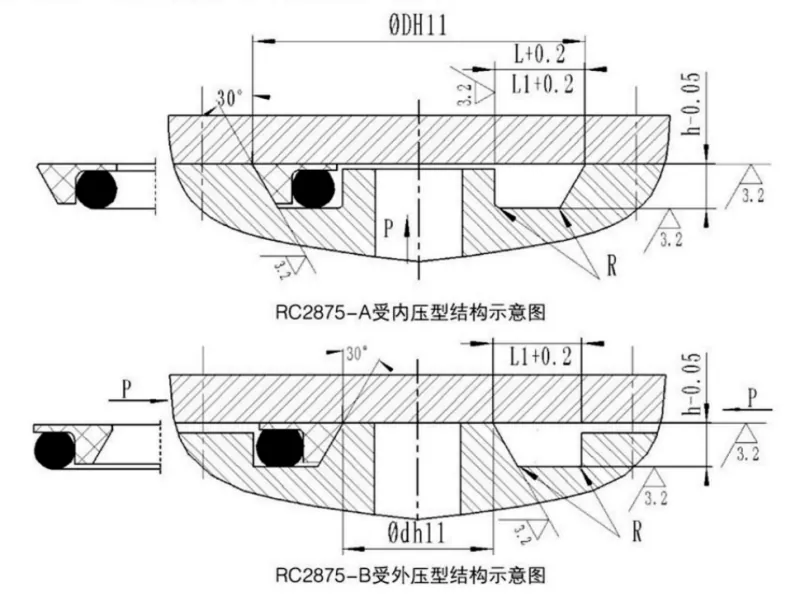

ဤတံဆိပ်တွင် ခြေဖဝါးပုံသဏ္ဍာန် ပရိုဖိုင်နှင့် O-ring တစ်ခုပါရှိသော ပြုပြင်ထားသော PTFE တံဆိပ်လက်စွပ်တစ်ခု ပါဝင်သည်။ ဖိအားအောက်တွင်၊ တံဆိပ်၏ဆုပ်ကိုင်မှုအားကောင်းလာသည်—ဆိုလိုသည်မှာ ဖိအားများလေလေ၊ တံဆိပ်ခတ်ခြင်းစွမ်းဆောင်ရည် ပိုကောင်းလေဖြစ်သည်။ လျှောကွင်း၏ခြေဖဝါးပုံသဏ္ဍာန် ဘေးဘက်အနားကွပ်ဒီဇိုင်းကြောင့်၊ O-ring သည် မြင့်မားပြီး အလွန်မြင့်မားသောဖိအားများကို ခံနိုင်ရည်ရှိစေပြီး တံဆိပ်သည် ပေါက်ထွက်ခြင်းမှ တားဆီးထားသည်။
ကန့်သတ်ဘောင်အတွင်း သတ်မှတ်ချက်များအားလုံး ရနိုင်သည်။
|
ပြင်ပအချင်း အပိုင်းအခြား D H11 |
Groove အတိမ်အနက် h-0.05 |
Groove အကျယ် L+0.2 |
Groove width L1 + 0.2 ဖိအား > 100 MPa |
ထောင့်အချင်းဝက် Rmax |
O-ring ဝါယာကြိုးအချင်း လုပ်ပါ။ |
|
၁၇~၅၀ |
3.1 |
6.6 |
8.6 |
0.4 |
3.55 |
|
၅၁~၁၂၇ |
4.6 |
10.0 |
12.0 |
0.5 |
5.30 |
|
၁၂၈~၄၉၉ |
6.3 |
13.2 |
15.2 |
0.6 |
7.00 |
|
500~1600 |
7.5 |
15.8 |
17.8 |
0.7 |
8.60 |
ကန့်သတ်ဘောင်အတွင်း သတ်မှတ်ချက်များအားလုံး ရနိုင်သည်။
|
အတွင်းအချင်း အပိုင်းအခြား dh11 |
Groove အတိမ်အနက် h-0.05 |
Groove အကျယ် L+0.2 |
Groove width L1 + 0.2 ဖိအား > 100 MPa |
ထောင့်အချင်းဝက် Rmax |
O-ring ဝါယာကြိုးအချင်း လုပ်ပါ။ |
|
၅~၄၀ |
3.1 |
6.6 |
8.6 |
0.4 |
3.55 |
|
၄၁~၁၂၇ |
4.6 |
10.0 |
12.0 |
0.5 |
5.30 |
|
၁၂၈~၄၉၉ |
6.3 |
13.2 |
15.2 |
0.6 |
7.00 |
|
500~1600 |
7.5 |
15.8 |
17.8 |
0.7 |
8.60 |
