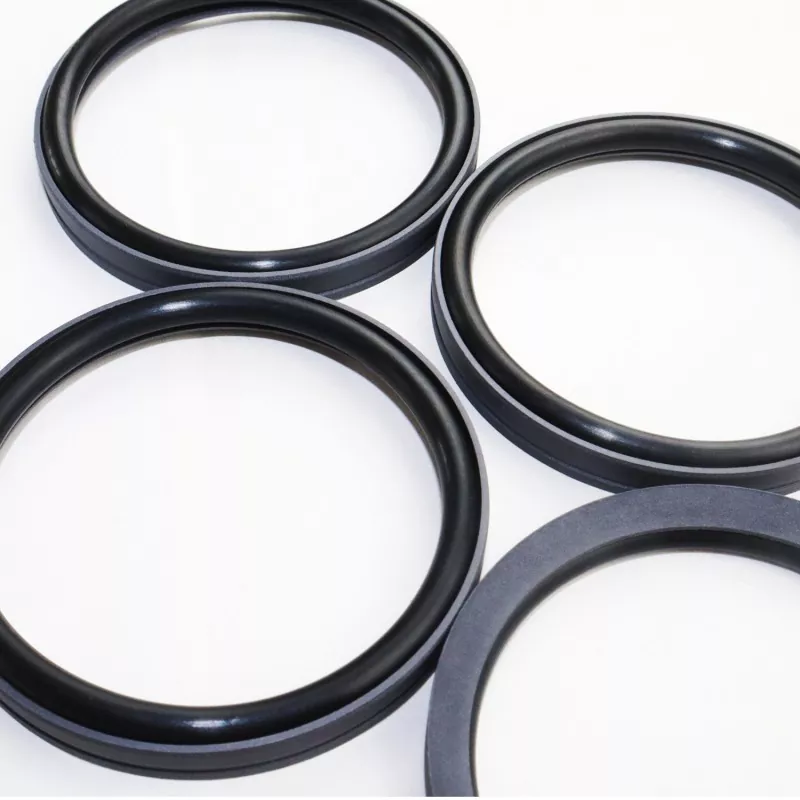

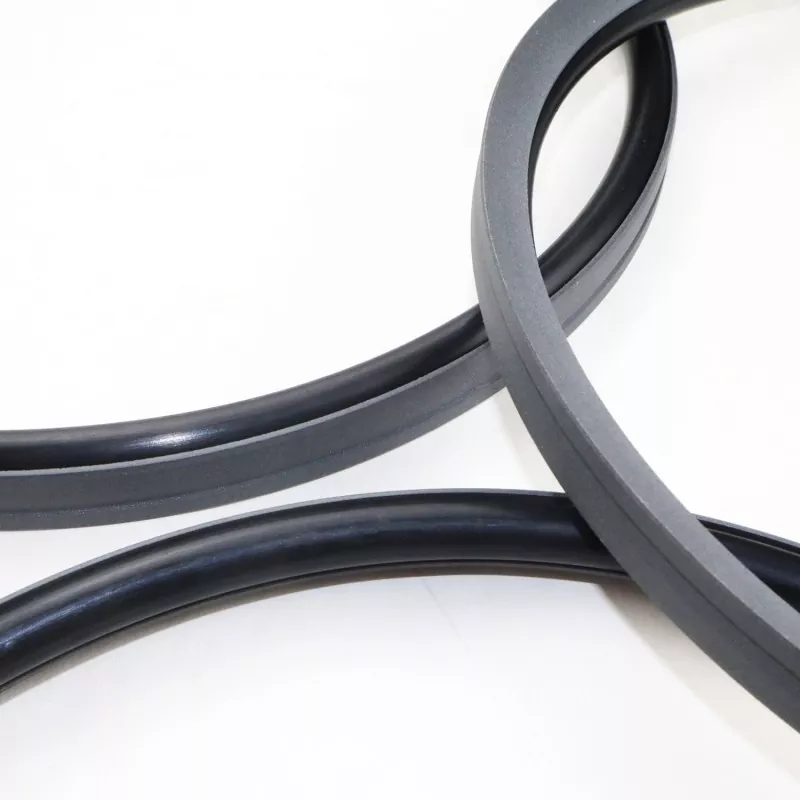

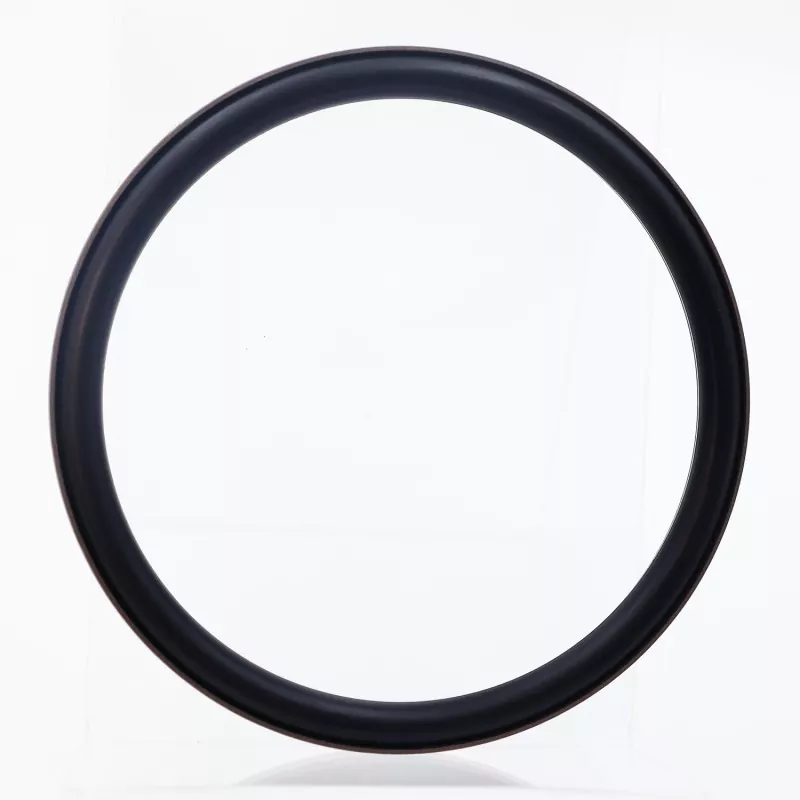

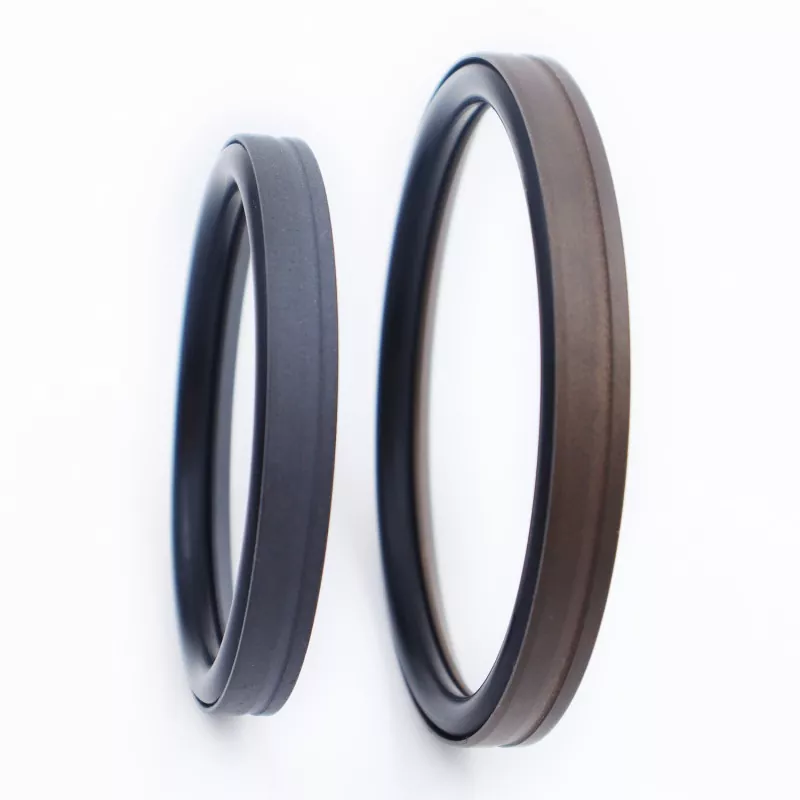

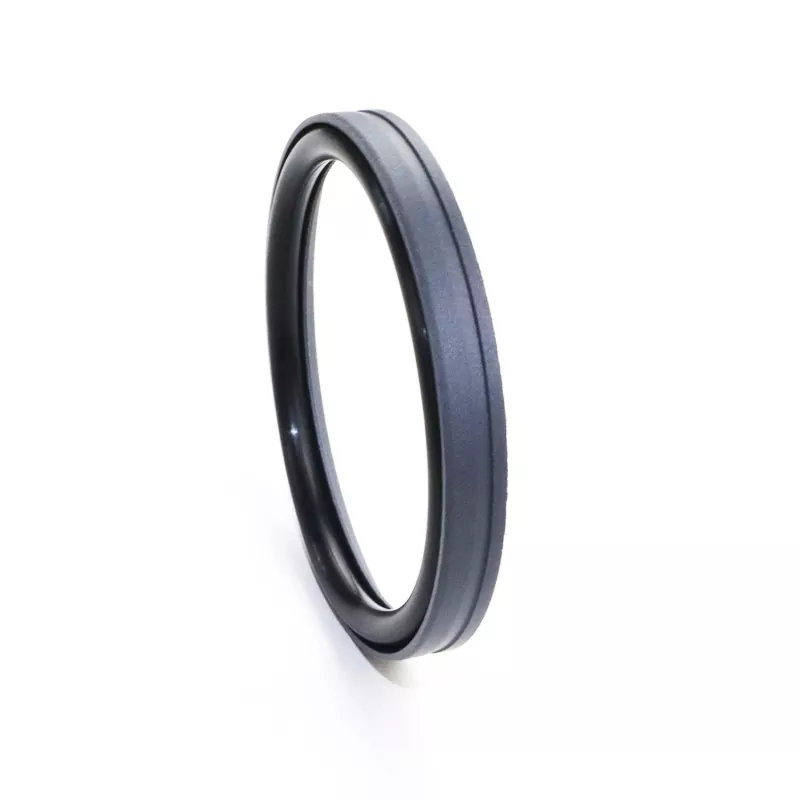

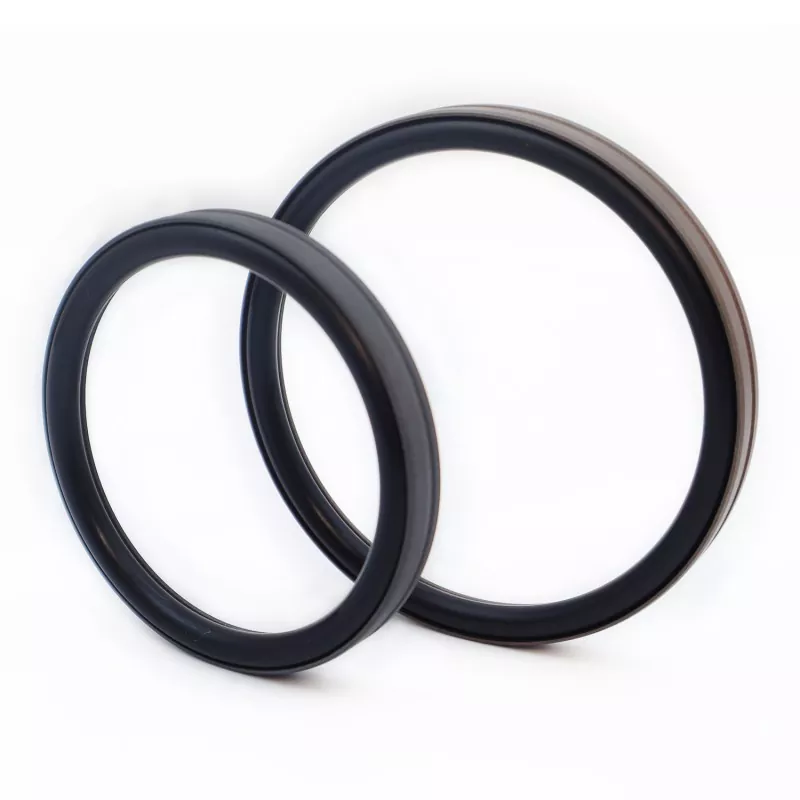

Bore Foot Type Combined Seal တွင် PTFE (သို့မဟုတ် PTFE ပေါင်းစပ်ထားသော) နှင့် ရော်ဘာအိုလက်စွပ်တို့ ပါ၀င်ပါသည်။ ၎င်းကို ဟိုက်ဒရောလစ်နှင့် နယူးမက်တစ် ရောစပ်အသုံးပြုသည့် အက်ပလီကေးရှင်းများတွင် တစ်ကိုယ်တည်း တံဆိပ်ခတ်ခြင်းအတွက် ဒီဇိုင်းထုတ်ထားသည်။ ၎င်းအား ကိုက်ညီသော O-ring (GB1235 စံနှုန်းနှင့်အညီ) ကိုအခြေခံ၍ RC53 နှင့် RC54 စီးရီးများတွင် အမျိုးအစားခွဲခြားထားသည်။ အလုံပိတ်လက်စွပ်၏ ပါးလွှာသော နှုတ်ခမ်းဒီဇိုင်းကြောင့်၊ ၎င်းသည် အလွန်ကောင်းမွန်သော နောက်ဆက်တွဲ လျော်ကြေးငွေနှင့် သာလွန်သော တံဆိပ်ခတ်ခြင်း စွမ်းဆောင်ရည်ကို ပေးဆောင်ပါသည်။ ၎င်းသည် မြင့်မားသောနှင့် ဖိအားနိမ့်အခြေအနေနှစ်ခုလုံးတွင် ကောင်းမွန်စွာလုပ်ဆောင်နိုင်ပြီး၊ "ချောင်းချော်ခြင်း" (တွားသွားခြင်း) မရှိဘဲ လုပ်ဆောင်နိုင်ပြီး၊ ရေရှည်ဆီမပါဘဲ တံဆိပ်ခတ်ခြင်းကို ပံ့ပိုးပေးကာ ဖိအားမြင့်ဆလင်ဒါ ပစ္စတင်များတွင် တွင်ကျယ်စွာ အသုံးပြုပါသည်။
ခြေဖဝါးပုံသဏ္ဌာန် အလုံပိတ်မျက်နှာပြင်ပေါ်ရှိ သပ်ပုံသဏ္ဍာန်အပေါက်သည် ပွတ်တိုက်မှုကို လျှော့ချပေးကာ အလုံပိတ်ခိုင်မာမှုနှင့် ညစ်ညမ်းမှုကို ခံနိုင်ရည်ရှိစေပါသည်။ တည်ဆောက်ပုံဒီဇိုင်းသည် တံဆိပ်၏ဖိအားခံနိုင်မှုစွမ်းရည်ကိုလည်း တိုးတက်စေသည်။ ယေဘူယျအားဖြင့် ၎င်းသည် ပိတ်ထားသော grooves များတွင် တပ်ဆင်ရန် မသင့်တော်ပါ။
1. ဟိုက်ဒရောလစ်နှင့် pneumatic အသုံးချပရိုဂရမ်နှစ်ခုလုံးအတွက် သင့်လျော်သည်။
2. မြင့်မားသောနှင့်ဖိအားနိမ့်အခြေအနေနှစ်ခုလုံးတွင်အလွန်ကောင်းမွန်သောတံဆိပ်ခတ်ခြင်းစွမ်းဆောင်ရည်။
3. ပွတ်တိုက်မှုနည်းခြင်း၊ အနည်းငယ်ခွဲထွက်ခြင်းခံနိုင်ရည်၊ ချောမွေ့သောရွေ့လျားမှု၊ ညီမျှသော ရွေ့လျားမှုနှင့် တည်ငြိမ်သောပွတ်တိုက်မှု၊
4. ရှည်လျားသောဝန်ဆောင်မှုဘဝ; ဆီမပါသော ချောဆီအသုံးပြုမှုများအတွက် သင့်လျော်သော၊
5. high-pressure နှင့် ultra-high-pressure sealing အတွက် သင့်လျော်သည်။
ကန့်သတ်တန်ဖိုးများသည် တစ်ပြိုင်နက်တည်း မဖြစ်ပေါ်သင့်ပါ။
|
ဖိအား (MPa) |
အပူချိန် (°C) |
မြန်နှုန်း m/s |
မီဒီယာ |
|
≤100 |
-35 မှ +100 (NBR O-ring ပါသော) |
≤6 |
ဓာတ်သတ္တုအခြေခံ ဟိုက်ဒရောလစ်ဆီများ၊ မီးခံနိုင်ရည် (HFA/HFB)၊ ဓာတ်ငွေ့များ စသည်တို့။ |
|
-20 မှ +180 (FKM O-ring ဖြင့်) |
1. တွဲဖက်အသုံးပြုနိုင်သော O-ring ပစ္စည်းများ ပါဝင်သည်- R01 Nitrile Rubber (NBR), R02 Fluoroelastomer (FKM) စသည်တို့ဖြစ်သည်။
2. တံဆိပ်ခတ်လက်စွပ်ပစ္စည်း: စံပစ္စည်း PTFE3; အခြားရရှိနိုင်သောပစ္စည်းများတွင် PTFE2၊ PTFE4 နှင့် အခြားစွမ်းဆောင်ရည်မြင့်ပလတ်စတစ်များ ပါဝင်သည်။
မှာယူမှု မော်ဒယ်- RC53-80x69.6x9.8-PTFE3-R01
Bore Diameter x Groove Diameter x Groove Width | PTFE3- ပြင်ဆင်ထားသော PTFE ပစ္စည်းကုဒ် | R01- O-ring ပစ္စည်းကုဒ်
ကန့်သတ်ဘောင်အတွင်း မည်သည့်အရွယ်အစားကိုမဆို ရနိုင်ပါသည်။
|

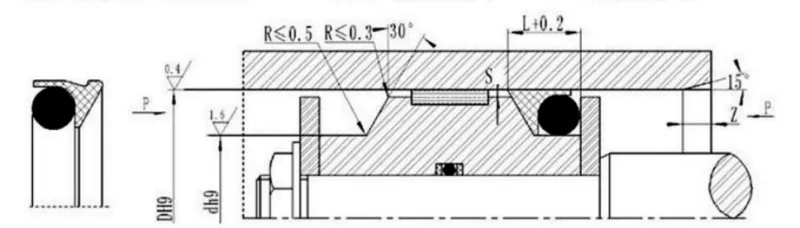

Aperture အပိုင်း D H9 |
Groove အချင်း ဃ h၉ |
Groove အကျယ် L+0.2 |
Radial clearance Smax |
ချမ်ဖာ Zmin |
O-ring ဝါယာကြိုးအချင်း လုပ်ပါ။ |
|
|
<40Mpa |
<60Mpa |
|||||
|
၁၃~၂၄ |
D-5.4 |
5.2 |
0.25 |
0.15 |
4 |
2.65 |
|
၂၅~၄၉ |
D-7.2 |
6.6 |
0.25 |
0.2 |
5 |
3.55 |
|
၅၀~၁၂၁ |
D-10.4 |
9.8 |
0.3 |
0.2 |
7 |
5.30 |
|
122~1500 |
D-13.6 |
12.8 |
0.35 |
0.25 |
10 |
7.00 |
GB1235 O-rings နှင့် တွဲဖက်အသုံးပြုနိုင်သည်။ သတ်မှတ်ထားသော အတိုင်းအတာအတွင်း မည်သည့်အရွယ်အစားကိုမဆို ပေးဆောင်နိုင်ပါသည်။
|
Aperture အပိုင်း D H9 |
Groove အချင်း ဃ h၉ |
Groove အကျယ် L+0.2 |
Radial clearance Smax |
ချမ်ဖာ Zmin |
O-ring ဝါယာကြိုးအချင်း လုပ်ပါ။ |
|
|
<40Mpa |
<60Mpa |
|||||
|
၁၂~၄၉ |
D-7.0 |
6.6 |
0.25 |
0.2 |
5 |
3.5 |
|
၅၀~၁၆၉ |
D-11.0 |
10.5 |
0.3 |
0.2 |
7 |
5.7 |
|
၁၇၀~၁၅၀၀ |
D-16.6 |
15.5 |
0.5 |
0.3 |
12 |
8.6 |
မှတ်ချက်- ဖိအားများ>60 MPa အတွက်၊ H8/8 fit tolerance ကို seal base area တွင်အသုံးပြုပြီး အလွန်မြင့်မားသောဖိအားတံဆိပ်ရှင်းလင်းရေး Smax သည် <0.05 ဖြစ်သည်။
