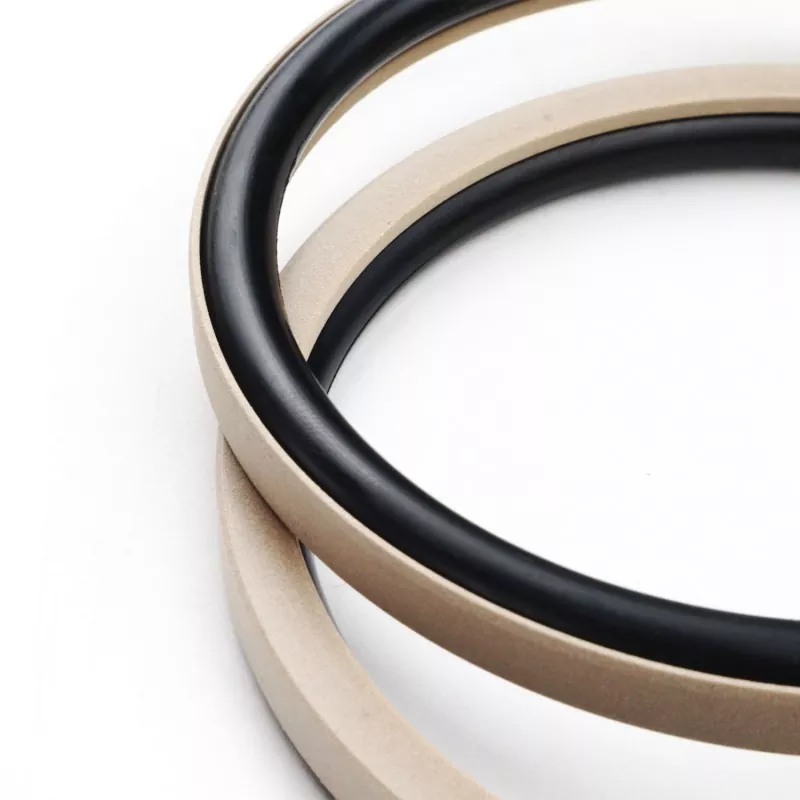

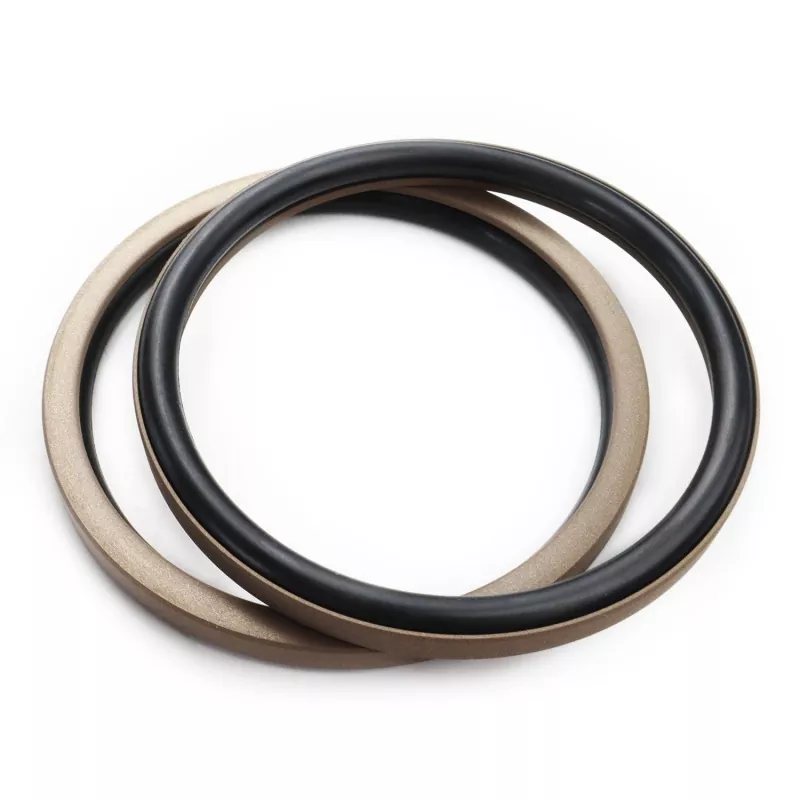

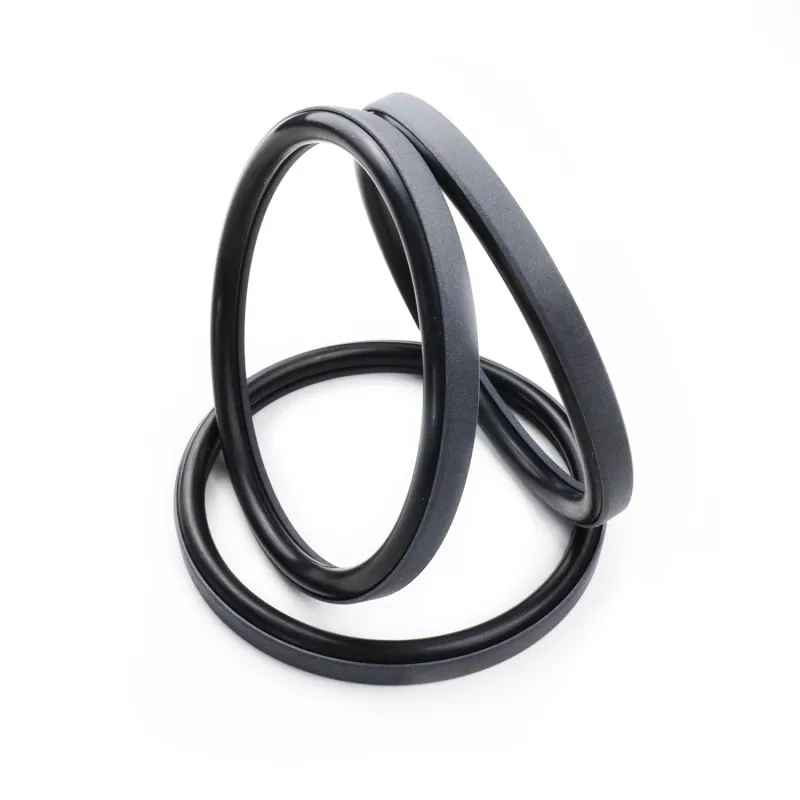

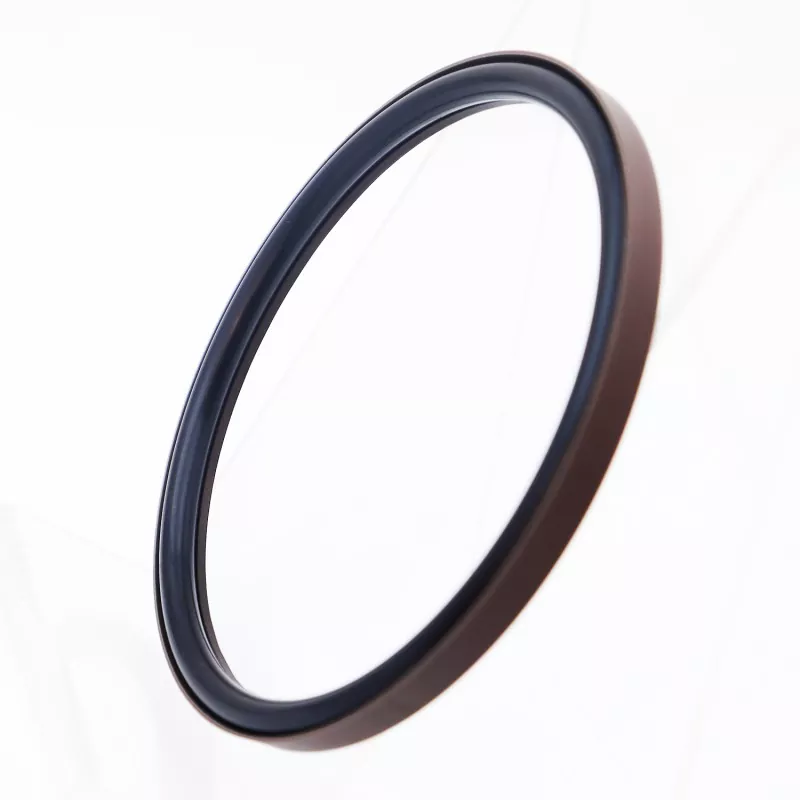

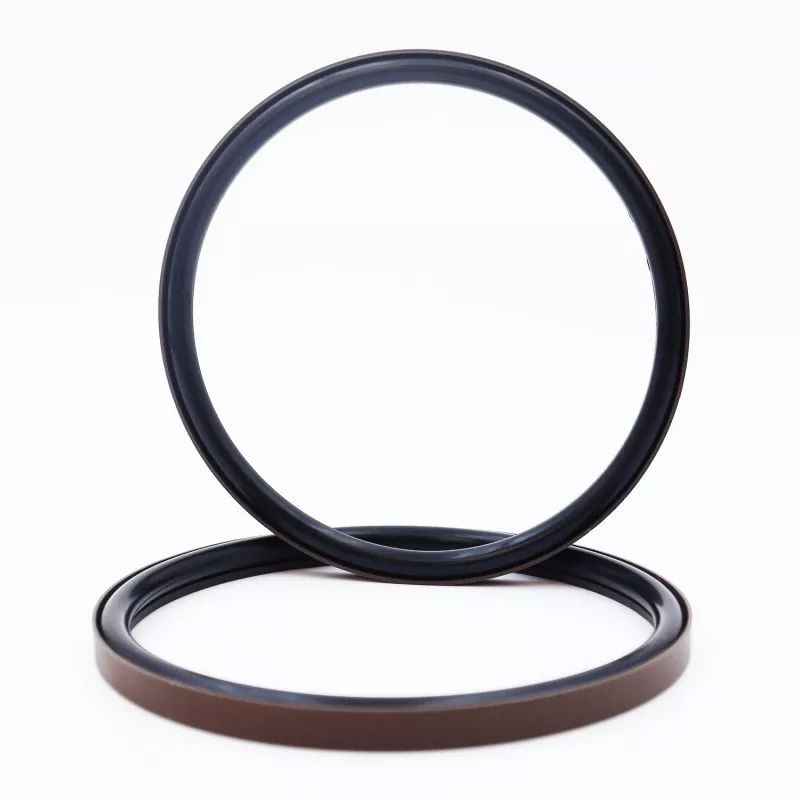

Piston အတွက် ညာဘက်ထောင့်ပေါင်းစပ်တံဆိပ်တွင် PTFE (သို့မဟုတ် PTFE ပေါင်းစပ်ထားသော) နှင့် ရော်ဘာအိုလက်စွပ်တို့ ပါဝင်ပါသည်။ ၎င်းကို ဟိုက်ဒရောလစ်နှင့် နယူးမက်တစ် ရောစပ်အသုံးပြုသည့် အက်ပလီကေးရှင်းများတွင် တစ်ကိုယ်တည်း တံဆိပ်ခတ်ခြင်းအတွက် ဒီဇိုင်းထုတ်ထားသည်။ ၎င်းကို ကိုက်ညီသော O-ring (GB1235 စံနှုန်းနှင့်အညီ) ကိုအခြေခံ၍ RC51 နှင့် RC52 စီးရီးတို့တွင် အမျိုးအစားခွဲခြားထားသည်။ ညာဘက်ထောင့် တံဆိပ်ခတ်သည့်လက်စွပ်တွင် ပါးလွှာသော နှုတ်ခမ်းဒီဇိုင်းကို ပါ၀င်ပြီး အလွန်ကောင်းမွန်သော နောက်ဆက်တွဲ လျော်ကြေးပေးနိုင်စွမ်းကို ပေးဆောင်ကာ ပိုမိုကောင်းမွန်သော တံဆိပ်ခတ်ခြင်း စွမ်းဆောင်ရည်ကို ရရှိစေပါသည်။
ထုတ်ကုန်သည် ပွတ်တိုက်မှုနှုန်းနည်းပါးပြီး ကွဲထွက်ပွတ်တိုက်မှုအနည်းငယ်ကို ပေးစွမ်းသည်။ ၎င်းသည် ဟန်ချက်ညီသော ဒိုင်းနမစ်နှင့် တည်ငြိမ်သော ပွတ်တိုက်မှုကို သေချာစေပြီး၊ "တုတ်ချော်ခြင်း" (jerky motion) မရှိဘဲ ချောမွေ့စွာ လည်ပတ်နိုင်သည်)၊ ဆီကင်းစင်သော ချောဆီအခြေအနေများကို ပံ့ပိုးပေးကာ တာရှည်ခံသော ဝန်ဆောင်မှုကို ရရှိစေသည်။
၎င်း၏ကျစ်လစ်သိပ်သည်းသောဖွဲ့စည်းပုံသည် စံချိန်စံညွှန်းများနှင့်ကိုက်ညီပြီး တပ်ဆင်ခြင်းနှင့် ပြုပြင်ထိန်းသိမ်းမှုလွယ်ကူစေရန် ခွင့်ပြုပေးသောကြောင့် အမျိုးမျိုးသော ဟိုက်ဒရောလစ်ဆလင်ဒါများ၏ ပစ္စတင်တပ်ဆင်ခြင်းများအတွက် စံပြတံဆိပ်ခတ်ခြင်းရွေးချယ်မှုတစ်ခုဖြစ်သည်။
1. ဟိုက်ဒရောလစ်နှင့် pneumatic အသုံးချပရိုဂရမ်နှစ်ခုလုံးအတွက် သင့်လျော်သည်။
2. မြင့်မားသောနှင့်ဖိအားနိမ့်ပတ်ဝန်းကျင်နှစ်ခုလုံးတွင်အလွန်ကောင်းမွန်သောတံဆိပ်ခတ်ခြင်းစွမ်းဆောင်ရည်။
3. ပွတ်တိုက်မှုနည်းခြင်း၊ ကွဲထွက်ပွတ်တိုက်မှုအနည်းဆုံး၊ ချောမွေ့သောလည်ပတ်မှု၊ ဟန်ချက်ညီသော ရွေ့လျားမှုနှင့် တည်ငြိမ်သောပွတ်တိုက်မှု၊
4. ရှည်လျားသောဝန်ဆောင်မှုဘဝ; ဆီမပါသော ချောဆီအသုံးပြုမှုများအတွက် သင့်လျော်သော၊
5. ကျစ်လစ်သိပ်သည်းသောဒီဇိုင်း; တပ်ဆင်ရန်နှင့်ထိန်းသိမ်းရန်လွယ်ကူသည်။
ကန့်သတ်တန်ဖိုးများသည် တစ်ပြိုင်နက်တည်း မဖြစ်ပေါ်သင့်ပါ။
|
ဖိအား (MPa) |
အပူချိန် (°C) |
မြန်နှုန်း m/s |
မီဒီယာ |
|
≤70 |
-35 မှ +100 (NBR O-ring ပါသော) |
≤6 |
ဓာတ်သတ္တုအခြေခံ ဟိုက်ဒရောလစ်ဆီများ၊ မီးခံနိုင်ရည် (HFA/HFB)၊ ဓာတ်ငွေ့များ စသည်တို့။ |
|
-20 မှ +180 (FKM O-ring ဖြင့်) |
1. ပါရှိသော O-ring အတွက် ပစ္စည်းများ ပါဝင်သည်- R01 Nitrile Rubber (NBR), R02 Fluoroelastomer (FKM) စသည်တို့ ဖြစ်သည်။

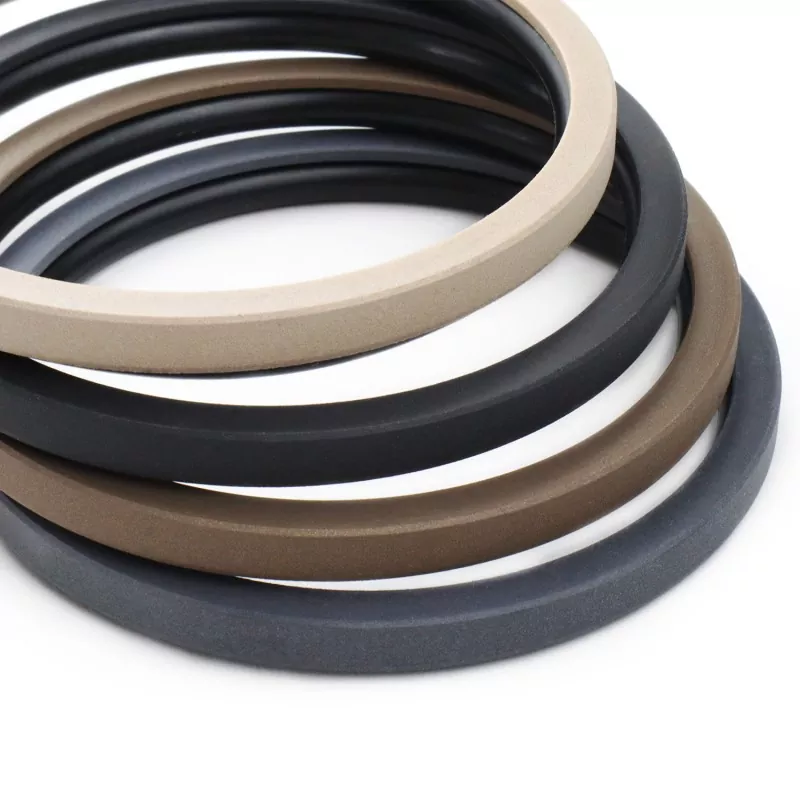

2. တံဆိပ်ခတ်လက်စွပ်ပစ္စည်း: စံပစ္စည်း PTFE3; အခြားရရှိနိုင်သောရွေးချယ်မှုများတွင် PTFE2၊ PTFE4 နှင့် အခြားစွမ်းဆောင်ရည်မြင့်ပလတ်စတစ်များ ပါဝင်သည်။
မှာယူမှုမော်ဒယ်- RC51—80x70x7.6—PTFE3—R01

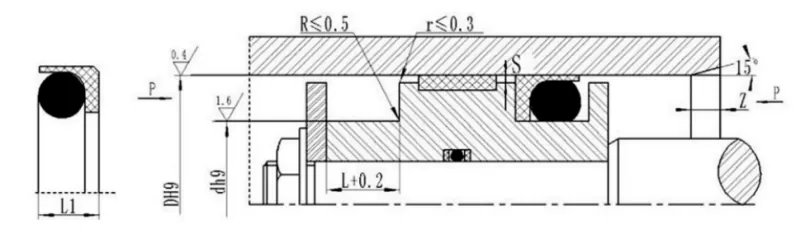

မော်ဒယ် - Cylinder Bore x Groove Diameter x Groove Width | PTFE3- ပြင်ဆင်ထားသော PTFE ပစ္စည်းကုဒ် | R01- O-ring ပစ္စည်းကုဒ်
သတ်မှတ်ထားသော အပိုင်းအခြားများအတွင်း သတ်မှတ်ချက်များကို ရရှိနိုင်ပါသည်။
|
Standard Model DH9 RC51 |
Light-load DH9 RC51-Q |
DH9 အကြီးစား RC51-Z |
Groove အချင်း ဃ h၉ |
Groove အကျယ် L+0.2 |
တံဆိပ်အမြင့် L1 |
Radial clearance Smax |
ချမ်ဖာ Zmin |
O-ring ဝိုင်ယာအချင်း ဘာလုပ်မလဲ။ |
|
|
<20MPA |
<40MPA |
||||||||
|
၈~၁၂ |
၁၂.၉~၂၃.၉ |
- |
D-3.5 |
3.2 |
2.8 |
0.2 |
0.15 |
3 |
1.8 |
|
၁၂.၉~၂၃.၉ |
၂၄~၄၉.၉ |
- |
D-5.3 |
4.2 |
3.8 |
0.25 |
0.15 |
4 |
2.65 |
|
၂၄~၄၉.၉ |
၅၀~၁၂၁.၉ |
၁၂.၉~၂၃.၉ |
D-6.8 |
5.2 |
4.7 |
0.25 |
0.2 |
5 |
3.55 |
|
၅၀~၁၂၁.၉ |
122~690.9 |
၂၄~၄၉.၉ |
D-10.0 |
7.6 |
7 |
0.3 |
0.2 |
7 |
5.30 |
|
122~690.9 |
၆၉၁~၉၉၉ |
၅၀~၁၂၁.၉ |
D-13.0 |
9.6 |
8.8 |
0.35 |
0.25 |
10 |
7.00 |
|
၆၉၁~၉၉၉ |
1000~1599 |
122~690.9 |
D-15.9 |
11.6 |
10.5 |
0.5 |
0.3 |
12 |
8.6 |
|
1000~1599 |
≥1600 |
၆၉၁~၉၉၉ |
D-17.8 |
14.8 |
13.5 |
0.6 |
0.4 |
15 |
10.0 |
|
≥1600 |
- |
1000~1599 |
D-21.2 |
17.8 |
16.3 |
0.7 |
0.6 |
20 |
12.0 |
မှတ်စုများ-1. Light-duty series သည် 30 mm ထက် ပိုကျယ်သော အပေါက်များတွင် တပ်ဆင်ရန် ပိုမိုလွယ်ကူသည်။
2. ပိတ်ထားသော grooves များတွင် တပ်ဆင်ခြင်းနှင့်ပတ်သက်၍ ကုမ္ပဏီနှင့် တိုင်ပင်ပါ။
3. 40 MPa ထက်ကျော်လွန်သောဖိအားများအတွက်၊ တံဆိပ်ခတ်အခြေခံဧရိယာအတွက် H8/f8 အံကိုက်ခံနိုင်ရည်ကို အသုံးပြုပါ။
