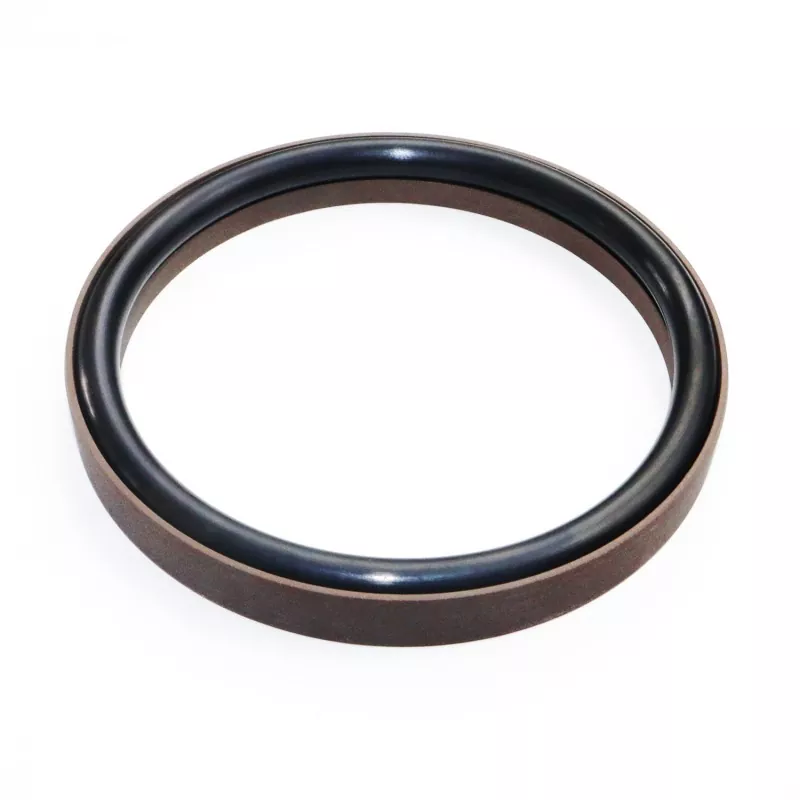

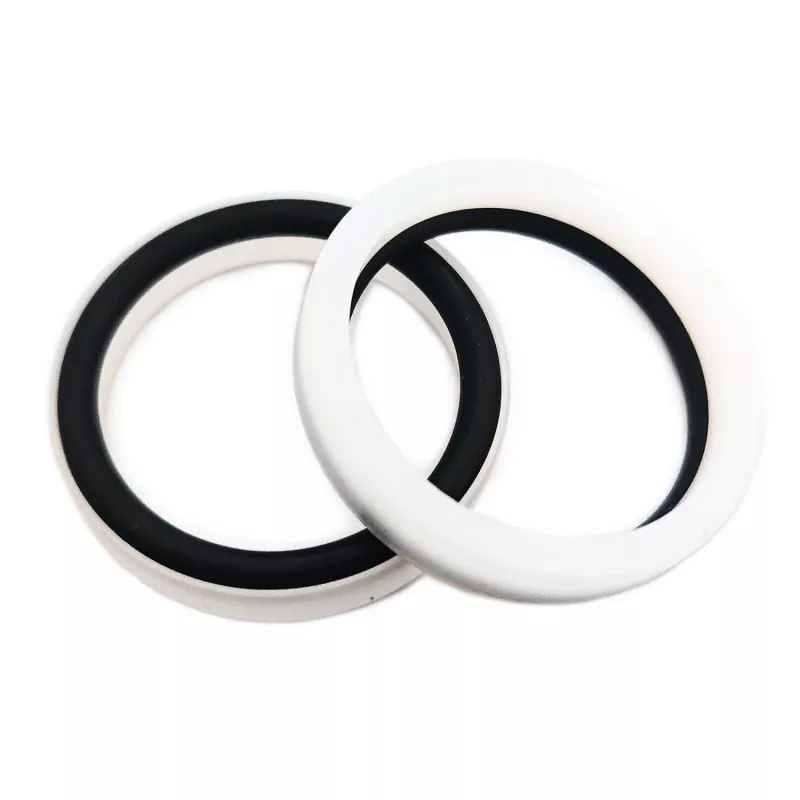

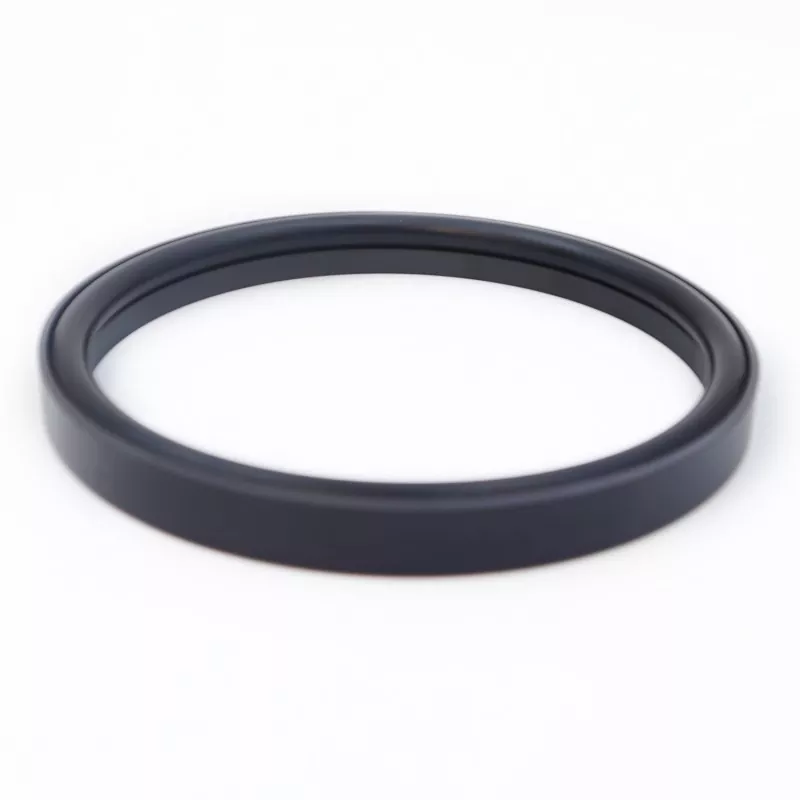

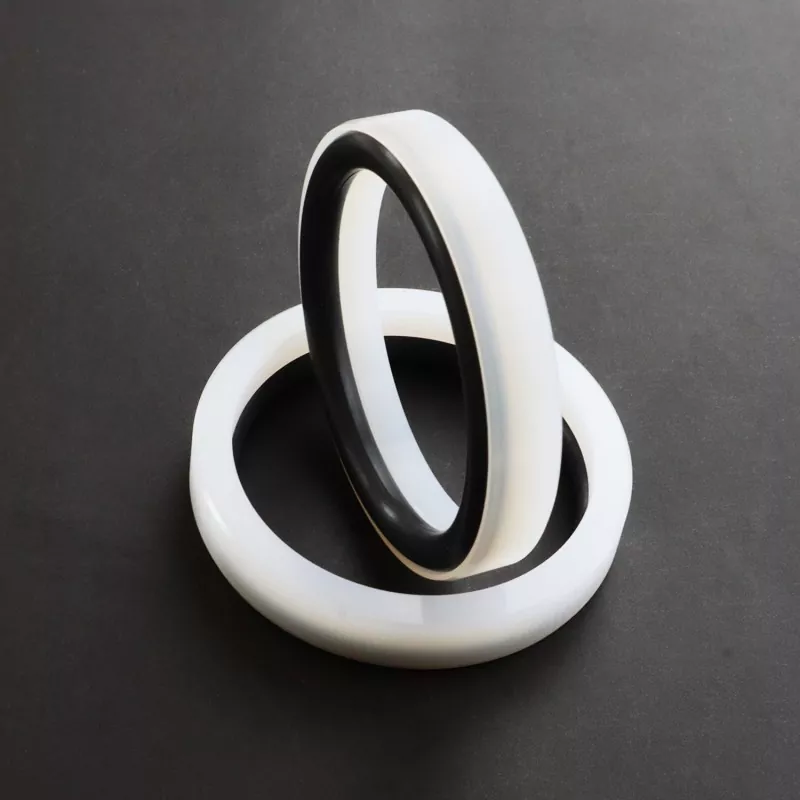

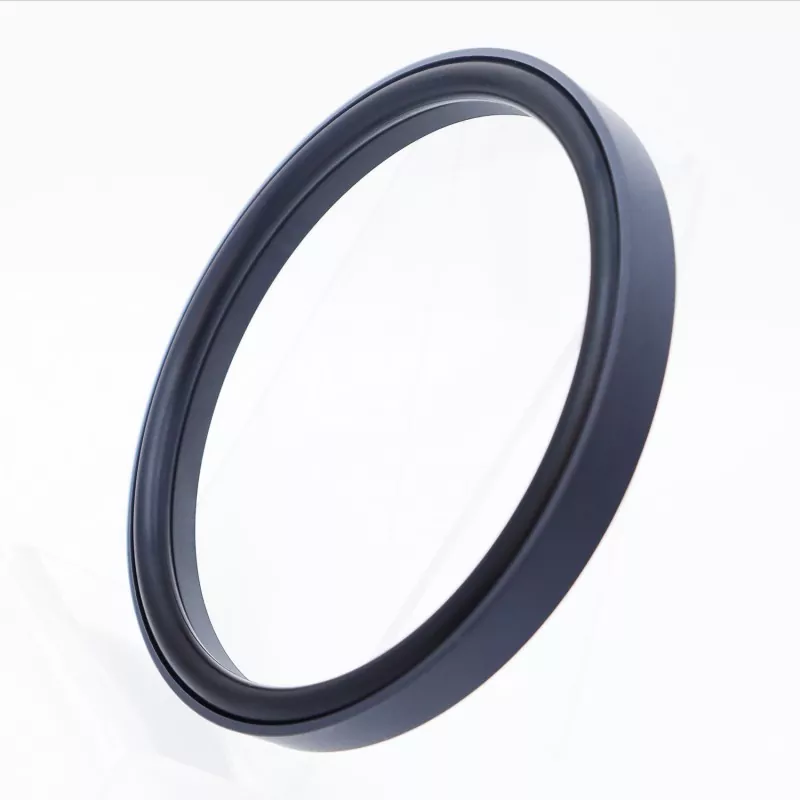

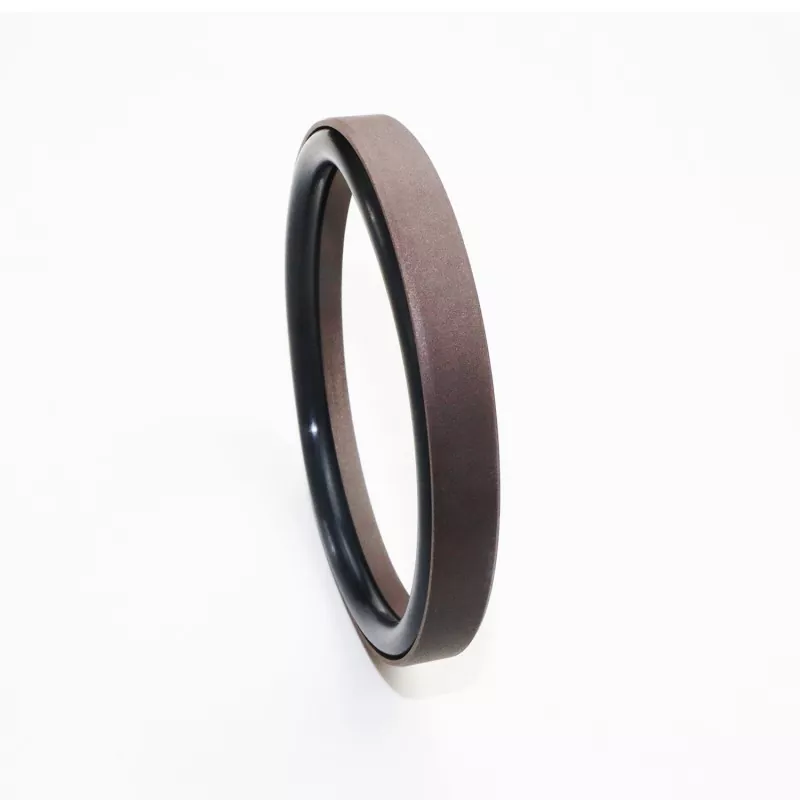

Reinforced Step Combined Seal for Rod (အလွန်မြင့်မားသောဖိအားနှင့် ရေအခြေခံအသုံးပြုမှုများအတွက် ဒီဇိုင်းထုတ်ထားသော) တွင် PTFE (သို့မဟုတ် PTFE ပေါင်းစပ်ထားသော) နှင့် ရော်ဘာ O-ring တို့ဖြင့် ပြုလုပ်ထားသည့် အားဖြည့်ထားသော ညာဘက်ထောင့်ချိတ်ကွင်းတစ်ခု ပါဝင်သည်။ အသုံးပြုထားသော သီးခြား O-ring ပေါ်မူတည်၍ RC58 နှင့် RC59 စီးရီးများတွင် ရနိုင်သည် (GB1235 စံနှုန်းနှင့် ကိုက်ညီသည်)။ ၎င်းသည် စတင်ချိန်တွင် ပွတ်တိုက်မှု နည်းပါးသော စွမ်းဆောင်ရည်ကို ပေးစွမ်းပြီး တုတ်ချော်ခြင်းမရှိဘဲ ချောမွေ့စွာ အပြန်အလှန် ရွေ့လျားမှုကို သေချာစေကာ ဆီကင်းစင်သော ပတ်ဝန်းကျင်တွင် ရေရှည်လည်ပတ်ရန်အတွက် သင့်လျော်သောကြောင့် စက်ချို့ယွင်းမှု ဖြစ်နိုင်ခြေကို သိသိသာသာ လျှော့ချပေးပြီး ပြုပြင်ထိန်းသိမ်းမှု ကုန်ကျစရိတ်ကို လျှော့ချပေးပါသည်။
အလုံပိတ်လက်စွပ်၏ အကောင်းဆုံးအထူကြောင့်၊ တံဆိပ်သည် ရေ သို့မဟုတ် အခြားသော ပျစ်စွတ်နိမ့်သောမီဒီယာနှင့် အသုံးပြုသည့်အခါတွင်ပင် တံဆိပ်တုံးသည် ထိရောက်စွာလုပ်ဆောင်သည်။ အားဖြည့်ထားသောတံဆိပ်ခတ်ကွင်း၏ဖွဲ့စည်းပုံဒီဇိုင်းသည် မြင့်မားပြီး အလွန်မြင့်မားသောဖိအားများကိုခံနိုင်ရည်ရှိစေပါသည်။ ယေဘူယျအားဖြင့်၊ ဤတံဆိပ်ကို အပိတ်အပေါက်ထဲတွင် တပ်ဆင်၍မရပါ။
1. ပွတ်တိုက်မှုနည်းခြင်း- အနည်းငယ်မျှသော စတင်မှုခုခံမှု၊ ချောမွေ့သောရွေ့လျားမှု၊
2. ရှည်လျားသောဝန်ဆောင်မှုသက်တမ်း- ဆီမပါသော ချောဆီအသုံးပြုမှုများအတွက် သင့်လျော်သည်။
3. high-pressure နှင့် ultra-high-pressure systems များအပြင် ရေကဲ့သို့ viscosity low media များ ၊
ကန့်သတ်တန်ဖိုးများသည် တစ်ပြိုင်နက်တည်း မဖြစ်ပေါ်သင့်ပါ။
|
ဖိအား (MPa) |
အပူချိန် (°C) |
မြန်နှုန်း m/s |
မီဒီယာ |
|
≤200 |
-35 မှ +100 (NBR O-ring ပါသော) |
≤6 |
ဓာတ်သတ္တုအခြေခံ ဟိုက်ဒရောလစ်ဆီများ၊ မီးခံနိုင်ရည်များ (HFA/HFB)၊ ရေ စသည်တို့။ |
|
-20 မှ +200 (FKM O-ring ဖြင့်) |
1. တွဲဖက်အသုံးပြုနိုင်သော O-ring ပစ္စည်းများ- RO1 Nitrile Rubber (NBR)၊ RO2 Fluoroelastomer (FKM) စသည်တို့ ပါဝင်သည်။
2. တံဆိပ်ခတ်လက်စွပ်ပစ္စည်း: စံပစ္စည်း PTFE3; အစားထိုးပစ္စည်းများတွင် PTFE2၊ PTFE4 နှင့် အခြားစွမ်းဆောင်ရည်မြင့် ပလတ်စတစ်များ ပါဝင်သည်။
မှာယူမှုမော်ဒယ်- RC58—80x69.2x10.5—PTFE3—R01
မော်ဒယ် - Bore Diameter x Groove Diameter x Groove Width | PTFE3 - ပြုပြင်ထားသော PTFE ပစ္စည်းကုဒ် | R01 - O-ring ပစ္စည်းကုဒ်
ကန့်သတ်ဘောင်အတွင်း သတ်မှတ်ချက်များကို ရရှိနိုင်ပါသည်။
|

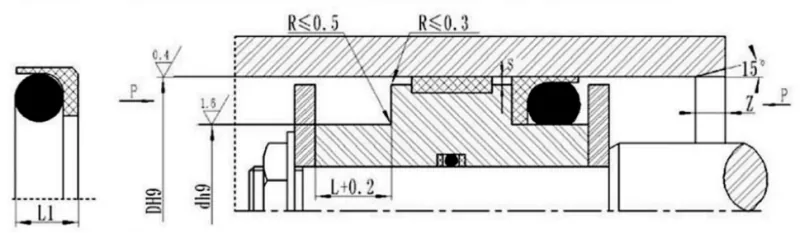

Standard Model DH9 RC58 |
Light-load DH9 RC58-Q |
DH9 အကြီးစား RC58-Z |
Groove အချင်း ဃ h၉ |
Groove အကျယ် L+0.2 |
တံဆိပ်အမြင့် L1 |
ထောင့်အချင်းဝက် Rmax |
Radial clearance Smax |
ချမ်ဖာ Zmin |
O-ring ဝါယာကြိုးအချင်း လုပ်ပါ။ |
|
|
<20MPA |
<60MPA |
|||||||||
|
၈~၁၂.၉ |
၁၃~၂၃.၉ |
- |
D-3.7 |
4.7 |
4.2 |
0.3 |
0.2 |
0.15 |
3 |
1.8 |
|
၁၃~၂၃.၉ |
၂၄~၄၉.၉ |
၉~၁၂.၉ |
D-5.4 |
6.1 |
5.5 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
၂၄~၄၉.၉ |
၅၀~၁၂၁.၉ |
၁၃~၂၃.၉ |
D-7.1 |
7.6 |
6.8 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
၅၀~၁၂၁.၉ |
122~690.9 |
၂၄~၄၉.၉ |
D-10.8 |
10.5 |
9.6 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
122~690.9 |
၆၉၁~၉၉၉ |
၅၀~၁၂၁.၉ |
D-14.3 |
13.6 |
12.4 |
0.6 |
0.35 |
0.25 |
10 |
7.00 |
|
၆၉၁~၉၉၉ |
1000~1599 |
122~690.9 |
D-17.2 |
15.5 |
14.1 |
0.7 |
0.5 |
0.3 |
12 |
8.6 |
|
1000~1599 |
>၁၆၀၀ |
၆၉၁~၉၉၉ |
D-20 |
18.6 |
16.8 |
0.8 |
0.6 |
0.4 |
15 |
10.0 |
|
>၁၆၀၀ |
- |
1000~1599 |
D-24 |
21.8 |
19.8 |
1 |
0.7 |
0.6 |
20 |
12.0 |
မှတ်ချက်- ဖိအားများ> 60 MPa အတွက်၊ တံဆိပ်အခြေခံဧရိယာတွင် H8/f8 အံကိုက်ခံနိုင်ရည်ကို အသုံးပြုသည်။ အလွန်မြင့်မားသောဖိအားတံဆိပ်ခတ်ခြင်းအတွက် Smax < 0.05 ။
GB1235 O-rings နှင့် တွဲဖက်အသုံးပြုနိုင်သည်။ သတ်မှတ်ထားသော ကန့်သတ်ဘောင်အတွင်း မည်သည့်အရွယ်အစားကိုမဆို ပေးဆောင်နိုင်ပါသည်။
|
Aperture အပိုင်း D H9 |
Groove အချင်း ဃ h၉ |
Groove အကျယ် L+0.2 |
Radial clearance Smax |
ထောင့်အချင်းဝက် Rmax |
ချမ်ဖာ Zmin |
O-ring ဝါယာကြိုးအချင်း လုပ်ပါ။ |
|
|
<20MPA |
<60MPA |
||||||
|
၁၀~၅၄ |
D-7.1 |
7.5 |
0.25 |
0.2 |
0.4 |
5 |
3.5 |
|
၅၅~၁၆၅ |
D-11.5 |
11.0 |
0.3 |
0.2 |
0.5 |
7 |
5.7 |
|
166~1500 |
D-17.2 |
15.5 |
0.5 |
0.3 |
0.7 |
12 |
8.6 |
