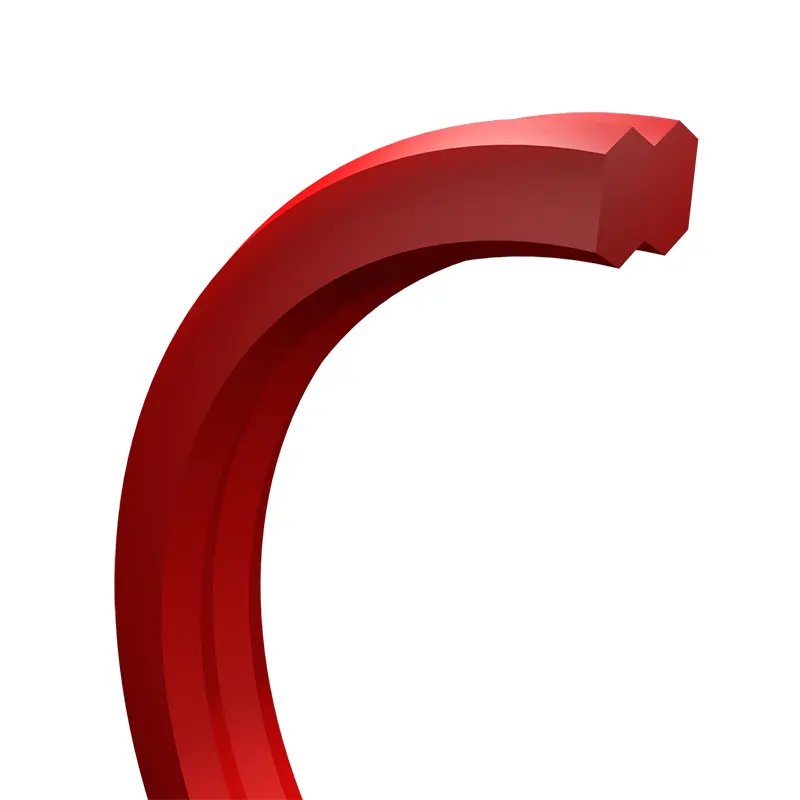

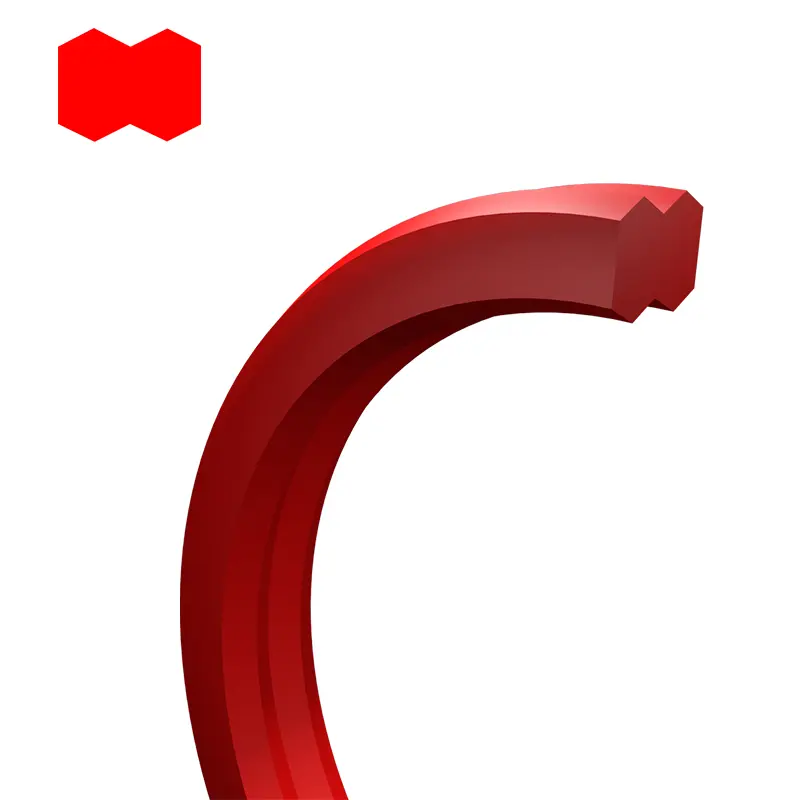

လက်ရှိဟိုက်ဒရောလစ်ဆလင်ဒါဒီဇိုင်းဒီဇိုင်း, O-Rings သို့မဟုတ် O-O-Ring + ထိန်းသိမ်းထားသည့်လက်စွပ်ပေါင်းစပ်မှုများကိုတည်ငြိမ်သောတံဆိပ်များအဖြစ်အသုံးပြုသည်။ သို့သော်ဤတံဆိပ်ခတ်ဖြေရှင်းချက်သည်စည်းဝေးပွဲစဉ်အတွင်းအန္တရာယ်များတွင်အချို့သောအန္တရာယ်များရှိသည်။ ဤဖြေရှင်းချက်သည်ဖိအားများနှင့်ဖုန်ထိုးဖောက် 0 င်ရောက်မှုအတွက်အားနည်းချက်များရှိသည်ကိုလည်းပြသသည်။ ဤကိစ္စတွင် dumbbell-shaped တံဆိပ်ခတ်ထားသောလက်စွပ်ကိုမူရင်းတစ်ခု၏တည်ငြိမ်သောဟိုက်ဒရောလစ်တံဆိပ်ခတ်အဖြစ်စံပြအစားထိုးအဖြစ်အသုံးပြုနိုင်သည်။
ထုတ်ကုန်အင်္ဂါရပ်များနှင့် application များ:
နည်းပညာဆိုင်ရာအချက်အလက်များ
ဖိအား: 50mpa အထိ။
အပူချိန်: -35 ℃ ... + 110 ℃။
ပစ္စည်း: Polyurethane ။
installation လိုအပ်ချက်များ
(1) installation chamfer c ကို groove deplth ၏တန်ဖိုးအရရွေးချယ်သည် (MM)
ဘယ်အချိန်မှာ w <3; c≥3။
ဘယ်အချိန်မှာ w> 3; c≥5။
(2) မျက်နှာပြင် finish ကို
| တံဆိပ်ခတ်အမျိုးအစား | မျက်နှာပြင် | ရာခေျား | rz | rmax |
| radial တံဆိပ်ခတ် | မျက်နှာပြင်များ (ဘိတ်, ပစ္စတင်, ရိုးတံ) | ≤1.6 | ≤6.3 | ≤10 |
| groove အောက်ခြေ | ≤3.2 | ≤6.3 | ≤16 | |
| ဘက် | ≤3.2 | ≤6.3 | ≤16 |
(3) dumbbell-shaped တံဆိပ်ခတ်ကွင်းသည်အောက်ပါစမ်းသပ်မှုများအရယိုစိမ့်မှုမရှိခြင်းနှင့်ထုတ်ယူခြင်းကိုခံနိုင်ရည်ရှိသည်။
|
|
မြင့်ဗို့အားစမ်းသပ်မှု | ဖိအား pulsation စစ်ဆေးမှု |
| P | 40 / 52MPA | 30mpa |
| အပူချိန် t | 100 ℃ / 80 ℃ | 60 ℃အများဆုံးလောင်စာ tank အပူချိန် |
| အလယ်အလတ်ဖြစ်သော | ဟိုက်ဒရောလစ်ရေနံ HLP 46 | ဟိုက်ဒရောလစ်ရေနံ HLP 46 |
| စမ်းသပ်မှုအခြေအနေများအောက်မှာ | 72h | 500000 ဖိအား pulsation |
(4) အကောင်းဆုံးတံဆိပ်ခတ်ခြင်း Gap:
ဆလင်ဒါဘွား - H8
လက်များ - G6
တံဆိပျစ်သည်ထုတ်ယူခြင်းကိုအလွန်ခံနိုင်ရည် ရှိ. 0.2 မီလီမီတာ၏ radial seal sealing Gap s ကိုအောင်မြင်နိုင်သည်။
နိမ့်သောအပူချိန်အသုံးပြုမှုတွင်ဆလင်ဒါနှင့်ပစ္စတင်လှံတံသို့လမ်းညွှန်လက်များမှသွေဖီမှုများကိုရှောင်ရှားသင့်သည်။

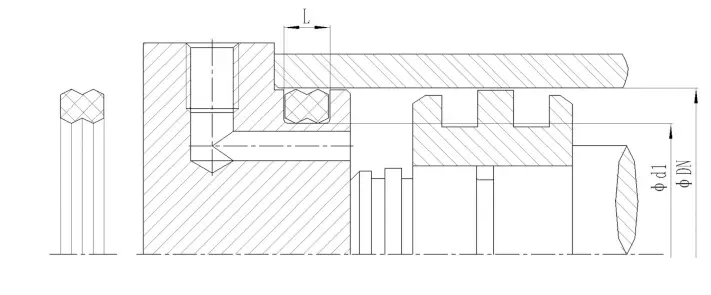

installation အကြံပြုချက်များ
အကျိုးဖြစ်ထွန်းမှု
O-Rings သို့မဟုတ် O-Ring + ထိန်းသိမ်းထားသည့်လက်စွပ်ပေါင်းစပ်ခြင်းနှင့်နှိုင်းယှဉ်လျှင် Dumbbell တံဆိပ်များသည်အောက်ပါအားသာချက်များရှိသည်။
(1) လိမ်ဖို့အလွန်ခံနိုင်ရည်
(2) တပ်ဆင်ရန်လွယ်ကူသည်
(3) ရှည်လျားသောဝန်ဆောင်မှုဘဝ
(4) မြင့်မားသောဖိအားခုခံ
လေှျာက်လွှာ
dumbbell တံဆိပ်များကိုဟိုက်ဒရောလစ်ဆလင်ဒါများတွင်အသုံးပြုလေ့ရှိသည်။
(1) forklifts
(2) ဆောက်လုပ်ရေးစက်ယန္တရား hydraulics
(3) စက်မှုလုပ်ငန်းဟိုက်ဒရောလစ်
(4) စက်ကိရိယာများ
(5) ဆေးထိုးစက်များ
(6) ဟိုက်ဒရောလစ်စာနယ်ဇင်းများ
(7) အရာတစ်ခု Valves
