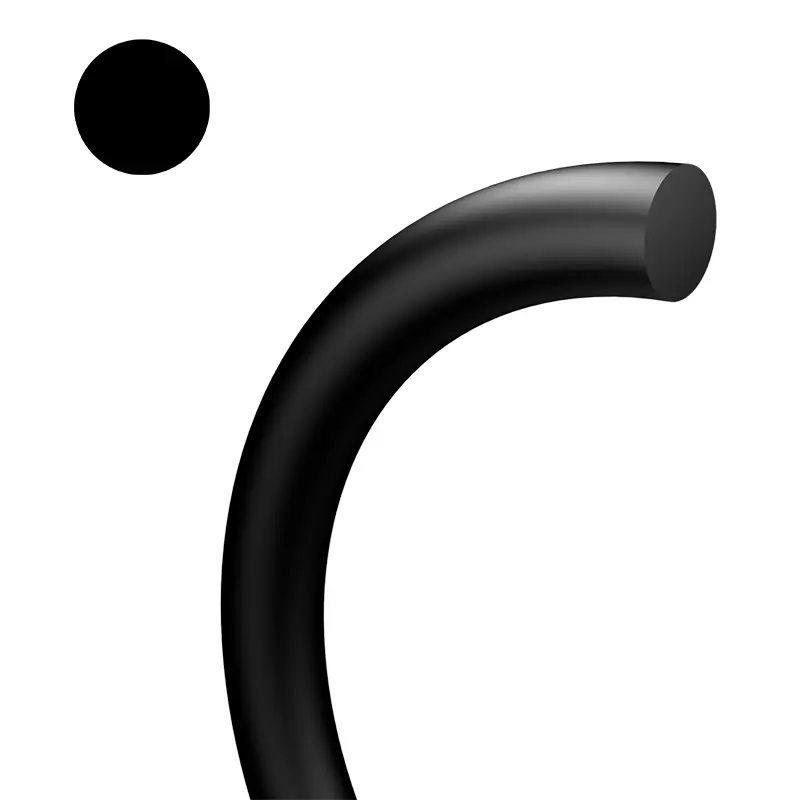

O-rings များသည် ဟိုက်ဒရောလစ်၊ pneumatic အစိတ်အပိုင်းများနှင့် စနစ်ကိရိယာများတွင် အသုံးပြုသည့် ရေပန်းအစားဆုံး တံဆိပ်များဖြစ်ပြီး တံဆိပ်ခတ်သည့်အချိန်များတွင် တွင်ကျယ်စွာ အသုံးပြုကြသည်။
O-rings များကို အလုံပိတ်ဒြပ်စင်များအပြင် ဟိုက်ဒရောလစ်လျှောတံဆိပ်များနှင့် ဖုန်မှုန့်ကွင်းများအတွက် အတင်းအကြပ်အသုံးပြုသည့်ဒြပ်စင်များအဖြစ် အသုံးပြုနိုင်ပါသည်။ သတ်မှတ်ထားသော အပူချိန်၊ ဖိအားများနှင့် မတူညီသော အရည်နှင့် ဓာတ်ငွေ့ မီဒီယာအောက်တွင်၊ ဤထုတ်ကုန်များသည် အငြိမ် သို့မဟုတ် ရွေ့လျားနေသည့် အခြေအနေတွင် တံဆိပ်ခတ်များအဖြစ် လုပ်ဆောင်နိုင်သည်။ စက်မှုလုပ်ငန်းနယ်ပယ်တွင်၊ ပြုပြင်ထိန်းသိမ်းရန်အတွက် တံဆိပ်တစ်ခုတည်းဖြစ်စေ သို့မဟုတ် အာကာသယာဉ်၊ မော်တော်ယာဥ်လုပ်ငန်းနှင့် အထွေထွေစက်မှုလုပ်ငန်းစသည့် လုပ်ငန်းများတွင် O-rings များသည် နေရာတိုင်းနီးပါးတွင် ရှိနေသည်ဟု ဆိုနိုင်သည်။
ထုတ်ကုန်အင်္ဂါရပ်များနှင့် အပလီကေးရှင်းများ-
O-ring များသည် အားသာချက်များစွာရှိသည်။
(1) ငြိမ်သက်တံဆိပ်ခတ်ခြင်းနှင့် ရွေ့လျားတံဆိပ်ခတ်ခြင်းအပါအဝင် တံဆိပ်ခတ်ခြင်းပုံစံအမျိုးမျိုးအတွက် သင့်လျော်သည်။
(2) လည်ပတ်ရွေ့လျားမှု၊ axial reciprocating လှုပ်ရှားမှု သို့မဟုတ် ပေါင်းစပ်လှုပ်ရှားမှုကဲ့သို့သော ရွေ့လျားမှုမုဒ်အမျိုးမျိုးအတွက် သင့်လျော်သည်။
(၃) ရေနံ၊ ရေ၊ ဓာတ်ငွေ့၊ ဓာတုမီဒီယာ သို့မဟုတ် အခြားသော ရောစပ်မီဒီယာများ အပါအဝင် မတူညီသော တံဆိပ်ခတ်မီဒီယာအမျိုးမျိုးအတွက် သင့်လျော်သည်။
(4) အပိုင်းပိုင်းဖွဲ့စည်းပုံသည် အလွန်ရိုးရှင်းပြီး ၎င်းသည် သပ်ရပ်သော တံဆိပ်ခတ်ခြင်းအကျိုးသက်ရောက်မှု၊ ယုံကြည်စိတ်ချရသော တံဆိပ်ခတ်ခြင်းစွမ်းဆောင်ရည်၊ ကျစ်လစ်သိပ်သည်းသောဖွဲ့စည်းပုံ၊
(၅) ပစ္စည်းအမျိုးအစားများစွာ ရှိပါသည်။
(၆) ကုန်ကျစရိတ်သက်သာခြင်း၊
(၇) ဒိုင်းနမစ် ပွတ်တိုက်မှု ခံနိုင်ရည်မှာ အတော်လေး သေးငယ်သည်။

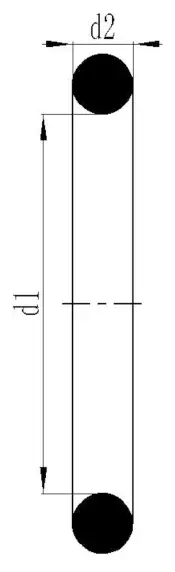

O-ring စံနှုန်းများစာရင်းကို အောက်ပါဇယားတွင် ပြထားသည်။

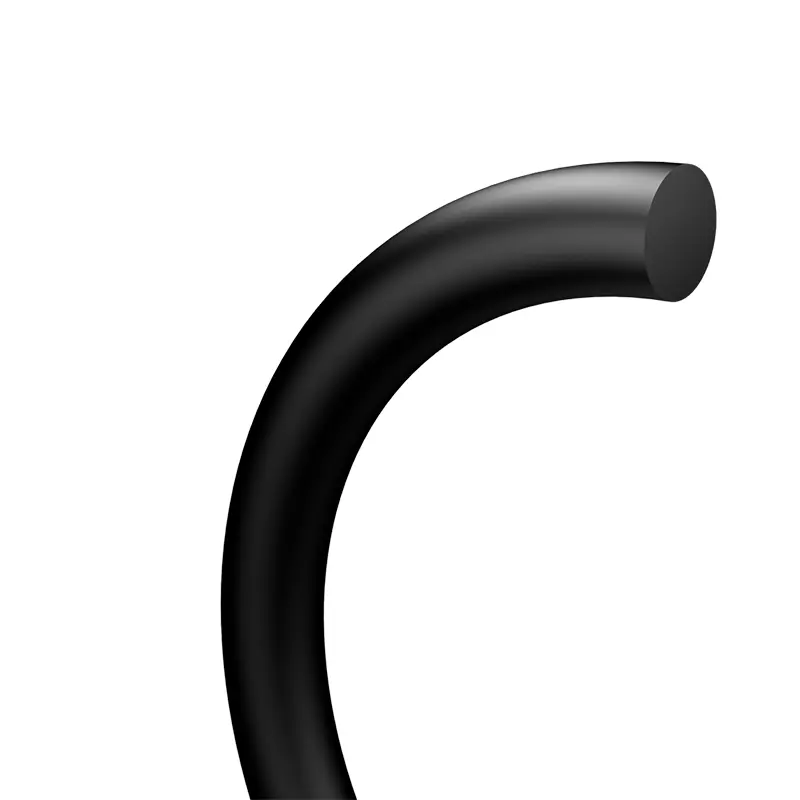

| ဇယား 1-1 O-ring စံနှုန်းများစာရင်း | |||||||
| စံ | O-ring ဖြတ်ပိုင်းအချင်း d2 |
 |
|||||
| American Standard AS 568 ဗြိတိသျှစံနှုန်း BS 1516 |
1.7 8 |
2.62 | 3.53 | 5.33 | 6.99 | - | |
| ဂျပန်စံနှုန်း JIS B 2401 | 1.9 | 2.4 | 3.1 | 3.5 | 5.7 | 8.4 | |
| နိုင်ငံတကာ စံချိန်စံညွှန်း IS0 3601/1 ဂျာမန်စံနှုန်း DIN 3771/1 တရုတ်စံနှုန်း GB 3452.1 | 1.8 | 2.65 | 3.55 | 5.30 | 7.00 | - | |
| တရုတ်စံနှုန်း GB1235 | 1.9 | 2.4 | 3.1 | 3.5 | 5.7 | 8.6 | |
| နှစ်သက်ရာမက်ထရစ်အရွယ်အစားများ | 1.0 | 1.5 | 2.0 | 2.5 | 3.0 | 3.5 | |
| 4.0 | 4.5 | 5.0 | 5.5 | 6.0 | 7.0 | ||
| 8.0 | 10.0 | 12.0 | - | - | - | ||
| American Standard AS 568 (900 Series) |
1.0 2 |
1.42 | 1.63 | 1.83 | 1.98 | 2.08 | |
|
2.2 1 |
2.46 | 2.95 | 3.00 | - | - | ||
တံဆိပ်ခတ်ခြင်း ယန္တရား
O-ring သည် အလိုအလျောက် နှစ်လမ်းသွား တံဆိပ်ခတ်ထားသော ဒြပ်စင်ဖြစ်သည်။ တပ်ဆင်စဉ်အတွင်း၊ ၎င်း၏ အချင်းနှင့် အဆစ်ကြိုတင် ဖိသိပ်မှုသည် စနစ်ဖိအား တိုးလာသည်နှင့်အမျှ O-ring ၏ ကနဦး တံဆိပ်ခတ်နိုင်စွမ်းကို ဆုံးဖြတ်သည်။
(၁) ဖိသိပ်မထားသော အခြေအနေ
(၂) ဖိအားမရှိဘဲ ဖိသိပ်ထားသော အခြေအနေ
(၃) ဖိအား
စွမ်းဆောင်ရည်သတ်မှတ်ချက်များ
ဇယား 1-2 O-ring စွမ်းဆောင်ရည် ကန့်သတ်ချက်များ
| စံ | ငြိမ်တံဆိပ် | Dynamic တံဆိပ် |
| အလုပ်ဖိအား | လက်စွပ်ကိုထိန်းသိမ်းခြင်းမရှိဘဲ၊ အမြင့်ဆုံး 20MPa အထိရောက်ရှိနိုင်သည်။ ထိန်းသိမ်းခြင်းလက်စွပ်ဖြင့်၊ အများဆုံး 40MPa ကိုရောက်ရှိနိုင်သည်- အထူးထိန်းသိမ်းသည့်လက်စွပ်ဖြင့်၊ အမြင့်ဆုံး 200MPa အထိရောက်ရှိနိုင်သည်။ | လက်စွပ်ကိုထိန်းသိမ်းခြင်းမရှိဘဲ၊ အမြင့်ဆုံးဖိအားသည် 5MPa သို့ရောက်ရှိနိုင်သည်။ retaining ring နှင့်အတူ ဖိအားပိုများသည်။ |
| အရှိန် | အပြန်အလှန်လှည့်ပတ်မှု 0.5m/s အမြင့်ဆုံး၊ 2m/s အမြင့်ဆုံး | |
| အပူချိန် | အထွေထွေအချိန်များ- -30~+110၊ အထူးအချိန်အခါများ--60~+250၊ အလှည့်ကျအချိန်များ- -30~+80 | |
| လတ် | (Material Properties Table ကိုကြည့်ပါ) | |
O-ring ရွေးချယ်မှု
1. လုပ်ငန်းအလတ်စားနှင့် လုပ်ငန်းခွင်အခြေအနေများ
O-ring ပစ္စည်းကို ရွေးချယ်သည့်အခါ၊ အလုပ်လုပ်သည့်ကြားခံနှင့် လိုက်ဖက်ညီမှုကို ဦးစွာထည့်သွင်းစဉ်းစားရမည်ဖြစ်ပြီး ဖိအား၊ အပူချိန်၊ စဉ်ဆက်မပြတ်အလုပ်လုပ်ချိန်နှင့် အလုံပိတ်အစိတ်အပိုင်း၏ လည်ပတ်မှုစက်ဝန်းကဲ့သို့သော လုပ်ငန်းခွင်အခြေအနေများကိုလည်း ထည့်သွင်းစဉ်းစားရမည်ဖြစ်သည်။ အလှည့်ကျအခြေအနေတွင် အသုံးပြုပါက ပွတ်တိုက်မှုအပူကြောင့် ဖြစ်ပေါ်လာသော အပူချိန်မြင့်တက်မှုကို ထည့်သွင်းစဉ်းစားရပါမည်။ မတူညီသော တံဆိပ်ခတ်ထားသော ပစ္စည်းများတွင် မတူညီသော ရုပ်ပိုင်းဆိုင်ရာနှင့် ဓာတုဂုဏ်သတ္တိများရှိသည်၊ အသေးစိတ်အတွက် "Material Properties Table" ကို ဖတ်ရှုပါ။
2. Seal type နှင့် installation groove အရွယ်အစား
(1) တံဆိပ်ခတ်ခြင်းပုံစံအရ၊ ၎င်းကို static seal (ကပ်လျက်မျက်နှာပြင်များကြားတွင် ရွေ့လျားမှုမရှိသောတံဆိပ်) နှင့် dynamic seal (အလုံပိတ်အစိတ်အပိုင်းများကြား အပြန်အလှန်ရွေ့လျားမှုဖြင့် တံဆိပ်ခတ်ခြင်း) ဟူ၍ ခွဲခြားနိုင်သည်။
(၂) တံဆိပ်ခတ်ခြင်း၏ ရည်ရွယ်ချက်အရ ၎င်းကို အပေါက်တံဆိပ်၊ ရိုးတံတံဆိပ်နှင့် rotary တံဆိပ်ဟူ၍ ခွဲခြားနိုင်သည်။
(၃) တပ်ဆင်မှုပုံစံအရ၊ ၎င်းကို axial တပ်ဆင်ခြင်း (၎င်း၏လက်ဝါးကပ်တိုင်အပိုင်းသည် တပ်ဆင်ပြီးနောက် axially ပုံပျက်နေသည်) နှင့် radial တပ်ဆင်ခြင်း (၎င်း၏လက်ဝါးကပ်တိုင်အပိုင်းသည် တပ်ဆင်ပြီးနောက်တွင် အလျားလိုက်ပုံပျက်နေသည်) ဟူ၍ ခွဲခြားနိုင်သည်။

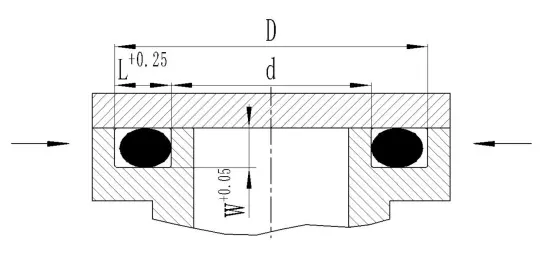

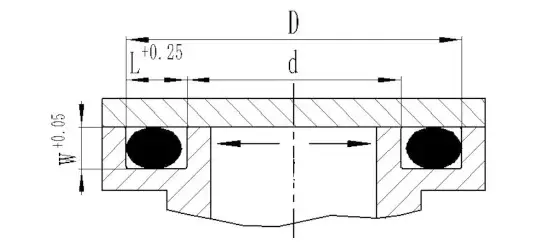

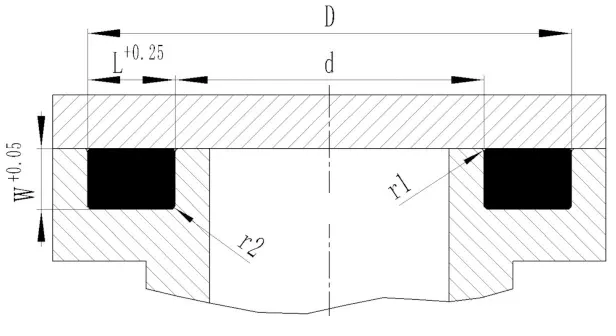

①Axial static တံဆိပ်
ဇယား 1-3 Axial static seal တပ်ဆင်ခြင်း groove အတိုင်းအတာ
| O-ring ဝါယာအချင်း d2 | Groove အတိမ်အနက် W+0.05 | Groove အကျယ် L+0.25 | O-ring ဝါယာအချင်း d2 | Groove အတိမ်အနက် W+0.05 | Groove အကျယ် L+0.25 | O-ring ဝါယာအချင်း d2 | Groove အတိမ်အနက် W+0.05 | Groove အကျယ် L+0.25 |
| 1 | 0.7 | 1.4 | 2.7 | 2.1 | 3.8 | 5.7 | 4.6 | 7.6 |
| 1.2 | 0.9 | 1.6 | 2.8 | 2.1 | 4 | 6 | 4.8 | 8.1 |
| 1.25 | 0.9 | 1.7 | 3 | 2.3 | 4.1 | 6.5 | 5.3 | 8.6 |
| 1.3 | 1 | 1.7 | 3.1 | 2.4 | 4.2 | 6.99 | 5.7 | 9.7 |
| 1.5 | 1.1 | 2.1 | 3.5 | 2.7 | 4.8 | 7 | 5.7 | 9.7 |
| 1.6 | 1.2 | 2.2 | 3.53 | 2.7 | 4.9 | 7.5 | 6.2 | 10.1 |
| 1.78 | 1.3 | 2.5 | 3.55 | 2.7 | 5 | 8 | 6.6 | 10.7 |
| 1.8 | 1.3 | 2.6 | 3.6 | 2.8 | 5.1 | 8.4 | 7.1 | 11.1 |
| 1.9 | 1.4 | 2.7 | 3.7 | 2.9 | 5.2 | 8.5 | 7.2 | 11.3 |
| 2 | 1.5 | 2.8 | 4 | 3.1 | 5.5 | 9 | 7.6 | 12 |
| 2.2 | 1.6 | 3.1 | 4.3 | 3.3 | 5.9 | 9.5 | 8.1 | 12.5 |
| 2.4 | 1.8 | 3.3 | 4.5 | 3.5 | 6.1 | 10 | 8.5 | 13.6 |
| 2.5 | 1.9 | 3.5 | 5 | 4 | 6.7 | 10.5 | 8.9 | 14 |
| 2.6 | 2 | 3.6 | 5.3 | 4.2 | 7.2 | 11 | 9.4 | 14.7 |
| 2.62 | 2 | 3.7 | 5.33 | 4.2 | 7.3 | 12 | 10.4 | 15.7 |
| 2.65 | 2 | 3.8 | 5.5 | 4.5 | 7.4 | 15 | 13.2 | 19.4 |

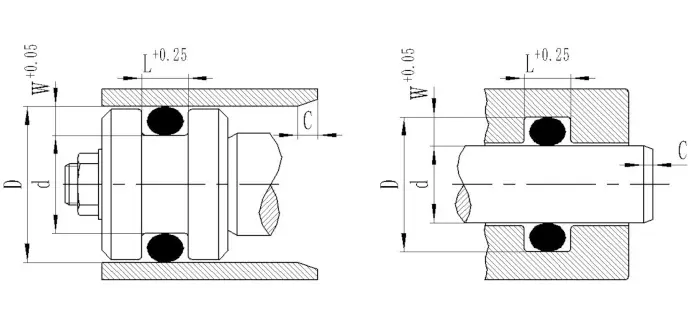

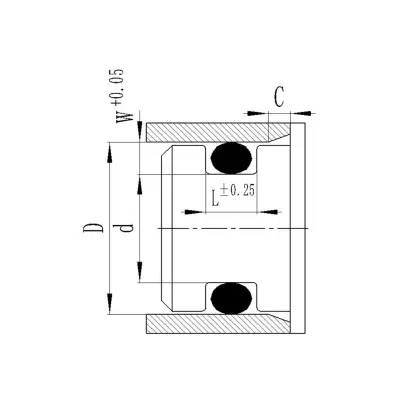

② Radial အငြိမ်တံဆိပ်
Radial hole seal- တပ်ဆင်မှု groove သည် shaft တွင်ရှိပြီး O-ring ၏ အတွင်းအချင်းသည် groove အောက်ခြေအချင်း d ထက် အနည်းငယ်သေးငယ်သည် သို့မဟုတ် ညီပါသည်။

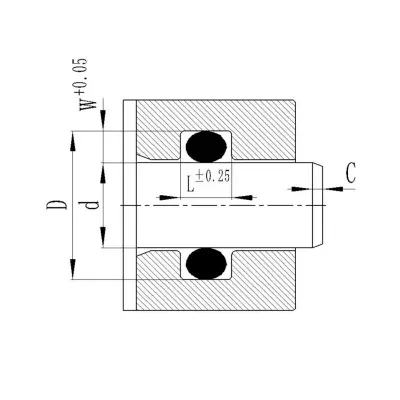

Radial shaft seal- တပ်ဆင်ခြင်း groove သည် အပေါက်တွင်ရှိပြီး O-ring ၏ အတွင်းအချင်းနှင့် အလုံပိတ် shaft diameter d သည် တတ်နိုင်သမျှ နီးစပ်ပါသည်။
| Table 1-4 Dimensions of radial static seal installation groove | |||||||||||
| O-ring ဝါယာကြိုးအချင်း d2 | Groove အတိမ်အနက် W+0.05 | Groove အကျယ် L±0.25 | C | O-ring ဝါယာကြိုးအချင်း d2 | Groove အတိမ်အနက် W+0.05 | Groove အကျယ် L±0.25 | C | O-ring ဝါယာကြိုးအချင်း d2 | Groove အတိမ်အနက် W+0.05 | Groove အကျယ် L±0.25 | C |
| 1 | 0.75 | 1.3 | 1.2 | 2.7 | 2.1 | 3.6 | 2 | 5.7 | 4.6 | 7.6 | 3.5 |
| 1.2 | 0.9 | 1.6 | 1.2 | 2.8 | 2.2 | 3.7 | 2 | 6 | 4.9 | 7.9 | 3.5 |
| 1.25 | 0.9 | 1.7 | 1.2 | 3 | 2.3 | 3.9 | 2.5 | 6.5 | 5.4 | 8.4 | 4 |
| 1.3 | 1 | 1.7 | 1.2 | 3.1 | 2.4 | 4 | 2.5 | 6.99 | 5.8 | 9.2 | 4 |
| 1.5 | 1.1 | 2 | 1.5 | 3.5 | 2.7 | 4.6 | 2.5 | 7 | 5.8 | 9.3 | 4 |
| 1.6 | 1.2 | 2.1 | 1.5 | 3.53 | 2.7 | 4.7 | 2.5 | 7.5 | 6.3 | 9.8 | 4 |
| 1.78 | 1.3 | 2.4 | 1.5 | 3.55 | 2.8 | 4.7 | 2.5 | 8 | 6.7 | 10.5 | 4 |
| 1.8 | 1.3 | 2.4 | 1.5 | 3.6 | 2.8 | 4.8 | 2.5 | 8.4 | 7.1 | 10.9 | 4.5 |
| 1.9 | 1.4 | 2.5 | 1.5 | 3.7 | 2.9 | 4.9 | 2.5 | 8.5 | 7.2 | 11 | 4.5 |
| 2 | 1.5 | 2.6 | 2 | 4 | 3.2 | 5.2 | 3 | 9 | 7.7 | 11.7 | 4.5 |
| 2.2 | 1.7 | 3 | 2 | 4.3 | 3.4 | 5.6 | 3 | 9.5 | 8.2 | 12.3 | 4.5 |
| 2.4 | 1.8 | 3.2 | 2 | 4.5 | 3.6 | 5.8 | 3 | 10 | 8.6 | 13 | 5 |
| 2.5 | 1.9 | 3.3 | 2 | 5 | 4 | 6.5 | 3 | 10.5 | 9 | 13.8 | 5 |
| 2.6 | 2 | 3.4 | 2 | 5.3 | 4.3 | 7 | 3 | 11 | 9.5 | 14.3 | 5 |
| 2.62 | 2 | 3.5 | 2 | 5.33 | 4.3 | 7.1 | 3.5 | 12 | 10.5 | 15.6 | 5 |
| 2.65 | 2 | 3.6 | 2 | 5.5 | 4.5 | 7.2 | 3.5 | 15 | 13.2 | 19.2 | 5 |
③ ဖုန်စုပ်တံ (static seal)
ဖုန်စုပ်ထုပ်ပိုးခြင်းသည် အထူးအခြေအနေများတွင် O-ring တံဆိပ်ဖြစ်ပြီး အလုံပိတ်စနစ်၏ဖိအားသည် 1 စံလေထု (101.325kpa) ထက်နိမ့်သည်။
၎င်း၏ လျှောက်လွှာနှင့် တပ်ဆင်မှု groove အရွယ်အစား လိုအပ်ချက်များမှာ အောက်ပါအတိုင်း ဖြစ်သည်။
a တပ်ဆင်ထားသော groove space သည် ပုံပျက်ခြင်းပြီးနောက် O-ring ၏ ထုထည်နှင့် ပြည့်လုနီးပါး 100% ရှိပြီး၊ ၎င်းသည် contact area ကို တိုးမြင့်စေပြီး elastomer မှတဆင့် ပျံ့နှံ့ချိန်ကို ရှည်စေသည်။
ခ O-ring cross section ၏ compression deformation သည် 30% ခန့်ဖြစ်သည်။
ဂ။ ဖုန်စုပ်ဆီ (သို့) ယိုစိမ့်မှုကို လျှော့ချရန် ဖုန်စုပ်ဆီ သုံးသင့်သည်။
ဃ။ တပ်ဆင်ခြင်း groove ၏ မျက်နှာပြင်တစ်ခုစီ၏ မျက်နှာပြင် ကြမ်းတမ်းမှုသည် ဟိုက်ဒရောလစ်စတိတ်ဖျံများ၏ လိုအပ်ချက်များထက် ပိုမိုမြင့်မားသည်ဟု ယူဆသင့်ပြီး အဆက်အသွယ်အကွာအဝေး ftp ရာခိုင်နှုန်းသည် 50% ထက် ပိုနေသင့်သည်။
င O-ring ကို ဓာတ်ငွေ့နှင့် လိုက်လျောညီထွေရှိသော ပစ္စည်းများဖြင့် ပြုလုပ်ထားသင့်ပြီး၊ စိမ့်ဝင်နိုင်မှု နည်းပါးပြီး ဖိအားပုံပျက်ခြင်း နည်းပါးသော အရာများဖြင့် ပြုလုပ်ထားသင့်ပါသည်။ ဤတွင်၊ ကျွန်ုပ်တို့သည် fluororubber ကိုအသုံးပြုရန်အကြံပြုထားသည်။
④ Radial ဟိုက်ဒရောလစ်ဒိုင်နမစ်တံဆိပ်
O-ring သည် ရွေ့လျားနေစဉ်အတွင်း ရွှေ့ပြောင်းသွားမည်ဖြစ်သောကြောင့် ၎င်း၏အသုံးချပရိုဂရမ်သည် ဖိအားအောက် (လက်စွပ်မပါဘဲ) နှင့် အမြန်နှုန်း (reciprocating motion = 0.5m/s; rotary motion = 2.0m/s) သာဖြစ်သည်။
3. မာကျောမှုအချက်
O-ring ပစ္စည်း၏ မာကျောမှုသည် တံဆိပ်ခတ်ခြင်း စွမ်းဆောင်ရည်ကို အကဲဖြတ်ရန်အတွက် အရေးကြီးသော ညွှန်ကိန်းများထဲမှ တစ်ခုဖြစ်သည်။ O-ring ၏ မာကျောမှုသည် O-ring ၏ compression နှင့် groove ၏ အများဆုံးခွင့်ပြုနိုင်သော extrusion gap ကို ဆုံးဖြတ်သည်။ ယေဘူယျအားဖြင့် Shore A70 ၏ nitrile ရော်ဘာကို ထောက်ပံ့ပေးထားပြီး အသုံးပြုမှုအခြေအနေအများစုကို ဖြည့်ဆည်းပေးသည်။

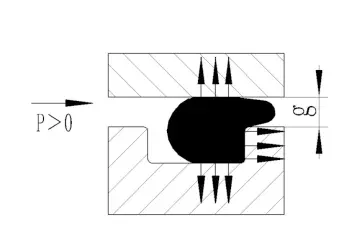

4. Extrusion ကွာဟချက်
အများဆုံးခွင့်ပြုနိုင်သော extrusion gap g max သည် စနစ်ဖိအား၊ O-ring ၏ဖြတ်ပိုင်းအချင်းနှင့် ပစ္စည်း၏ မာကျောမှုနှင့် ဆက်စပ်နေသည်။ ယေဘူယျအားဖြင့်၊ လုပ်ငန်းခွင်ဖိအားပိုမြင့်လေ၊ အများဆုံးခွင့်ပြုနိုင်သော extrusion gap g max သေးငယ်လေဖြစ်သည်။ Gap g သည် ခွင့်ပြုထားသော အတိုင်းအတာထက်ကျော်လွန်ပါက၊ O-ring ကို extruded သို့မဟုတ် ပျက်စီးသွားစေသည်။
O-ring သည် radial gap ထဲသို့ ညှစ်မခံရစေရန် ကာကွယ်နိုင်ပြီး အလုပ်ဖိအားကိုလည်း တိုးမြင့်စေသည့် radial dynamic seals တွင် ထိန်းသိမ်းထားသော လက်စွပ်ကို အသုံးပြုရန် အကြံပြုထားသည်။ ဖိအား 5MPa ထက်ကျော်လွန်ပြီး အတွင်းအချင်းသည် >50mm ရှိပြီး ဖိအားသည် 10MPa ထက်ကြီးပြီး အတွင်းအချင်းမှာ <50mm ဖြစ်ပါက၊ ထိန်းလက်စွပ်ကို အသုံးပြုရန် အကြံပြုထားသည်။
တည်ငြိမ်သော အလုံပိတ်အပလီကေးရှင်းများအတွက် H7/g6 နှင့် ကိုက်ညီရန် အကြံပြုထားသည်။
5. Tensile နှင့် Compression နှုန်းများ
O-ring ကို groove တွင်တပ်ဆင်သောအခါ၊ ၎င်းအား အတိုင်းအတာတစ်ခုအထိ ဆွဲဆန့်ပြီး ဖိသိပ်မည်ဖြစ်သည်။ ဆွဲဆန့်ခြင်းနှင့် ဖိသိပ်မှုတန်ဖိုးများ ကြီးလွန်းပါက၊ O-ring ၏ ဖြတ်ပိုင်းသည် အလွန်ကြီးကျယ်ခြင်း သို့မဟုတ် လျော့ကျသွားမည်ဖြစ်သည်။ ၎င်း၏တံဆိပ်ခတ်ခြင်းအကျိုးသက်ရောက်မှုကိုမထိခိုက်စေရန်၊ အောက်ပါအချက်နှစ်ချက်ကို တင်းကြပ်စွာလိုက်နာရန် အကြံပြုထားသည်။
(1) radial hole တံဆိပ်ခတ်ခြင်းအတွက်- O-ring သည် ဆန့်သောအခြေအနေတွင် ပိုကောင်းသည် (ဆိုလိုသည်မှာ d>d2)၊ နှင့် 1% ဆန့်ခြင်းသည် အပိုင်းဖြတ်ပိုင်းအချင်း W ကို 0.5% လျှော့ချပေးသောကြောင့် အများဆုံးခွင့်ပြုနိုင်သော ဆန့်နှုန်းမှာ 6% ဖြစ်သည်။
ရှည်ခြင်း = (d-2/d2) × 100% ＜6%
ညီမျှခြင်းတွင်- d- radial hole seal ရှိ mounting groove ၏အောက်ခြေအချင်း၊
d2- O-ring ၏ အတွင်းအချင်း
(2) radial shaft seals များအတွက်၊ O-ring ကို ၎င်း၏ လုံးပတ် (ဆိုလိုသည်မှာ D1>D) တစ်လျှောက် ပိုကောင်းအောင် ဖိသိပ်ထားပြီး အမြင့်ဆုံး ခွင့်ပြုနိုင်သော လုံးပတ် ဖိသိပ်မှုနှုန်းမှာ 3% ဖြစ်သည်။
ချုံ့အချိုး = (D1-D)/D1×100% ＜3%
ညီမျှခြင်းတွင်- D1- O-ring ၏ အပြင်ဘက်အချင်း
Radial shaft seal တွင် mounting groove ၏ D-အောက်ခြေအချင်း
6. O-rings များကို rotating shaft seals အဖြစ် အသုံးပြုသည်။
O-rings များကို မြန်နှုန်းနိမ့် လည်ပတ်ခြင်းနှင့် တိုတောင်းသော စက်ဝိုင်းလှည့်ခြင်းများအတွက် တံဆိပ်များအဖြစ်လည်း အသုံးပြုနိုင်ပါသည်။ ပတ်ပတ်လည်အမြန်နှုန်း 0.5m/s ထက်နိမ့်သောအခါ၊ O-ring ရွေးချယ်မှုသည် ပုံမှန်ဒီဇိုင်းစံနှုန်းများပေါ်တွင် အခြေခံနိုင်သည်။ ပတ်ပတ်လည်အမြန်နှုန်း 0.5m/s ထက် ပိုများသောအခါ၊ အပူခံပြီးနောက် ရှည်လျားသောရော်ဘာလက်စွပ်သည် ကျုံ့သွားမည့်ဖြစ်စဉ်ကို ထည့်သွင်းစဉ်းစားရန် လိုအပ်ပြီး (Joule heat phenomenon)၊ ထို့ကြောင့် တံဆိပ်ခတ်ထားသောလက်စွပ်၏အတွင်းပိုင်းအချင်းကို အလုံပိတ်ရိုးတံ၏အချင်းထက် 2% ခန့်ပိုကြီးစေရန် ရွေးချယ်ထားပြီး အထက်ပါဖြစ်စဉ်များကို ရှောင်ရှားနိုင်ပါသည်။ O-ring ကို groove တွင် တပ်ဆင်ပြီးနောက်၊ ၎င်းကို ချောဆီအဖြစ် ကောင်းမွန်အောင်ပြုလုပ်ရန် အလျားလိုက် ဖိသိပ်ထားပြီး ချောဆီအခြေအနေများကို ပိုမိုကောင်းမွန်စေသည်။

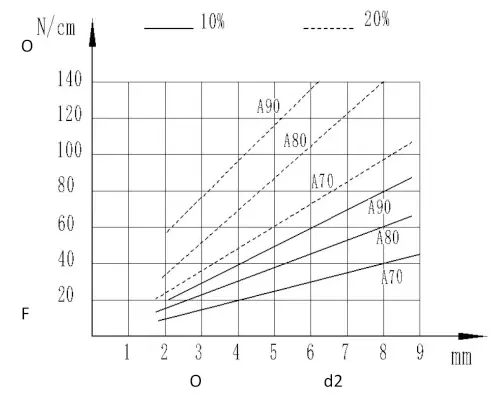

7. Installation compression force
တပ်ဆင်နေစဉ်အတွင်း ဖိသိပ်မှုအားသည် ကနဦး ဖိသိပ်မှု အတိုင်းအတာနှင့် ပစ္စည်း၏ မာကျောမှုနှင့် ဆက်စပ်နေသည်။ ပုံသည် O-ring ကိုတပ်ဆင်သောအခါ compression force ၏အရွယ်အစားကိုခန့်မှန်းရန်အသုံးပြုသော seal circumference ၏တစ်စင်တီမီတာလျှင်ယူနစ် compression force နှင့် cross-sectional diameter အကြားဆက်စပ်မှုကိုပြသသည်။

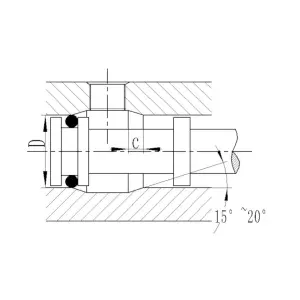

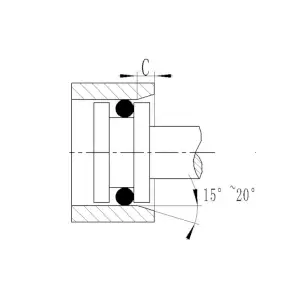

ဒေသဖွဲ့စည်းပုံဒီဇိုင်း
တပ်ဆင်နေစဉ်အတွင်း O-ring ညှစ်ခံရမည်ဖြစ်သောကြောင့် ပြင်းထန်သောပျက်စီးမှုကို ရှောင်ရှားရန်အတွက် အပေါက် သို့မဟုတ် ရိုးတံအဆုံးကို 15°~20° chamfer အဖြစ် လုပ်ဆောင်ရမည်ဖြစ်ပြီး အစွန်းများကို လုံးဝန်းပြီး burrs များကို ဖယ်ရှားရပါမည်။ တပ်ဆင်နေစဉ်အတွင်း O-ring သည် transverse hole ကိုဖြတ်သွားပါက၊ transition hole သည်လည်း chamfered သို့မဟုတ် rounded ဖြစ်ရပါမည်။
အပေါက်

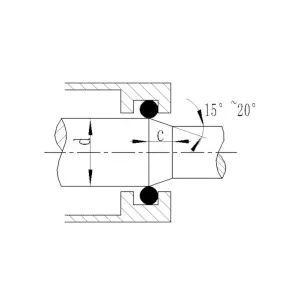

Shaft chamfer
အကူးအပြောင်းတွင်းများကို ချုံ့ခြင်း/လှည့်ခြင်း။
ဇယား 1-10 အနိမ့်ဆုံး chamfer အရှည် Cမိ
| အပိုင်း အချင်း W | ≤1.78၊ 1.80 | ≤2.62၊ 2.65 | ≤3.53၊ 3.55 | ≤5.30၊ 5.33 | ≤7.00 | > ၈း၄၀ | |
| အနိမ့်ဆုံး အခန်းအလျား Cမိ | 15° | 2.5 | 3.0 | 3.5 | 4.0 | 5.0 | 6.0 |
|
|
20° | 2.0 | 2.5 | 3.0 | 3.5 | 4.0 | 4.5 |
Chamfer မျက်နှာပြင် ကြမ်းတမ်းမှု- Rz≤4.0μm Ra≤0.8μm
ပုံသဏ္ဍာန်နှင့် မျက်နှာပြင် ချို့ယွင်းချက်များ သွေဖီခြင်းကို ခွင့်ပြုနိုင်သည်။
O-rings များ၏ ပုံသဏ္ဍာန်နှင့် မျက်နှာပြင် ချို့ယွင်းချက်များကို N နှင့် S ဟူ၍ အမျိုးအစားနှစ်မျိုး ခွဲခြားထားပါသည်။
(1) N- အရည်အသွေးမြင့် လိုအပ်ချက်များနှင့် နေ့စဉ်အသုံးချမှုများကို အပြည့်အဝဖြည့်ဆည်းပေးနိုင်သည့် ကျွန်ုပ်တို့၏ စံအရည်အသွေးကို ကိုယ်စားပြုသည်။
(2) S- ပုံသဏ္ဍာန်နှင့် မျက်နှာပြင် ချို့ယွင်းချက်များအတွက် အလွန်မြင့်မားသော လိုအပ်ချက်ရှိသော အခါသမယများအတွက် သင့်လျော်ပြီး အများအားဖြင့် ကြီးမားသော ထုတ်လုပ်မှုနှင့် ကုန်ကျစရိတ်မြင့်မားရန် လိုအပ်ပါသည်။

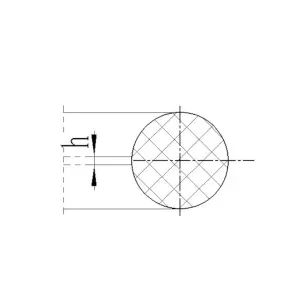

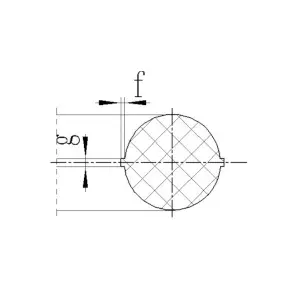

မှို misalignment ဃ

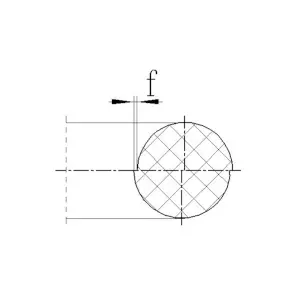

မှိုခွဲခြမ်းှဇ

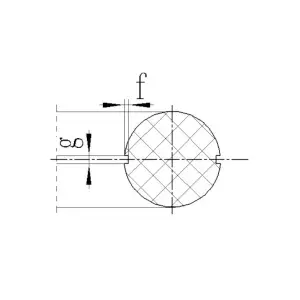

မှိုခွဲခြမ်းကျုံ့
အလွန်အကျွံချုံ့ခြင်း။

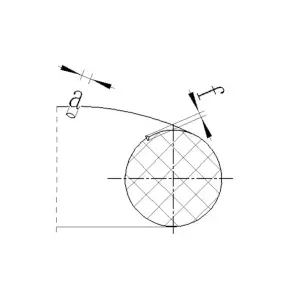

စီးဆင်းမှု အမှတ်အသား
အခြားချို့ယွင်းချက်
| ဇယား 1-8 O-ring ပုံသဏ္ဍာန်နှင့် မျက်နှာပြင် ချို့ယွင်းချက်များ | ||||
| ချို့ယွင်းချက် | အမျိုးအစား | ပုဒ်မ W ၏ ခွင့်ပြုထားသော သွေဖည်ခြင်း။ | ||
| ≤2.65 | > ၂.၆၅ | |||
| အမှားအယွင်း | နံဇ | N | 0.06 | 0.12 |
| Flash ပမာဏ | နံဇ | S | 0.05 | 0.09 |
| ခွဲခွာကျုံ့ခြင်း။ | နံဇ | N | 0.1·W | 0.1·W |
| နံဇ | 0.05 | 0.09 | ||
| နံဇ | S | 0.05 ·W | 0.05 ·W | |
| နံဇ | 0.05 | 0.09 | ||
| ဖြတ်တောက်ခြင်း အကျယ်ကို အလွန်အကျွံ ဖြတ်တောက်ခြင်း (ပိုလျှံသော ဖြတ်တောက်ခြင်းကို ခွင့်ပြုထားသော်လည်း ၎င်းကို ဖြတ်ပိုင်း၏ သွေဖည်သည့် အကွာအဝေးအတွင်း ဖြစ်ရမည်၊ မျက်နှာပြင်ကို ချောမွေ့နေရမည်) | နံဇ | N | 0.4 | 1.2 |
| နံဇ | S | 0.4 | 0.7 | |

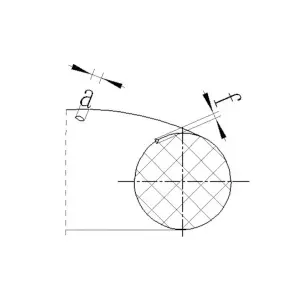

| စီးဆင်းမှု အမှတ်အသားများ (စက်ပတ်လမ်းကြောင်း) | အထူ a | N | 0.1 · ID | 0.1 · ID |
| အနက် f | 0.03 | 0.06 | ||
| အထူ a | S | 0.05 · ID | 0.05 · ID | |
| အနက် f | 0.03 | 0.06 | ||
| အခြားချို့ယွင်းချက် | အထူ a | N | 0.3·W | 0.3·W |
| အနက် f | 0.05 | 0.09 | ||
| အထူ a | S | 0.1·W | 0.1·W | |
| အနက် f | 0.03 | 0.06 | ||
| မျက်နှာပြင်ကြမ်းတမ်းခြင်း။ | µm | N | 10 | 16 |
| µm | S | 5 | 6 | |
| ဆူညံသံ | / | N | ခွင့်ပြုပါ။ | |
| / | S | ခွင့်ပြုပါ။ | ||
သိုလှောင်မှုလမ်းညွှန်
ရေရှည်သိုလှောင်မှုကြောင့်ဖြစ်ပေါ်လာသော O-rings များ၏ ရုပ်ပိုင်းဆိုင်ရာနှင့် ဓာတုဂုဏ်သတ္တိများကို ရှောင်ရှားနိုင်ရန်၊ ရေရှည်သိုလှောင်မှုအတွင်း O-rings များကို ထိခိုက်မှုမရှိစေရန် သင့်လျော်သောသိုလှောင်မှုပတ်ဝန်းကျင်ရှိရန် လိုအပ်ပါသည်။
သိမ်းဆည်းနေစဉ်အတွင်း အောက်ပါအချက်များကို သတိပြုသင့်သည်-
(၁) သိုလှောင်မှုပတ်ဝန်းကျင်သည် ခြောက်သွေ့ခြင်း၊ ဖုန်မှုန့်ကင်းစင်ပြီး လေ၀င်လေထွက်ကောင်းရမည်။
(2) အပူချိန်သည် +15 ℃ အထက်ရှိသင့်သော်လည်း + 20 ℃ထက်မပိုစေရပါ။
(၃) တတ်နိုင်သမျှ အခေါင်းပေါက် အိတ်များတွင် သိမ်းဆည်းပြီး O-ring ၏ ပစ္စည်းကို ပျက်စီးစေသော ပါဝင်ပစ္စည်းများကို ရှောင်ကြဉ်ပါ။
(၄) သိုလှောင်မှုပတ်ဝန်းကျင်တွင် နေရောင်တိုက်ရိုက် ရှောင်ကြဉ်ပြီး ခရမ်းလွန်ရောင်ခြည် အရင်းအမြစ်များနှင့် ဝေးဝေးနေပါ။
(၅) သိမ်းဆည်းသည့်အခါတွင်၊ O-rings များသည် ဖိစီးမှုကင်းစင်သော အခြေအနေတွင် ရှိနေသင့်သည်၊ ဆိုလိုသည်မှာ မဆန့်မဆန့်၊ မဖိမလပ်၊ ပုံပျက်မသွားအောင်၊
(၆) သံကြိုးဖြင့် ချည်နှောင်ခြင်း သို့မဟုတ် သတ္တုအစိတ်အပိုင်းများပေါ်တွင် ချိတ်ဆွဲခြင်းအား တားမြစ်ထားသည်။
