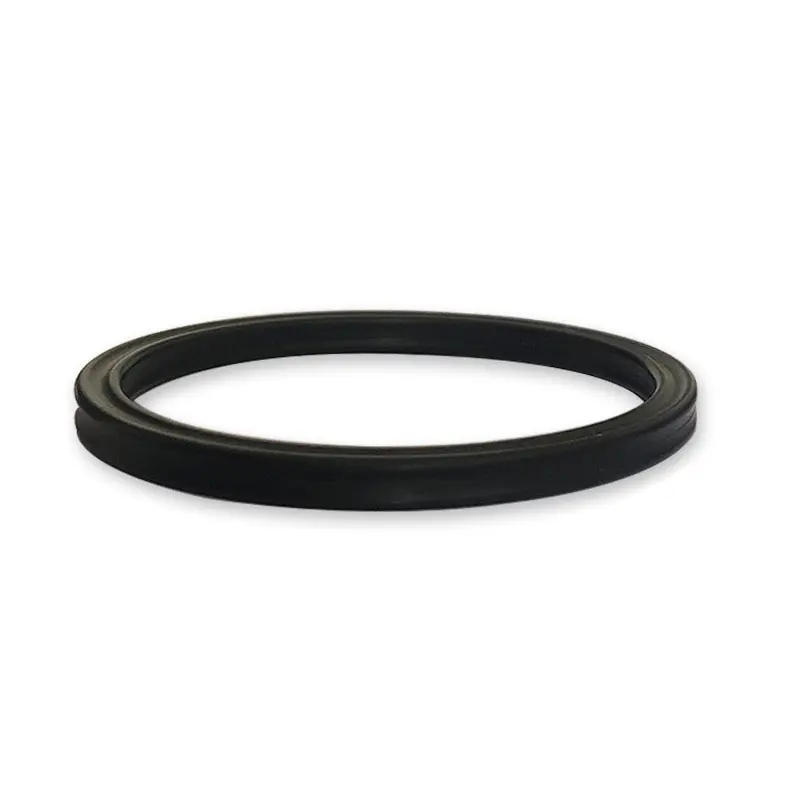

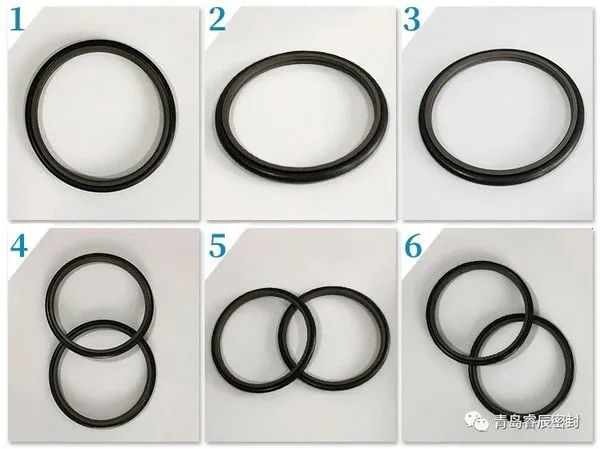

ကြယ် -shaped တံဆိပ်ခတ်လက်စွပ်

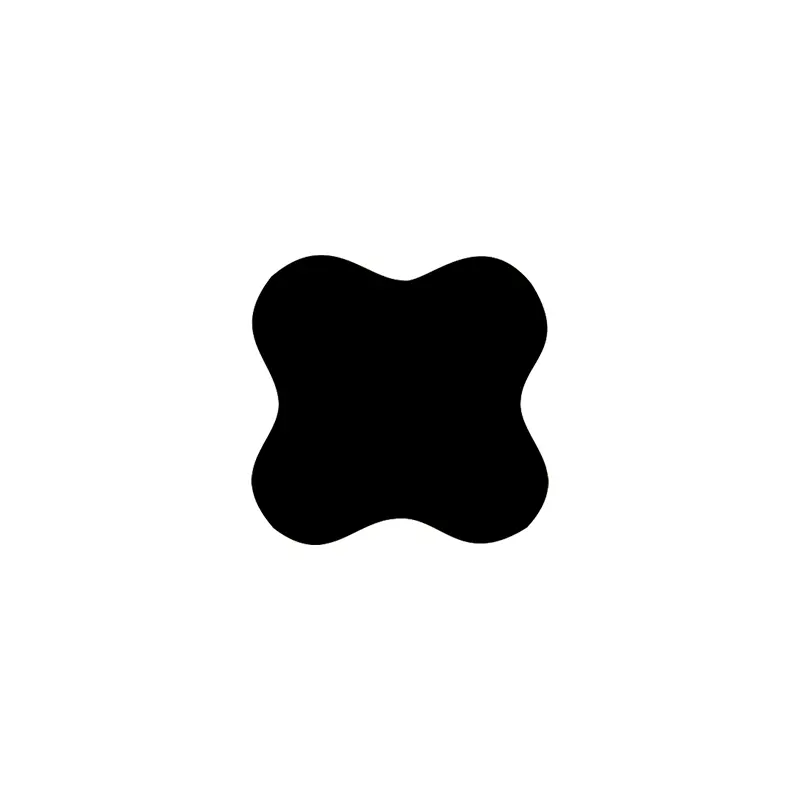

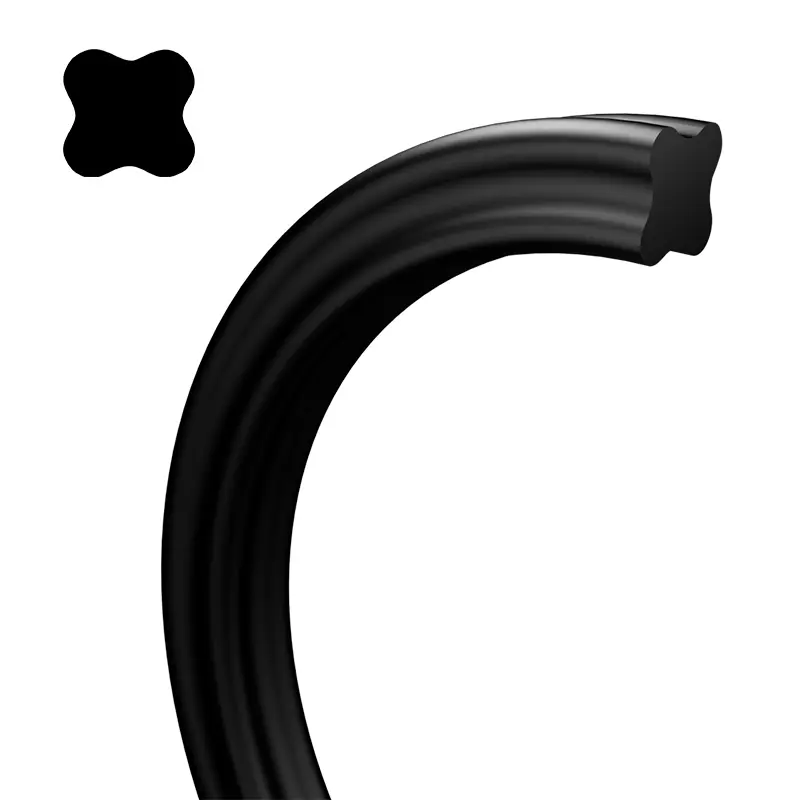

ကြယ်ပွင့်တံဆိပ်ခတ်လက်စွပ်သည်နှုတ်ခမ်းလေးပါးသောတံဆိပ်ခတ်ဖြစ်ပြီး X ကဲ့သို့သောပုံသဏ် and ာန်နှင့်အတူပုဒ်မလေးထောင့်ကွက်ဖြစ်သည်။ ၎င်းကို X-ring ဟုလည်းခေါ်သည်။ ၎င်းသည် O-Ring ၏အခြေခံအပေါ်တိုးတက်မှုနှင့်တိုးမြှင့်မှုတစ်ခုဖြစ်သည်။ ၎င်း၏ Cross-sectional dimensions သည်အမေရိကန်၏ O-Ring စံသတ်မှတ်ချက်နှင့်အတူတူပင်ဖြစ်သည်။ ၎င်းသည် O-Ring ၏အသုံးပြုမှုကိုအခြေခံအားဖြင့်အစားထိုးနိုင်သည်။

O-Ring နှင့်နှိုင်းယှဉ်ပါကကြယ်ပွင့်တံဆိပ်ခတ်သံသည်တံဆိပ်ခတ်နှုတ်ခမ်းများအကြားချောဆီကိုလွင့်စေသည်။ အဘယ်ကြောင့်ဆိုသော် 4 င်း၏ Flash Edge သည် Cross အပိုင်း၏ 0 န်ထမ်းတစ်စိတ်တစ်ပိုင်းတွင်တည်ရှိသောကြောင့်တံဆိပ်ခတ်အကျိုးသက်ရောက်မှုသည်ပိုမိုကောင်းမွန်သောကြောင့်ဖြစ်သည်။ Non-circular Cross အပိုင်းတွင်အပြန်အလှန်ရွေ့လျားမှုတွင်လိပ်ပြာဖြစ်စဉ်ကိုထိရောက်စွာရှောင်ရှားသည်။

Star-shaped တံဆိပ်ခတ်လက်စွပ်၏လျှောက်လွှာအကွာအဝေးသည်အလွန်ကျယ်ပြန့်သည်။ အပူချိန်, ဖိအားနှင့်အလတ်စားအရသင့်လျော်သောပစ္စည်းကိုရွေးချယ်ပါ။ Star-shaped တံဆိပ်ခတ်သည့်လက်စွပ်ကိုပေးထားသောလျှောက်လွှာနှင့်လိုက်လျောညီထွေဖြစ်အောင်ပြုလုပ်ရန်အတွက်အလုပ်လုပ်သည့် parameters များအကြားအပြန်အလှန်အခက်အခဲများကိုစဉ်းစားသင့်သည်။ လျှောက်လွှာအကွာအဝေးကိုဆုံးဖြတ်သောအခါအပူချိန်အမြင့်ဆုံးအပူချိန်နှင့်လည်ပတ်မှုသံသရာနှင့်လည်ပတ်မှုသံသရာကိုထည့်သွင်းစဉ်းစားရမည်။ လှည့်အခါအလှည့်အနေဖြင့်ပွတ်တိုက်အပူအပူချိန်ကြောင့်အပူချိန်မြင့်တက်မှုကိုလည်းထည့်သွင်းစဉ်းစားရမည်။

ဒီ X-shaped တံဆိပ်ခတ်လက်စွပ်သည်မိမိကိုယ်ကိုတင်းကျပ်သောတံဆိပ်ခတ်ထားသောဒြပ်စင်ဖြစ်သည်။ ကန ဦး အခြေအနေတွင်တံဆိပ်ခတ်ရန်တပ်ဖွဲ့သည်ချုံ့ခြင်းပမာဏနှင့်ပစ္စည်းများ၏ခက်ခဲမှုအပေါ်မူတည်သည်။ စနစ်ဖိအားတိုးလာသည်နှင့်အမျှတံဆိပ်ခတ်လက်စွပ်၏ပုံပျက်မှုတိုးလာလိမ့်မည်။

ထုတ်ကုန်အင်္ဂါရပ်များနှင့် application များ:

ကြယ် - ပုံတံဆိပ်ခတ်လက်စွပ်၏ရွေးချယ်ရေး

static တံဆိပ်ခတ်သို့မဟုတ်အပြန်အလှန် linear ရွေ့လျားမှု

(1) အပေါက်တံဆိပ်ခတ်ခြင်း - ကြယ်ပွင့်တံဆိပ်ခတ်ကွင်း၏အတွင်းပိုင်းအချင်းသည် groove အောက်ခြေအချင်း၏ 2% ထက်နည်းသည်။ ဘာဖြစ်လို့လဲဆိုတော့ Pre-compression မှထုတ်လုပ်သော Pre-compression for-compression for seal ကိုလိမ်ခြင်းနှင့်လှိမ့်ခြင်းမှကာကွယ်နိုင်သည်။

(2) Shaft တံဆိပ်ခတ်ခြင်း - ကြယ်ပွင့်တံဆိပ်ခတ်လက်စွပ်၏အတွင်းပိုင်းအချင်းသည် 1% အတွင်းထိန်းချုပ်နိုင်သည့်ရိုးတံ၏အချင်းနှင့်ညီမျှသင့်သည်။ Seal Ring သည်ပိုမိုကြာမြင့်စွာ 0 န်ဆောင်မှုပေးရန်ပိုမိုလွယ်ကူလိမ့်မည်။

rotary တံဆိပ်ခတ်

ကြယ်ပွင့်လက်စွပ်၏အတွင်းပိုင်းအချင်းသည်တံဆိပ်ခတ်ထားသောအချင်းထက် 2 မှ 5% ရှိသည်။ အဘယ်ကြောင့်ဆိုသော်တံဆောလက်စွပ်သည်အလှည့်ကျတွင်အသုံးပြုသောအခါပွတ်တိုက်ခြင်းနှင့်အပူကိုထုတ်လုပ်လိမ့်မည်။ တံဆိပ်ခတ်လက်စွပ်၏ချောဆီနှင့်ယုံကြည်စိတ်ချရသောလုပ်ငန်းလည်ပတ်မှုကိုသေချာစေရန်ရိုးတံအချင်းထက်ပိုကြီးသည့်အတွင်းပိုင်းအချင်းနှင့်အတူကြယ်ပွင့်ပုံစံလက်စွပ်ကိုရွေးချယ်ရမည်။ ယေဘုယျအားဖြင့်သေးငယ်တဲ့လက်ဝါးကပ်တိုင်တစ်ခုပါသောတံဆိပ်ခတ်လက်စွပ်တစ်ခုသည် static sealing ၏လိုအပ်ချက်များကိုဖြည့်ဆည်းပေးနိုင်ပြီးအပြန်အလှန်အားဖြင့်တံဆိပ်ခတ်ခြင်း၏လိုအပ်ချက်များကိုဖြည့်ဆည်းရန်အသုံးပြုသင့်သည်။ မြင့်မားသောဖိအားသို့မဟုတ်ကြီးမားသောထုတ်ယူမှုကွာဟချက်များ၌ပိုမိုမြင့်မားသောခဲယဉ်းသောရော်ဘာပစ္စည်းများကိုရွေးချယ်ရန်လိုအပ်သည်။ အကောင်းဆုံးနည်းလမ်းမှာဖိအားမြင့်မားသောထုတ်ယူခြင်းမှပျက်စီးမှုကိုကာကွယ်ရန် PTFE ကျောထောက်နောက်ခံလက်စွပ်ကိုထည့်ရန်ဖြစ်သည်။

ဝတ္တု

ဤပစ္စည်းသည်ယေဘုယျအားဖြင့် Shaw A70 Nitrile ရော်ဘာ NBR ဖြစ်သည်။ အခြားပစ္စည်းများသည် O-Rings အတွက်အသုံးပြုသောပစ္စည်းများအားရည်ညွှန်းနိုင်သည်။

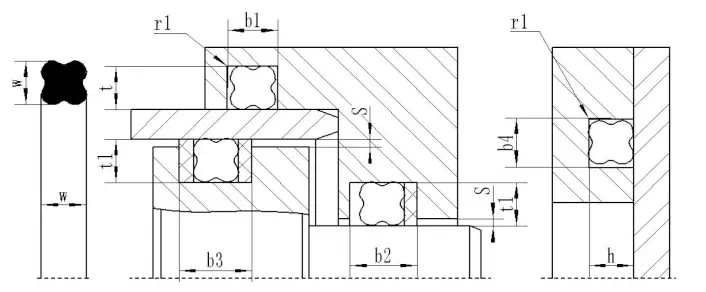

Star လက်စွပ်အကြံပြု groove ဒီဇိုင်း

Star-shaped တံဆိပ်ခတ်ထားသောလက်စွပ် - X-ring (American Standard As568A)

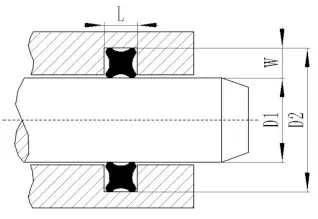

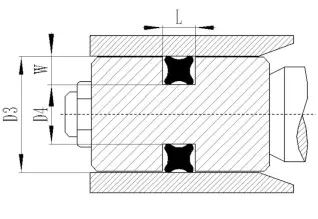

ပစ္စတင် ROD တံဆိပ်ခတ် (ရိုးတံအတွက်)					Piston seal (hole)
ထုတ်ကုန်မော်ဒယ်	သတ်မှတ်ချက်များနှင့်ရှုထောင့်		လှံတံတံဆိပ်များ			ပစ္စတင်တံဆိမ့်		slot အကျယ်
	အတွင်းပိုင်းအချင်း DN	Cross- အပိုင်းအချင်း CS	ဒေတီ	ဒေ		d3	d4	L	W
AS001 AS002 AS003	0.74 1.07 1.42	1.02 1.27 1.52
AS004 AS005 AS006	1.78 2.57 2.9	1.78 1.78 1.78	3	6.1		6	2.9	2	1.55
AS007 AS008 AS009	3.68 4.47 5.28	1.78 1.78 1.78	3.5 4.5 5	6.6 7.6 8.1		7 8 9	3.9 4.9 5.9	2 2 2	1.55 1.55 1.55
AS010 AS011 AS012	6.07 7.65 9.25	1.78 1.78 1.78	6 8 9	9.1 11.1 12.1		10 11 13	6.9 7.9 9.9	2 2 2	1.55 1.55 1.55
AS013 AS014 AS015	10.82 12.42 14	1.78 1.78 1.78	11 13 14	14.1 16.1 17.1		15 17 18	11.9 13.9 14.9	2 2 2	1.55 1.55 1.55
AS016 AS017 AS018	15.6 17.17 18.77	1.78 1.78 1.78	16 17 19	19.1 20.1 22.1		20 21 23	16.9 17.9 19.9	2 2 2	1.55 1.55 1.55
AS019 AS020 AS021	20.35 21.95 23.52	1.78 1.78 1.78	21 22 24	24.1 25.1 27.1		25 26 28	21.9 22.9 24.9	2 2 2	1.55 1.55 1.55
AS022 AS023 AS024	25.12 26.7 28.3	1.78 1.78 1.78	26 27 29	29.1 30.1 32.1		30 31 33	26.9 27.9 29.9	2 2 2	1.55 1.55 1.55
