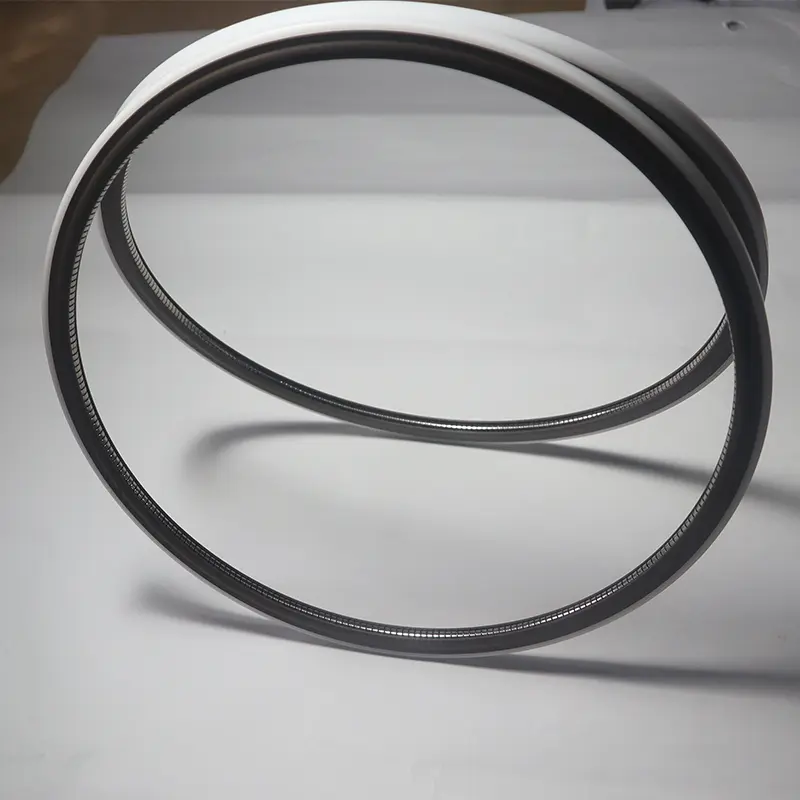

ကျွန်ုပ်တို့စတင်မိတ်ဆက်သော Flange Spring Spring Energence Seals များသည်မတူညီသောမော်ဒယ်များပါ 0 င်သည်။ ထိုသူအပေါင်းတို့သည်တညီတညွတ်တည်းဖွံ့ဖြိုးပြီးထုတ်လုပ်ခြင်းနှင့်စမ်းသပ်ခြင်းခံရသည်။

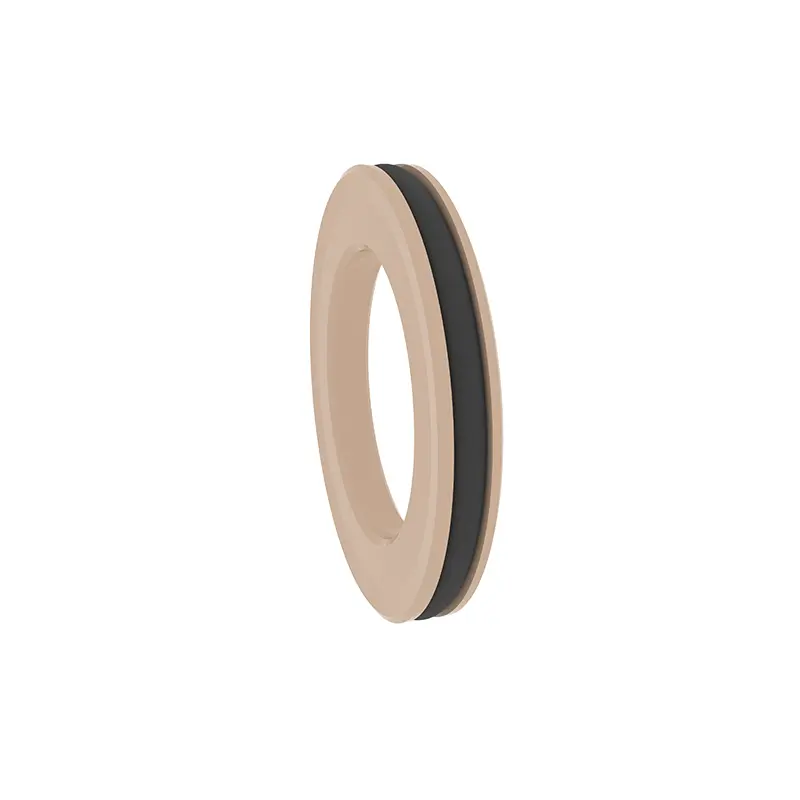

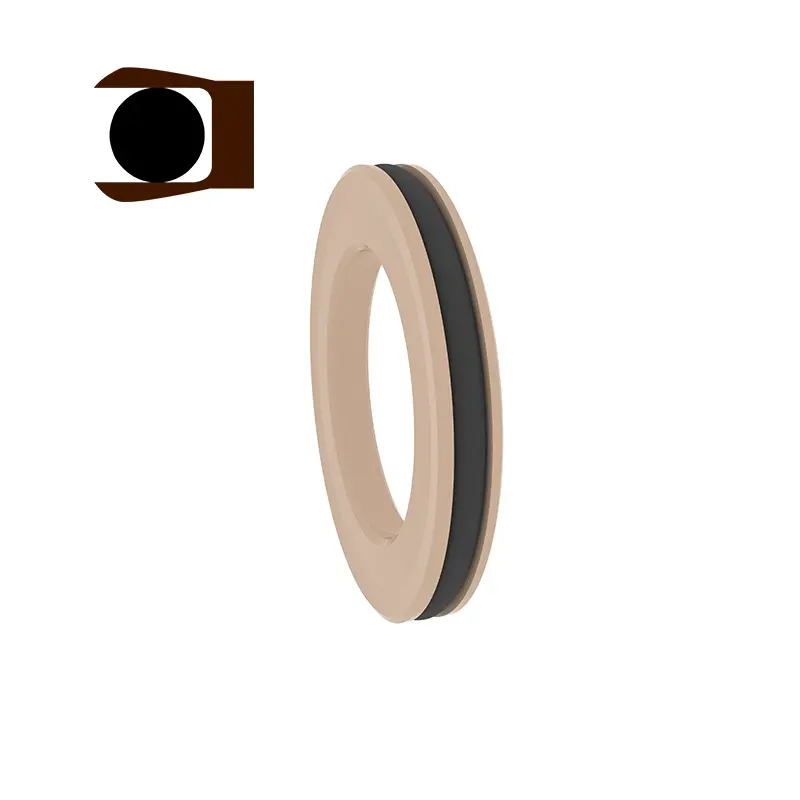

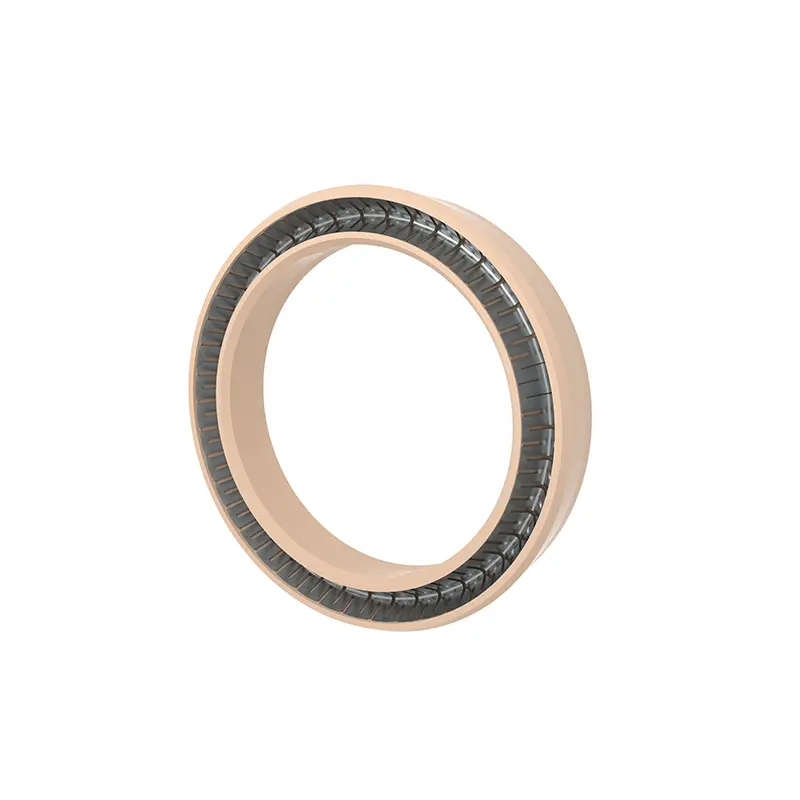

RC2876 နှင့် RC2877 သည် Pan-Seals နှင့် RC2876-B နှင့် RC287777777777777777777777777777777777777777777 ဖြစ်သည်။ မော်ဒယ်တစ်ခုချင်းစီအကြားကွဲပြားခြားနားသောကွဲပြားမှုနှစ်ခုသည်တူညီသော groove နှင့်အပြန်အလှန်ဖလှယ်နိုင်ပါသည်။ ၎င်းတို့သည် axial (End) နှင့်သင့်တော်သည်။ Pan-Seals နှစ်ခုကိုသံမဏိစမ်းများနှင့်မြင့်မားသောလုပ်ဆောင်မှုပလတ်စတစ်များဖြင့်ဖွဲ့စည်းထားသည်။ သံမဏိစမ်းရေတွင်းများကို V-shaped Springs နှင့် O-shaped Springs များအဖြစ်ရွေးချယ်နိုင်သည်။ RC2876-B နှင့် RC2877-B ကိုအသုံးပြုသောအခါကိုက်ညီသော elastomer ပစ္စည်းများအားကျိုးကြောင်းဆီလျော်စွာရွေးချယ်ရန်လိုအပ်သည်။
ထုတ်ကုန်အင်္ဂါရပ်များနှင့် application များ:
RC2876
သက်ဆိုင်သောလုပ်ငန်းခွင်အခြေအနေများ (ကန့်သတ်တန်ဖိုးများသည်တစ်ချိန်တည်းတွင်မပေါ်သင့်ပါ)
| ဖိအား mpa | မြန်နှုန်း m / s | အပူချိန်℃ | အလယ်အလတ်ဖြစ်သော | ||
| RC2876 | rc2876-B | - | RC2876 | rc2876-B | အရည်များ, ဓာတုပစ္စည်းများ, ဓာတ်ငွေ့များ |
| <40 | <80 | -200 ~ + 250 | -35 ~ + 250 | ||
ပစ္စည်းရွေးချယ်ခြင်း
1 ။ O-Ring ပစ္စည်းများနှင့်ကိုက်ညီမှုရှိနိုင်သည်မှာ R01 Nitrile ရော်ဘာ (NBR), R02 fluororubber (FKM) စသည်တို့ဖြစ်သည်။
2 ။ လက်စွပ်ပစ္စည်းများ: PTFE1, PTFE2, PTFE3, PTFE4, UPE, pk1, pk2 စသည်။

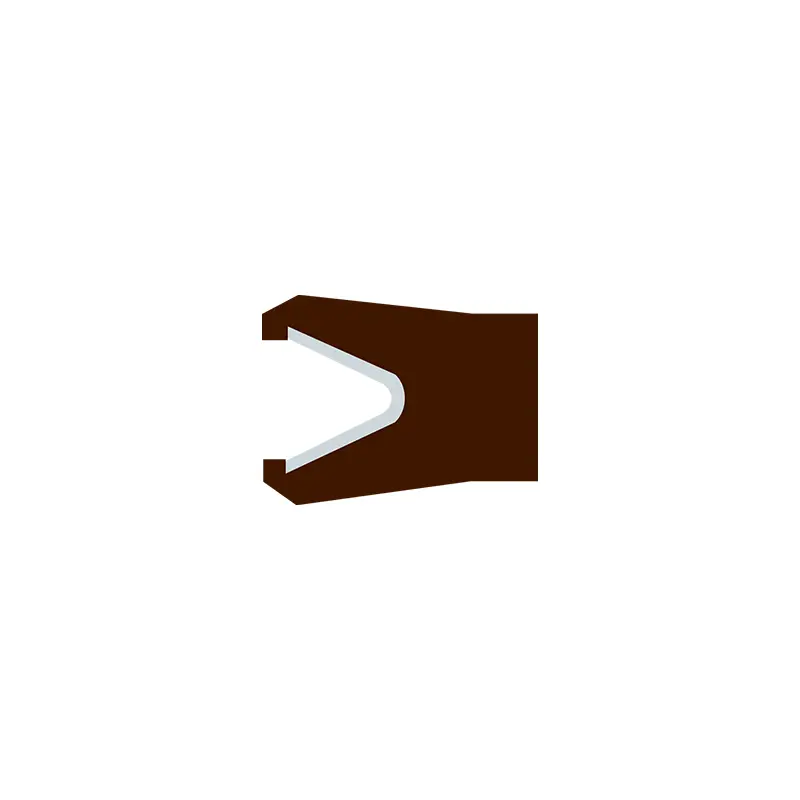

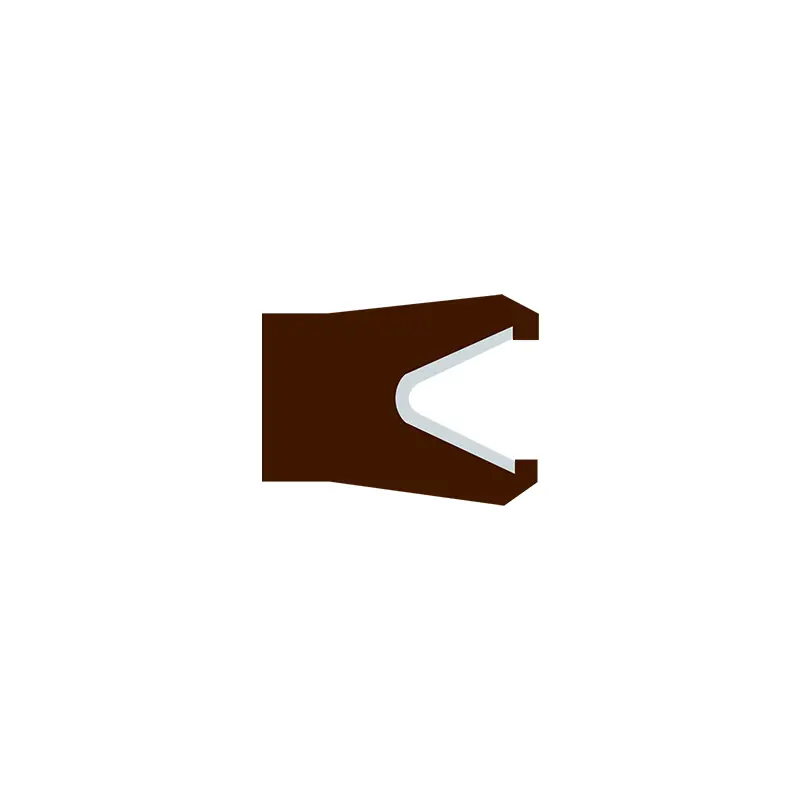

3 ။ သံမဏိစမ်းရေတွင်းများကို O-shaped Springs နှင့် V-shaped Springs များမှရွေးချယ်နိုင်သည်။
အမိန့်
RC2876-40-ptfe4 + v အတွင်းပိုင်းဖိအား groove ၏အပြင်ဘက်အချင်းသည် 40 ဖြစ်သည်, တံဆိပ်ခတ်သံသည် ptfe4 ဖြစ်ပြီးနွေ ဦး ရာသီသည် V-shaped နွေ ဦး ဖြစ်သည်
RC2876-B-B-40-PTFE4 + R02 အတွင်းပိုင်းဖိအားကြီး၏အပြင်ဘက်အချင်းသည်အသက် 40 ရှိပြီဖြစ်သောတံဆိပ်ခတ်သံသည် PTFE4 ဖြစ်ပြီးဆင်ခြေဖုံးသည် fluororuber ဖြစ်သည်
မှတ်စု: အကယ်. တိုးချဲ့ထားသောအကွာအဝေးကိုရွေးချယ်ပါက ကျေးဇူးပြု. စီးရီးနံပါတ်ကိုသုံးပါ။

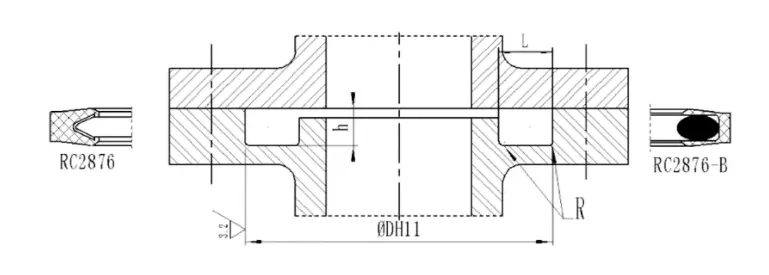

| နံပါတ်စဥ် | နံပါတ်စဥ် | စံအကွာအဝေး dh11 | တိုးချဲ့အကွာအဝေး dh11 | groove အတိမ်အနက် ဆုတောင်းပါ-0.05 | groove အကျယ် ြဌ+0.2 | ထောင့်ပတ်ပတ်လည် rmax |
| rc2876-0 | RC2876-B-0 | 10 ~ 13.9 | 10 ~ 40 | 1.45 | 2.4 | 0.4 |
| rc2876-1 | RC2876-B-1 | 14 ~ 24.9 | 13 ~ 200 | 2.25 | 3.6 | 0.4 |
| rc2876-2 | RC2876-B-2 | 25 ~ 45.9 | 18 ~ 400 | 3.1 | 4.8 | 0.6 |
| rc2876-3 | RC2876-B-3 | 46 ~ 124.9 | 28 ~ 700 | 4.7 | 7.1 | 0.8 |
| rc2876-4 | RC2876-B-4 | 125 ~ 999.9 | 45 ~ 1000 | 6.1 | 9.5 | 0.8 |
| rc2876-5 | RC2876-B-5 | ≥1000 | ≥110 | 9.5 | 15.0 | 0.8 |
RC2877
သက်ဆိုင်သောလုပ်ငန်းခွင်အခြေအနေများ (ကန့်သတ်တန်ဖိုးများသည်တစ်ချိန်တည်းတွင်မပေါ်သင့်ပါ)
| ဖိအား mpa | မြန်နှုန်း m / s | အပူချိန်℃ | အလယ်အလတ်ဖြစ်သော | ||
| RC2877 | rc2877 -b | - | RC2877 | rc2877 -b | အရည်များ, ဓာတုပစ္စည်းများ, ဓာတ်ငွေ့များ |
| <40 | <80 | -200 ~ + 250 | -35 ~ + 250 | ||
1 ။ O-Ring ပစ္စည်းများနှင့်ကိုက်ညီမှုရှိနိုင်သည်မှာ R01 Nitrile ရော်ဘာ (NBR), R02 fluororubber (FKM) စသည်တို့ဖြစ်သည်။
2 ။ လက်စွပ်ပစ္စည်းများ: PTFE1, PTFE2, PTFE3, PTFE4, UPE, pk1, pk2 စသည်။
3 ။ သံမဏိစမ်းရေတွင်းများကို O-shaped Springs နှင့် V-shaped Springs များမှရွေးချယ်နိုင်သည်။
အမိန့်
RC2877-40-PTFE4 + ပြင်ပဖိအားများ Groove ၏အတွင်းပိုင်းအချင်းမှာ 40 ဖြစ်ပြီးတံဆိပ်ခတ်သံသည် PTFE4 ဖြစ်ပြီးသံမဏိနွေ ဦး သည် V-shaped Spring ဖြစ်သည်
RC2877-B-B-PTFE4 + R02 ပြင်ပဖိအားများ groove ၏အတွင်းပိုင်းအချင်းမှာ 40 ဖြစ်ပြီးတံဆိပ်ခတ်သံသည် ptfe4 ဖြစ်ပြီးဆင်နွှဲမှုမှာ fluorumuber ဖြစ်သည်
မှတ်စု: အကယ်. သင်သည်တိုးချဲ့ထားသောအကွာအဝေးကိုရွေးချယ်ပါက ကျေးဇူးပြု. စီးရီးနံပါတ်ကိုသုံးပါ။

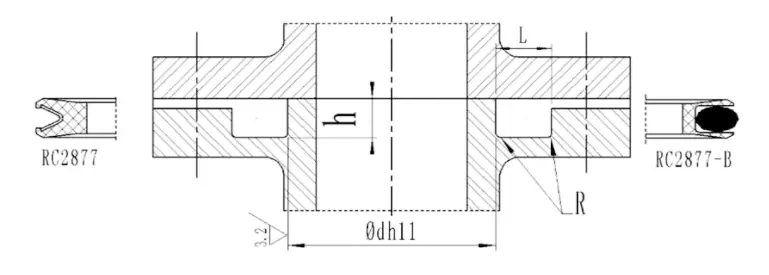

| နံပါတ်စဥ် | နံပါတ်စဥ် | စံအကွာအဝေး h11 | တိုးချဲ့အကွာအဝေး dh11 | groove အတိမ်အနက် ဆုတောင်းပါ-0.05 | groove အကျယ် ြဌ+0.2 | ထောင့်ပတ်ပတ်လည် rmax |
| rc2877-0 | RC2877-B-0 | 3 ~ 9.9 | 3 ~ 40 | 1.45 | 2.4 | 0.4 |
| rc2877-1 | RC2877-B-1 | 10 ~ 19.9 | 8 ~ 200 | 2.25 | 3.6 | 0.4 |
| rc2877-2 | RC2877-B-2 | 20 ~ 39.9 | 12 ~ 400 | 3.1 | 4.8 | 0.6 |
| rc2877-3 | RC2877-B-3 | 40 ~ 119.9 | 20 ~ 700 | 4.7 | 7.1 | 0.8 |
| rc2877-4 | RC2877-B-4 | 120 ~ 999.9 | 35 ~ 1000 | 6.1 | 9.5 | 0.8 |
| rc2877-5 | RC2877-B-5 | ≥1000 | ≥110 | 9.5 | 15.0 | 0.8 |
