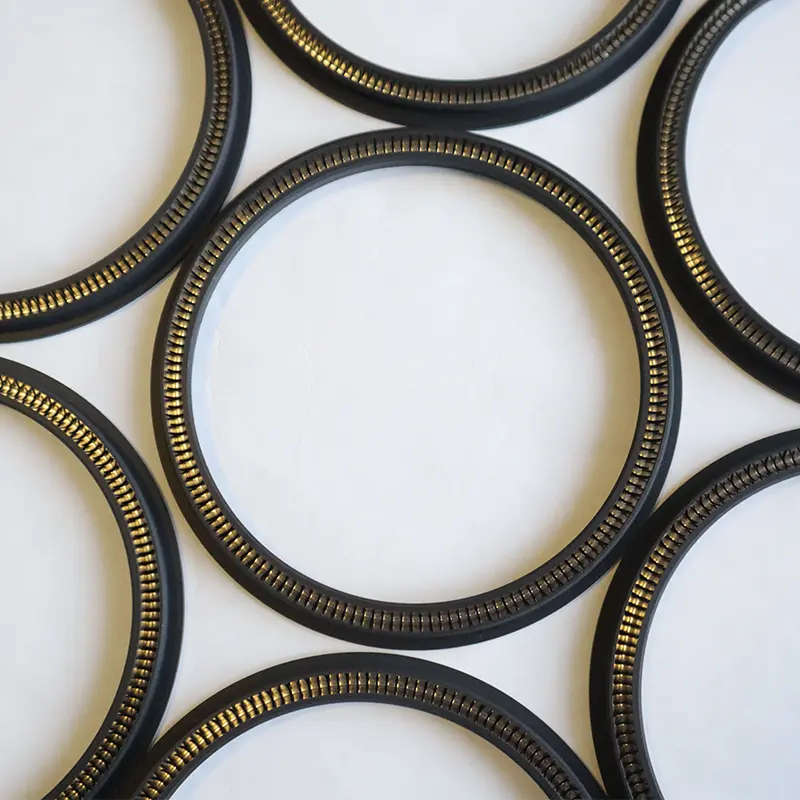

လှည့်ခြင်းအတွက်လှည့်ခြင်းအတွက် Spring Energe တံဆိပ်ခတ်သည် Ruichen Seals မှတီထွင်ထားသောတံဆိပ်ခတ်များထဲမှတစ်ခုဖြစ်သည်။ ထို့အပြင်ကျွန်ုပ်တို့တွင်အခြားတံဆိပ်များနှင့်တံဆိပ်ခတ်ပစ္စည်းများအမျိုးမျိုးရှိသည်။ အထူးသဖြင့်ကျွန်ုပ်တို့တွင်၎င်းတို့၏ကိုယ်ပိုင်မော်ဒယ်ရှိသည်။ အောက်ဖော်ပြပါအချက်များသည် RC2055 နှင့် RC2056 ကိုမိတ်ဆက်ပေးသည်။

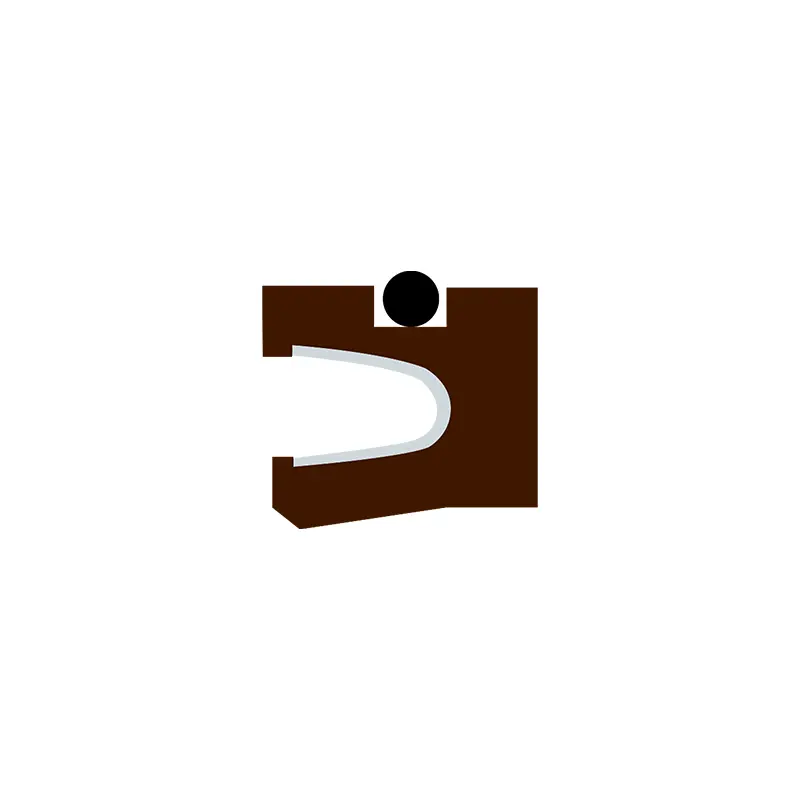

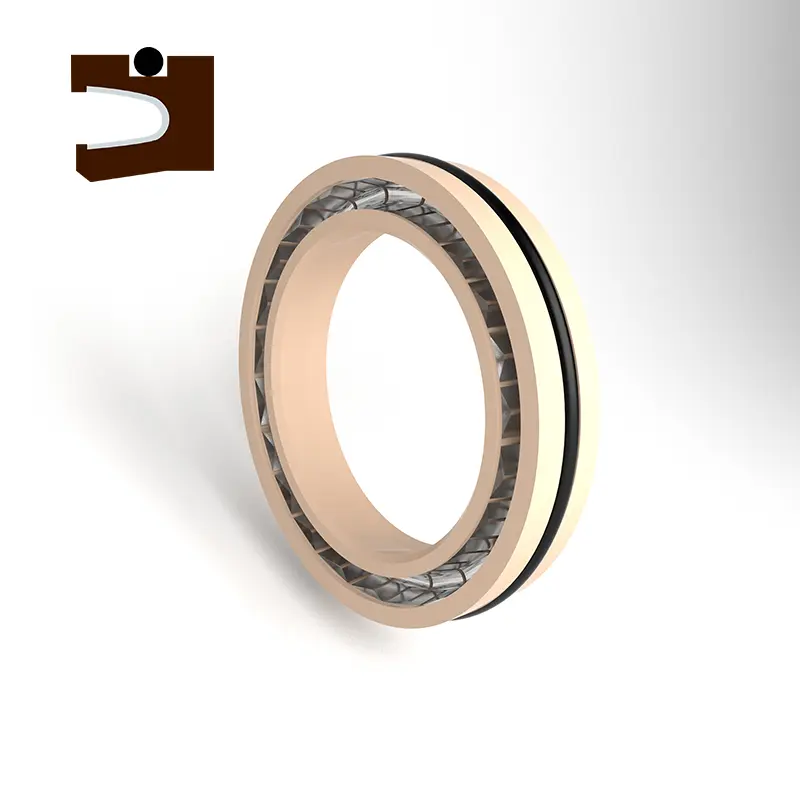

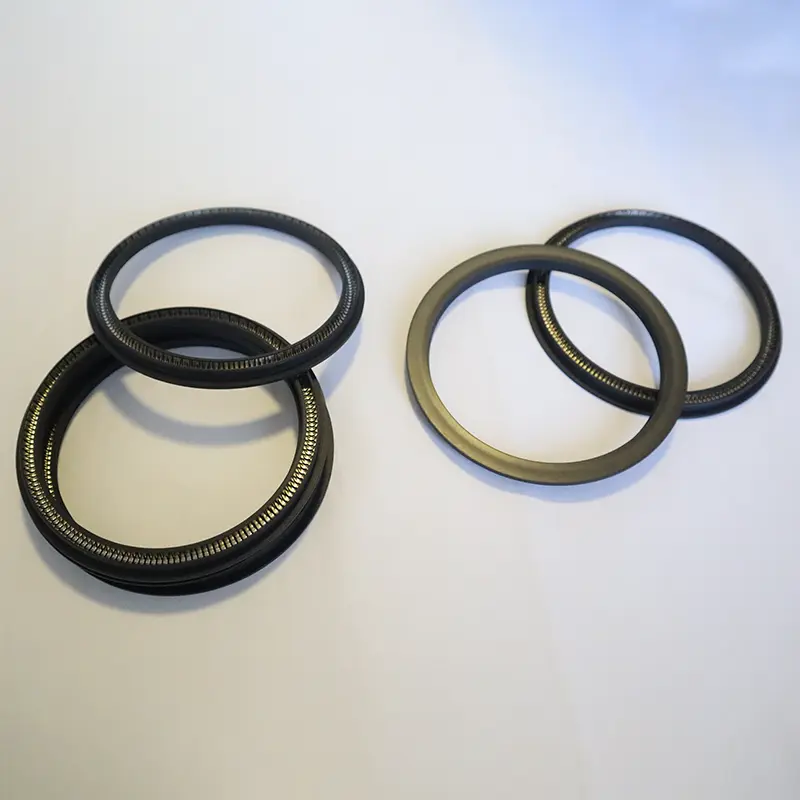

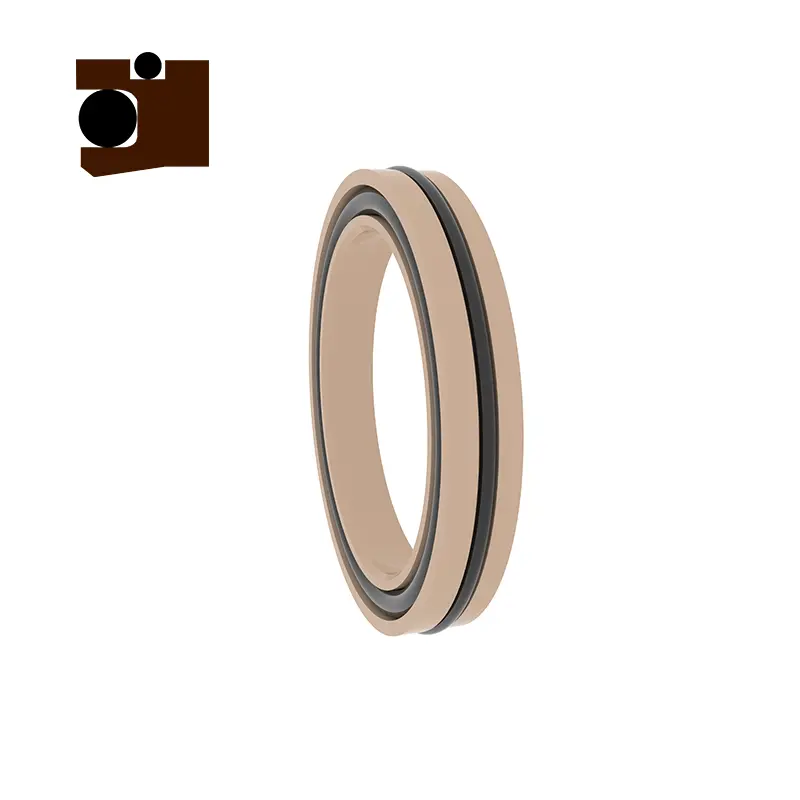

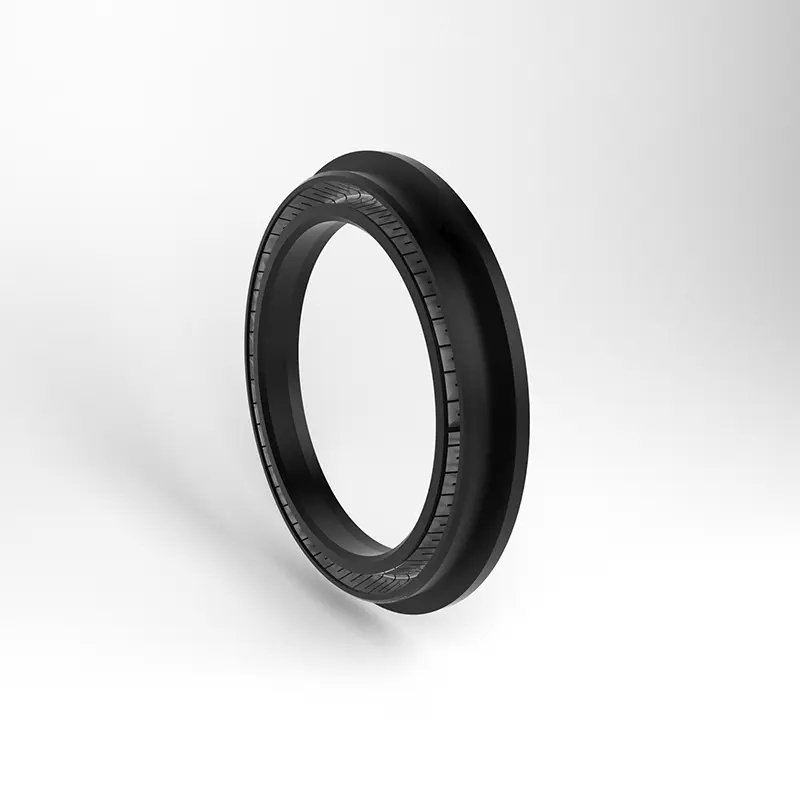

RC2055 နှင့် RC2056 rotary pan-seals များ, RC2055-B သည် RIC2055-B သည် rotary သွားတံဆိပ်ဖြစ်ပြီး RC2056-b သည် RC2056-cholded seal seal rot rotary y-shaped ပေါင်းစပ်တံဆိပ်ခတ်ဖြစ်သည်။ တူညီသောစီးရီးများတွင်မတူညီသောမော်ဒယ်များတွင်တူညီသော groove ဝိသေသလက္ခဏာများရှိသည်။ လှည့်ခြင်းအတွက်လှည့်ရန်အတွက်နွေ ဦး စွမ်းအင် sear seals တစ်ခုလုံးသည် unidirectional pobile ကိုလှည့်ထားသောရိုးတံများသို့လျှောက်လွှာတင်ရန်လျှောက်ထားသည်။ ၎င်းတို့အနက် RC2055 နှင့် RC2056 ကိုသံမဏိစမ်းများနှင့်မြင့်မားသော function plastics များဖြင့်ဖွဲ့စည်းထားသည်။ RC2055-B, RC2056-B နှင့် RC2055-C ကိုအသုံးပြုသောအခါကိုက်ညီသော elastomer ပစ္စည်းများကိုကျိုးကြောင်းဆီလျော်စွာရွေးချယ်ရန်လိုအပ်သည်။
ထုတ်ကုန်အင်္ဂါရပ်များနှင့် application များ:
ထုတ်ကုန် features များ:
သံမဏိနွေ ဦး ရာသီနှင့်မြင့်မားသော function ကိုပေါင်းစပ်ထားသောပလပ်စတစ်ပေါင်းစပ်မှုတွင်အလွန်ကောင်းမွန်သောတံဆိပ်ခတ်ခြင်းနှင့်ကြာရှည်ခံမှုရှိသည်။
စီးရီးတစ်ခုစီ၏ Groove ဒီဇိုင်းသည်အတူတူပင်ဖြစ်သည်။
လှည့်ခြင်းအတွက်နွေ ဦး စွမ်းဆောင်ဆီးတံဆိပ်ခတ်ထားသောမော်ဒယ်များပါ 0 င်သည့်မော်ဒယ်များသည်မတူကွဲပြားသောစက်မှုလိုအပ်ချက်များကိုဖြည့်ဆည်းရန်တံဆိပ်ခတ်ခြင်းတံဆိပ်ခတ်ရန်တံဆိပ်ခတ်ရန်သင့်တော်သည်။
RC2055-B, RC2055-C နှင့် RC2056-B တို့သည်အလုပ်ခွင်အခြေအနေများနှင့်အညီလုပ်ဆောင်မှုအခြေအနေများနှင့်ကိုက်ညီသော elastomer ပစ္စည်းများနှင့်ကိုက်ညီသည့် elastomer ပစ္စည်းများရွေးချယ်ခြင်းကိုထောက်ပံ့သည်။
လျှောက်လွှာအခြေအနေများ:
စက်မှုပစ္စည်းကိရိယာများ, အင်ဂျင်နီယာစက်များ,
ရေနံဓာတုပစ္စည်းများ, စွမ်းအင်သုံးကိရိယာများ,
နည်းပညာအားသာချက်များ:
သံမဏိစမ်းရေများသည်ရေရှည်တံဆိပ်ခတ်ခြင်းအကျိုးသက်ရောက်မှုကိုသေချာစေရန်တည်ငြိမ်သောသံမဏိကိုစမ်းကြည့်ပါ။
High-function ပလပ်စတစ်နှင့် elastomer ပစ္စည်းများပေါင်းစပ်ခြင်းသည်မြင့်မားသောဖိအားနှင့်မြန်နှုန်းမြင့်လုပ်ငန်းအခြေအနေများအတွက်သင့်တော်သည်။
အဆိုပါ groove အပြန်အလှန်လဲလှယ်နိုင်သောဒီဇိုင်းသည် installation နှင့်ပြုပြင်ထိန်းသိမ်းမှုရိုးရှင်းလွယ်ကူခြင်းနှင့်အသုံးပြုမှု၏ကုန်ကျစရိတ်လျော့နည်းစေသည်။
အသုံးပြုမှုအကြံပြုချက်များ:
တိကျသောလုပ်ငန်းခွင်အခြေအနေနှင့်အညီသင့်လျော်သောတံဆိပ်တုံးနှင့် elastomer ပစ္စည်းများကိုရွေးချယ်ပါ။
တံဆိပ်ခတ်ခြင်းကိုရှောင်ရှားရန် installation စဉ်အတွင်း groove သန့်ရှင်းရေးလုပ်ပါ။

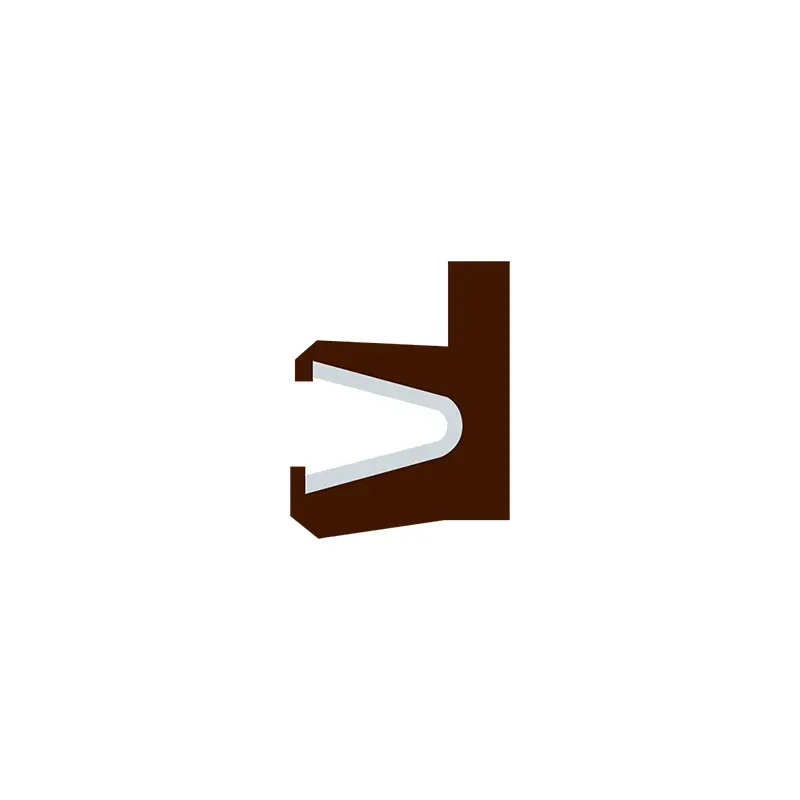

RC2055
သက်ဆိုင်သောလုပ်ငန်းခွင်အခြေအနေများ (ကန့်သတ်တန်ဖိုးများသည်တစ်ချိန်တည်းတွင်မပေါ်သင့်ပါ)
| ဖိနှိပ်ခြင်း (MPA) | အပူအအေး (℃) | အရှိန် (ဒေါ်) | အလယ်အလတ်ဖြစ်သော | |||
| ≤35 | RC2055 | rc2055-b / c | RC2055 | RC2055-B | rc2055-c | အားလုံးနီးပါးအရည်နှင့်သဘာဝဓာတ်ငွေ့မီဒီယာ |
| -200 ~ + 250 | -35 ~ + 250 | <2M / s | <6m / s | <2M / s | ||
ပစ္စည်းရွေးချယ်ခြင်း
1 ။ O-Ring ပစ္စည်းများနှင့်ကိုက်ညီသော OR1 နိုက်ထိုက်ခြင်းရော်ဘာ (NBR), ro2 fluorupubber (fkm) စသည်ဖြင့်ရွေးချယ်နိုင်သည်။
2 ။ လက်စွပ်ပစ္စည်းများ: PTFE1, PTFE2, PTFE3, PTFE4, UPE, pk1, pk2 စသည်။
3 ။ သံမဏိနွေ ဦး ရာသီ - V-shaped နွေ ဦး ရာသီ။
အမိန့်
RC2055- 40-PTFE4 + v တံဖြူအချင်း 40, တံဆိပ်ခတ်ခြင်းလက်စွပ်ပစ္စည်းသည် PTFE4 ဖြစ်ပြီးသံမဏိနွေ ဦး သည် V-shaped Spring ဖြစ်သည်
RC2055-B-B-40-40-40-40-40-40-40-40-40-40-40-40-40-40-B-R02 ရိုးအချင်းသည်အသက် 40 ဖြစ်သည်။ လက်စွပ်ကိုတံဆိပ်ခတ်ခြင်းမှာ PTFE4 ဖြစ်သည်
RC2055-C-40-40-40-40-PTFE4 + R02 Shaft အချင်းအရွယ်မှာအသက် 40 ရှိပြီးလက်စွပ်ကိုတံဆိပ်ခတ်ခြင်းမှာ PTFE4 ဖြစ်ပြီး O-Ring နှင့်ကိုက်ညီသည်

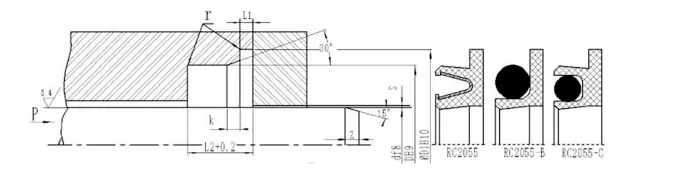

သတ်မှတ်ချက် parameter table (parameter ရိယာအတွင်းရှိအသေးစိတ်အချက်အလက်များအားလုံးရရှိနိုင်သည်)
| လှံတံအချင်းအကွာအဝေး f8 | groove အချင်း DH9 | groove အချင်း D1H10 | အစွန်းအတိမ်အနက် L1 | groove အကျယ် ြဌ | Import Chamfer k | radial ရှင်းလင်းရေး SAX | Chamfer အရှည် | mAX | |
| 10mpa | 20MPA | ||||||||
| 5 ~ 19.9 | d + 5 | d + 9 | 0.85 -0.1 | 3.6 | 0.3 | 0.15 | 0.1 | zmin = 0.8l | 0.8 |
| 20 ~ 39.9 | d + 7 | d + 12.5 | 1.35 -0.15 | 4.8 | 0.4 | 0.20 | 0.15 | 1.1 | |
| 40 ~ 400.9 | + 10.5 | + 17.5 | 1.8 -0.2 | 7.1 | 0.5 | 0.25 | 0.20 | 1.4 | |
| 401 ~ 1500 | d + 14 | d + 22 | 2.8 -0.2 | 9.5 | 0.5 | 0.30 | 0.25 | 1.6 | |
မှတ်စု: လှည့်ရိုးကိုလှည့်ထားသောရိုးရှင်းသောမျက်နှာပြင်သည် HRC ≥ 58 ဖြစ်သင့်ကြောင်းအကြံပြုသည်။

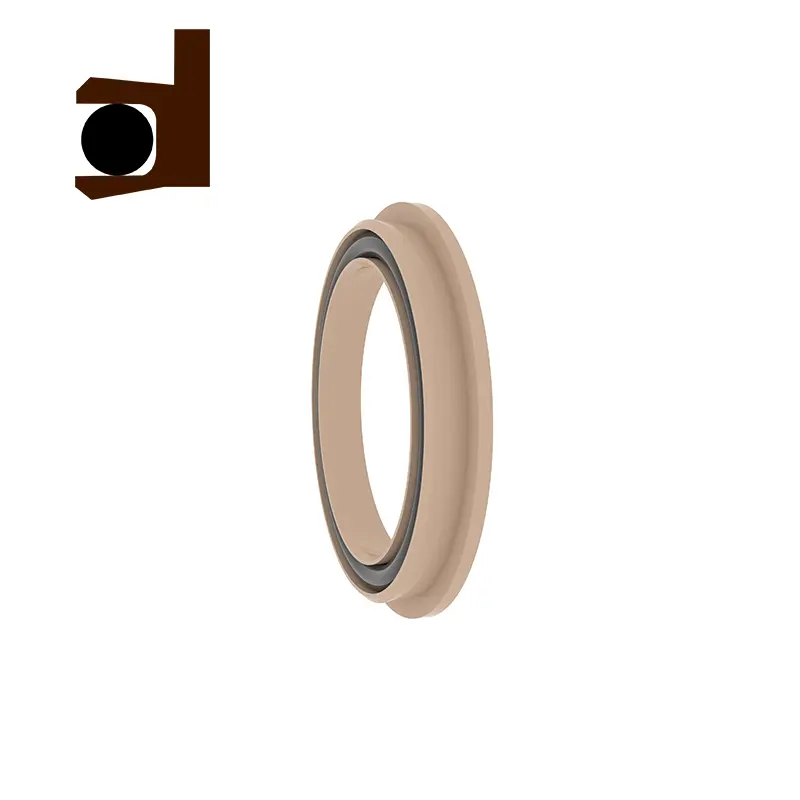

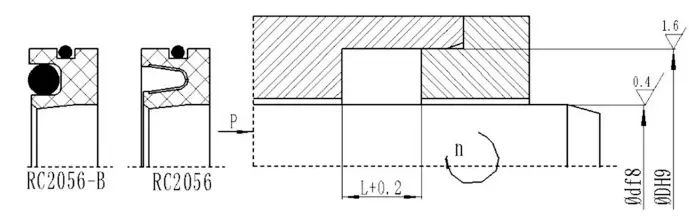

RC2056
သက်ဆိုင်သောလုပ်ငန်းခွင်အခြေအနေများ (ကန့်သတ်တန်ဖိုးများသည်တစ်ချိန်တည်းတွင်မပေါ်သင့်ပါ)
| ဖိနှိပ်ခြင်း (MPA) | အပူအအေး (℃) | အရှိန် (ဒေါ်) | အလယ်အလတ်ဖြစ်သော | ||
| ≤2 | RC2056 | RC2056-B | RC2056 | RC2056-B | အားလုံးနီးပါးအရည်နှင့်သဘာဝဓာတ်ငွေ့မီဒီယာ |
| -200 ~ + 250 | -35 ~ + 250 | <14 သန်း / s | <6m / s | ||
ပစ္စည်းရွေးချယ်ခြင်း
1 ။ O-Ring ပစ္စည်းများနှင့်ကိုက်ညီသော OR1 နိုက်ထိုက်ခြင်းရော်ဘာ (NBR), ro2 fluorupubber (fkm) စသည်ဖြင့်ရွေးချယ်နိုင်သည်။
2 ။ လက်စွပ်ပစ္စည်းများ: PTFE1, PTFE2, PTFE3, PTFE4, UPE, pk1, pk2 စသည်။
3 ။ သံမဏိနွေ ဦး ရာသီ - V-shaped နွေ ဦး ရာသီ။
အမိန့်
RC2056-40 * 62 * 82 * 8-PTFE4 + V D D * D * L, တံဆိပ်ခတ်ထားသောလက်စွပ်သည် PTFE4 ဖြစ်ပြီးသံမဏိနွေ ဦး သည် V-shaped Spring ဖြစ်သည်
RC2056-b-40 * 62 * 82 * 8-8-PTFE4 + R02 D * D * l, တံဆိပ်ခတ်ကွင်းပစ္စည်းသည် PTFE4 ဖြစ်ပြီးဆင်နွှဲမှုမှာ fluororuber ဖြစ်သည်
