radial Spring စွမ်းအင်တံဆိပ်ခတ်

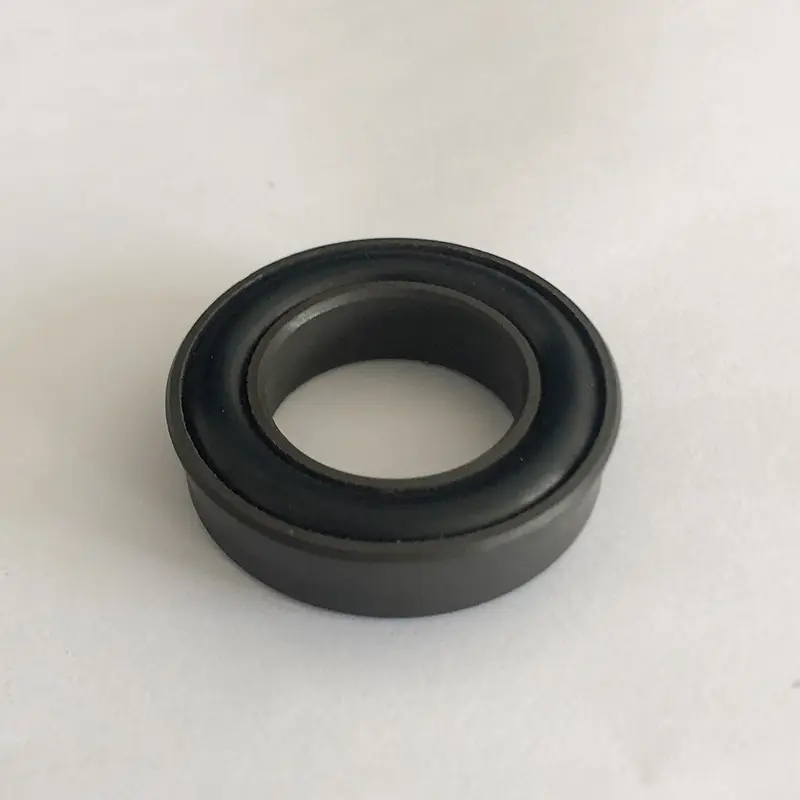

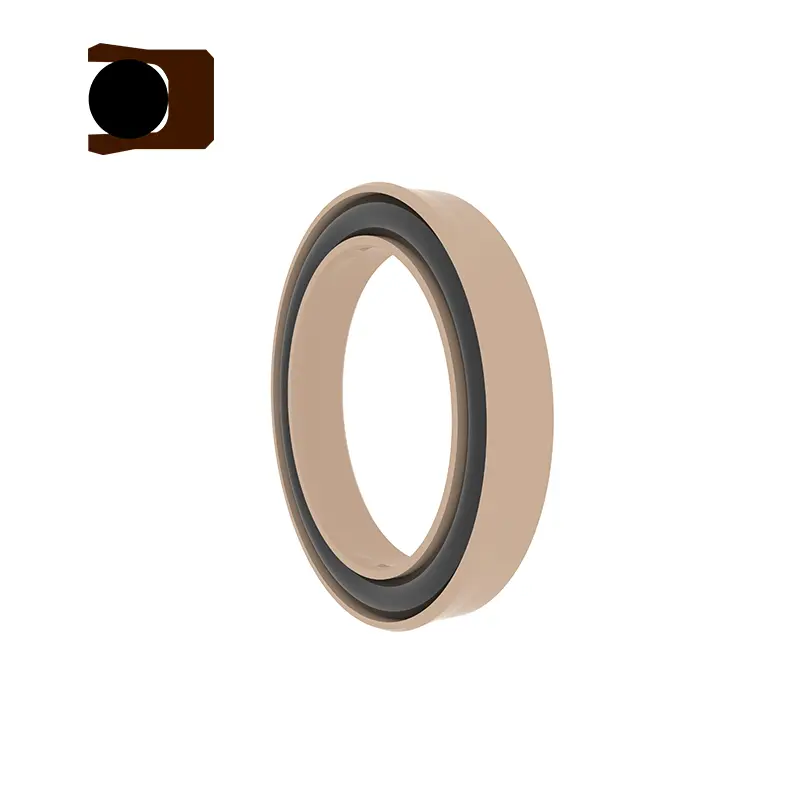

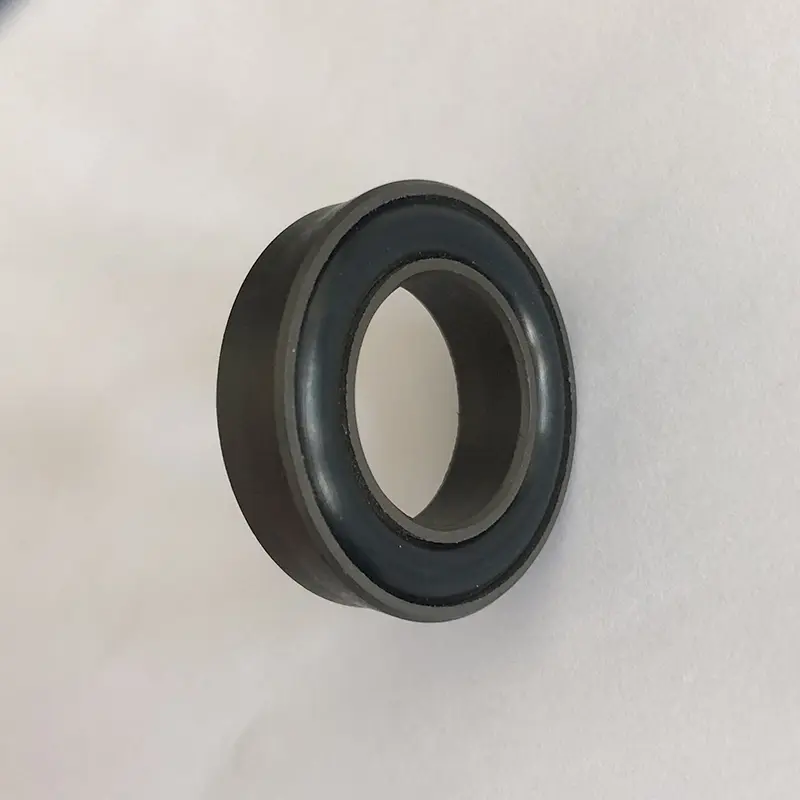

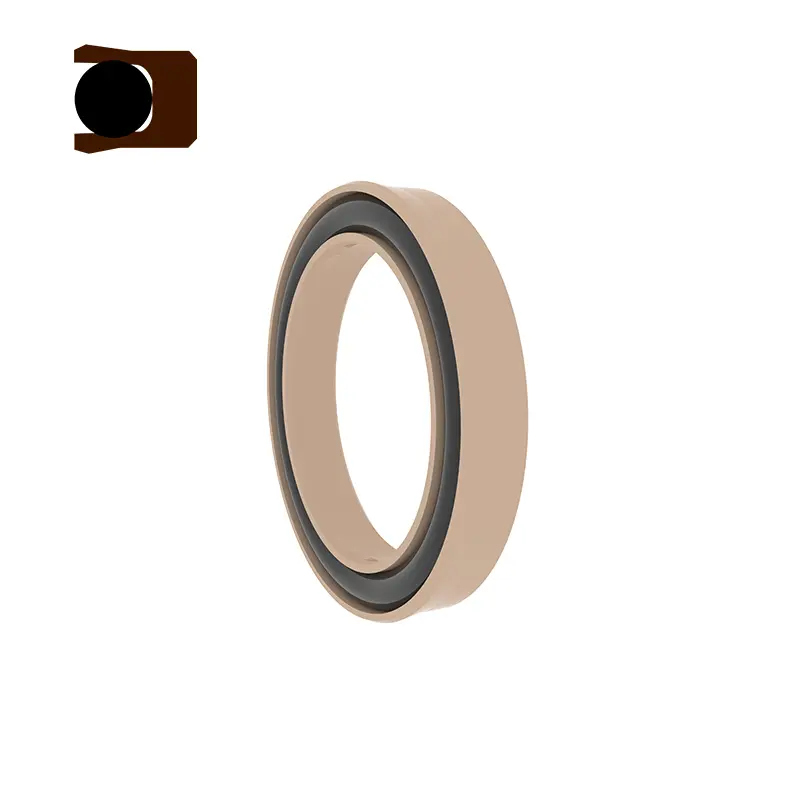

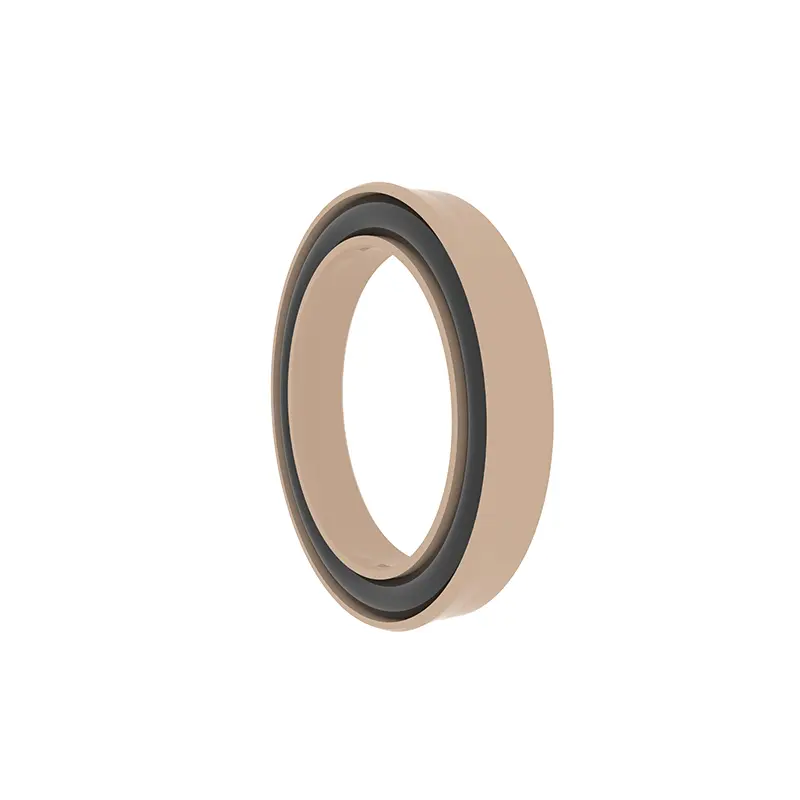

ကျွန်ုပ်တို့၏ RC16 သည် plug seal တစ်ခုဖြစ်ပြီး RC16-B သည် Y-shape ပေါင်းစပ်ထားသောတံဆိပ်ခတ်ဖြစ်သည်။ နှစ်ခု၏အ Groove အတူတူပင်ဖြစ်ကြသည်နှင့် Ml5514F နှင့် ISO3771 မှသတ်မှတ်ထားသော groove များတွင် install လုပ်နိုင်ပါတယ်။

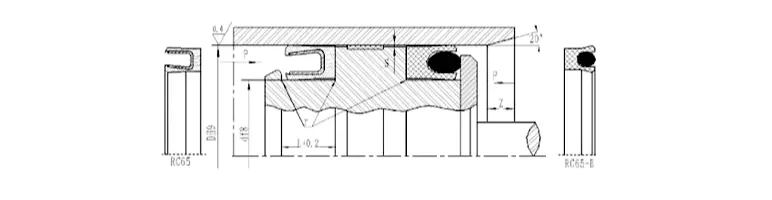

နောက်ထပ် radial Spring EnergeMED SENDISS ထုတ်ကုန်အတွက် RC65 Series, RC65 Series, RC65 စီးရီးသည် plug seal တစ်ခုဖြစ်ပြီး RC65-B သည် Y-shapined Seal SEAST ဖြစ်သည်။ ၎င်းတို့တွင်တူညီသော groove design ရှိသည့်အပြင် ML5514F နှင့် ISO3771 မှသတ်မှတ်ထားသော groove များတွင်တပ်ဆင်နိုင်သည်။

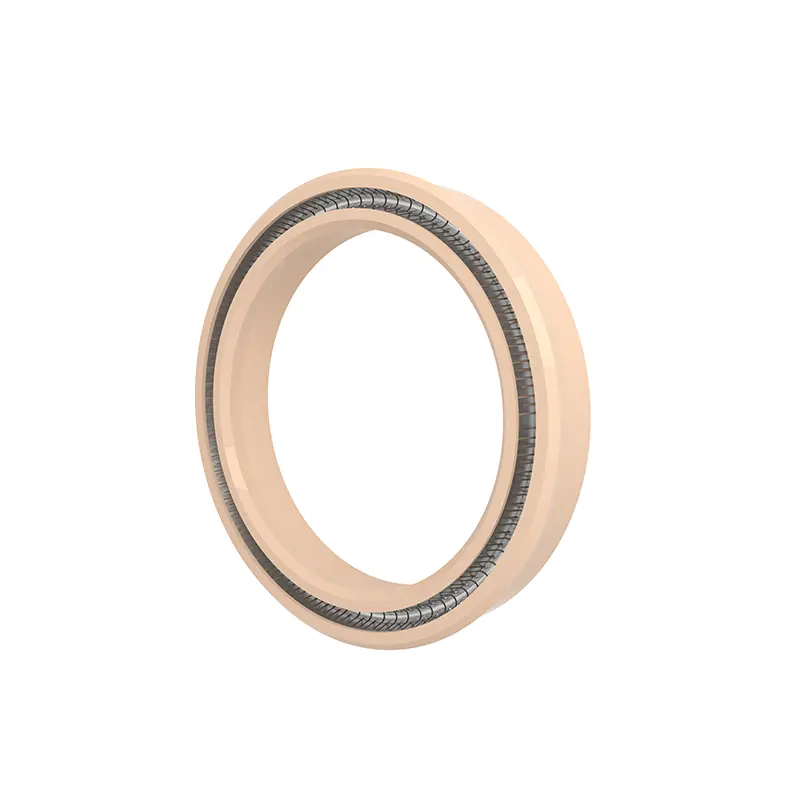

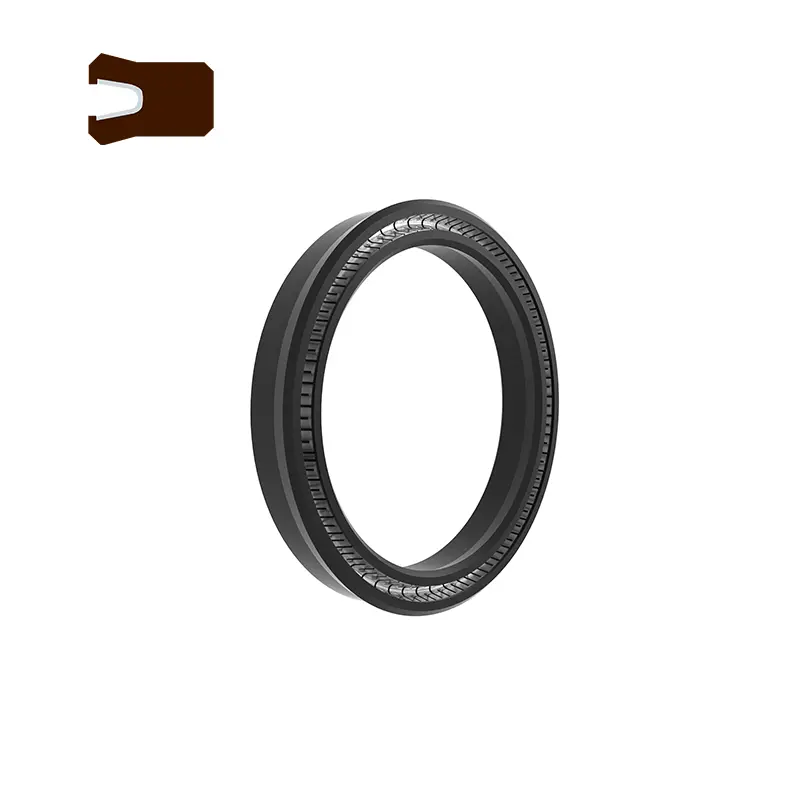

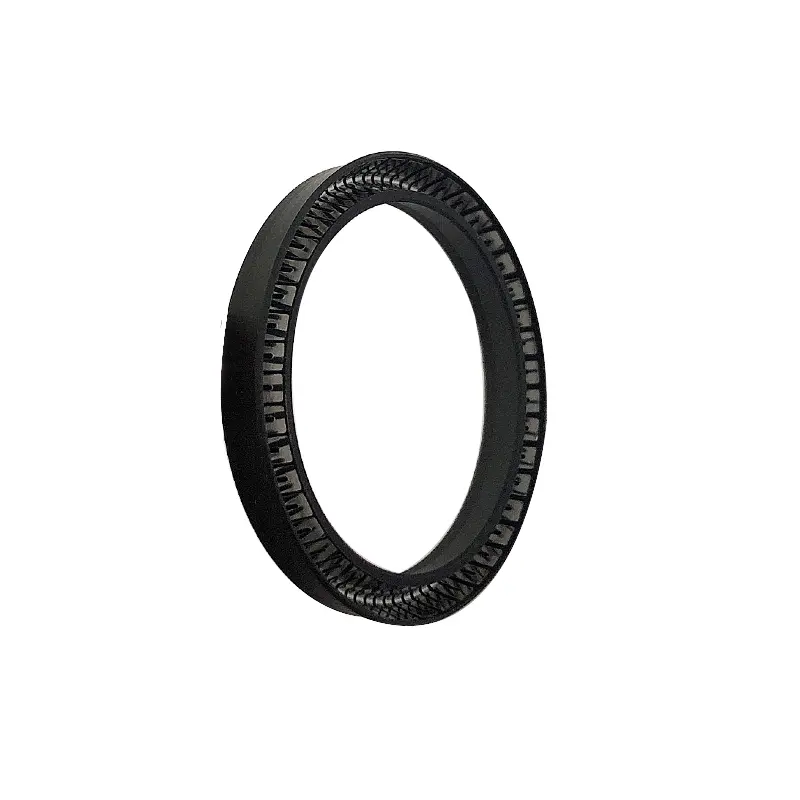

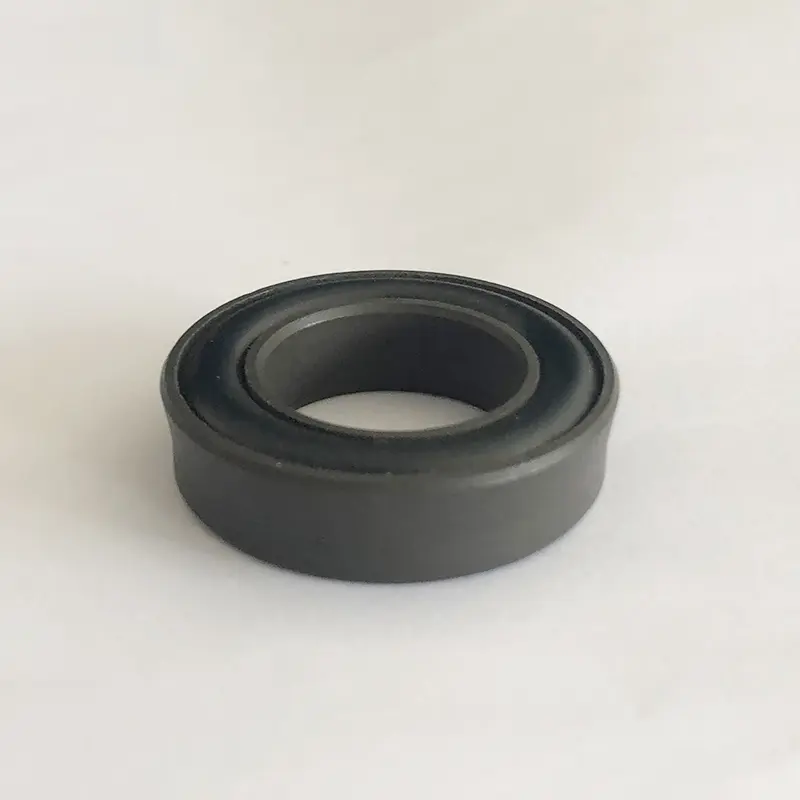

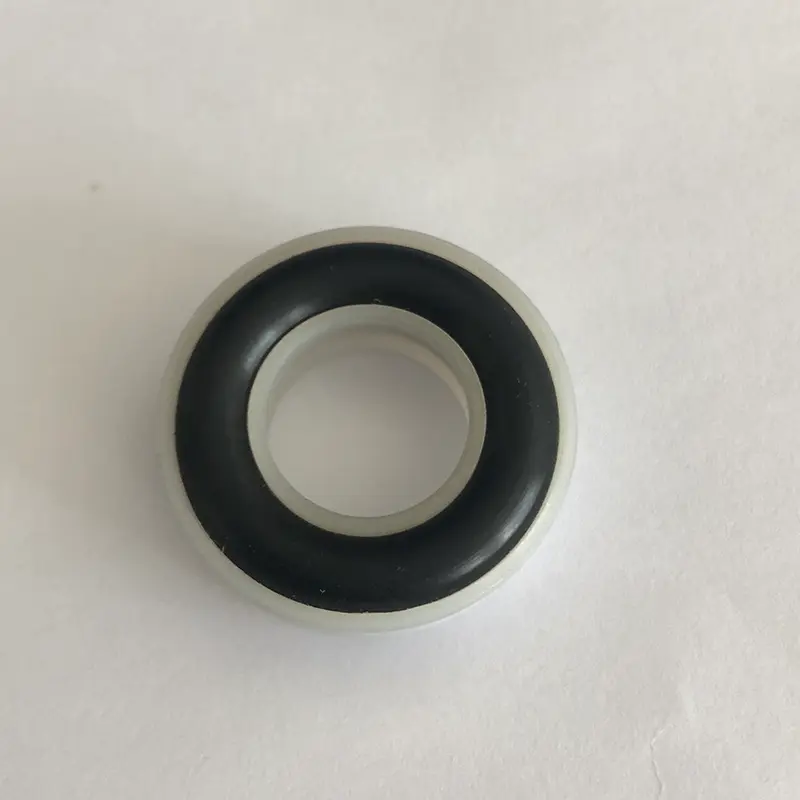

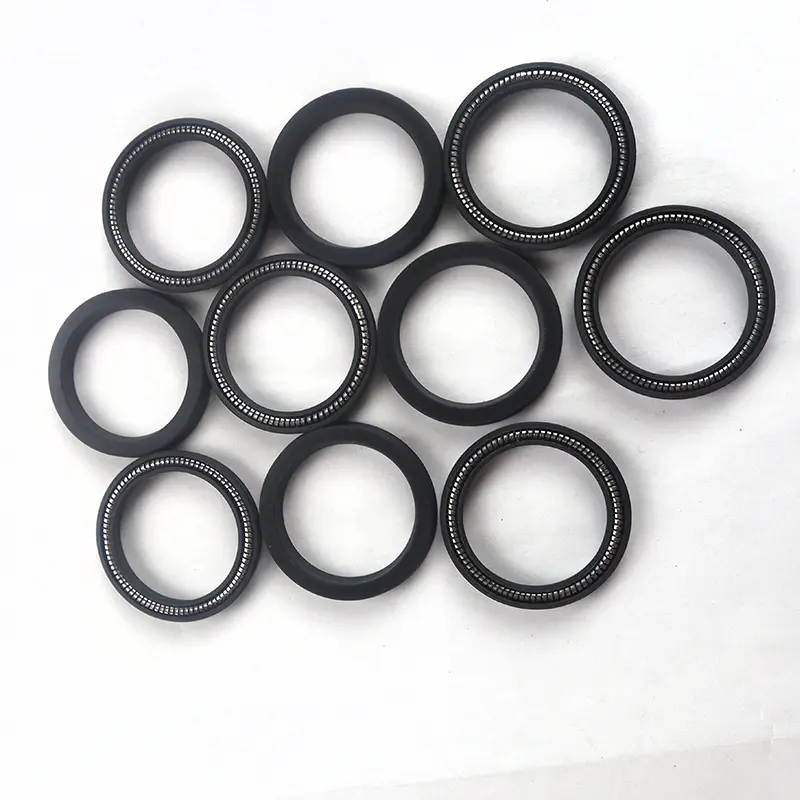

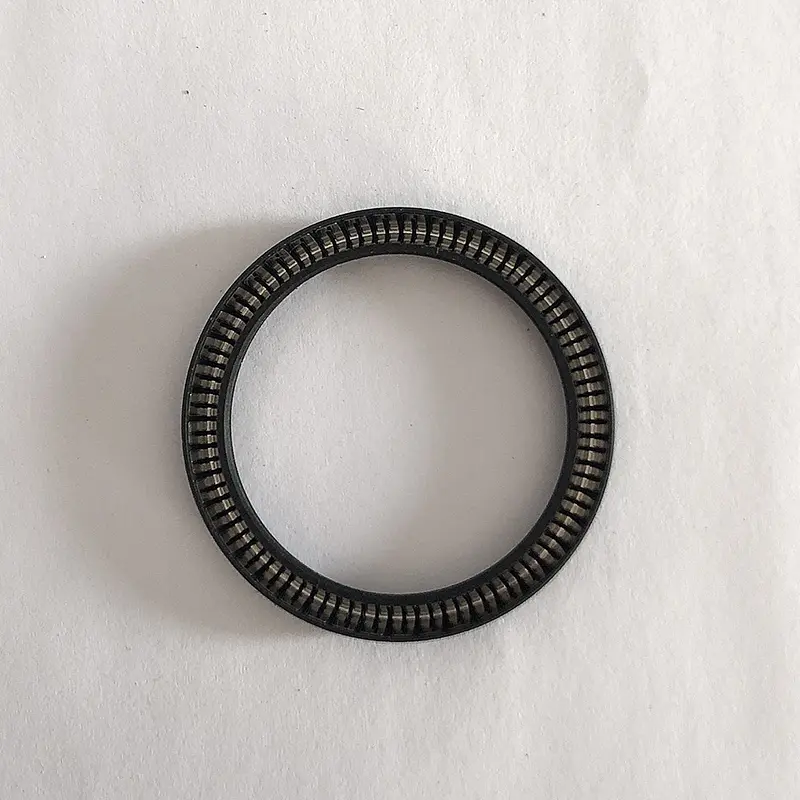

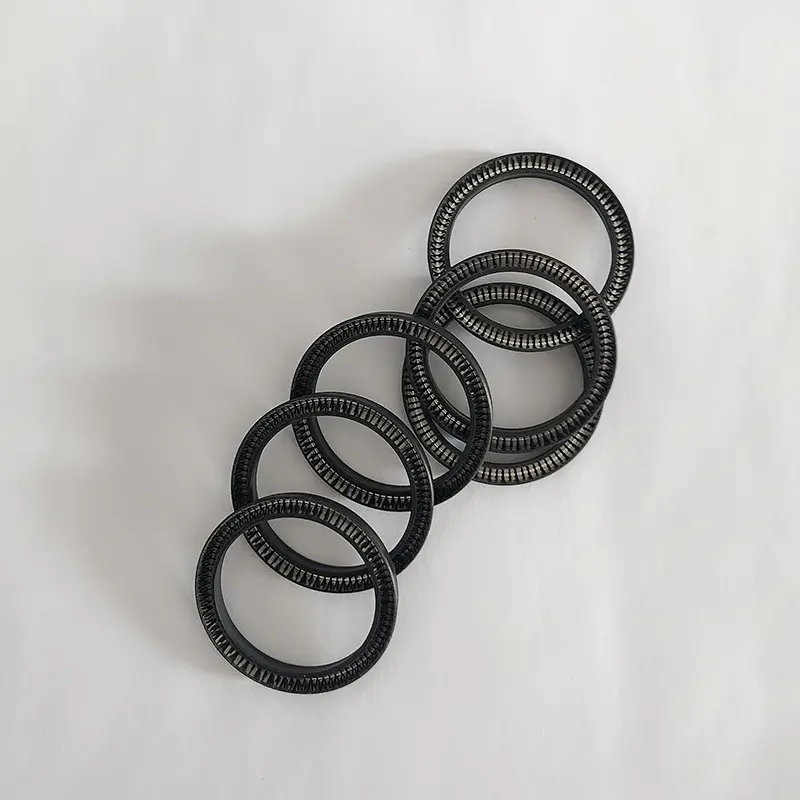

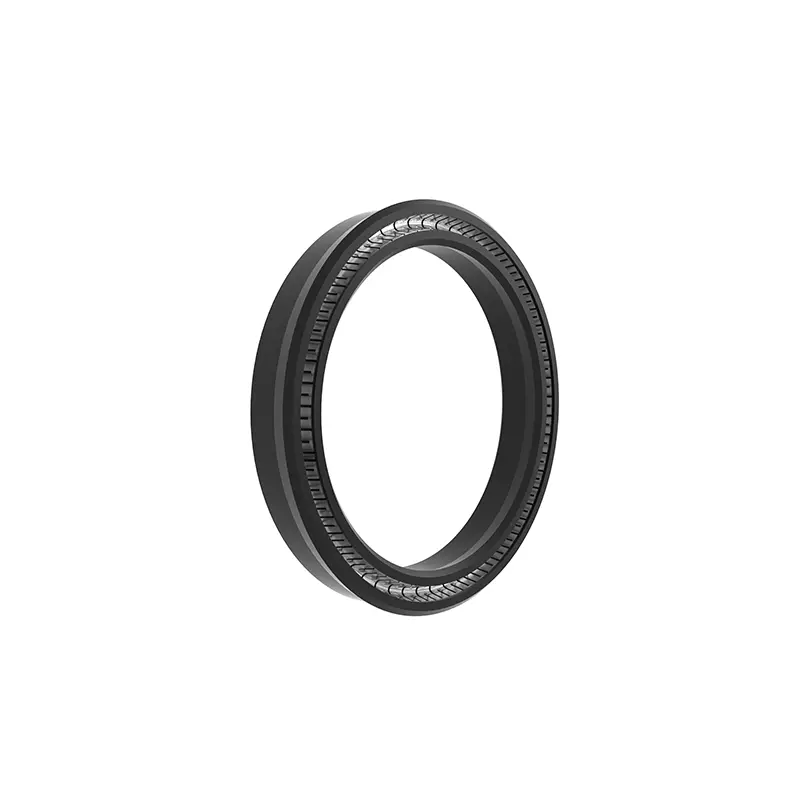

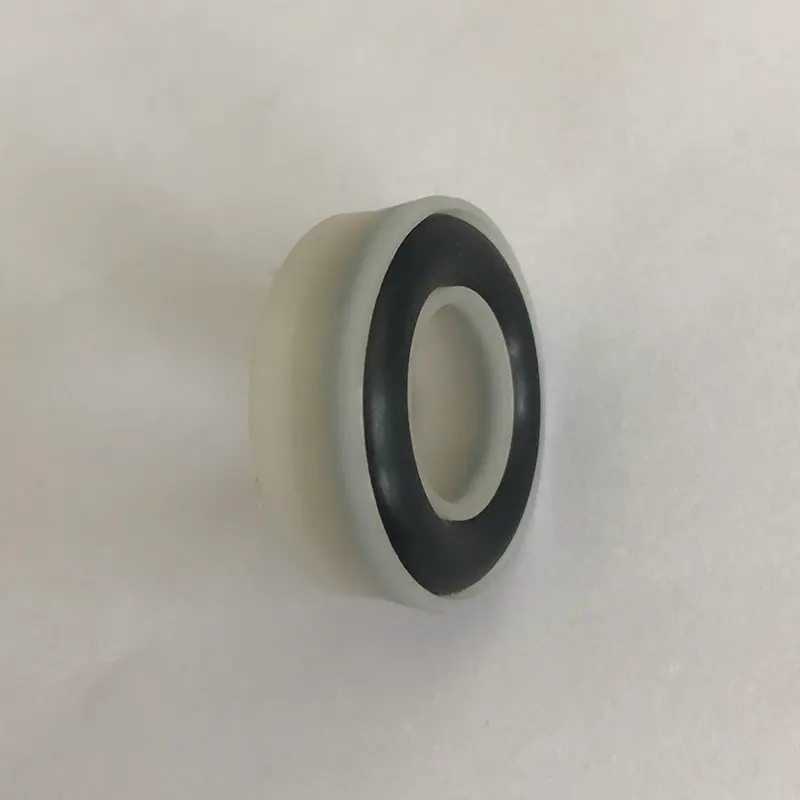

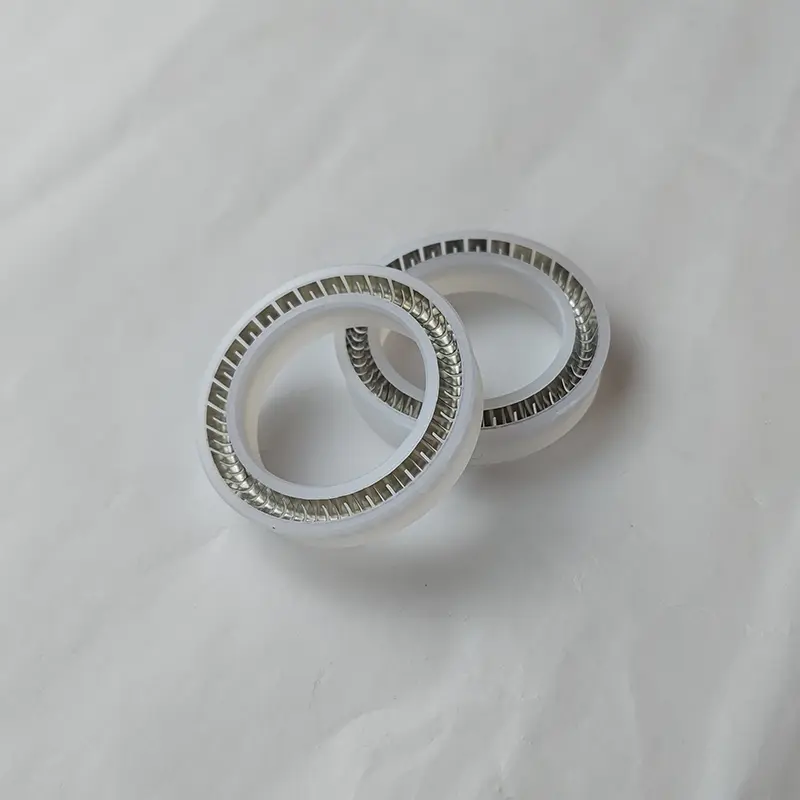

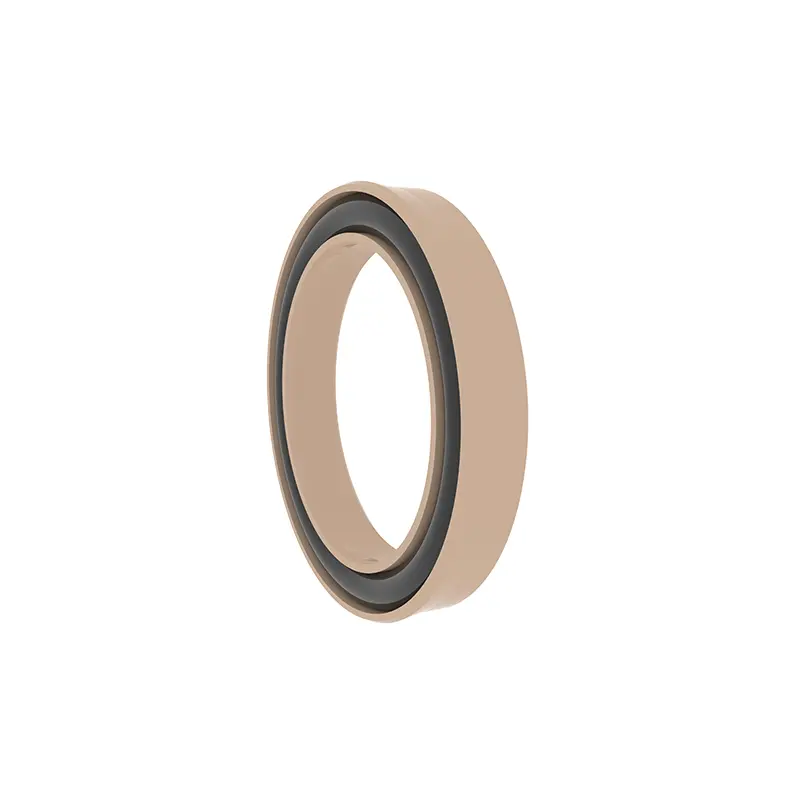

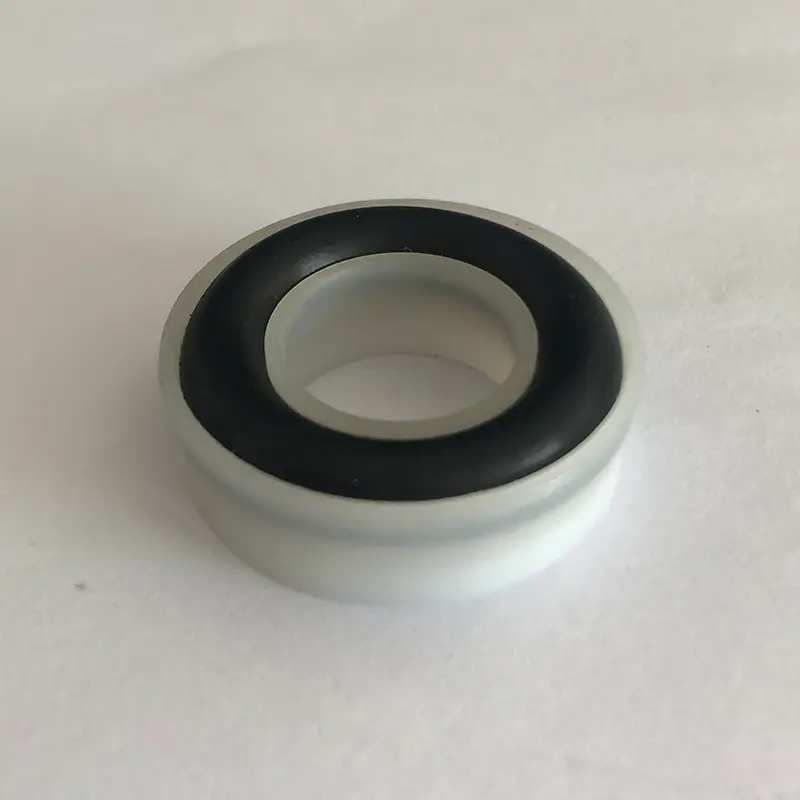

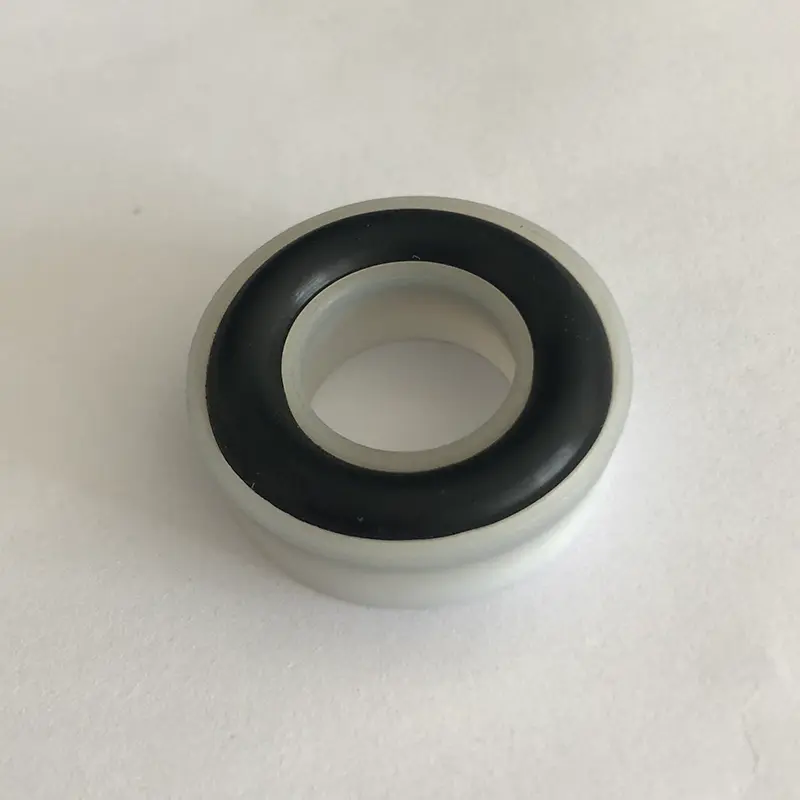

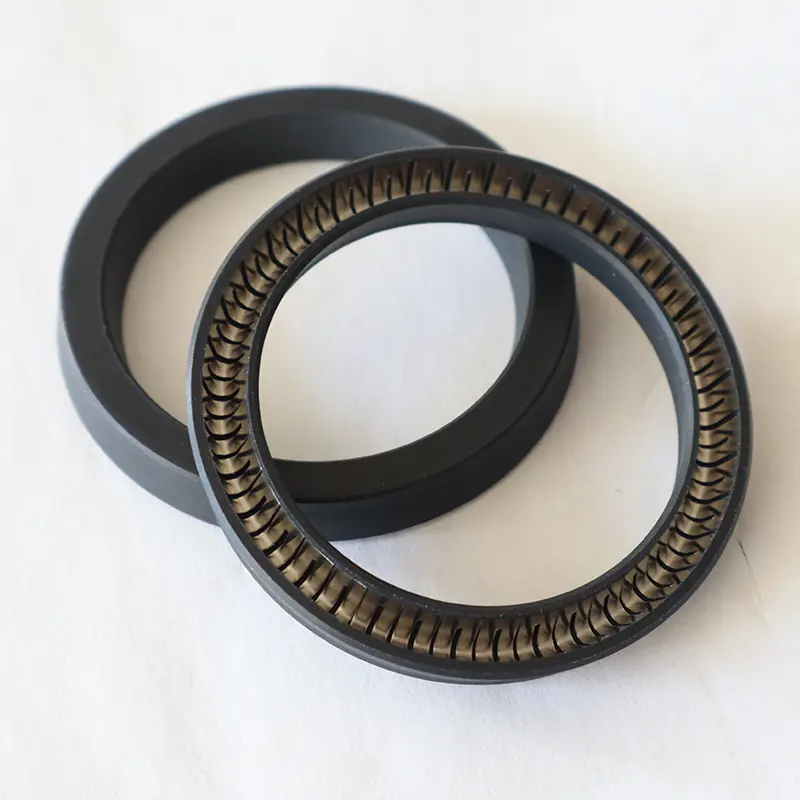

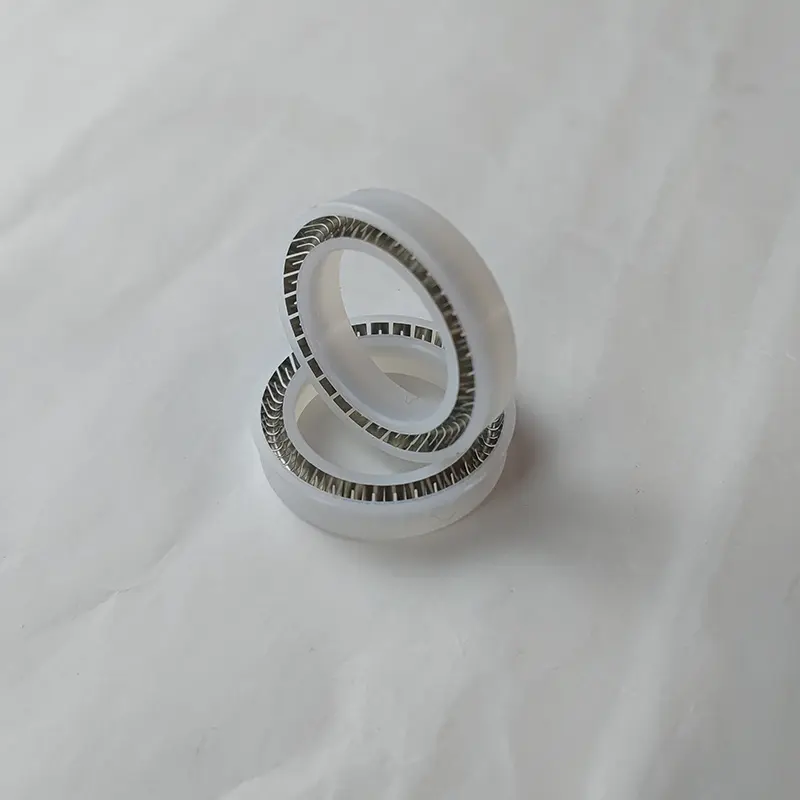

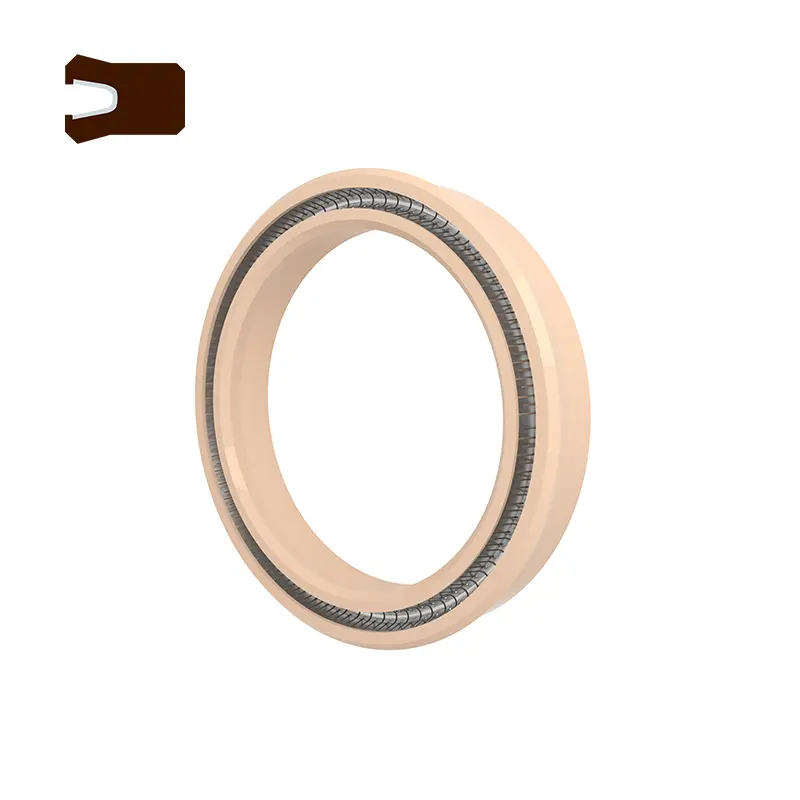

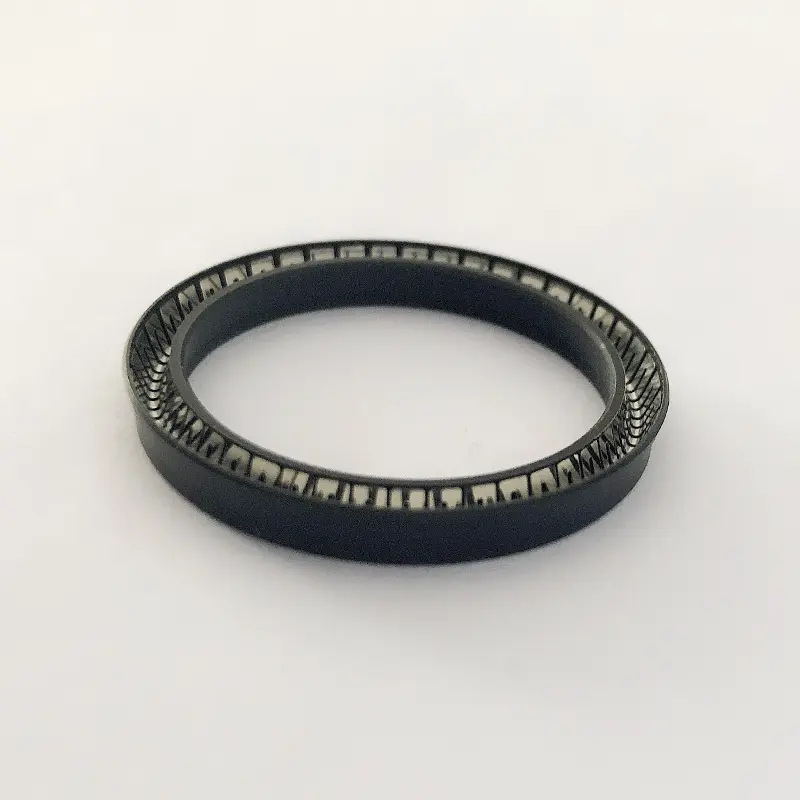

RC16 နှင့် RC65 plug seals များကိုသံမဏိစမ်းများနှင့်မြင့်မားသောပျော့ပျောင်းသောပလတ်စတစ်များဖြင့်ဖွဲ့စည်းထားသည်။ သံမဏိစမ်းစက်များသည် V-shaped Springs နှင့် O-shaped Springs များကိုရွေးချယ်နိုင်သည်။ RC16-B နှင့် RC65-B ကိုသုံးသောအခါကိုက်ညီသော elastomer ပစ္စည်းများကိုကျိုးကြောင်းဆီလျော်စွာရွေးချယ်ရန်လိုအပ်သည်။

Radial Spring Energeed တံဆိပ်များနှစ်မျိုးလုံးသည်စွမ်းဆောင်ရည်မြင့်မားခြင်း, ၎င်းတို့သည် Hydraulic နှင့် Pneumatic ပစ္စည်းကိရိယာများအတွက်ကြမ်းတမ်းသောအလုပ်လုပ်နေသောအခြေအနေများနှင့်ဓာတု, ရေနံ, စွမ်းအင်နှင့်အခြားနယ်ပယ်များကဲ့သို့သောအထူးမီဒီယာပတ်ဝန်းကျင်တွင်တံဆိပ်ခတ်ရန်သင့်တော်သည်။ သံမဏိနွေ ဦး ရာသီသည်ရေရှည်တံဆိပ်ခတ်ခြင်းအကျိုးသက်ရောက်မှုကိုသေချာစေရန်တည်ငြိမ်သော adlial အင်အားကိုထောက်ပံ့ပေးသည်။ စံသတ်မှတ်ထားသော groove ဒီဇိုင်းသည် installation နှင့်ပြုပြင်ထိန်းသိမ်းခြင်းကိုရိုးရှင်းလွယ်ကူပြီးအသုံးပြုရန်ကုန်ကျစရိတ်ကိုလျော့နည်းစေသည်။

ထုတ်ကုန်အင်္ဂါရပ်များနှင့် application များ:

radial Spring စွမ်းအင်တံဆိပ်ခတ်များ၏ဘုံလက္ခဏာများ:

1 ။ အပြန်အလှန်လှည့်ခြင်း, လှည့်ခြင်း (လွှဲခြင်း) နှင့် static တံဆိပ်ခတ်ခြင်းအတွက်အသုံးပြုနိုင်သည်။

2 ။ အားလုံးနီးပါးအရည်နှင့်ဓာတုမီဒီယာများအားလုံးနှင့်သက်ဆိုင်သည်။

3 ။ မြင့်မားသောနှင့်အနိမ့်ဖိအားနှင့်အနိမ့်ဖိအားနှင့်လေဟာနယ်တံဆိပ်ခတ်များအတွက်အလွန်အစွမ်းထက်တဲ့တံဆိပ်ခတ်စွမ်းဆောင်ရည်;

4 ။ ပွတ်တိုက်မှုနိမ့်ကျခြင်း, သေးငယ်တဲ့စတင်ခုခံခြင်း, ချောမွေ့လှုပ်ရှားမှု, တွားတတ်သောတိရစ္ဆာန်မျိုး,

5 ။ Long Life ကိုရေနံတွင်းလွတ်ရှိရာတံဆိပ်ခတ်များအတွက်အသုံးပြုနိုင်သည်။

6 ။ အပူချိန်နှင့်ရှုပ်ထွေးသောလုပ်ငန်းခွင်အခြေအနေများလျင်မြန်စွာပြောင်းလဲမှုများကိုလိုက်လျောညီထွေဖြစ်အောင်ပြုလုပ်နိုင်သည်။

7 ။ အစားအစာနှင့်ဆေးဝါးဖြန့်ဖြူးရေးနှင့်အဆက်အသွယ်ရှိသည့်အချိန်တွင်အလတ်စားရန်ညစ်ညမ်းမှုမရှိပါ။

8 ။ မိတ္တူကူးနိုင်သည်, နီးပါးသိုလှောင်မှုကာလကန့်သတ်။

RC16

သက်ဆိုင်သောအလုပ်အခြေအနေများ

ပစ္စည်းရွေးချယ်ခြင်း

1 ။ O-Ring ပစ္စည်းများနှင့်ကိုက်ညီမှုရှိနိုင်သည်မှာ R01 Nitrile ရော်ဘာ (NBR), R02 fluororubber (FKM) စသည်တို့ဖြစ်သည်။

2 ။ လက်စွပ်ပစ္စည်းများ: PTFE1, PTFE2, PTFE3, PTFE4, UPE, pk1, pk2 စသည်။

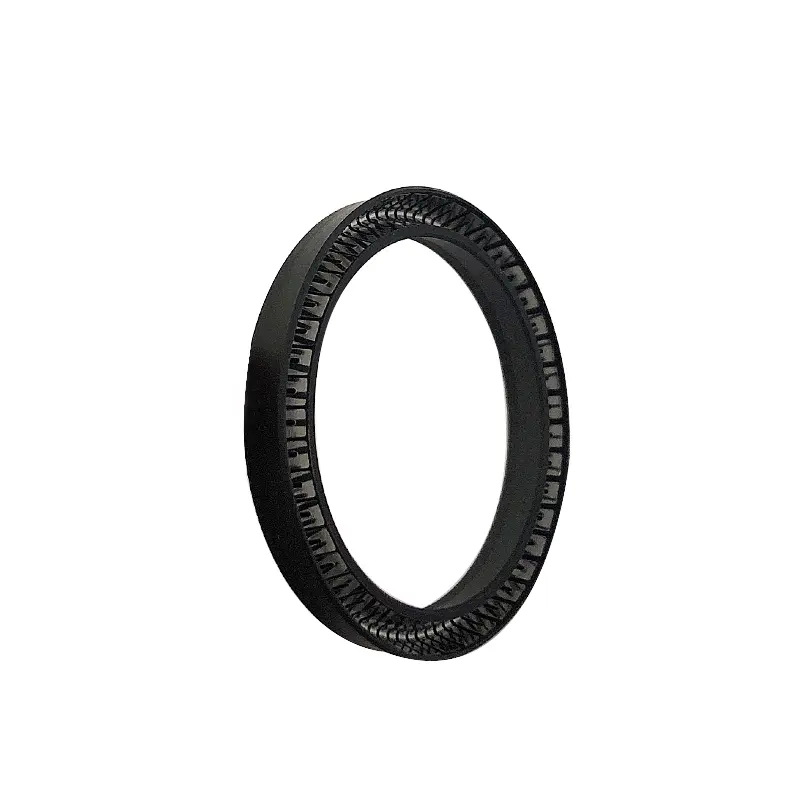

3 ။ သံမဏိစမ်းရေတွင်းများကို O-shaped Springs နှင့် V-shaped Springs များမှရွေးချယ်နိုင်သည်။

အမိန့်

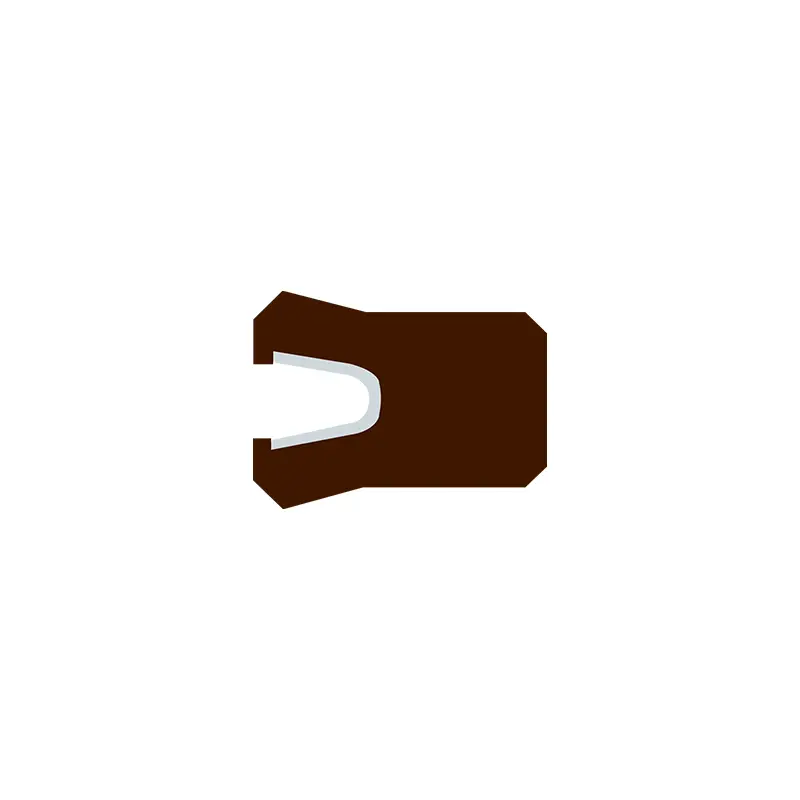

RC16-40-ptfe4 + v တံဖြူအချင်း 40, တံဆိပ်ခတ်ခြင်းအချင်းပစ္စည်းသည် PTFE4 ဖြစ်ပြီးသံမဏိနွေ ဦး သည် V-shaped နွေ ဦး ဖြစ်သည်

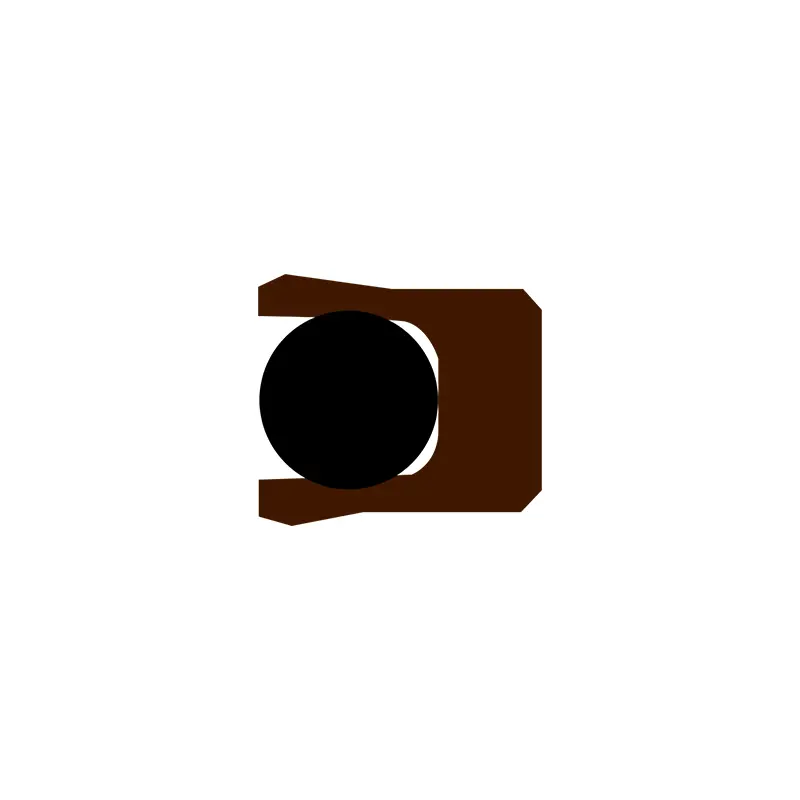

RC16-B-40-40-40-40-40-pTFE4 + R02 Shaft အချင်းအသက် 40 ရှိပြီးလက်စွပ်ကိုတံဆိပ်ခတ်ခြင်းမှာ PTFE4 ဖြစ်ပြီး O-Ring နှင့်ကိုက်ညီသည်

သတ်မှတ်ချက် parameter table (parameter range အတွင်းရှိအရွယ်အစားမဆိုအရွယ်အစားရှိသည်)

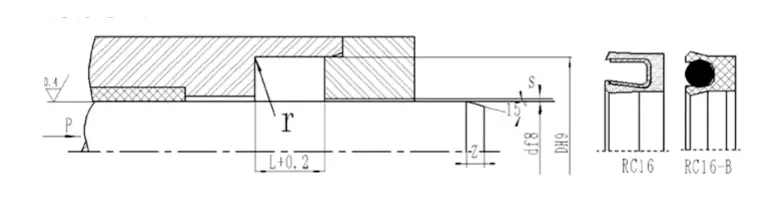

PAN SEAL ကိုတပ်ဆင်ခြင်း - ယေဘုယျအားဖြင့် Open Groove ကို အသုံးပြု. ပိတ်ထားသော groove တပ်ဆင်ခြင်းအတွက် PAN SEAL ၏တပ်ဆင်မှုကိုကြည့်ပါ။

သတ်မှတ်ချက်အရွယ်အစားဇယား (လိုအပ်သောအသေးစိတ်အချက်အလက်များသည်ဤဇယားတွင်မပါ 0 င်ပါ။ ကျေးဇူးပြု. ကျွန်ုပ်တို့၏ကုမ္ပဏီကိုဆက်သွယ်ပါ။ ထုတ်ကုန်များကို 1600 မီလီမီတာအထိထောက်ပံ့နိုင်သည်။ )

RC65

သက်ဆိုင်သောအလုပ်အခြေအနေများ

1 ။ O-Ring ပစ္စည်းများနှင့်ကိုက်ညီမှုရှိနိုင်သည်မှာ R01 Nitrile ရော်ဘာ (NBR), R02 fluororubber (FKM) စသည်တို့ဖြစ်သည်။

2 ။ လက်စွပ်ပစ္စည်းများ: PTFE1, PTFE2, PTFE3, PTFE4, UPE, pk1, pk2 စသည်။

3 ။ သံမဏိစမ်းရေတွင်းများကို O-shaped Springs နှင့် V-shaped Springs များမှရွေးချယ်နိုင်သည်။

အမိန့်

RC65-40-PTFE4 + V ကိုဆလင်ဒါအချင်း 40, တံဆိပ်ခတ်ခြင်းအချင်းပစ္စည်းသည် PTFE4 ဖြစ်သည်, သံမဏိနွေ ဦး သည် V-shaped နွေ ဦး ဖြစ်သည်

RC65-B-40-40-40-PTFE4 + R02 ဆလင်ဒါအချင်းတွင် 40, Sealing Try Pittfe4 သည် PTFE4 ဖြစ်ပြီး O-ring နှင့်ကိုက်ညီသည်

သတ်မှတ်ချက် parameter table (parameter range အတွင်းရှိအရွယ်အစားမဆိုအရွယ်အစားရှိသည်)
