ကျွန်ုပ်တို့သည်ပစ္စတင်တံဆိပ်များ၏နယ်ပယ်ရှိအမျိုးမျိုးသောလိုအပ်ချက်များကိုအာရုံစိုက်ပြီး, ကျွန်ုပ်တို့၏ထုတ်ကုန်လိုင်းကိုတစ် ဦး တည်းသရုပ်ဆောင်ခြင်းနှင့်နှစ်ချက်ဖြင့်သရုပ်ဆောင်ခြင်းနှင့်နှစ်ချက်ဖြင့်သရုပ်ဆောင်ခြင်း, သမားရိုးကျစက်မှုလုပ်ငန်းမှအစွန်းရောက်လုပ်ငန်းခွင်အခြေအနေများနှင့်တွေ့ဆုံဆွေးနွေးမှုများနှင့်ကိုက်ညီစေရန်ပေါင်းစပ်ခြင်းနှင့်ဖွဲ့စည်းတည်ဆောက်ပုံဆိုင်ရာအကောင်းမြင်မှုပေါင်းစပ်ခြင်းများကိုပေါင်းစပ်ထားသည်။
1 ။ ပစ္စတင်တံဆိရှောချးလှည့် seals စီးရီး၏မီးမောင်းထိုးပြချက်များ
မြင့်မားသောဖိအားများနှင့်ဆန့်ကျင်ရေးဆန့်ကျင်ရေး - RCK102 / 102R / 104 စီးရီးများကိုမြင့်မားသောဖိအားပေးရန်ဒီဇိုင်းပြုလုပ်ထားပြီးကြီးမားသောကွာဟချက်များနှင့်အံဝင်ခွင်ကျဖြစ်ရန်အထောက်အကူပြုဖွဲ့စည်းပုံကိုခိုင်ခံ့စေသည်။ RCK109H / 120/122 နှင့်အခြားပေါင်းစပ်တံဆိပ်များသည် 35mpa + မြင့်မားသောဖိအားကန့်သတ်ချက်ကို ဖြတ်. လမ်းညွှန်ကွင်းများနှင့် elastomers များကိုပေါင်းစပ်ရန်,
Dynamic Aditication: RCK108 / 125/138 သည်အလွန်အမင်းအမြန်နှုန်းမှမြင့်မားသောအမြန်နှုန်းမှမြင့်မားသောတံဆိပ်ခတ်ခြင်း (0.01 ~ 5M / s) ကိုရရှိရန် Tetrafluoroethylene ပစ္စည်းများကိုအသုံးပြုသည်။
RCK119 / 139 သည်မငြိမ်မသက်ခံနိုင်ရည် ရှိ. ခြောက်သွေ့သောစိုထိုင်းသော - ခံနိုင်ရည်ရှိသော Mander Spring နှင့် PTFE ပစ္စည်းများတပ်ဆင်ထားသည်။ အကျယ်အ 0 န်း၏ကျယ်ပြန့်သော 60 ℃ ~ 200 ℃ဓာတုဗေဒ, ဆေးဝါးမြင့်မားသောဓာတ်ပေါင်းဖိုများနှင့်အစားအစာများထုတ်လုပ်မှုလိုင်းများကိုဖုံးလွှမ်းထားသည်။
2 ။ စက်မှုလုပ်ငန်းစိတ်ကြိုက်ဒီဇိုင်း -
ပြုပြင်ထိန်းသိမ်းမှုနှင့်ပြုပြင်ခြင်း - RCK116 / 216 သည် installation လုပ်ငန်းစဉ်ကိုရိုးရှင်းစေပြီးဆလင်ဒါဟောင်းပြုပြင်ခြင်းနှင့်အစားအစာဖြည့်စွက်ပစ္စည်းကိရိယာများလျင်မြန်စွာအစားထိုးရန်လိုအပ်ချက်များနှင့်လိုက်လျောညီထွေဖြစ်အောင်ပြုလုပ်သည်။
Dual Leagn Isolation: RCK144 / 145 သည်ရေနံ / ရေသို့မဟုတ်သဘာဝဓာတ်ငွေ့ / အရည်ရောနှောမီဒီယာကိုတံဆိပ်ခတ်နိုင်သည့်မူရင်းသို့မဟုတ်ဓာတ်ငွေ့ / အရည်ရောနှောမီဒီယာများကိုတံဆိပ်ခတ်နိုင်သည်။
Short Stroke Optimization - RCK103 / 143 သည်တိုတောင်းသောဟိုက်ဒရောလစ်ဆလင်ဒါများ၌ယိုစိမ့်မှုအန္တရာယ်ကိုရှောင်ရှားရန် O-Ring Preload မှတစ်ဆင့် appedding တည်ငြိမ်မှုကိုပိုမိုကောင်းမွန်စေသည်။
3 ။ Core နည်းပညာအားသာချက်များ:
ပစ္စည်းသိပ္ပံပညာ - Polyurethane နှုတ်ခမ်း (RCK205) ရေနံသိုလှောင်မှုဒီဇိုင်းသည်ချောဆီကိုအခမဲ့အွန်လိုင်းဘဝ၏ဘ 0 ကိုတိုးချဲ့ပြီး Tetrafluoroethylene (RCK108) သည် 0 တ်ဆင်ခြင်းနှင့်ဓာတုခုခံမှုကိုထည့်သွင်းစဉ်းစားသည်။
ဖွဲ့စည်းတည်ဆောက်ပုံဆိုင်ရာဆန်းသစ်တီထွင်မှု - နောက်ကျောလမ်းညွှန်ကွင်း (RCK101), ပံ့ပိုးမှုစင်တာ anti-twist (rck120) နှင့်အခြားဒီဇိုင်းများသည်တုန်ခါမှုနှင့် 0 န်ဆောင်မှုအောက်တွင်တံဆိပ်ခတ်ခံမှုများကိုသေချာစေသည်။
ကျွန်ုပ်တို့သည်မော်ဒယ်လ်စက်များ, ဆေးထိုးဆေးပစ္စည်းများနှင့်ဆေးဘက်ဆိုင်ရာထုတ်ကုန်များကဲ့သို့သောစက်မှုလုပ်ငန်းများကဲ့သို့သောစက်မှုလုပ်ငန်းများ,
ထုတ်ကုန်အင်္ဂါရပ်များနှင့် application များ:

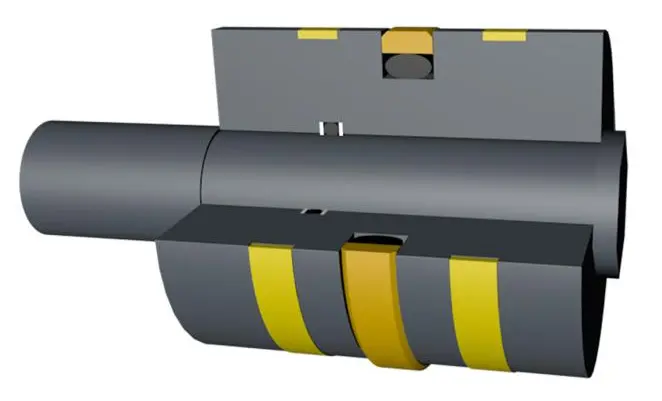

ပစ္စတင်ဂေဟက်လှည့်လှည့်လှည့်လှည့်လှည့်ဆလင်ဒါနှင့်ဆလင်ဒါများ, အဓိက application များတွင်ဆောက်လုပ်ရေးယန္တရား, စိုက်ပျိုးရေးစက်ယန္တရားများ,
ဓာတုဗေဒစက်မှုလုပ်ငန်းများတွင်အသုံးပြုသောအခါ၎င်းကိုယေဘုယျအားဖြင့်အစာရှောင်ခြင်းဆလင်ဒါနှင့်နေရာချခြင်းစက်များအတွက်အသုံးပြုသည်။ ၎င်းကိုစားနပ်ရိက္ခာထုတ်လုပ်ရေးလုပ်ငန်း, ဆေးဝါးစက်မှုလုပ်ငန်းနှင့်စုဆောင်းသူများအတွက်လည်းအသုံးပြုနိုင်သည်။
ကောင်းကျိုး

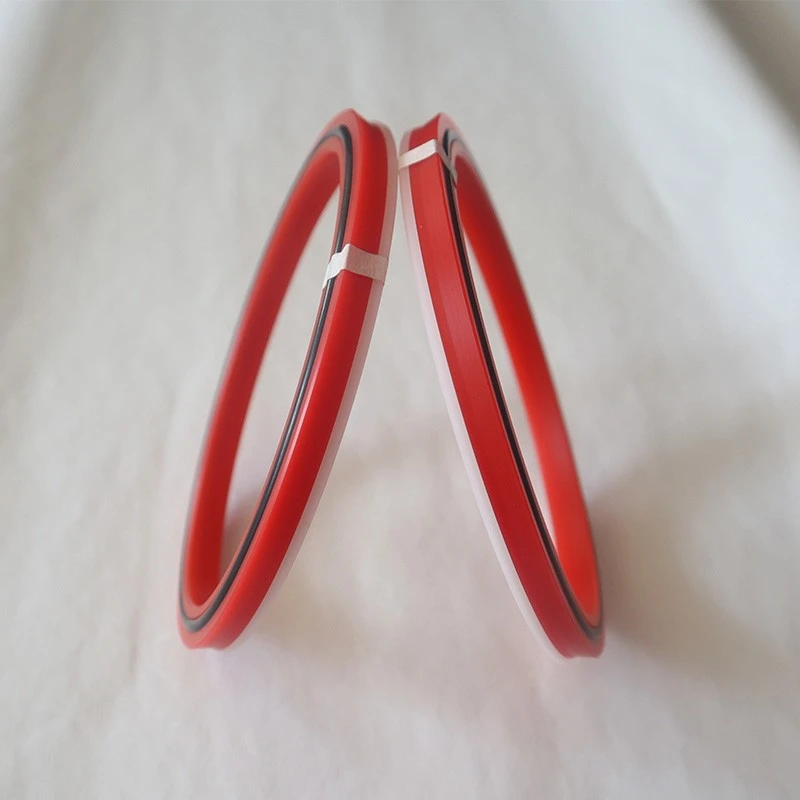

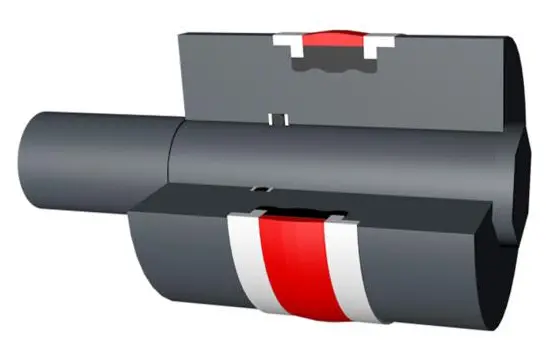

Piston Seal Seals လှည့်လှည့်လှည့်, ကောင်းသော dynamic sealing sealing စွမ်းဆောင်ရည်နှင့်အတူ groove in groove ထဲမှာ emboose ၌ embedded နေကြသည်။

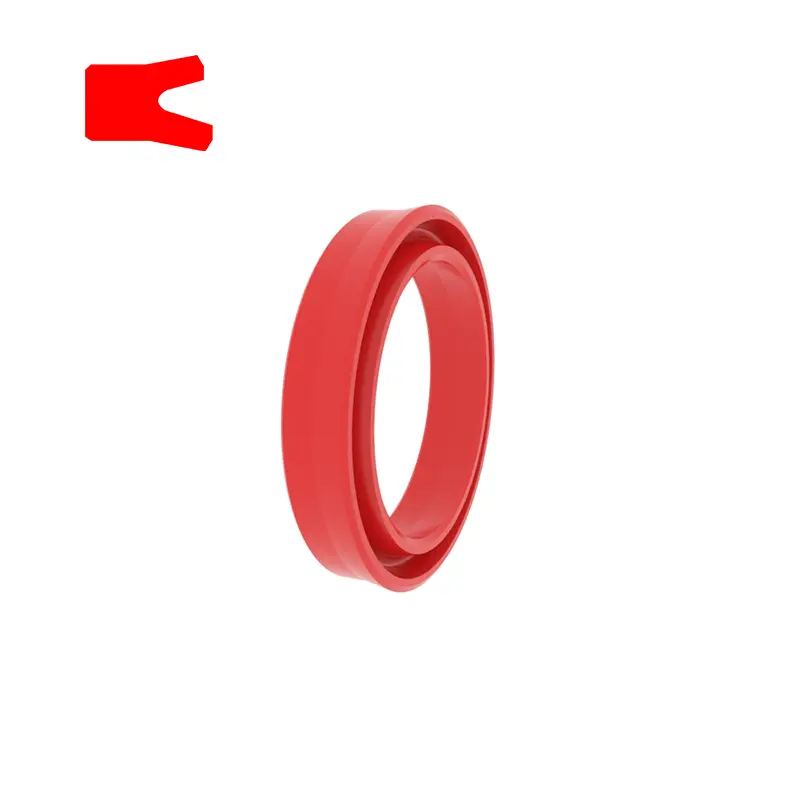

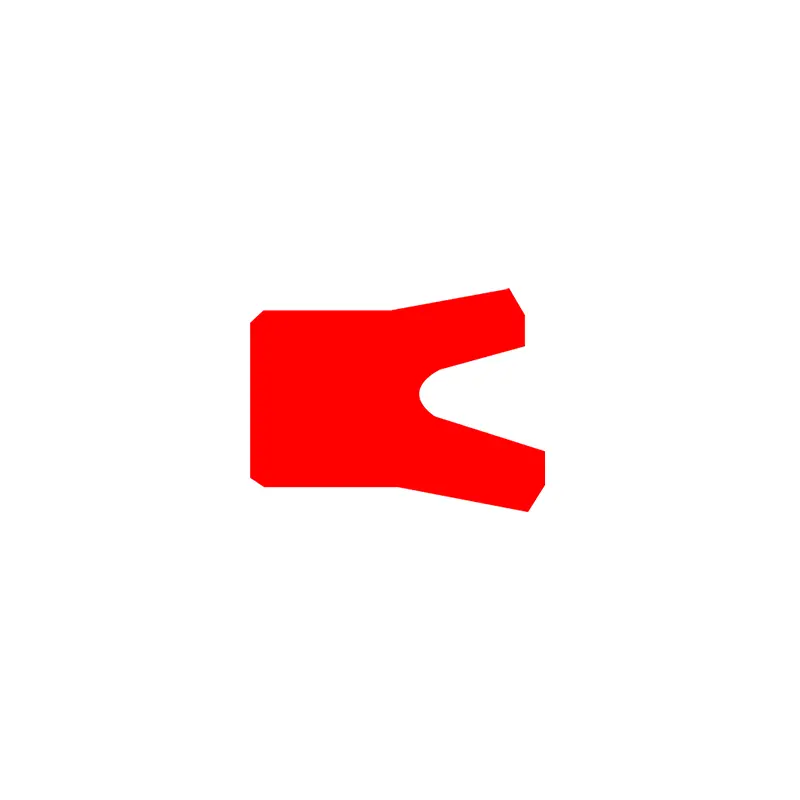

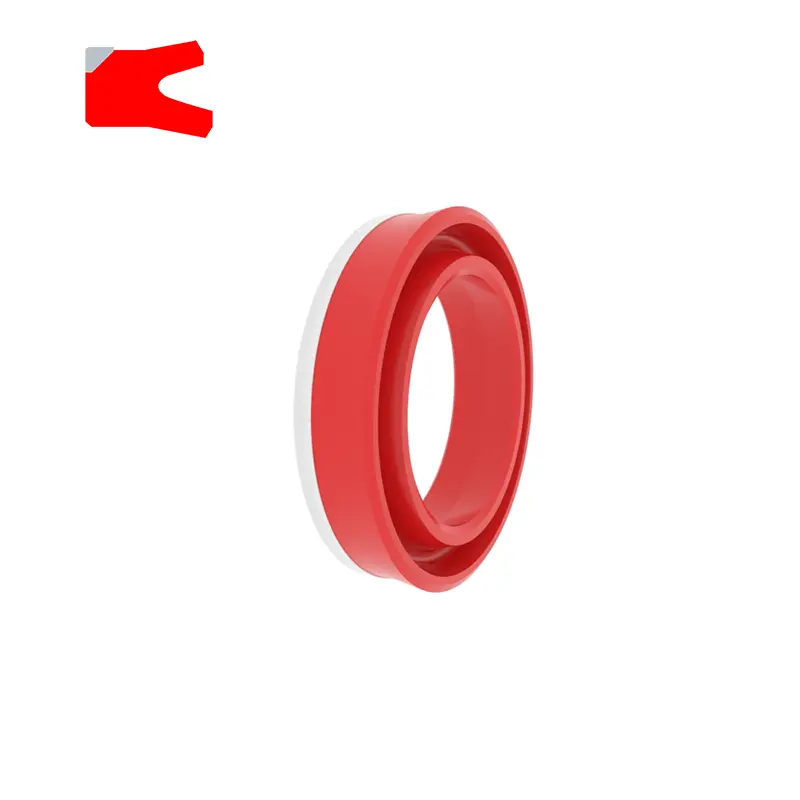

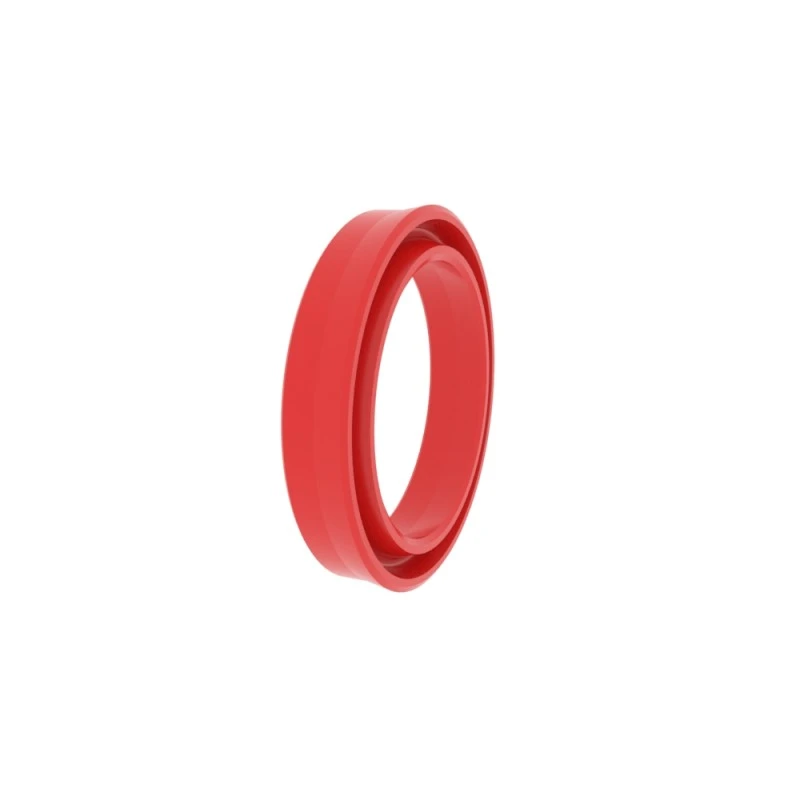

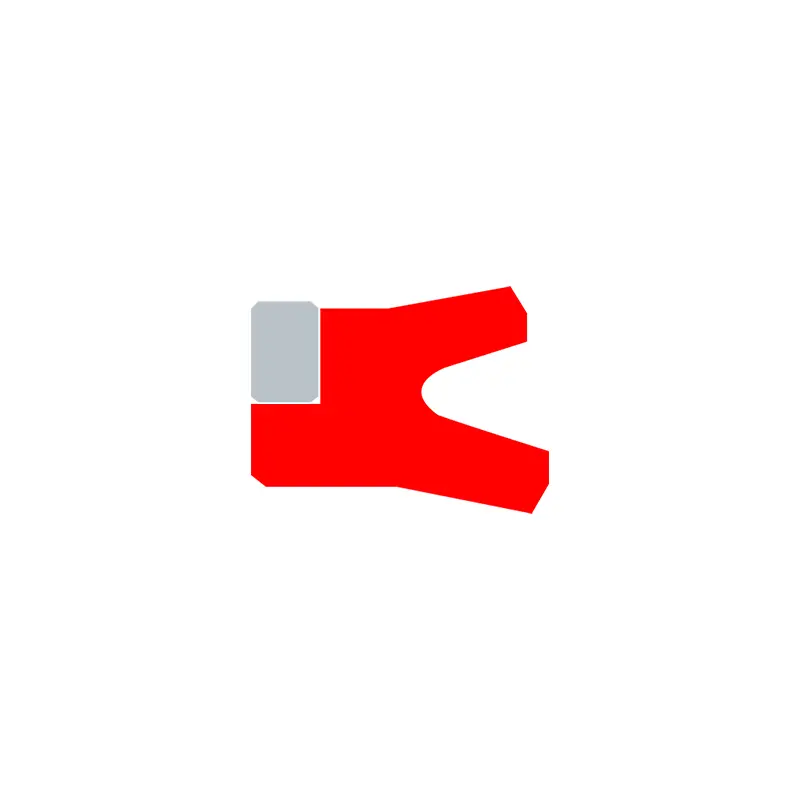

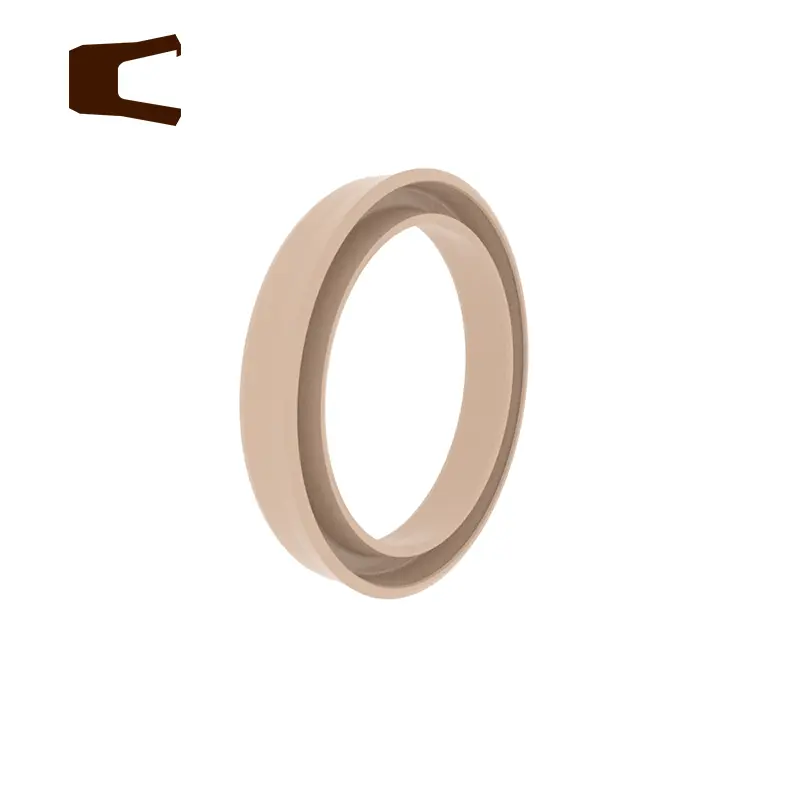

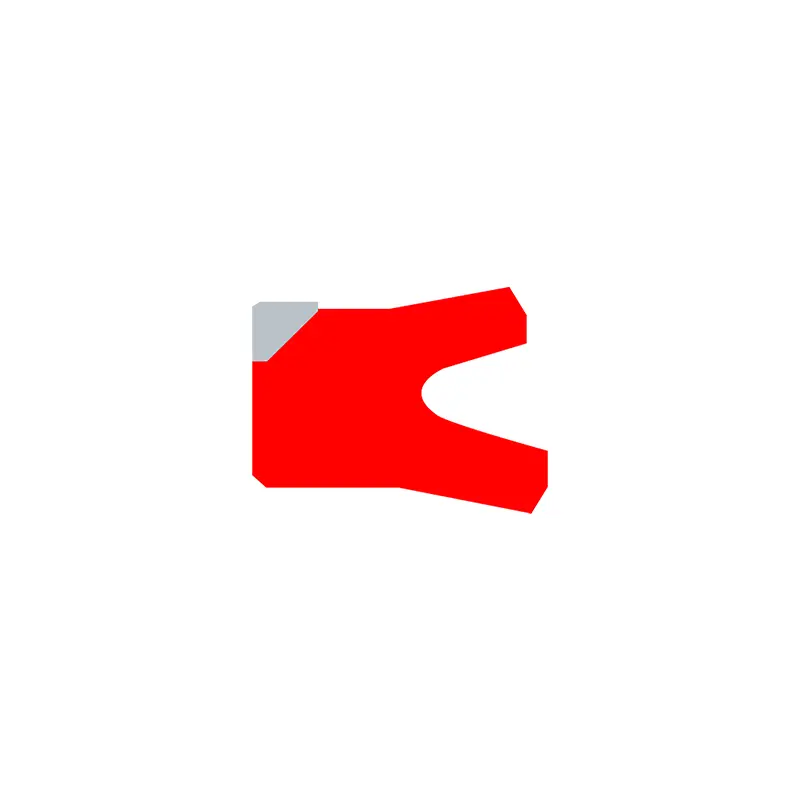

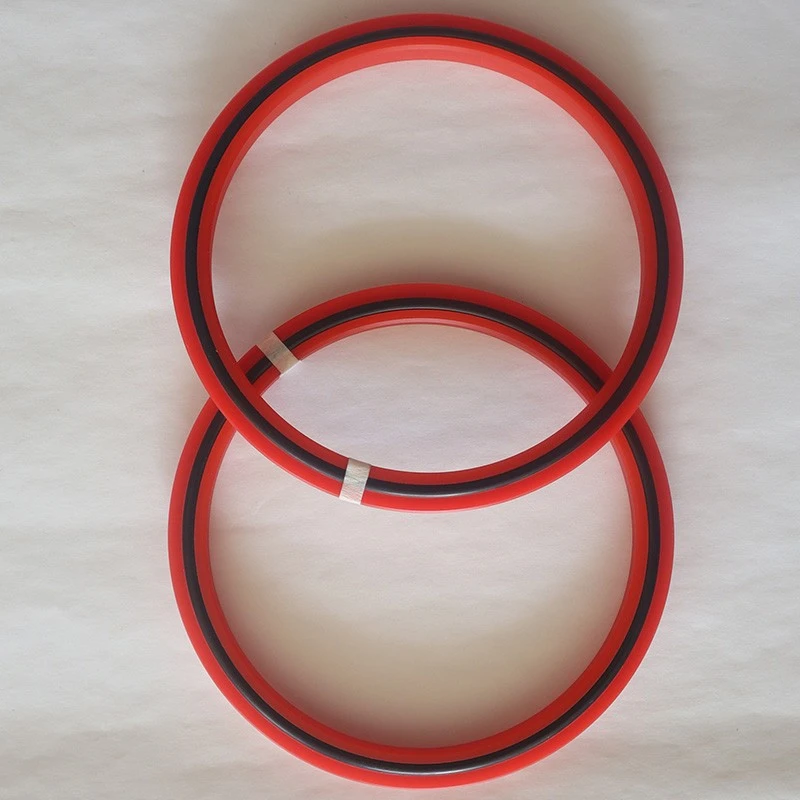

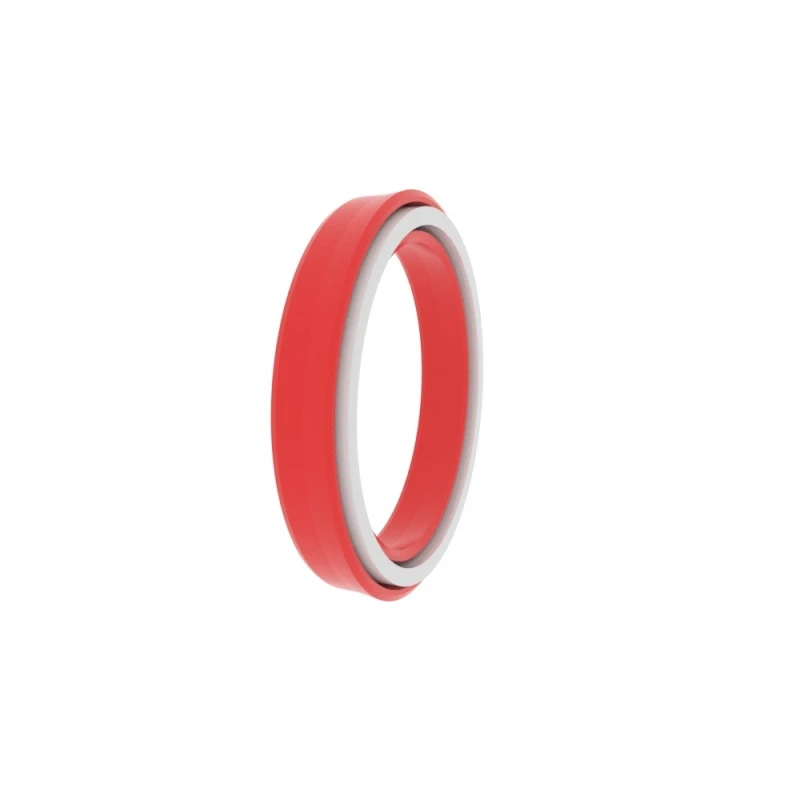

rck101
အမိန့်အရွယ်အစား
φd ...... အပြင်ဘက်အချင်း
φd ...... အတွင်းပိုင်းအချင်း
ဌ ...... groove အကျယ်
|
မျက်နှာပြင် finish ကို |
r tmax (μm) |
ra (μm) |
|
ချထားသည့်ရော်ဘာ / polyurethane ဖျံတံဆိပ်များလျှောမျက်နှာပြင်လျှော ptfe တံဆိပ်ခတ်နှင့်ကိုက်ညီမျက်နှာပြင်လျှောမျက်နှာပြင် |
≤2.5
≤2 |
≤0.1-0.5
≤0.05-0.3 |
|
groove အောက်ခြေ ဘက် |
≤6.3 ≤15 |
≤1.6 ≤3 |
|
TP ပရိုဖိုင်းသည်အရှည်အချိုးအစားကိုထောက်ပံ့သည် |
50% -95% |
|
|
သည်းခံနေခြင်း |
|
|
φd |
h10 |
|
φd |
h9 |
အမိန့်

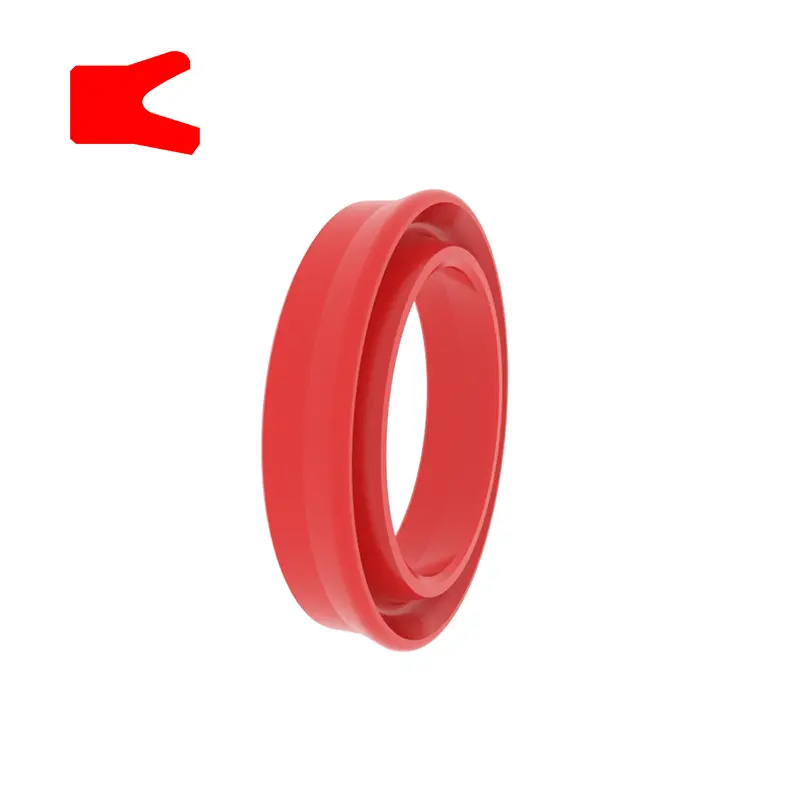

မော်ဒယ်: RCK101
groove အရွယ်အစား: 100x84x10
ပစ္စည်း: RC-Pu-H

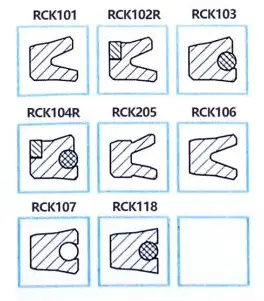

Seal အမျိုးအစား: RCK101, RCK102, RCK103, RCK104, RCK105, RCK205, RCK206, RCK207, RCK107, RCK108, RCK107
အဓိက application - ဟိုက်ဒရောလစ်နှင့် pneumatic cylinders များအတွက်သင့်တော်သည်
ကောင်းကျိုးများ - Groove တွင်ထည့်သွင်းသည့်အခါကျားသစ်သည်အလွန်ကောင်းမွန်သောပြောင်းလဲနေသောနှင့် static sealing sealing performance များနှင့်သက်ဆိုင်သည်, ကျယ်ပြန့်သောအပူချိန်အကွာအဝေးနှင့်သက်ဆိုင်သည်။
ပစ္စည်း: Polyurethane, ရာဘာ
|

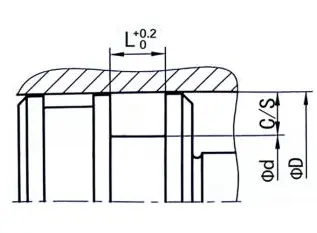

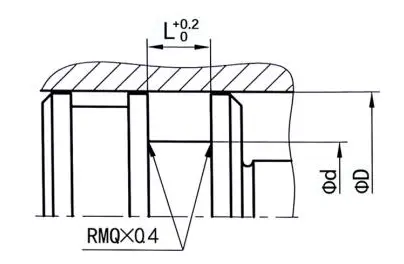

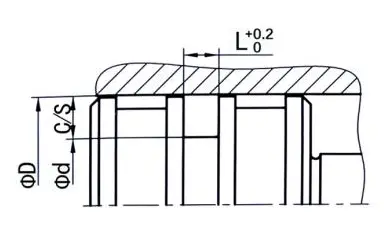

groove ဥပမာ seal |
အောက်ဖော်ပြပါများသည်စံသတ်မှတ်ထားသော groove အတိုင်းအတာများ (အရွယ်အစားအကွာအဝေးအတွင်းရှိအရွယ်အစားမဆိုဖုန်မှုန့်တံဆိပ်များကိုထုတ်လုပ်နိုင်သည်) |
||||||||
|
|
|
φd |
φd |
L |
c / s |
အများဆုံးထုတ်ယူခြင်းကွာဟချက် |
|||
|
100Ar |
250 Bar ရာဝတီ |
400bar |
|||||||
|
5-24.9 |
φd-8 |
6 |
4 |
0.5 |
0.35 |
0.25 |
|||
|
25-49.9 |
φd-10 |
7 |
5 |
0.5 |
0.35 |
0.25 |
|||
|
50-74.9 |
φd-12 |
8 |
6 |
0.5 |
0.35 |
0.25 |
|||
|
75-149.9 |
φd-16 |
10 |
8 |
0.5 |
0.35 |
0.25 |
|||
|
150-299.9 |
φd-20 |
12 |
10 |
0.5 |
0.35 |
0.25 |
|||
|
300-500 |
φd-24 |
18 |
12 |
0.5 |
0.35 |
0.25 |
|||
|
500-750 |
φd-30 |
20 |
15 |
0.6 |
0.40 |
0.30 |
|||
|
> 750 |
φd-40 |
26 |
20 |
0.7 |
0.45 |
0.35 |
|||

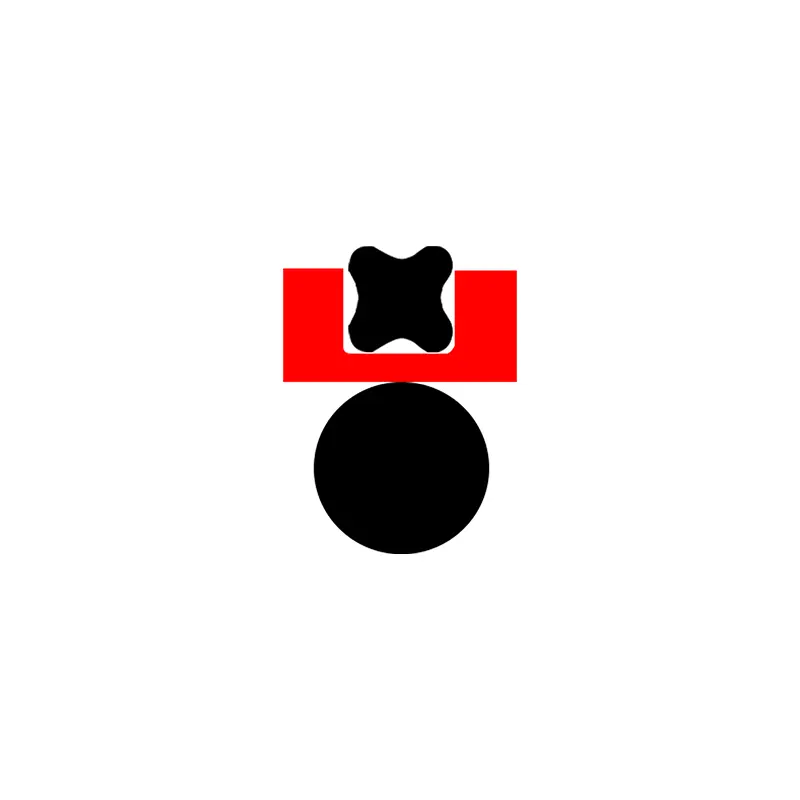

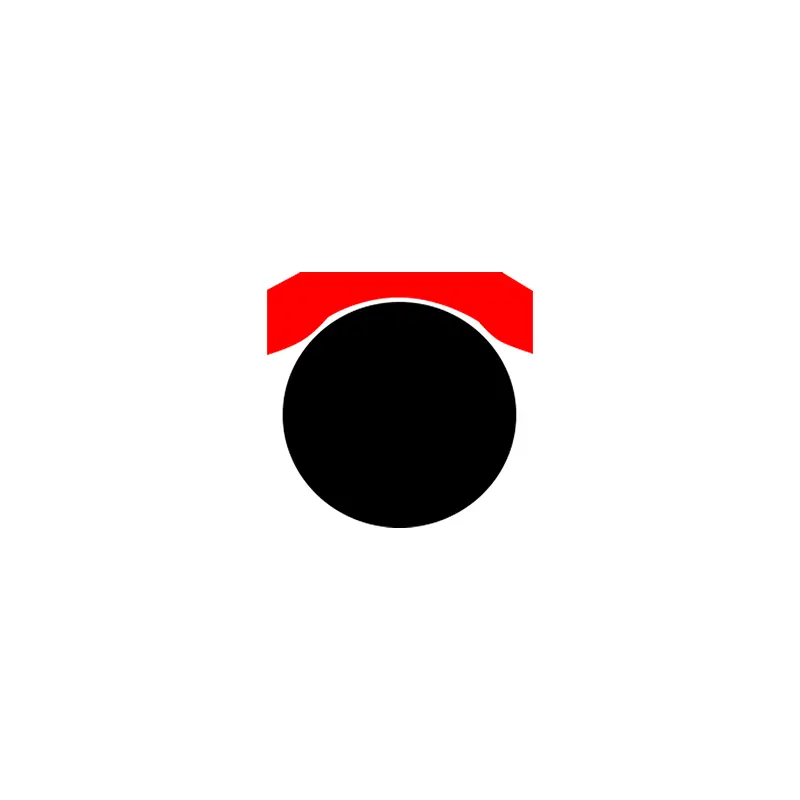

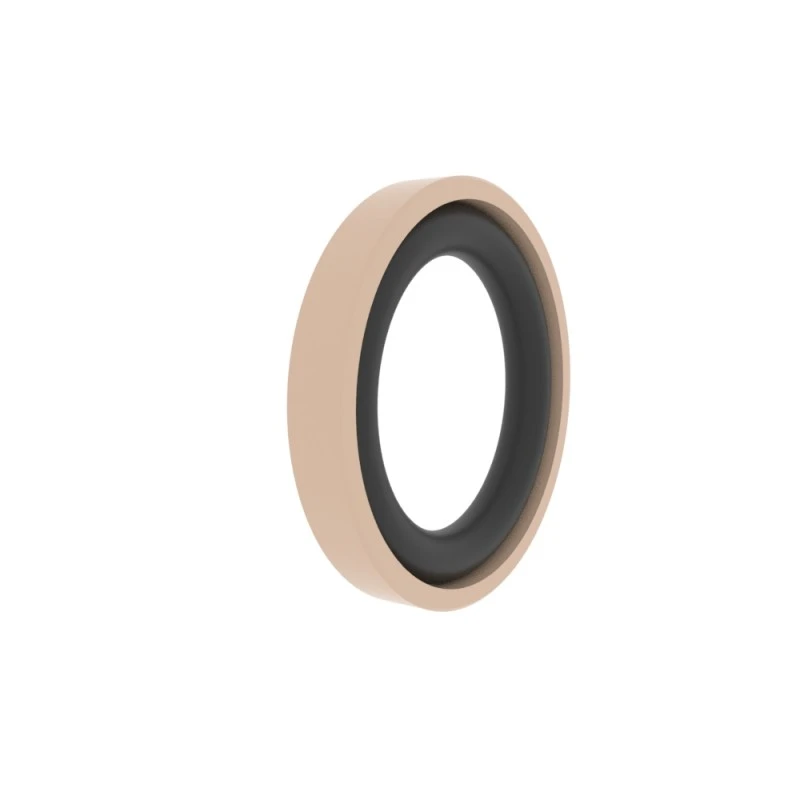

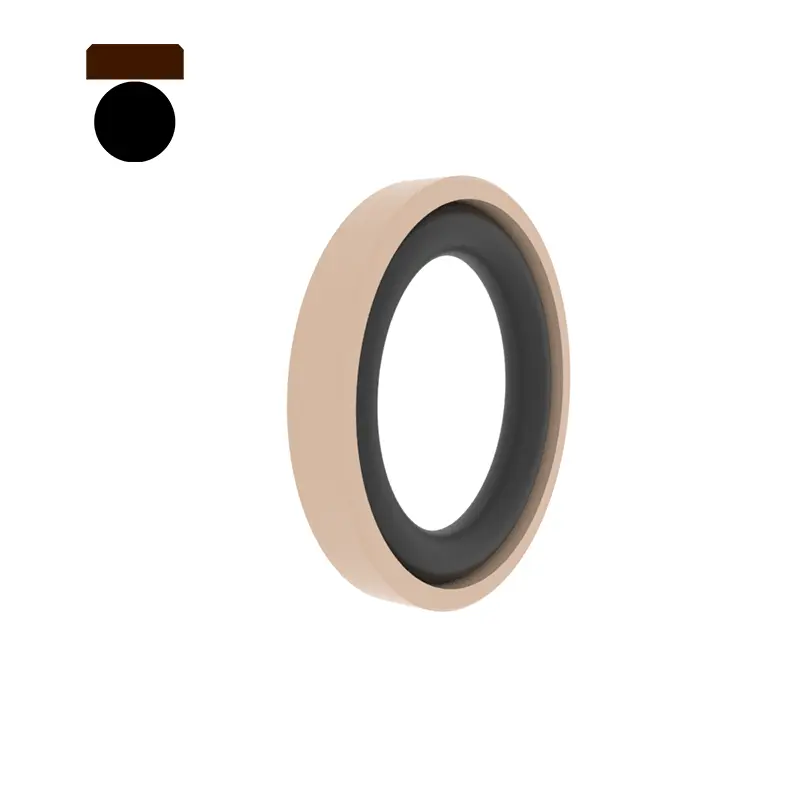

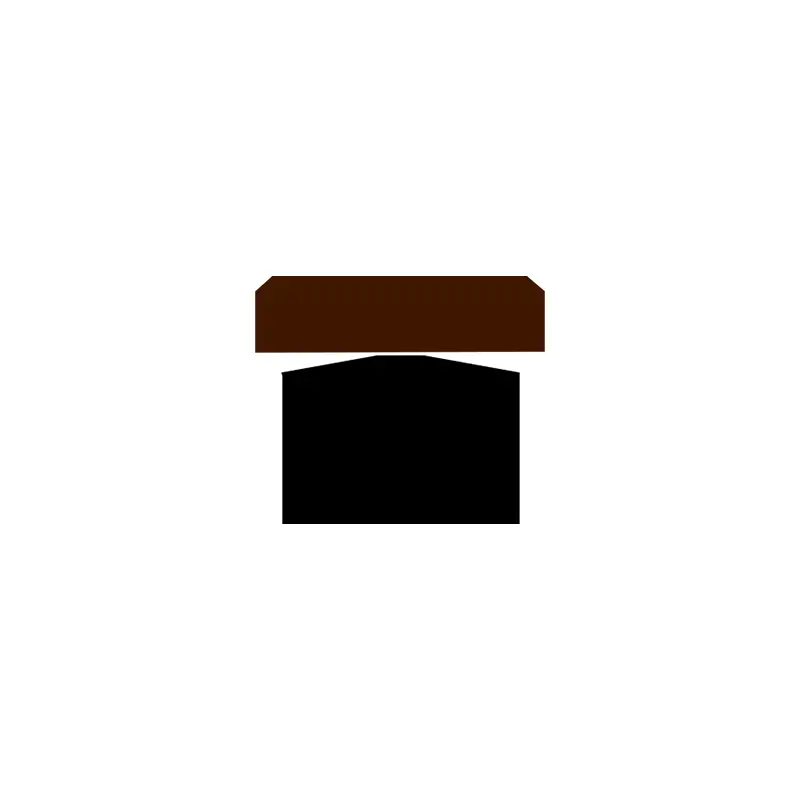

rck108
အမိန့်အရွယ်အစား
φd ...... အပြင်ဘက်အချင်း
φd ...... အတွင်းပိုင်းအချင်း
ဌ ...... groove အကျယ်
|
မျက်နှာပြင် finish ကို |
r tmax (μm) |
ra (μm) |
|
ချထားသည့်ရော်ဘာ / polyurethane ဖျံတံဆိပ်များလျှောမျက်နှာပြင်လျှော ptfe တံဆိပ်ခတ်နှင့်ကိုက်ညီမျက်နှာပြင်လျှောမျက်နှာပြင် |
≤2.5
≤2 |
≤0.1-0.5
≤0.05-0.3 |
|
groove အောက်ခြေ ဘက် |
≤6.3 ≤15 |
≤1.6 ≤3 |
|
TP ပရိုဖိုင်းသည်အရှည်အချိုးအစားကိုထောက်ပံ့သည် |
50% -95% |
|
|
သည်းခံနေခြင်း |
|
|
φd |
h10 |
|
φd |
h9 |
အမိန့်

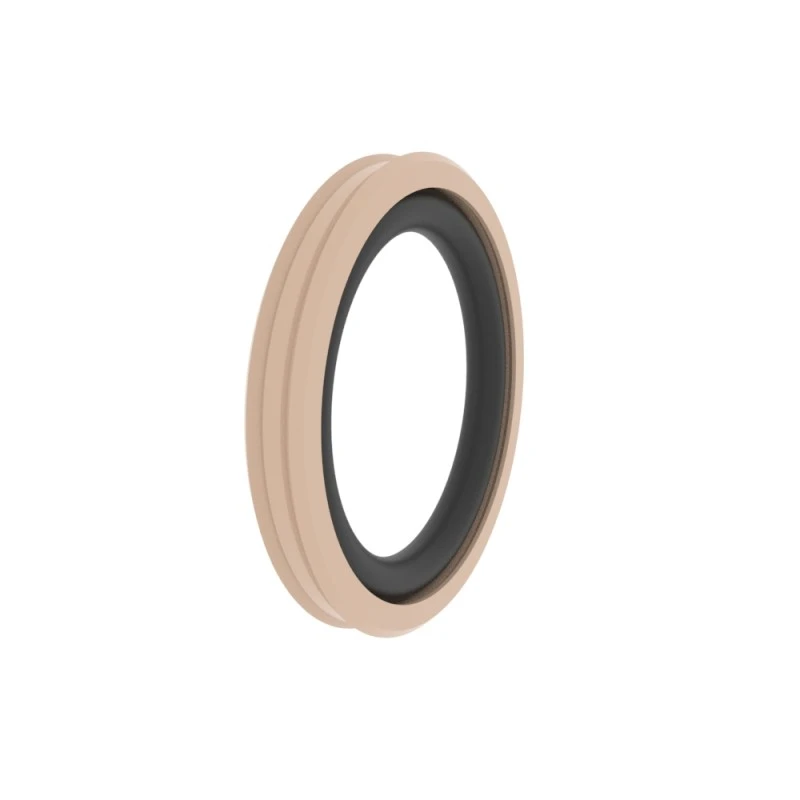

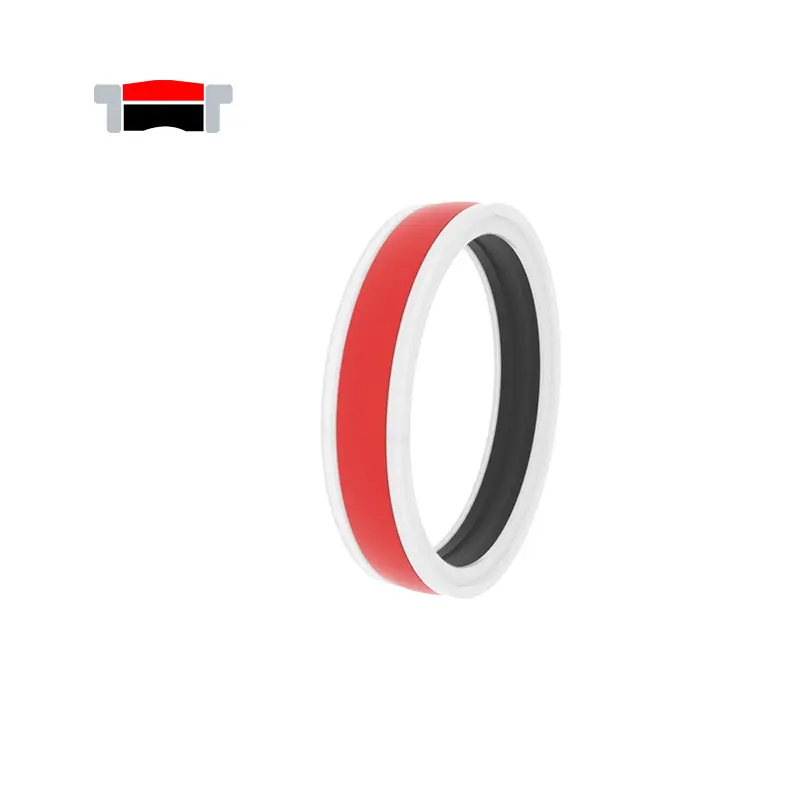

မော်ဒယ်: RCK108
groove အရွယ်အစား: 100x84.5xx6.3
ပစ္စည်း: Ptfe3 + NBR
Seal အမျိုးအစား: RCK108, RCK125, RCK140, RCK238, RCK238 RCK238
အဓိက application - စံသုံး hydraulic cylinders နှင့် Mobile Hydraulic စက်ပစ္စည်းများ
အားသာချက်များ: နိမ့်ကျသည့်ပွတ်တိုက်မှု, ဟိုက်ဒရောလစ်တွားတတ်သောတိရစ္ဆာန်,
ပစ္စည်း - Tetrafluoroethylene + နိုက်ထရီ-ရော်ဘာသို့မဟုတ်ဖလိုရိုရော်ဘာ,
|
groove ဥပမာ seal |
အောက်ဖော်ပြပါများသည်စံသတ်မှတ်ထားသော groove အတိုင်းအတာများ (အရွယ်အစားအကွာအဝေးအတွင်းရှိအရွယ်အစားမဆိုဖုန်မှုန့်တံဆိပ်များကိုထုတ်လုပ်နိုင်သည်) |
||||||||
|
|
|
φd |
φd |
L |
c / s |
အများဆုံးထုတ်ယူခြင်းကွာဟချက် |
|||
|
100Ar |
250 Bar ရာဝတီ |
400bar |
|||||||
|
8-14.9 |
φd-4.9 |
2.2 |
2.45 |
0.30 |
0.20 |
0.15 |
|||
|
15-39.9 |
φd-7.5 |
3.2 |
3.75 |
0.40 |
0.25 |
0.15 |
|||
|
40-79.9 |
φd-11 |
4.2 |
5.5 |
0.40 |
0.25 |
0.20 |
|||
|
80-132.9 |
φd-15.5 |
6.3 |
7.75 |
0.50 |
0.30 |
0.20 |
|||
|
133-329.9 |
φd-21 |
8.1 |
10.5 |
0.60 |
0.35 |
0.25 |
|||
|
330-669.9 |
φd-24.5 |
8.1 |
12.25 |
0.60 |
0.35 |
0.25 |
|||
|
670-1000 |
φd-28 |
9.5 |
14 |
0.70 |
0.50 |
0.30 |
|||
|
> 1000 |
φd-38 |
13.8 |
19 |
1.00 |
0.70 |
0.60 |
|||

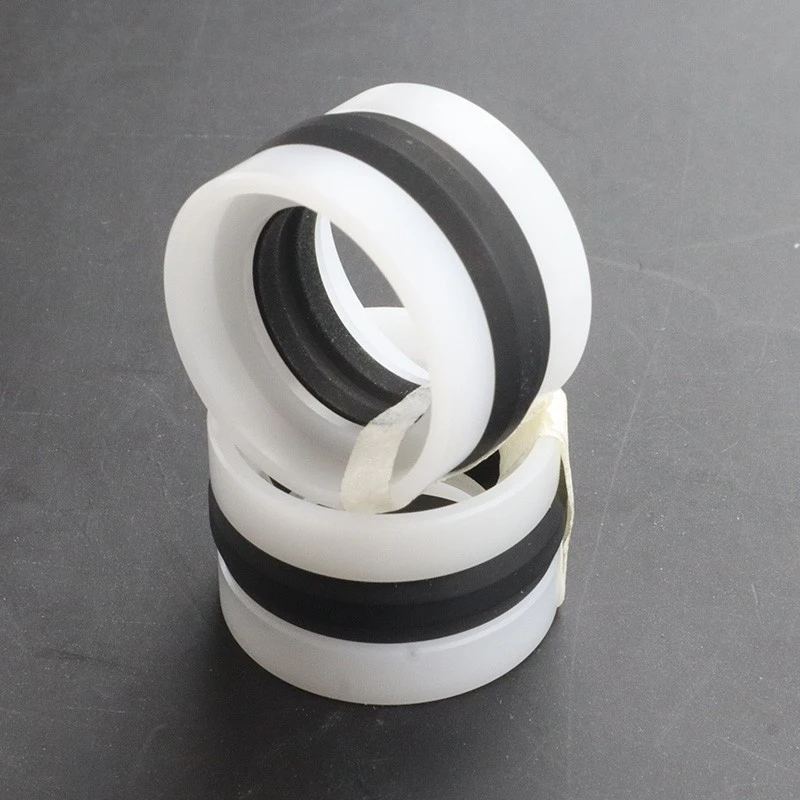

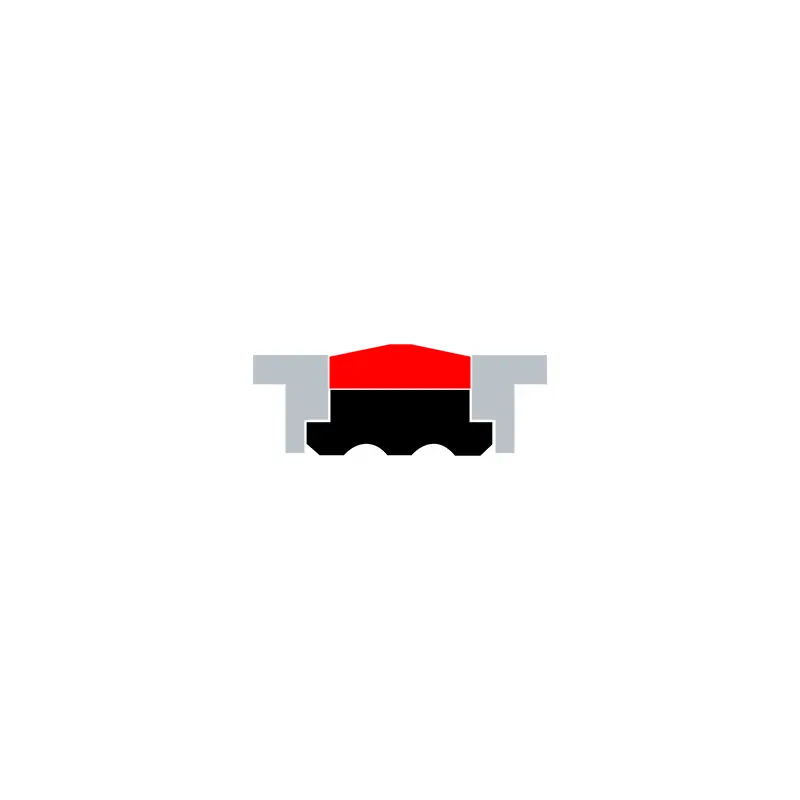

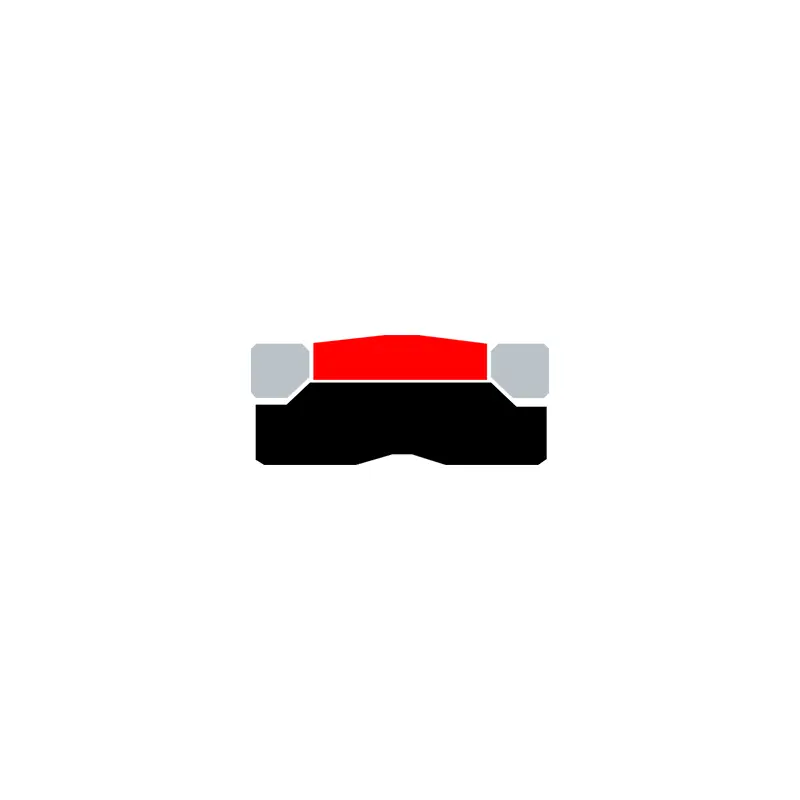

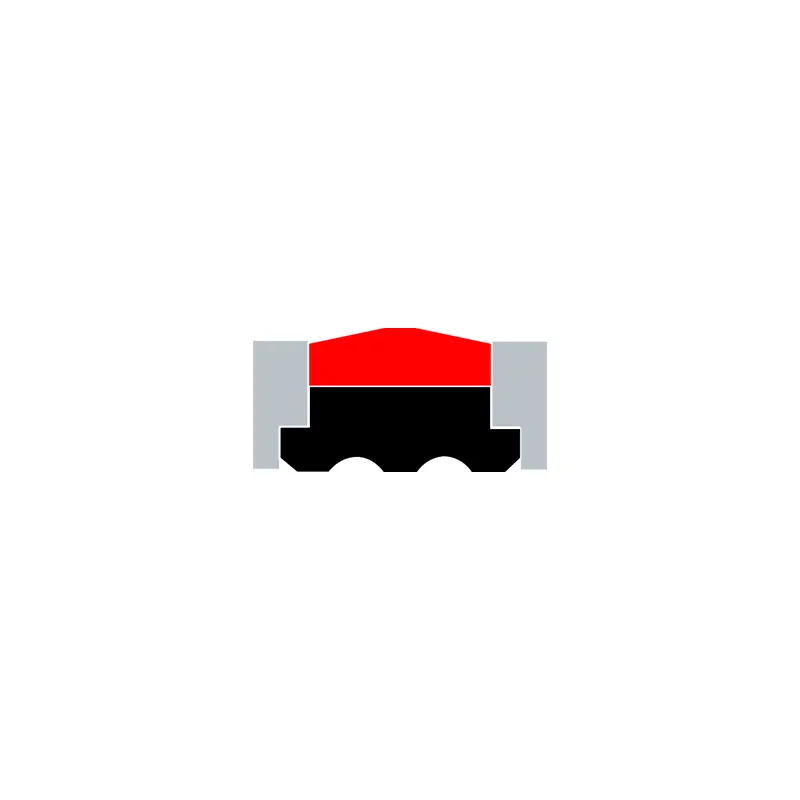

rck109n

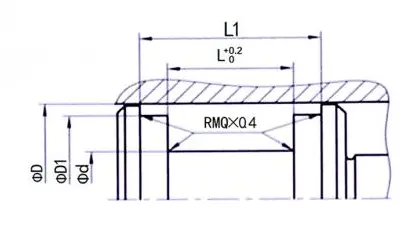

အမိန့်အရွယ်အစား
φd ...... အပြင်ဘက်အချင်း
φd ...... အတွင်းပိုင်းအချင်း
φd1 ...... အတွင်းပိုင်းအချင်း
ဌ ...... groove အကျယ်
l1 ...... groove အကျယ်
|
မျက်နှာပြင် finish ကို |
r tmax (μm) |
ra (μm) |
|
ချထားသည့်ရော်ဘာ / polyurethane ဖျံတံဆိပ်များလျှောမျက်နှာပြင်လျှော ptfe တံဆိပ်ခတ်နှင့်ကိုက်ညီမျက်နှာပြင်လျှောမျက်နှာပြင် |
≤2.5
≤2 |
≤0.1-0.5
≤0.05-0.3 |
|
groove အောက်ခြေ ဘက် |
≤6.3 ≤15 |
≤1.6 ≤3 |
|
TP ပရိုဖိုင်းသည်အရှည်အချိုးအစားကိုထောက်ပံ့သည် |
50% -95% |
|
|
သည်းခံနေခြင်း |
|
|
φd |
h10 |
|
φd |
h9 |
အမိန့်

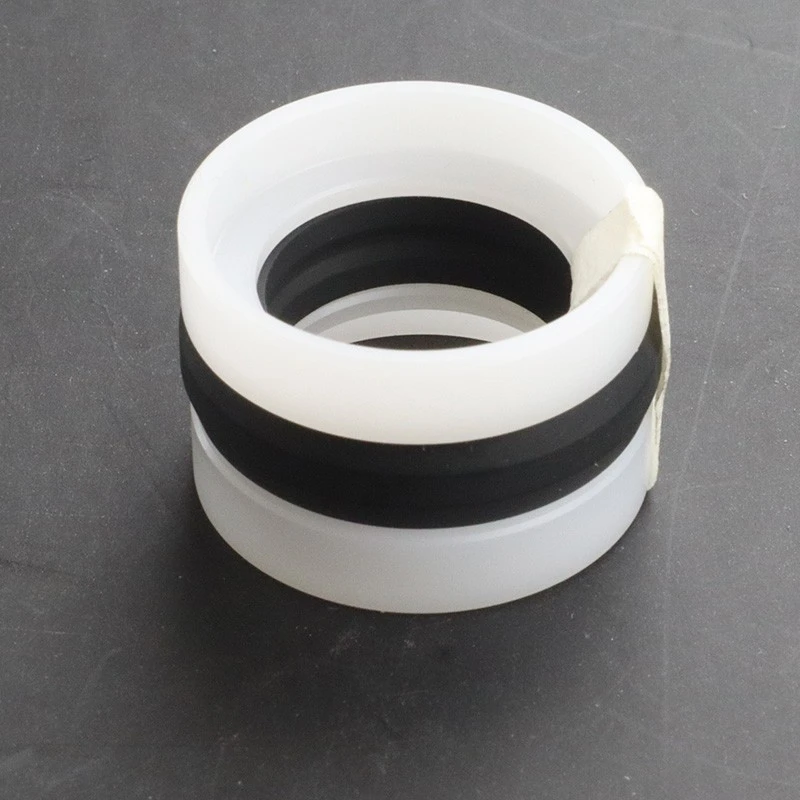

မော်ဒယ်: RCK109n
groove အရွယ်အစား: 100x80x95x25 / 36
ပစ္စည်း: RC-Pu-H + nbr + pom
SEAL အမျိုးအစား: RCK109, RCK117
အဓိကလျှောက်လွှာ - ဆောက်လုပ်ရေးစက်များ, စိုက်ပျိုးရေးစက်ယန္တရား,
ကောင်းကျိုးများ - အလွန်ကောင်းမွန်သောငြိမ်ဝပ်ခြင်းနှင့်တက်ကြွသောတံဆိပ်ခတ်ခြင်း, အပိုဆောင်းလမ်းညွှန်ကွင်းများ,
ပစ္စည်း - Polyurethane, ရာဘာ, Polyurethane, Tetrafluoroethylene
|

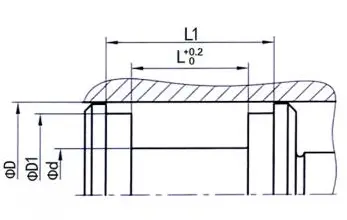

groove ဥပမာ seal |
အောက်ဖော်ပြပါများသည်စံသတ်မှတ်ထားသော groove အတိုင်းအတာများ (အရွယ်အစားအကွာအဝေးအတွင်းရှိအရွယ်အစားမဆိုဖုန်မှုန့်တံဆိပ်များကိုထုတ်လုပ်နိုင်သည်) |
||||||
|
|
|
φd |
φd |
FD1 |
L |
L1 |
|
|
20-44.9 |
φd-10 |
φd-3 |
12.5 |
20.5 |
|||
|
50-79.9 |
φd-15 |
φd-4 |
20 |
28 |
|||
|
80-144.9 |
φd-20 |
φd-5 |
25 |
36 |
|||
|
150-399.9 |
φd-25 |
φd-6 |
32 |
46 |
|||
|
400-750 |
φd-30 |
φd-8 |
36 |
50 |
|||
|
> 750 |
φd-40 |
φd-8 |
40 |
54 |
|||
rck119
အမိန့်အရွယ်အစား
φd ...... အပြင်ဘက်အချင်း
φd ...... အတွင်းပိုင်းအချင်း
ဌ ...... groove အကျယ်
|
မျက်နှာပြင် finish ကို |
r tmax (μm) |
ra (μm) |
|
ချထားသည့်ရော်ဘာ / polyurethane ဖျံတံဆိပ်များလျှောမျက်နှာပြင်လျှော ptfe တံဆိပ်ခတ်နှင့်ကိုက်ညီမျက်နှာပြင်လျှောမျက်နှာပြင် |
≤2.5
≤2 |
≤0.1-0.5
≤0.05-0.3 |
|
groove အောက်ခြေ ဘက် |
≤6.3 ≤15 |
≤1.6 ≤3 |
|
TP ပရိုဖိုင်းသည်အရှည်အချိုးအစားကိုထောက်ပံ့သည် |
50% -95% |
|
|
သည်းခံနေခြင်း |
|
|
φd |
h10 |
|
φd |
h9 |
အမိန့်
မော်ဒယ်: RCK119
groove အရွယ်အစား: 100x90.6x7.1
ပစ္စည်း: PTFE4 + v
Seal အမျိုးအစား: RCK119
အဓိကလျှောက်လွှာ - ဓာတုဗေဒစက်မှုလုပ်ငန်း, အစာရှောင်ခြင်းဆလင်ဒါနှင့်နေရာချထားစက်များ, အစားအစာ, ဆေးဝါးလုပ်ငန်း,
အားသာချက်များ - အပူချိန်မြင့်မားခြင်းနှင့်အမျိုးမျိုးသောဓာတုမီဒီယာများကိုခံနိုင်ရည်ရှိခြင်း, ပွတ်တိုက်မှုနိမ့်ကျခြင်း, တွားသွားသတ္တဝါများ,
ပစ္စည်း: PTFE + Leaf နွေ ဦး
|

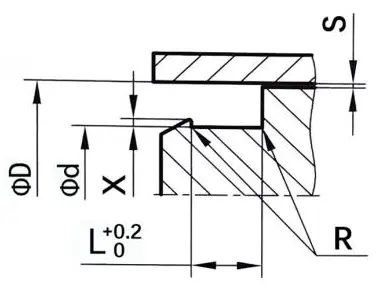

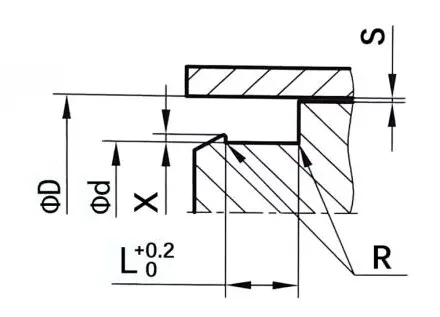

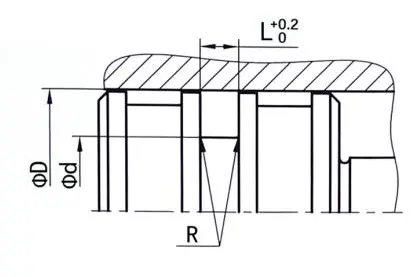

groove ဥပမာ seal |
အောက်ဖော်ပြပါများသည်စံသတ်မှတ်ထားသော groove အတိုင်းအတာများ (အရွယ်အစားအကွာအဝေးအတွင်းရှိအရွယ်အစားမဆိုဖုန်မှုန့်တံဆိပ်များကိုထုတ်လုပ်နိုင်သည်) |
|||||||||
|
|
|
φd |
φd |
L |
R |
X |
အများဆုံး expression ကွာဟမှု s ကို |
|||
|
100Ar |
250 Bar ရာဝတီ |
400bar |
||||||||
|
14-24.9 |
D-45 |
3.6 |
0.4 |
0.6 |
0.15 |
0.10 |
0.07 |
|||
|
25-45.9 |
D-6.2 |
4.8 |
0.6 |
0.7 |
0.20 |
0.15 |
0.08 |
|||
|
46-124.9 |
D-9.4 |
7.1 |
0.8 |
0.8 |
0.25 |
0.25 |
0.10 |
|||
|
125-1000 |
D-12.2 |
9.5 |
0.8 |
0.9 |
0.30 |
0.30 |
0.12 |
|||
|
> 1000 |
D-19.0 |
15 |
0.8 |
0.9 |
0.50 |
0.50 |
0.20 |
|||
