static seals လှည့်

ကျွန်ုပ်တို့သည် static seals solutions များကိုအပြည့်အဝပြောင်းလဲခြင်း, RCFL106 / 102 နှင့် RCK126 သည်ရိုးရှင်းသောဖွဲ့စည်းတည်ဆောက်ပုံနှင့်ကျယ်ပြန့်သောလျှောက်လွှာရှိသောအခြေခံမော်ဒယ်များဖြစ်သည်။ RCS130 / 131 နှင့် RCFL108 သည် Groove embedding ၏တည်ငြိမ်မှုကိုသေချာစေရန် Extrust outer အချင်းတပ်ဆင်ခြင်းဒီဇိုင်းကိုမွေးစားသည်။ RCK120 / 127 နှင့်အခြားအလားတူအလားတူစီးထွက်ပစ္စည်းထုတ်ကုန်များသည်အတွင်းပိုင်းအချင်းတပ်ဆင်ခြင်းမှတစ်ဆင့်တူညီသောယုံကြည်စိတ်ချရမှုရရှိရန်ဖြစ်သည်။

Flange Seal Sealing လိုအပ်ချက်များအတွက် RCF110 နှင့် RCR118 သည်လမ်းကြောင်းနှစ်ခုလုံးကိုဖိအားပေးနိုင်ပြီးဖိအားညွှန်ကြားချက်ကိုညွှန်ပြသည့်အခါဖိအားညွှန်ပြရန်ညွှန်ပြရမည်ဖြစ်သည်။ ထုတ်ကုန်လိုင်းသည်ဖိအားမြင့်မားသောဖိအားပေးမှုအခြေအနေများအတွက်ဖိအားနိမ့်ကျပြီး၎င်းအား 0 တ်စုံကိုခံနိုင်ရည်ရှိသည့်နှင့်ချေးနိုင်သည့်ခံနိုင်ရည်ရှိသည့်နေရာများ, ပိုက်လိုင်းစနစ်များ,

ထုတ်ကုန်အင်္ဂါရပ်များနှင့် application များ:

လျှောက်လွှာ - အထွေထွေရည်ရွယ်ချက်, ID SEAL, OD SEAL, AXAL SEALD

o-ring အသေးစိတ်အချက်အလက်များနှင့် groove

အမိန့်အရွယ်အစား

φd1 ...... အတွင်းပိုင်းအချင်း

φd2 ...... အပိုင်းအချင်း

အမိန့်

မော်ဒယ်: RCFL106

Inner အချင်းအပိုင်းအချင်း: 14x1.8

ပစ္စည်း: NBR

လေှျာက်လွှာ

အတွင်းပိုင်းမှဖိအား - O-Ring သည်ပြင်ပအချင်းမှ compressed ဖြစ်သည်

ပြင်ပမှဖိအား - O-Ring သည်အတွင်းပိုင်းအချင်းမှ compressed ဖြစ်သည်

O-Rings သည်တိကျသောကုန်ထုတ်လုပ်မှုသည်းခံခြင်းတို့ရှိသည်။ ခွင့်ပြုထားသောသည်းခံမှုများကိုပုံမှန်အားဖြင့်စံသတ်မှတ်ချက်ကိုပုံမှန်အားဖြင့်စံသတ်မှတ်ထားသည်။ သက်ဆိုင်ရာသည်းခံစိတ်ကိုအောက်ပါဇယားတွင်ပြသထားသည်။

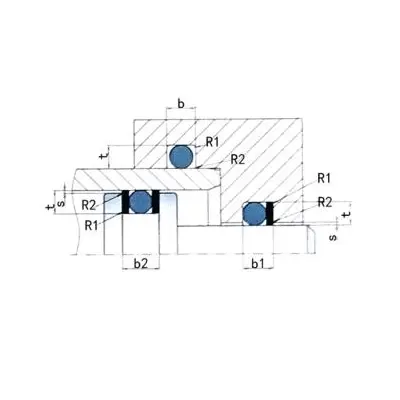

groove အရွယ်အစား

အပိုင်း ဒေ	groove အသေးစိတ် t						Groove အကျယ်ယူနစ်: MM (+0.20)			အချင်းဝက်မျဉ်း r1 မီစေမယ်
မီစေမယ်	တည်ငြိမ်သော		Dynamic (Hydraulic)		dynamic (pneumatic)		ခ အဘယ်သူမျှမထိန်းသိမ်းထားလက်စွပ်	ခေြမြစ် 1 ထိန်းသိမ်းထားလက်စွပ်	B2 2 ထိန်းသိမ်းထားကွင်း
1.00	0.65	± 0.05	0.75	± 0.02	0.80	± 0.02	1.4	2.4	3.4	0.2-0.4
1.50	1.05		1.20		1.25		2.0	3.0	4.0	0.2-0.4
1.80	1.30		1.45		1.55		2.4	3.4	4.4	0.2-0.4
2.00	1.50		1.65		1.75		2.7	3.7	4.7	0.2-0.4
2.50	1.95		2.10		2.20		3.4	4.9	6.4	0.2-0.4
2.65	2.05		2.25		2.35		3.6	5.1	6.6	0.2-0.4
3.00	2.40		2.55		2.70		4.2	5.7	7.2	0.2-0.4
3.50	2.80	± 0.07	3.05	± 0.05	3.20	± 0.05	4.8	5.3	7.8	0.3-0.6
3.55	2.85		3.10		3.25		4.8	6.3	7.8	0.3-0.6
4.00	3.25		3.50		3.65		5.4	6.9	8.4	0.3-0.6
5.00	4.15	± 0.10	4.45		4.65		6.8	8.8	10.8	0.3-0.6
5.30	4.40		4.70		4.90		7.2	9.3	11.2	0.6-1.0
7.00	5.85		6.25		6.55		9.6	12.1	14.6	0.6-1.0
8.40	7.10		7.50		7.90		12.9	13.4	15.6	0.6-1.0
