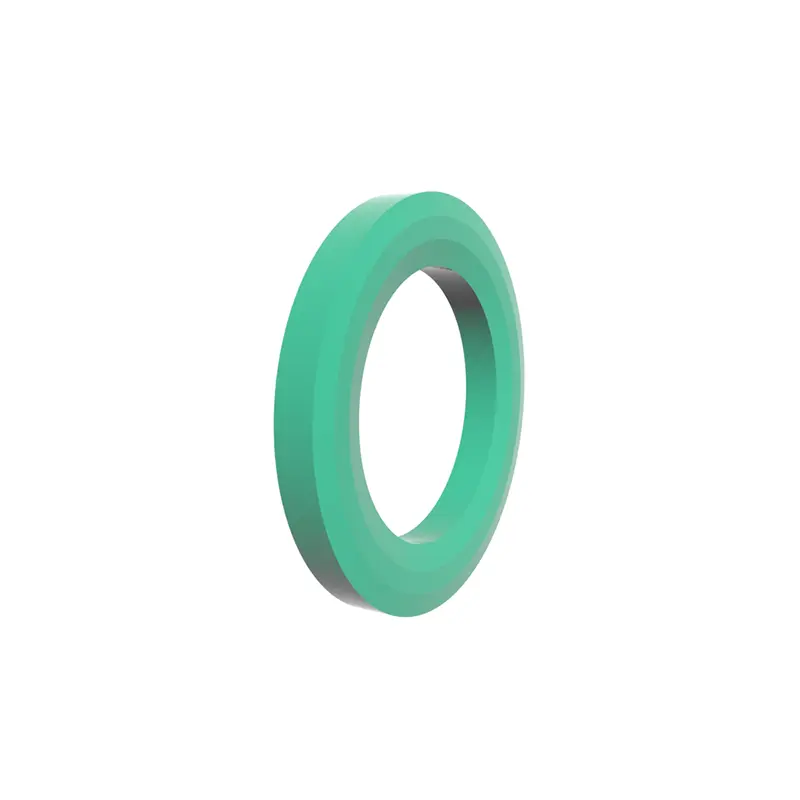

ကျွန်ုပ်တို့၏လှည့်ထားသောတံဆိပ်ခတ်ကွင်းကိုဟိုက်ဒရောလစ်ဆလင်ဒါများ, Pneumatic Systems, စက်မှုစက်ယန္တရားများနှင့်အခြားနယ်ပယ်များတွင်ကျယ်ပြန့်စွာအသုံးပြုသည်။ ဖောက်သည်များ၏အဆိုအရဖောက်သည်များအရစိတ်ကြိုက်ဖြေရှင်းနည်းများကိုဖြည့်ဆည်းပေးနိုင်သည်။ ကွဲပြားခြားနားသောဝိသေသလက္ခဏာများအရကျွန်ုပ်တို့သည်အလှည့်အပြောင်းတံဆိပ်ကိုကွဲပြားခြားနားသောမော်ဒယ်စီးရီးများအဖြစ်ပိုင်းခြားထားသည်။

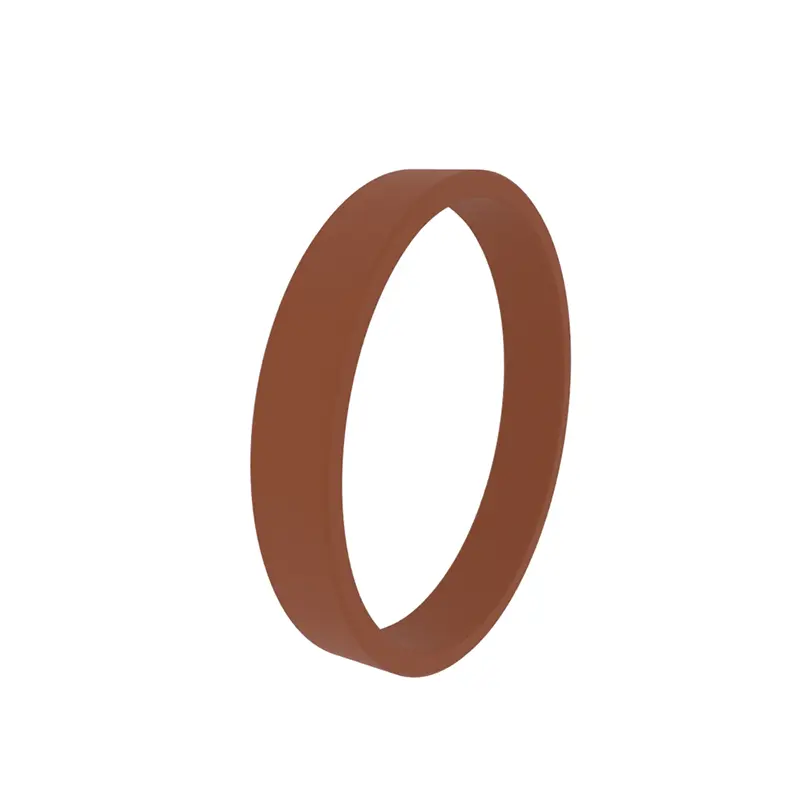

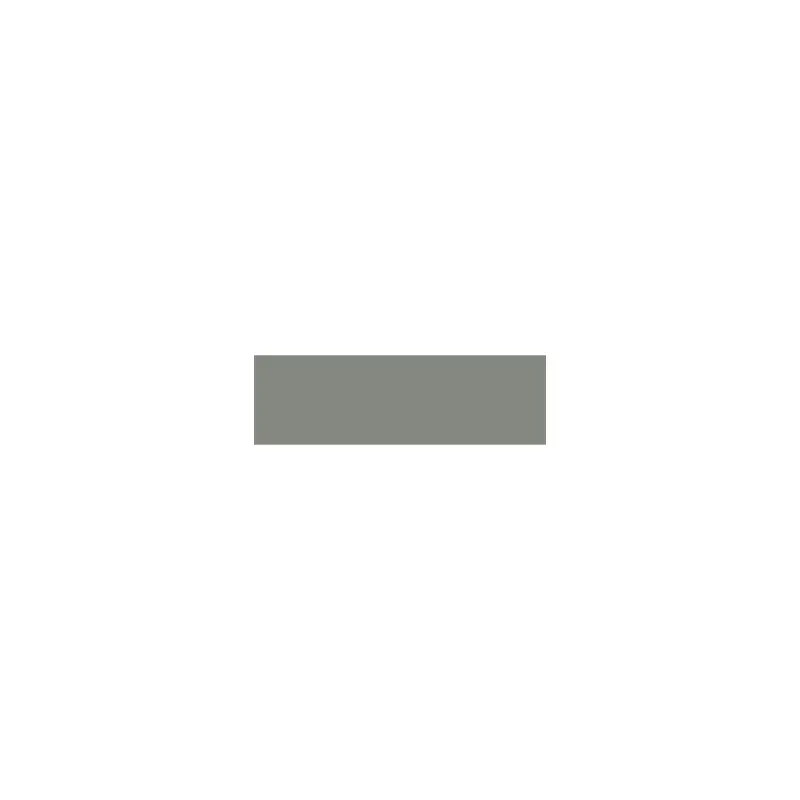

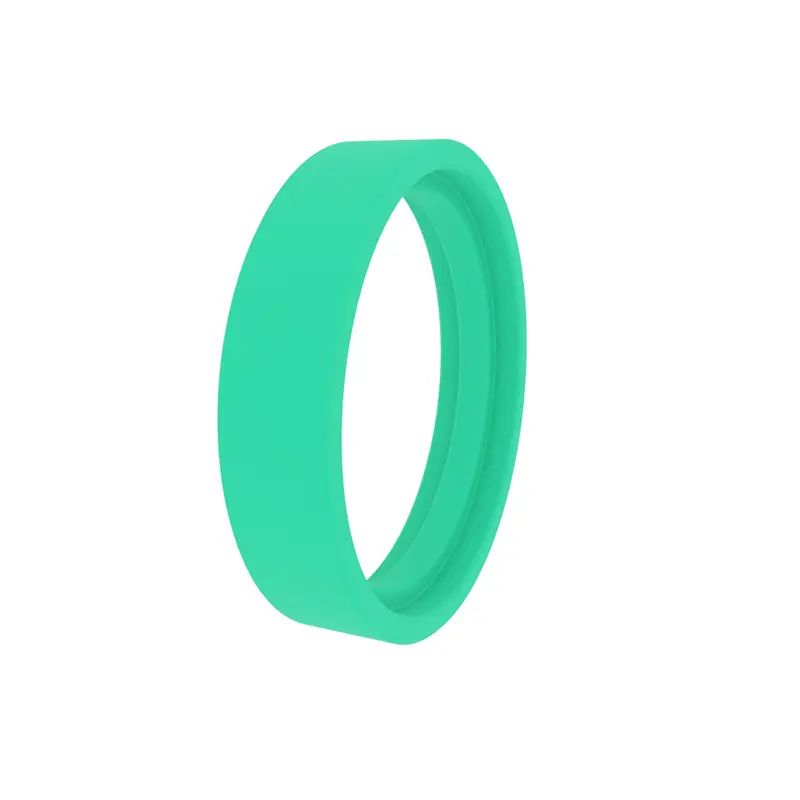

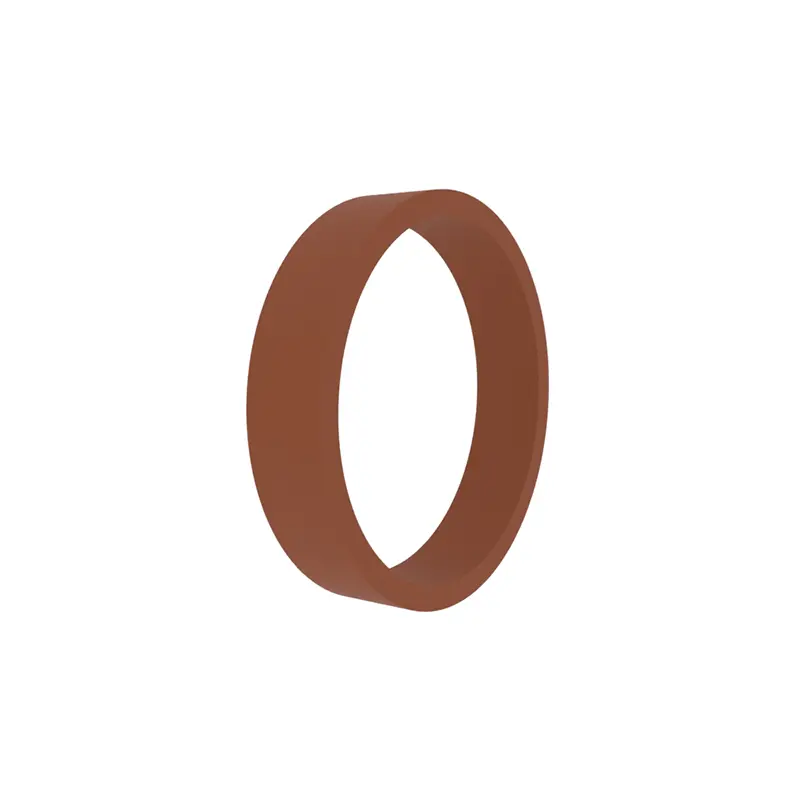

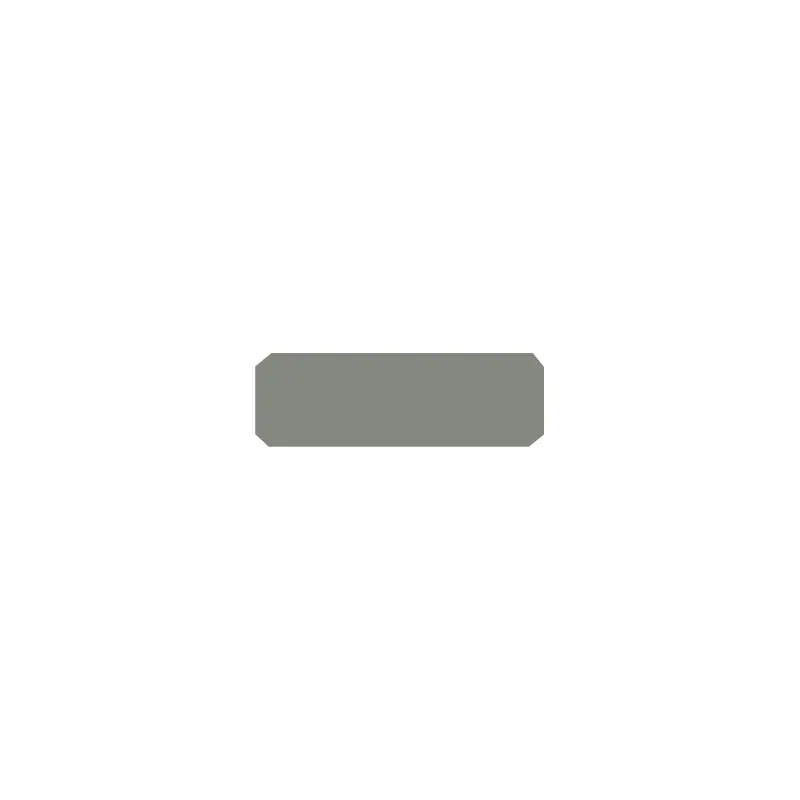

RCF101, RCFB102, RCFB102 RCFB102 စံလမ်းညွှန်ကွင်းများသည်ဆလင်ဒါ၏ပစ္စတင်နှင့်ပစ္စတင် Rot လုံးလမ်းညွှန်များအတွက်သင့်တော်သည်။ ၎င်းတို့ထဲမှအများစုကိုဖွင့်လှစ်ခြင်းနှင့်တံခါးပိတ် groove များတွင် install လုပ်ရန်လိုအပ်သည်သို့မဟုတ်၎င်းတို့ကိုဖွင့်နိုင်သည်။

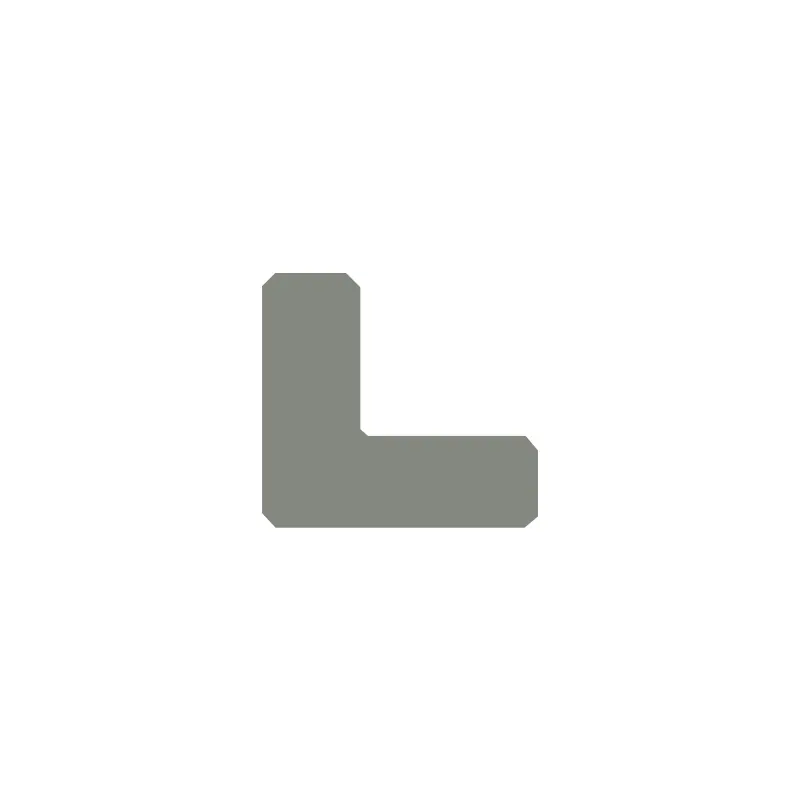

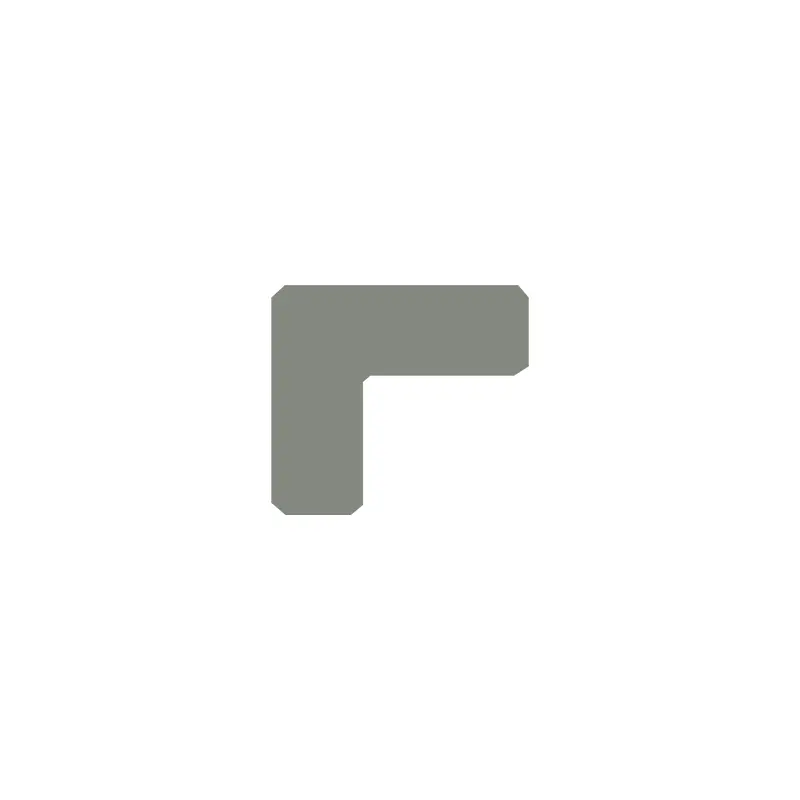

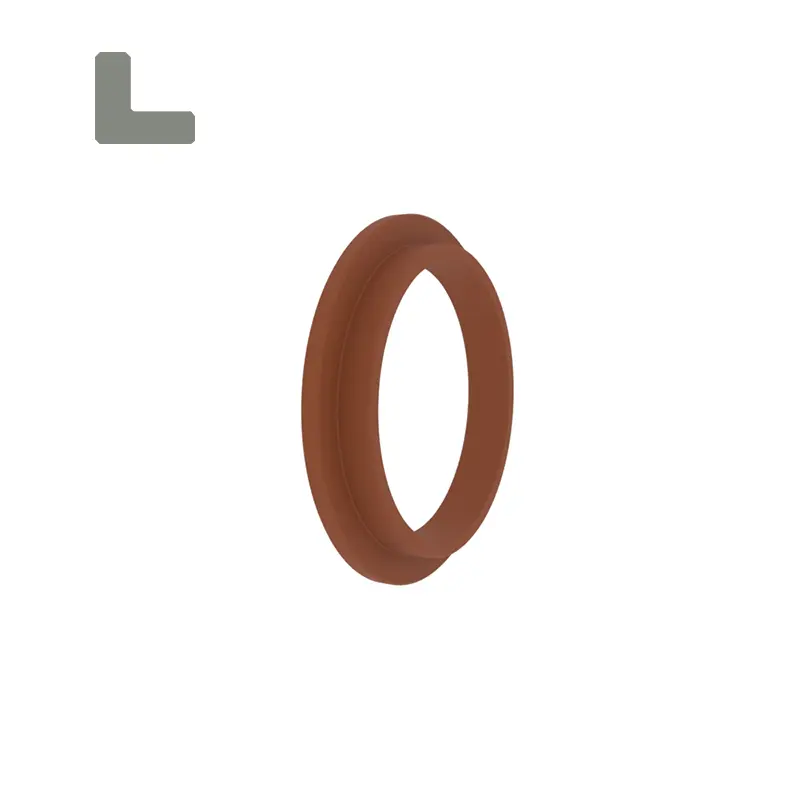

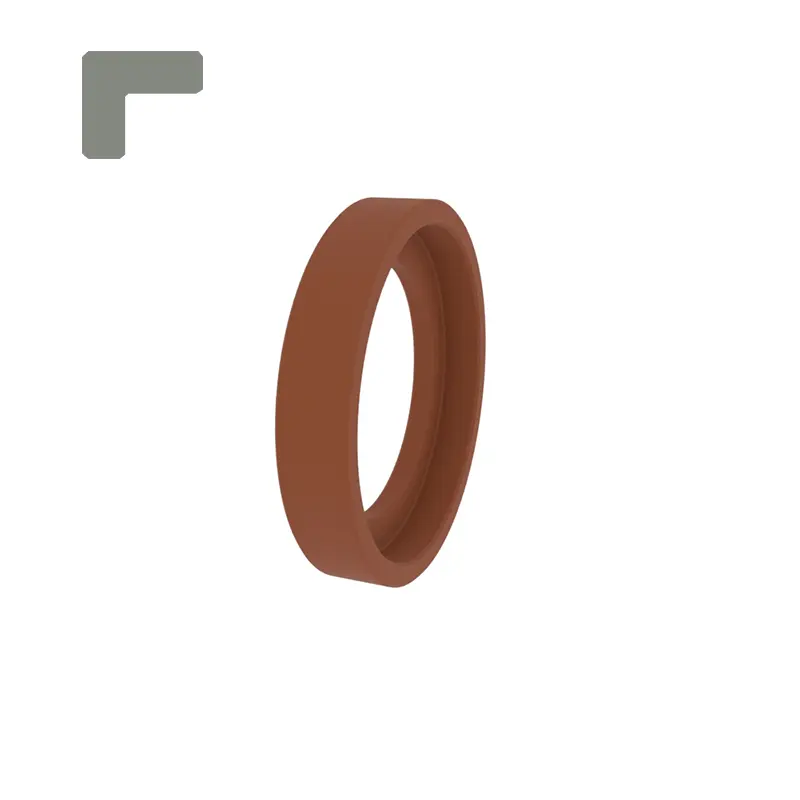

RCF103, RCF104 စံလမ်းညွှန်ကွင်းများသည်ပစ္စတင်လမ်းညွှန်များအတွက်သင့်တော်သည်။ ထောင့်များဖြင့်ဒီဇိုင်းသည်လမ်းညွှန်ကွင်းဆက်များနှင့်ကွင်းကွင်းများကိုထိန်းသိမ်းထားသည်။ ဒါဟာပွင့်လင်းသို့မဟုတ်မနိုင်ပါတယ်။

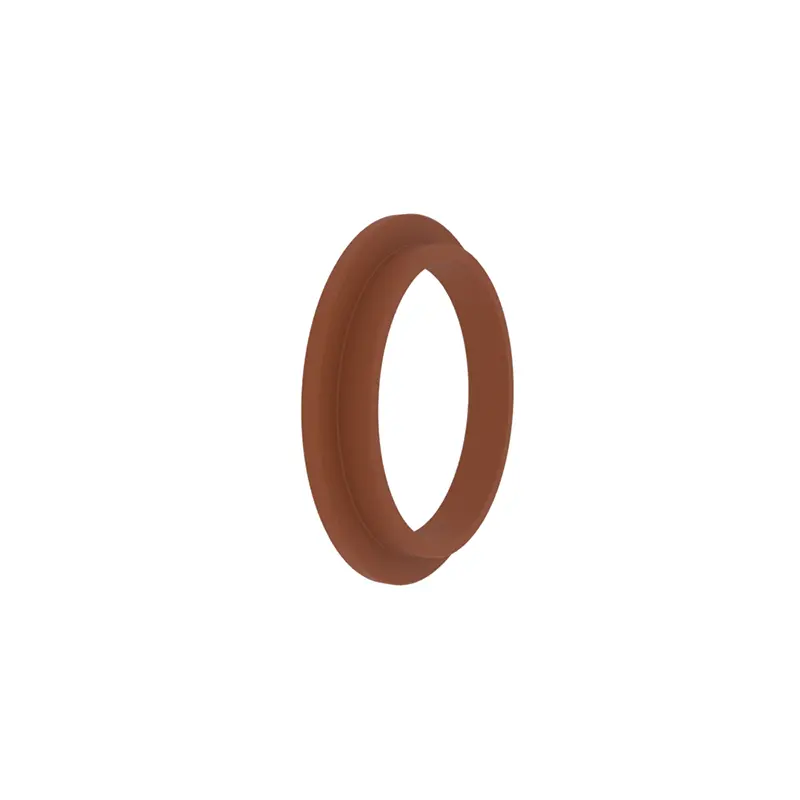

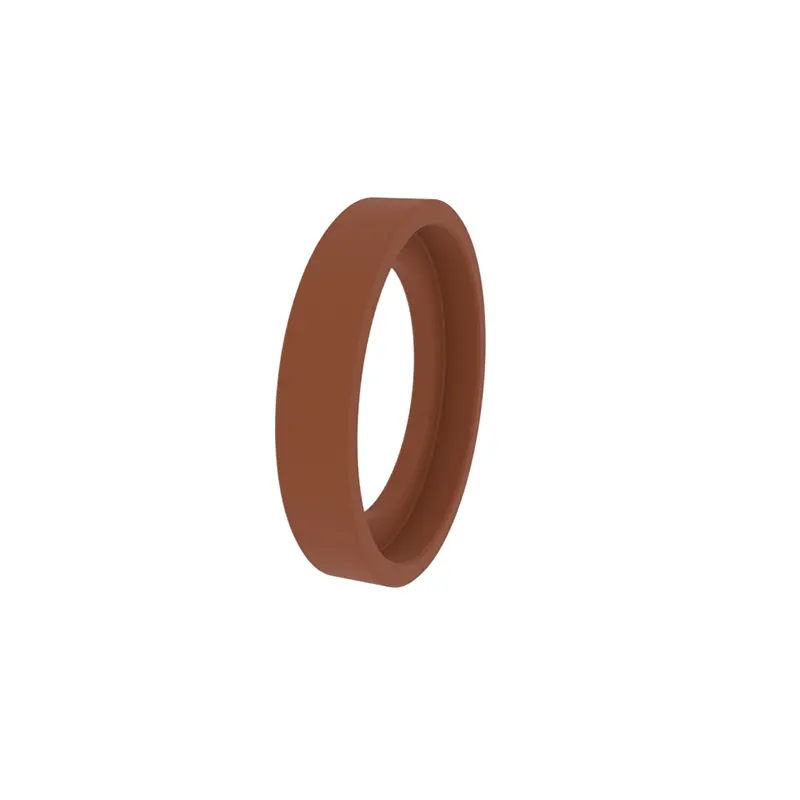

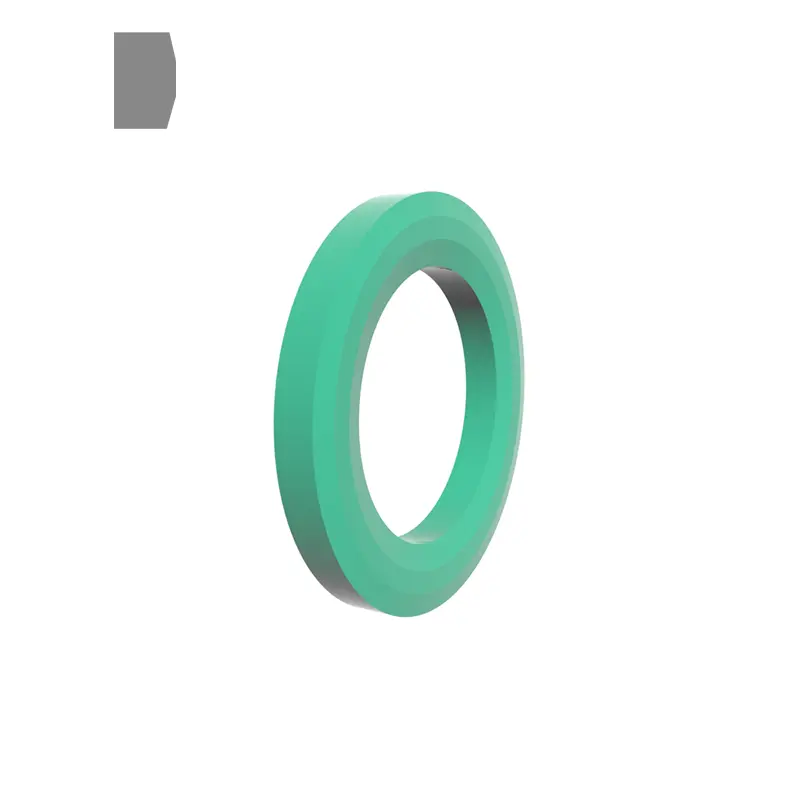

RCF105 စံလမ်းညွှန်ကွင်းသည်ပစ္စတင်လမ်းညွှန်များအတွက်သင့်တော်သည်။ ဒါဟာအတွင်းပိုင်းအချင်းအပေါ်ခုံးလက်စွပ်ရှိပါတယ်။ ဒါဟာပွင့်လင်းသို့မဟုတ်မနိုင်ပါတယ်။

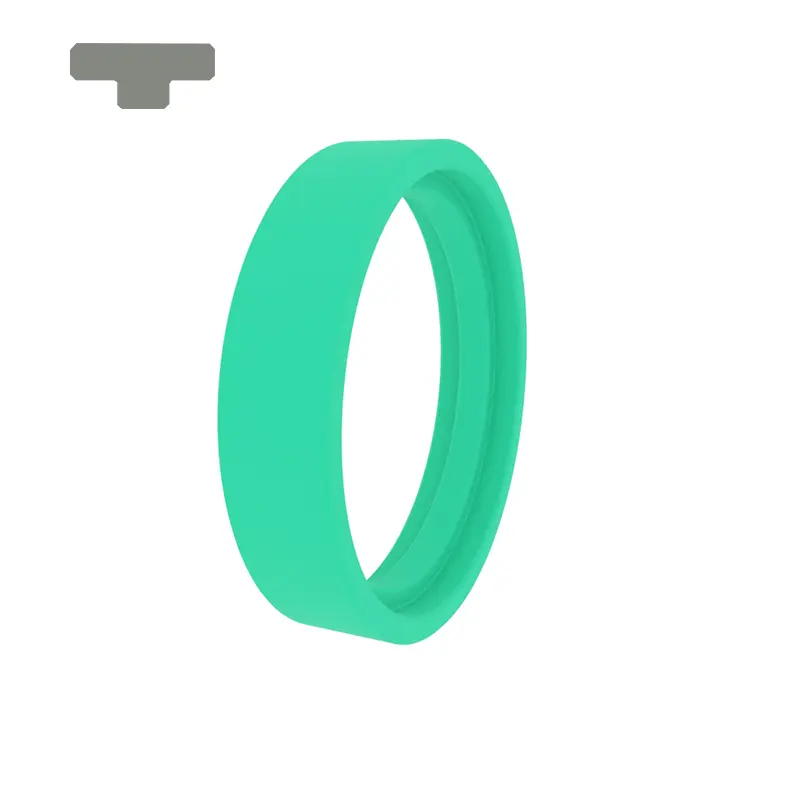

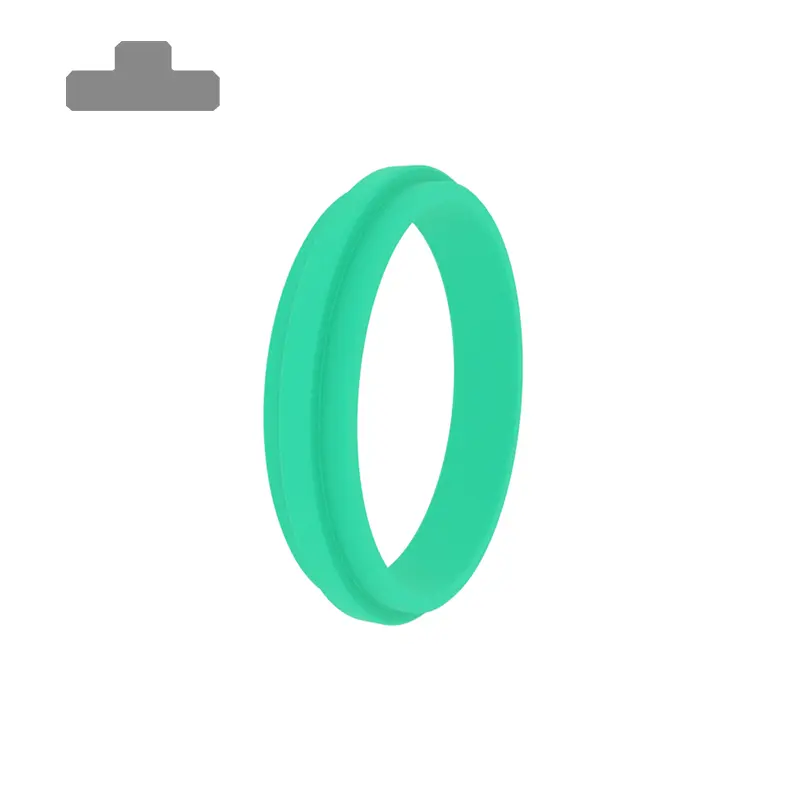

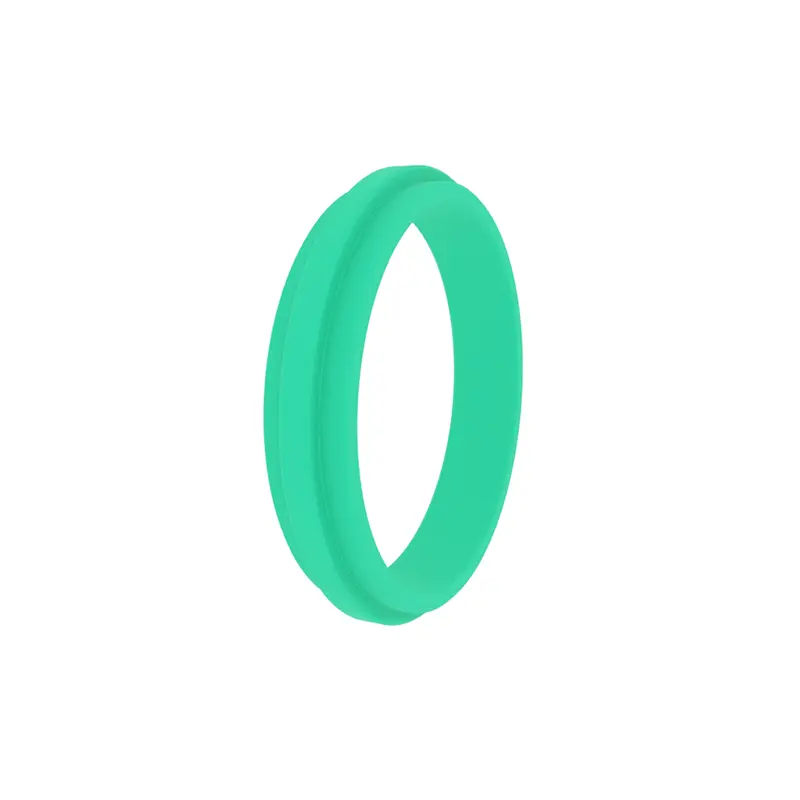

RCF106 Standard Guilate Ring သည်ပစ္စတင် Rod လမ်းညွှန်များအတွက်သင့်တော်သည်။ ၎င်းတွင်အပြင်ဘက်တွင်ခုံးလက်စွပ်တစ်ခုရှိသည်။ ဒါဟာပွင့်လင်းသို့မဟုတ်မနိုင်ပါတယ်။

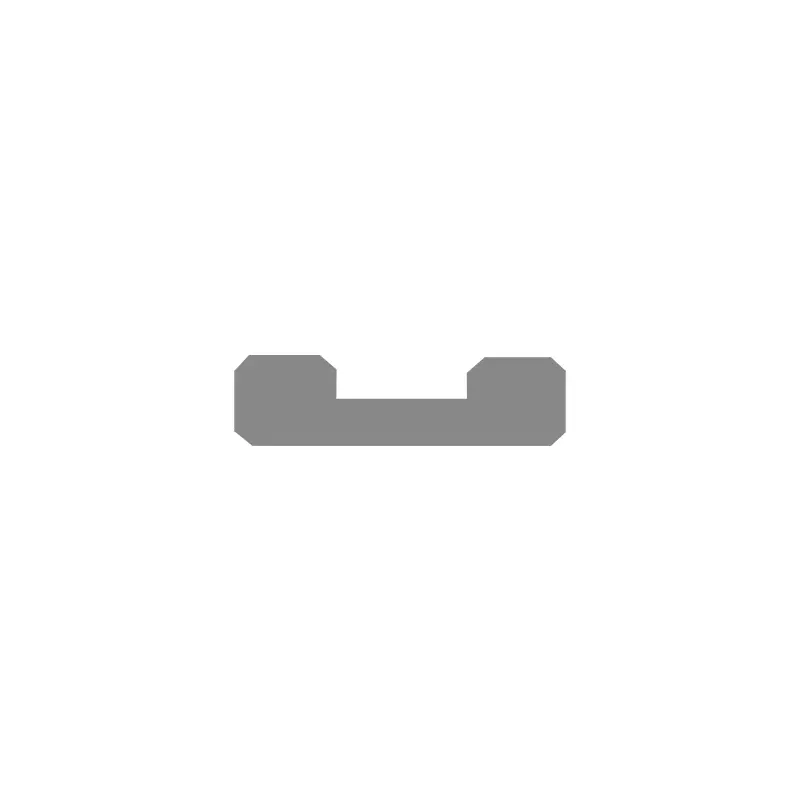

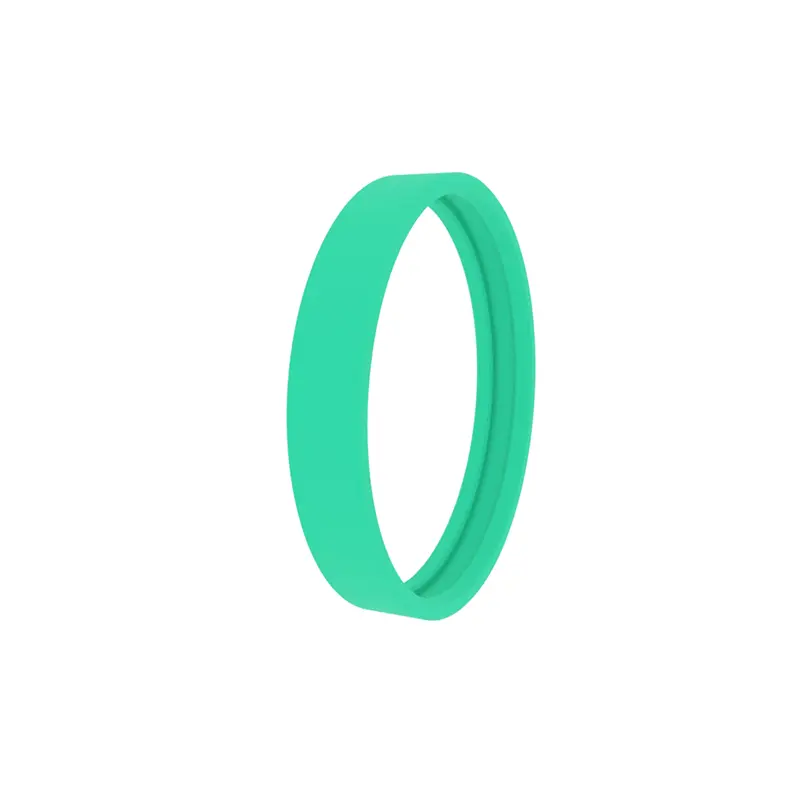

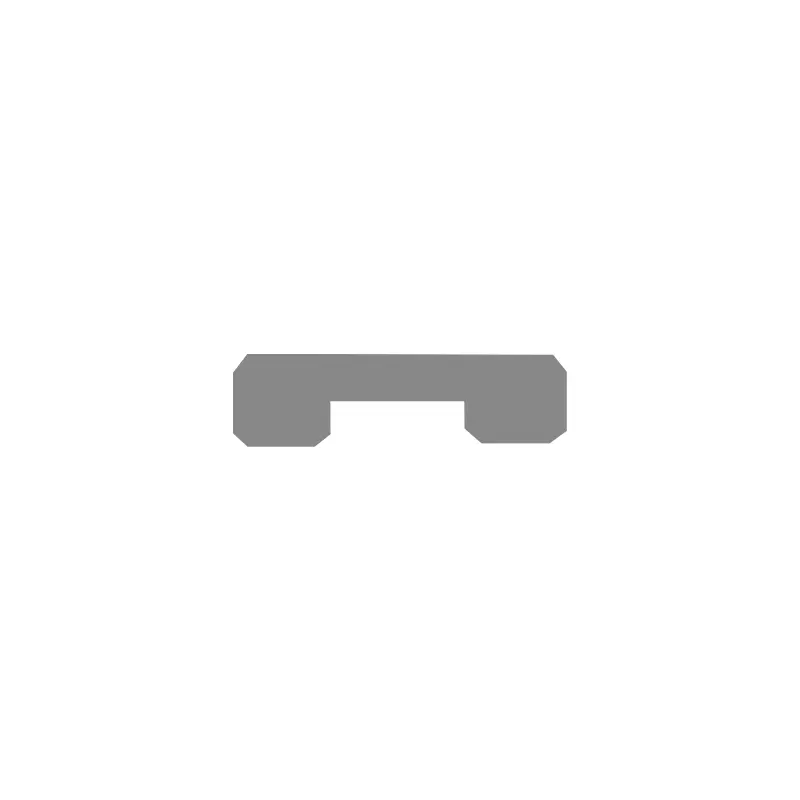

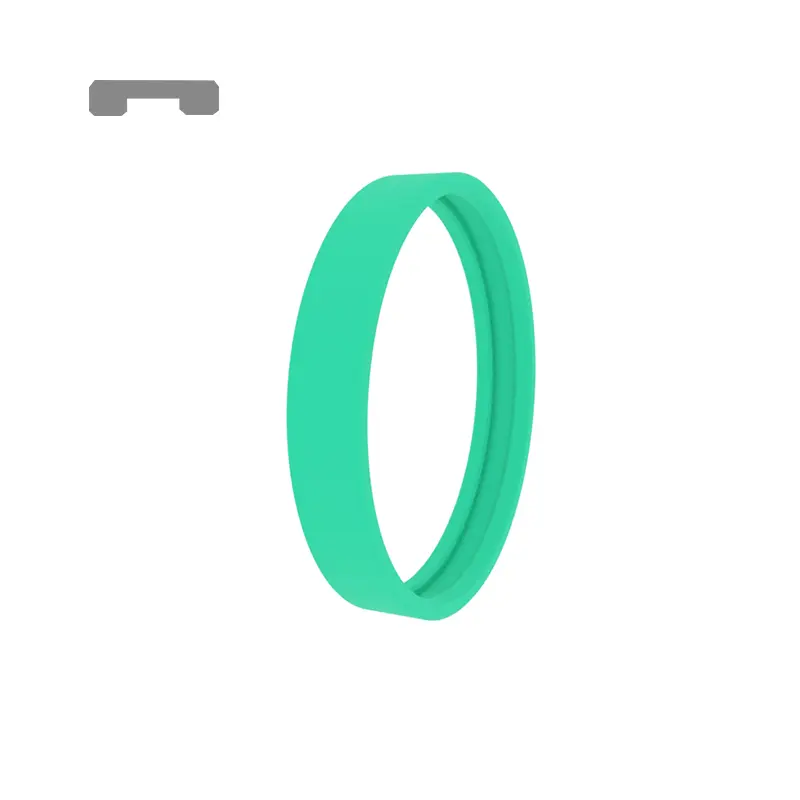

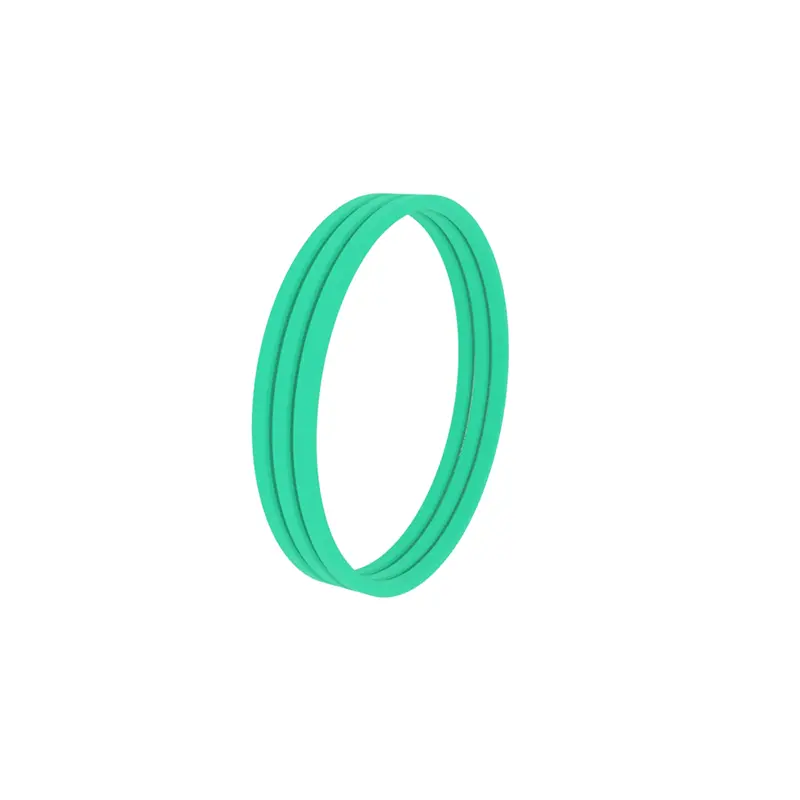

RCF107 စံလမ်းညွှန်ကွင်းသည်ပစ္စတင်လမ်းညွှန်များအတွက်သင့်တော်သည်။ ဒါဟာအတွင်းပိုင်းအချင်းအပေါ် groove ရှိပါတယ်။ ဒါဟာပွင့်လင်းသို့မဟုတ်မနိုင်ပါတယ်။

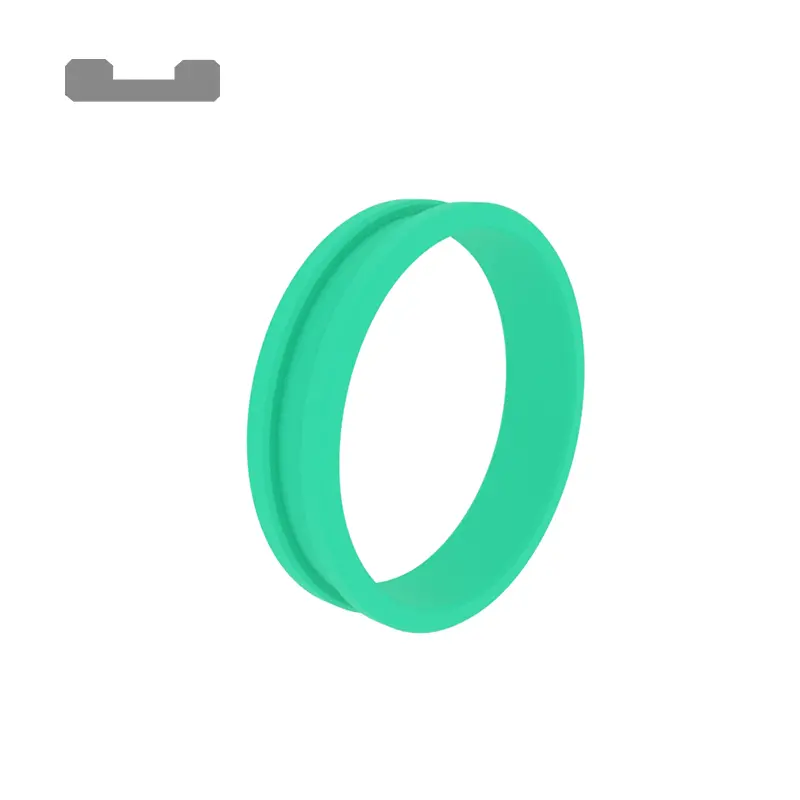

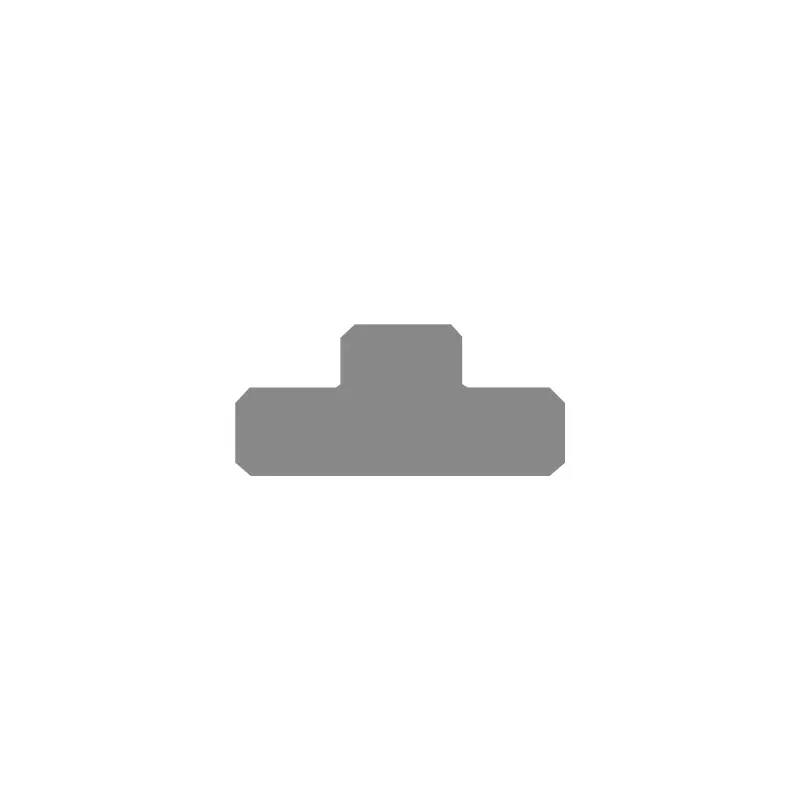

RCF108 Standard Guilate Ring, ပစ္စတင်လှံတံအတွက်သင့်လျော်သော Piston Rod လမ်းညွှန်အတွက်သင့်တော်သော RCF108 REDARE TREA တွင်အပြင်ဘက်အချင်းတွင်ပါ 0 င်သည်။
ထုတ်ကုန်အင်္ဂါရပ်များနှင့် application များ:
ထုတ်ကုန်အင်္ဂါရပ်များ
Seal Guide Ring ကို iso10766 Standard Coldity Groove အတွက်သင့်လျော်သောသတ္တု - ပလတ်စတစ်ကိုက်ညီခြင်းအတွက်သင့်လျော်သောသတ္တု - ပလတ်စတစ်ကိုက်ညီခြင်း, ပိတ်ဆို့ခြင်းနှင့် "ဖမ်းဆီးခြင်း", ဂူလက်စွပ်များ၏အနားများသည်အနားများကိုဖြတ်တောက်ခြင်းမှထွက် cemity camfosove မှထုတ်လုပ်သောကွာဟမှုကိုထုတ်ပေးသောကွာဟမှုသို့မညှစ်နိုင်အောင်တားဆီးရန်ရပ်တည်နေသည်။
အဓိက applications
အင်ဂျင်နီယာစက်များ, စိုက်ပျိုးရေးစက်ယန္တရားများ, ထိုးသွင်းခြင်းစက်ပစ္စည်းများ, ပလက်ဖောင်းများကိုတင်ခြင်း, တင်ခြင်း, ဖြန့်ချိခြင်း, စက်မှုဇုန်ယာဉ်များ,

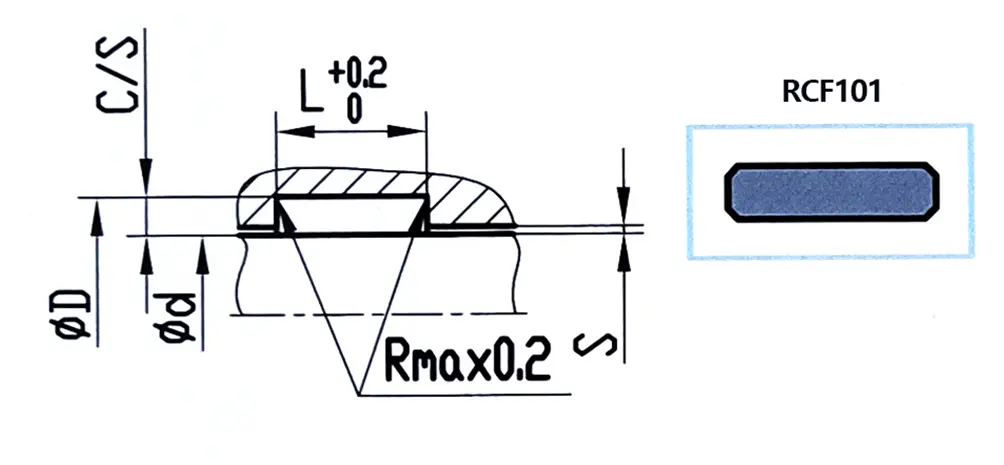

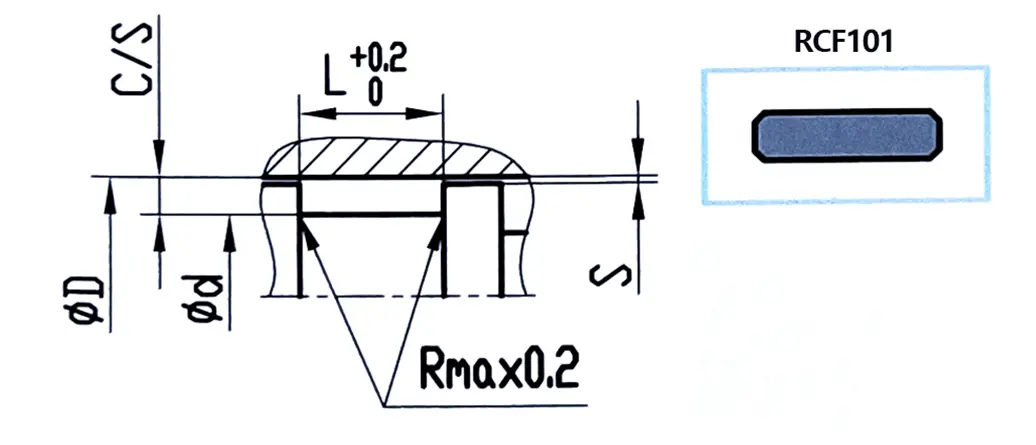

Piston Rod အတွက် Guide Ring Groove ၏ဥပမာ 1
| f8 f8 | φd H8 | ဌ + 0.2 | c / s | radial ရှင်းလင်းရေး S |
| 6-29.9 | φd + 3 | 4 | 1.5 | 0.20-0.3 |
| 30-49.9 | φd + 3 | 5.6 | 1.5 | 0.25-0.4 |
| 50-99.9 | φd + 5 | 9.7 | 2.5 | 0.30-0.6 |
| 100-799.9 | φd + 5 | 15 | 2.5 | 0.40-0.8 |
| 800-1000 | φd + 5 | 25 | 2.5 | 0.50-1.1 |
| > 1000 | φd + 8 | 25 | 4 | 0.60-1.2 |
Piston Guide Ring Groove ၏ဥပမာ 2
| φd H8 | f8 f8 | ဌ + 0.2 | c / s | radial ရှင်းလင်းရေး S |
| 6-29.9 | φd-3 | 4 | 1.5 | 0.20-0.3 |
| 30-49.9 | φd-3 | 5.6 | 1.5 | 0.25-0.4 |
| 50-99.9 | φd-5 | 9.7 | 2.5 | 0.30-0.6 |
| 100-799.9 | φd-5 | 15 | 2.5 | 0.40-0.8 |
| 800-1000 | φd-5 | 25 | 2.5 | 0.50-1.1 |
| > 1000 | φd-8 | 25 | 4 | 0.60-1.2 |
သုံးလွှာ
1 ။ ptfe (အလယ်အလတ်နှင့်အလင်းရောင်ဝန်များအတွက်);
2 ။ POM သို့မဟုတ် PA (အလင်းရောင်အတွက်);
3 ။ Phenolic resin + အထည်ဖိုင်ဘာ (လေးလံသောဝန်များအတွက်)
လမ်းညွှန် ring width နှင့်နံပါတ်ရွေးချယ်ခြင်း
ပုံသေနည်းကို t ကို = (f * f) / (D * PR) ကိုကြိုတင်ဆုံးဖြတ်ရန်အသုံးပြုနိုင်သည်။
T: F: F: F: F: F: F: F: F: F: F: F: F: F: F: F: F: F: F: F: F: F: F: FROMETION STORDER (N PISTOX)
ဥပမာ: d = 60 မီလီမီတာ, f = 80n, f = 90n / mm², f = 2, t = 2,
တွက်ချက်ထားသောရွေးချယ်စရာမှာ T = 15 မီလီမီတာအကျယ်နှင့်ပတ်သတ်သောလမ်းညွှန်တစ်ခုနှင့် 9.7 မီလီမီတာအကျယ်ရှိသည့်လမ်းညွှန်ကွင်းကိုရွေးချယ်ရန်ဖြစ်သည်။ 9.7 မီလီမီတာအကျယ်ရှိလမ်းညွှန်ကွင်းနှစ်ခုကိုရွေးချယ်ပါကလုံခြုံရေးအချက် 2.6 အထိတိုးလာနိုင်သည်။ ယေဘုယျအားဖြင့်အကြံပြုထားသောလုံခြုံရေးအချက်သည် f = 2 ဖြစ်သည်

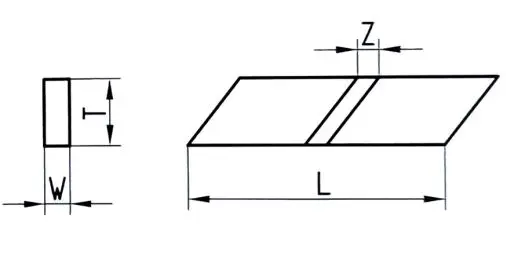

ဖြတ်တောက်ခြင်းအရှည်၏ပြဌာန်းခွင့်
l = 3.14 * (D-W) ပစ္စတင်များအတွက်
L = 3.14 * (D + W) ပစ္စတင်လှံတံအတွက်
K သည်အပူချိန်သည်အပူချိန်သည်အပူချိန် 120 ဒီဂရီအောက်တွင်ရှိပြီးအပူချိန် 120 ဒီဂရီအောက်တွင်ရှိသည်။ 2.0 ကို 120 ဒီဂရီအထက်တွင်ရွေးချယ်သည်။
ကွာဟချက် z ဖြတ်တောက်ခြင်း၏တွက်ချက်မှု
|
|
phenolic resin / pom | PTFE |
| ပစ္စတင်လှံတံသည် | 0.050 (φd + W) | 0.042 (φd + W) |
| ပစ္စတင်သည် | 0.050 (φd-w) | 0.042 (φd-w) |
ခွဲစိတ်အမျိုးအစား

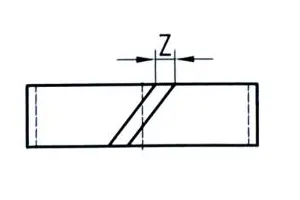

30 ° Bevel ဖြတ်

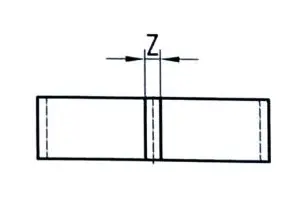

ဖြောင့်သောဖြတ်ခြင်း (အဓိကအားဖြင့်လည်ပတ်ခြင်းသို့မဟုတ်လွှဲခြင်းနှင့်ပုံမှန်မဟုတ်သော groove များအတွက်အဓိကအားဖြင့်အသုံးပြုသည်)

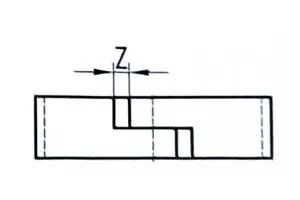

z-shaped ခွဲစိတ် (တံဆိပ်ခတ်ခြင်း function ကို)
