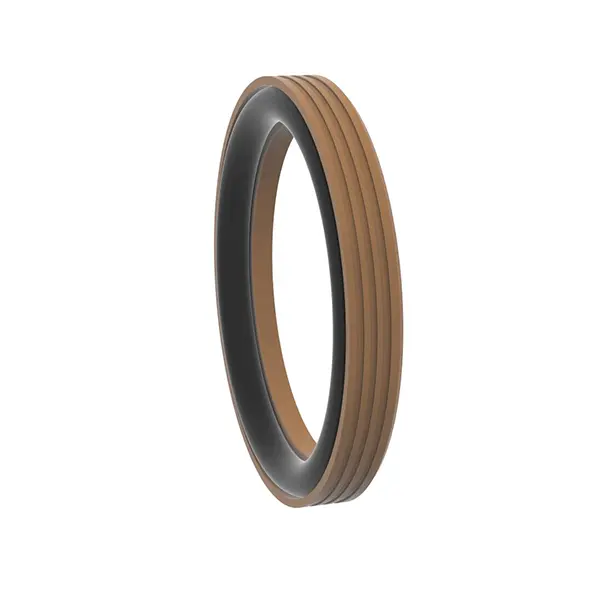

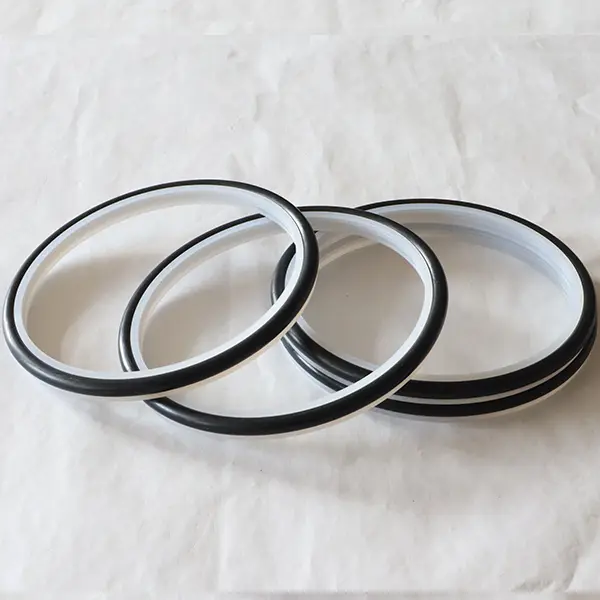

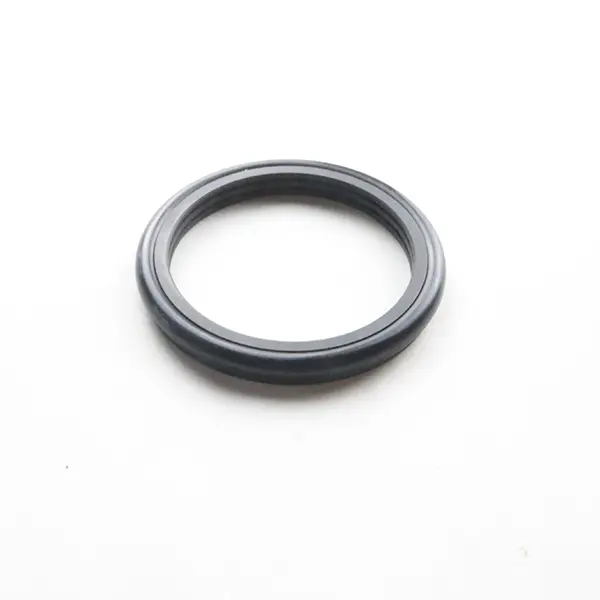

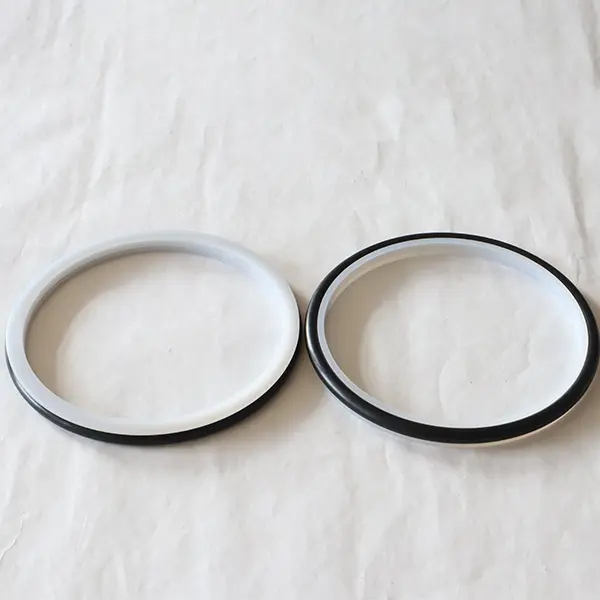

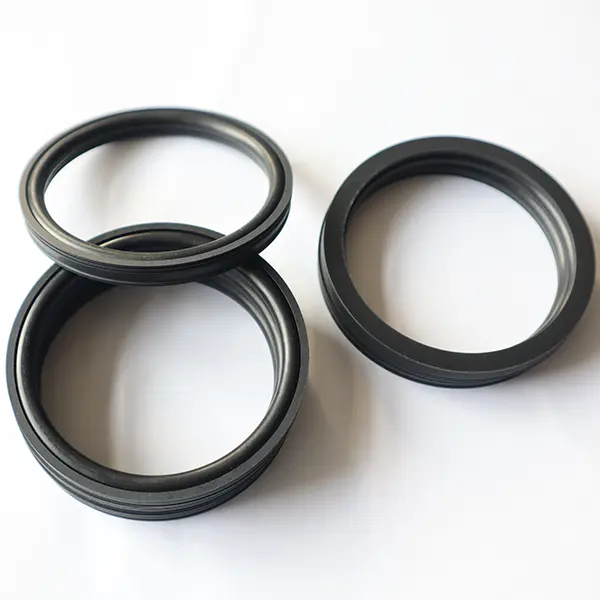

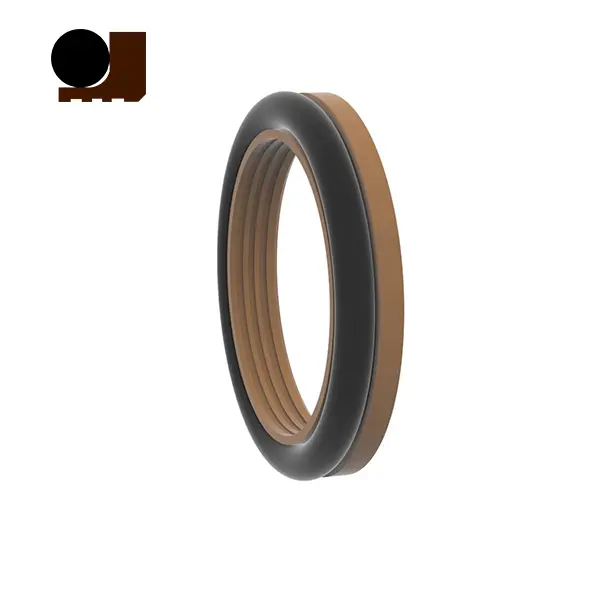

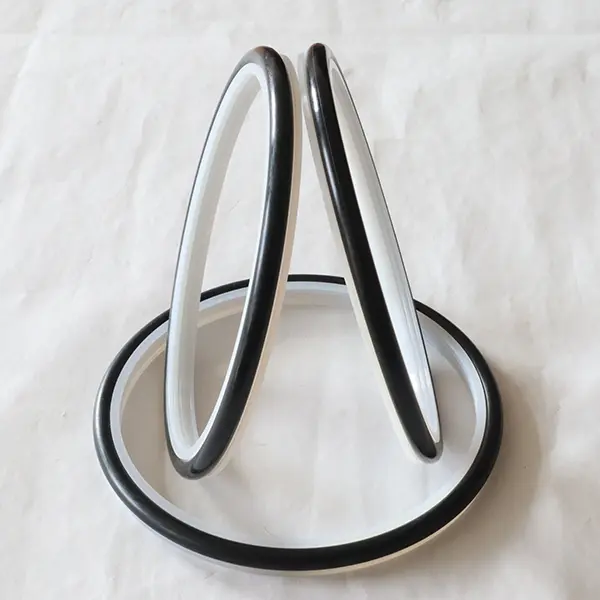

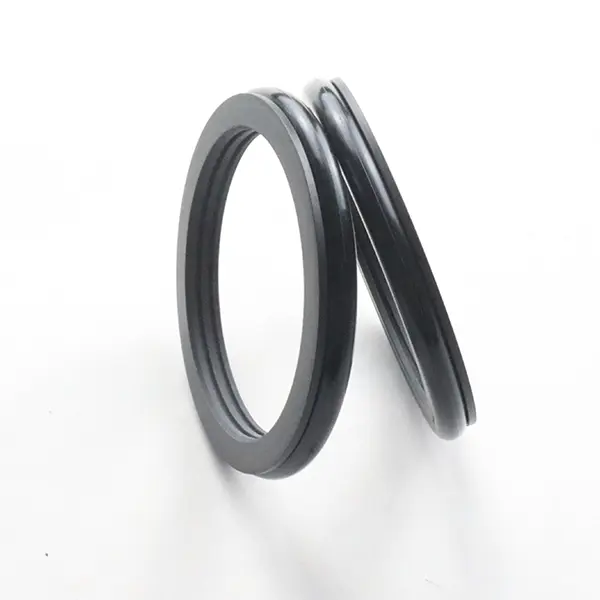

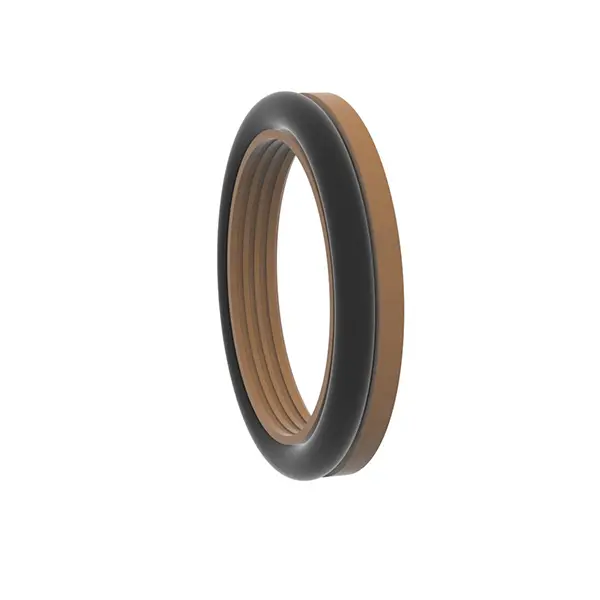

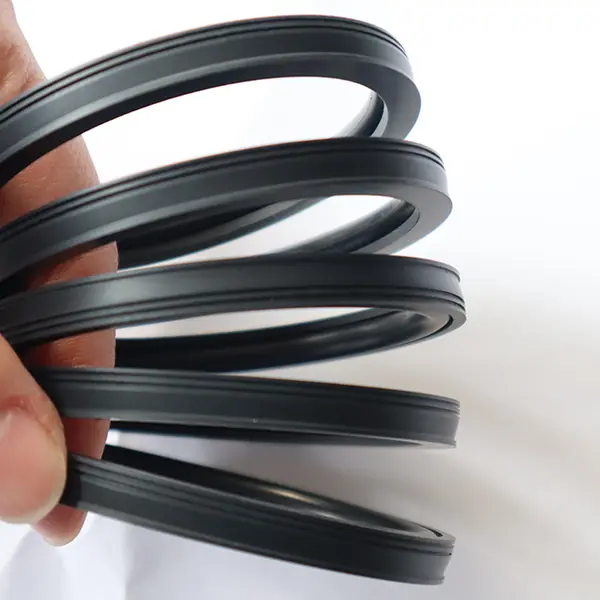

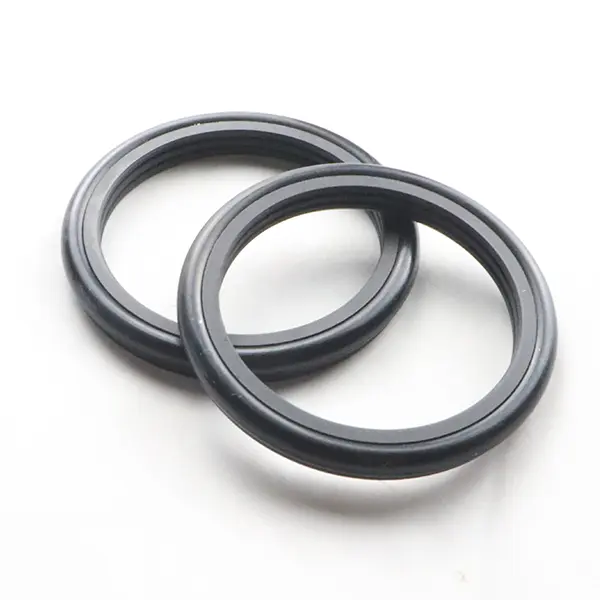

ဘိလပ်မြေ Slurry အတွက် Ruichen Seal ၏လှံတံများအရစွမ်းဆောင်ရည်မြင့်အင်ဂျင်နီယာပလတ်စတစ်သွားကွင်းကွင်းများနှင့် O-shaped ရာဘာကွင်းတို့ဖြင့်ပြုလုပ်ထားသည်။ ၎င်းတို့သည် Plunger Pumps, Mud ပန့်များ, တူးဖော်ခြင်းတူးခြင်း, တူးဖော်ခြင်းဆိုင်ရာတူးဖော်ခြင်း, ၎င်းတို့အား RC2061 နှင့် RC2062 နှစ်မျိုးခွဲခြားထားသည်။
RC2061 နှင့် RC2062 နှစ်ခုစလုံးသည်ဟိုက်ဒရောလစ်အပြန်အလှန်တုံ့ပြန်မှုနှင့် rotary လှုပ်ရှားမှုများကိုတံဆိပ်ခတ်ရန်တစ်လမ်းတည်းဖြင့်သင့်တော်သည်။ ၎င်းတို့သည်ရှည်လျားသောဘဝ, နိမ့်ကျသောတံဆိပ်ခတ်ခြင်း, တံဆိပ်ဗေဒအာကာသနှင့်လွယ်ကူစွာတပ်ဆင်ခြင်း, အထူးတံဆိပ်ခတ်နှုတ်ခမ်းနှင့်အထူ optimization ဒီဇိုင်းတွင်ဘိလပ်မြေ slurry ကဲ့သို့သောကင်ဆာမီဒီယာများတွင်ပင်တံဆိပ်ခတ်သက်ရောက်မှုရှိသည်။ Slurry Media ကိုတံဆိပ်ခတ်ခြင်းအတွက်အသုံးပြုသောအခါကျွန်ုပ်တို့သည်တံဆိပ်ခတ် (သို့) နှစ်ခု (သို့) နှစ်ခုအကြားဆီမွှေးဆီကိုအကြံပြုပါသည်။
ထုတ်ကုန်အင်္ဂါရပ်များနှင့် application များ:
ထုတ်ကုန် features များ:
ရှည်လျားသောဘဝ - High-function ကိုအင်ဂျင်နီယာပလတ်စတစ်နှင့်ရာဘာ, အားကြီးသောကြာရှည်ခံမှု။
အနိမ့်ပွတ်တိုက်မှုနိမ့် - optimized design သည်ခုခံနိုင်စွမ်းကိုလျော့နည်းစေပြီးထိရောက်မှုကိုတိုးတက်စေသည်။
အလွန်ကောင်းမွန်သောတံဆိပ်ခတ်ခြင်း - အထူးတံဆိပ်ခတ်ထားသောနှုတ်ခမ်းဒီဇိုင်း, ဘိလပ်မြေ slurry ကဲ့သို့သောကင်ဆာမီဒီယာအတွက်သင့်တော်သည်။
Compact ဖွဲ့စည်းပုံ - အာကာသဒီဇိုင်း, လွယ်ကူစွာတပ်ဆင်ခြင်းနှင့်ပြုပြင်ထိန်းသိမ်းမှု။
ကြမ်းတမ်းသောအလုပ်ခွင်အခြေအနေများနှင့်သက်ဆိုင်သည်။
လျှောက်လွှာအခြေအနေများ:
Plunger Pumps, Mud ပန့်များ, တူးဖော်ခြင်း, တူးရန်တူးခြင်း,
ဆောက်လုပ်ရေးယန္တရားနှင့်ပစ္စည်းကိရိယာများထိုကဲ့သို့သောကွန်ကရစ်ရောစပ်ခြင်းဘူတာများကဲ့သို့။
အခြားဟိုက်ဒဒရူအကြမ်းဖက်မှုနှင့် rotrouul အပြန်အလှန်ပြောဆိုခြင်းနှင့်မိဒင်မီဒီယာကိုခုခံနိုင်ရန်လိုအပ်သည့် rotary seals ။
နည်းပညာအားသာချက်များ:
အထူးနှုတ်ခမ်းနှင့်အထူ optimization ဒီဇိုင်းသည်အစွန်းရောက်လုပ်ငန်းအခြေအနေများနှင့်လိုက်လျောညီထွေဖြစ်အောင်ပြုလုပ်ရန်ဒီဇိုင်း။
လွယ်ကူစွာတပ်ဆင်ခြင်း, ပြုပြင်ထိန်းသိမ်းမှုကုန်ကျစရိတ်နှင့်နှစ်ရှည်လများအသက်တာ။
မြင့်မားသော 0 တ်စုံနှင့်မြင့်မားသောညစ်ညမ်းမှုနှင့်အတူကြမ်းတမ်းပတ်ဝန်းကျင်များအတွက်သက်ဆိုင်ပါသည်။
အသုံးပြုမှုအကြံပြုချက်များ:
ရွှံ့မီဒီယာအတွက်အသုံးပြုသောအခါတံဆိပ်ခတ်၏ဘဝတိုးချဲ့ရန်တံဆိပ်ခေါင်းနှစ်ခု (သို့မဟုတ်နှစ်ခုထက်ပိုသော) အကြားအမဲဆီနှင့်ချောဆီကိုအကြံပြုသည်။

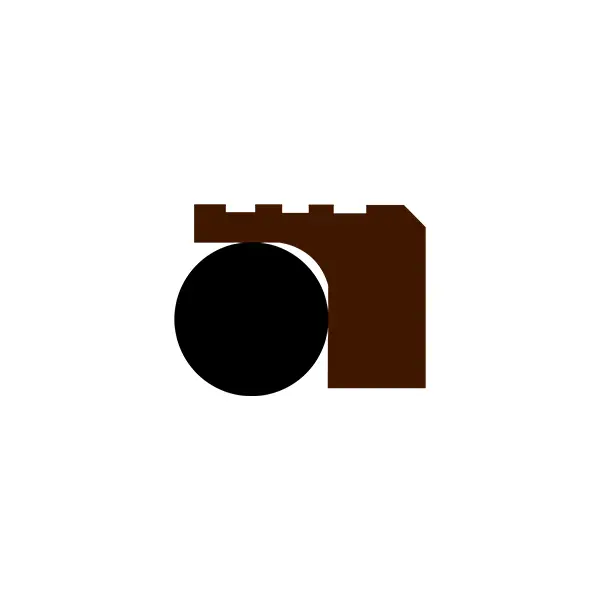

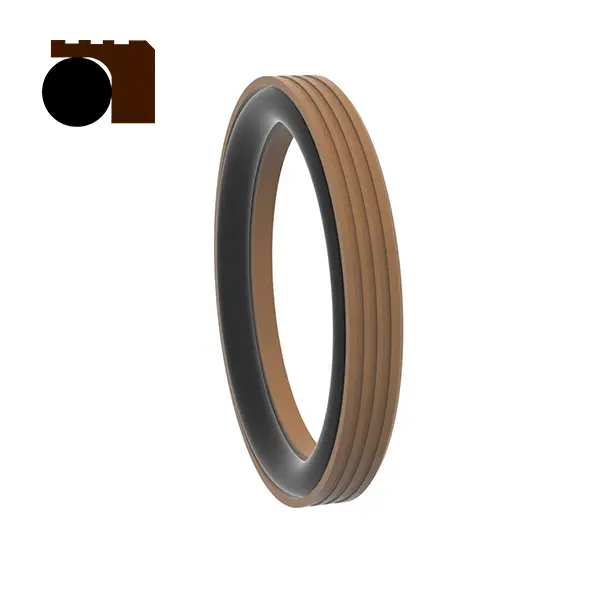

RC2061
သက်ဆိုင်သောလုပ်ငန်းခွင်အခြေအနေများ (ကန့်သတ်တန်ဖိုးများသည်တစ်ချိန်တည်းတွင်မပေါ်သင့်ပါ)
| ဖိနှိပ်ခြင်း (MPA) | အပူအအေး (℃) | အရှိန် (ဒေါ်) | အလယ်အလတ်ဖြစ်သော | |
| အပြန်အလှန်ရွေ့လျားမှု | လည်ပတ်ရွေ့လျားမှု | |||
| ≤100 | -35 + 100 (O-Ring NBR နှင့်ကိုက်ညီခြင်း) | ≤6 | ≤2 | ဟိုက်ဒရောလစ်ရေနံ, emulsion, ရေ, ရွှံ့, ရေနံစိမ်း, စသည်တို့ကို |
| -20 ~ + 200 (o-ring fkm ကိုက်ညီခြင်း) | ||||
ပစ္စည်းရွေးချယ်ခြင်း
1 ။ O-Ring ပစ္စည်းများနှင့်ကိုက်ညီမှုကိုရွေးချယ်နိုင်သည် - R01 Nbrile ဘာ (NBR), R02 fluororubber (FKM) စသည်ဖြင့်ရွေးချယ်နိုင်သည်။
2 ။ လက်စွပ်ကိုတံဆိပ်ခတ်ခြင်း - စံပစ္စည်းများ PTFE4, အခြားရွေးချယ်စရာပစ္စည်းများ PTFE2 / PTFE3 / PTFE5 / PK1 / PK2 / PK2
အမိန့်
အမိန့်မော်ဒယ် RC2061-80 * 91.7 * 7.6-PTFE4-R01 မော်ဒယ်အချင်း * groove width အချင်း
သတ်မှတ်ချက်များ (parameter range အတွင်းရှိအရွယ်အစားမဆိုအရွယ်အစားသည်ရနိုင်သည်)

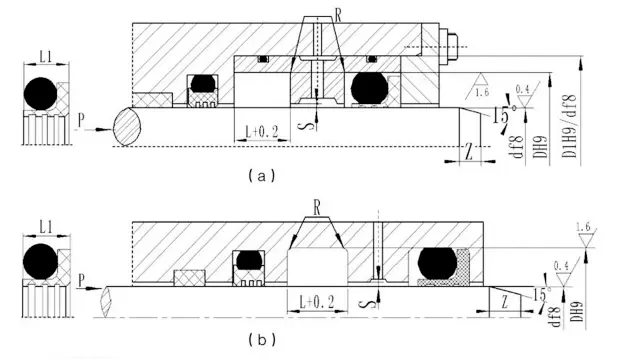

| ရိုးအချင်းအကွာအဝေး စံဖြစ်သော f8 RC2061 | ရိုးအချင်းအကွာအဝေး လေးလံသောအမျိုးအစား f8 rc2061-Z | groove အချင်း h9 | groove အကျယ် ြဌ+0.2 | အကျယ်တံဆိပ် L1 | ထောင့်ပတ်ပတ်လည် rမက်စငွေ | radial ရှင်းလင်းရေး sမက်စငွေ | chamfer zမိနစ် | o-ring ဝါယာကြိုးအချင်း | ||
| <10MPA | <20MPA | <40MPA | ||||||||
| 5 ~ 15.9 | - | + 6.3 | 4.0 | 3.65 | 0.4 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 16 ~ 38.9 | 5 ~ 15.9 | + 8.2 | 5.2 | 4.55 | 0.4 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 39 ~ 107.9 | 16 ~ 38.9 | + 11.7 | 7.6 | 6.80 | 0.5 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 108 ~ 670 ။ | 39 ~ 107.9 | + 15.5 | 9.6 | 8.50 | 0.6 | 0.6 | 0.35 | 0.25 | 8 | 7.00 |
| 671 ~ 1600 | 108 ~ 670.9 | d + 19.4 | 12.1 | 11.1 | 0.7 | 0.7 | 0.5 | 0.3 | 10 | 8.60 |
မှတ်စု: 1 ။ အချင်း≤30mmအတွက် Open Groove ကိုအကြံပြုသည်။
2 ။ Rootary တံဆိပ်ခတ်ခြင်းအတွက် Rotary Shaft ၏မျက်နှာပြင်သည် HRC ≥58ဖြစ်ရန်အကြံပြုသည်။
3 ။ 30mpa ထက်ပိုသောဖိအားများအတွက် H8 / F8 ကို extrusion gap အတွက်အကြံပြုသည်။

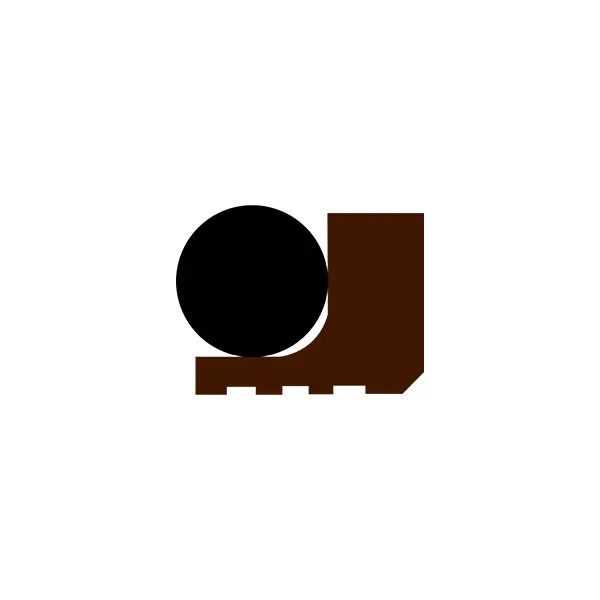

RC2062 သက်ဆိုင်သောလုပ်ငန်းခွင်အခြေအနေများ (ကန့်သတ်တန်ဖိုးများသည်တစ်ချိန်တည်းတွင်မပေါ်သင့်ပါ)
| ဖိနှိပ်ခြင်း (MPA) | အပူအအေး (℃) | အရှိန် (ဒေါ်) | အလယ်အလတ်ဖြစ်သော | |
| အပြန်အလှန်ရွေ့လျားမှု | လည်ပတ်ရွေ့လျားမှု | |||
| ≤100 | -35 + 100 (O-Ring NBR နှင့်ကိုက်ညီခြင်း) | ≤6 | ≤2 | ဟိုက်ဒရောလစ်ရေနံ, emulsion, ရေ, ရွှံ့, ရေနံစိမ်း, စသည်တို့ကို |
| -20 ~ + 200 (o-ring fkm ကိုက်ညီခြင်း) | ||||
ပစ္စည်းရွေးချယ်ခြင်း
1 ။ O-Ring ပစ္စည်းများနှင့်ကိုက်ညီမှုကိုရွေးချယ်နိုင်သည် - R01 Nbrile ဘာ (NBR), R02 fluororubber (FKM) စသည်ဖြင့်ရွေးချယ်နိုင်သည်။
2 ။ လက်စွပ်ကိုတံဆိပ်ခတ်ခြင်း - စံပစ္စည်းများ PTFE4, အခြားရွေးချယ်စရာပစ္စည်းများ PTFE2 / PTFE3 / PTFE5 / PK1 / PK2 / PK2
အမိန့်
အမိန့်မော်ဒယ် RC2062-80 * 68.3 * 7.6-PTFE4-R01 Model-cylinder အချင်း * groove အကျယ်အချင်း
သတ်မှတ်ချက်များ (parameter range အတွင်းရှိအရွယ်အစားမဆိုအရွယ်အစားသည်ရနိုင်သည်)

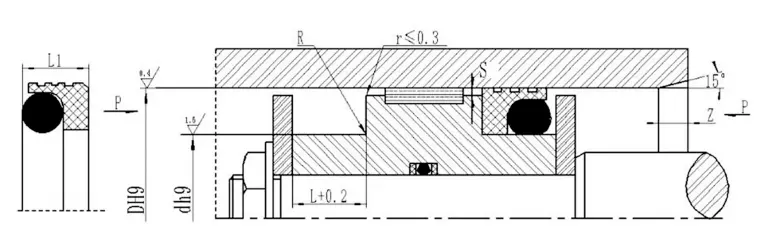

| aperture အကွာအဝေး စံအမျိုးအစား h9 RC2062 | aperture အကွာအဝေး လေးလံသောအမျိုးအစား h9 rc2062-Z | groove အချင်း h9 | groove အကျယ် ြဌ+0.2 | အကျယ် L1 တံဆိပ်ခတ် | ထောင့်ပတ်ပတ်လည်ထောင့်ပတ်ပတ်လည် | radial ရှင်းလင်းရေး Sမက်စငွေ | chamfer zမိနစ် | o-ring ဝါယာကြိုးအချင်း | ||
| <10MPA | <20MPA | <40MPA | ||||||||
| 8 ~ 12.9 | - | D-45 | 3.1 | 2.8 | 0.3 | 0.3 | 0.2 | 0.15 | 3 | 1.8 |
| 13 ~ 24.9 | 10 ~ 12.9 | D-6.3 | 4 | 3.65 | 0.4 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 25 ~ 51.9 | 13 ~ 24.9 | D-8.2 | 5.2 | 4.55 | 0.4 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 52 ~ 127.9 | 25 ~ 51.9 | D-11.7 | 7.6 | 6.80 | 0.5 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 128 ~ 500.9 | 52 ~ 127.9 | D-15.5 | 9.6 | 8.50 | 0.6 | 0.6 | 0.35 | 0.25 | 8 | 7.00 |
| 501 ~ 1500 | 128 ~ 500.9 | D-19.4 | 12.1 | 11.1 | 0.7 | 0.7 | 0.5 | 0.3 | 10 | 8.60 |
မှတ်စု: 1 ။ ဆလင်ဒါအချင်း± 30 မီလီမီတာအဘို့, ဖွင့် groove ကိုအသုံးပြုရန်အကြံပြုပါသည်။
2 ။ 30mpa ထက်ပိုသောဖိအားများအတွက် H8 / F8 ကို Extrusion Gap အတွက်အသုံးပြုရန်အကြံပြုသည်။
