Rotary Shaft နှုတ်ခမ်းဖျံများoil seals လို့ အများအားဖြင့် သိကြပါတယ်။ ၎င်းတို့ကို rotary bearing အိမ်ရာများတွင် တပ်ဆင်ထားပြီး rotating shaft နှင့် ပတ်သက်သော ရွေ့လျားမှုကို ခံယူသည်။ သတ္တုထည့်သွင်းမှုသည် ဖွဲ့စည်းတည်ဆောက်ပုံဆိုင်ရာ အထောက်အပံ့ကို ပေးစွမ်းနိုင်ပြီး ဂါတာစပရိန်တစ်ခုသည် အလုံပိတ်နှုတ်ခမ်းသို့ radial preload ကို သက်ရောက်စေပြီး ချောဆီယိုစိမ့်မှုနှင့် ပြင်ပညစ်ညမ်းမှုများ ဝင်ရောက်မှုကို ကာကွယ်ပေးသည်။

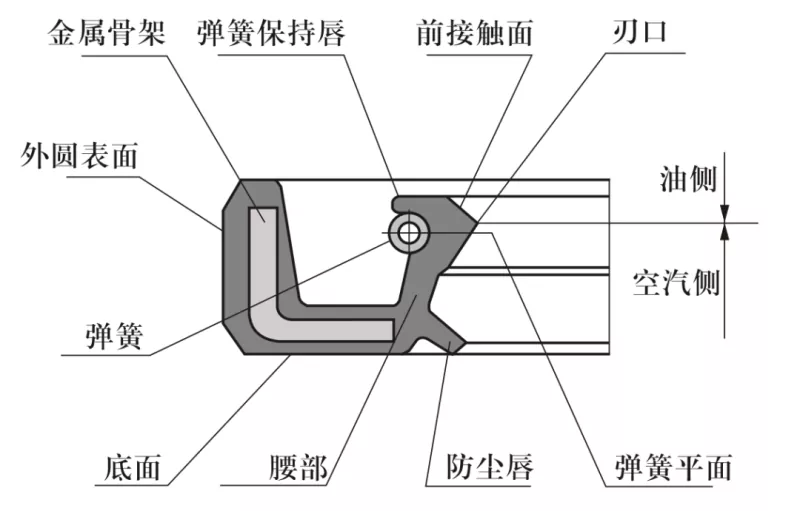

ဘုံရေနံတံ ဆိပ်၏ အပိုင်းများကို ပုံဖော်ထားသည်။
1. Shaft ပစ္စည်း- အများအားဖြင့် ကာဗွန်သံမဏိ သို့မဟုတ် သံမဏိ။ မြန်နှုန်းမြင့် အပလီကေးရှင်းများအတွက် HRC 40–45 ၏ မာကျောမှုဖြင့် chrome ကို အသုံးပြုသည်။
2. Rotary shaft နှင့် Housing bore ဒီဇိုင်း- shaft မျက်နှာပြင်သည် ချောမွေ့ပြီး burrs ကင်းရမည်။ Spiral machining marks များသည် ယိုစိမ့်မှုကို ဖြစ်စေသော pumping effect ကို ဖန်တီးနိုင်သည်၊ ထို့ကြောင့်၊ တံဆိပ်ကို Ra 0.1 မှ 0.5 μm ၏မျက်နှာပြင်ကြမ်းတမ်းမှုတွင်တပ်ဆင်ထားသောရိုးရိုးဧရိယာကိုကြိတ်ရန်အကြံပြုသည်။ rotational speed တိုးလာသည်နှင့်အမျှ ချောမွေ့သော အပြီးသတ်ရန် လိုအပ်ပါသည်။

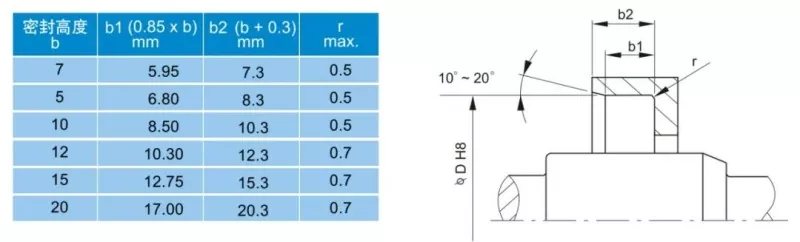

တပ်ဆင်ခြင်းနှင့် ဖယ်ရှားခြင်းတို့ကို လွယ်ကူချောမွေ့စေရန်၊ ပုံ 1 နှင့် 2 တွင်ပြထားသည့်အတိုင်း ပုံ 1 နှင့် 2 တွင်ပြထားသည့်အတိုင်း ကန့်လန့်ကာများ သို့မဟုတ် အဝိုင်းသားအနားများဖြင့် ဒီဇိုင်းပြုလုပ်ရပါမည်။
ပုံ ၁

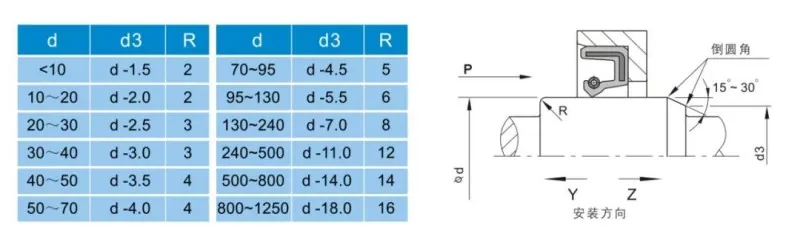

ပုံ 2- Rotary shaft chamfer ဒီဇိုင်း

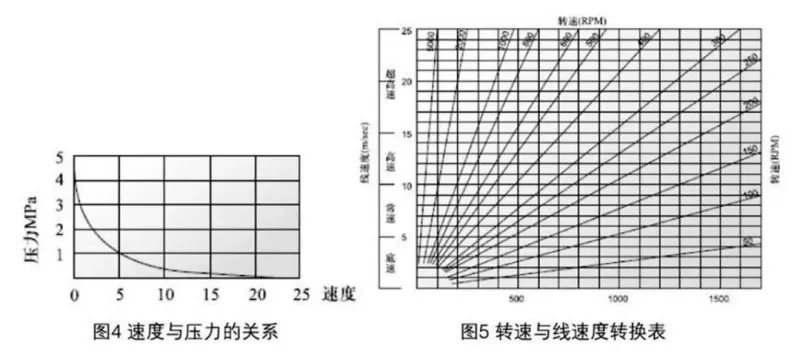

တံဆိပ်ခတ်ခြင်း စွမ်းဆောင်ရည်ကို လွှမ်းမိုးသည့် အကြောင်းရင်းများစွာရှိပါသည်။ ဆီတံဆိပ်၏ကိုယ်ပိုင်ပစ္စည်းနှင့်ဖွဲ့စည်းတည်ဆောက်ပုံအပြင်၊ အလယ်အလတ်၊ အပူချိန်၊ ဖိအား၊ ချောဆီ၊ အရှိန်နှင့် မျက်နှာပြင်ကြမ်းတမ်းခြင်းစသည့်အချက်များသည် စွမ်းဆောင်ရည်ကို တိုက်ရိုက်အကျိုးသက်ရောက်သည်—နှင့် အဆိုပါအချက်များသည် တစ်ခုနှင့်တစ်ခု မကြာခဏ အပြန်အလှန်သက်ရောက်မှုရှိသည်။ အသုံးပြုသူအကိုးအကားအတွက် အောက်ပါဇယားများကို ပေးထားပါသည်။

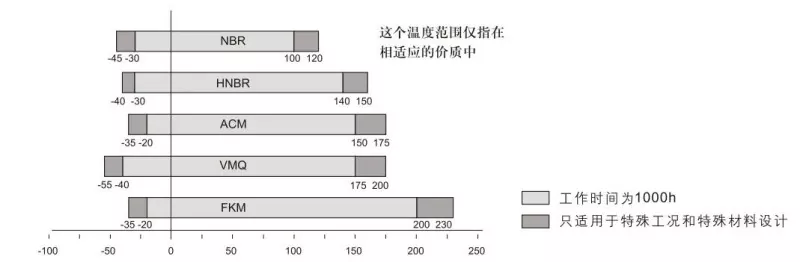

ပုံ 3- ဆီတံဆိပ်များအပေါ် အပူချိန်သက်ရောက်မှု

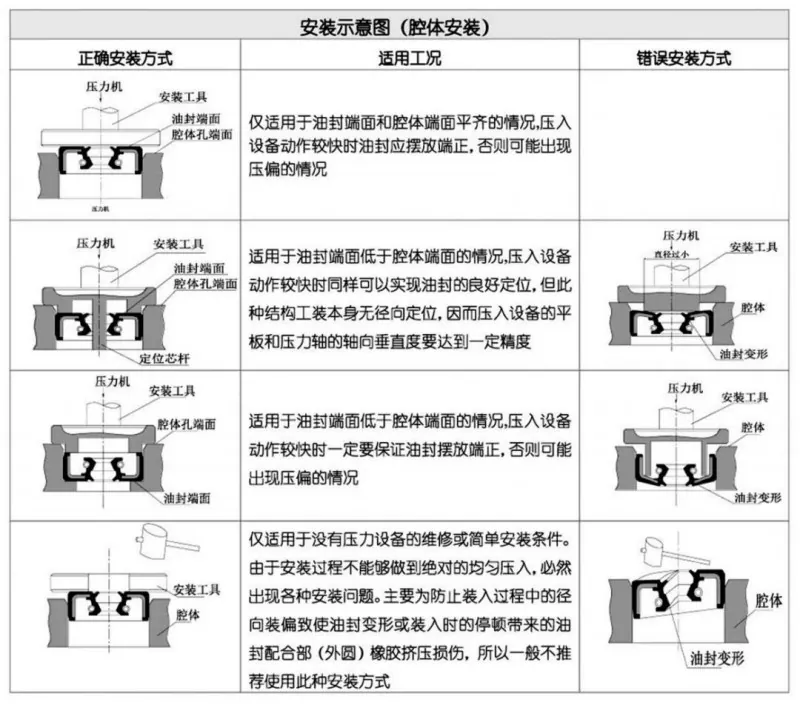

ဂရုတစိုက်တပ်ဆင်ခြင်းသည် ဆီတံဆိပ်တစ်ခု၏ မှန်ကန်သောလုပ်ဆောင်မှုများအတွက် ကြိုတင်လိုအပ်ချက်တစ်ခုဖြစ်သည်။
