ရေနံတံဆိပ်ခတ်များဟုလူသိများသောလှံတံများကိုလှည့်ထားသောလှည့်ခြင်း, သတ္တုဘောင်သည်အထောက်အကူပြုအခန်းကဏ် plays မှပါ 0 င်သည်။

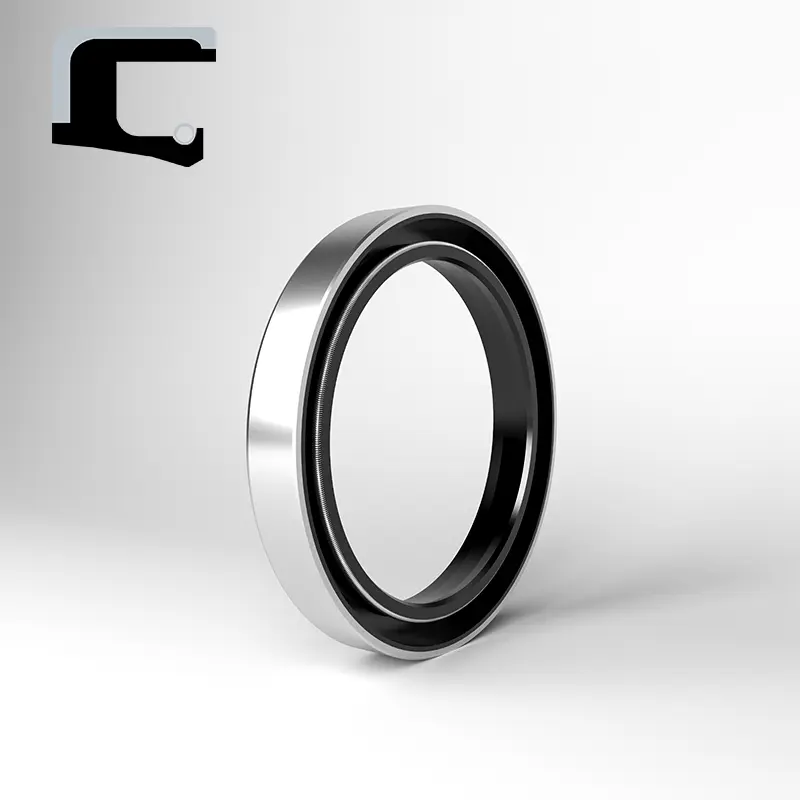

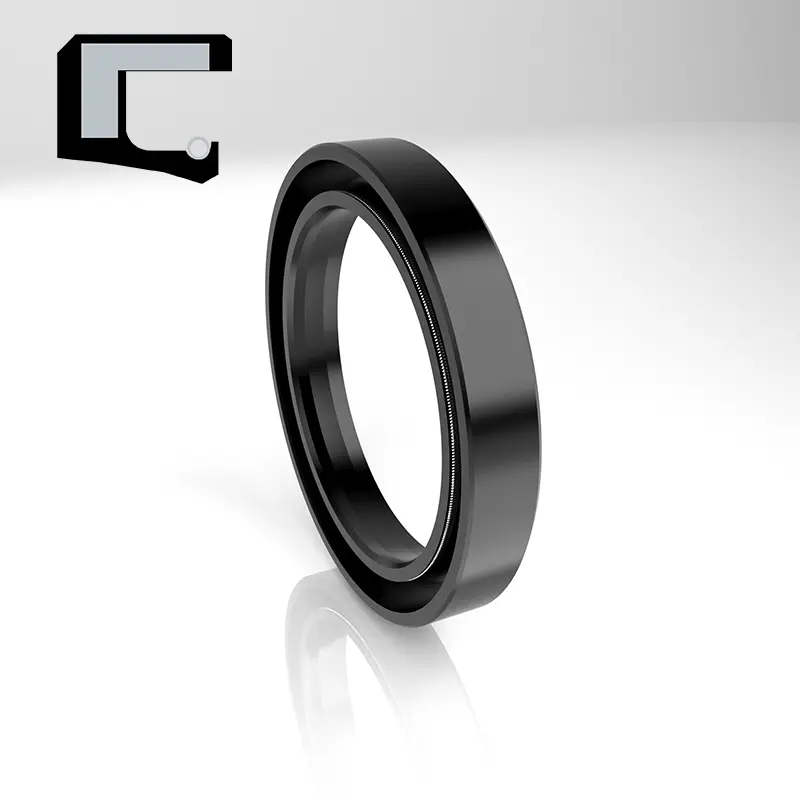

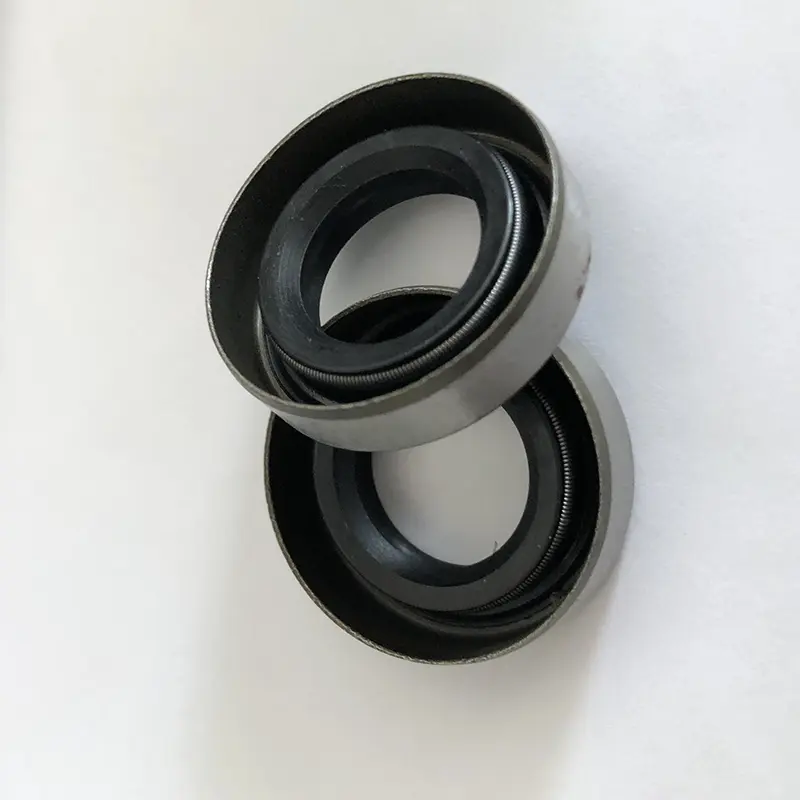

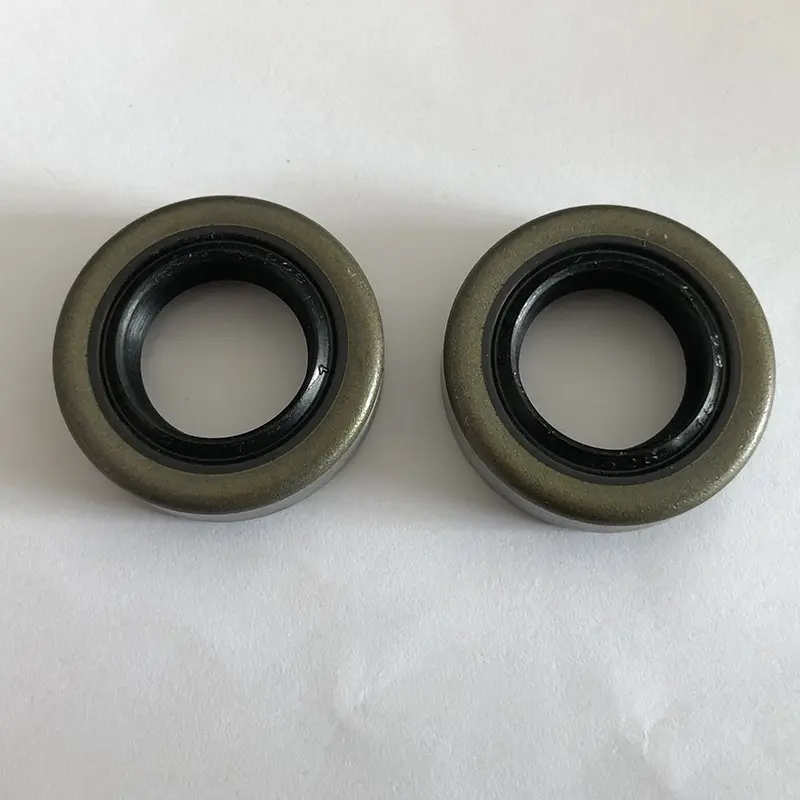

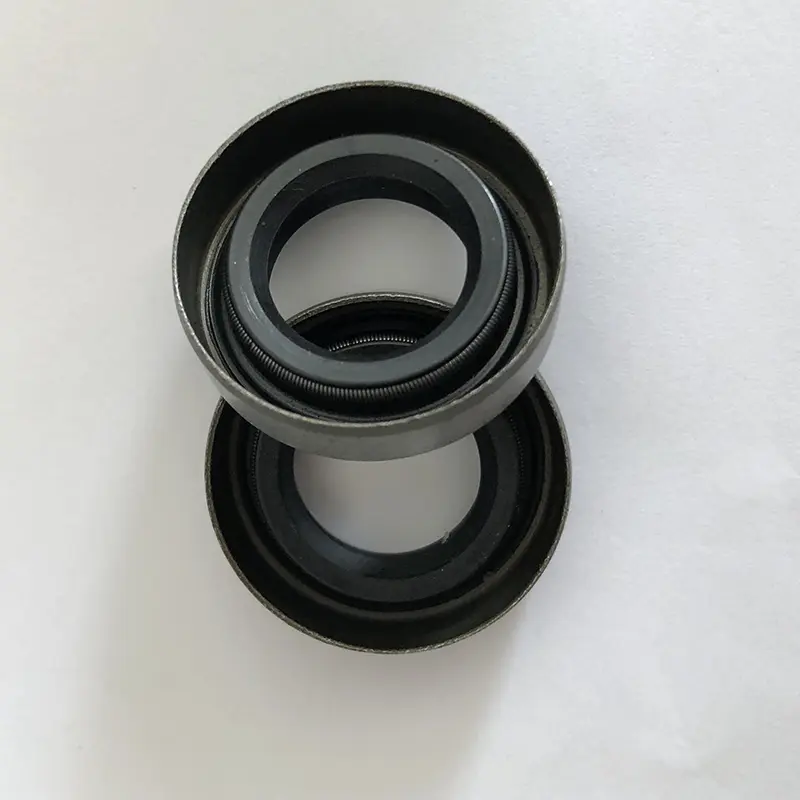

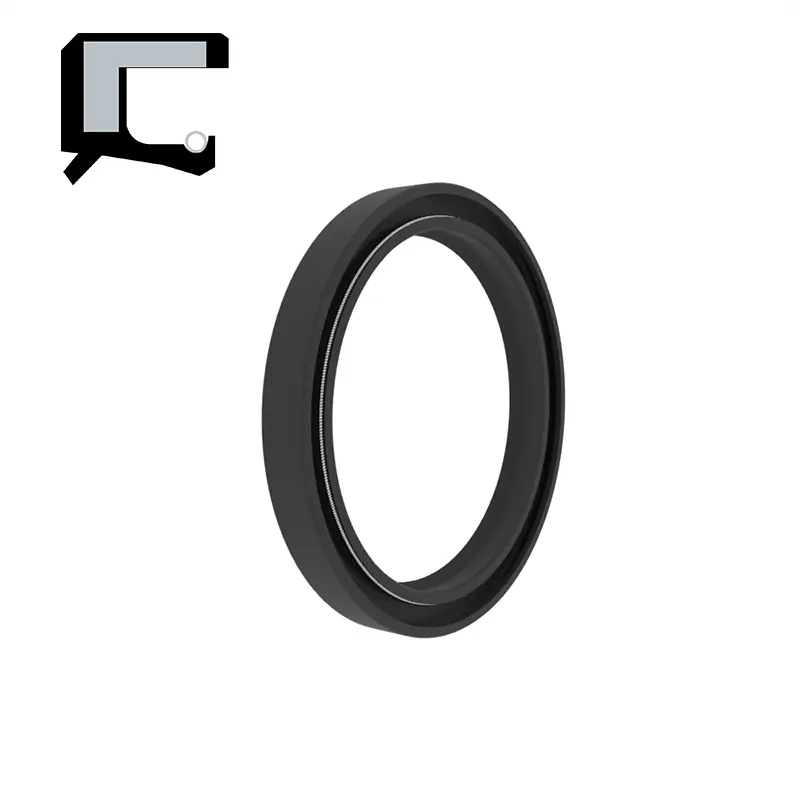

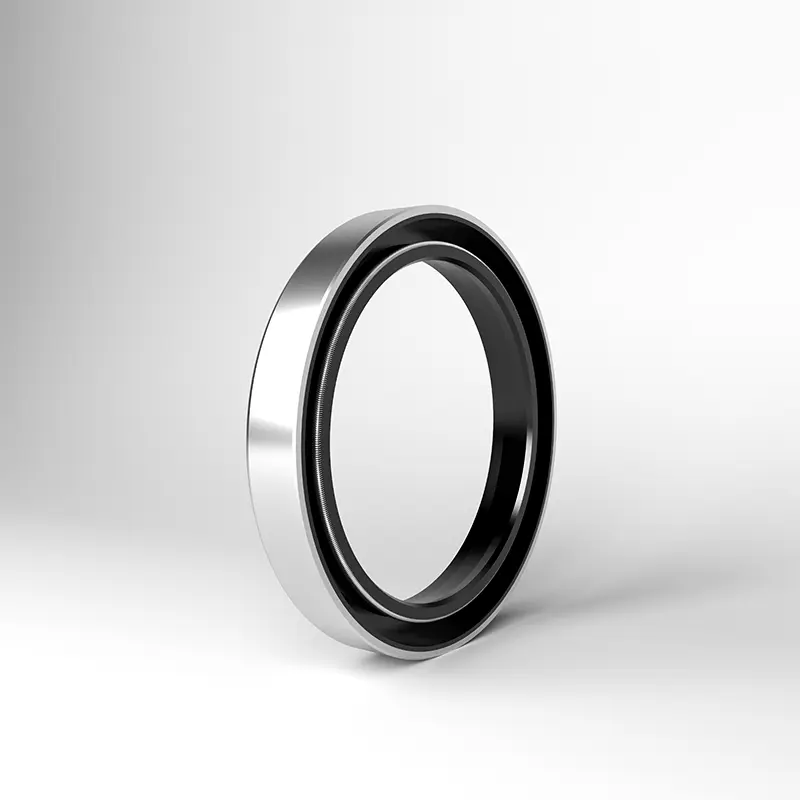

TC / SC / TB / SB ရေနံပင်လယ်ကမ်းခြေသတ္တုအရိုးစုများ, စမ်းများနှင့်ရော်ဘာအဖွဲ့များဖြင့်ဖွဲ့စည်းထားသည်။ သတ္တုအရိုးစုသည်အထောက်အကူပြုအခန်းကဏ် plays မှပါ 0 င်သည်။ TC / TB တွင်ဖုန်မှုန့်အထောက်အထားအရန်အရန်နှုတ်ခမ်းများတပ်ဆင်ထားသည်။ တီဘီ / SB သည်သတ္တုစက်ဝိုင်းဖြစ်သည်။ ၎င်းသည်ဆီကိုအခေါင်းပေါက်ဝေသည်ပိုမိုများပြားသောအရာနှင့်တိကျသောသတ္တုများကိုပိုမိုခိုင်မာစေသည်။ installation စဉ်အတွင်း outer စက်ဝိုင်းပေါ်တွင် sealant ကိုအသုံးပြုရန်အကြံပြုသည်။
RCTCV Double-Lip-pressure အရိုးဆွေးအောက်ရှိရေနံတံဆိပ်ခတ်ခြင်း၏လုပ်ဆောင်ချက်သည်ယေဘုယျအားဖြင့် output အစိတ်အပိုင်းများမှဆီယိုစိမ့်မှုကိုချောဆီလျှော်ခြင်းကိုတားဆီးရန် output အစိတ်အပိုင်းများမှဆီယိုစိမ့်မှုရှိသည့်အစိတ်အပိုင်းများရှိသည့်အစိတ်အပိုင်းများကိုသီးခြားခွဲထုတ်ရန်ဖြစ်သည်။

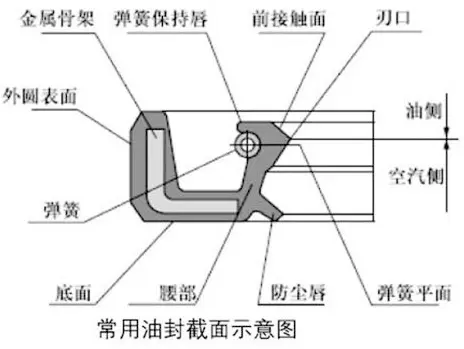

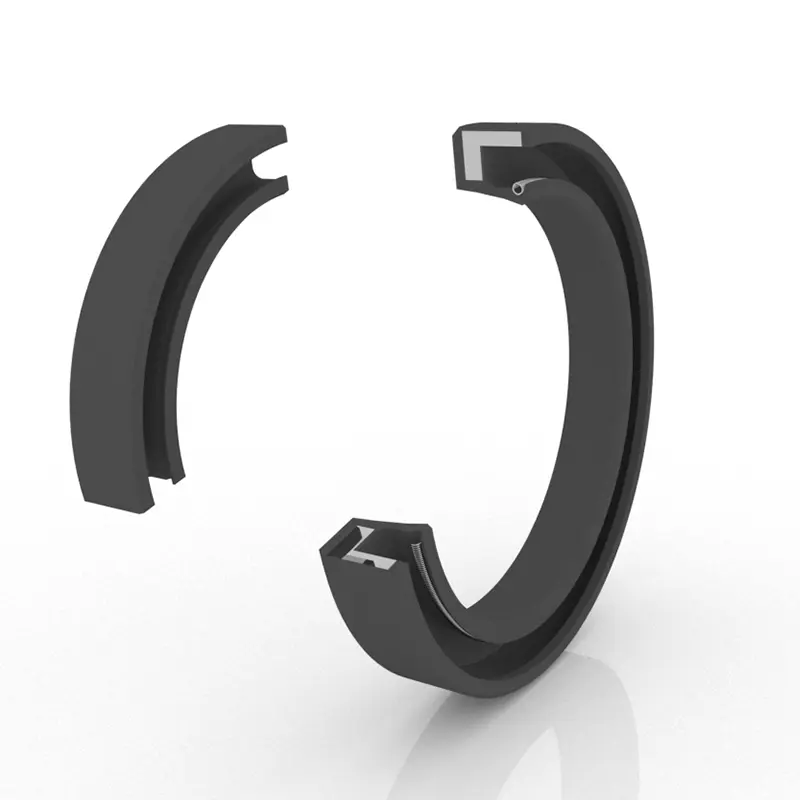

အရိုးစု Seal Seal ဖွဲ့စည်းပုံတွင်အပိုင်းသုံးပိုင်းပါ 0 င်သည်။ တံဆိပ်ခတ်ခြင်းခန္ဓာကိုယ်ကိုအောက်ခြေသို့ခွဲခြားထားသည်, ခါး, များသောအားဖြင့်အရိုးစု၏အရိုးစုတံဆိပ်ခေါင်း၏အတွင်းပိုင်းအချင်းသည်အခမဲ့ပြည်နယ်ရှိရိုးတံထက်သေးငယ်ပြီး "0 င်ရောက်စွက်ဖက်ငွေပမာဏ" ရှိသည်။ ထို့ကြောင့်ရေနံတံဆိပ်ခတ်ကိုဆီတံဆိပ်ခတ်ထားသည့်အခါ, ဆီတံဆိပ်ခတ်ထားသည့်ရိုးတံနှင့်ရိုးတံ၏ elastic အင်အားသုံး Elastic အင်အားသည်အစွန်းနှင့်တင်းကျပ်သောကွိုင်နွေ ဦး ၏ကျုံ့နေသော rappasting force သည်အကောင်းဆုံးတံဆိပ်ခတ်ခြင်းအပေါ် အခြေခံ.

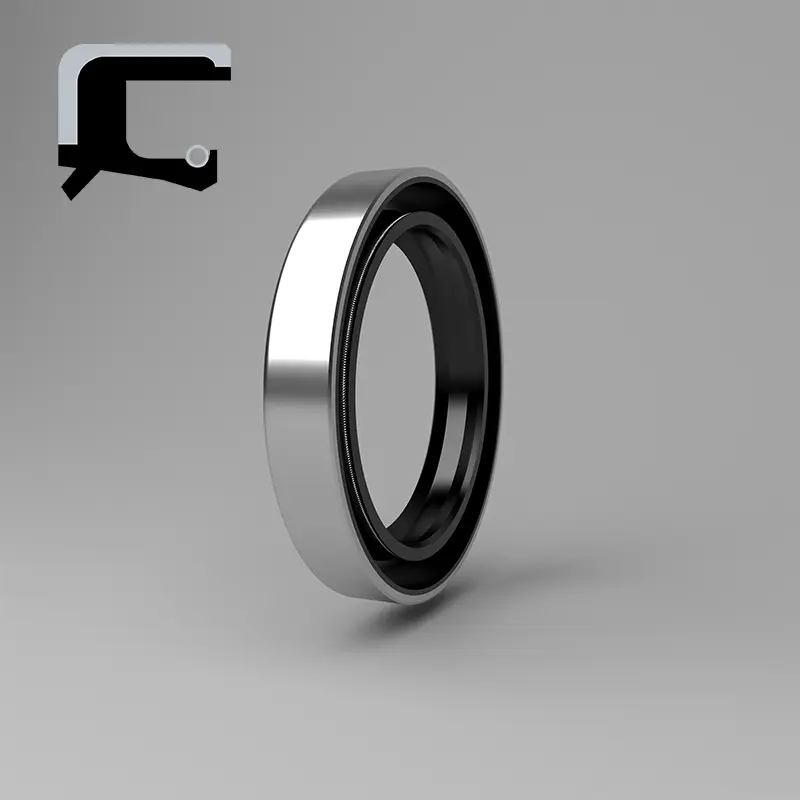

RCTCN နှစ်ဆသောနှုတ်ခမ်းမြင့်မားသောဖိအားမြင့်မားသောဖိအားမြင့်မားသောရေနံတံဆိပ်ခတ်သည်ဖိအားပေးမှုခံနိုင်ရည်ရှိသောအရိုးစုဒီဇိုင်းရှိပြီးသေးငယ်သောနှုတ်ခမ်းယိုယွင်းမှုသေးငယ်သည့်အခြေအနေများတွင်လှည့်ထားသောရိုးတံများကိုတံဆိပ်ခတ်ရန်အသုံးပြုသည်။
ထုတ်ကုန်အင်္ဂါရပ်များနှင့် application များ:
လှည့်ရိုးနှုတ်ခမ်း၏တံဆိပ်ခတ်တပ်ဆင်ခြင်းဖွဲ့စည်းပုံနှင့်လိုအပ်ချက်များလှည့်
1 ။ Shaft ပစ္စည်း - ကာဘွန်သံမဏိနှင့်သံမဏိသံမဏိများကိုအသုံးပြုလေ့ရှိသည်။ Chrome plating ကိုမြန်နှုန်းမြင့်မားစွာဖြင့်အသုံးပြုသည်။
2 ။ လှည့်ရိုးတံနှင့် groove ၏ဒီဇိုင်း - ရိုးတံ၏မျက်နှာပြင်သည်ချောမွေ့ပြီး Burrs များကိုဖယ်ရှားသည်။ Spiral processing marks များသည် pumping effect ကိုထုတ်လုပ်နိုင်ပြီးယိုစိမ့်မှုဖြစ်စေလိမ့်မည်။ ဆီတံဆိပ်ခတ်တပ်ဆင်ခြင်းအပိုင်းကို Ra0.1-0.5.5um ၏မျက်နှာပြင်ကြမ်းတမ်းခြင်းနှင့်ကြိတ်ဆုံပါရန်အကြံပြုသည်။ ပြီးတော့မြန်နှုန်းတိုးလာသည်နှင့်အမျှ smoother ဖြစ်လာသည်။
installation ၏လိုအပ်ချက်များကိုဖြည့်ဆည်းခြင်းနှင့်စိတ်ဓာတ်ကျခြင်းအတွက်, ရိုးတံနှင့် groove chamfered သို့မဟုတ် rounded ရမည်ဖြစ်သည်။ ပုံ 1 နှင့် 2 မှာပြထားတဲ့အတိုင်း။

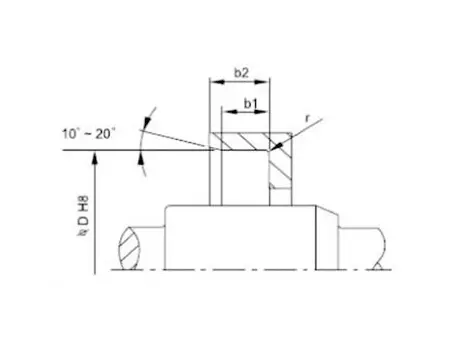

ပုံ 1 Groove Chamfer ဒီဇိုင်းပုံ
| တံဆိပ်ခတ်အမြင့် ခ | B1 (0.85xb) မီစေမယ် | B2 (ခ + 0.3) မီစေမယ် | r မက်စ်။ |
| 7 | 5.95 | 7.3 | 0.5 |
| 8 | 6.80 | 8.3 | 0.5 |
| 10 | 8.50 | 10.3 | 0.5 |
| 12 | 10.30 | 12.3 | 0.7 |
| 15 | 12.75 | 15.3 | 0.7 |
| 20 | 17.00 | 20.3 | 0.7 |

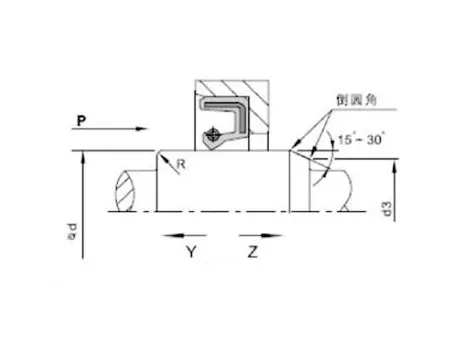

ပုံရိပ်လှည့်ရိုးတံ၏ပုံ 2 chamfer ဒီဇိုင်း
| d | d3 | R |
|
d | d3 | R |
| <10 | D-1.5 | 2 | 70 ~ 95 | D-45 | 5 | |
| 10 ~ 20 | D-2. 2.0 | 2 | 95 ~ 130 | D-5.5 | 6 | |
| 20 ~ 30 | D-2.5 | 3 | 130 ~ 240 | D-7.0 | 8 | |
| 30 ~ 40 | D-3.0 | 3 | 240 ~ 500 | D-11.0 | 12 | |
| 40 ~ 50 | D-3.5 | 4 | 500 ~ 800 | D-14.0 | 14 | |
| 50 ~ 70 | D-4.0 | 4 | 800 ~ 1250 | D-18.0 | 16 |

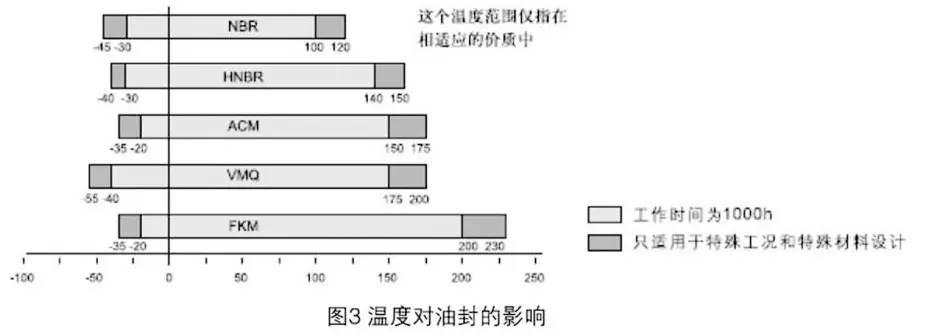

လှည့်လည်ခြင်း၏တံဆိပ်ခတ်ခြင်း၏တံဆိပ်ခတ်ခြင်း၏တံဆိပ်ခတ်အကျိုးသက်ရောက်မှုကိုအကျိုးသက်ရောက်စေသောအချက်များစွာရှိသည်။ ဆီ၏ပစ္စည်းနှင့်ဖွဲ့စည်းပုံအပြင်အလယ်အလတ်, အပူချိန်, ဖိအား, ဆီကမြန်နှုန်း, အမြန်နှုန်း, ကြမ်းတမ်းခြင်းစသည့်အခြားအချက်များအပြင်အခြားအချက်များအပြင်တံဆိပ်ခတ်အကျိုးသက်ရောက်မှုကိုတိုက်ရိုက်အကျိုးသက်ရောက်သည်။ အောက်ပါဇယားသည်အသုံးပြုသူရည်ညွှန်းချက်အတွက်သာဖြစ်သည်။
လှည့်လည်လှံတံတံဆိပ်များကိုတပ်ဆင်ခြင်း - ဂရုတစိုက်တပ်ဆင်ခြင်းသည်ဆီတံဆိပ်ခတ်ရန်ရေနံတံဆိပ်ခတ်ရန်လိုအပ်ချက်တစ်ခုဖြစ်သည်။
| installation diraram (လိုင်တပ်ဆင်မှု) | ||
| မှန်ကန်သော installation နည်းလမ်း | သက်ဆိုင်သောအလုပ်အခြေအနေများ | မှားသော installation နည်းလမ်း |
 |
ဆီတံဆိပ်ခတ်၏အဆုံးမျက်နှာသည်လိုင်၏အဆုံးမျက်နှာနှင့်အတူ flush ဖြစ်ပါတယ်အခါကသာသက်ဆိုင်သည်။ နှိပ်စက်သည်လျင်မြန်စွာရွေ့လျားသောအခါရေနံတံဆိပ်ကိုဖြောင့်စွာထားသင့်သည်။ |
|
 |
အခြေအနေအနေဖြင့်ရေနံတံဆိပ်၏အဆုံးမျက်နှာသည်အခေါင်းပေါက်၏အဆုံးမျက်နှာထက်နိမ့်သည်။ နှိပ်စက်သည်ပိုမိုမြန်ဆန်စွာရွေ့လျားသောအခါရေနံတံဆိပ်ကိုကောင်းစွာနေရာချထားနိုင်သည်။ သို့သော်ဤဖွဲ့စည်းတည်ဆောက်ပုံဆိုင်ရာစံနှုန်းသည်ဤအမျိုးအစားသည် radial positioning မရှိပါ, |
 |
 |
ဆီတံဆိပ်၏အဆုံးမျက်နှာသည်အခေါင်းပေါက်၏အဆုံးမျက်နှာထက်နိမ့်သည်။ နှိပ်စက်သည်လျင်မြန်စွာရွေ့လျားသောအခါရေနံတံဆိပ်ခတ်မှုကိုမှန်ကန်စွာထားရှိရန်လိုအပ်သည်။ |
 |
 |
၎င်းသည်ဖိအားပေးမှုပစ္စည်းကိရိယာများမရှိဘဲပြုပြင်ထိန်းသိမ်းမှုသို့မဟုတ်ရိုးရှင်းသောတပ်ဆင်မှုအခြေအနေများအတွက်သာသင့်လျော်သည်။ installation လုပ်ငန်းစဉ်ကိုလုံးဝစာတညီတညွတ်တည်း နှိပ်. မနိုင်ကတည်းကတပ်ဆင်ခြင်းပြ problems နာအမျိုးမျိုးကိုမလွှဲမရှောင်သာပေါ်ပေါက်လာလိမ့်မည်။ အဓိကအားဖြင့်ရေနံတံဆိပ်ခတ်ခြင်းမှရေနံသွေဖည်မှုကြောင့်အဓိကအားဖြင့်ရေနံတံဆိပ်ခတ်ခြင်းကိုပုံပျက်စေပြီး, ထို့ကြောင့်ဤ installation နည်းလမ်းကိုယေဘုယျအားဖြင့်အကြံပြုသည်မဟုတ်။ |
 |

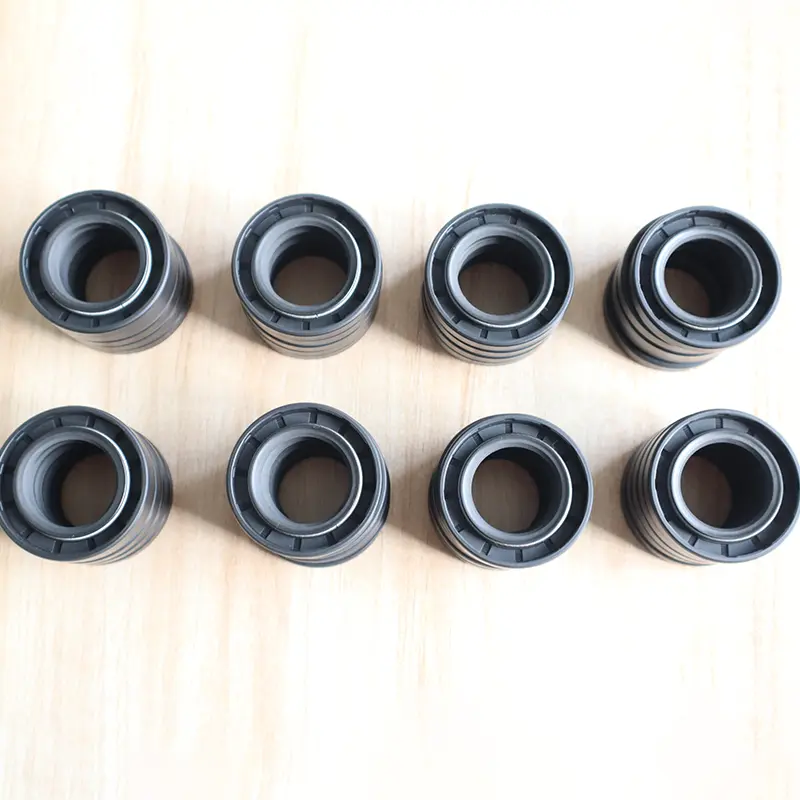

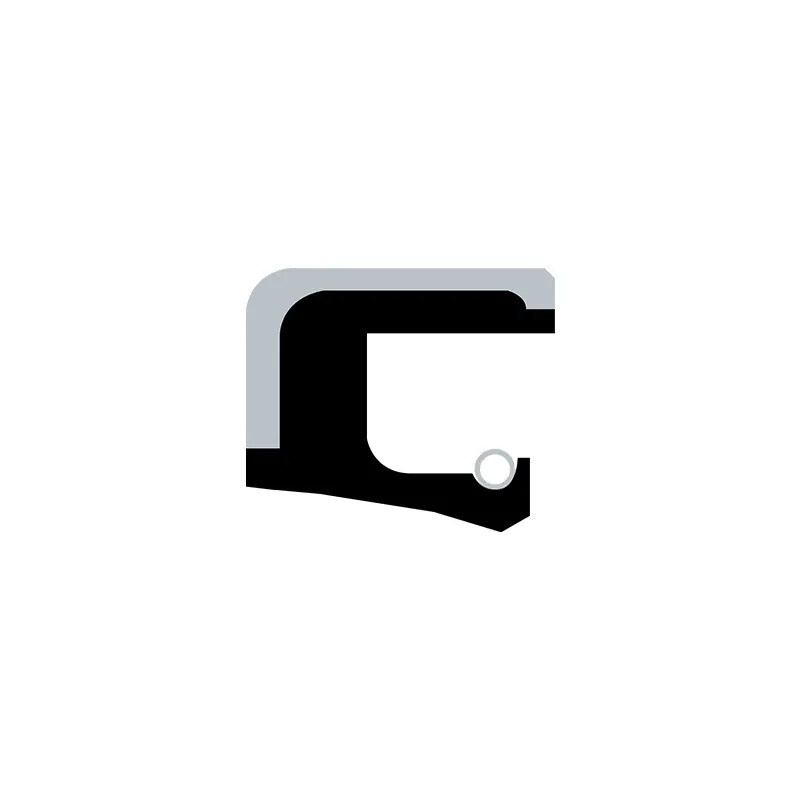

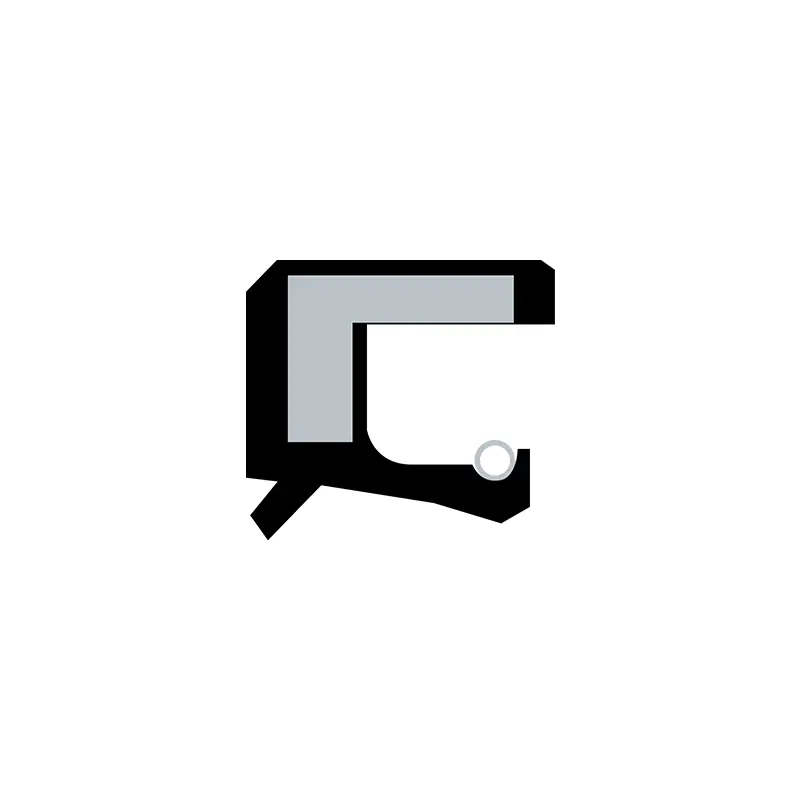

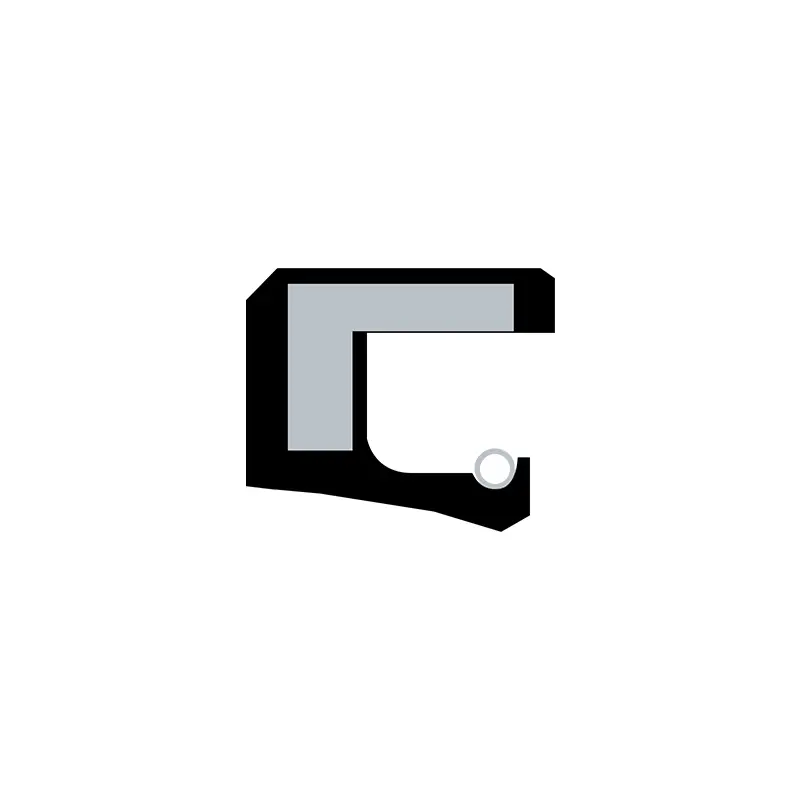

TC / SC / TB / SB ဆီပင်လယ်ဖျံ:

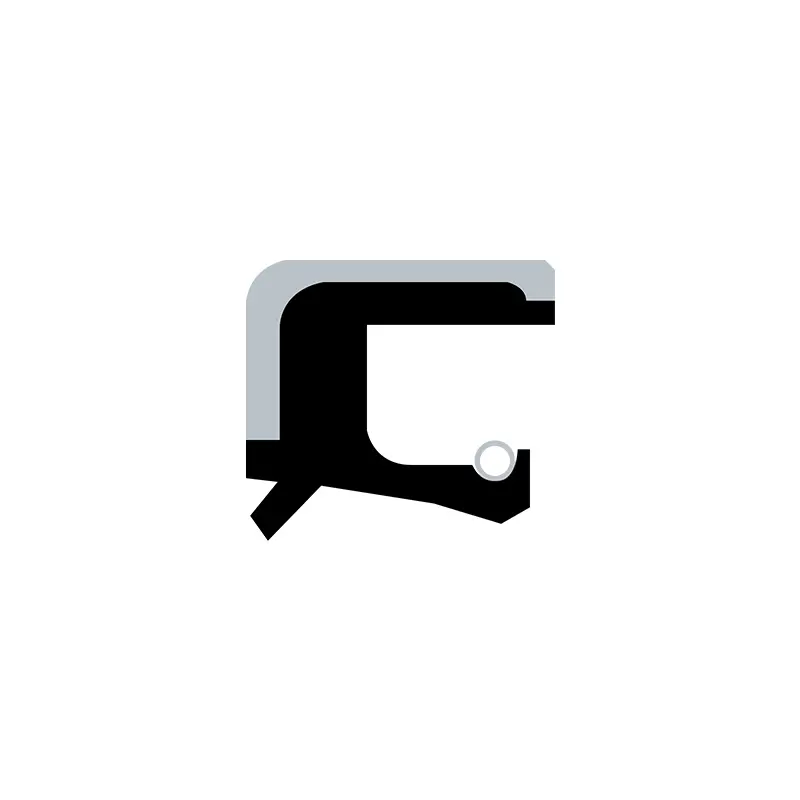

| Cross-sectional ပုံစံ | ပုံစံ | လေှျာက်လွှာ | ဖိနှိပ်ခြင်း | အပူအအေး | အရှိန် | အလယ်အလတ်ဖြစ်သော | ဝတ္တု |
 |

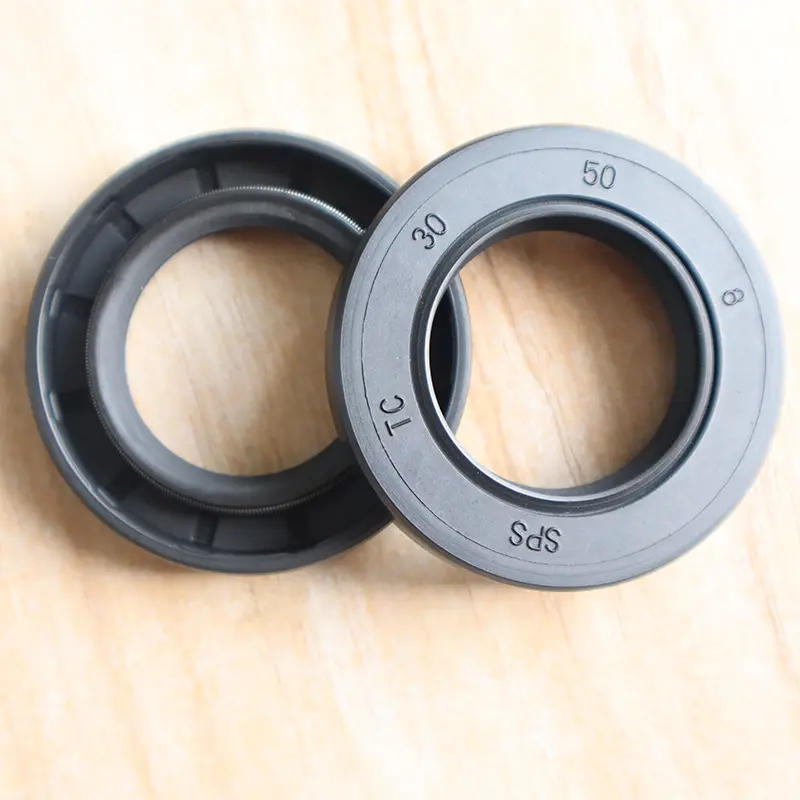

TC | Sealing, Dustproof | 0.03mpa | -30 ~ + 160 | 20m / s | ဆီ, အမဲဆီချောဆီ | NBR / FKM + ကာဘွန်သံမဏိ |
 |
ချဲ့ | တံဆိပ်ခတ်ခြင်း | |||||
 |
တီဘီ | Sealing, Dustproof | -30 ~ + 100 | 25m / s | ရေ, ဆီ, အမဲဆီ | NBR + ကာဘွန်သံမဏိ | |
 |
မလဲ | တံဆိပ်ခတ်ခြင်း |
