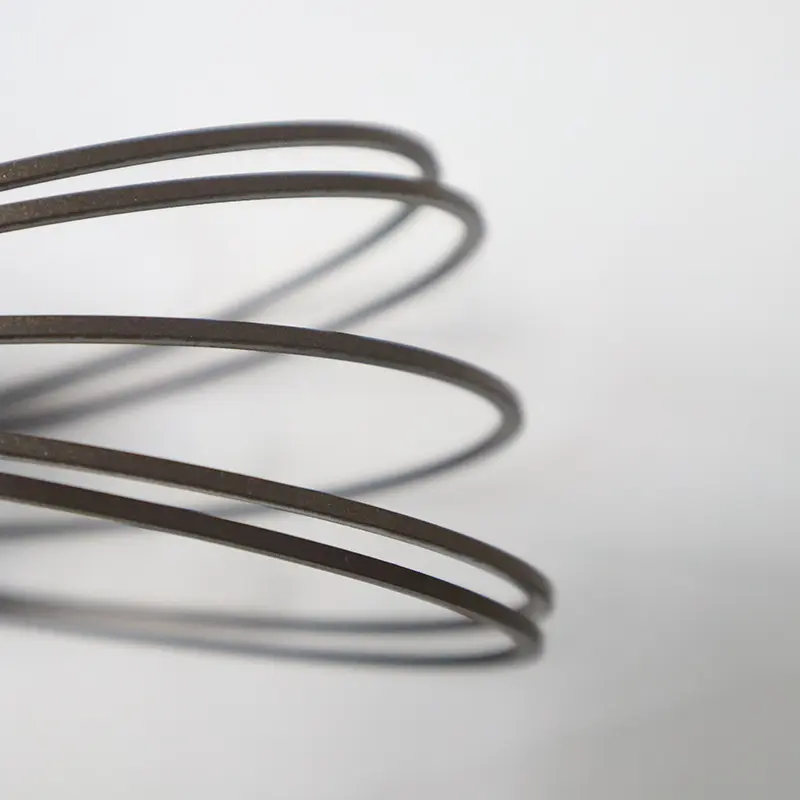

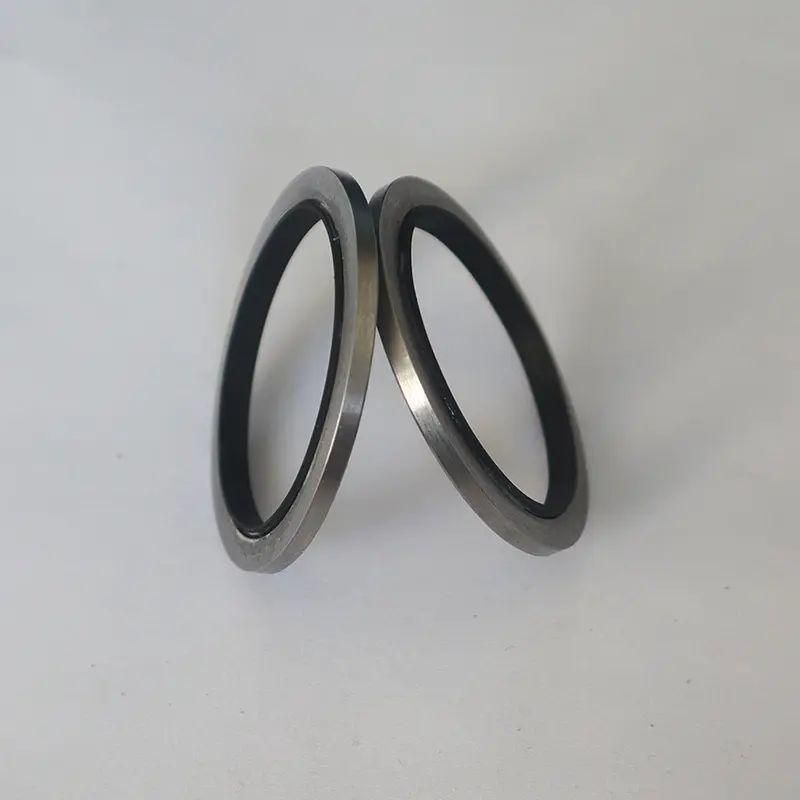

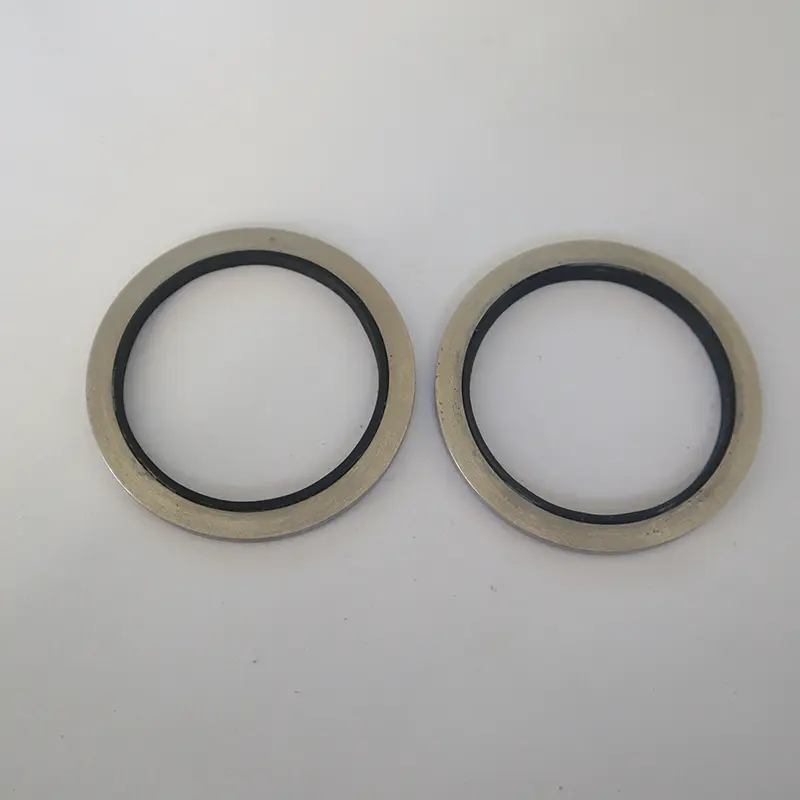

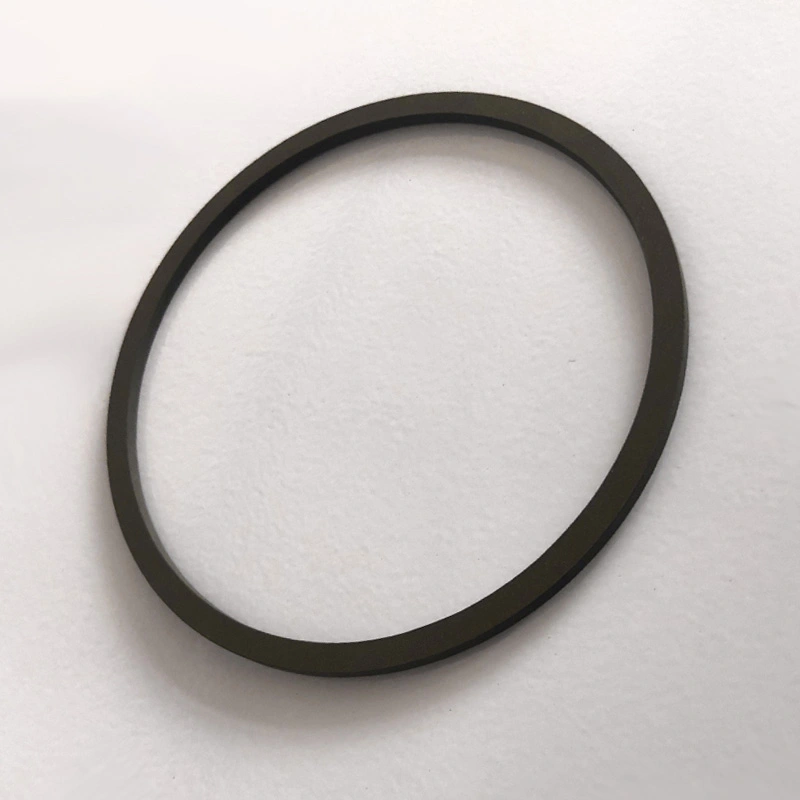

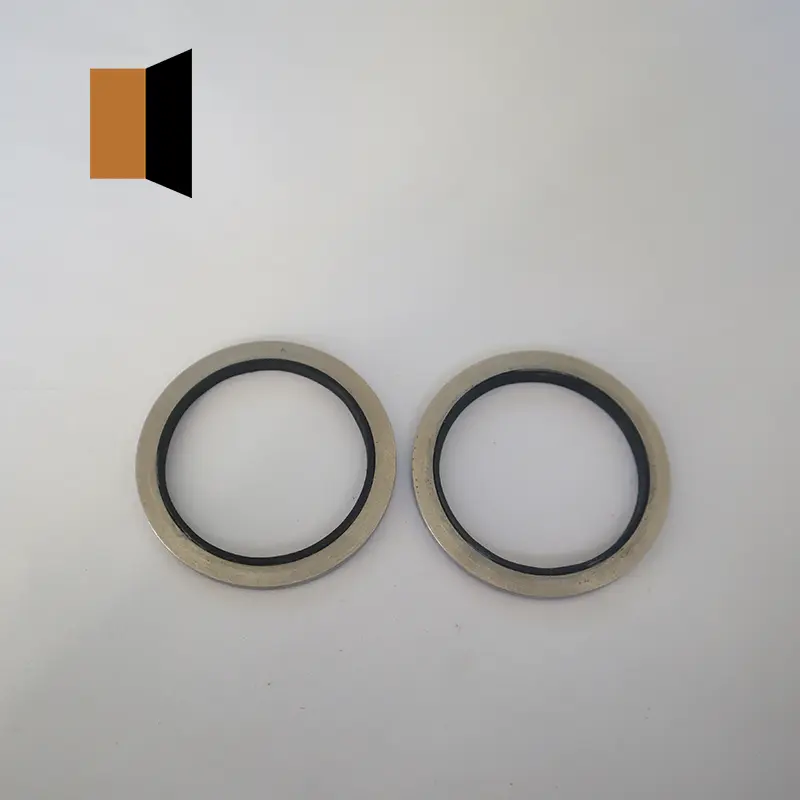

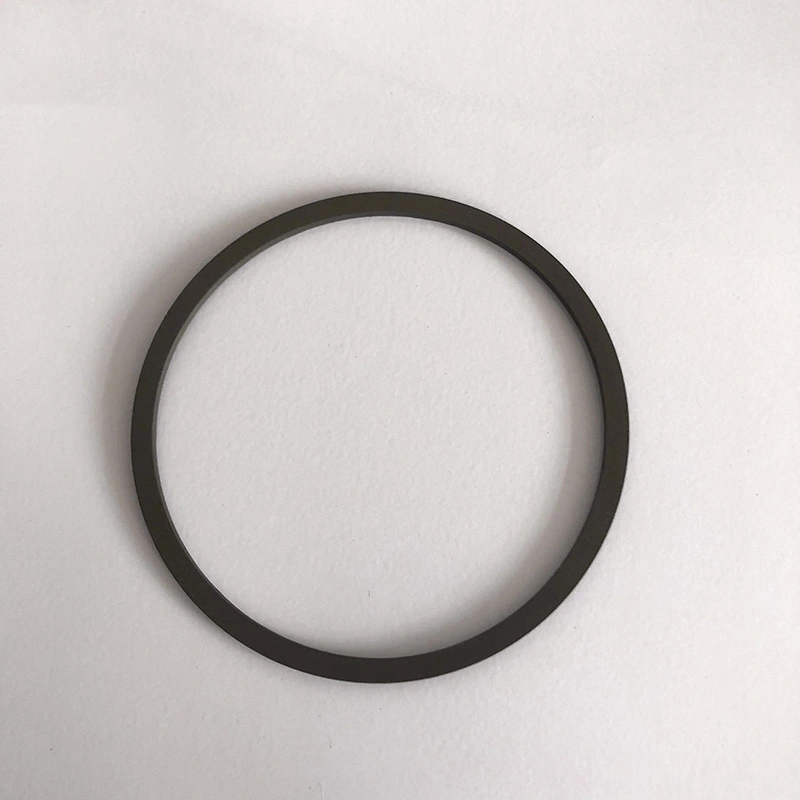

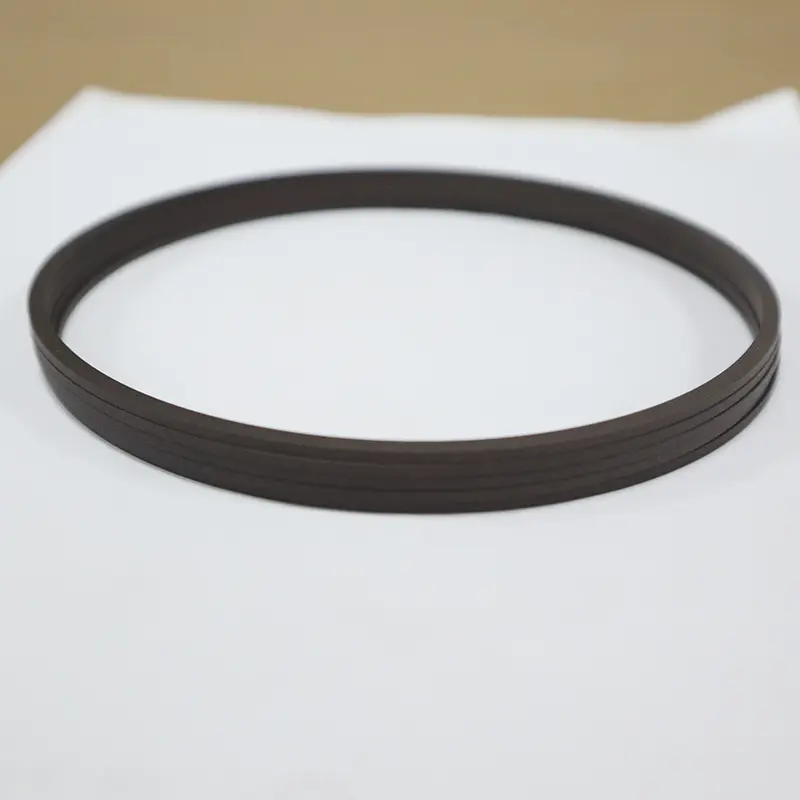

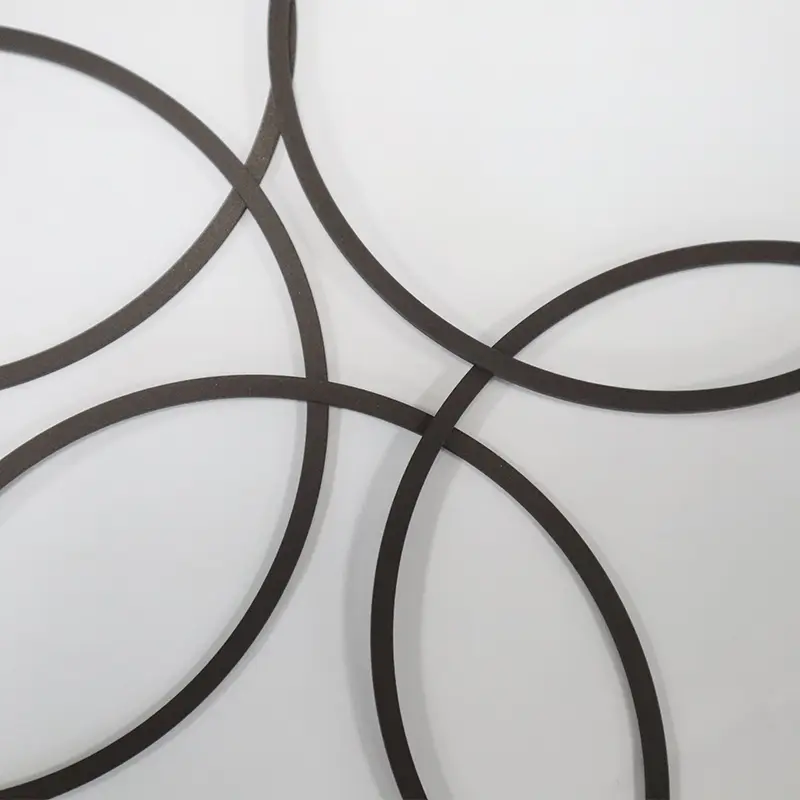

အခြေခံဟိုက်ဒရောလစ်တံဆိပ်ခတ်

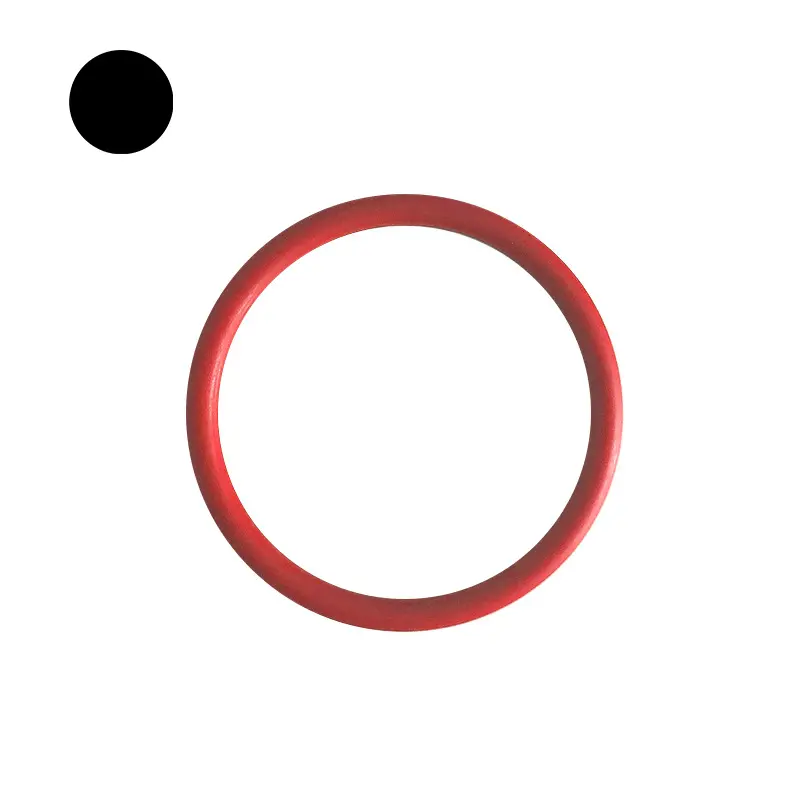

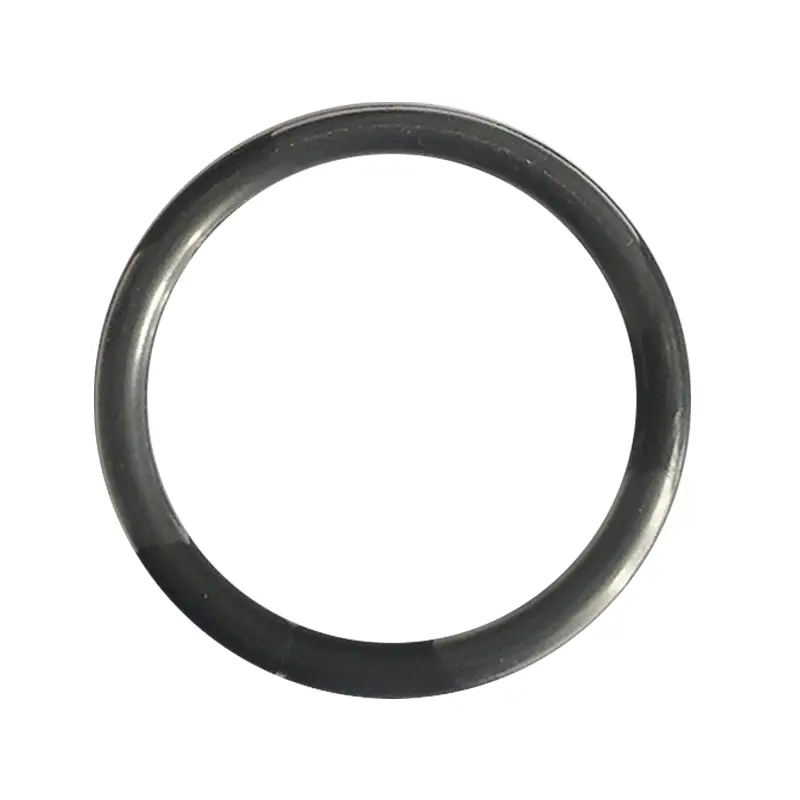

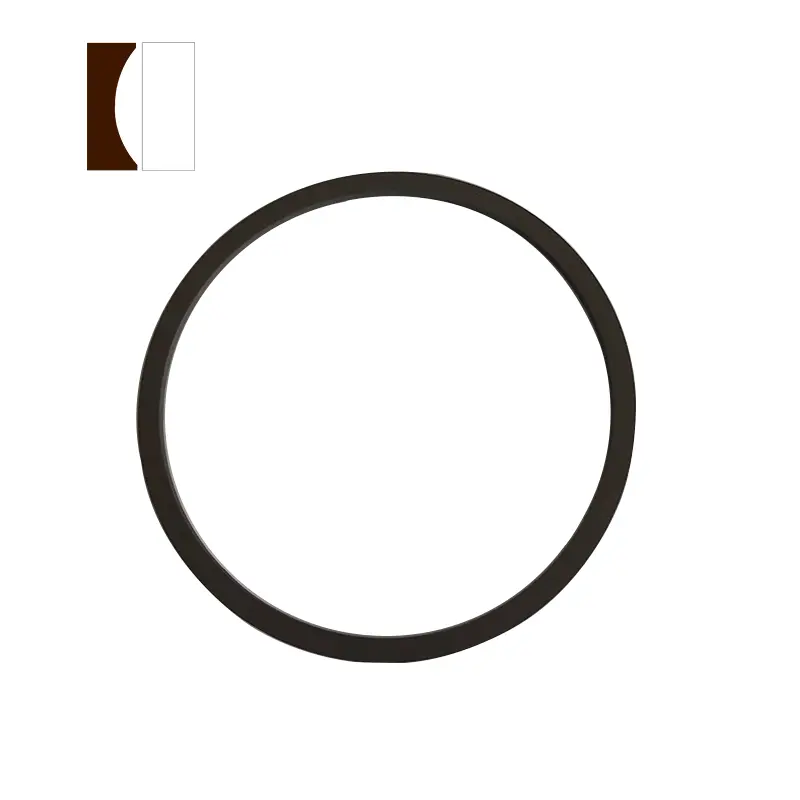

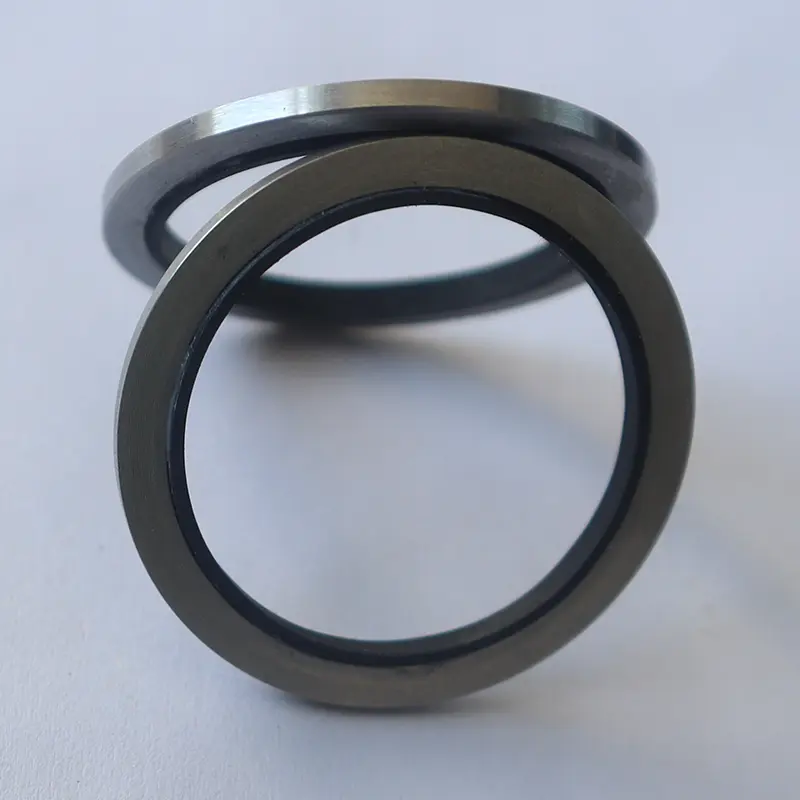

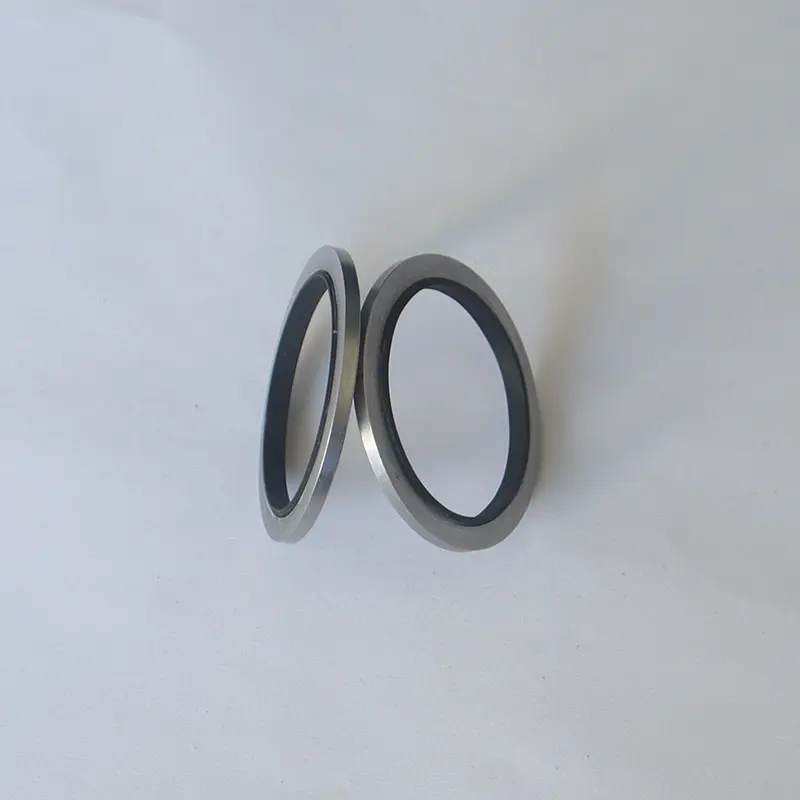

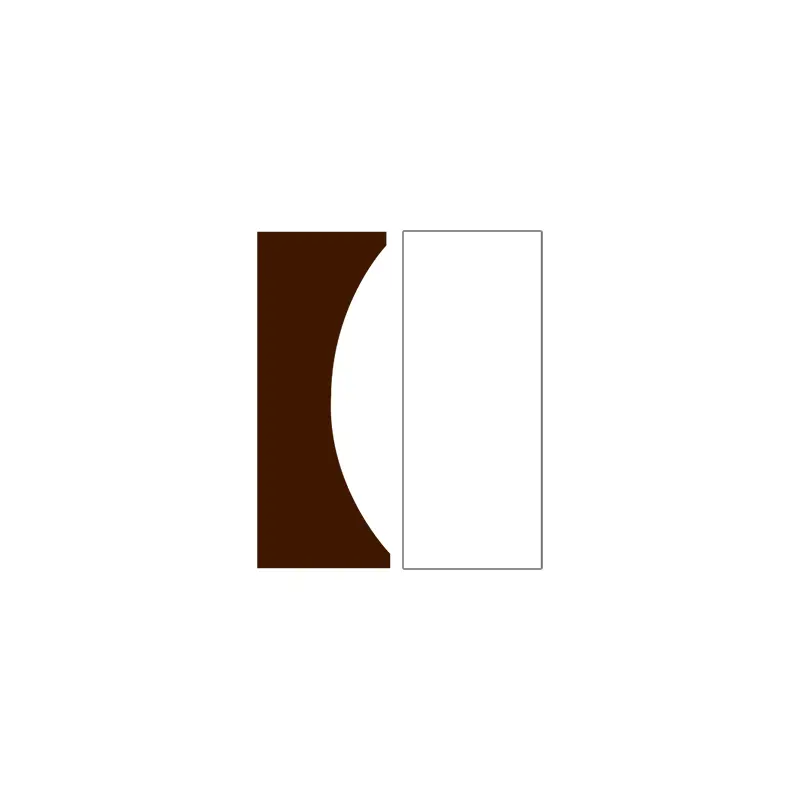

Ruichen Seals ၏အခြေခံဟိုက်ဒရောလစ်တံဆိပ်များသည်အဓိကအားဖြင့်တံဆိပ်ခတ်ခြင်းအမျိုးအစားများ, O-Rings များသည်ထုတ်လုပ်မှုကုန်ကျစရိတ်နှင့်အဆင်ပြေသောအသုံးပြုမှုကြောင့်အမျိုးမျိုးသော dynamic and static တံဆိပ်ခတ်သည့်အခါသမယများတွင်ကျယ်ပြန့်စွာအသုံးပြုကြသည်။ အမေရိကန်ပြည်ထောင်စု၏စံ (Jisb2401) နှင့်နိုင်ငံတကာစံ (ISO 3601/1) နှင့်အပြည်ပြည်ဆိုင်ရာစံ (ISO 3601/1) နှင့်အပြည်ပြည်ဆိုင်ရာစံ (ISO 3601/1) သည် MASE standard (iso 3601/1) သည် MASE standard (iso 3601/1) သည်ပိုမိုသောထုတ်ကုန်စံချိန်စံညွှန်းများများရေးဆွဲခဲ့ကြသည်။ အမျိုးသားစံချိန်စံညွှန်းများသည် GB3452.1 နှင့် GB1235 ဖြစ်သည်။

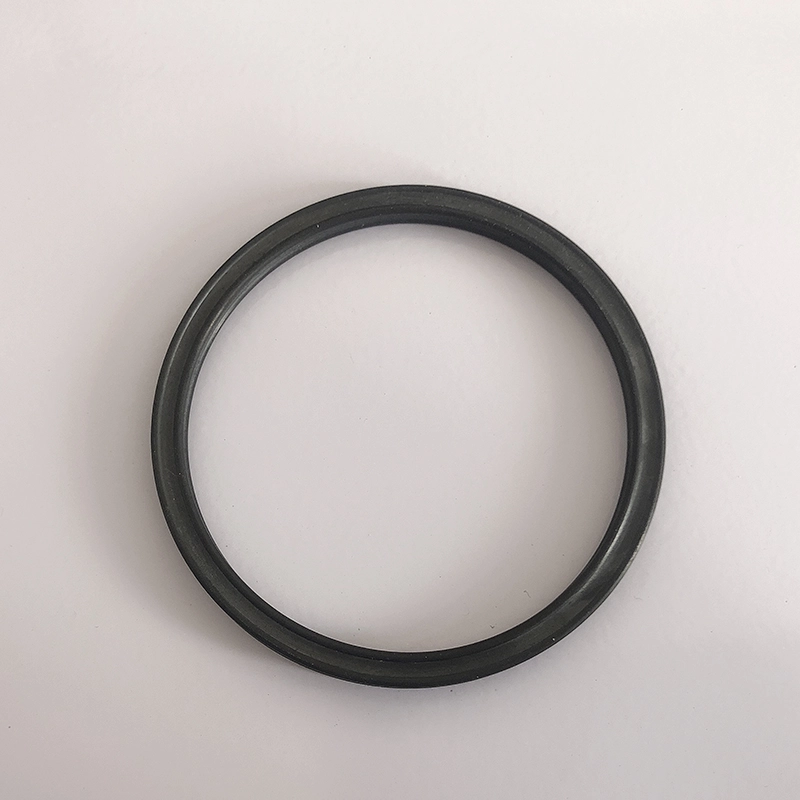

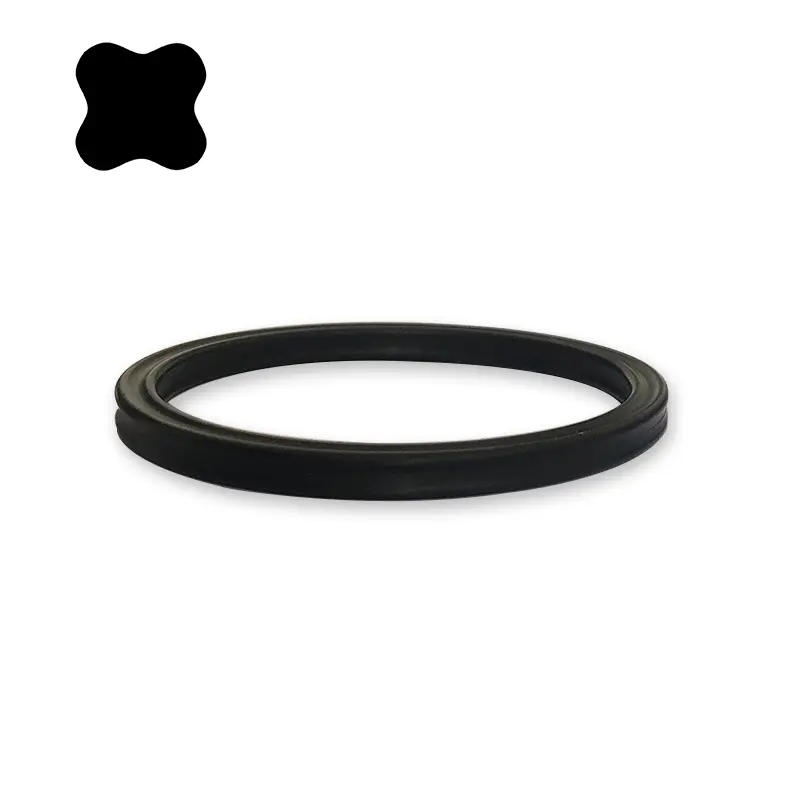

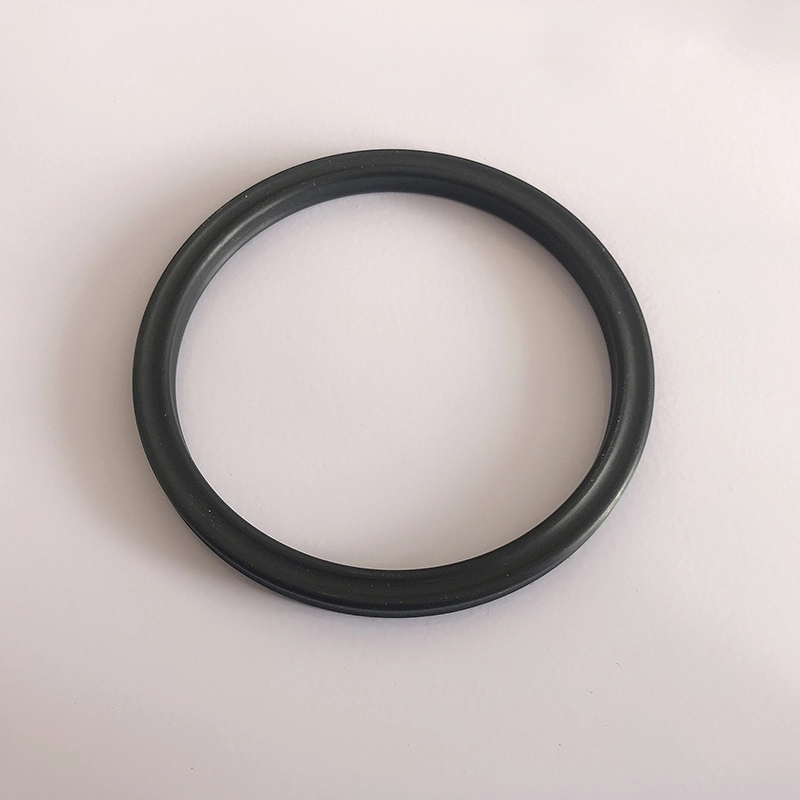

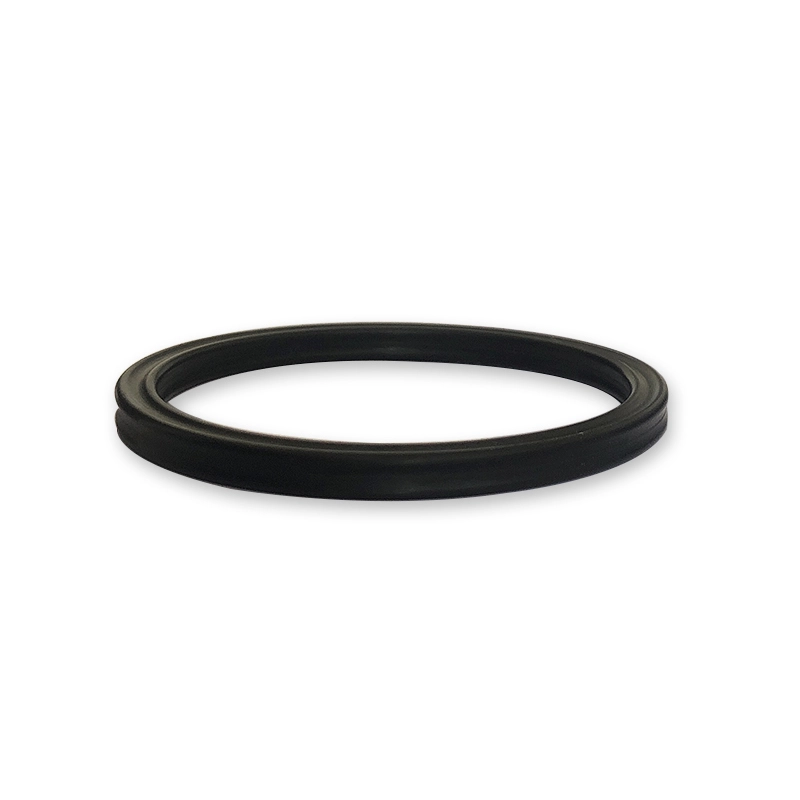

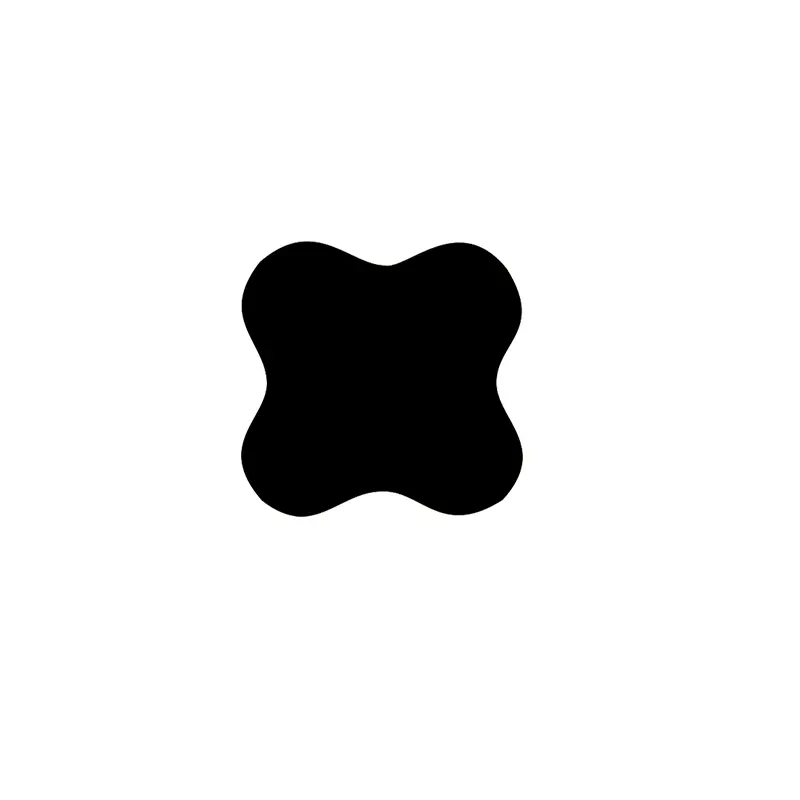

ကြယ်ပွင့်ပုံသဏ် seal ာန်လက်စွပ်သည် X-shaped ပုံသဏ် with ာန်နှင့်အတူလေးနှုတ်ထားသောတံဆိပ်ခတ်ဖြစ်သည်။ ၎င်းကို X-shaped လက်စွပ်ဟုလည်းခေါ်သည်။ ၎င်းသည် O-Ring အပေါ် အခြေခံ. တိုးတက်မှုနှင့်တိုးမြှင့်မှုတစ်ခုဖြစ်သည်။ ၎င်း၏အပိုင်းအစသည် 568A စံအဖြစ်အမေရိကန်၏ O-Ring နှင့်အတူတူပင်ဖြစ်သည်။ ၎င်းသည် O-Ring ၏အသုံးပြုမှုကိုအခြေခံအားဖြင့်အစားထိုးနိုင်သည်။

Star Rings ၏အားသာချက်များ

O-Rings များနှင့်နှိုင်းယှဉ်လျှင်ကြယ်ပွင့်ကွင်းများသည်ပွတ်တိုက်နှုတ်ခမ်းအကြားချောဆီလွင့်သောအရေခွံကိုဖြစ်ပေါ်စေသောကြောင့်၎င်းတွင်ပွတ်တိုက်ခြင်းနှင့်ပိုမိုနည်းပါးအောင်ခုခံနိုင်မှုလျော့နည်းသွားသည်။ အဘယ်ကြောင့်ဆိုသော် 4 င်း၏ Flash Edge သည် Cross အပိုင်း၏ 0 န်ထမ်းတစ်စိတ်တစ်ပိုင်းတွင်တည်ရှိသောကြောင့်တံဆိပ်ခတ်အကျိုးသက်ရောက်မှုသည်ပိုမိုကောင်းမွန်သောကြောင့်ဖြစ်သည်။ Non-circular Cross အပိုင်းတွင်အပြန်အလှန်ရွေ့လျားမှုတွင်လိပ်ပြာဖြစ်စဉ်ကိုထိရောက်စွာရှောင်ရှားသည်။

Star လက်စွပ်အလုပ်လုပ်ယန္တရား

Star Ring သည် Self-statch-stating sealing element ဖြစ်သည်။ အဆိုပါ radial နှင့် axial တပ်ဖွဲ့များစနစ်၏ဖိအားအပေါ်မူတည်သည်။ ဖိအားများမြင့်တက်လာသည်နှင့်အမျှကြယ်လက်စွပ်၏ပုံပျက်မှုကတိုးပွားလာလိမ့်မည်။

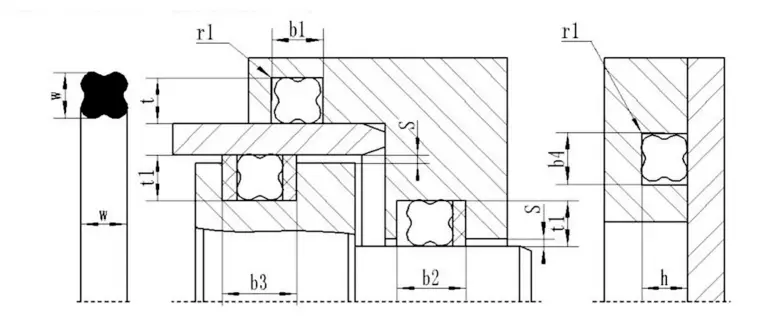

ကြယ်ပွင့်တံဆိပ်ခတ်လက်စွပ်ကိုဘယ်လိုရွေးချယ်ရမလဲ

အကယ်. ရိုးတံနှင့်အပေါက်၏အချင်းကိုလူသိများပါကအောက်ပါစံနှုန်းများအရသင့်တော်သောကြယ်ပုံသဏ် seal ာန်လက်စွပ်ကိုရွေးချယ်ပါ။

1 ။ static တံဆိပ်ခတ်ခြင်းသို့မဟုတ်အပြန်အလှန်တံဆိပ်ခတ်ခြင်း။ ဘာဖြစ်လို့လဲဆိုတော့ Pre-compression မှထုတ်လုပ်သော Pre-compressions-compression of seal-shaped seal-shape လက်စွပ်ကိုလိမ်ခြင်းနှင့်လှိမ့်ခြင်းမှကာကွယ်နိုင်သည်။ (2) Shaft တံဆိပ်ခတ်ခြင်း - ကြယ်ပွင့်လက်စွပ်၏အတွင်းပိုင်းအချင်းသည် 0.2 မှ 0.3 မီလီမီတာထက် 1% ပိုကြီးသည်။ ရလဒ်အနေဖြင့် Seal Ring သည်ပိုမိုရှည်လျားသော 0 န်ဆောင်မှုပေးသည့်ဘဝကိုတပ်ဆင်ရန်နှင့်ပိုမိုရှည်သော 0 န်ဆောင်မှုပေးရန်ပိုမိုလွယ်ကူလိမ့်မည်။

2 ။ လှည့်ပတ်တံဆိပ်ခတ်ခြင်း - ကြယ်ပွင့်လက်စွပ်၏အတွင်းပိုင်းအချင်းသည်၎င်းတံဆိပ်ခတ်ထားသောအချင်းထက် 2 မှ 5% ပိုကြီးသည်။ အဘယ်ကြောင့်ဆိုသော်လှည့်လည်ရွေ့လျားမှုတွင်အသုံးပြုသောအခါ Seal Seal Ring သည်ပွတ်တိုက်ခြင်းနှင့်အပူကိုဖြစ်ပေါ်စေလိမ့်မည်။ ထို့ကြောင့်တံဆိပ်ခတ်လက်စွပ်ကိုချောဆီကိုချောဆီနှင့်ယုံကြည်စိတ်ချစွာအလုပ်လုပ်နိုင်ရန်အတွက်ရိုးတံထက်ပိုကြီးသည့်အတွင်းပိုင်းအချင်းနှင့်အတူကြယ်ပွင့်ပုံစံလက်စွပ်ကိုရွေးချယ်ရမည်။ များသောအားဖြင့်သေးငယ်သည့် Cross-section ပါသောတံဆိပ်ခတ်ထားသောတံဆိပ်ခတ်သည် static sealing ၏လိုအပ်ချက်များကိုဖြည့်ဆည်းပေးနိုင်သည်။ ဆန့်ကျင်ဘက်အနေဖြင့် dynamic seal ကိုဖြည့်ဆည်းရန်ပိုကြီးတဲ့လက်ဝါးကပ်တိုင်နှင့်အတူတံဆိပ်ခတ်လက်စွပ်ကိုရွေးချယ်သင့်ပါတယ်။ မြင့်မားသောဖိအားသို့မဟုတ်ကြီးမားသောကွာဟချက်များ၌ပိုမိုမြင့်မားသောခဲယဉ်းသောရော်ဘာပစ္စည်းများကိုရွေးချယ်ရမည်။ အကောင်းဆုံးနည်းလမ်းမှာမြင့်မားသောဖိအားမြင့်မားသောထုတ်ယူမှုများကိုကာကွယ်ရန် PTFE ထိန်းသိမ်းထားသည့်လက်စွပ်ကိုထည့်ရန်ဖြစ်သည်။

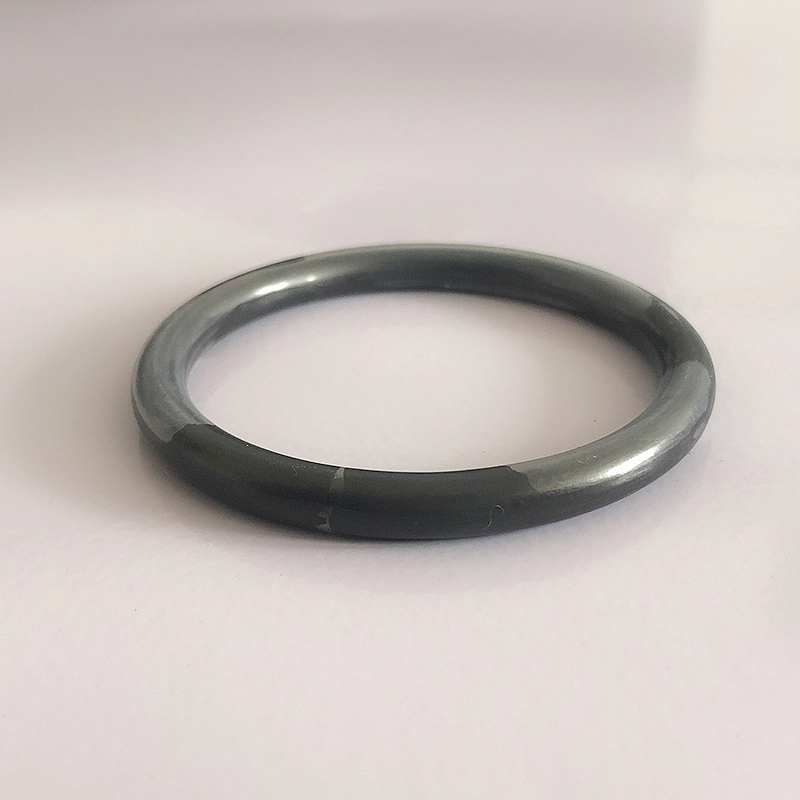

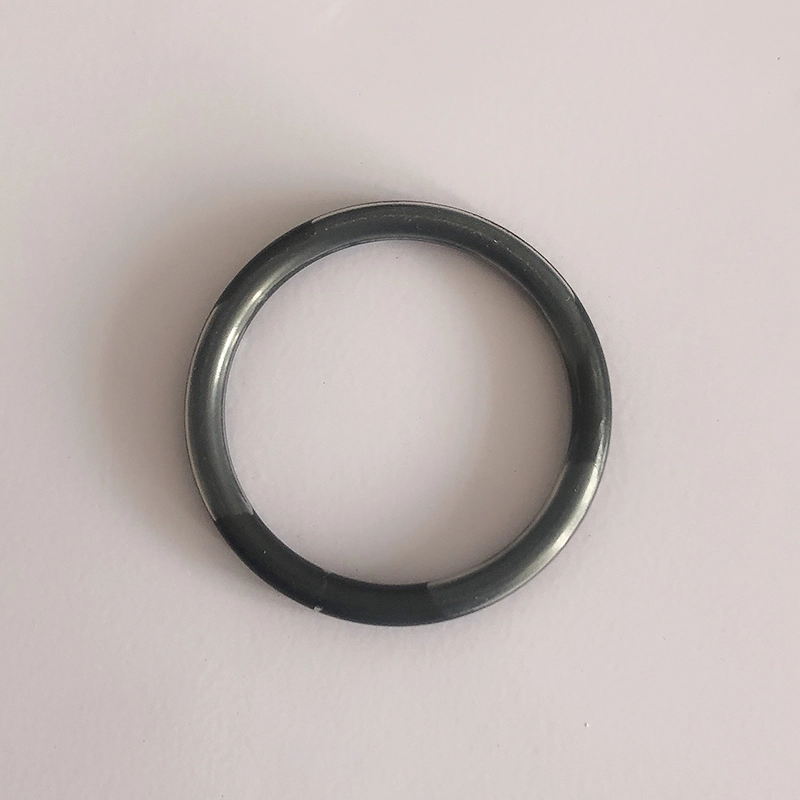

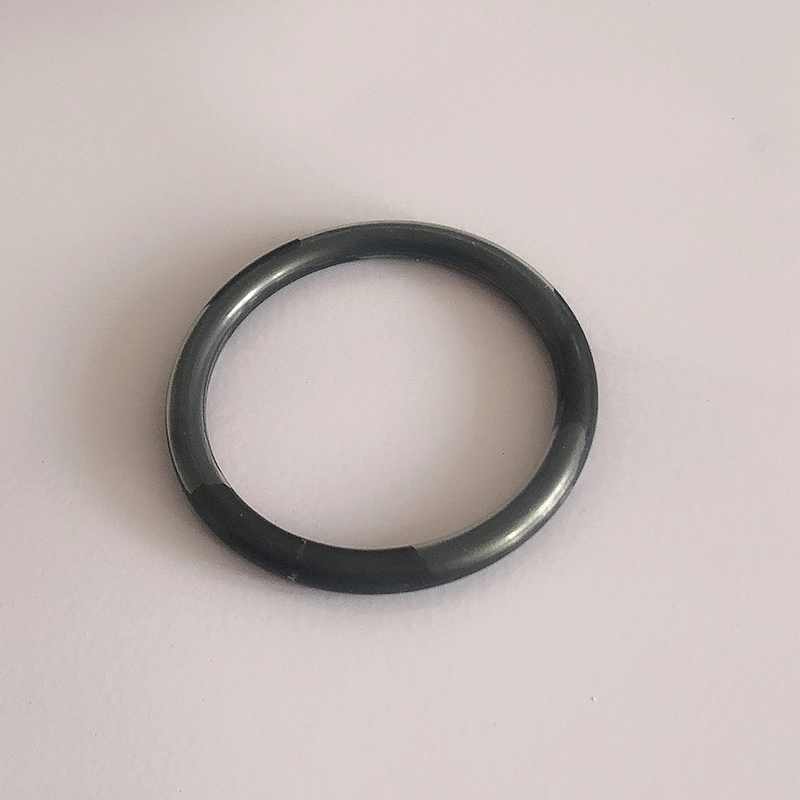

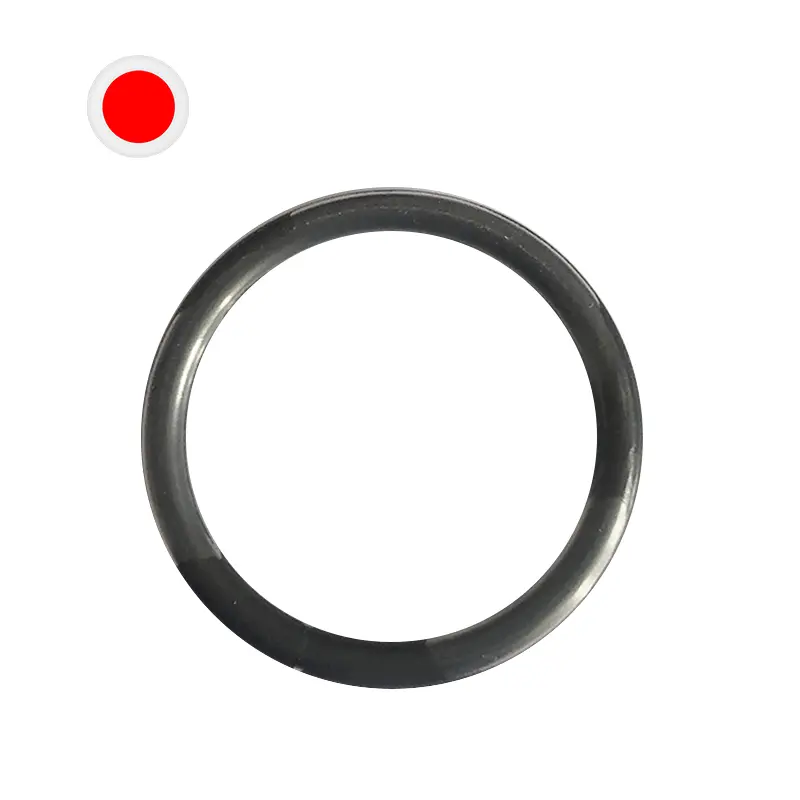

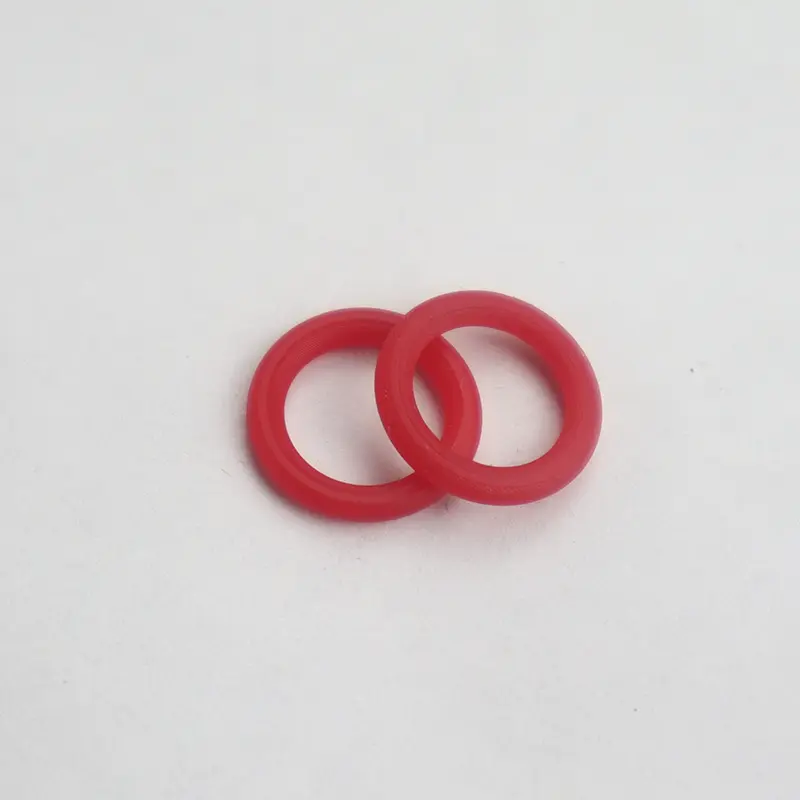

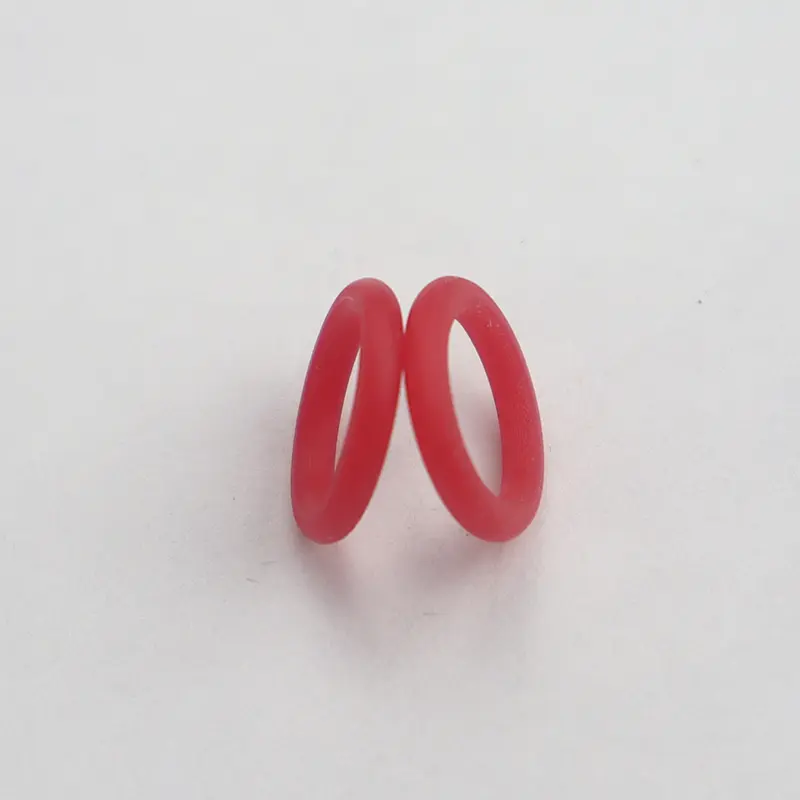

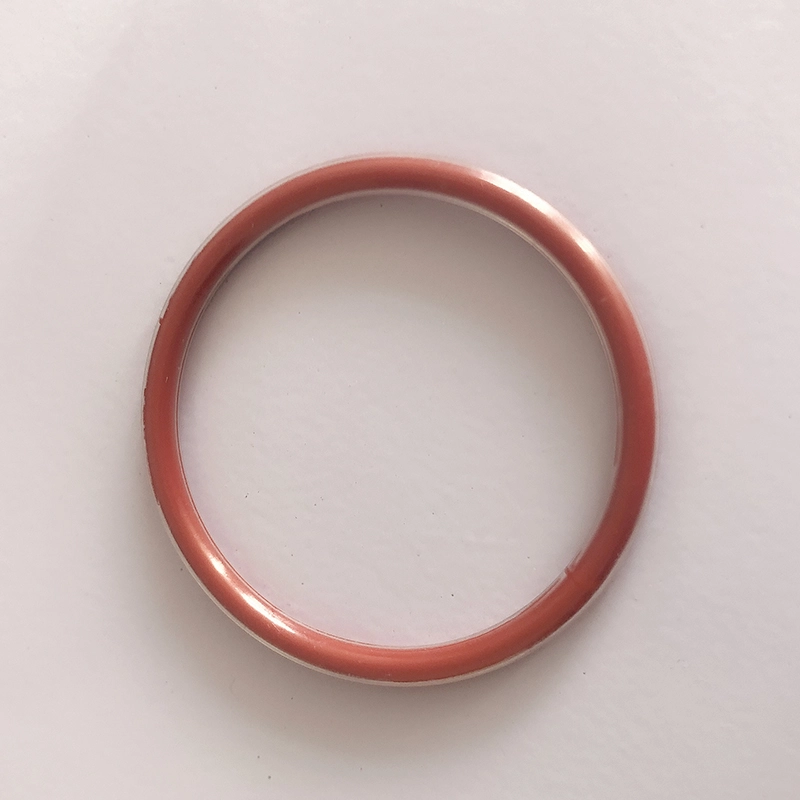

coated o-rand သည် elasticity နှင့်တံဆိပ်ခတ်ခြင်းကိုရော်ထလုန်ဓာတုပစ္စည်းခံမှုနှင့်တံဆိပ်ခတ်ခြင်းကိုပေါင်းစပ်ထားသည်။ ၎င်းသည်ဆီလီကွန်သို့မဟုတ် fluorumubber အတွင်း၌ရေးထားခြင်းနှင့်အတော်လေးပါးလွှာသော Teflon Fep သို့မဟုတ် Teflon PFA Outer အပေါ်ယံပိုင်းတွင်ရေးစပ်ထားသည်။

ပစ္စည်း: Teflon Fep နှင့် Teflon PFA သည်မရှိမဖြစ်လိုအပ်ပါသည်။ သက်ဆိုင်သောအပူချိန် Teflon Fep Shell: -60 ℃ ~ ~ 205 ℃ teflon pfa shell: -60 ℃ ~ 260 ℃ teflon pfa shell: -60 ℃ ~ 260 ℃ကိုအချိန်တိုတောင်းသောအချိန်အတွက် သုံး. အသုံးပြုနိုင်သည်။

1 ။ ရောစပ်ဓာတုပစ္စည်းများအားလုံးအတွက်သင့်တော်သောဓာတုခုခံမှု

2 ။ ကျယ်ပြန့်သောအပူချိန်အကွာအဝေး

3 ။ ကောင်းသောချုံ့ခုခံ

4 ။ ဆန့်ကျင်ဆန့်ကျင်

5 ။ ကောင်းသောဆန့်ကျင်ရောင်ရမ်းခြင်း

6 ။ မြင့်မားသောဖိအားခုခံ

7 ။ အစွမ်းထက်တဲ့တံဆိပ်ခတ်တာရှည်ခံမှုနှင့်သက်တမ်းရှည်ခံဘဝ

လျှောက်လွှာ - Pumps နှင့် Valves, Pumfers, စက်ပိုင်းဆိုင်ရာတံဆိပ်များ, စစ်ထုတ်ခြင်းများ, ဖိအားများ, ဖိအားရေယာဉ်များ, အပူလဲလှယ်ခြင်းများ,

လျှောက်လွှာစက်မှုလုပ်ငန်းများ - ဓာတုစက်မှုလုပ်ငန်း, လေယာဉ်ထုတ်လုပ်မှု, ရေနံနှင့်ဓာတုသယ်ယူပို့ဆောင်ရေးနှင့်သန့်စင်ရေးလုပ်ငန်း,

တံဆိပ်ခတ်ကွင်းများအတွက် installation ညွှန်ကြားချက်များ

1 ။ တံဆိပ်ခတ်ထားသောကွင်းများတပ်ဆင်ထားသည့်သို့မဟုတ်ဖြတ်သန်းသွားသောအစိတ်အပိုင်းများသည်ချောမွေ့ခြင်း, 0 န်ဆောင်မှုများ, အတွင်းတွင်း၏ကြမ်းတမ်းသည်1.6μသို့ရောက်ရှိသင့်ပြီးရိုးတံ၏ကြမ်းတမ်းသည် 0.8um သို့ရောက်သင့်သည်။

2 ။ Sealing Ring နှင့်သက်ဆိုင်ရာအစိတ်အပိုင်းများအဆက်အသွယ်၏မျက်နှာပြင်ကိုချောဆီကိုချောဆီမီးဖိုင်ထားစေရန်သန့်ရှင်းသောအလင်းရောင်ဆီသို့မဟုတ်အမဲဆီကိုသုံးပါ။

3 ။ ရိုးတံပေါ်တံဆိပ်ခတ်ကွင်းကိုတပ်ဆင်ရန်ခက်ခဲပါက၎င်းကိုချဲ့ထွင်ရန်မိနစ်အနည်းငယ်ကြာရေပူထဲထည့်ပါ။ ဤသည်ပျော့ပြောင်းပြီးတိုးချဲ့ o-ring install လုပ်ဖို့ပိုမိုလွယ်ကူသည်။ ပူပြင်းသည့်အချိန်တွင် O-Ring ကို install လုပ်ပါ။ အရွယ်အစားသည်၎င်း၏အရွယ်အစားကိုအအေးပြီးနောက်မူရင်းအရွယ်အစားသို့ပြန်သွားလိမ့်မည်။

4 ။ O-Ring ကိုအကြမ်းမဖက်စေပါ,

အဆိုပါ coated o-ring ၏အကြံပြု compression သည်အောက်ပါအတိုင်းဖြစ်သည် -

static sealing state: 15% -20%

Dynamic Sealching State: 10% -12%

pneumatic state: 7% -8%

အမှန်တကယ်ချုံ့မှုသည်လုပ်ငန်းခွင်အခြေအနေများ, အထူးသဖြင့်တံဆိပ်ခတ်ထားသောအလုပ်လုပ်သည့်ဖိအားနှင့်အခြားအချက်များပါ 0 င်သင့်သည်။

ထုတ်ကုန်အင်္ဂါရပ်များနှင့် application များ:

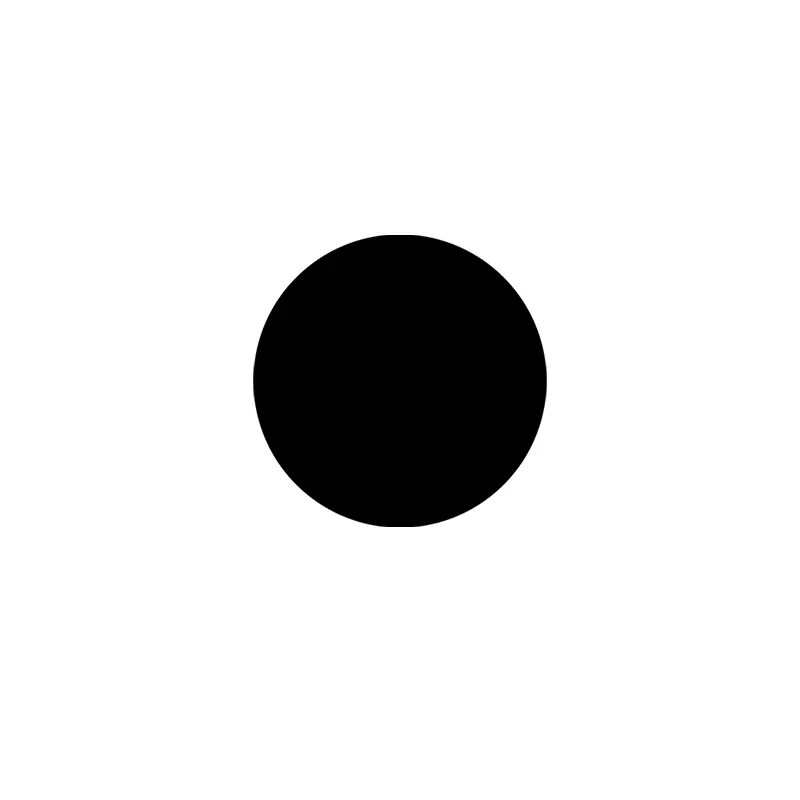

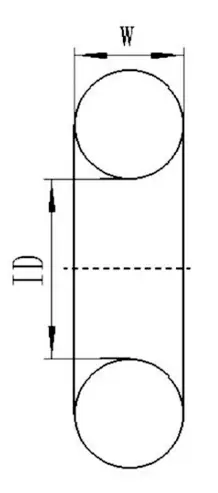

စံဖြစ်သော	o-ring Cross-Section Diameter
568 အဖြစ်အမေရိကန်စံ ဗြိတိသျှစံ Bs 1516	1.78	2.62	3.52	5.33	6.99	-
ဂျပန်စံသူသည် B2401	1.9	2.4	3.1	3.5	5.7	8.4
နိုင်ငံတကာစံသတ်မှတ်ချက် IO 3601/1 ဂျာမန်စံညစာ 3771/1 တရုတ်စံ CB 3452.1	1.8	2.65	3.55	5.30	7.00	-
ပိုမိုနှစ်သက်သောမက်ထရစ်အရွယ်အစား	1.0	1.5	2.0	2.5	3.0	3.5
	4.0	4.5	5.0	5.5	6.0	7.0
	8.0	10.0	12.0
568 အဖြစ်အမေရိကန်စံ (900 စီးရီး)	1.02	1.42	1.63	1.83	1.98	2.08
	2.21	2.46	2.95	3.00

ကြယ်ပွင့်ပစ္စည်း:

ဤပစ္စည်းသည်ယေဘုယျအားဖြင့် Shaw A70 Nitrile ရော်ဘာ NBR ဖြစ်သည်။

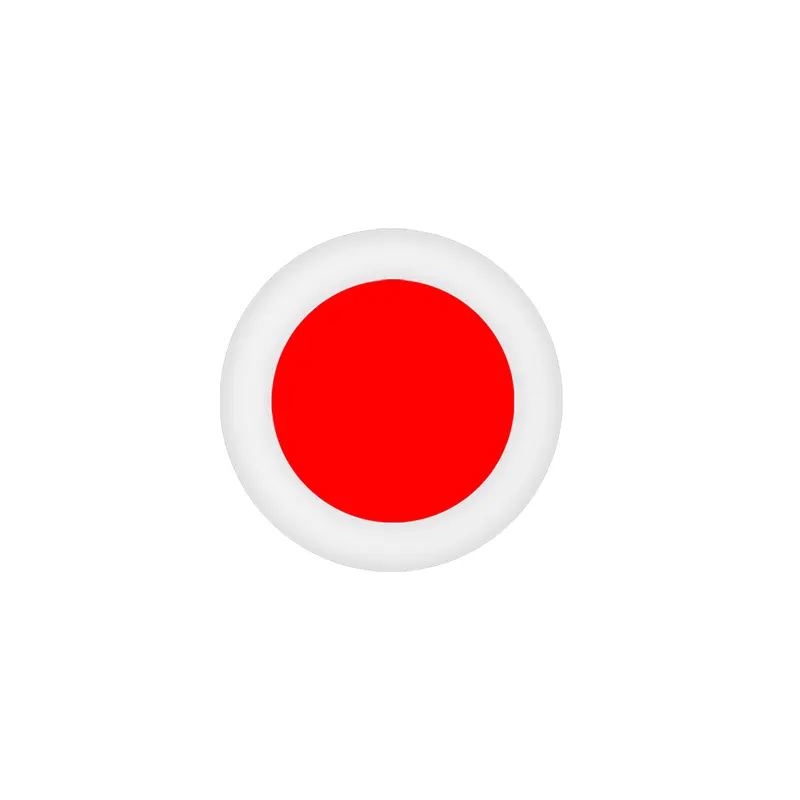

coated o-ring:

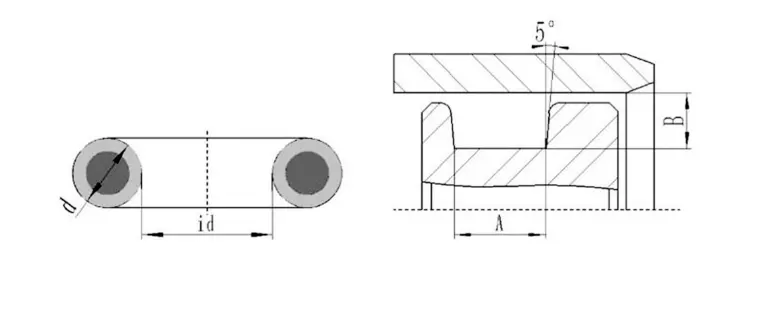

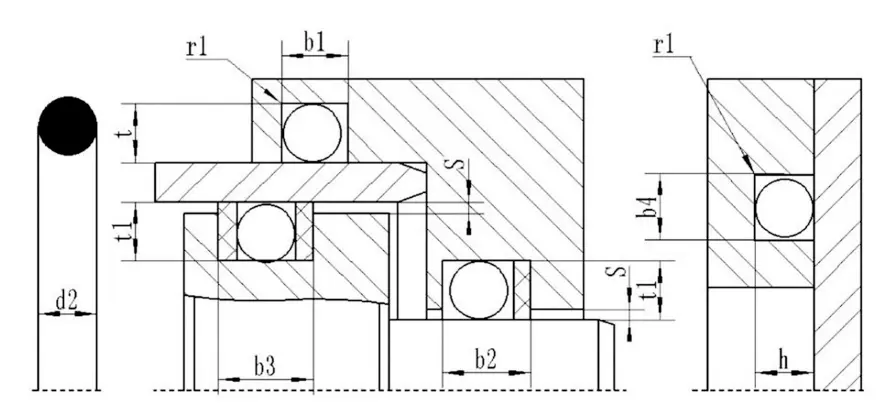

encapsulated o-ring ၏ groove ၏ groove ၏ slowe diagram

encapsulated o-ring ၏ groove ၏ blensension ၏စားပွဲပေါ်မှာ (အကြံပြု)

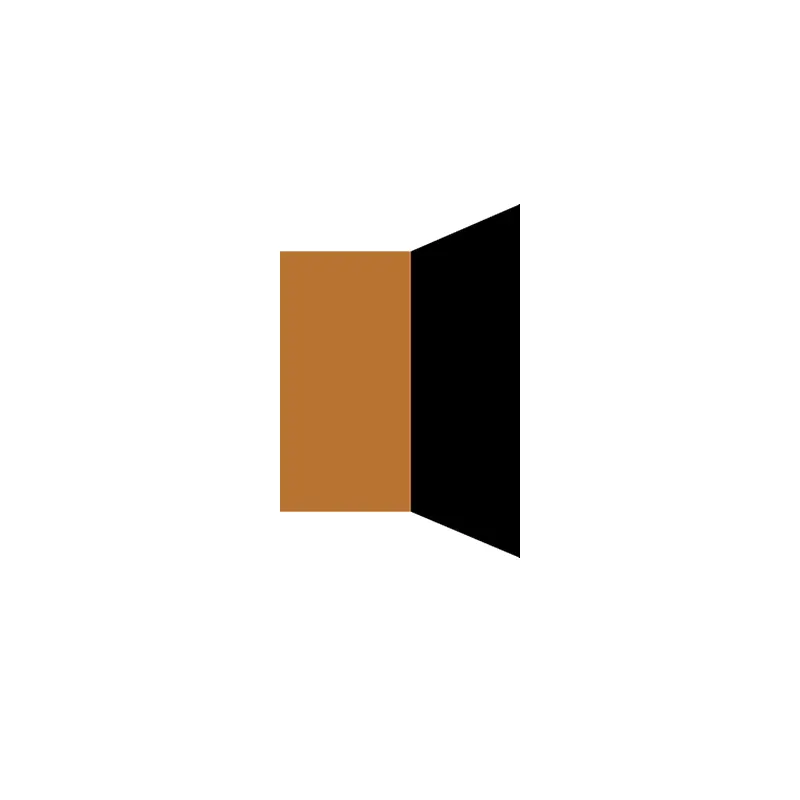

Ruichen Seal တံဆိပ်ခတ် Ptfe တံဆိပ်တပ်ဆင်ခြင်းလမ်းညွှန်

ⅰ။ တပ်ဆင်ခြင်းလမ်းညွှန်

1 ။ တံဆိပ်ခတ်ခြင်းကို pretoaded ဘက်တွင်တပ်ဆင်ထားပြီးဖိအား ဦး တည်ချက်ကိုရင်ဆိုင်နေရရမည်။

2 ။ ဆလင်ဒါခန္ဓာကိုယ်နှင့်ပစ္စတင်လှံတံကိုကျွန်ုပ်တို့၏ကုမ္ပဏီ၏နမူနာများ၏လိုအပ်ချက်များကိုဖြည့်ဆည်းပေးရန် Push-in Chamfer ဖြင့်ပြုလုပ်ရမည်။

3 ။ ချွန်ထက်သောအစွန်းများသည် burrs နှင့် rounded သို့မဟုတ် chamfered ရှိရမည်။

4 ။ တံဆိပ်ခတ်ခြင်းများကိုဖုံးအုပ်ထားသင့်သည်။

5 ။ ဖုန်မှုန့်, ​​အပျက်အစီးများသို့မဟုတ်အခြားနိုင်ငံခြားအမှုန်များကိုဂရုတစိုက်ဖယ်ရှားရမည်။

6 ။ ချွန်ထက်သောအနားနှင့်အတူ tools တွေကိုအသုံးမပြုသင့်ဘူး။

7 ။ PTFE တံဆိပ်ခတ်ကွင်းများသည်အပူဆီသို့မဟုတ်ရေတွင်တိုးချဲ့ရန်ပိုမိုလွယ်ကူသည် (80 ~ 120 ဒီဂရီခန့်) နှင့်သူတို့၏မူလပုံစံကိုပြန်လည်ထူထောင်ရန်လွယ်ကူသည်။

8 ။ တံဆိပ်ခတ်ထားသောအပေါက်ကိုဖြတ်သန်းသွားရန်လိုအပ်ပါကအပေါက်၏ chamfer ကိုနှုတ်ခမ်းကိုမထိခိုက်စေရန်နှုတ်ခမ်းကိုနှုတ်ခမ်းကိုနှုတ်ခမ်းကိုတွန်းအားပေးရန်ပလတ်စတစ်တုတ်တစ်ချောင်းကိုအသုံးပြုသင့်သည်။ ဆလင်ဒါ၏တွင်းများကို chamfered သင့်သည်။ ပုံ 3)

ⅱ။ တပ်ဆင်ခြင်းနည်းလမ်း

ပွင့်လင်း (split) groove groove ကိုကိရိယာများမပါဘဲ install လုပ်နိုင်ပါတယ်။

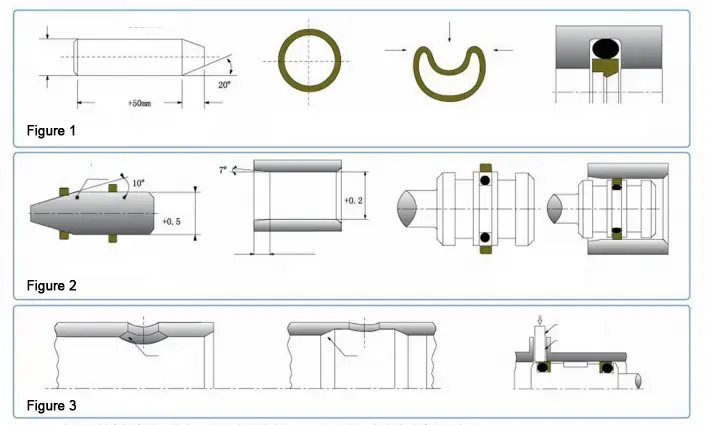

တံခါးပိတ် Groove ပစ္စမန်းလှံတံများကိုတပ်ဆင်ခြင်း (ပုံ 1)

1 ။ သန့်ရှင်းခြင်းနှင့်ရေနံစိမ်းများအားလုံးတံဆိပ်ခတ်များ, တံဆိပ်ခတ်ခြင်းနှင့်တပ်ဆင်ခြင်းကိရိယာများ။

2 ။ ရော်ဘာလက်စွပ်ကို Groove သို့နေရာချပါ (မကြည့်ပါနှင့်) ။

3 ။ PTFE SEST ကိုကျောက်ကပ်ပုံသဏ် into ာန်ကိုချုံ့ခြင်းမရှိဘဲကျောက်ကပ်ပုံသဏ် into ာန်ထဲသို့ချလိုက်ပါ။ compressed ptfe seal ကို groove ထဲသို့ချထားပါ။

4 ။ Recovery Mandrel ကိုတံဆိပ်ခတ်။ တံဆိပ်ကိုညင်ညင်သာသာဖွင့်ပါ။ ၎င်းကို 1 မိနစ်ခန့် ထား. Mandrel ကိုဖယ်ရှားပါ။ installation ပြီးပြည့်စုံသည်။

တံခါးပိတ်တွင်ပစ္စတင်တံဆိပ်များတပ်ဆင်ခြင်း (ပုံ 2)

1 ။ သန့်ရှင်းခြင်းနှင့်ရေနံစိမ်းများအားလုံးတံဆိပ်ခတ်များ, တံဆိပ်ခတ်ခြင်းနှင့်တပ်ဆင်ခြင်းကိရိယာများ။

2 ။ ရော်ဘာလက်စွပ်ကို Groove သို့နေရာချပါ (မကြည့်ပါနှင့်) ။

3 ။ PTFE တံဆိပ်ခတ်ကွင်းကိုလမ်းညွှန်လက်ပေါ်သို့တွန်း တင်. တံဆိပ်ခတ်ကွင်းကိုဆန့်ပါ။

4 ။ ပစ္စတင် groove သို့ဆန့်ထားသောတံဆိပ်ခတ်ကွင်းကိုတွန်းတင်ပါ။

5 ။ ပြင်ဆင်ချက်လက်ကိုတံဆိပ်ခတ်လက်စွပ်သို့တွန်းတင်ပြီးတစ်ချိန်တည်းတွင်ပြင်ဆင်ချက်လက်ကိုလှည့်ပါ။ 1 မိနစ်ခန့် ထား. တပ်ဆင်ခြင်းပြီးဆုံးပြီးနောက်ဆုံးမပဲ့ပြင်သည့်လက်ကိုဖယ်ရှားပါ။

မှတ်စု: 1 ။ ကျွန်ုပ်တို့၏ကုမ္ပဏီ၏နမူနာတွင်ဖော်ပြထားသောထုတ်ကုန်ကိုပိတ်ထားသော groove တွင်မတပ်ဆင်နိုင်ပါကကျွန်ုပ်တို့၏ကုမ္ပဏီကိုတိုင်ပင်ပါ။

2 ။ အထက်ပါ PTFE တံဆိပ်များကိုတပ်ဆင်ခြင်းသည် PTFE တံဆိပ်များနှင့်မသက်ဆိုင်ပါ။ လိုအပ်ပါကကျွန်ုပ်တို့၏ကုမ္ပဏီနှင့်တိုင်ပင်ပါ။
