Ruichen တံဆိပ်များသည်တံဆိပ်ခတ်ခြင်းနှင့်တံဆိပ်ခတ်ခြင်းများထုတ်လုပ်ခြင်းနှင့်ဖွံ့ဖြိုးတိုးတက်မှုအတွက်အတွေ့အကြုံများစွာရှိသည်။ ကျွန်ုပ်တို့၏ဟိုက်ဒရောလစ်ပစ္စတင် Piston Rod တံဆိပ်များသည်မတူညီသောမော်ဒယ်အမျိုးမျိုးပါ 0 င်သည်။ အောက်ဖော်ပြပါအသေးစိတ်အချက်အလက်များအပေါ် အခြေခံ. သင့်တော်သောရွေးချယ်မှုတစ်ခုပြုလုပ်နိုင်သည်သို့မဟုတ်ပိုမိုသင့်တော်သောစိတ်ကြိုက်တံဆိပ်ခတ်ဖြေရှင်းချက်ရရှိရန်ကျွန်ုပ်တို့ကိုဆက်သွယ်နိုင်သည်။

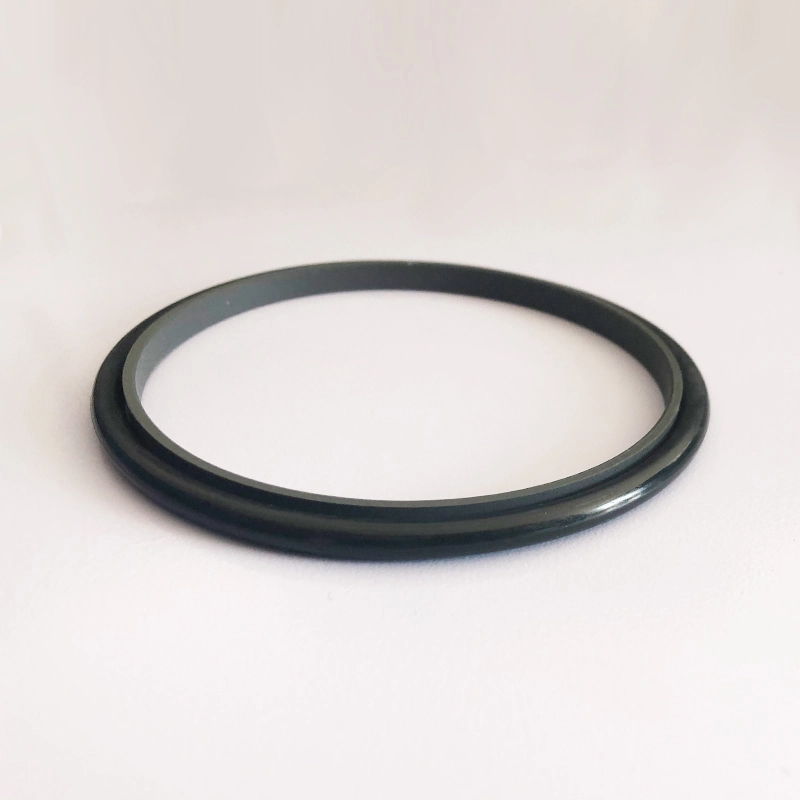

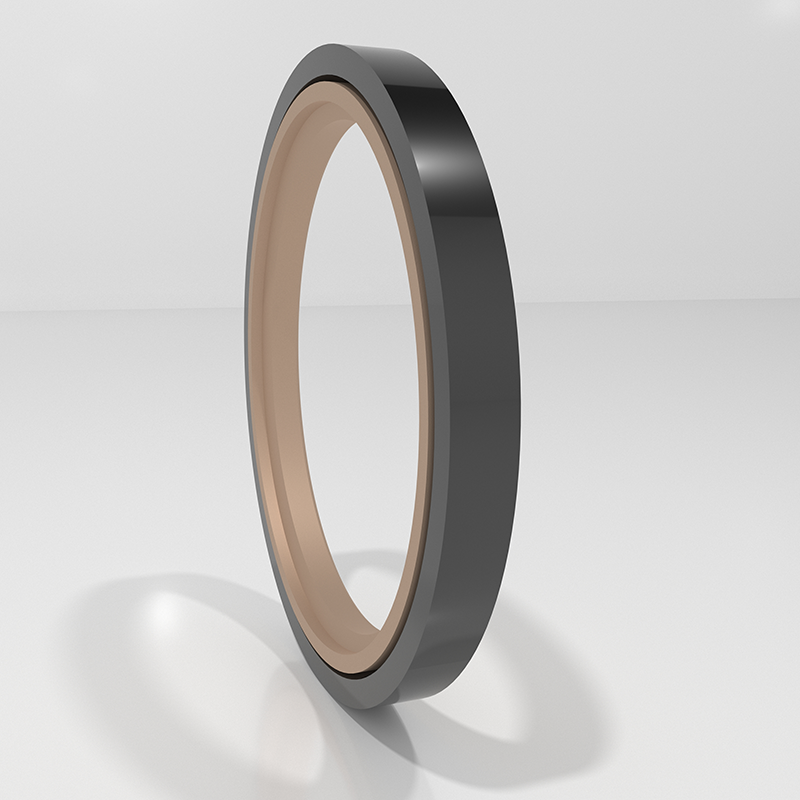

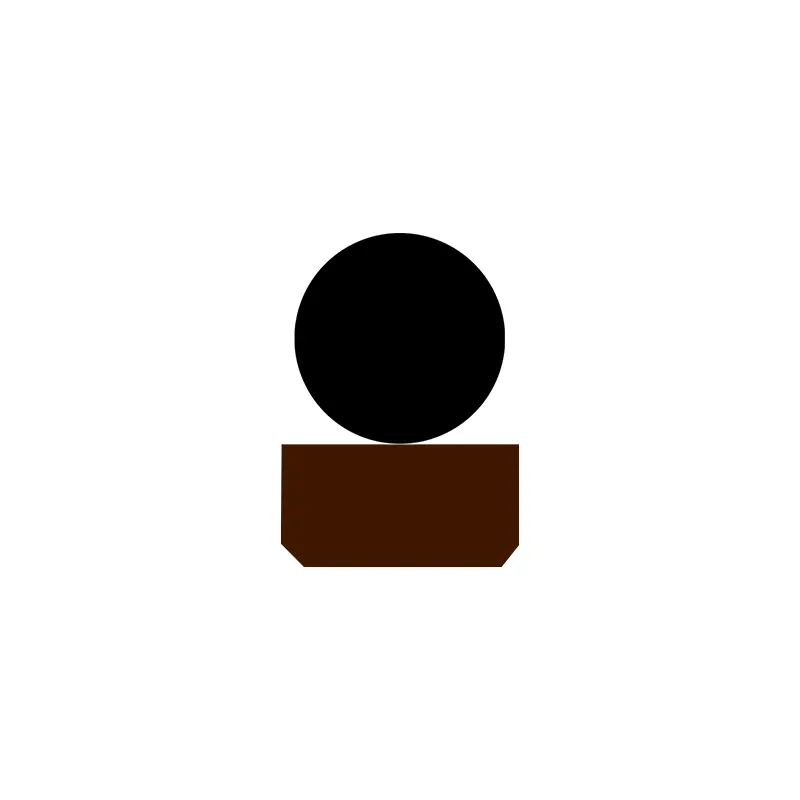

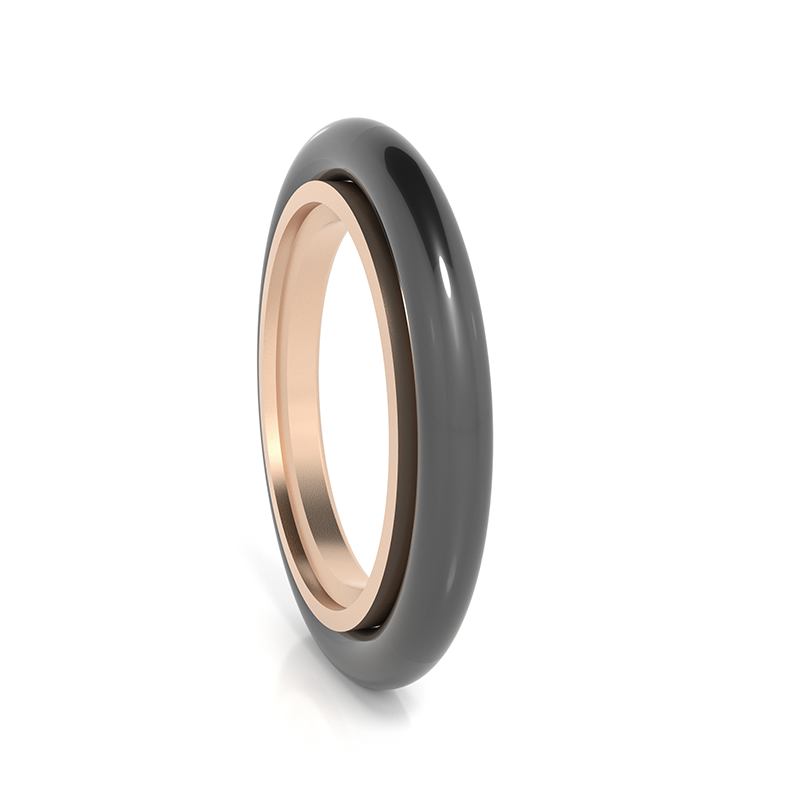

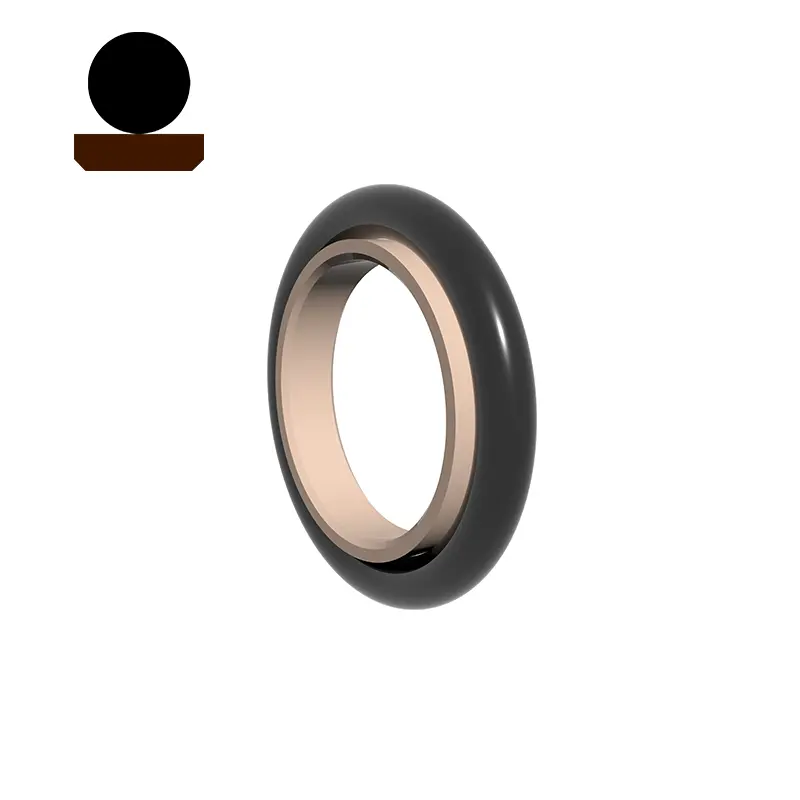

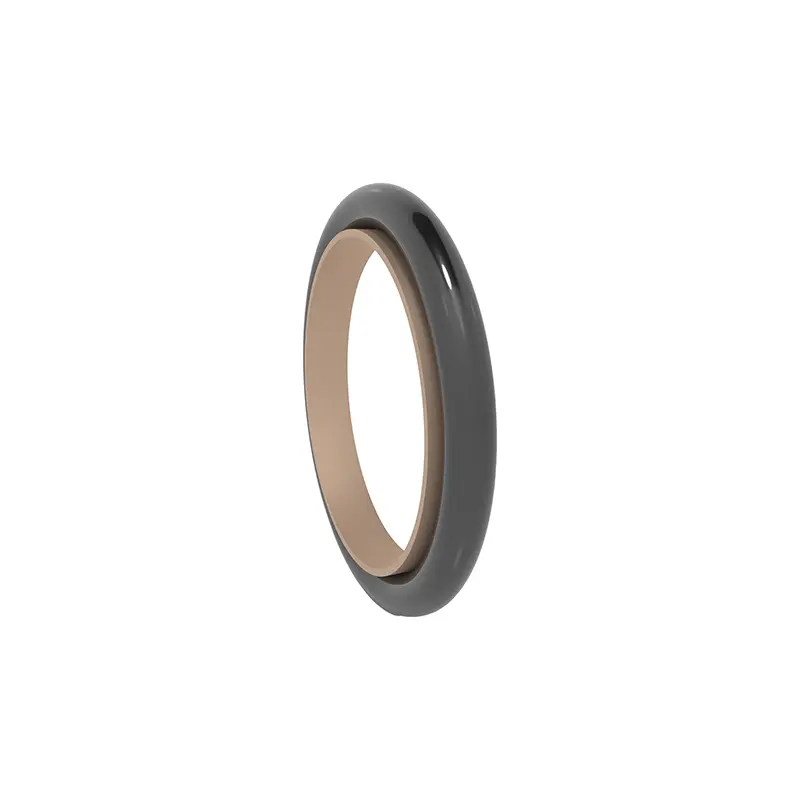

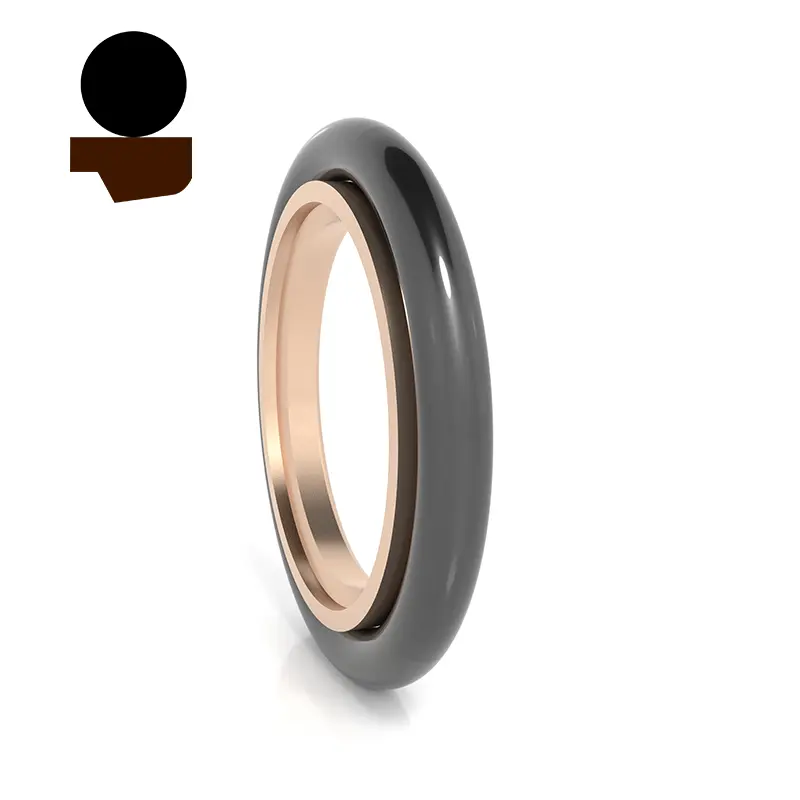

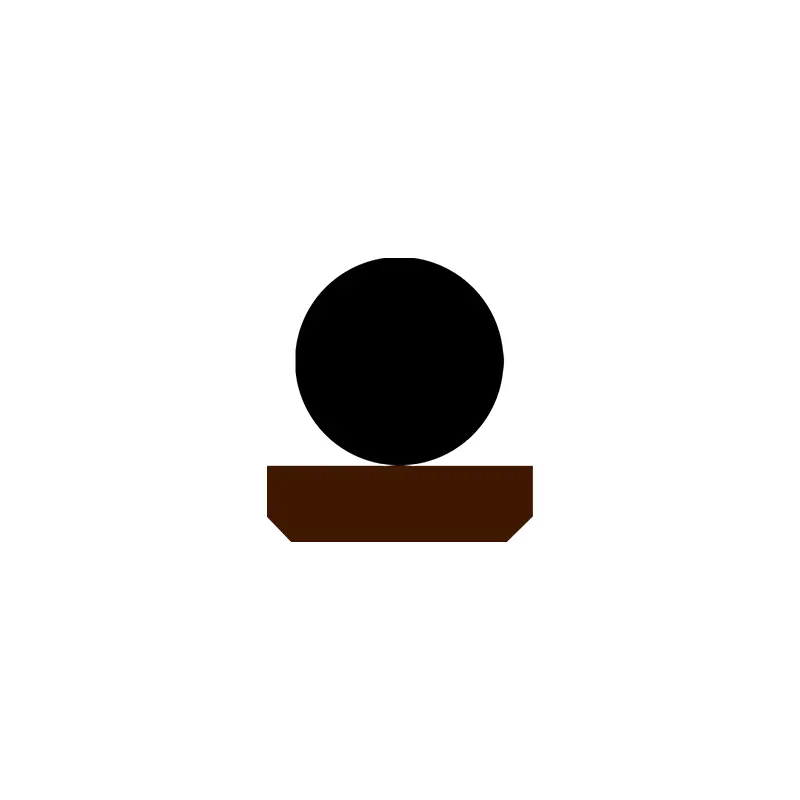

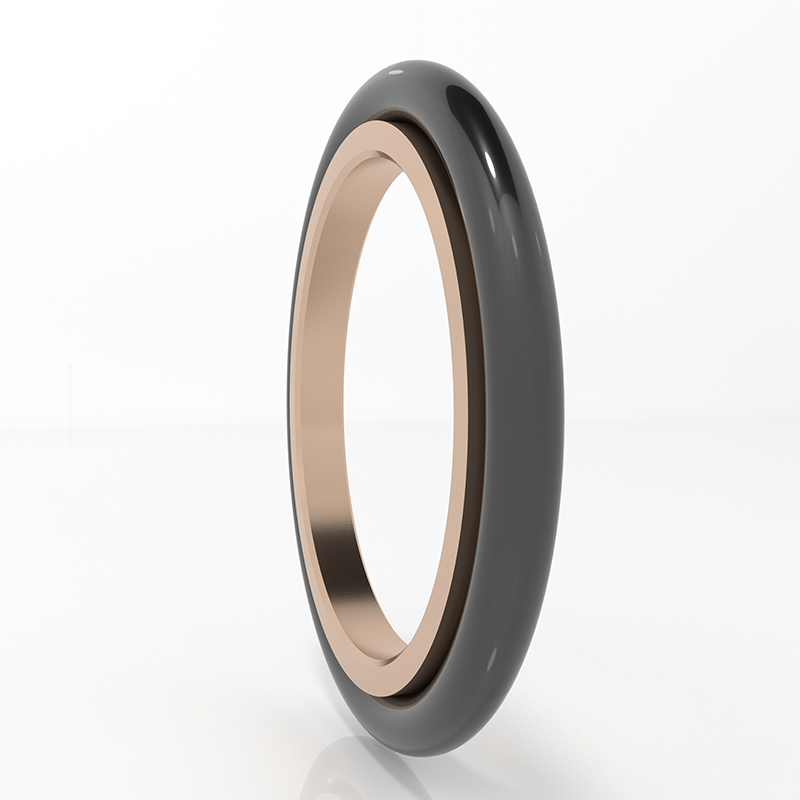

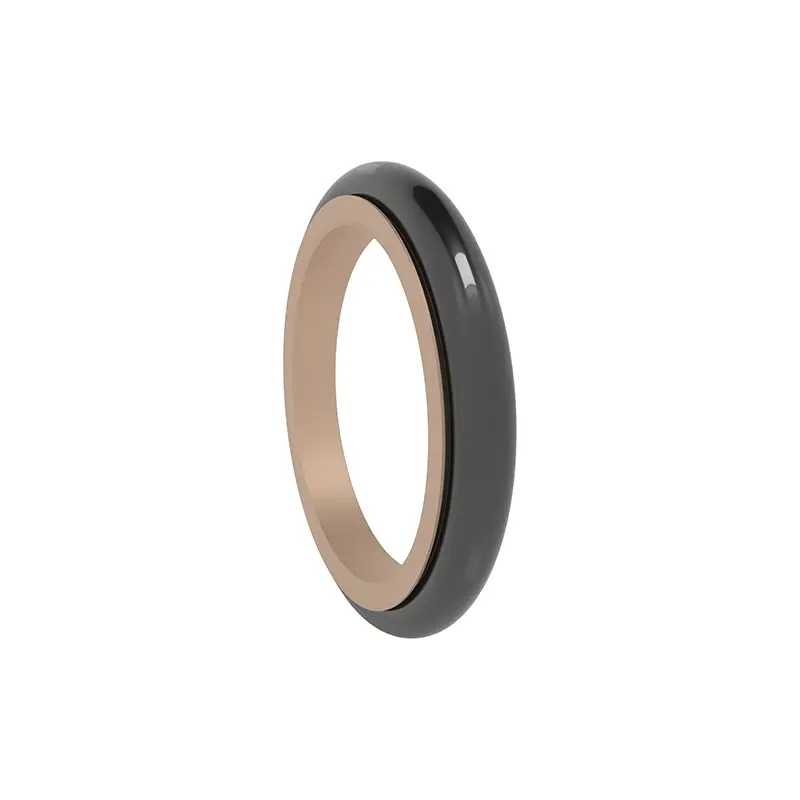

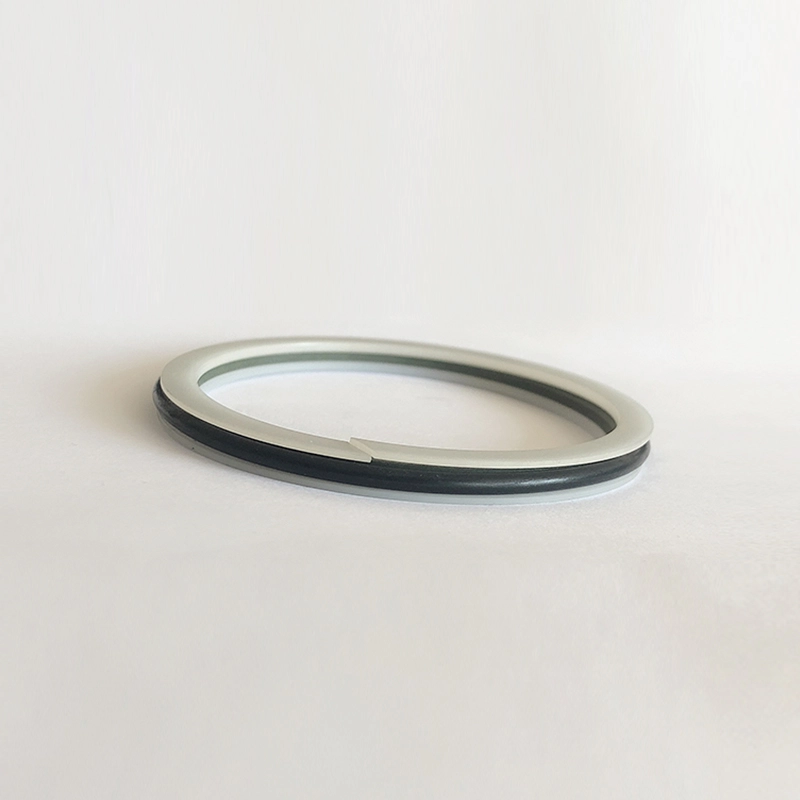

RC11 သည်ဖြည့်ထားသော PTFE တံဆိပ်ခတ်ထားသောလက်စွပ်တစ်ခုနှင့်တံဆိပ်ခတ်ထားသောလက်စွပ်တစ်ခုနှင့် O-shaped Rings လက်စွပ်တစ်ခုဖြစ်ပြီး,

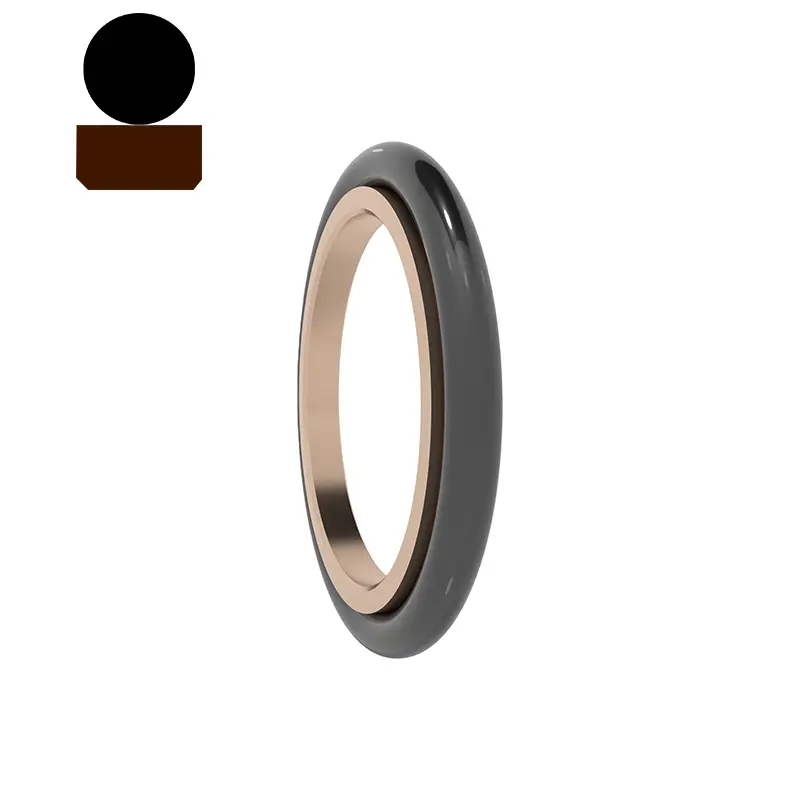

RC11-B သည် PTFE စတုဂံတံတံဆိပ်ခတ်ခြင်းနှင့် O-shaped ရာဘာလက်စွပ်တစ်ခုဖြင့်ဖွဲ့စည်းထားပြီး o-shaped ရာဘာလက်စွပ်တစ်ခုဖြင့်ပေါင်းစပ်ထားပြီးဟိုက်ဒရောလစ်၏အပြန်အလှန်တုံ့ပြန်ခြင်းကိုတံဆိပ်ခတ်ရန်သင့်တော်သည်။ O-ring သည် radial force ကိုထောက်ပံ့ပေးပြီးတံဆိပ်ခတ်ကွင်းများ 0 တ်ဆင်မှုအတွက်လျော်ကြေးပေးသည်။ ၎င်းကိုယေဘုယျအားဖြင့်လမ်းညွှန်လက်စွပ်နှင့် တွဲဖက်. အသုံးပြုသည်။ Split (Open) groove များကိုကြွက်နို့အချင်း 30 မီလီမီတာအောက်သာရှိသည်။ အင်္ဂါရပ်များ:
1 ။ ပွတ်တိုက်မှုနိမ့်ကျခြင်း, သေးငယ်တဲ့အစပြုခြင်း, ချောမွေ့လှုပ်ရှားမှု,
2 ။ ဖိအားများနှင့်ကြမ်းတမ်းသောအခြေအနေများအောက်တွင်အလွန်မြင့်မားသောဖိအားတည်ငြိမ်မှု,
3 ။ မြင့်မားသောဘဝ, ရေနံယျချောသောချောသောတံဆိပ်များအတွက်အသုံးပြုနိုင်သည်။
4 ။ ရေကဲ့သို့သောစာလုံးရေနည်းပါးပါးမီဒီယာကိုတံဆိပ်ခတ်ရန်အသုံးပြုနိုင်သည်။

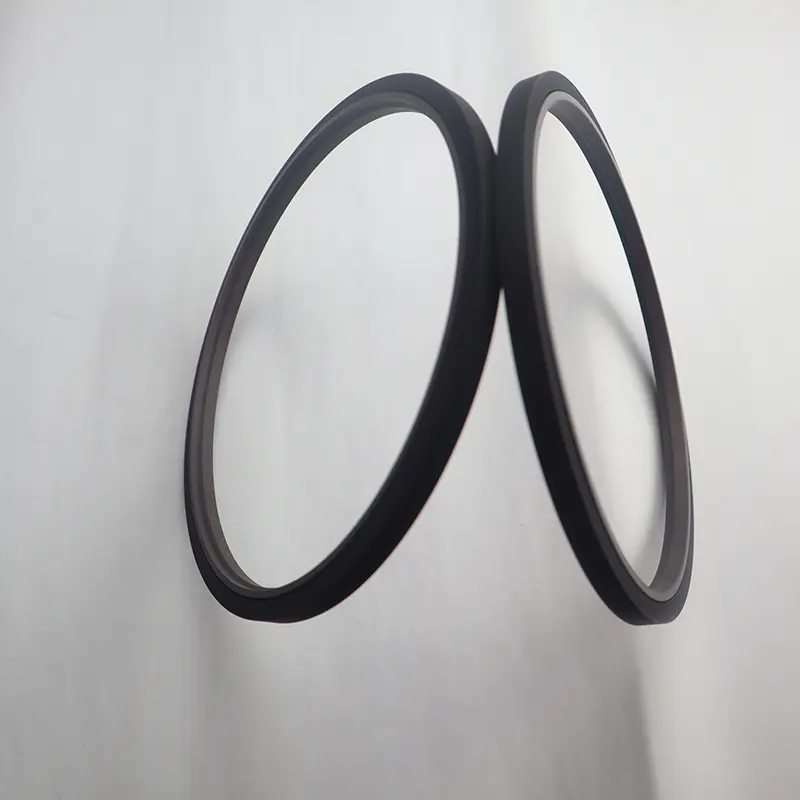

RC12 သည် ptfe တံဆိပ်ခတ်ထားသောလက်စွပ်နှင့်တံဆိပ်ခတ်လက်စွပ်နှင့်စတုဂံရော်ဘာလက်စွပ်များဖြင့်ဖွဲ့စည်းထားသည်။ စတုဂံကွင်းသည် radial အင်အားကိုထောက်ပံ့ပေးပြီးတံဆိပ်ခတ်လက်စွပ်၏ 0 တ်ဆင်မှုအတွက်လျော်ကြေးပေးသည်။ ၎င်းကိုယေဘုယျအားဖြင့်လမ်းညွှန်လက်စွပ်နှင့် တွဲဖက်. အသုံးပြုသည်။ Split (Open) groove များကိုကြွက်နို့အချင်း 30 မီလီမီတာအောက်သာရှိသည်။ ၎င်းကိုအများအားဖြင့်အကြီးစားဟိုက်ဒရောလစ်ပစ္စည်းကိရိယာများတွင်အသုံးပြုသည်။
အင်္ဂါရပ်များ:
1 ။ ပွတ်တိုက်မှုနိမ့်ကျခြင်း, သေးငယ်တဲ့အစပြုခြင်း, ချောမွေ့လှုပ်ရှားမှု,
2 ။ ဖိအားများနှင့်ကြမ်းတမ်းသောအခြေအနေများအောက်တွင်အလွန်မြင့်မားသောဖိအားတည်ငြိမ်မှု,
3 ။ မြင့်မားသောဘဝ, ရေနံယျချောသောချောသောတံဆိပ်များအတွက်အသုံးပြုနိုင်သည်။
4 ။ ရေကဲ့သို့သောစာလုံးရေနည်းပါးပါးမီဒီယာကိုတံဆိပ်ခတ်ရန်အသုံးပြုနိုင်သည်။

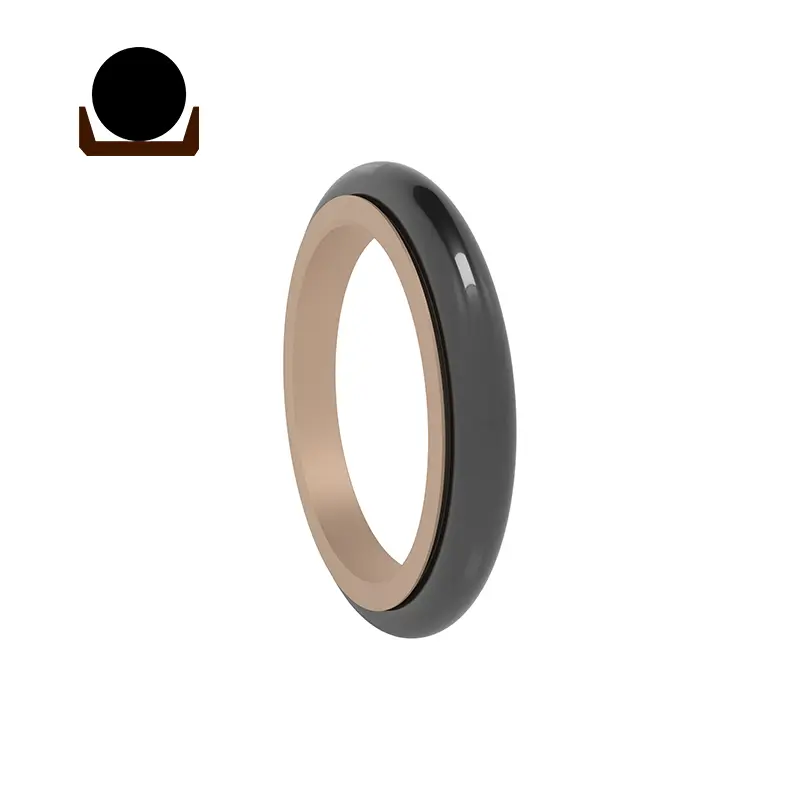

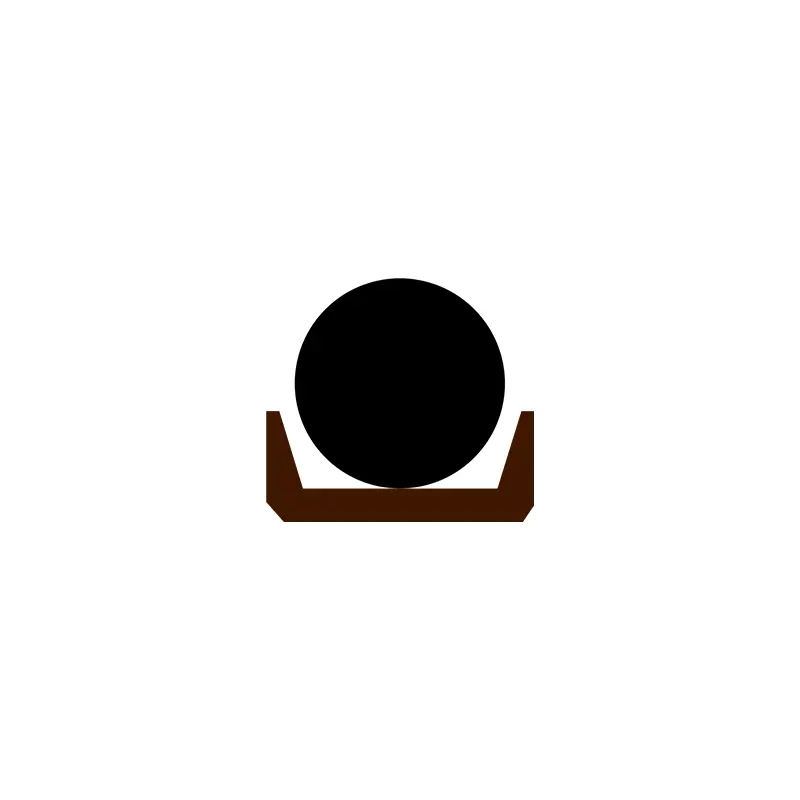

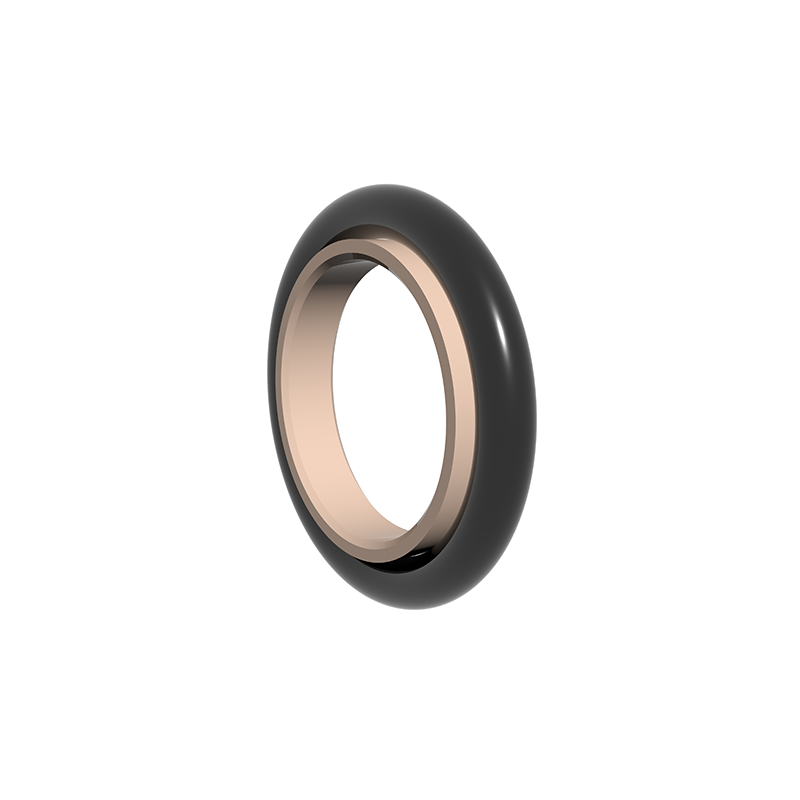

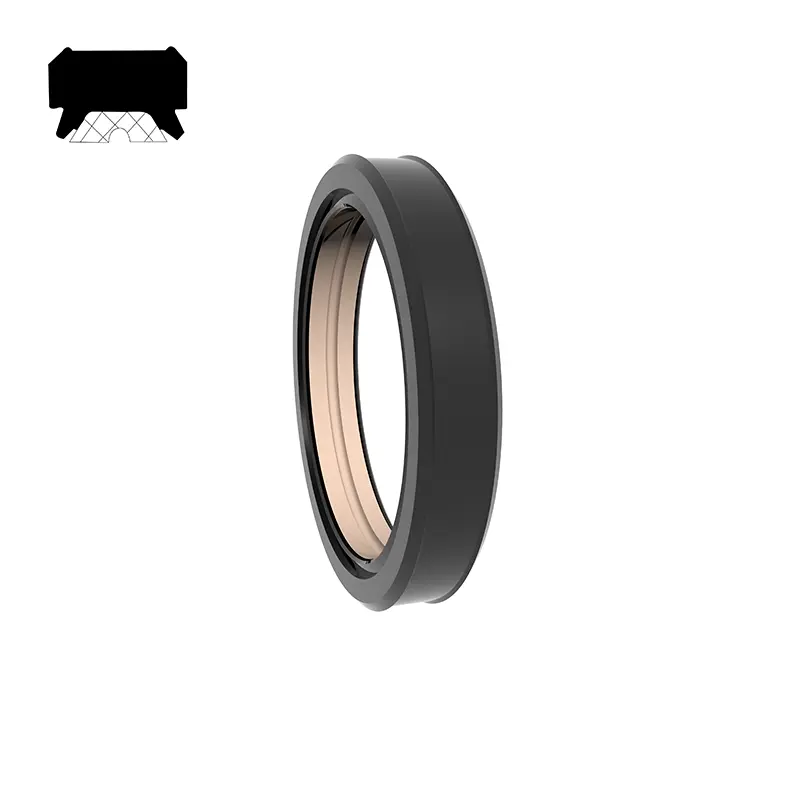

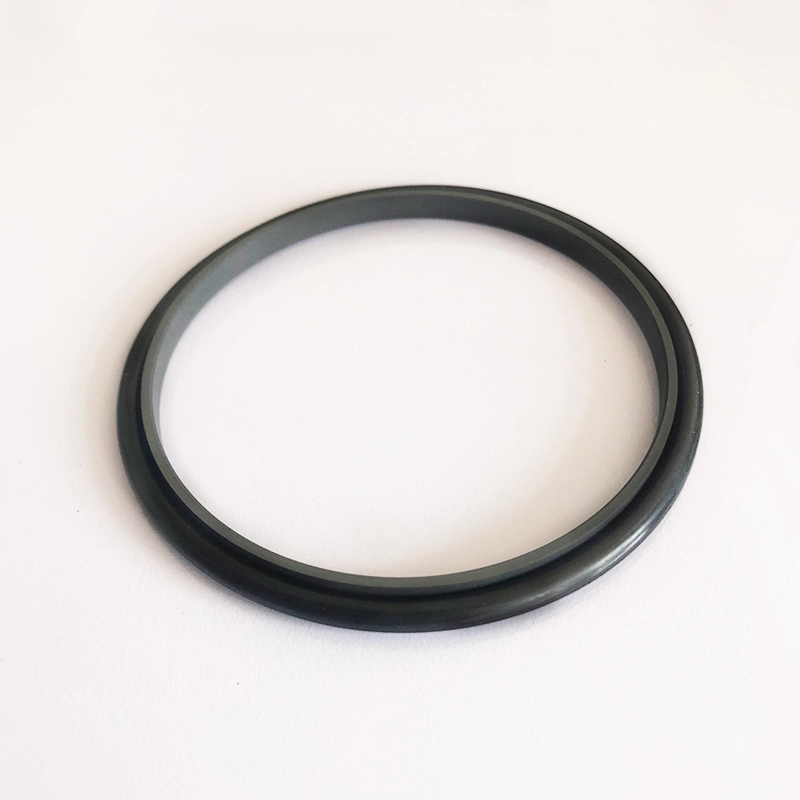

Spnc / RC13 သည် ptfe cap-shaped တံဆိပ်ခတ်ထားသောလက်စွပ်နှင့် O-shaped Reder Ring နှင့် O-shaped ရာဘာလက်စွပ်တစ်ခုဖြင့်ဖွဲ့စည်းထားပြီး, O-shaped လက်စွပ်သည် radial force ကိုထောက်ပံ့ပေးပြီးတံဆိပ်ခတ်ကွင်း၏ 0 တ်ဆင်မှုအတွက်လျော်ကြေးပေးသည်။ တံဆိပ်ခတ်ထားသောလက်စွပ်သည်နောက်ဆက်တွဲလျော်ကြေးပေးနိုင်စွမ်းရှိသည့်ပါးလွှာသောနှုတ်ခမ်းဒီဇိုင်းကိုလက်ခံသည်။ Split (Open) groove များကိုကြွက်နို့အချင်း 30 မီလီမီတာအောက်သာရှိသည်။ အင်္ဂါရပ်များ:
1 ။ ၎င်းကိုဟိုက်ဒရောလစ်နှင့်အဆုတ်စ်နှစ်မျိုးလုံးအတွက်အသုံးပြုနိုင်ပြီးနှစ်ဖက်စလုံးကိုနှစ်ကြိမ်အသုံးပြုနိုင်သည်။
2 ။ ပွတ်တိုက်မှုနိမ့်ကျခြင်း, သေးငယ်သောအစပြုခြင်း, ရွေ့လျားမှုကိုချောမွေ့စွာလှုပ်ရှားခြင်း,
3 ။ သက်တမ်းရှည်သည်ရေနံတွင်းလွတ်ရှိရာတံဆိပ်ခတ်များအတွက်အသုံးပြုနိုင်သည်။
4 ။ အသေးစားဖွဲ့စည်းတည်ဆောက်ပုံဆိုင်ရာအာကာသ, လွယ်ကူစွာတပ်ဆင်ခြင်းနှင့်ထိန်းသိမ်းခြင်း,

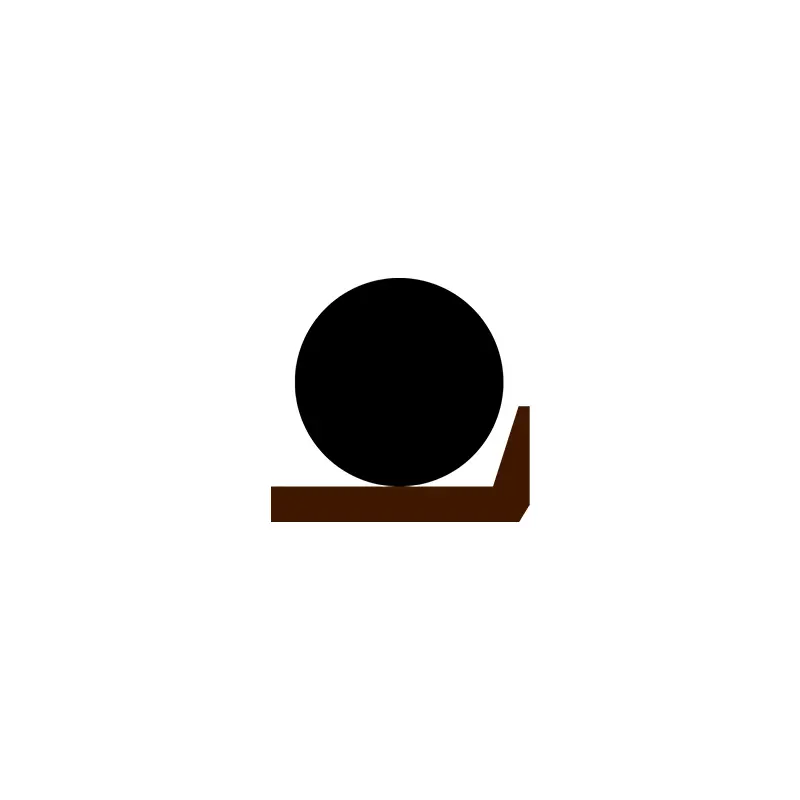

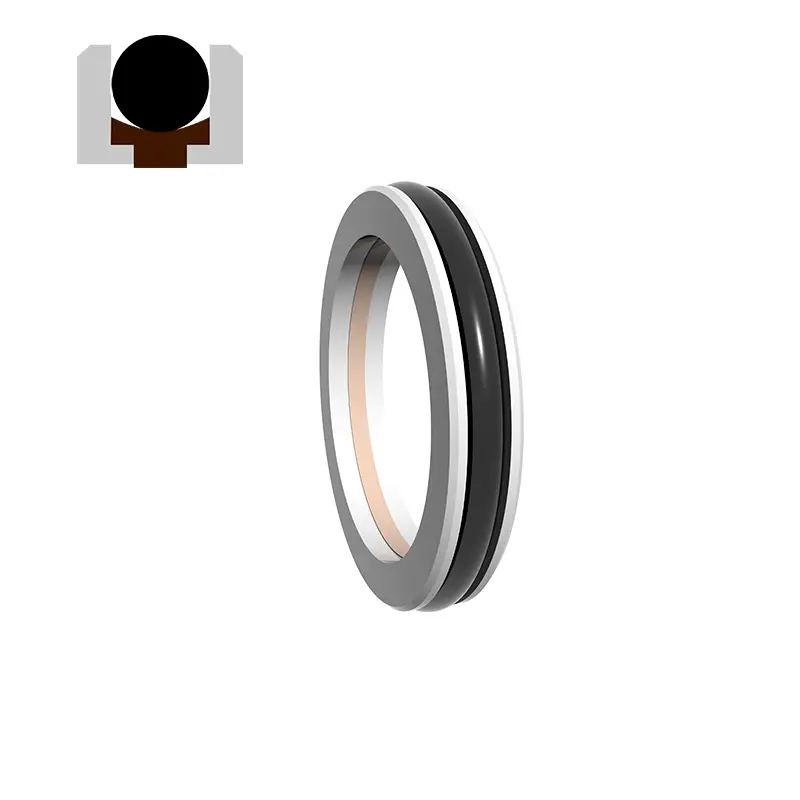

RC14 သည် PTFE Triangular တံဆိပ်ခတ်သံနှင့် O-shaped Ringer လက်စွပ်တစ်ခုဖြင့်ဖွဲ့စည်းထားပြီး, O-ring သည် radial force ကိုထောက်ပံ့ပေးပြီးတံဆိပ်ခတ်ကွင်းများ 0 တ်ဆင်မှုအတွက်လျော်ကြေးပေးသည်။ တံဆိပ်ခတ်သံမြည်ပါးသံသည်ပါးလွှာသောနှုတ်ခမ်းဒီဇိုင်းကိုကျင့်သုံးပြီးကတည်းကနောက်ဆက်တွဲလျော်ကြေးပေးခြင်းစွမ်းရည်သည်ပိုမိုကောင်းမွန်သောကြောင့်တံဆိပ်ခတ်ခြင်းစွမ်းဆောင်ရည်ကောင်းသည်။ Split (Open) Groove ကို 30 မီလီမီတာအောက်နည်းသောလည်ပင်းအချင်းများအတွက်အသုံးပြုသင့်သည်။ အင်္ဂါရပ်များ:
1 ။ ၎င်းကိုဟိုက်ဒရောလစ်နှင့်အဆိုးရှားဆုံးနှစ်မျိုးလုံးအတွက်အသုံးပြုနိုင်သည်။
အနိမ့်ပွတ်တိုက်မှု, သေးငယ်တဲ့အစပြုခြင်း, ချောမွေ့လှုပ်ရှားမှု,
3 ။ သက်တမ်းရှည်သည်ရေနံတွင်းလွတ်ရှိရာတံဆိပ်ခတ်များအတွက်အသုံးပြုနိုင်သည်။
4 ။ အသေးစားဖွဲ့စည်းတည်ဆောက်ပုံဆိုင်ရာအာကာသ, လွယ်ကူစွာတပ်ဆင်ခြင်းနှင့်ထိန်းသိမ်းခြင်း,

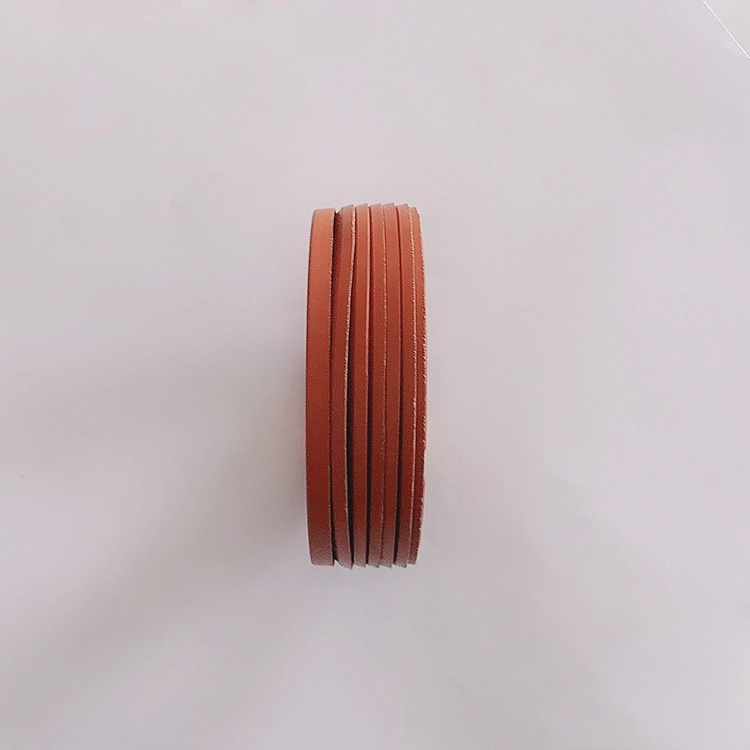

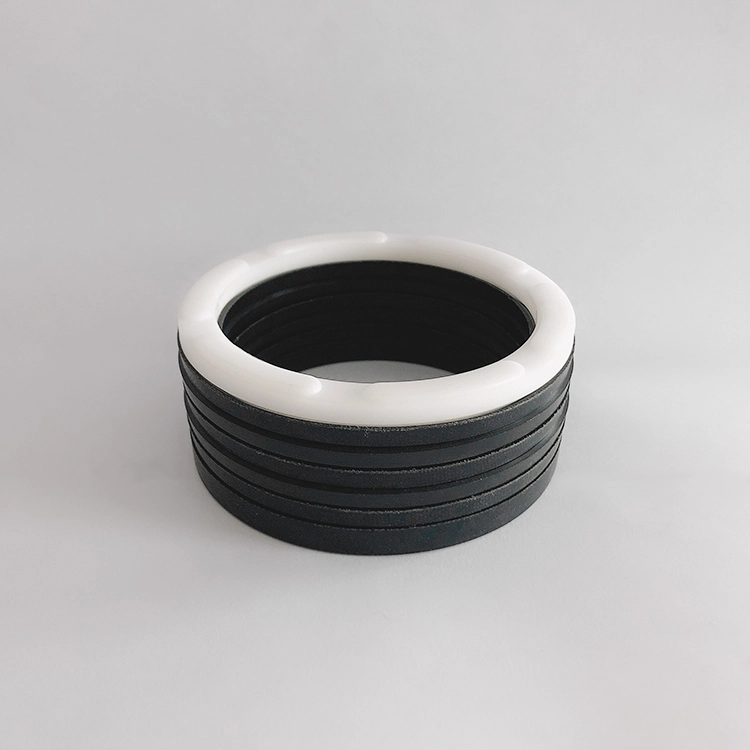

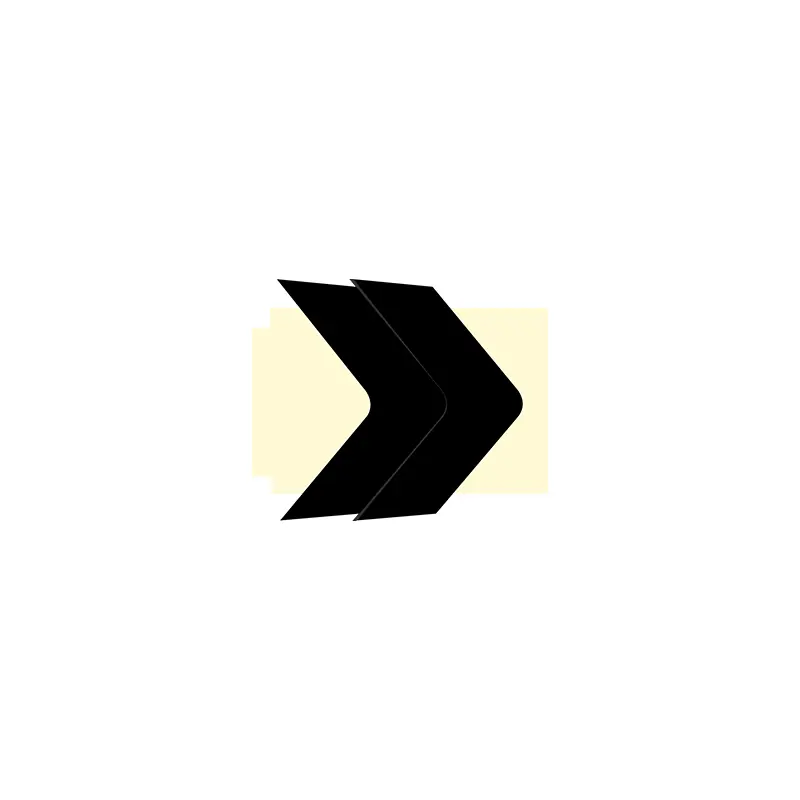

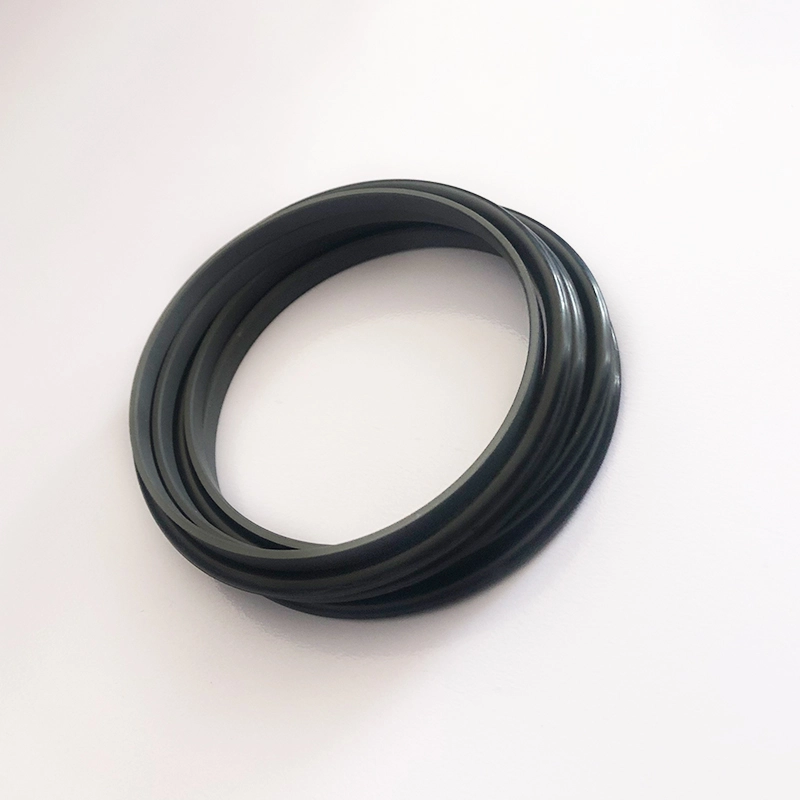

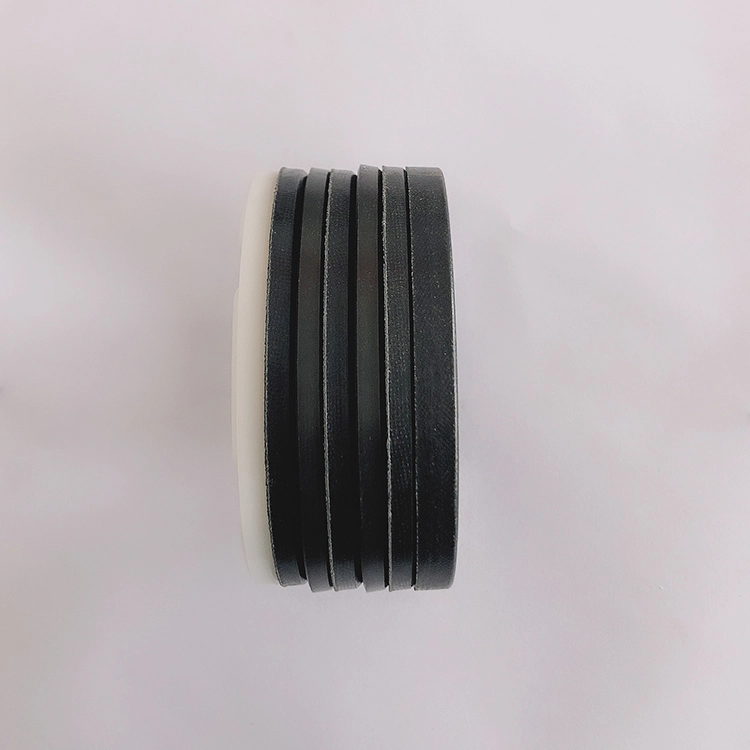

RC15 သည် V-shaped တံဆိပ်ခတ်ကွင်းများ (3) ခုထက်ပိုသော (3) ခုထက်ပိုသောတပ်မက်မှုလက်စွပ်နှင့်ထောက်ခံမှုလက်စွပ်တစ်ခုဖြင့်ဖွဲ့စည်းထားပြီးဟိုက်ဒရောလစ်သည်တစ်လမ်းပေါ်ဖိအားကိုတံဆိပ်ခတ်ရန်သင့်တော်သည်။ တံဆိပ်ခတ်ပစ္စည်းနှင့်သဟဇာတအမဲဆီထည့်သွင်းစဉ်အတွင်းလျှောက်ထားရမည်။ ၎င်းကို install လုပ်ခြင်း (ပိတ်ထားသော) groove တွင် install မလုပ်နိုင်ပါ။ အင်္ဂါရပ်များ:
1 ။ အမျိုးမျိုးသောပစ္စည်းများအမျိုးမျိုးကိုရရှိနိုင်ပါသည်။ ၎င်းသည်အမျိုးမျိုးသောရည်ရွယ်ချက်များနှင့်ကိုက်ညီရန်အကောင်းဆုံးချိန်ညှိနိုင်သည်။
2 ။ ၎င်းကိုကြမ်းတမ်းစွာအလုပ်လုပ်သောအခြေအနေများအောက်တွင်အသုံးပြုနိုင်ပြီးမီဒီယာနှင့်ကြမ်းတမ်းသောအခြေအနေများအတွက်သင့်တော်သည်။
3 ။ ၎င်းသည်ရှည်လျားသော 0 န်ဆောင်မှုသက်တမ်းရှိပြီးရေနံအခမဲ့ချောဆီတံဆိပ် (ကျိုးကြောင်းဆီလျော်သောပစ္စည်းရွေးချယ်မှု) အတွက်အသုံးပြုနိုင်သည်။
4 ။ အဆိုပါတံဆိပ်ခတ်ခြင်းနှင့်ပွတ်တိုက်မှုကို gasket ကိုညှိခြင်းအားဖြင့်ချိန်ညှိနိုင်ပါတယ်နှင့် axial အရွယ်အစားကို V-shaped တံဆိပ်ခတ်လက်စွပ်ကိုထည့်သွင်းခြင်းသို့မဟုတ်ဖယ်ရှားခြင်းဖြင့်ချိန်ညှိနိုင်သည်။
5 ။ မျက်နှာပြင်အရည်အသွေးနိမ့်ကျနေလျှင်ပင်ထိထိရောက်ရောက်အလုပ်လုပ်နိုင်သည်။

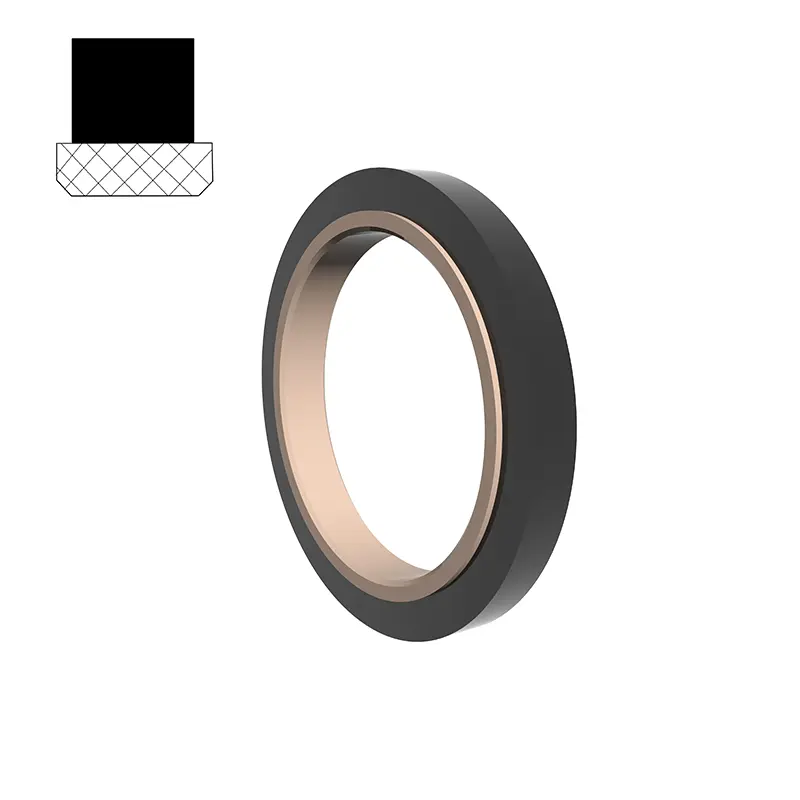

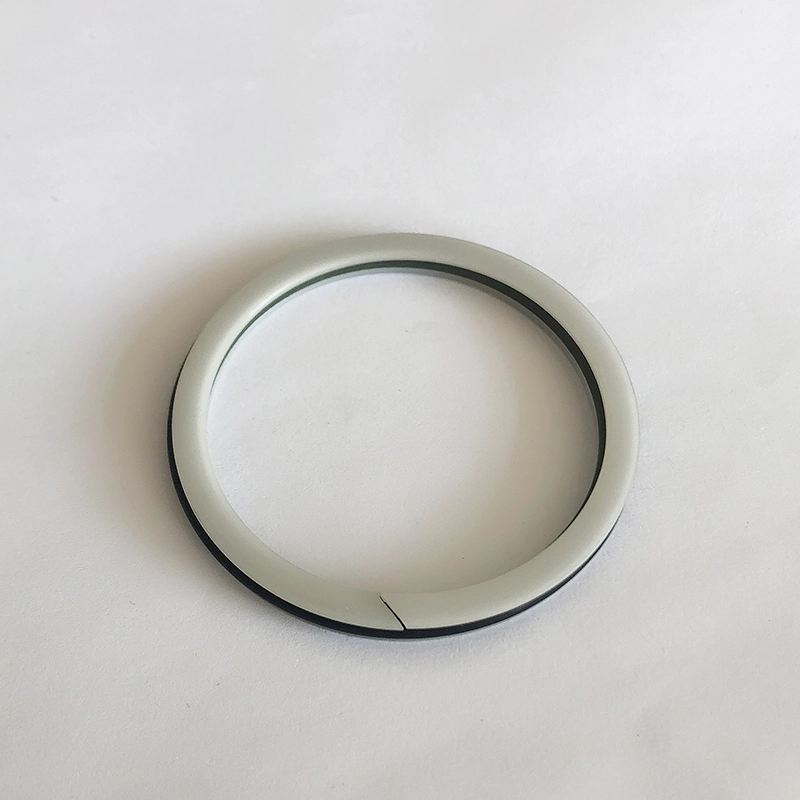

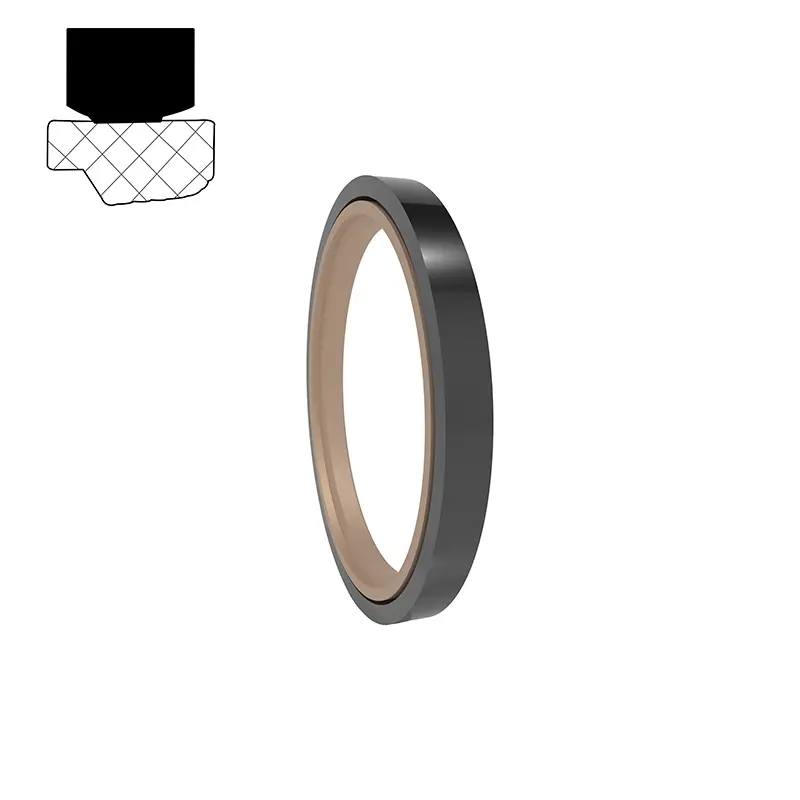

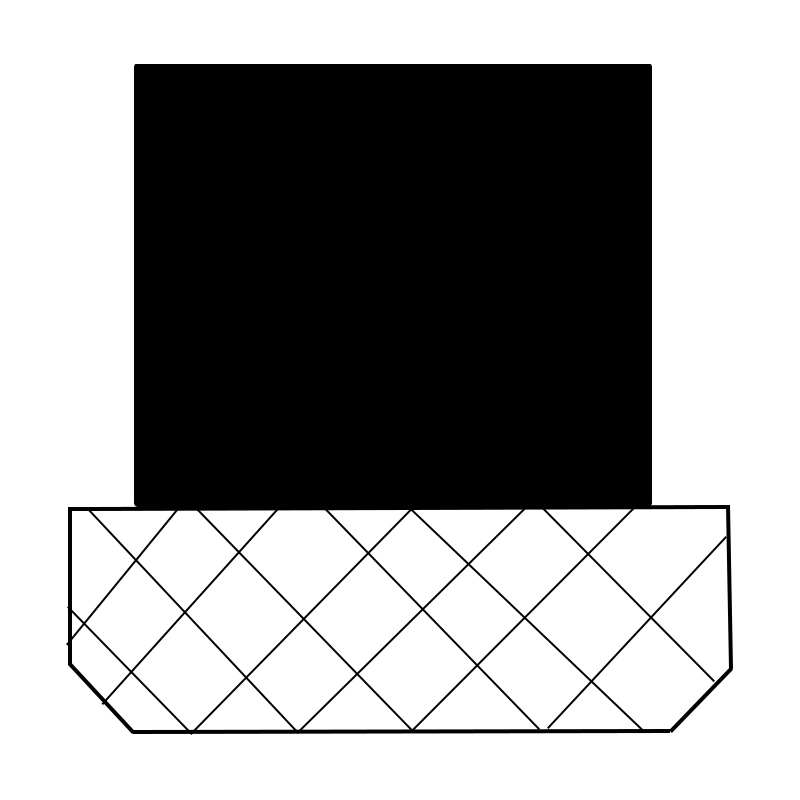

SPN သည် PTFE စတုဂံတံတံဆိပ်ခတ်ခြင်းနှင့်စတုဂံရော်ဘာလက်စွပ်ဖြင့်ဖွဲ့စည်းထားပြီး, စတုဂံကွင်းသည် radial အင်အားကိုထောက်ပံ့ပေးပြီးတံဆိပ်ခတ်လက်စွပ်၏ 0 တ်ဆင်မှုအတွက်လျော်ကြေးပေးသည်။ Split (Open) groove များကိုကြွက်နို့အချင်း 30 မီလီမီတာအောက်သာရှိသည်။
အင်္ဂါရပ်များ:
1 ။ ပွတ်တိုက်မှုနိမ့်ကျခြင်း, သေးငယ်တဲ့အစပြုခြင်း, ချောမွေ့လှုပ်ရှားမှု,
2 ။ ဟိုက်ဒရောလစ်နှင့် pneumatic driate dual-use-use seals များကိုဗုတ်ရပ်ခံဖိအားကိုတံဆိပ်ခတ်ခြင်းအတွက်အသုံးပြုနိုင်သည်။
3 ။ မြင့်မားသောဘဝ, ရေနံယျချောသောချောသောတံဆိပ်များအတွက်အသုံးပြုနိုင်သည်။
4 ။ အသေးစားဖွဲ့စည်းတည်ဆောက်ပုံဆိုင်ရာအာကာသ, လွယ်ကူစွာတပ်ဆင်ခြင်းနှင့်ထိန်းသိမ်းခြင်း,
RC17 သည်ဟိုက်ဒရောလစ်နှင့် pneumatic ridacectional counterations ဖိအားကိုတံဆိပ်ခတ်ရန်သင့်တော်သည်။ O-ring သည် radial force ကိုထောက်ပံ့ပေးပြီးတံဆိပ်ခတ်ကွင်းများ 0 တ်ဆင်မှုအတွက်လျော်ကြေးပေးသည်။ Split (Open) groove များကိုကြွက်နို့အချင်း 30 မီလီမီတာအောက်သာရှိသည်။ အင်္ဂါရပ်များ:
1 ။ ပွတ်တိုက်မှုနိမ့်ကျခြင်း, သေးငယ်တဲ့အစပြုခြင်း, ချောမွေ့လှုပ်ရှားမှု,
2 ။ ဟိုက်ဒရောလစ်နှင့် pneumatic driate dual-use-use seals များကိုဗုတ်ရပ်ခံဖိအားကိုတံဆိပ်ခတ်ခြင်းအတွက်အသုံးပြုနိုင်သည်။
3 ။ သက်တမ်းရှည်သည်ရေနံတွင်းလွတ်ရှိရာတံဆိပ်ခတ်များအတွက်အသုံးပြုနိုင်သည်။
4 ။ အသေးစားဖွဲ့စည်းတည်ဆောက်ပုံဆိုင်ရာအာကာသ, လွယ်ကူစွာတပ်ဆင်ခြင်းနှင့်ထိန်းသိမ်းခြင်း -

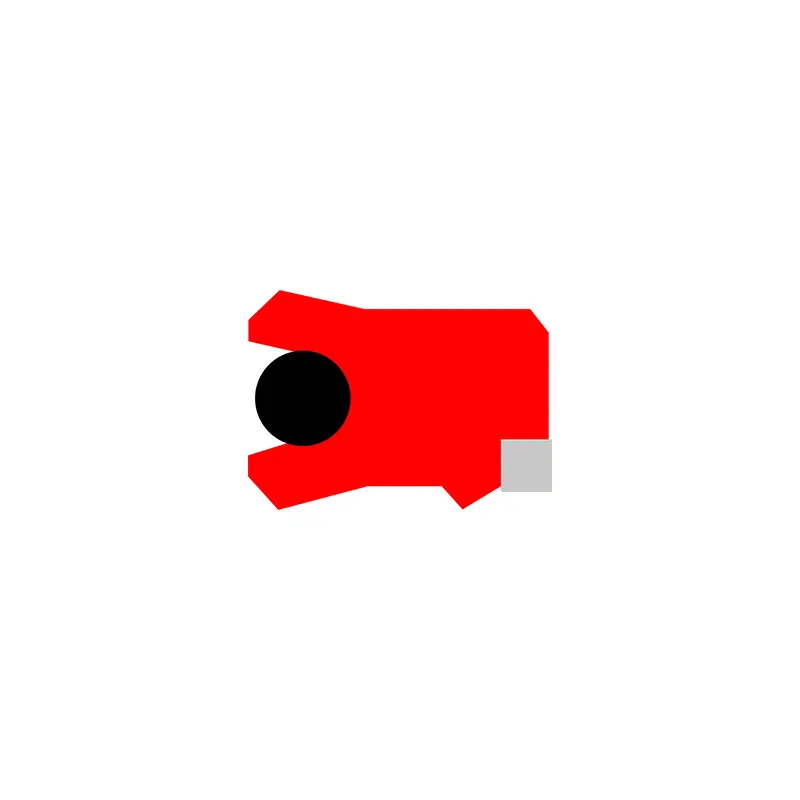

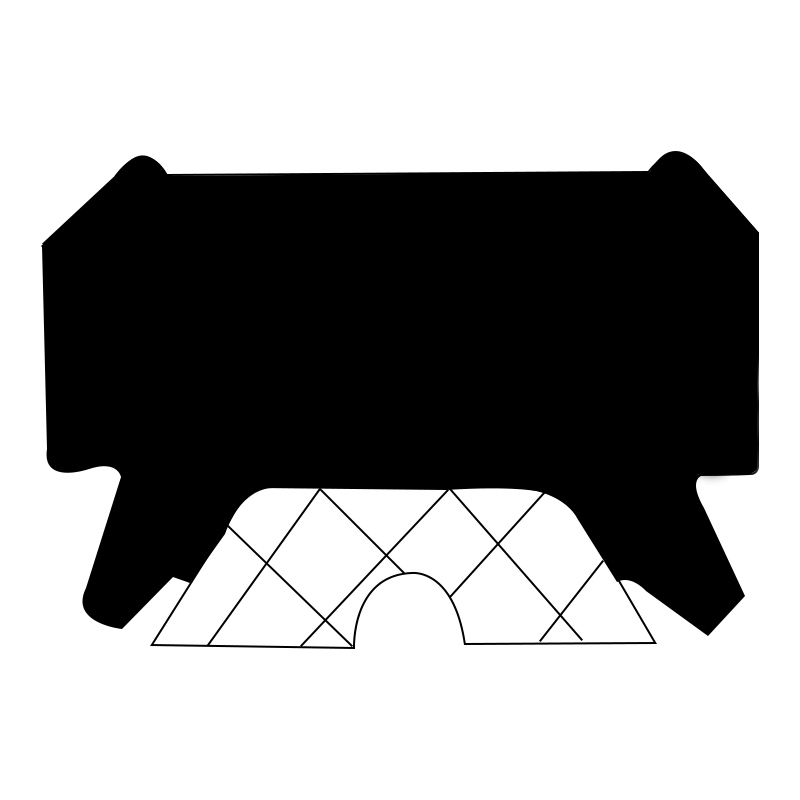

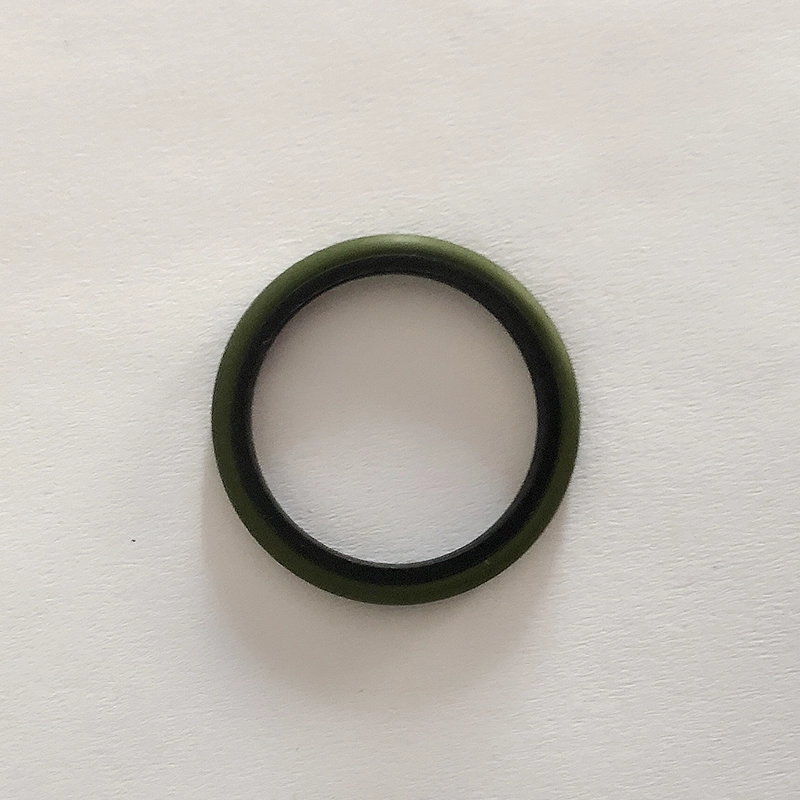

GTDI သည်အထူးပုံသဏ္ဌာန်ရော်ဘာ (သို့မဟုတ် polyurethane) ကိုရေးဆွဲထားပြီးကောင်းမွန်သောတံဆိပ်ခတ်ထားသောလက်စွပ်တစ်ခုဖြင့်ဖွဲ့စည်းထားပြီးကောင်းမွန်သောတံဆိပ်ခတ်ခြင်း, ရှည်လျားသောဘဝ, စသည်တို့သည် ptfe ပြည့်စုံသောတံဆိပ်ခတ်ကွင်းများနှင့်ပြည့်စုံသောပလပ်စတစ်ပံ့ပိုးမှုစင်များနှင့် elastic force o-ring နှင့် elastic force o-ring နှင့်ပေါင်းစပ်ထားသည်။ ကောင်းမွန်သောတံဆိပ်ခတ်ခြင်း,
BD Type တံဆိပ်ခတ်လက်စွပ်သည် Plungers, Piston Rods နှင့် Hydraul Compines နှင့် Hydraulic ပစ္စည်းကိရိယာများနှင့်ဟိုက်ဒရောလစ်ပစ္စည်းကိရိယာများအတွက်အသုံးပြုသောပစ္စတင်များ, အင်္ဂါရပ်များ:
1 ။ တုန်ခါမှုဝန်များနှင့်ဖိအားမြင့်မားခြင်း
2 ။ ကောင်းသောဆန့်ကျင်ရေးနိုင်စွမ်း
3 ။ အဘယ်သူမျှမဝန်နှင့်အနိမ့်အပူချိန်အောက်တွင်တံဆိပ်ခတ်ခြင်း
4 ။ ကြမ်းတမ်းသောအလုပ်အခြေအနေများအတွက်သင့်တော်သည်

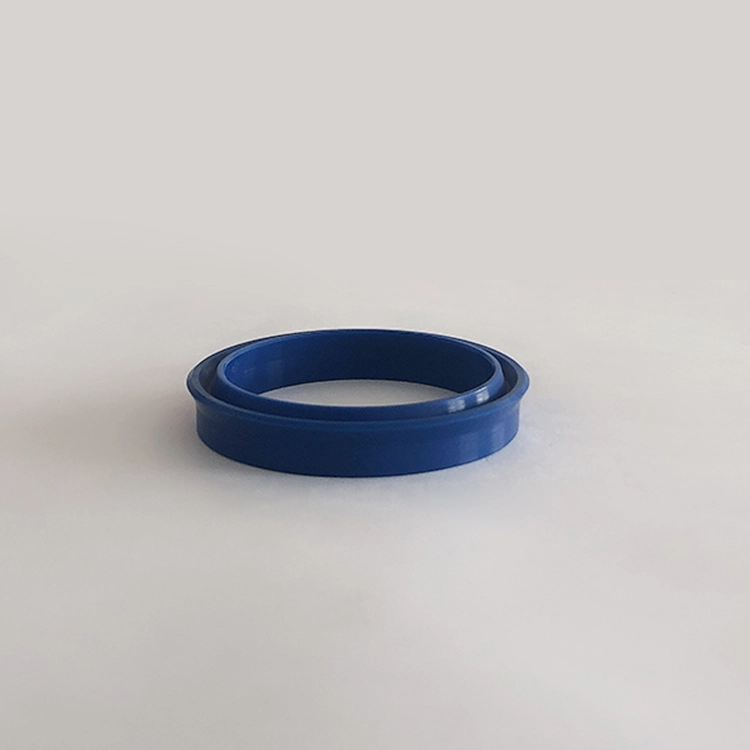

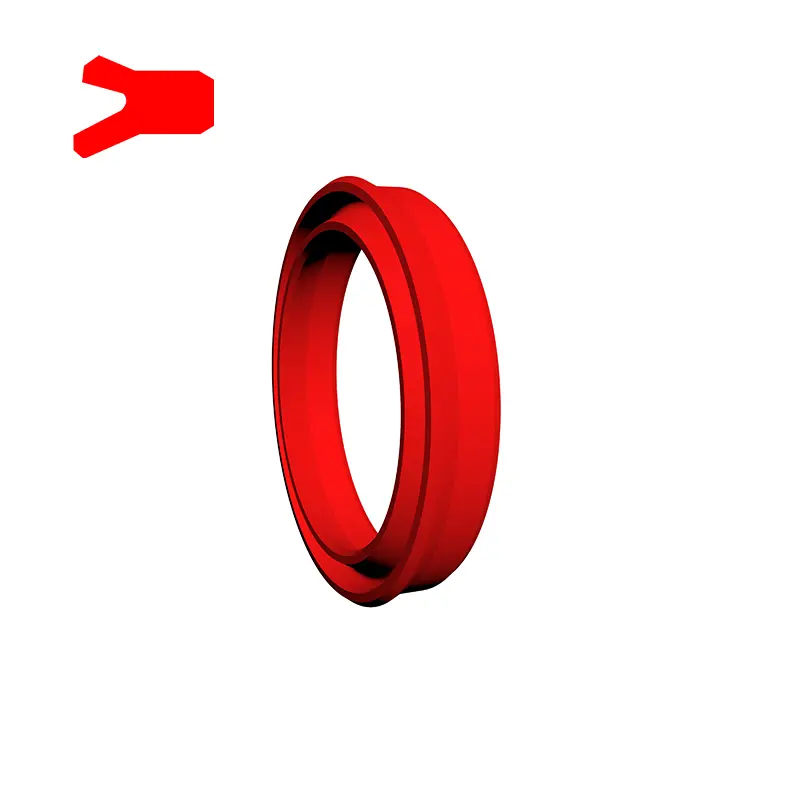

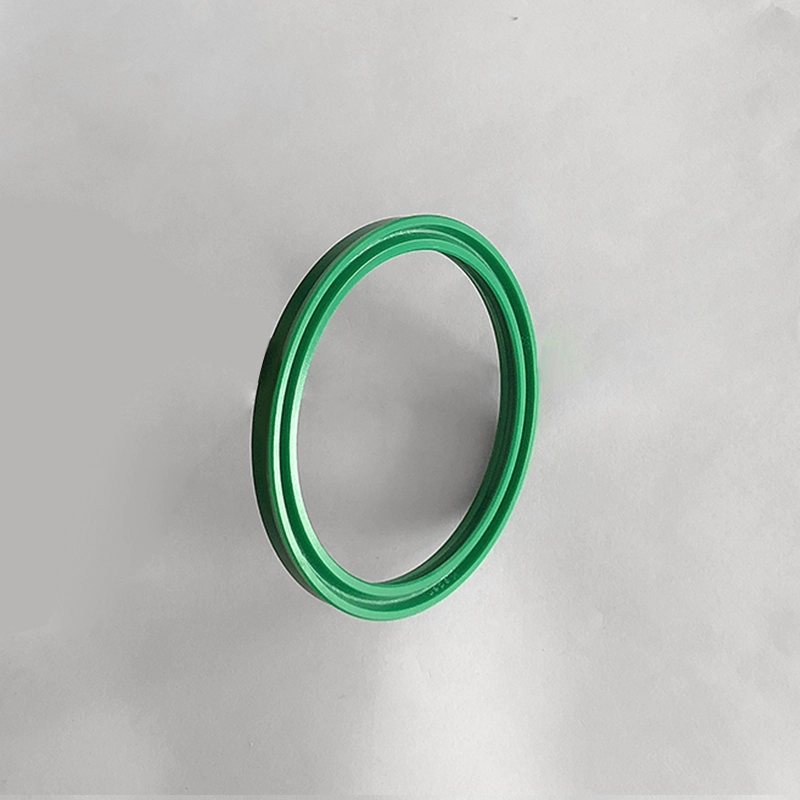

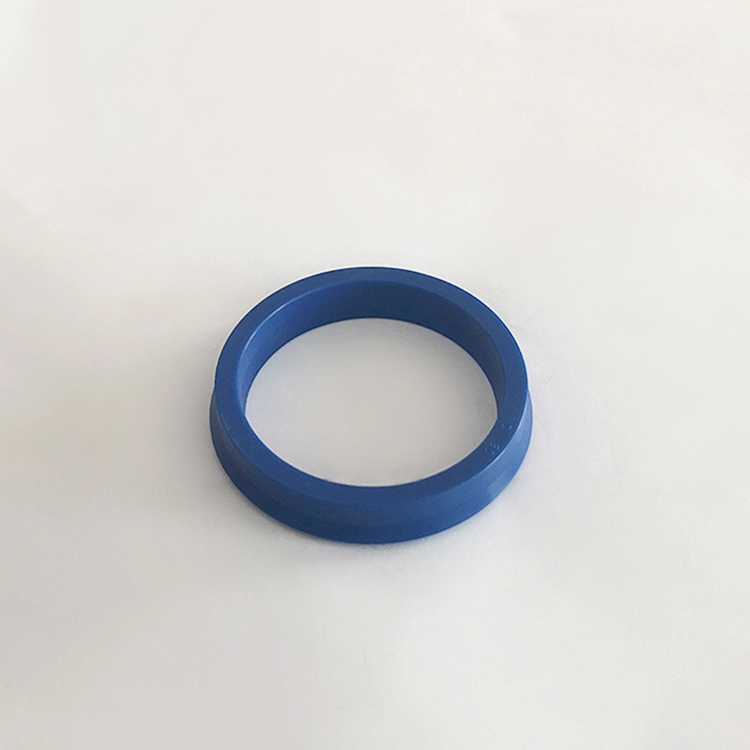

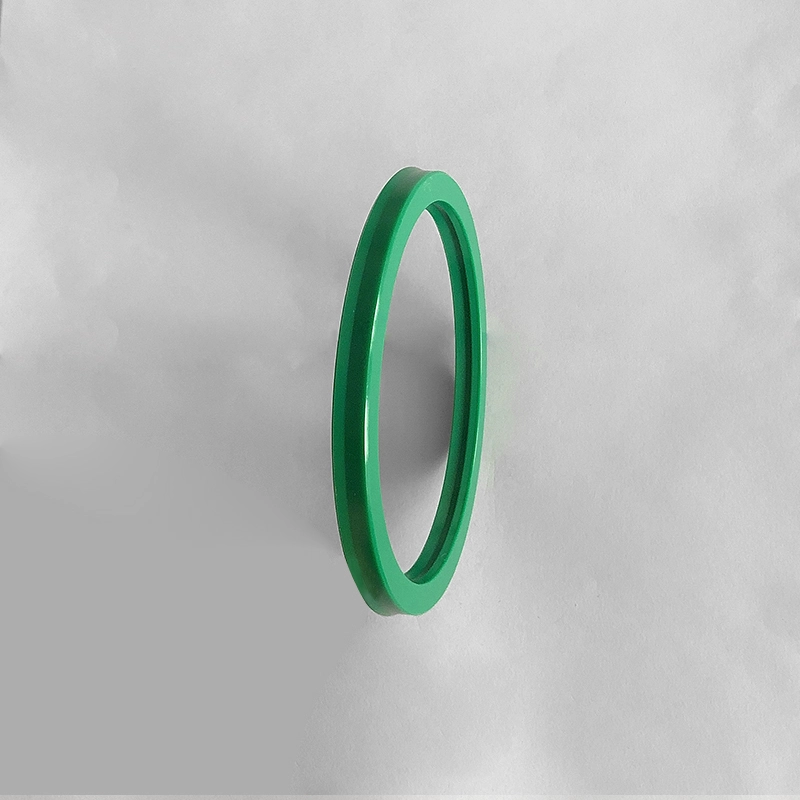

ရိုးတံအတွက် YXD အမျိုးအစားတံဆိပ်ခတ်လက်စွပ်သည်ပစ္စတင်လှံတံတွင်အထူးအသုံးပြုသောအချိုးမညီတံဆိပ်ခတ်ဖြစ်သည်။ Hydraulic အပြန်အလှန်ဆက်သွယ်မှုရွေ့လျားမှုတစ်ခုတံဆိပ်ခတ်ခြင်းနှင့်ကောင်းမွန်သောတံဆိပ်ခတ်ခြင်းစွမ်းရည်အတွက်သင့်တော်သည်။ 12 ~ 32MPA အနေဖြင့်အသုံးပြုသောအခါဖနောင့်တွင်ထိန်းထားသည့်လက်စွပ်တစ်ခုလိုအပ်သည်။ အဆိုပါ Groove JB / ZQ4265-97 စံနှင့်ကိုက်ညီသည်။ ၎င်း၏ဝိသေသလက္ခဏာများ:
1 ။ အလင်းဝန်နှင့်အလတ်စားဝန်များနှင့်သက်ဆိုင်သည်။
2 ။ မြင့်မားသောဖိအားနှင့်နိမ့်ဖိအားတံဆိပ်များအတွက်ကောင်းမွန်သောတံဆိပ်ခတ်ခြင်းစွမ်းရည်,
3 ။ အမျိုးမျိုးသောပစ္စည်းများရရှိနိုင်ပါသည်။ အလယ်အလတ်ခုခံစွမ်းဆောင်ရည်သည်ပိုမိုကျယ်ပြန့်သည်။
4 ။ ရိုးရှင်းသောဖွဲ့စည်းပုံနှင့်လွယ်ကူစွာတပ်ဆင်ခြင်းနှင့်ပြုပြင်ထိန်းသိမ်းမှု။

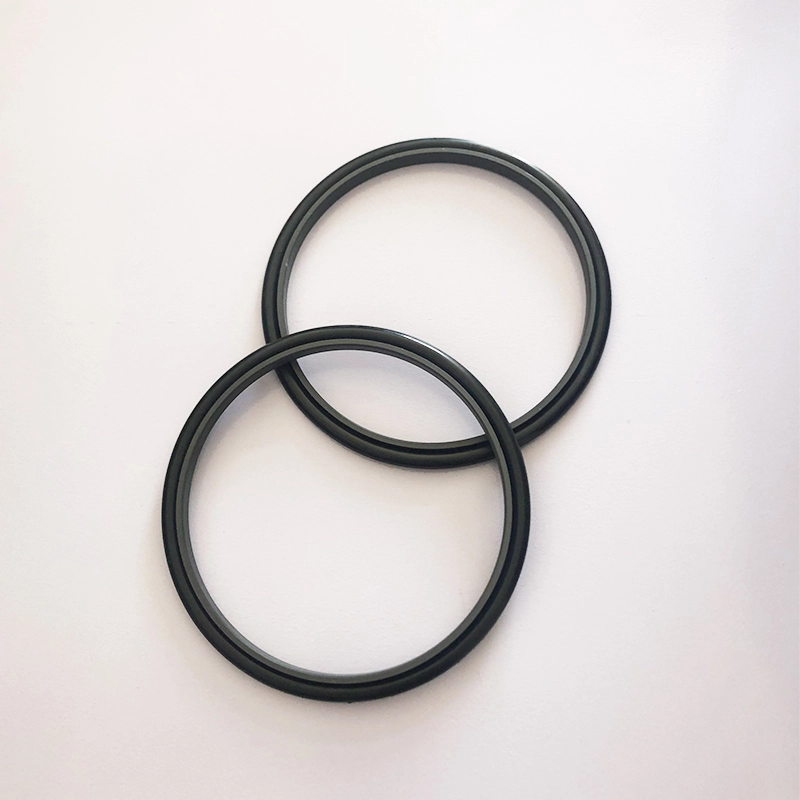

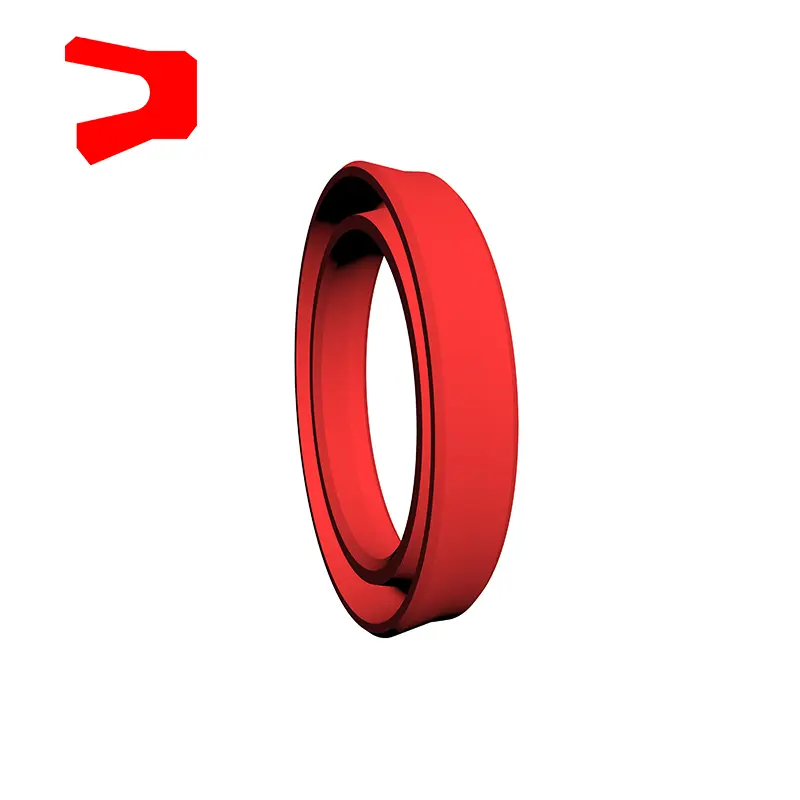

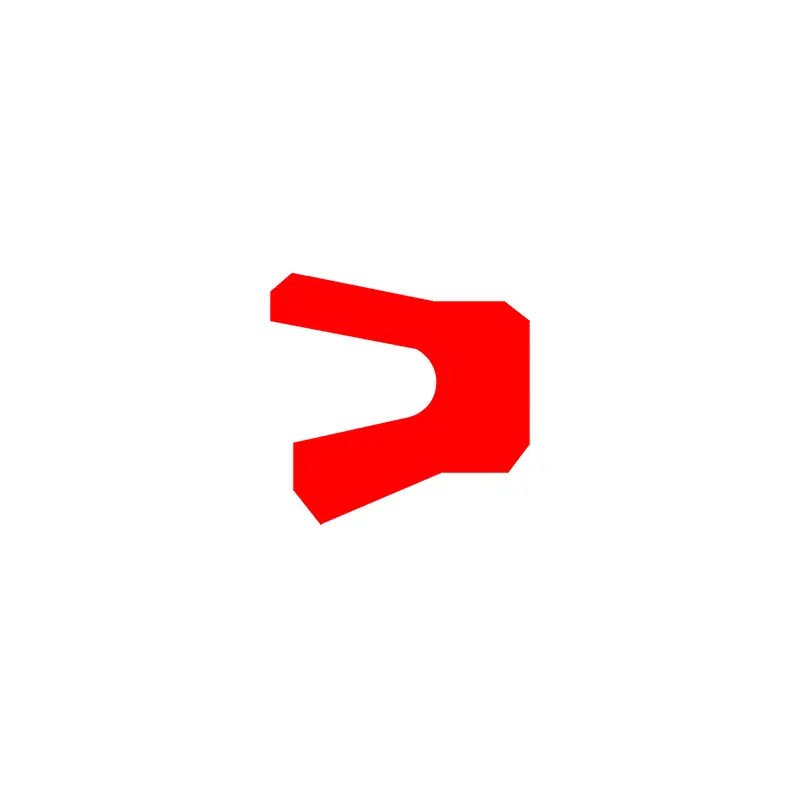

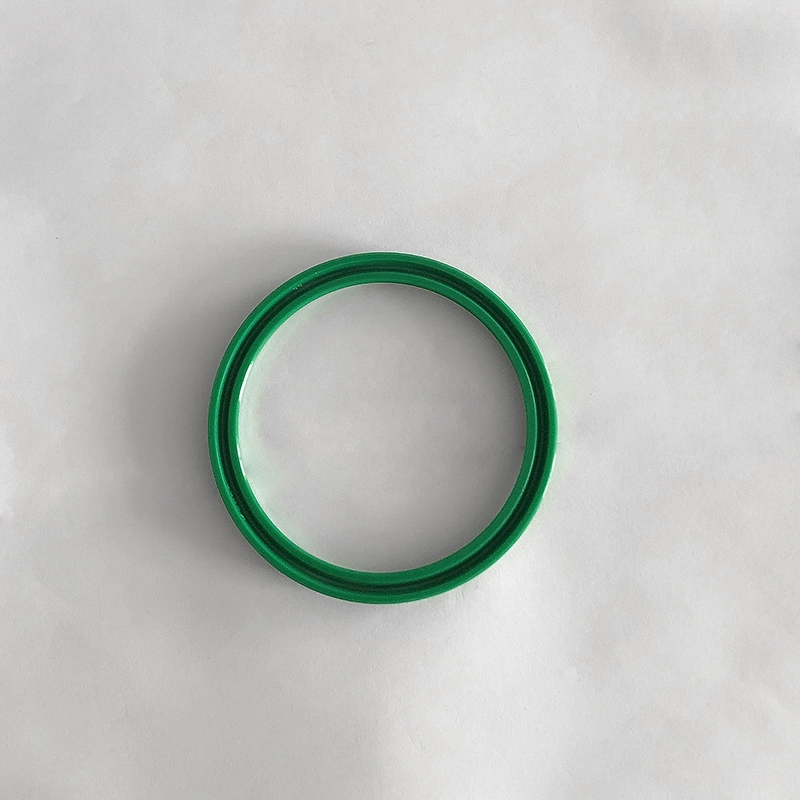

RCUS SEAL SEAL လက်စွပ်သည် Piston Rod ကိုအထူးအသုံးပြုသောပစ္စတင်လှံတံပေါ်တွင်အထူးသဖြင့်ဟိုက်ဒရောလစ်အပြန်အလှန်အသံဖြင့်တံဆိပ်ခတ်ခြင်းဖြင့်သင့်လျော်သောလျှပ်စစ်တံဆိပ်ခတ်ခြင်းဖြင့်သင့်လျော်သော piston ၏တံဆိပ်ခတ်ခြင်းအတွက်သင့်လျော်သည်။ အဆိုပါ Groove iso5597 စံနှင့်ကိုက်ညီ။ ၎င်းကိုတံဆိပ်ခတ်စနစ်တွင်အရန်တံဆိပ်ခတ်အဖြစ်အသုံးပြုသည်။ ၎င်း၏ဝိသေသလက္ခဏာများ:
1 ။ ကောင်းသောငြိမ်နှင့်တက်ကြွသောတံဆိပ်ခတ်စွမ်းဆောင်ရည်;
2 ။ တက်ကြွသောအခြေအနေများအောက်တွင်ခိုင်မာသောကျန်ရှိနေသောရေနံပြန်လည်ထူထောင်ရေးစွမ်းရည်,
3 ။ ရိုးရှင်းသောဖွဲ့စည်းပုံနှင့်လွယ်ကူစွာတပ်ဆင်ခြင်းနှင့်ပြုပြင်ထိန်းသိမ်းမှု။

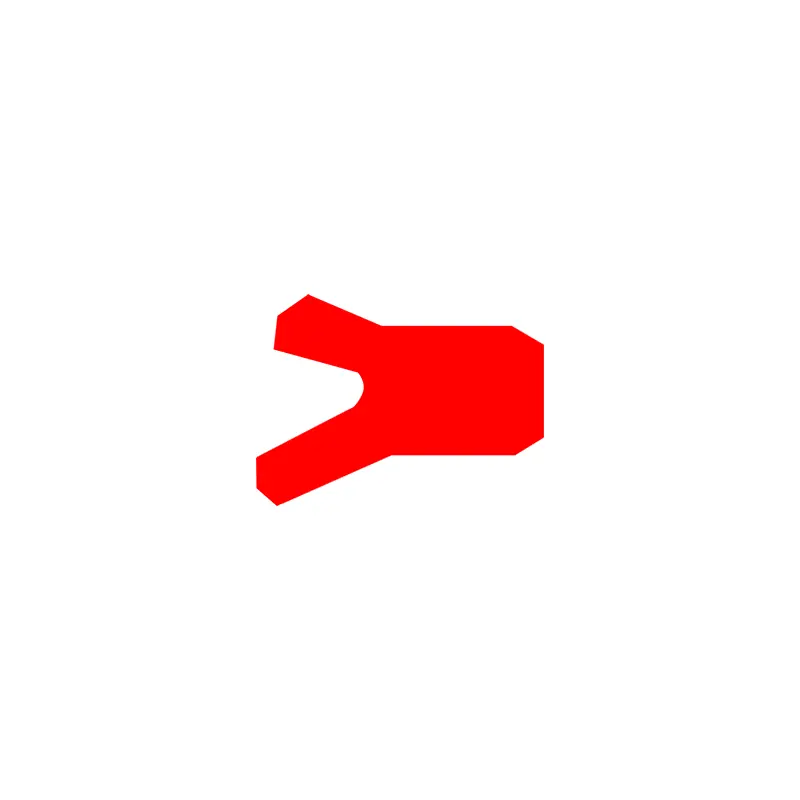

RCUSR SEALSE SEAL လက်စွပ်သည်ပစ္စတင်တံဆို့ပေါ်တွင်အထူးသဖြင့်ပစ္စတင်လှံတံပေါ်တွင်အထူးသဖြင့်ပစ္စတင်တံဆို့ပေါ်တွင်အရန်လက်စွပ်၏အတွင်းဘက်ခြမ်းတွင်အရန်နှုတ်ခမ်းဖြင့်အသုံးပြုသည်။ Hydraulic အပြန်အလှန်ဆက်သွယ်မှုရွေ့လျားမှုတစ်ခုတံဆိပ်ခတ်ခြင်းနှင့်ကောင်းမွန်သောတံဆိပ်ခတ်ခြင်းစွမ်းရည်အတွက်သင့်တော်သည်။ အဆိုပါ Groove iso5597 စံနှင့်ကိုက်ညီ။ ၎င်းကိုတစ် ဦး တည်းသို့မဟုတ်တံဆိပ်ခတ်စနစ်တွင်အဘယ်သူကိုအရန်တံဆိပ်ခတ်အဖြစ်အသုံးပြုနိုင်ပါသည်။ ၎င်း၏ဝိသေသလက္ခဏာများ:
1 ။ ကောင်းသောငြိမ်နှင့်တက်ကြွသောတံဆိပ်ခတ်စွမ်းဆောင်ရည်;
2 ။ ပွတ်တိုက်ခြင်း, ချောမွေ့သောလှုပ်ရှားမှု, ချောမွေ့သောလှုပ်ရှားမှု, တက်ကြွသောအခြေအနေများအောက်တွင်ခိုင်မာသောကျန်ရှိနေသောရေနံပြန်လည်ထူထောင်ရေးစွမ်းရည်,
3 ။ ရိုးရှင်းသောဖွဲ့စည်းပုံနှင့်လွယ်ကူစွာတပ်ဆင်ခြင်းနှင့်ပြုပြင်ထိန်းသိမ်းမှု။
ထုတ်ကုန်အင်္ဂါရပ်များနှင့် application များ:
ပစ္စည်းရွေးချယ်ခြင်း
1 ။ O-Ring ပစ္စည်းများထောက်ပံ့မှုကိုရွေးချယ်နိုင်သည် - R01 နိုက်ထိုက်ခြင်းရော်ဘာ (NBR), ro2 fluororubber (FKM) စသည်ဖြင့်ရွေးချယ်နိုင်သည်။
2 ။ လက်စွပ်ပစ္စည်းများတံဆိပ်ခတ်ခြင်း - PTFE2, PTFE3, PTFE4, PU စသည်တို့
RC15 ပစ္စည်းရွေးချယ်ရေး
1 ။ ဖိအားလက်စွပ် - Polytetrafluoroethylene, နိုက်ထရီဖာအထည်, fluororubber အထည်, နိုင်လွန်, နိုင်လွန်, polyoxymethylene
2 ။ V-ring ပစ္စည်း - Polytetrafluoroethylene, နိုက်ထန်ရော်ဘာ, နိုက်ထရွန်အထည်, ဖလိုရိုက်စ်,
3 ။ လက်စွပ်ပစ္စည်း, နိုက်ထြိအ 0 တ်အစား - နိုက်ထရွန်အထည်, fluororuber အထည်, နိုင်လွန်, polyoxymethylene, polytetrafluoroethylene
RCURTECTE SETOCECECTECE Polyurethane (PU)
အမှာစာမှာ -
Model RC11-40x55.1x6.3-ptfe3-r01 ကိုမှာယူပါ
Model RC11-B-40x55.1x6.3-ptfe3-r02 ကိုမှာယူပါ
Model-Rod အချင်း X Groove အချင်း X Groove X Groove အကျယ် PTFE3-Modified PTFE ပစ္စည်းကုဒ် R01, R02-O-O-O-O-O-O-O-O-O-O-O-O-O-O-O-TRETCE COMP
အမိန့်မော်ဒယ် RC12-40x55x7.5-ptfe3-r01
Model-Rod အချင်း X Groove အချင်း x Groove အကျယ် Ptfe3-Moded Tetrafluoroethylene ပစ္စည်း Code R01 စတုဂံလက်စွပ် code
အမိန့်မော်ဒယ် RC13-80-ptfe3-r01 သို့မဟုတ် spnc-80-ptfe3-r01
RC13 / Spnc-Model 80-Laxet အချင်း D PTFE3-PTFE3-PTFE ပစ္စည်းကုဒ် R01-O-Ring Temper Code
အမိန့်မော်ဒယ် RC14-80-ptfe3-r01 အမိန့်
RC14-Model 80-shaft အချင်း D အချင်း D Dihfe3-PTFE ပစ္စည်း Code R01-O-Ring ပစ္စည်းကုဒ်နံပါတ်
RC15
| ပုံစံ | ဝတ္တု | သက်ဆိုင်သောနယ်ပယ် | တံဆိပ်ခတ်ခြင်း |
| rc15-a | V-Ring: NBR အထည်, ဖိအားလက်စွပ်, Support Ring: NBR အထည် / PA / PTFE | ပုံမှန်အပူချိန်, မြင့်မားသောဖိအား | ကောင်းသော |
| rc15-b | V-Ring: FKM အထည်, ဖိအားလက်စွပ်, ပံ့ပိုးမှုလက်စွပ် - FKM အထည် / ptfe | မြင့်မားသောအပူချိန်, မြင့်မားသောဖိအား | ကောင်းသော |
| rc15-c | V-Ring: NBR, ဖိအားလက်စွပ်, Supply Ring: NBR အထည် / PA / PTFE | ပုံမှန်အပူချိန်, အလတ်စားနှင့်အနိမ့်ဖိအား | အလွန်ကောင်းမွန်သော |
| rc15-d | V-Ring: FKM, ဖိအားလက်စွပ်, Support Ring: FKM အထည် / ptfe | မြင့်မားသောအပူချိန်, အလတ်စားနှင့်အနိမ့်ဖိအား | အလွန်ကောင်းမွန်သော |
| rc15-e | V-Ring: NBR + NBR အထည်, ဖိအားလက်စွပ်, Support Ring: NBR အထည် / PA / PTFE | ပုံမှန်အပူချိန်, အလတ်စားနှင့်မြင့်မားသောဖိအား | အလွန်ကောင်းသည် |
| rc15-f | V-Ring: FKM + fkm အထည်ပေါင်းစပ်ခြင်း, ဖိအားလက်စွပ်, ပံ့ပိုးမှုလက်စွပ် - FKM အထည် / ptfe | မြင့်မားသောအပူချိန်, အလတ်စားနှင့်မြင့်မားသောဖိအား | အလွန်ကောင်းသည် |
| rc15-g | V-Ring, ဖိအားလက်စွပ်, Support Ring: PTFE1 / PTFE2 / PTFE3 / PTFE3 / PTFE4 | မြင့်မားသောအပူချိန်နှင့်မြင့်မားသောဖိအားတဖြည်းဖြည်းချင်းမီဒီယာ | ပုံမှန်ဖြစ်သော |
| rc15-h | V-Ring: Pu, Phather Ring, Support Ring: Pu / Pa / PTFE | ပုံမှန်အပူချိန်, အလတ်စားနှင့်မြင့်မားသောဖိအား | အလွန်ကောင်းသည် |
အမှာစာ roc15-A-40x25x222.5.5.5rc15-A-model dxdxl installation chamfer စည်းမျဉ်းများ
| လှံတံ d အချင်း | chamfer အရှည် zမိနစ် |
| 0 ~ 100 | 5 |
| 101 ~ 200 | 7.5 |
| 200 ~ 500 | 10 |
| > 500 | 12.5 |
V-shaped ပေါင်းစပ်ထားသောတံဆိပ်ခတ်သည် gasket ၏ axial အရွယ်အစားကိုညှိခြင်းဖြင့်အကောင်းဆုံးတံဆိပ်ခတ်ခြင်းနှင့်ပွတ်တိုက်မှုကိုရရှိနိုင်သည်။ ရေရှည်စစ်ဆင်ရေးအပြီးတွင်ကန ဦး wear သည် axial size ကိုညှိခြင်းဖြင့်တိုးချဲ့နိုင်သည်။ ညှိနှိုင်းမှုအခေါင်းပေါက်၏ချိန်ညှိထားသော axial အရွယ်အစားကို 1.025l ဖြစ်ရန်ဒီဇိုင်းပြုလုပ်ရန်အကြံပြုသည်။ ညှိနှိုင်းမှုပမာဏသည် 7.5% ဌဖြစ်သည်။
ပေျာက်
အမိန့်မော်ဒယ် SPN-D * d * l-ptfe3-rod အချင်း * groove အောက်ခြေအချင်း * groove အောက်ခြေအချင်း *
SPN Model PTFE3-Modified PTFE ပစ္စည်းကုဒ် R01-rectangular လက်စွပ် code
RC17
အမိန့်မော်ဒယ် RC17-D * l-l-ptfe3-rod အချင်း * groove အောက်ခြေအချင်း * groove အောက်ခြေအချင်း *
Gtd
TDMI
မိန်းမဂျီစီ
bd
အမိန့်မော်ဒယ်လ် Model BD40 * 55 * 11.4 လှံတံ× groove အချင်း×တံဆိပ်ခတ်
yxd
အမိန့်မော်ဒယ် YXD63x75x14-R01 ROD အချင်း× Groove အချင်း×တံဆိပ်ခတ်အမြင့် - ပစ္စည်းကုဒ်
RCur
အမိန့်မော်ဒယ် RCur63x73x73 × 10 ကြိမ်မြောက်ခါးအချင်း× groove အချင်း× seal seleg Seal Seal Seal Seal
အမိန့်မော်ဒယ် RCUSR63x73x6 ROD အချင်း× Groove အချင်း× seal sele အမြင့်

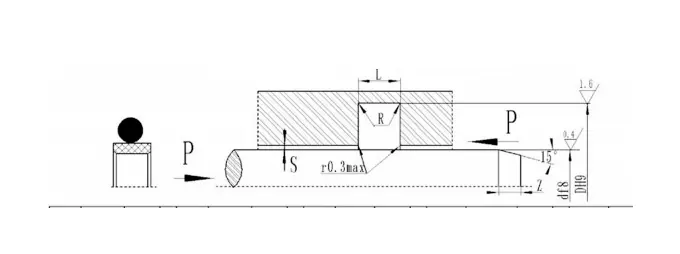

အသေးစိတ်အချက်အလက်

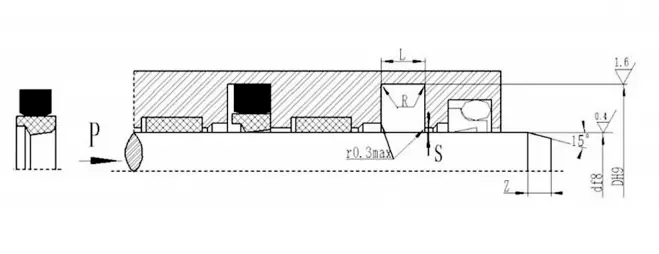

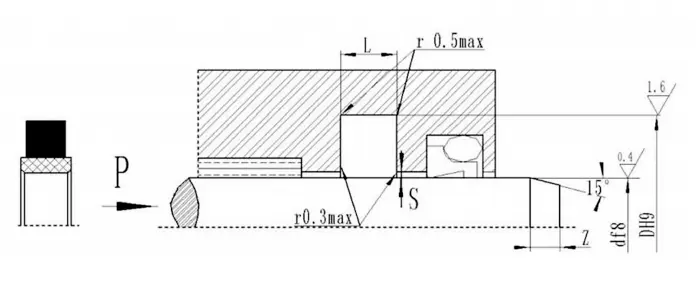

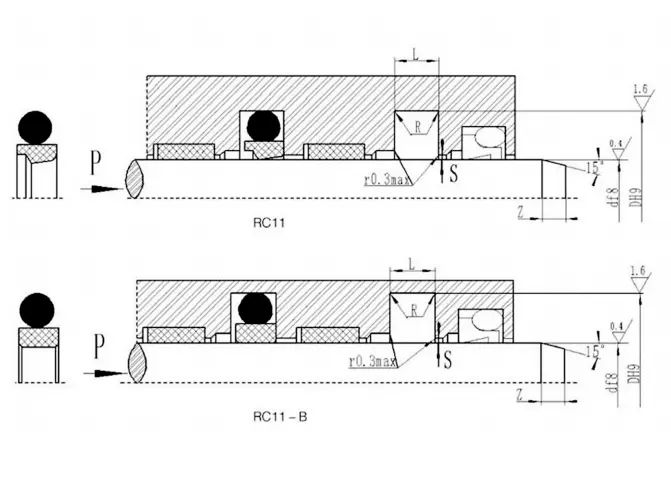

| RC11 အမျိုးသားအဆင့် (အသေးစိတ်ဖော်ပြချက်တွင်မည်သည့်အရွယ်အစားမဆိုထုတ်ကုန်များကိုထုတ်လုပ်နိုင်သည်) | |||||||||
| Standard Type D F8 RC11 rc11 -b |
Light DoD D F8 rc11-q rci1-b-q |
လေးလံသောဝန် D F8 rc11-z rc11-b-Z |
groove အချင်း h9 |
groove အကျယ် L+0.2 |
radial ရှင်းလင်းရေး Smax | ထောင့်ပတ်ပတ်လည် rမက်စငွေ |
chamfer Zမိနစ် |
o-ring ဝါယာကြိုးအချင်းO | |
| 0 ~ 20MPA | 20-40mpa | ||||||||
| 3 ~ 7.9 | 8 ~ 18.9 | - | d + 5 | 2.2 | 0.20 | 0.15 | 0.4 | 2 | 1.80 |
| 8 ~ 18.9 | 19 ~ 37.9 | 3 ~ 7.9 | + 7.5 d | 3.2 | 0.25 | 0.15 | 0.6 | 3 | 2.65 |
| 19 ~ 37.9 | 38 ~ 199.9 | 8 ~ 18.9 | + 11 | 4.2 | 0.25 | 0.2 | 1.0 | 4 | 3.55 |
| 38 ~ 199.9 | 200 ~ 255.9 | 19 ~ 37.9 | + 15.5 | 6.3 | 0.3 | 0.2 | 1.3 | 5 | 5.30 |
| 200 ~ 255.9 | 256 ~ 649.9 | 38 ~ 199.9 | + 21 | 8.1 | 0.35 | 0.25 | 1.8 | 7 | 7.00 |
| 256 ~ 649.9 | 650-999.9 | 200-255.9 | d + 24.5 | 8.1 | 0.35 | 0.25 | 1.8 | 7 | 7.00 |
| 650 ~ 999.9 | > 1000 | 256 ~ 649.9 | d + 28 | 9.5 | 0.5 | 0.3 | 2.5 | 8 | 8.60 |
| > 1000 | - | 650 ~ 999.9 | d + 38 | 13.8 | 0.7 | 0.6 | 3.0 | 10 | 12.0 |
| လှံတံအချင်းအကွာအဝေး f8 |
groove အချင်း DH9 |
groove အကျယ် L+0.2 |
radial ရှင်းလင်းရေး Sမက်စငွေ | ထောင့်ပတ်ပတ်လည် rမက်စငွေ |
chamfer Zမိနစ် |
|
| 0 ~ 20MPA | 20 ~ 40mpa | |||||
| 20 ~ 39.9 | d + 10 | 5 | 0.4 | 0.3 | 0.2 | 4 |
| 40 ~ 70.9 | + 15 | 7.5 | 0.4 | 0.3 | 0.3 | 5 |
| 71 ~ 200 | d + 20 | 10 | 0.5 | 0.4 | 0.4 | 6 |
| 200 ~ 309.9 | d + 25 | 12.5 | 0.6 | 0.5 | 0.4 | 8.5 |
| 310 ~ 539.9 | d + 30 | 15 | 0.7 | 0.6 | 0.8 | 10 |
| 540-699.9 | d + 35 | 17.5 | 0.8 | 0.7 | 1.2 | 12 |
| 700 ~ 1500 | + 40 | 20 | 0.8 | 0.7 | 1.2 | 14 |
| မှတ်စု: ဖိအားများ> 40 MPA အတွက် SEAL ROSH area ရိယာ smax သည် H8 / 18 Fit သည်းခံစိတ်ကိုအသုံးပြုသည်။ | ||||||
| ရိုးအချင်းအကွာအဝေး f8 |
Groove Diameter D H9 | groove အကျယ် L+0.2 |
ဝိုင်းထောင့် rမက်စငွေ |
radial ရှင်းလင်းရေး Smax |
chamfer Zmin |
o-ring ဝါယာကြိုးအချင်း dO |
|
| ဟိုက်ဒရောလစ်အသုံးပြုမှုသည် | pneumatic နှင့်ဟိုက်ဒရောလစ်အနိမ့်ပွတ်တိုက်ဘို့ | ||||||
| 3 ~ 10 | + 3 | d + 3.5 | 2.5 | 0.4 | 0.2 | 3 | 1.9 |
| 10 ~ 22 | + 4 | d + 4.6 | 3.2 | 0.6 | 0.3 | 4 | 2.4 |
| 22 ~ 50 | + 6 | + 6.6 | 4.7 | 1 | 0.3 | 5 | 3.5 |
| 48 ~ 150 | d + 10 | d + 10.6 | 7.5 | 1 | 0.35 | 6 | 5.7 |
| 150 ~ 1500 | + 15 | d + 15.6 | 11.0 | 2.5 | 0.4 | 8 | 8.6 |
| ရိုးအချင်းအကွာအဝေး f8 |
groove အချင်း h9 |
groove အကျယ် ြဌ+0.2 | ဝိုင်းထောင့် rမက်စငွေ |
radial ရှင်းလင်းရေး S |
chamfer Z |
o-ring ဝါယာကြိုးအချင်း dO |
| 8 ~ 17 | + 5.2 | 3.8 | 0.6 | 0.25 | 3 | 2.65 |
| 18 ~ 39 | + 6.6 | 4.8 | 1 | 0.3 | 4 | 3.55 |
| 40 ~ 108 | d + 10 | 7.3 | 1.3 | 0.35 | 6 | 5.30 |
| 109 ~ 1500 | + 13 | 9.5 | 1.8 | 0.4 | 8 | 7.00 |
| မှတ်ချက် - 0 င်အချင်း≤ 30mm, Open Groove ကိုအကြံပြုသည်။ | ||||||

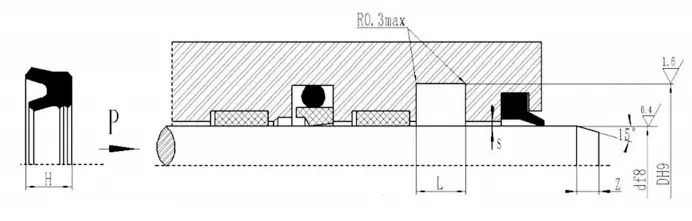

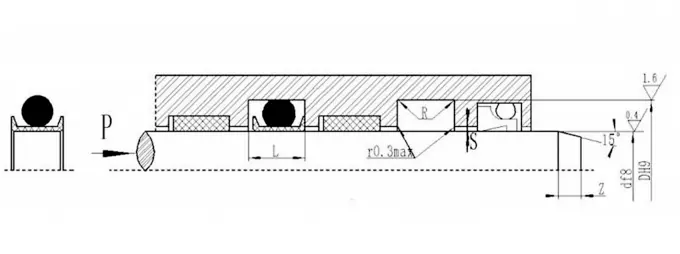

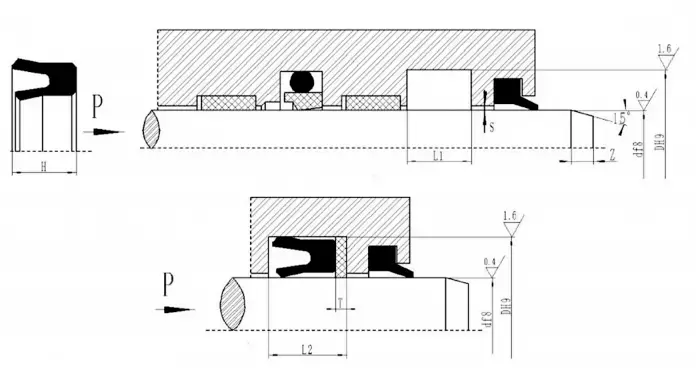

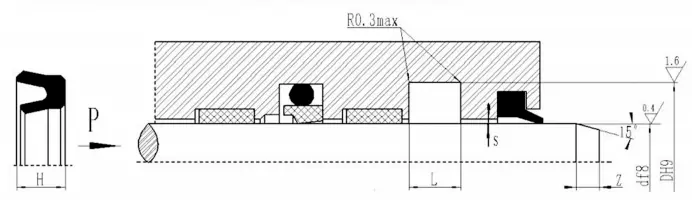

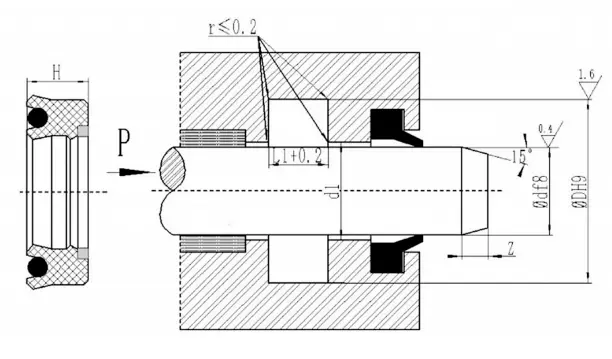

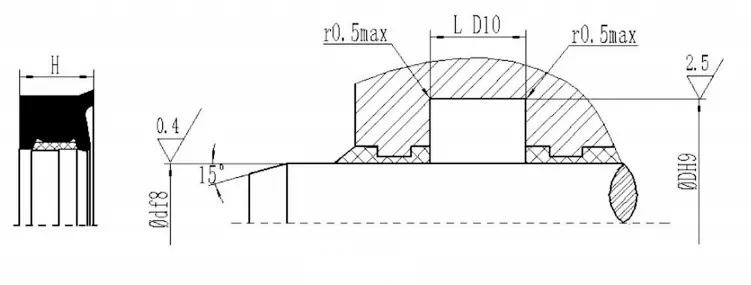

| installation dimensions | Chamfer အရှည် | |||||
| လှံတံ DF8 | outer အချင်း groove DH9 | slot အကျယ် ဌ D10 | အမြင့်ကိုတံဆိပ်ခတ် ဆုတောင်းပါ |
|
လှံတံအချင်းအကွာအဝေး | Chamfer အရှည် အီး |
| 20-56 | d + 10 | 16 | 15 |
|
20-59 | 6 |
| 57-140 | + 13 | 16 | 15 |
|
60-104 | 7 |
| > 140 | + 15 | 16 | 15 |
|
105-299 | 10 |
|
|
|
|
|
|
300-650 | 15 |

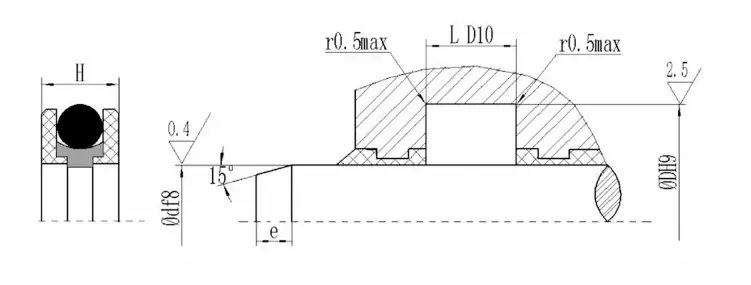

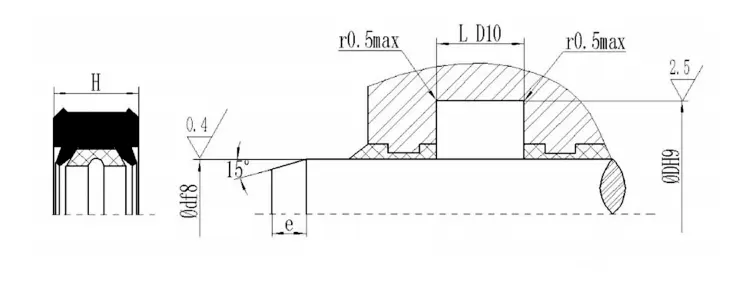

| installation dimensions chamfer အရှည် | ||||||
| လှံတံ DF8 | outer အချင်း groove DH9 | slot အကျယ် ဌ D10 | အမြင့်ကိုတံဆိပ်ခတ် ဆုတောင်းပါ |
|
လှံတံအချင်းအကွာအဝေး | Chamfer အရှည် အီး |
| 20-39 | d + 7.2 | 4 | 3.5 |
|
20-59 | 6 |
| 40-79 | d + 10 | 5 | 4.5 |
|
60-104 | 7 |
| 80-100 | + 13.8 | 7.5 | 7 |
|
105-299 | 10 |
| 101-250 | d + 20 | 10 | 9.5 |
|
300-650 | 15 |
| 250-600 | d + 30 | 15 | 14.5 |
|
|
|
| > 600 | + 40 | 20 | 19.5 |
|
|
|
| ဖိအား / MPA | extrusion ကွာဟမှု sမက်စငွေ | |
| လှံတံ d diam60mm | လှံတံအချင်း> 60 မီလီမီတာ | |
| ≤5 | 0.4 | 0.5 |
| ≤10 | 0.3 | 0.4 |
| ≤20 | 0.2 | 0.3 |
| ≤30 | 0.15 | 0.2 |
| ≤40 | 0.1 | 0.15 |
