ဟိုက်ဒရောလစ်တံဆိပ်ခတ်လမ်းညွှန်ဒြပ်စင်

ကျွန်ုပ်တို့၏အခြားဟိုက်ဒရောလစ်တံဆိပ်ခတ်ထားသောတံဆိပ်များကဲ့သို့သောဟိုက်ဒရောလစ်တံဆိပ်ခတ်ဒြပ်စင်သည်ကျွန်ုပ်တို့၏အခြားဟိုက်ဒနာရောဂါတံဆိပ်များကဲ့သို့တိကျသော subdivision models များရှိသည်။ Ruichen Seals သည်ထုတ်ကုန်ဖွံ့ဖြိုးတိုးတက်မှုနှင့်အရည်အသွေးထိန်းချုပ်မှုကိုအမြဲတမ်းထိန်းသိမ်းထားသည်။ မော်ဒယ်တစ်ခုစီသည်မတူညီသောဒီဇိုင်းနှင့်ထုတ်လုပ်မှုဆိုင်ရာလက္ခဏာများရှိပြီး၎င်း၏အဓိကပစ်မှတ်ထားသောလုပ်ငန်းခွင်အခြေအနေများနှင့် application များရှိသည်။

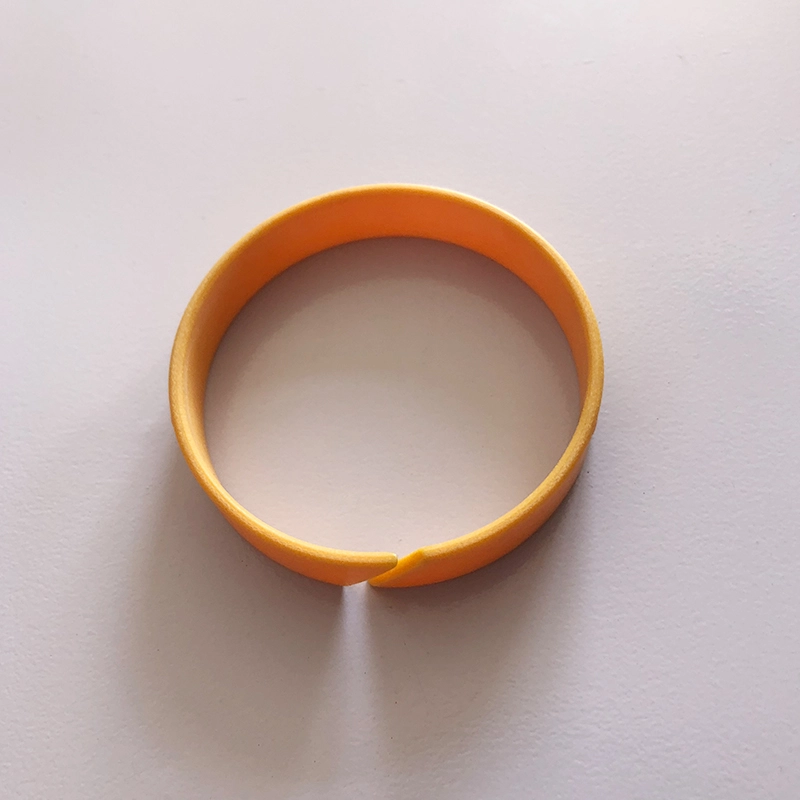

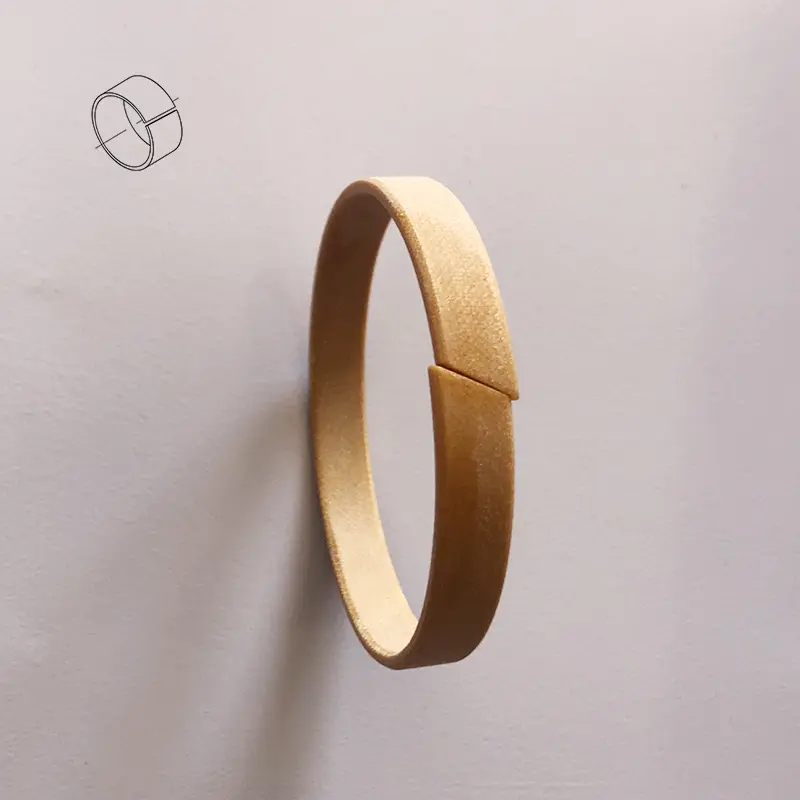

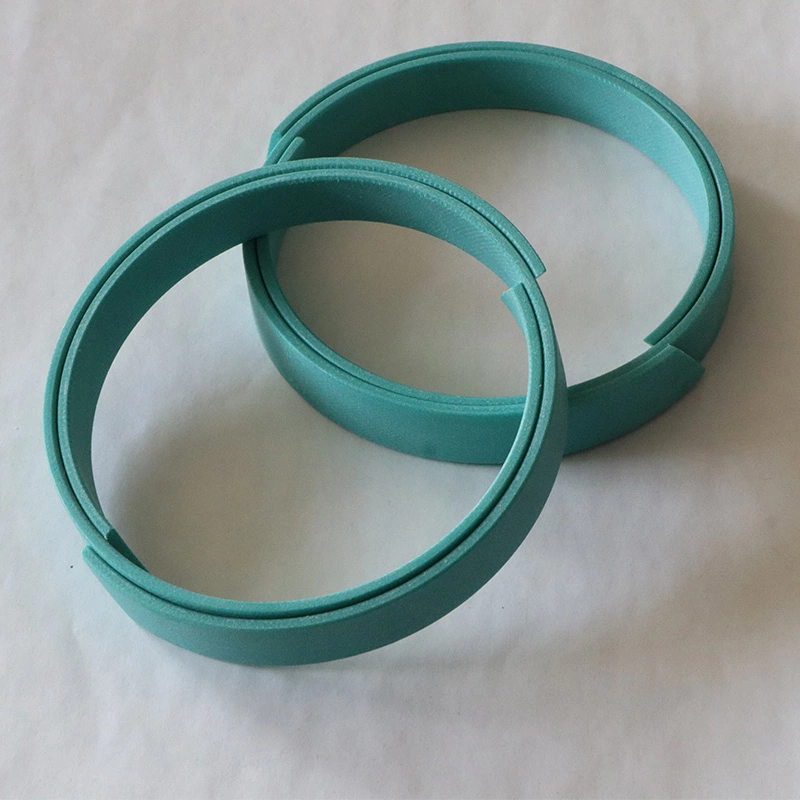

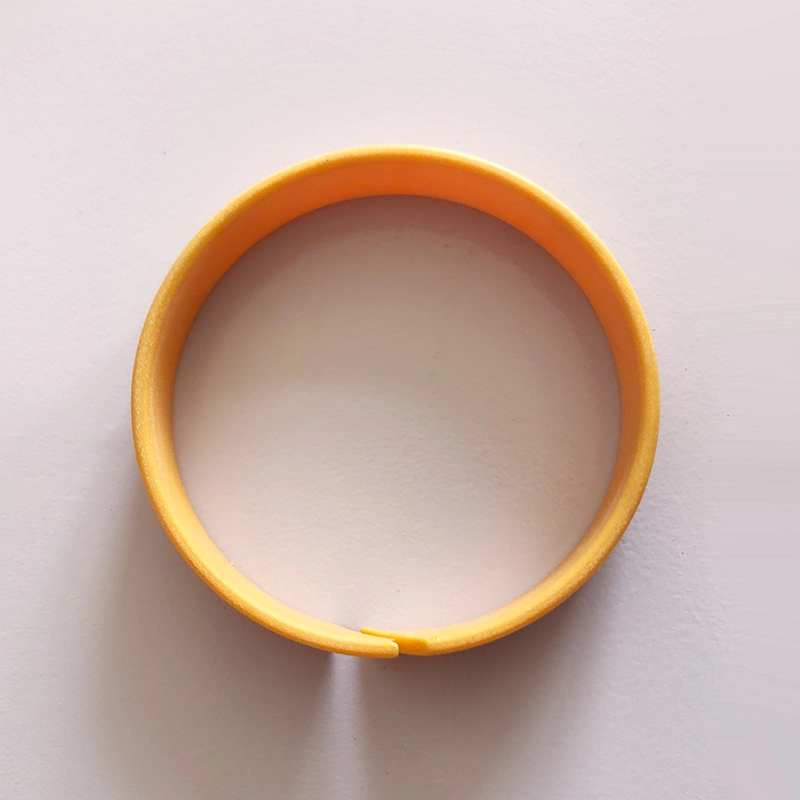

RC1081 အားဖြည့် PolytettraethyleterytreethyleneGelege လမ်းညွှန်ခါးပတ်တွင် PTFE ပစ္စည်းများကိုကြေးဝါအမှုန့်နှင့်အခြားပစ္စည်းများဖြိုခွဲခြင်းကြောင့် 0 တ်ဆင်ခြင်း, RC1082 အထည် - အားဖြည့် phenolic conferencion ခါးပတ်သည် PTFE လမ်းညွှန်ခါးပတ်ထက် ptfe လမ်းညွှန်ခါးပတ်ထက်ပိုမိုမြင့်မားသော radial ဝန်စွမ်းရည်ရှိသည်။ လမ်းညွှန်ခါးပတ်နှစ်ခုလုံးကို Rolls တွင်ဖော်ပြထားသည်။ ၎င်းသည်လွယ်ကူစွာတပ်ဆင်ရန်လွယ်ကူစွာတပ်ဆင်ရန်နှင့်လျှောမျက်နှာပြင်ပေါ်တွင်သတ္တုအဆက်အသွယ်များကိုရှောင်ရှားနိုင်သည်။

Support Ring သည်ဟိုက်ဒရောလစ်ဆလင်ဒါ၏အရေးကြီးသောအခြေခံအစိတ်အပိုင်းဖြစ်သည်။ ကမ္ဘာပေါ်ရှိလျှောထားသောလက်စွပ်ပေါင်းစပ်ထားသောတံဆိပ်များနှင့်ပျော့ပျောင်းသောဖွဲ့စည်းတည်ဆောက်ပုံများဖွံ့ဖြိုးတိုးတက်ရေးကိုလိုက်လျောညီထွေဖြစ်အောင်ပြုလုပ်နိုင်ရန်အတွက်ကျွန်ုပ်တို့၏ကုမ္ပဏီသည်အထည်အားဖြည့် phenolic ပံ့ပိုးမှုစင်တာများ (ခါးပတ်) ကိုအောင်မြင်စွာတီထွင်နိုင်ခဲ့သည်။ နှစ်ပေါင်းများစွာအမှန်တကယ်အသုံးပြုမှုကဤထုတ်ကုန်သည်အလားတူနိုင်ငံခြားထုတ်ကုန်များ၏အရည်အသွေးအဆင့်သို့ရောက်ရှိခြင်းသို့မဟုတ်ကျော်လွန်ပြီးအသုံးပြုသူများကကျယ်ပြန့်စွာချီးမွမ်းခြင်းခံရသည်။ ကျွန်ုပ်တို့၏ကုမ္ပဏီမှထုတ်လုပ်သောပံ့ပိုးမှုစင်များ (ခါးပတ်) ၏စွမ်းဆောင်ရည်စားပွဲပေါ်မှာကိုရည်ညွှန်းအဖြစ်အသုံးပြုနိုင်သည်။ အပြန်အလှန်ယိုယွင်းနေသောဟိုက်ဒရောဟianအတုဆလင်ဒါ၏ပစ္စတင်နှင့်ပစ္စတင်လှံတံသည်အထောက်အပံ့နှင့်လမ်းညွှန်ရေးအခန်းကဏ် play မှပါ 0 င်သည်။

ပစ္စတင်အတွက်ပစ္စတင် Piston Rod Rod Rod Rod Rocide Ring အတွက် RCS Non-Metallic လမ်းညွှန်ကွင်း

ဟိုက်ဒရောလစ်ဆလင်ဒါတွင်အသုံးပြုထားသောပစ္စတင်သို့မဟုတ်ပစ္စတင်လှံတံအတွက် 0 တ်ဆင်ကွင်းသည်လမ်းညွှန်အကျိုးသက်ရောက်မှုရှိသည်။ တစ်ချိန်တည်းမှာပင် 0 တ်စုံလက်စွပ်သည်ဟိုက်ဒရောလစ်ဆလင်ဒါတွင်သတ္တုအဆက်အသွယ်များကိုကာကွယ်နိုင်သည်။ Metal We Wear ကွင်းများနှင့်နှိုင်းယှဉ်လျှင် Metallic Wear ကွင်းများတွင်အားသာချက်များရှိသည်။ ၎င်းတို့အနက်အထည် - အားဖြည့်ဖိအားနှင့် PTFE လမ်းညွှန်ကွင်းများသည် On-site ဖြတ်တောက်ခြင်းနှင့်အသုံးပြုရန်အဆင်သင့်ဖြစ်သည့်အမျိုးအစားများတွင်ရရှိနိုင်သည်။

1 ။ ကောင်းသောဝတ်ဆင်ခုခံ

2 ။ သတ္တုအဆက်အသွယ်ကိုရှောင်ပါ

3 ။ စက်မှုတုန်ခါမှုကိုဖိနှိပ်နိုင်သည်

4 ။ 0 တ်ဆင်ကွင်း၏ဗဟိုပြုအကျိုးသက်ရောက်မှုကြောင့်ပိုကြီးတဲ့ radial ရှင်းလင်းရေးခွင့်ပြု

5 ။ ရိုးရှင်းသော groove နှင့် install ရန်လွယ်ကူသည်

အထက်ဖော်ပြပါအားသာချက်များအပေါ် အခြေခံ. ပြုပြင်ထိန်းသိမ်းမှုနိမ့်ကျမှုနိမ့်ကျခြင်းသည်ကျယ်ပြန့်စွာအသုံးပြုသည်

လက်

GFAI သည်ပစ္စတင်လှံတံကိုထောက်ခံအားပေးသည့်ပစ္စတင်လှံတံအတွက်လက်ရေးလက်ဖြစ်သည်။ ပစ္စတင်လှံတံကိုထောက်ခံအားပေးသည့်ပစ္စတင်လှံတံအတွက်လက်ချင်းစီနှင့် GFI တို့လက်များကိုလမ်းညွှန်

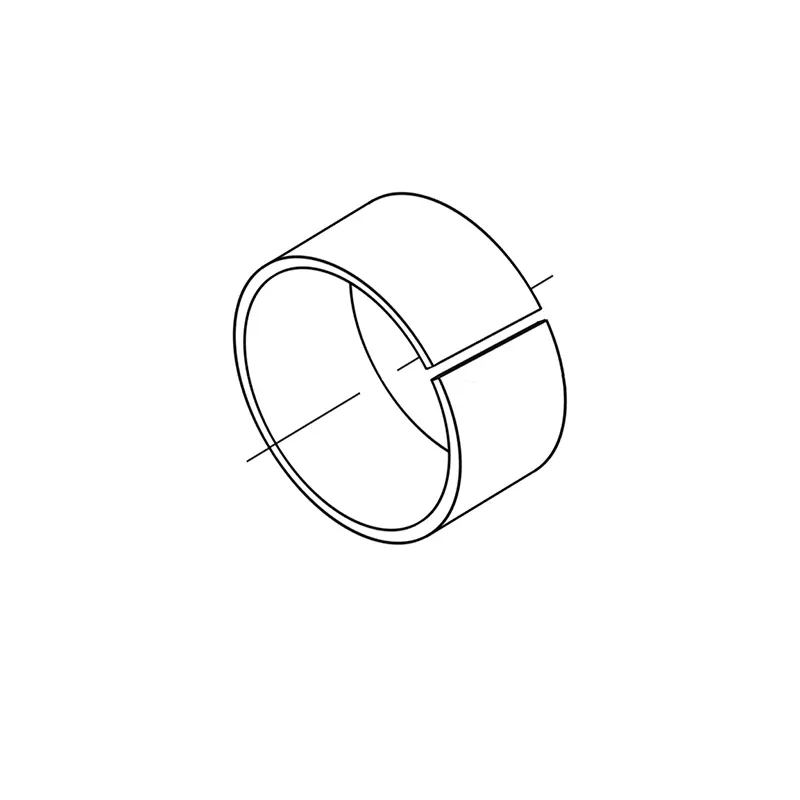

RCSF-1 လမ်းညွှန်လက်စွပ်ဖြင့်သံမဏိပြားများ, ကြေးဝါအမှုန့်များနှင့်အပြည့်အဝ sinmentrated နှင့် polytetrafluoroethylene ရောနှောခြင်းနှင့်အမျှင်များအရောအနှောများဖြင့်ပြုလုပ်ထားသည်။ အင်္ဂါရပ်များ: 1 ။ PTFE နှင့်အမျှင်ဓာတ်များအရောအနှောသည် 0.01-0.03 မီလီမီတာဖြစ်ပြီး dual-surface ကိုကာကွယ်ရန်အတွက်ပြောင်းရွှေ့သောရုပ်ရှင်ကိုဖွဲ့စည်းသည်။ 2 ။ ကြေးနီအမှုန့်အလွှာသည် 0.2-0.3 မီလီမီတာရှိပြီးကောင်းမွန်သော 0 န်ဆောင်မှုပေးနိုင်သောစွမ်းရည်နှင့် 0 တ်ဆင်ခြင်း, ကောင်းမွန်သောအပူချိန်, 3 ။ ကာဗွန်သံမဏိ, ကောင်းသောဝန်စွမ်းဆောင်ရည်နှင့်အပူစီးကူးညှိပေးခြင်း။

RCFB အမျိုးအစား Bronze လမ်းညွှန်လက်စွပ်ကို Cusn8 ကြေးနီစီမံကိန်းဖြင့်ပြုလုပ်ထားသော bronze ဖြင့်ပြုလုပ်ထားပြီးမြင့်မားသောဝန်စွမ်းရည်နှင့်ခံနိုင်ရည်ရှိသည့်ချွေတာသောချုံပုတ်တစ်ခုဖြစ်သည်။ RCFB090 ထုတ်ကုန်၏လုပ်ဆောင်မှုမျက်နှာပြင်ကိုပုံမှန်စိန်ရေနံတွင်းများနှင့်ဖုံးလွှမ်းထားသည်။ RCFB092 ထုတ်ကုန်များ၏လုပ်ငန်းခွင်မျက်နှာပြင်သည်ရေနံသိုလှောင်မှု၏အခန်းကဏ် play မှပါ 0 င်သည်။ လှုပ်ရှားမှု၏အစတွင်ရေနံရုပ်ရှင်ဇာတ်ကားကိုပိုမိုလွယ်ကူစေရန်, ကန ဦး ပွတ်တိုက်မှုခုခံမှုကိုလျှော့ချရန်ပိုမိုလွယ်ကူသည်။

ထုတ်ကုန်အင်္ဂါရပ်များနှင့် application များ:

အမှာစာမှာ -

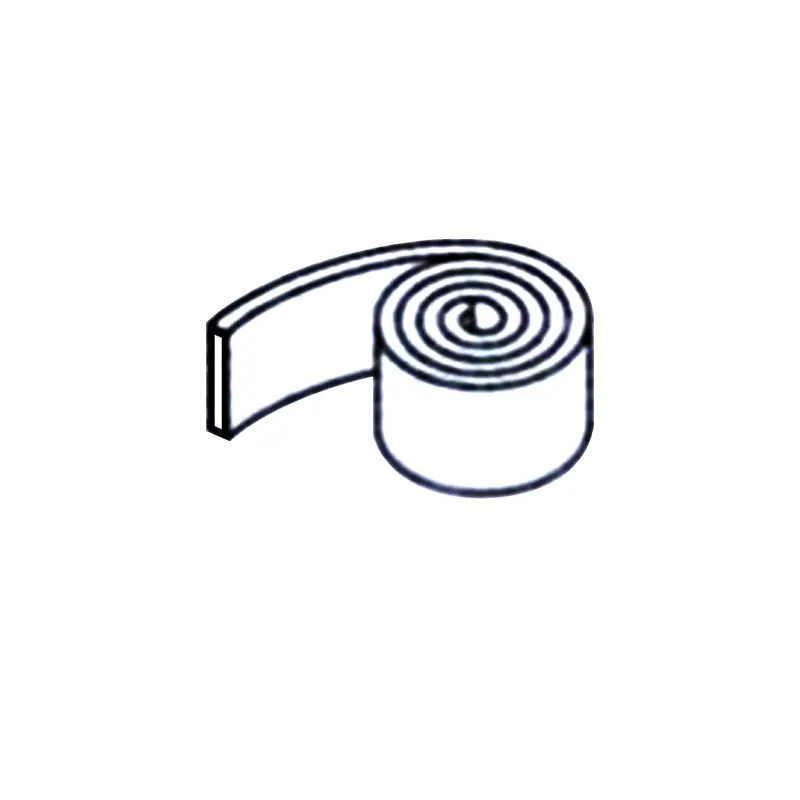

PTFE လမ်းညွှန်တိပ်အမိန့်ဥပမာ RC1081-9.7x2.5

Phenolic အထည်လမ်းညွှန်တိပ်အမိန့်ဥပမာ RC1082-9.7x2.5

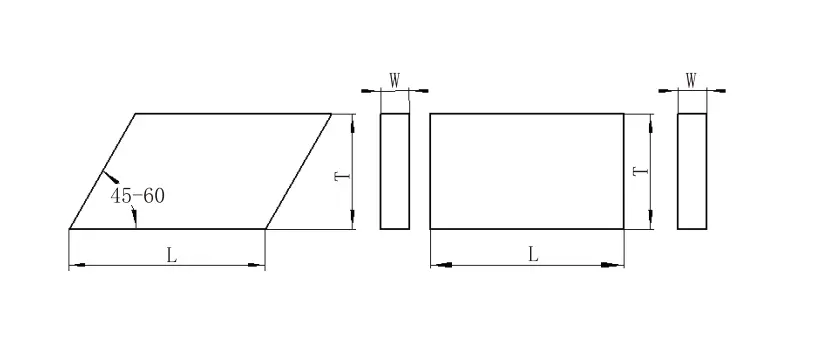

အရှည်တွက်ချက်မှုဖြတ်တောက်ခြင်း

အဘို့အ hold: l = 3.1 (d + w) အဘို့အအပေါက်များအတွက်: ဌ = 3.1 (D-W)

L --- လက်စွပ်အရှည် D - roll အချင်း - အပေါက်အချင်း - အရိပ်အပေါက် - - လက်စွပ်အထူ z --- ဖြတ်တောက်ခြင်း

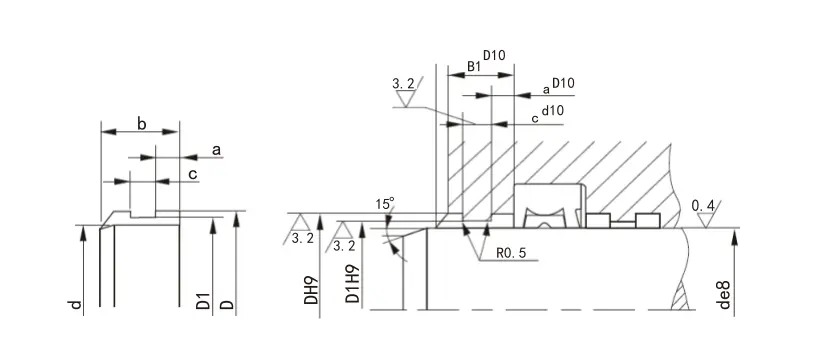

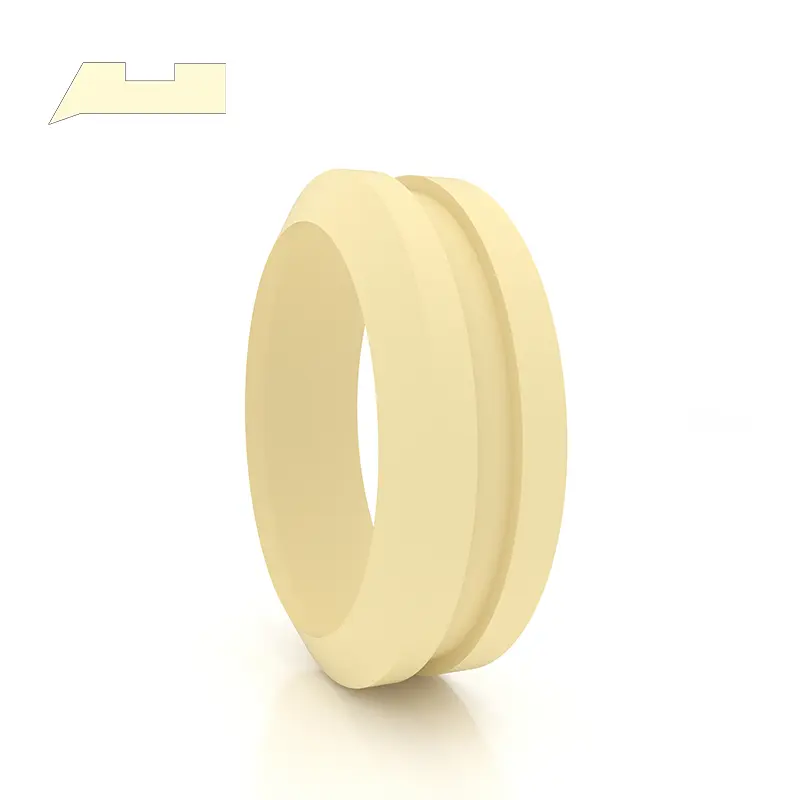

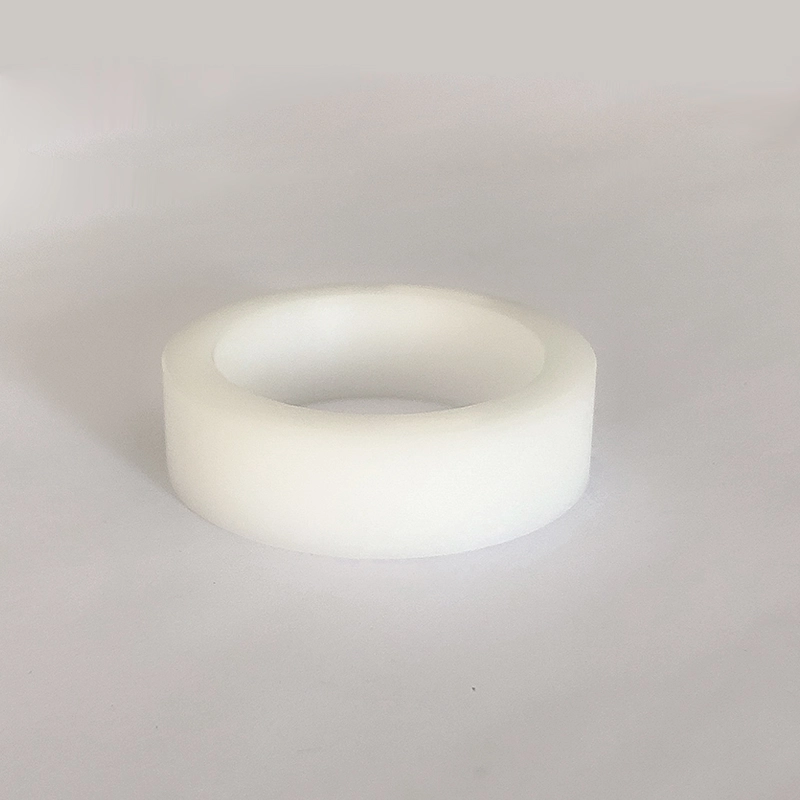

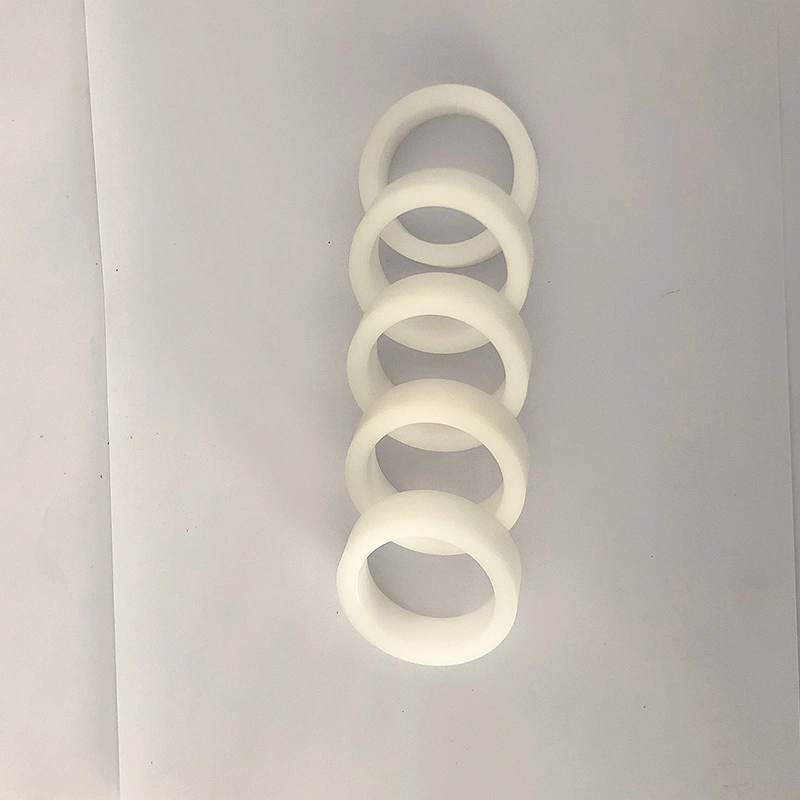

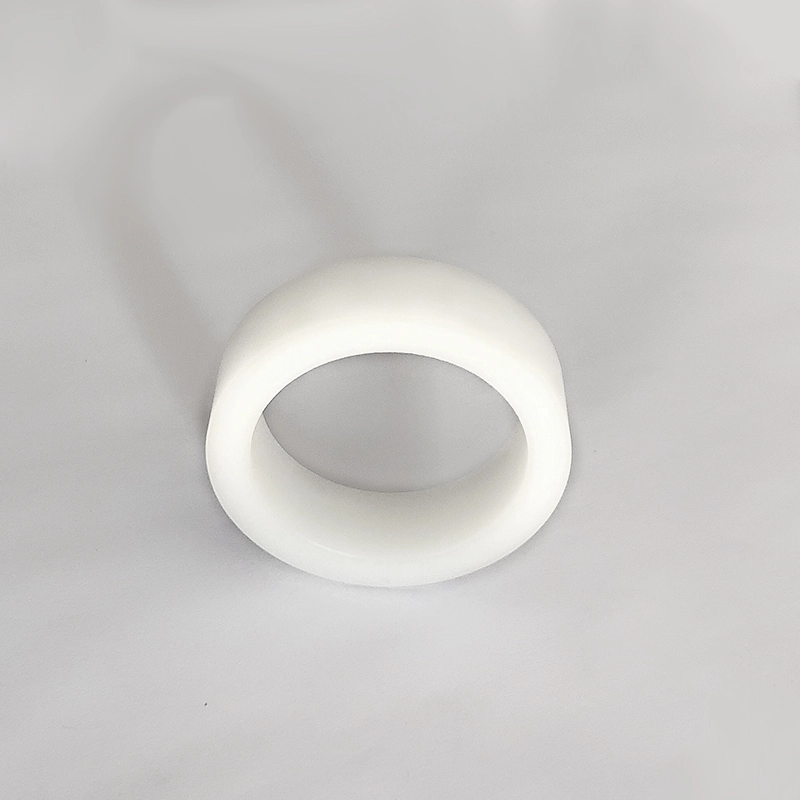

လက်ရှည် Gfai

1 ။ စွမ်းဆောင်ရည်နှင့်အသုံးပြုမှု - ပစ္စတင်လှံတံကိုထောက်ခံအားပေးသည့်ပစ္စတင်လှံတံအတွက်ပစ္စတင်ဆန်လှံတံအတွက်လက်ရေးလက်များဖြစ်သည်။

2 ။ ပစ္စည်း - နိုင်လွန် PA, polyoxymethylene pom နှင့် polytetrafluoroethylene ptfe ptfe ။

3 ။ အလုပ်လုပ်သောအခြေအနေများ - အလုပ်လုပ်သောအပူချိန်: -55 + 225 ° C (PTFE ကို 120 ဒီဂရီအထက်တွင်အသုံးပြုသည်) ။

4 ။ Design Standard: ဒီဇိုင်းရေးဆွဲခြင်းနှင့်ရွေးချယ်ခြင်းကိုဒီဇိုင်းရေးဆွဲရာတွင် FAI Series ကိုကြည့်ပါ။

5 ။ အမှတ်အသားနှင့်အမိန့်နည်းလမ်း - အမှာစာလက်အိတ်ပြဇာတ်လက်ကိုအမှာစာနံပါတ်ဖြင့်မှတ်သားထားသည်။ ဥပမာ - Gfai-0600 PTFE

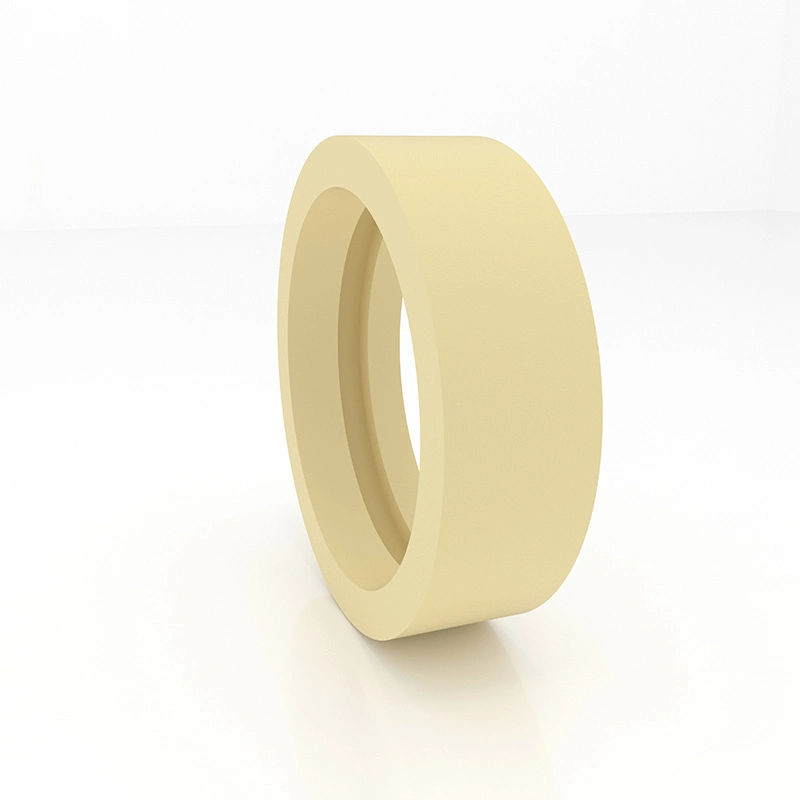

လက်တို GFI ကိုလမ်းညွှန်ပါ

1 ။ စွမ်းဆောင်ရည်နှင့်အသုံးပြုမှု - ပစ္စတင်လှံတံကိုထောက်ခံအားပေးသည့်ပစ္စတင်လှံတံအတွက်ပစ္စတင်လှံတံအတွက်လမ်းဝီဝမြအတွက်လက်ချင်းလက်အိတ်လက်ဖြစ်သည်။

2 ။ ပစ္စည်း - နိုင်လွန် PA, polyoxymethylene pom နှင့် polytetrafluoroethylene ptfe ptfe ။

3 ။ အလုပ်လုပ်သောအခြေအနေများ - အလုပ်လုပ်သောအပူချိန် - -55 + 255 ° C (ptfe ကို 120 ဒီဂရီစင်တီဂရိတ်အထက်တွင်အသုံးပြုသည်)

4 ။ ဒီဇိုင်းစံ - ဒီဇိုင်းရေးဆွဲခြင်းနှင့်ရွေးချယ်ခြင်းသည်ငတ်မွတ်ခေါင်းပါးခြင်းနှင့်ရွေးချယ်ခြင်းကိုရည်ညွှန်းသည်။

5 ။ marking and and ording method: အမှာစာလက်ဖြင့်အမှတ်အသားပြုပြီး, ဥပမာ - GFI-0360 PA

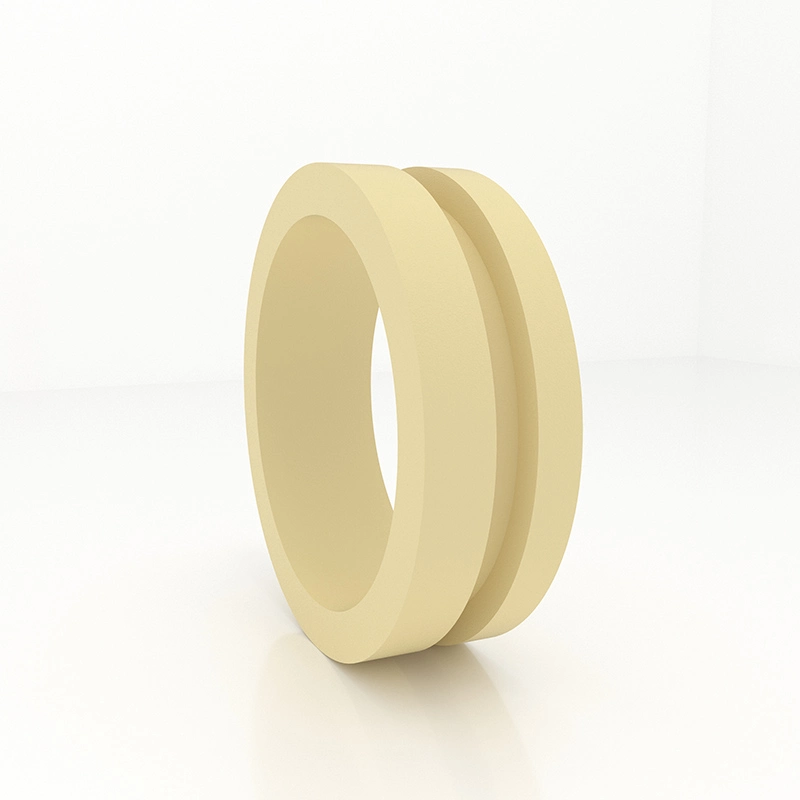

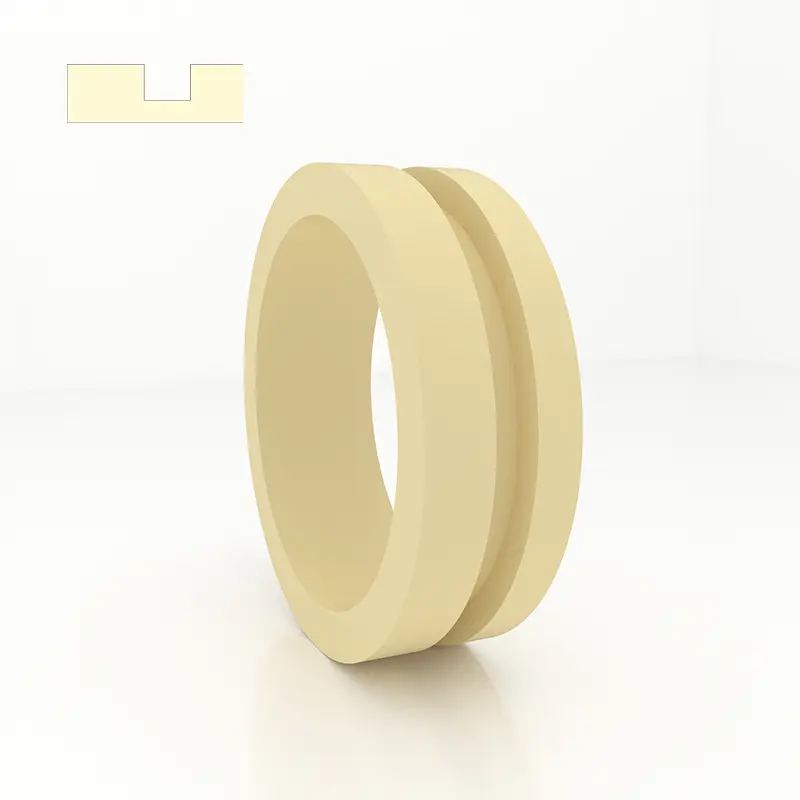

လက် Sleeve Gfa

1 ။ စွမ်းဆောင်ရည်နှင့်အသုံးပြုမှု - ပစ္စတင်ပစ္စတင်ပလာပရင်ပွန်ပလက်အတွက်လမ်းညွှန်လက်ကိုလမ်းညွှန်လက်

2 ။ ပစ္စည်း - နိုင်လွန် PA, polyoxymethylene pom နှင့် polytetrafluoroethylene ptfe ptfe ။

3 ။ အလုပ်လုပ်သောအခြေအနေများ - အလုပ်လုပ်သောအပူချိန် - -55 + 255 ° C (PTFE ကို 120c အထက်တွင်အသုံးပြုသည်)

4 ။ ဒီဇိုင်း Standard: ဒီဇိုင်းရေးဆွဲခြင်းနှင့်ရွေးချယ်ခြင်းတွင်ငတ်မွတ်ခေါင်းပါးမှု၏ FA FA ဆောင်းပါးများကိုရည်ညွှန်းသည်။

5 ။ အမှတ်အသားနှင့်အမိန့်နည်းလမ်း - အမှာစာကိုအမှာစာဖြင့်မှတ်သားထားပါ။ ဥပမာ - GFA-0560 PA

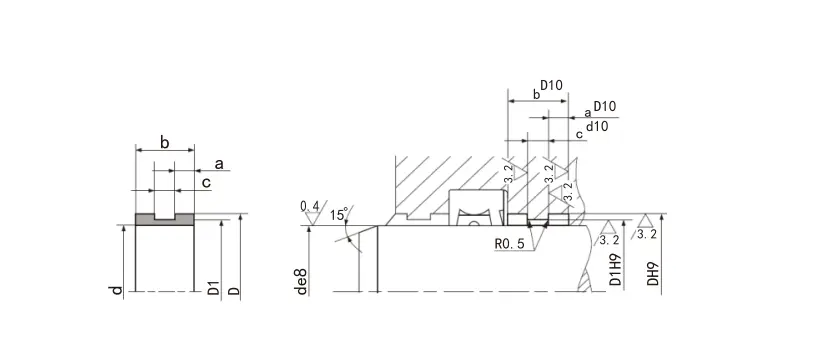

6 ။ ဖွဲ့စည်းတည်ဆောက်ပုံကိရိယာ:

သတ်မှတ်ချက်များ:

ပုံစံ	groove အကျယ် H + 0.2	ထူခြင်း t-0.05	အထူ t t-0.05	ထူခြင်း t-0.05	ထူခြင်း t-0.05	ထူခြင်း t-0.05
rc1081 / 1082-4.2	4.2	1	1.55	2	2.5	-
rc1081 / 1082-5.6	5.6	1.55	2	2.5	-	-
rc1081 / 1082-6.3	6.3	1.55	2	2.5	-	-
RC1081 / 1082-8.1	8.1	1.55	2	2.5	-	-
rc1081 / 1082-9.7	9.7	2	2.5	3	3.5	4
rc1081 / 1082-12.7	12.7	2	2.5	3	3.5	4
RC1081 / 1082-15	15	2	2.5	3	3.5	4
RC1081 / 1082-20	20	2	2.5	3	3.5	4
rc1081 / 1082-25	25	2	2.5	3	3.5	4
RC1081 / 1082-30	30	2	2.5	3	3.5	4
RC1081 / 1082-35	35	2	2.5	3	3.5	4
မှတ်ချက် - Bolyface စီးရီးများသည်များသောအားဖြင့်အသုံးပြုသောစီးရီးများကိုအသုံးပြုသည်။ အကယ်. လိုအပ်သောထုတ်ကုန်သည်ဤဇယားတွင်မပါ 0 င်ပါကကျွန်ုပ်တို့အားဆက်သွယ်ပါ။

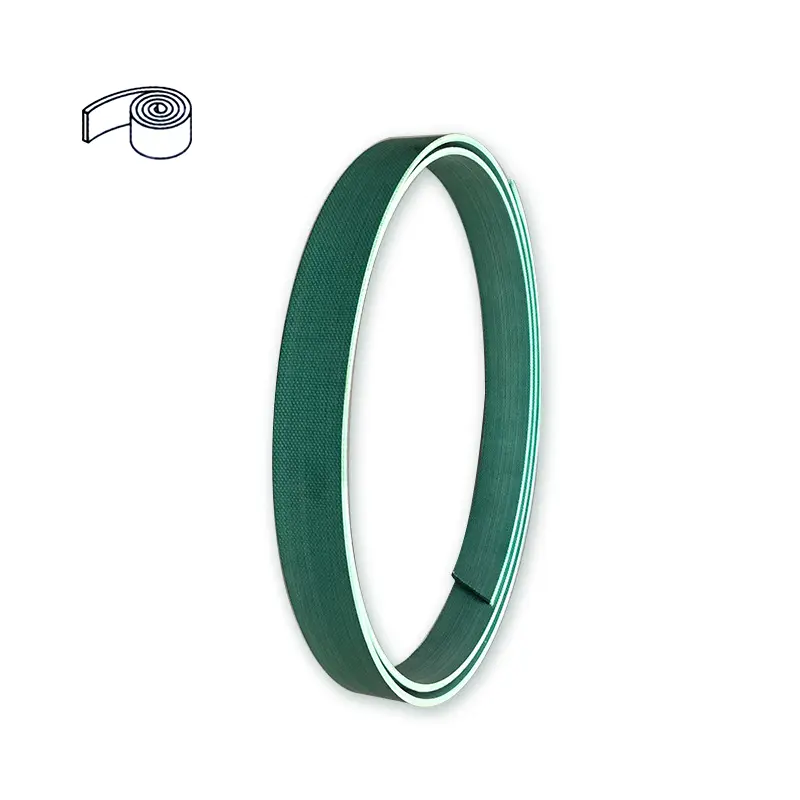

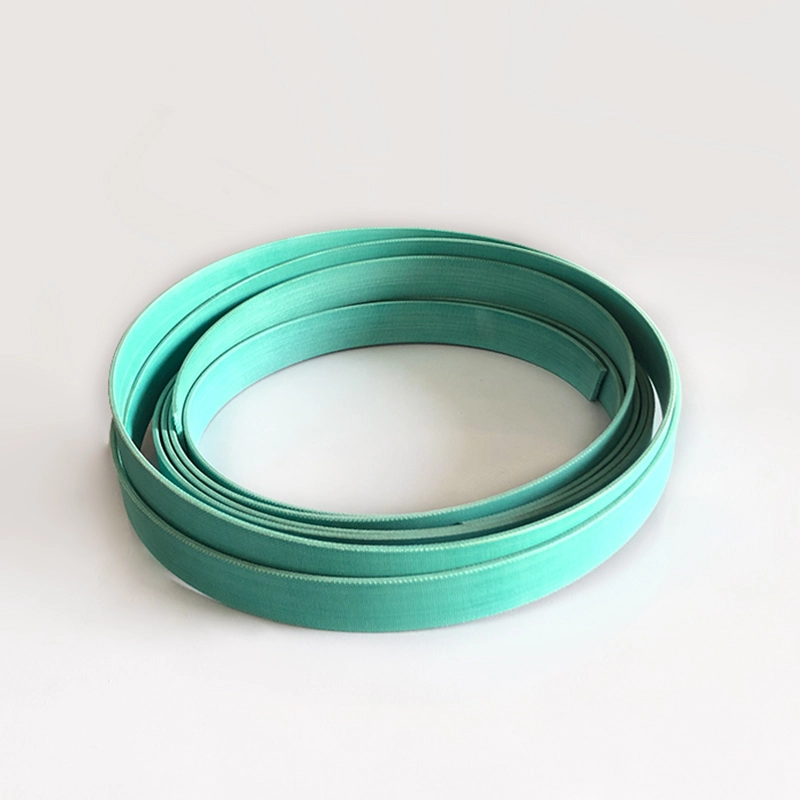

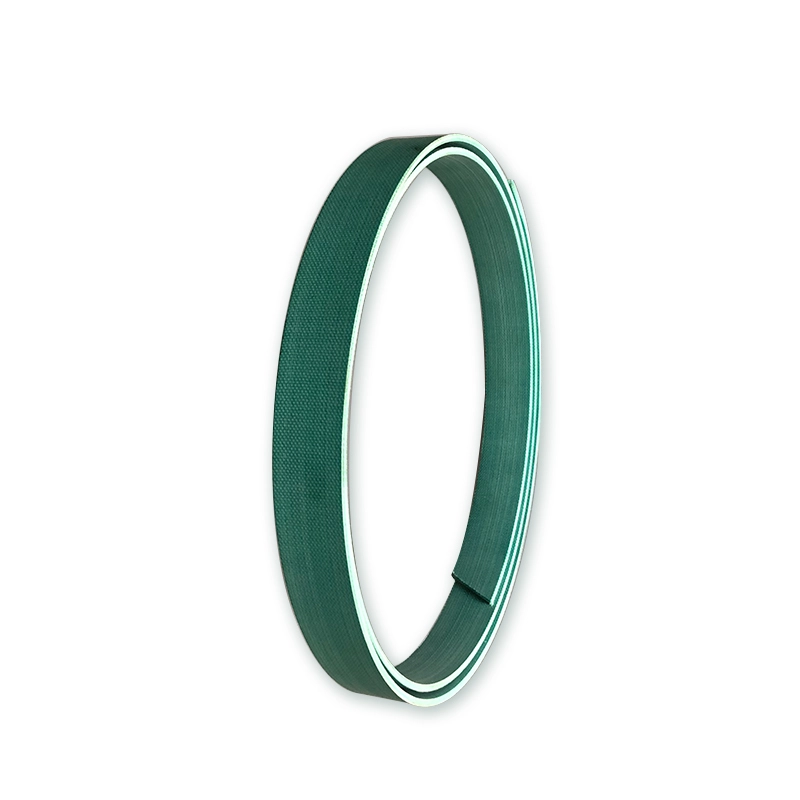

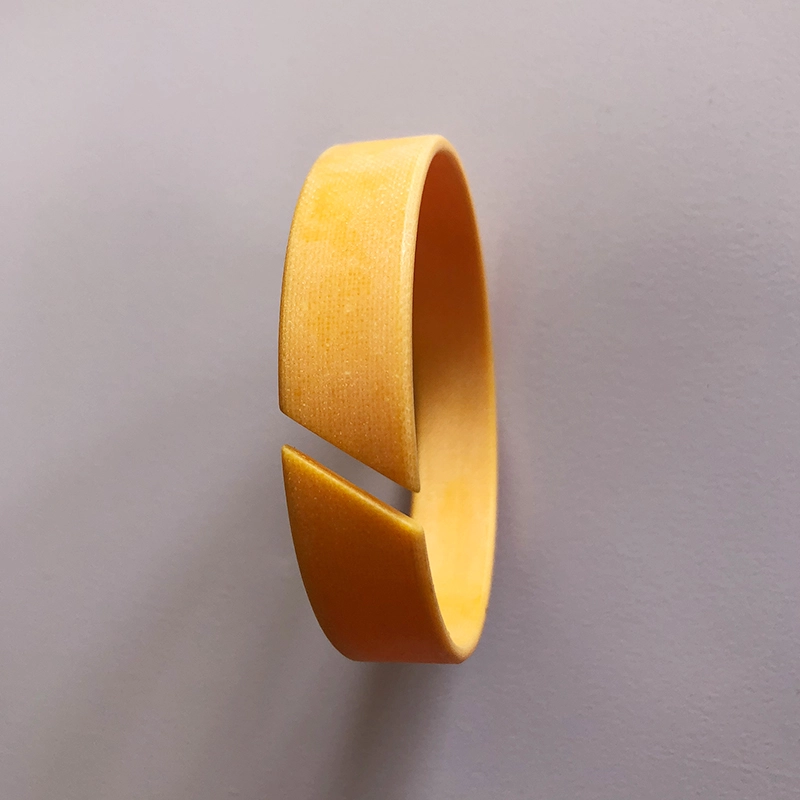

အထည် - အားဖြည့် Phenolic ပံ့ပိုးမှုလက်စွပ် (ခါးပတ်)
ပံ့ပိုးမှုကွင်းများသည်ဟိုက်ဒရောလစ်ဆလင်ဒါ၏အခြေခံကျသောအခြေခံအစိတ်အပိုင်းများဖြစ်သည်။ ကမ္ဘာပေါ်ရှိလျှောထားသောလက်စွပ်ပေါင်းစပ်ထားသောတံဆိပ်များနှင့်ပျော့ပျောင်းသောဖွဲ့စည်းတည်ဆောက်ပုံများဖွံ့ဖြိုးတိုးတက်ရေးကိုလိုက်လျောညီထွေဖြစ်အောင်ပြုလုပ်နိုင်ရန်အတွက်ကျွန်ုပ်တို့၏ကုမ္ပဏီသည်အထည်အားဖြည့် phenolic ပံ့ပိုးမှုစင်တာများ (ခါးပတ်) ကိုအောင်မြင်စွာတီထွင်နိုင်ခဲ့သည်။ နှစ်ပေါင်းများစွာအမှန်တကယ်အသုံးပြုမှုကဤထုတ်ကုန်သည်အလားတူနိုင်ငံခြားထုတ်ကုန်များ၏အရည်အသွေးအဆင့်သို့ရောက်ရှိခြင်းသို့မဟုတ်ကျော်လွန်ပြီးအသုံးပြုသူများကကျယ်ပြန့်စွာချီးမွမ်းခြင်းခံရသည်။ ဇယား 1 မှ 4 မှာကျွန်ုပ်တို့၏ကုမ္ပဏီမှထုတ်လုပ်သောပံ့ပိုးမှုစင်များ (ခါးပတ်) ၏စွမ်းဆောင်ရည်စားပွဲများ (ခါးပတ်) ၏စွမ်းဆောင်ရည်စားပွဲများဖြစ်သည်။

စားပွဲတင် 1 ကျွန်ုပ်တို့၏ပံ့ပိုးမှုလက်စွပ်၏ရုပ်ပိုင်းဆိုင်ရာဂုဏ်သတ္တိများနှင့် Busak + Shamba ထုတ်ကုန်များ၏နှိုင်းယှဉ်မှု

နမူနာအရင်းအမြစ်	လက်စွပ်အထူ (မီလီမီတာ)	compressive အစွမ်းသတ္တိ (MPA)	ရေနံခုခံအလေးချိန်ပြောင်းလဲမှုနှုန်း Hydraulic ရေနံ (70 ± 2 ℃ * 24H)	အားဖြည့်ခြင်း (MPA)	interlayer ကော် (KN / M)
ဖက်ရှင် + Shamba	2.48	338.9	2.83	35.6	1.2
ကျွန်ုပ်တို့၏ထုတ်ကုန်များ	2.48	425	0.90	37.0	2.9
	2.48 (ဖိုက်နှင့်အတူ)	390	0.63	36.4	2.08

ဇယား 2 စွမ်းဆောင်ရည်ညွှန်းကိန်းဟိုက်ဒရောလစ်ဆလင်ဒါအထောက်အကူပြုလက်စွပ်

sample အမျိုးမျိုး	ကျွန်ုပ်တို့၏ထုတ်ကုန်များ		သစ်အိုး မှန့် ①	Duratec900 ①	Turcite47 ②	mt64 / 5 ခ mt64 / 5 ခ	nokwr (ဂျပန်)	pom ပြုပြင်မွမ်းမံ polyoxymethylene	ကြောင် (အမေရိကန်)
	တိုင်းတာတန်ဖိုး	လိုအပ်သောညွှန်းကိန်း
compressive အစွမ်းသတ္တိ (MPA)	≥350	≥330	≥350	≥280	≥50	≥270	≥150	≥80	≥217

မှတ်စု: ①busak + Shamba ကုမ္ပဏီ②merkelကုမ္ပဏီ ဇယား 3 အစွမ်းသတ္တိအညွှန်းကိန်း

sample အမျိုးမျိုး	ကျွန်ုပ်တို့၏ထုတ်ကုန်များ		သစ်အိုး မှန့် ①	Duratec900 ①	Turcite47 ②	mt64 / 5 ခ mt64 / 5 ခ	nokwr (ဂျပန်)	pom ပြုပြင်မွမ်းမံ polyoxymethylene	ကြောင် (အမေရိကန်)
	တိုင်းတာတန်ဖိုး	လိုအပ်သောညွှန်းကိန်း
compressive အစွမ်းသတ္တိ (MPA)	≥350	≥330	≥350	≥280	≥50	≥270	-	≥80	≥217

မှတ်စု: ①busak + Shamba ကုမ္ပဏီ②merkelကုမ္ပဏီ စားပွဲတင် 4 ကျွန်ုပ်တို့၏ထုတ်ကုန်များနှင့် Orkot TLG ၏ခြောက်သွေ့သောပွတ်တိုက်မှုနှင့်ရေနံယိုယွင်းနေသောအခြေအနေများအောက်တွင်ပွတ်တိုက်ခြင်း

တစ်ယူနစ်အဆက်အသွယ်အရှည်နှုန်းကို lo (n / mm)	Hertz ဆက်သွယ်ရန် Relay (N / MM2)	ပွတ်တိုက်အားပေးမှု
		ခြောက်သွေ့သောပွတ်တိုက်ပြည်နယ်		ရေနံယိုချောဆီကိုပြည်နယ်
		ကျွန်ုပ်တို့၏ထုတ်ကုန်များ	orchot tlg	ကျွန်ုပ်တို့၏ထုတ်ကုန်များ	orchot tlg
5.9	22.0	0.054	0.066	0.057	0.079
29.0	48.7	0.052	0.067	0.056	0.081
44.4	60.3	0.045	0.071	0.055	0.088
59.8	69.8	0.021	0.073	0.053	0.087
75.2	78.3	0.020	0.075	0.052	0.085

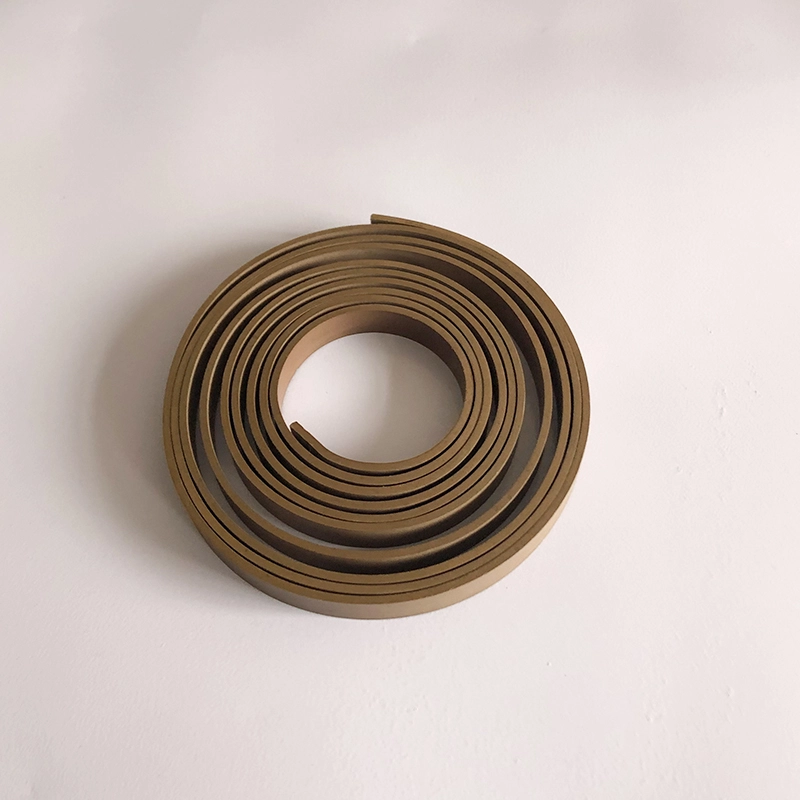

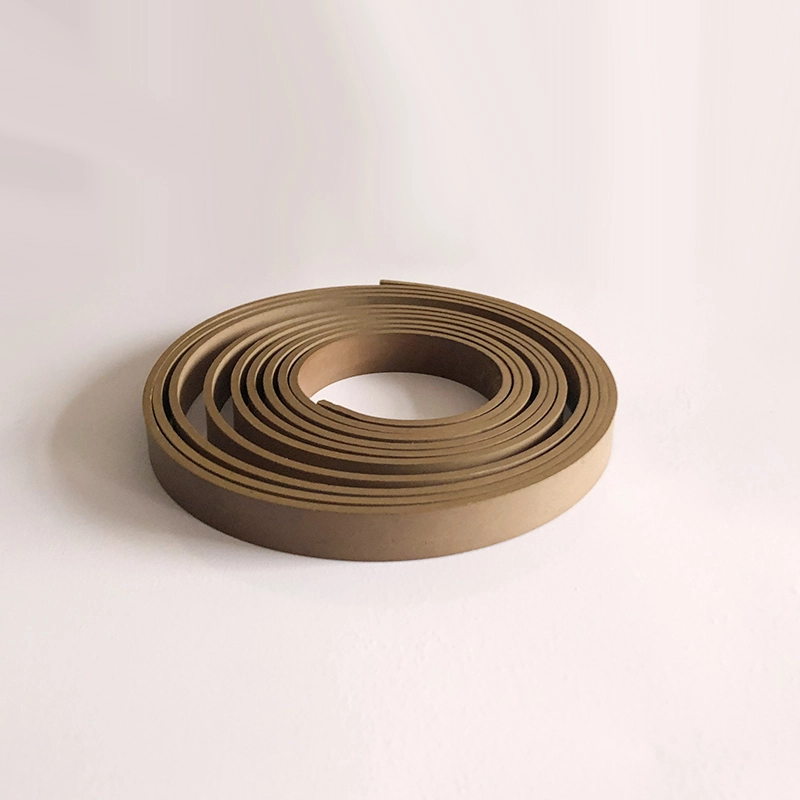

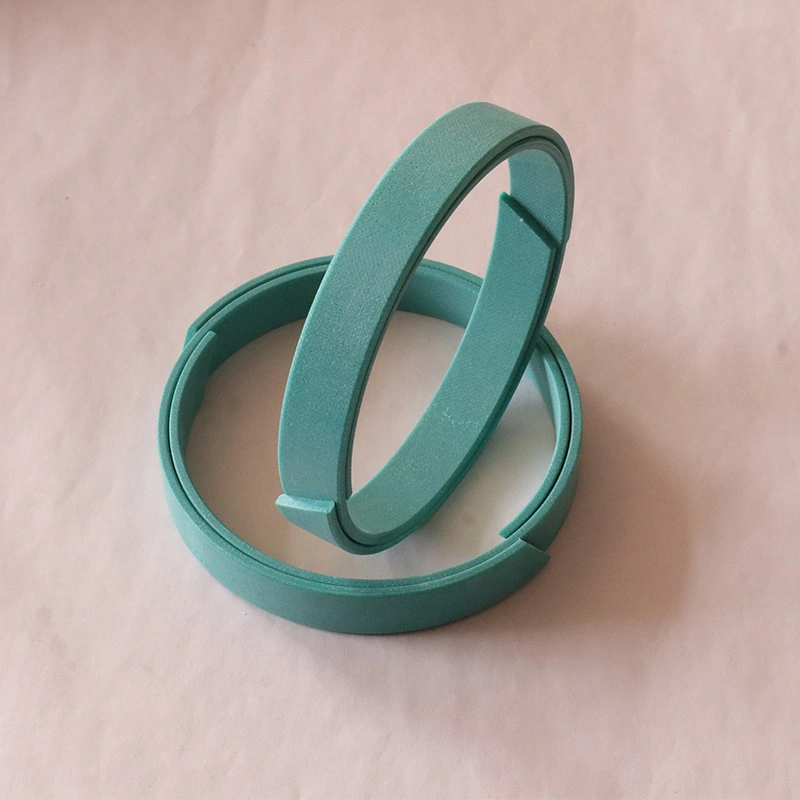

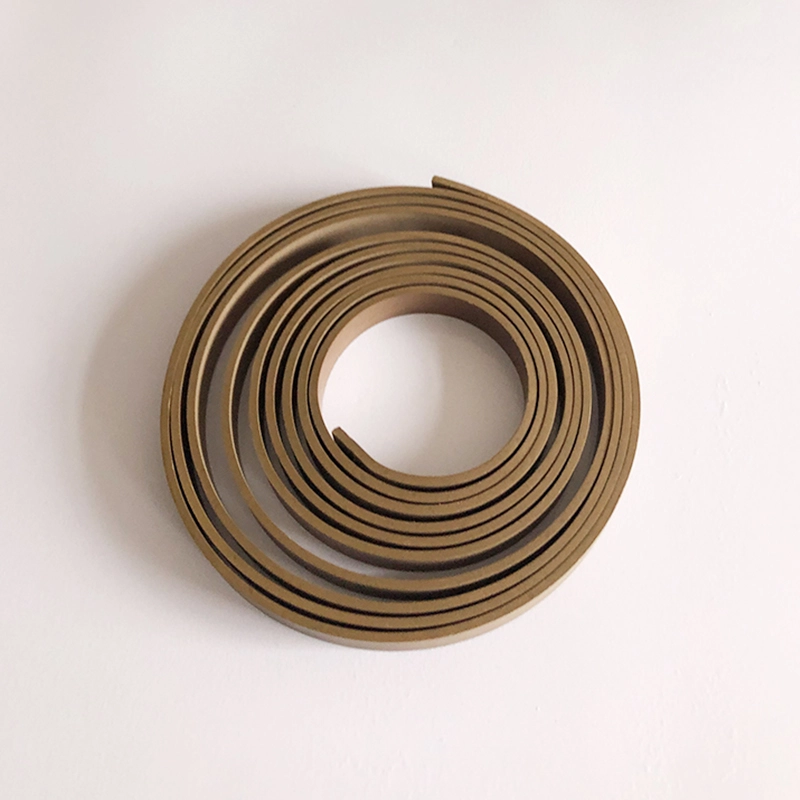

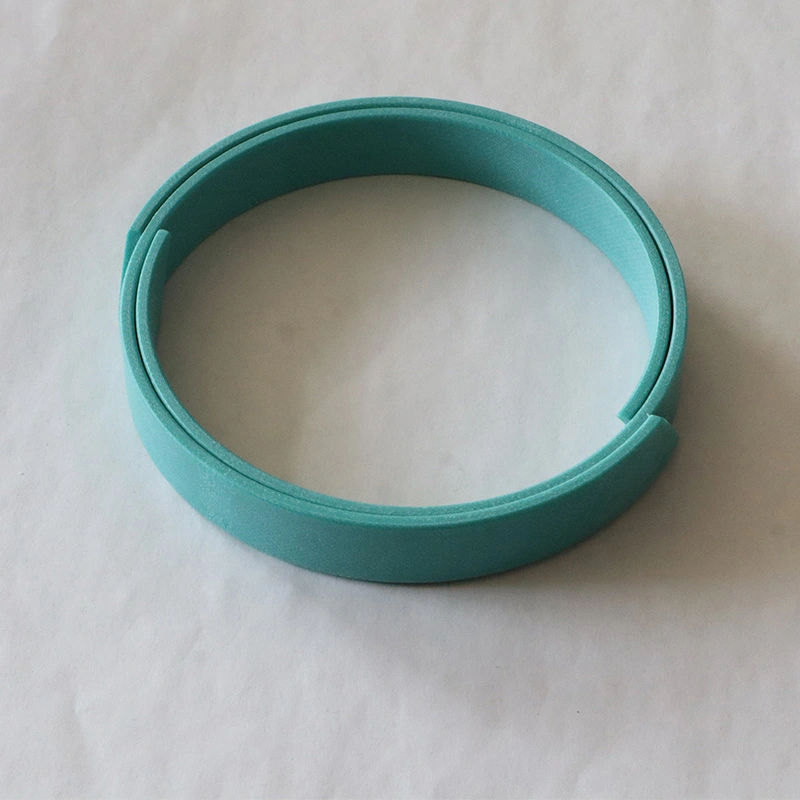

PTFE Wear-ခံနိုင်ရည်ရှိသောခါးပတ် (လက်စွပ်)
ဝတ္တု	ptfe + ကြေးဝါ
ပေးသွင်းခြင်း	လိပ် (များသောအားဖြင့်မီတာ 20 ခန့် / Rolls) သို့မဟုတ်လိုအပ်သောအရှည်သို့ဖြတ်
ကောင်းကျိုး	1 ။ ပွတ်တိုက်မှုနိမ့်ခြင်း, တွားတတ်သောတိရစ္ဆာန်နှင့်ကိုက်ခြင်း,
	2 ။ လုံလုံလောက်လောက်ချောဆီကိုမပါဘဲကောင်းစွာအလုပ်လုပ်နိုင်ပါတယ်;
	3 ။ မီဒီယာအမျိုးမျိုး, အလွန်ကောင်းမွန်သောဓာတုတည်ငြိမ်မှုကိုခံနိုင်ရည်ရှိသည်။
	4 ။ 0 တ်ဆင်နိုင်သောလက်စွပ်များတွင်ထည့်သွင်းထားသောခဲယဉ်းသောအရာဝတ်ထုများကိုပြုလုပ်နိုင်ပြီးခက်ခဲသောအရာဝတ်ထုများကိုကုတ်ခြစ်ခြင်းနှင့်တံဆိပ်ခတ်များကိုကုတ်ခြစ်ခြင်းများကိုလျှော့ချနိုင်သည်။
	5 ။ မြန်နှုန်းမြင့်နှင့်အလင်းရောင်ဝန်အခြေအနေများတွင်ကောင်းမွန်သော 0 တ်ဆင်မှုခံနိုင်ရည်ရှိသည်။
	6 ။ အရွယ်အစားကန့်သတ်ချက်များမရှိပါ။ ကြီးမားသောအချင်းအခြေအနေများတွင်အသုံးပြုနိုင်သည်။
အပူအအေး	-60 ~ + 200 ℃
အများဆုံးမြန်နှုန်း	15m / s
အများဆုံးထုတ်ယူအစွမ်းသတ္တိ	15n / MM2 (20 °)
	7.5n / MM2 (80 °)
	5n / mm2 (120 °)

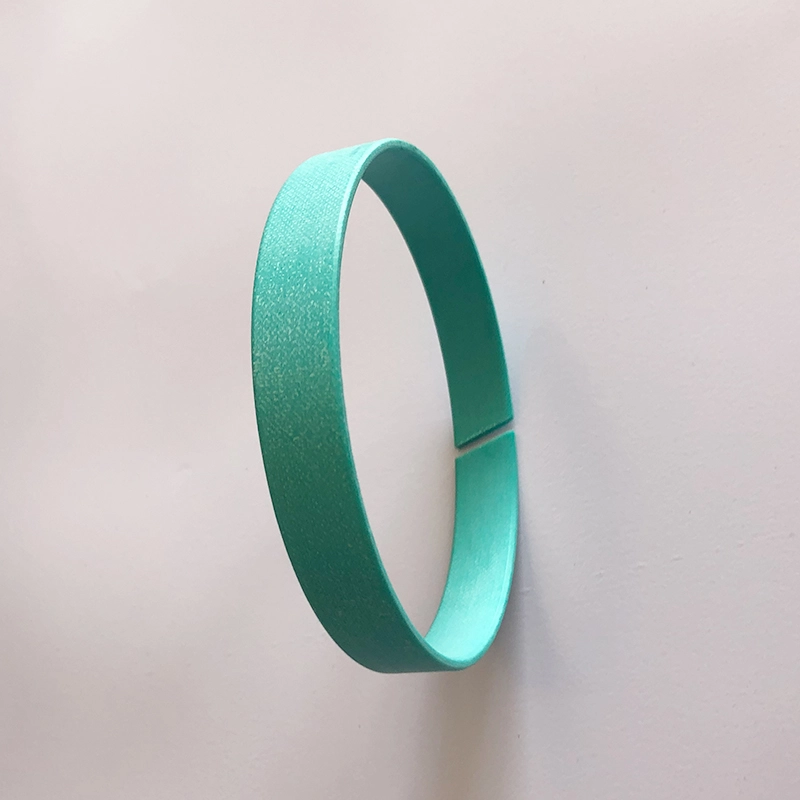

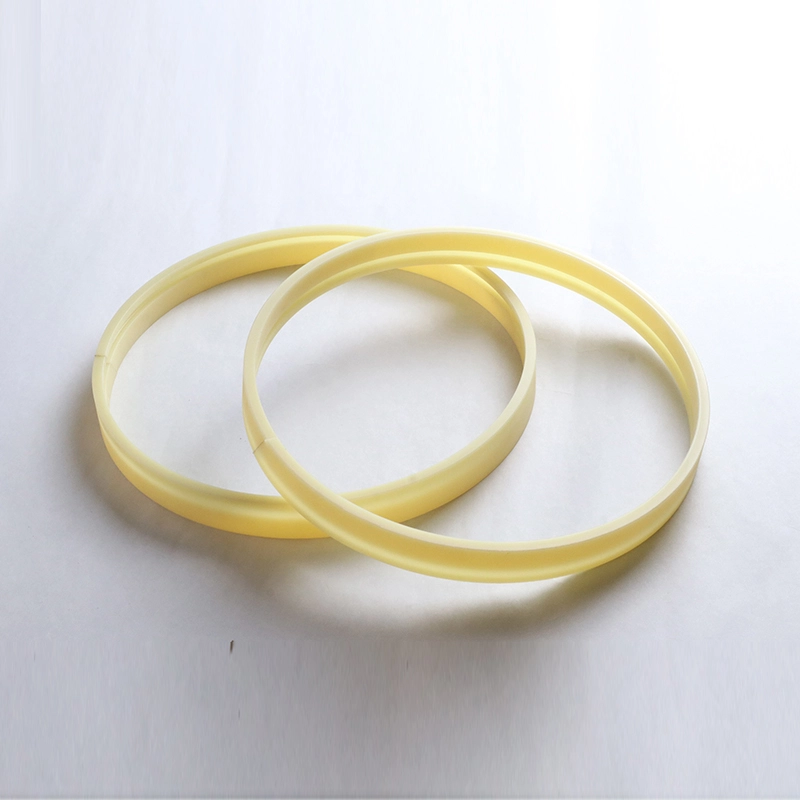

RCS ပစ္စငွေလှံတံအတွက်သတ္တုမဟုတ်သောလမ်းညွှန်ကွင်း

RCT ပစ္စတင်အတွက်သတ္တုမဟုတ်သောလမ်းညွှန်ကွင်း

ဟိုက်ဒရောလစ်ဆလင်ဒါတွင်အသုံးပြုထားသောပစ္စတင်သို့မဟုတ်ပစ္စတင်လှံတံအတွက် 0 တ်ဆင်ကွင်းသည်လမ်းညွှန်အကျိုးသက်ရောက်မှုရှိသည်။ တစ်ချိန်တည်းမှာပင် 0 တ်စုံလက်စွပ်သည်ဟိုက်ဒရောလစ်ဆလင်ဒါတွင်သတ္တုအဆက်အသွယ်များကိုကာကွယ်နိုင်သည်။ Metal We Wear ကွင်းများနှင့်နှိုင်းယှဉ်လျှင် Metallic Wear ကွင်းများတွင်အားသာချက်များရှိသည်။ ၎င်းတို့ထဲမှအထည် - အားဖြည့်ဖိအားနှင့် PTFE လမ်းညွှန်ကွင်းများတွင် On-site ကိုဖြတ်တောက်ခြင်းအမျိုးအစားနှင့်အသုံးပြုရန်အဆင်သင့်ဖြစ်သောအမျိုးအစားများတွင်ပါ 0 င်သည်။

1 ။ ကောင်းသောဝတ်ဆင်ခုခံ

2 ။ သတ္တု -to- သတ္တုအဆက်အသွယ်ကိုရှောင်ကြဉ်ပါ

3 ။ စက်မှုတုန်ခါမှုကိုဖိနှိပ်နိုင်သည်

4 ။ 0 တ်ဆင်ကွင်း၏ဗဟိုပြုအကျိုးသက်ရောက်မှုကြောင့် radial ရှင်းလင်းရေးကိုခွင့်ပြု

5 ။ ထည့်သွင်းရန်လွယ်ကူသည်ရိုးရှင်းသော groove

6 ။ အထက်ဖော်ပြပါအားသာချက်များကို အခြေခံ. ပြုပြင်ထိန်းသိမ်းမှုနိမ့်ကျမှုနည်းပါးသည်, ၎င်းကိုကျယ်ကျယ်ပြန့်ပြန့်အသုံးပြုသည်

ပစ္စည်းများ:

1 ။ Polytetrafluoroethylene PTFE3 (အထွေထွေပစ္စည်း), PTFE4 (ရေကဲ့သို့သော viscosity media မီဒီယာအတွက်သင့်တော်ခြင်း), PTFE1 (PTEUMIS)

2 ။ polyoxymethylene pom သို့မဟုတ်နိုင်လွန် pa နှင့်၎င်း၏ပြုပြင်ထားသောပစ္စည်းများ

3 ။ formaldehyde resin + အားဖြည့်ဖိုင်ဖိုင်ဘာ PRIF

မတူညီသောပစ္စည်းများ၏ 0 င်ရောက်ခြင်းစွမ်းရည်ကိုနှိုင်းယှဉ်ခြင်းဇယား (ရည်ညွှန်း)

သုံးလွှာ	စွမ်းဆောင်ရည် max (n / mm2)
PTFE - ဖြည့်ကြသောကြေးနီအမှုန့်	15 (20 ဒီဂရီစင်တီဂရိတ်); 7.5 (80 ° C); 5 (120 ° C)
အထည်နှင့်အတူ phenolic	90 (60 ° C); 40 (80 ° C)
polyoxymethylene သို့မဟုတ်နိုင်လွန်	25 (60 ° C); 15 (80 ° C)
polyoxymethylene သို့မဟုတ်နိုင်လွန်ဖြည့်	40 (60 ° C); 30 (80 ° C)

မျက်နှာပြင်အရည်အသွေး groove

ချောမွေ့	rtmax (μm)	ra (μm)
လျှောမျက်နှာပြင်လျှော	≤2.5	0.05-0.3
groove အောက်ခြေ	≤10	≤2
ဘက်	≤15	≤3

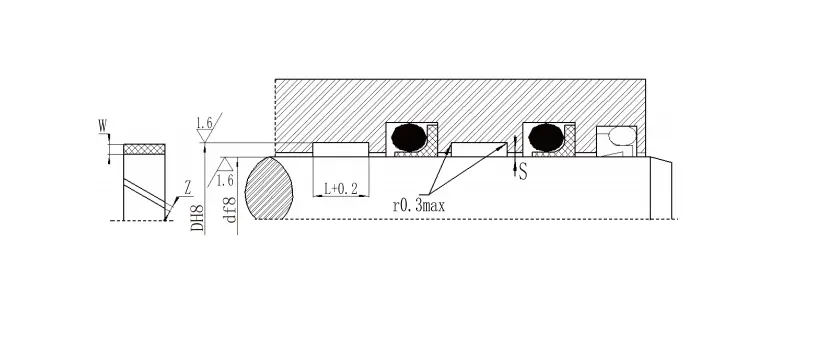

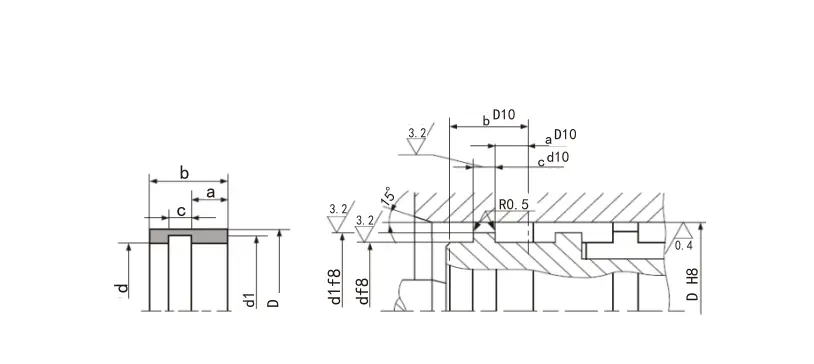

ပစ္စတင် ROD လမ်းညွှန် Ring Ring Specification Series

လှံတံ	အောက်ခြေအချင်း	groove အကျယ်	ထူခြင်း	အပေါက်		လှံတံ	အောက်ခြေအချင်း	groove အကျယ်	ထူခြင်း	အပေါက်
d f8 / h9	h8 d	L+0.2	W	Z		d f8 / h9	h8 d	L+0.2	W	Z
8-20	d + 3.1	2.5	1.55	1-2		200-999.9	d + 5	25	2.5	8-33
10-50	d + 3.1	4	1.55	1-3		1000-4200	d + 5	25	2.5	33-134
15-140	d + 5	5.6	2.5	2-5		280-999.9	+ 8	25	4	10-33
20-220	d + 5	9.7	2.5	2-9		1000-2200	+ 8	25	4	33-70
80-400	d + 5	15	2.5	4-15

RCSF-1 Self- လက်စွန်သောလမ်းညွှန်လက်စွပ် parameters များကို
parameters			rcsf-1		RCSF-1D	RCSF-1B	RCSF-1s
			ခဲ - အခမဲ့ချုံ		ဟိုက်ဒရောလစ်အထူးလက်	Bronze အခြေစိုက်စခန်း Bushing	သံမဏိ corrosion ကိုခံနိုင်ရည်
အများဆုံး bearing ဖိအား (တက်ကြွ)			140n / MM²		140n / MM²	140n / MM²	140n / MM²
အများဆုံး bearing ဖိအား (static)			250n / MM²		250n / MM²	250n / MM²	250n / MM²
oscillating ရွေ့လျားမှု			60n / MM²		60n / MM²	60n / MM²	60n / MM²
အများဆုံးလျှောမြန်နှုန်း (ရေဆီချောဆီ)			<2M / s		<2M / s	<2M / s	<2M / s
ကိန်း	ခြောက်သွေ့သောပွတ်တိုက်		0.04 ~ 0.2		0.04 ~ 0.18	0.03 ~ 0.18	0.04 ~ 0.2
	ရေနံချောဆီ		0.02 ~ 0.08		0.02 ~ 0.08	0.02 ~ 0.08	0.02 ~ 0.08
အများဆုံး PV တန်ဖိုး (ခြောက်သွေ့)			3.6n / mm².m / s		3.8n / mm².m / s	4.3n / mm².m / s	3.6n / mm².m / s
အများဆုံး PV တန်ဖိုး (ဆီ)			30n / mm².m / s		30n / mm².m / s	30n / mm².m / s	30n / mm².m / s
operating အပူချိန်			-195 ℃ ~ + 280 ℃		-195 ℃ ~ + 280 ℃	-195 ℃ ~ + 280 ℃	-195 ℃ ~ + 280 ℃
အပူကူးယူခြင်း			42W / M.K		42W / M.K	42W / M.K	42W / M.K
linear ချဲ့ထွင်ကိန်း			11 * 10-6/ k		11 * 10-6/ k	18 * 10-6/ k	15 * 10-6/ k
RCFB အမျိုးအစား Bronze လမ်းညွှန် Ring Parameter Table
တေးရေး		rcfb090		rcfb092		rcfb09g
သိပ်သည်းဆ		8.9G / cm³		8.9G / cm³		8.9G / cm³
compressive အစွမ်းသတ္တိ		470n / MM²		470n / MM²		470n / MM²
အပူကူးယူခြင်း		60w / m.k		60w / m.k		58W / M.K
linear ချဲ့ထွင်ကိန်း		18.5 * 10-6/ k		18.5 * 10-6/ k		18.5 * 10-6/ k
ခိုင်မာသော		90 ~ 120hb		90 ~ 120hb		90 ~ 120hb
ရှည်လျားလှသော		55%		55%		55%
ရုပ်ပစ္စည်းနာမည်		cusn8p		cusn8p		cusn8p
အခြားရွေးချယ်စရာပစ္စည်းများ		cusn6.5p		cusn6.5p		cusn6.5p
