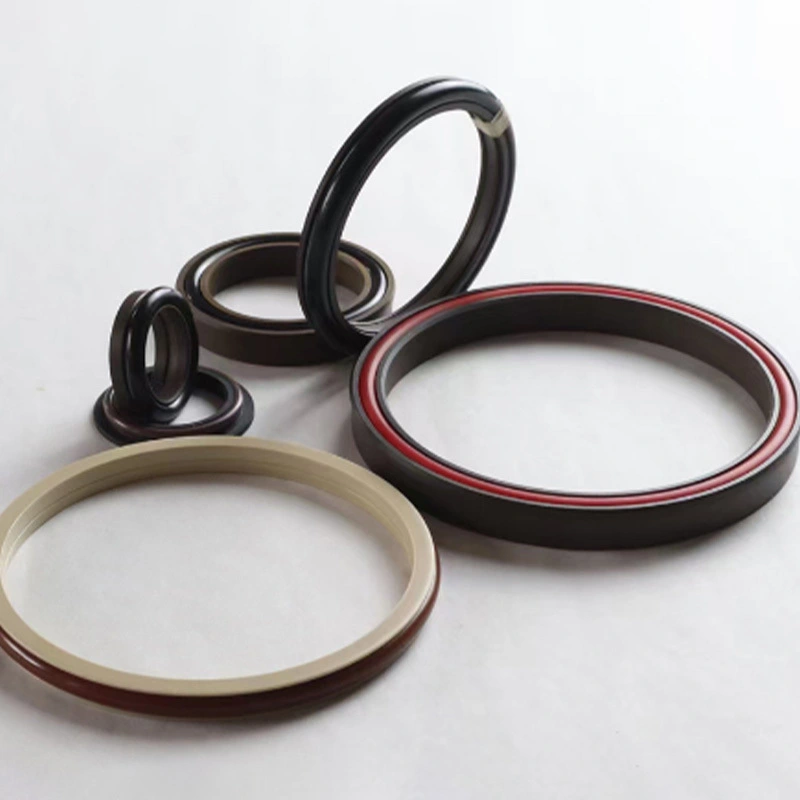

ပစ္စတင်အပေါက်များတွင်ဟိုက်ဒရောလစ်တံဆိပ်များ,

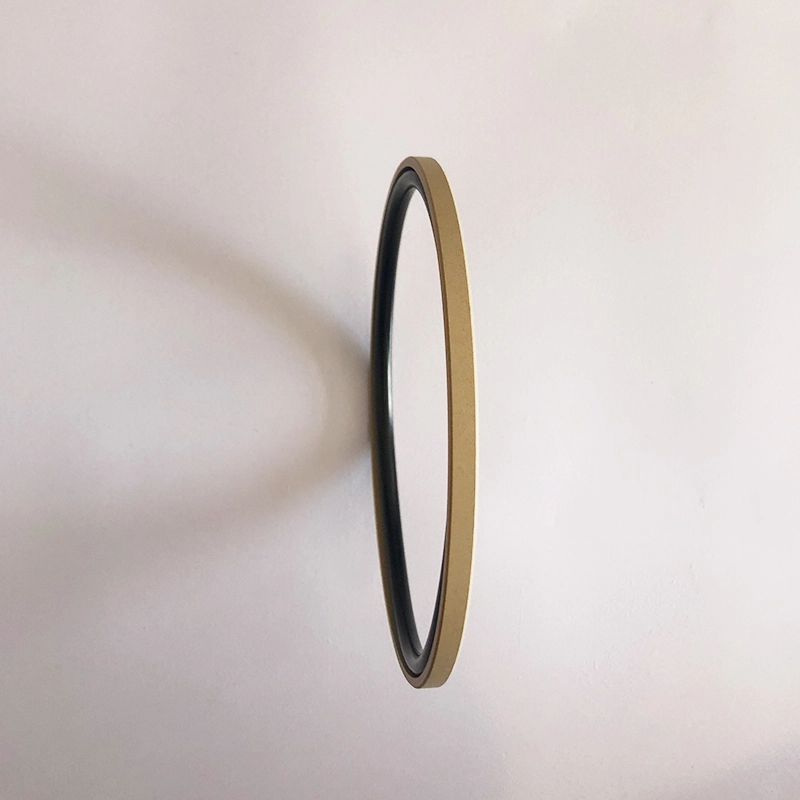

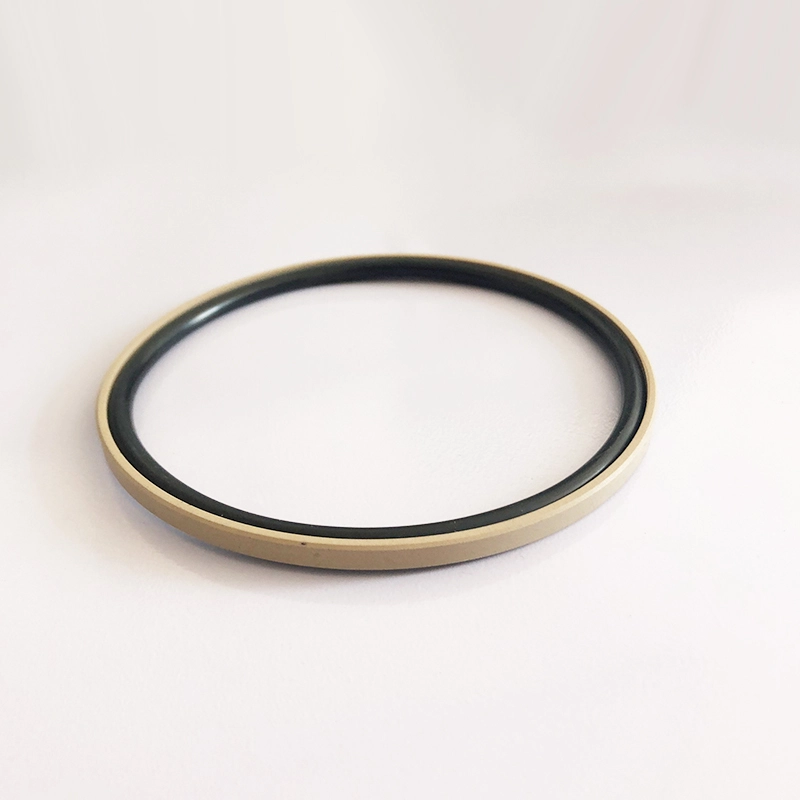

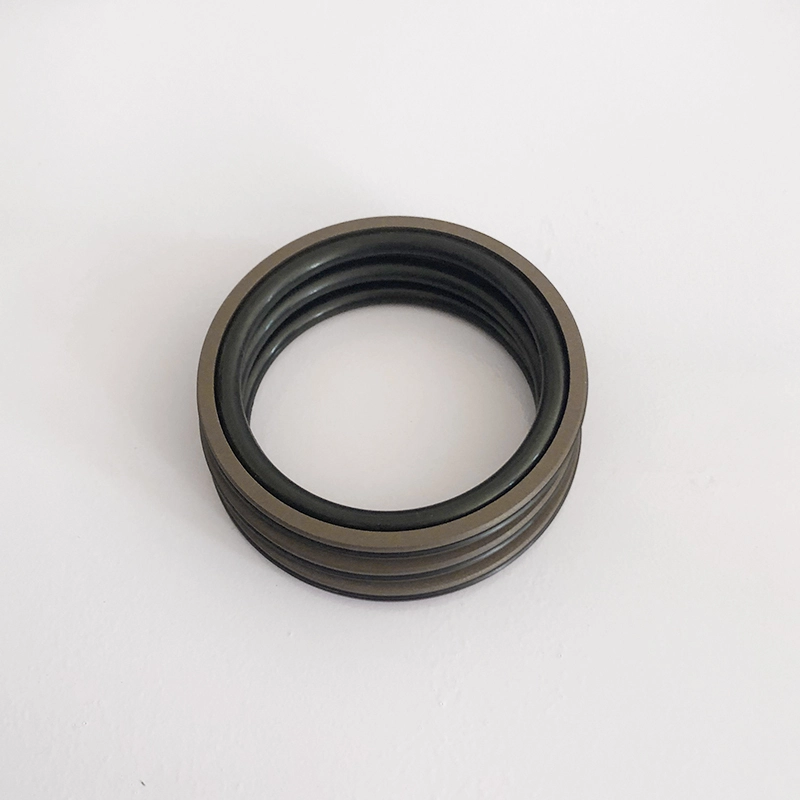

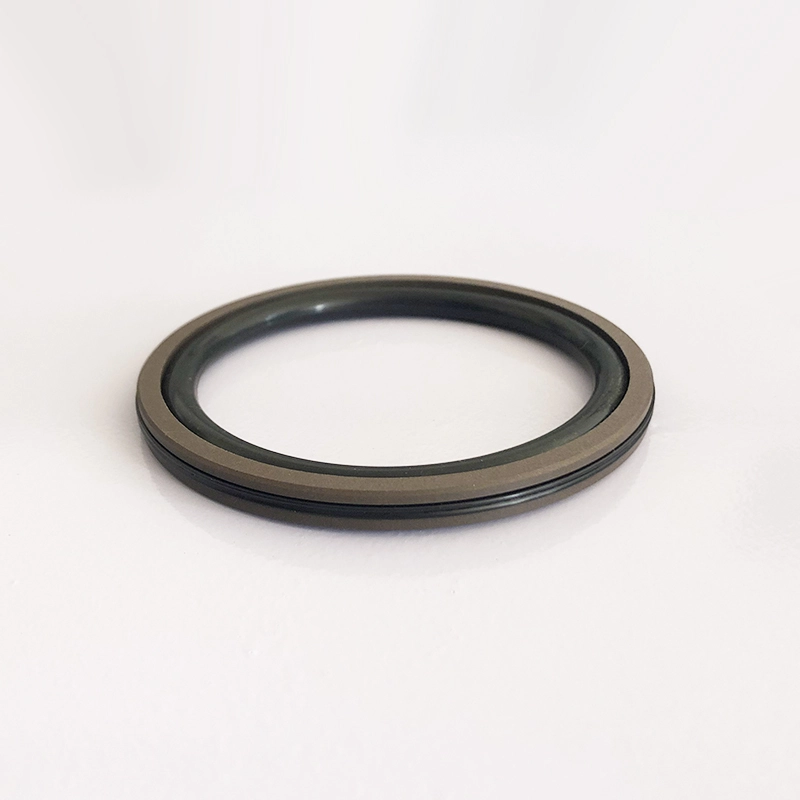

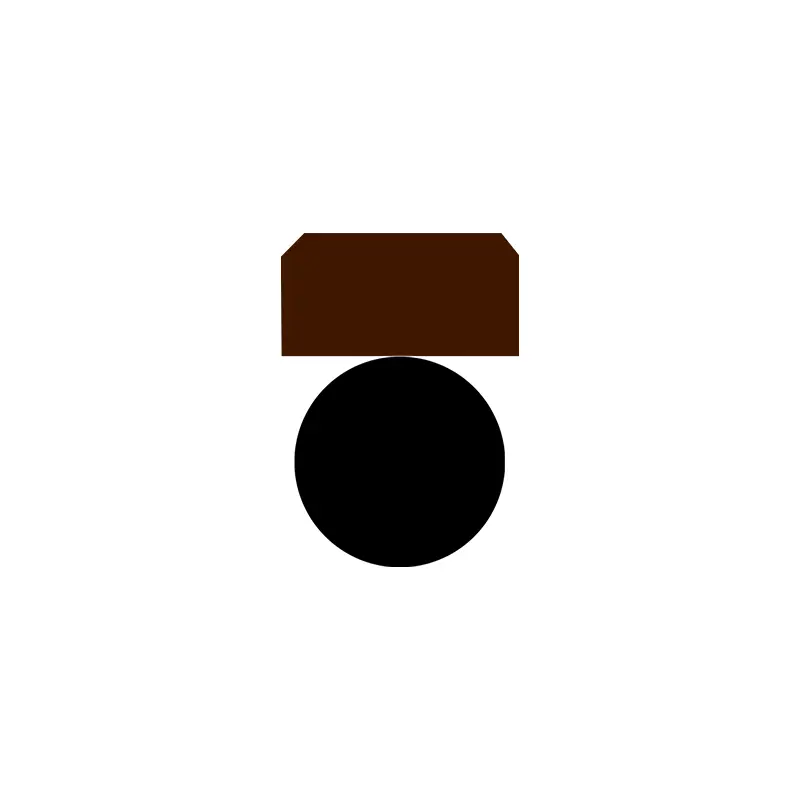

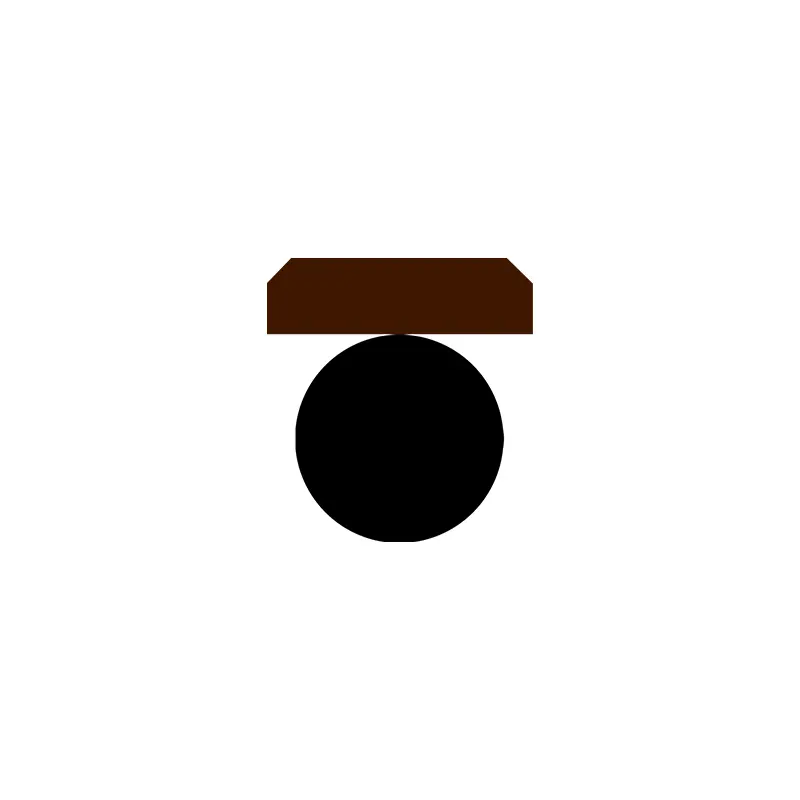

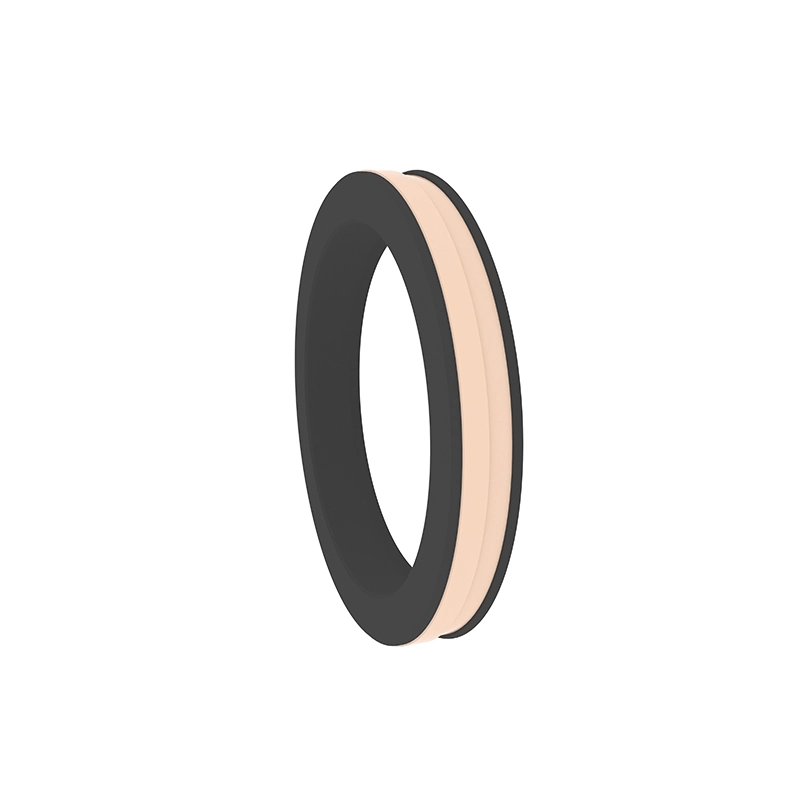

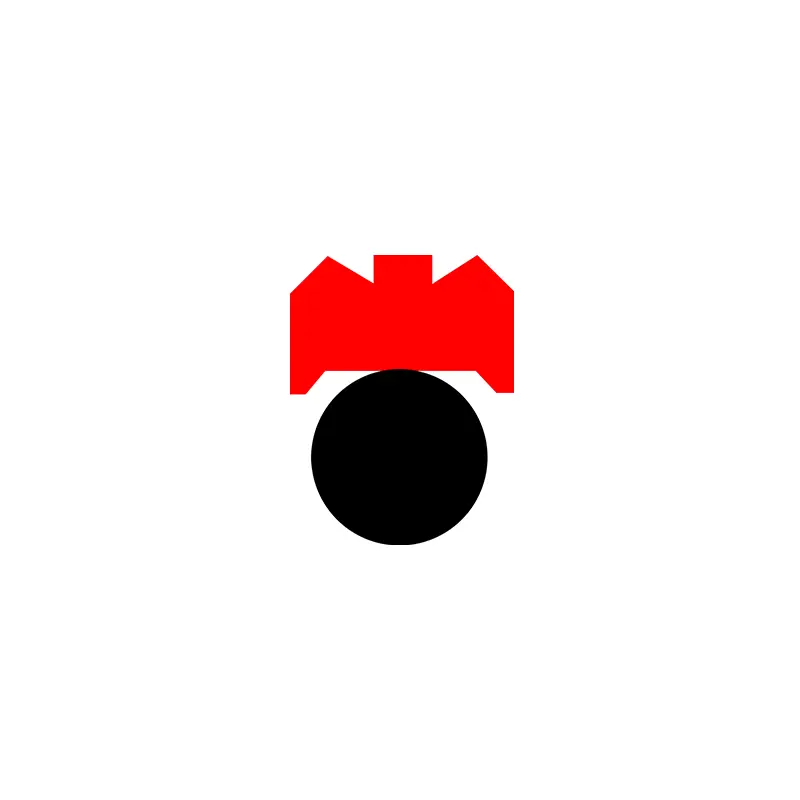

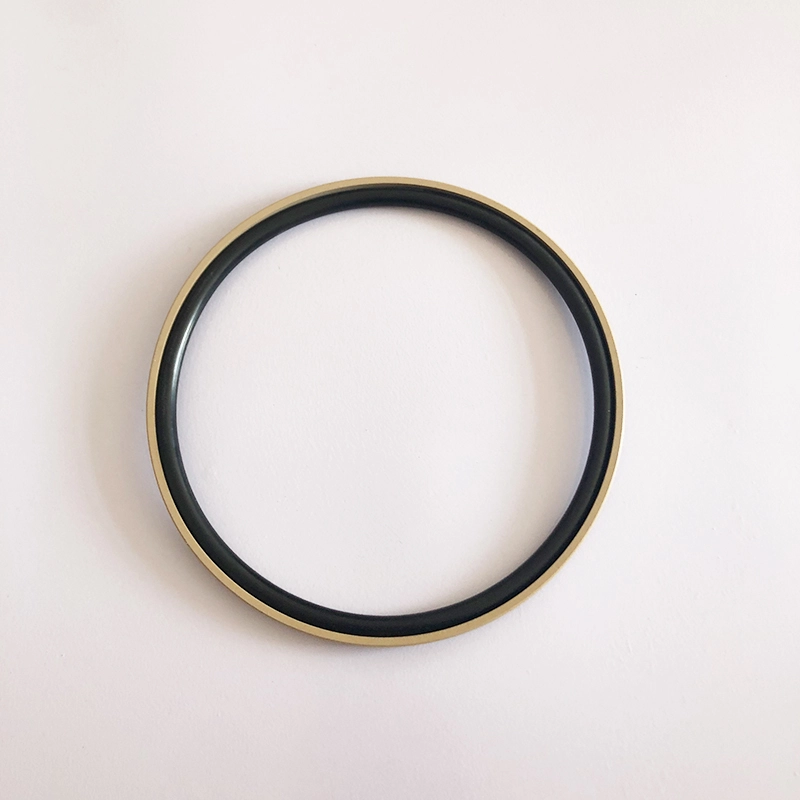

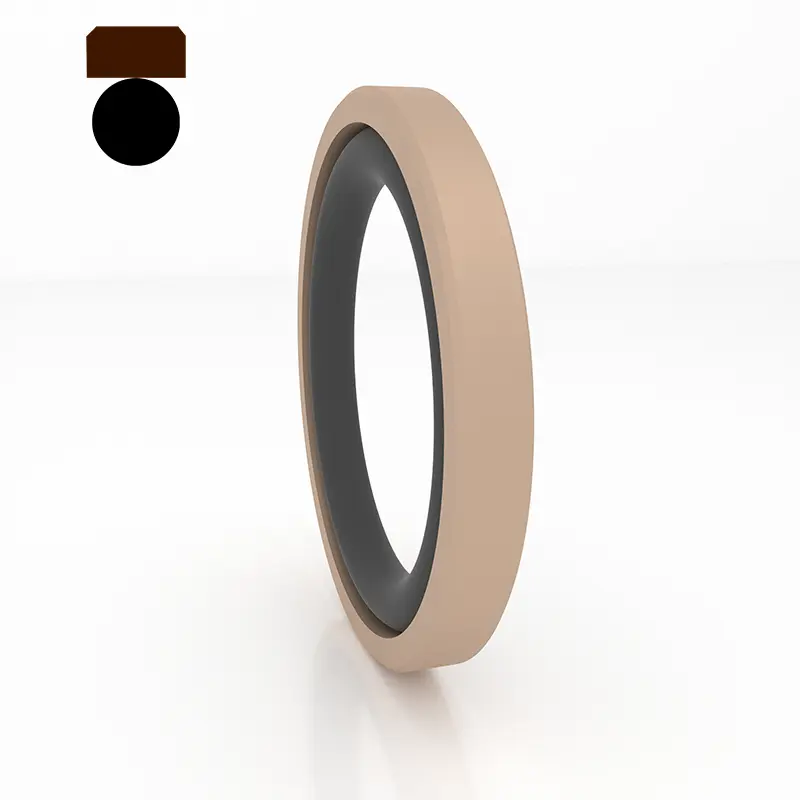

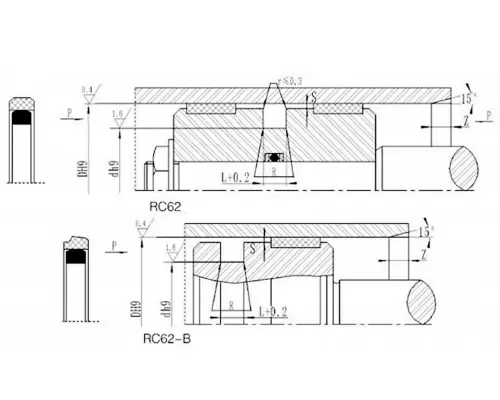

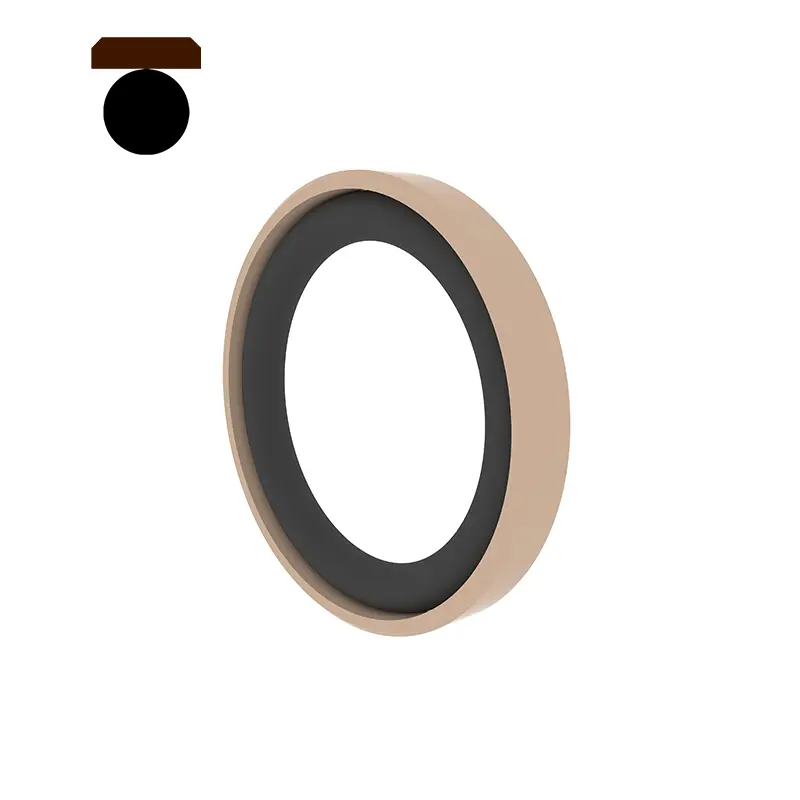

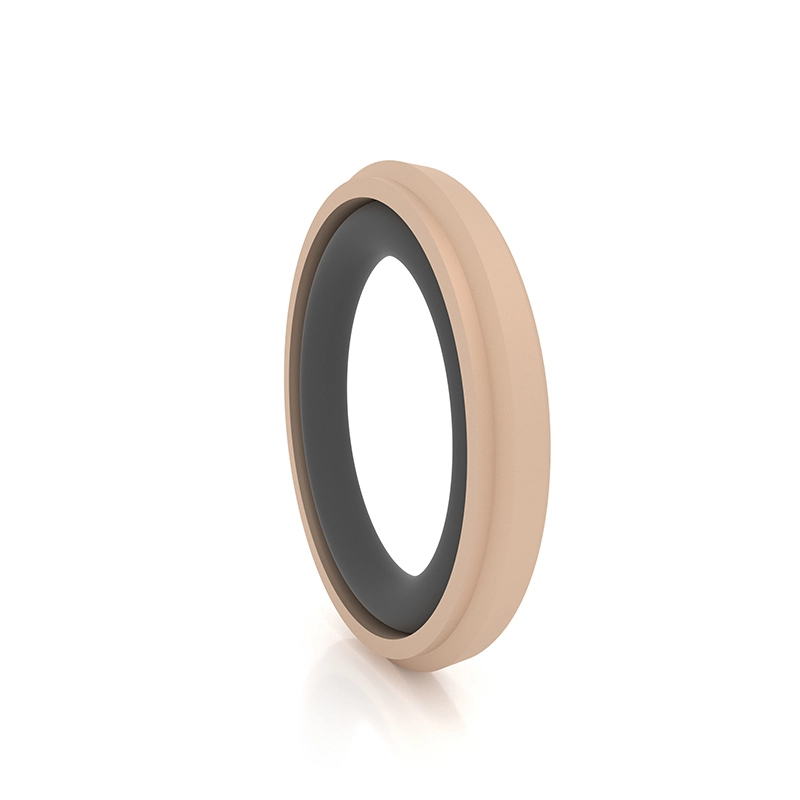

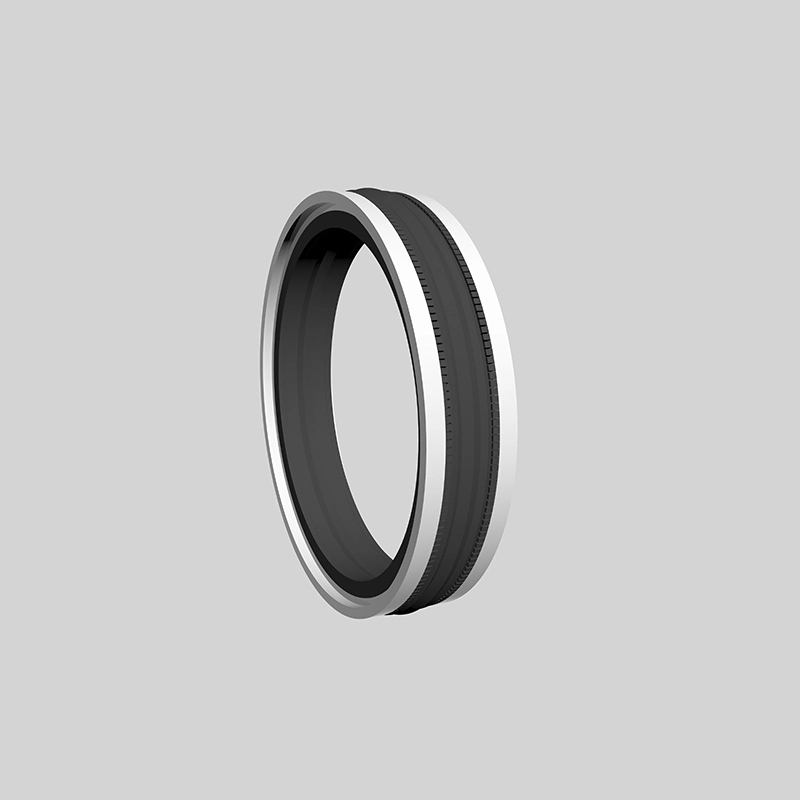

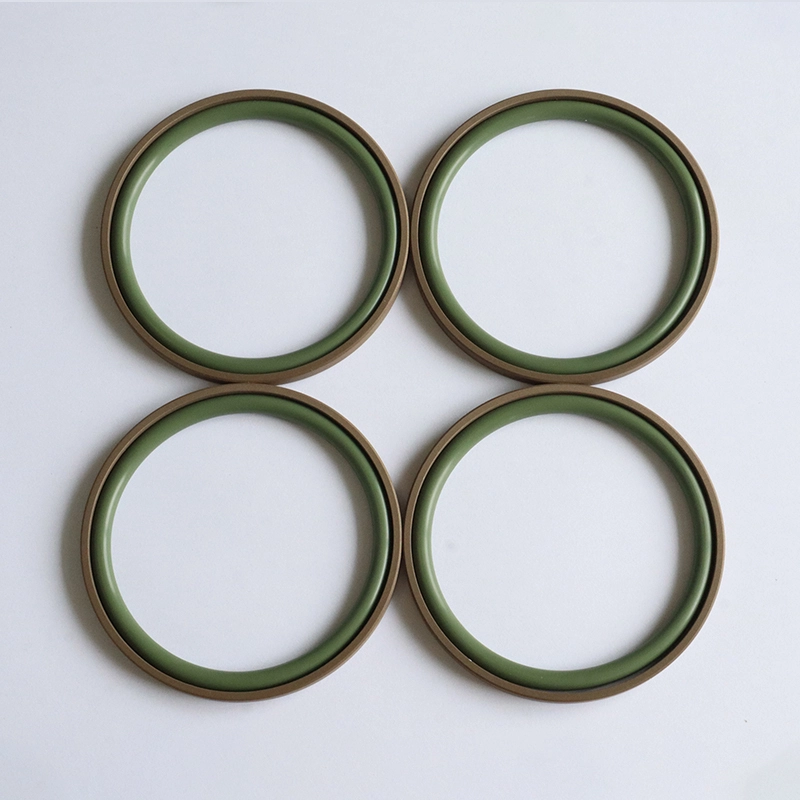

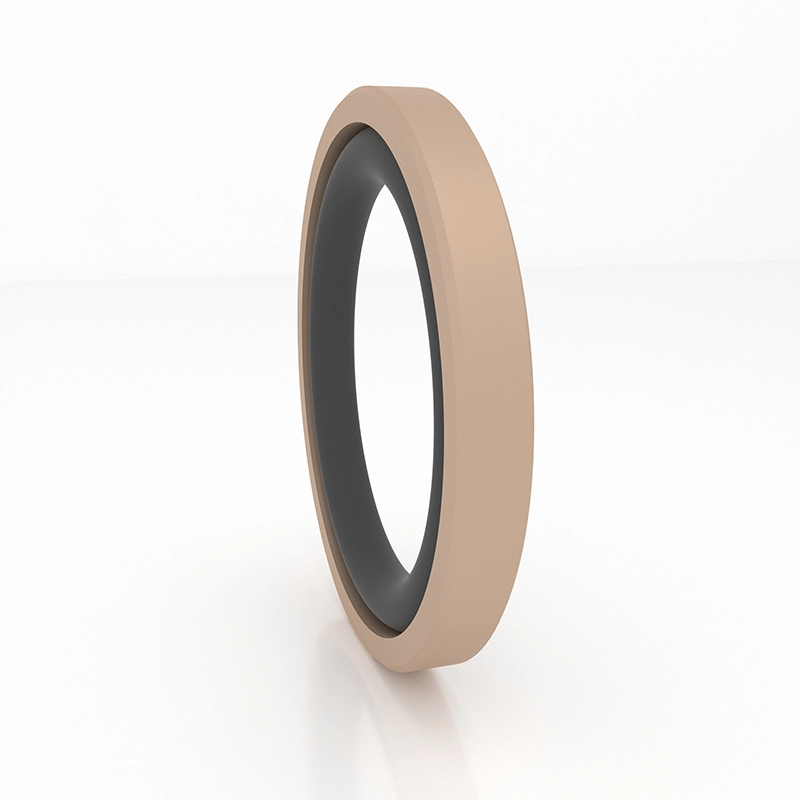

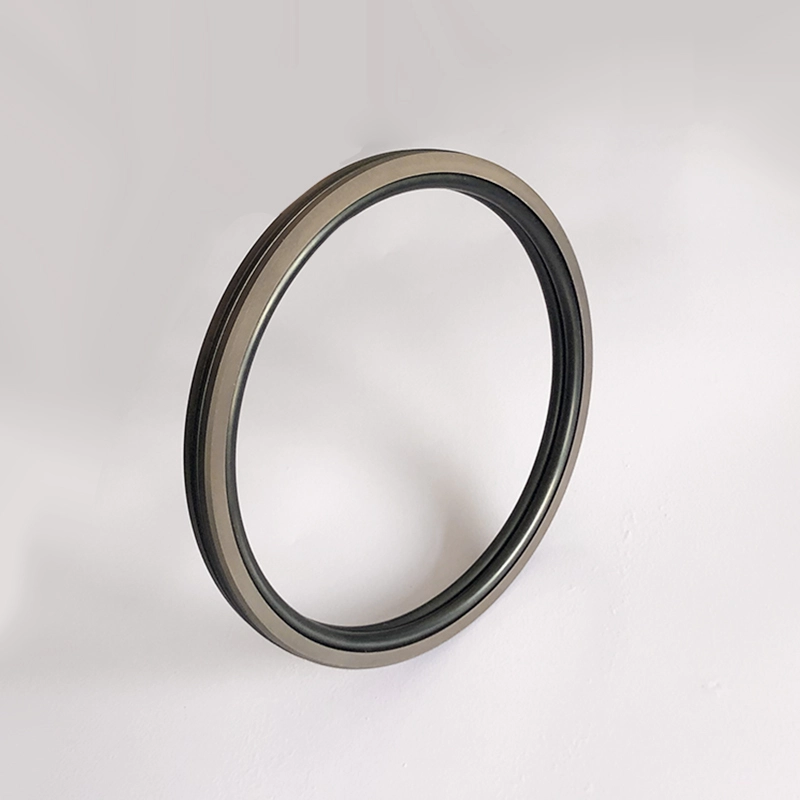

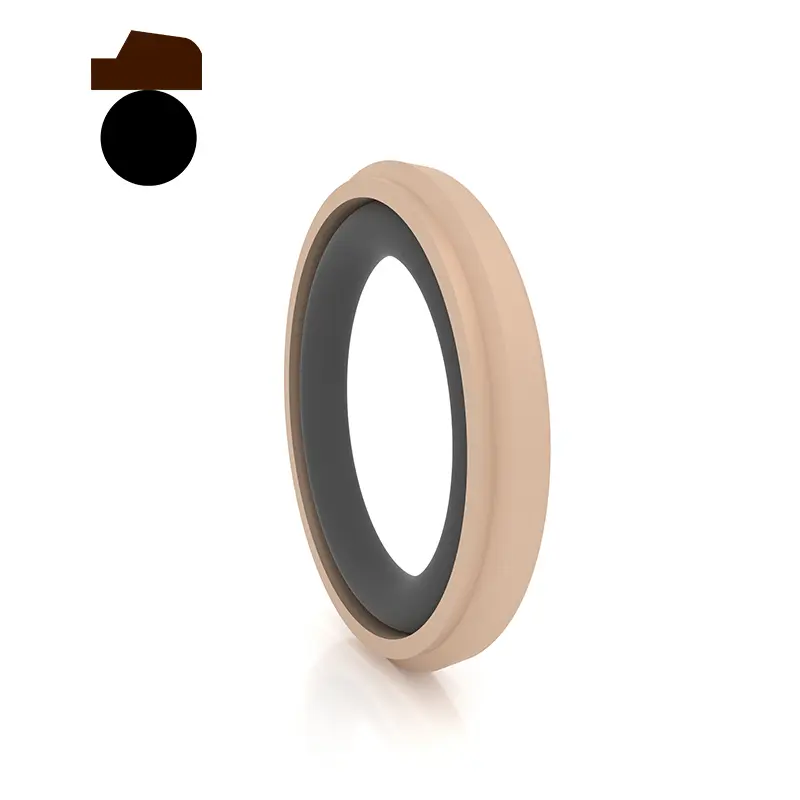

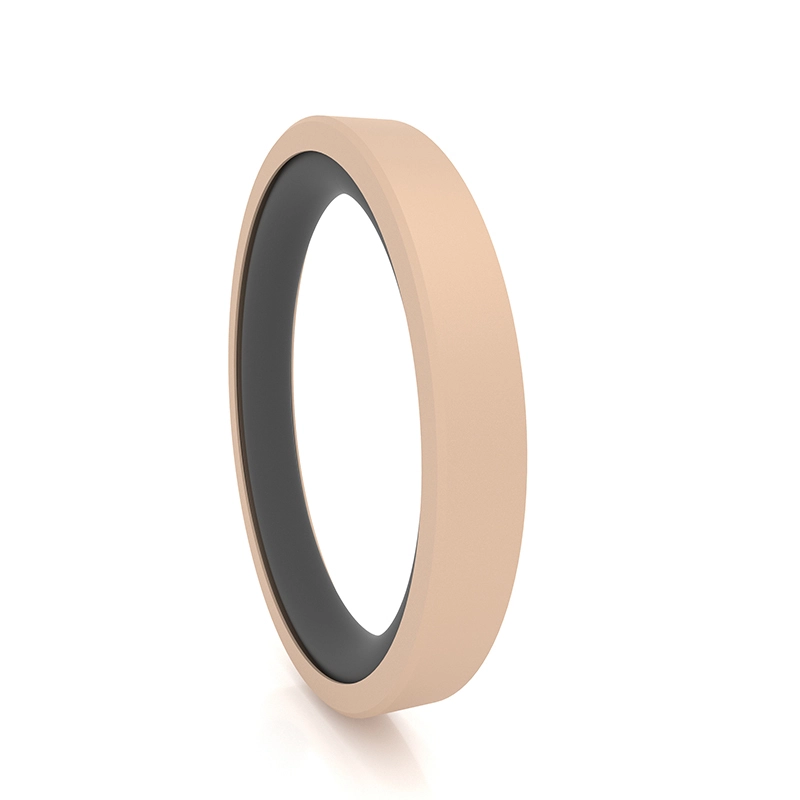

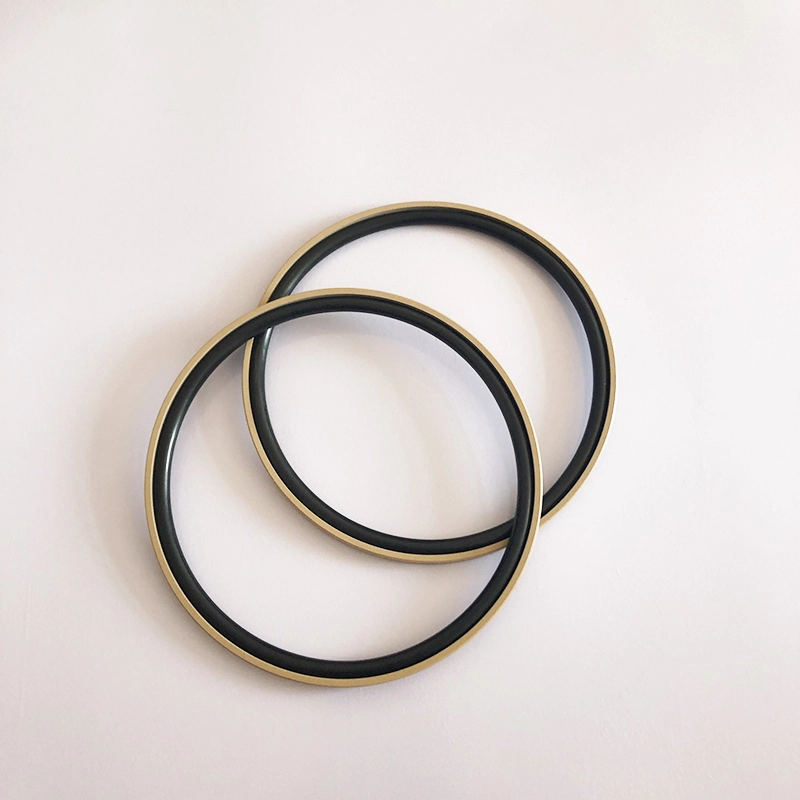

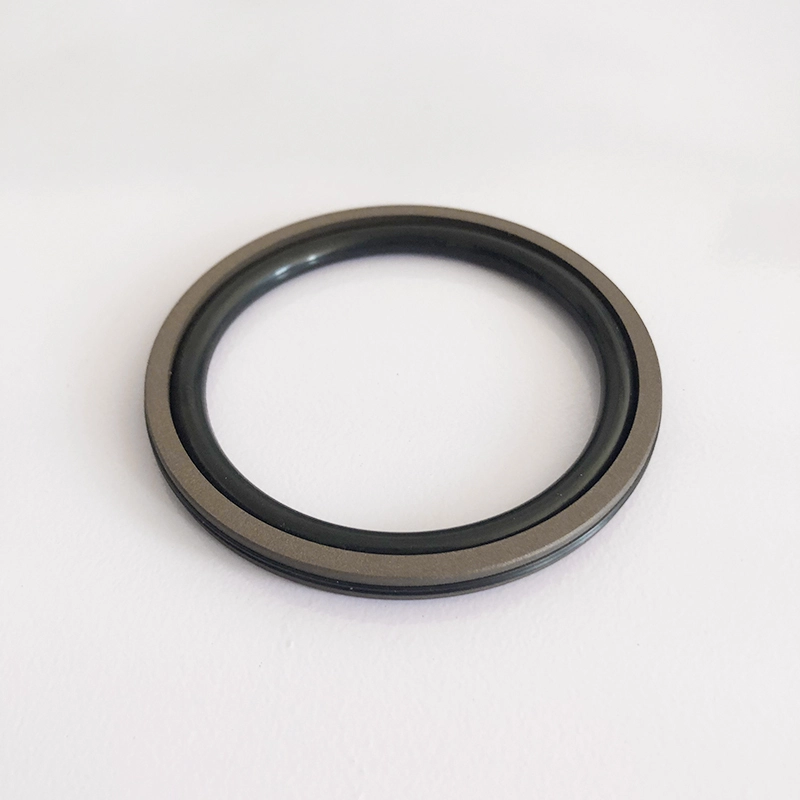

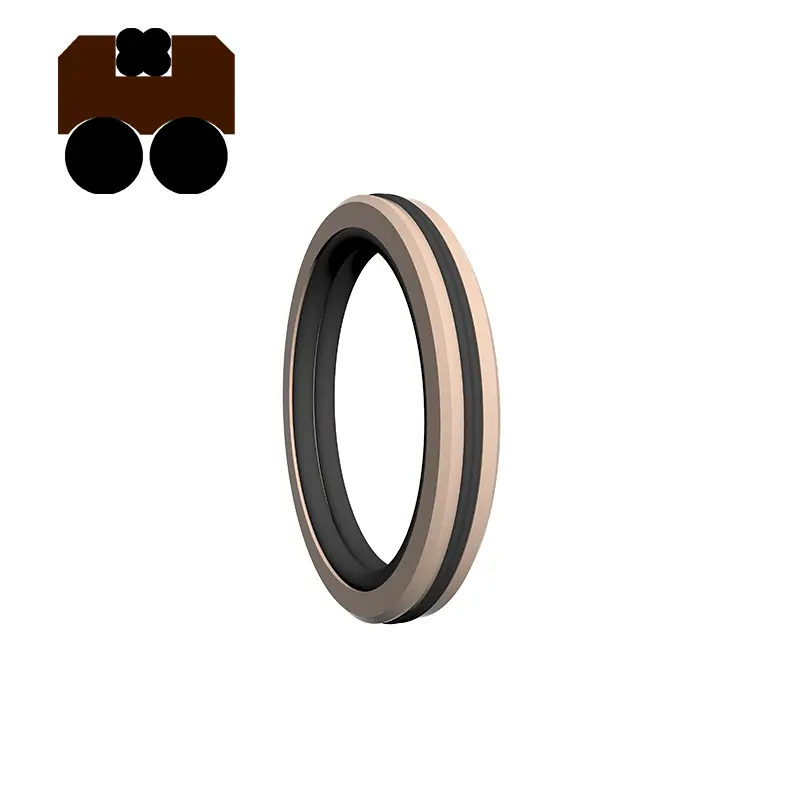

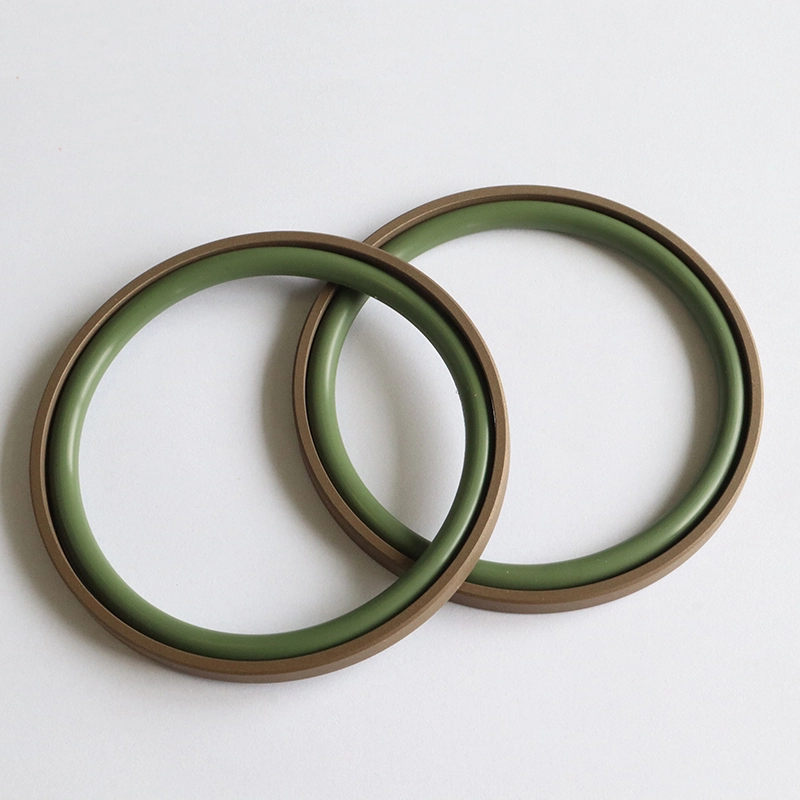

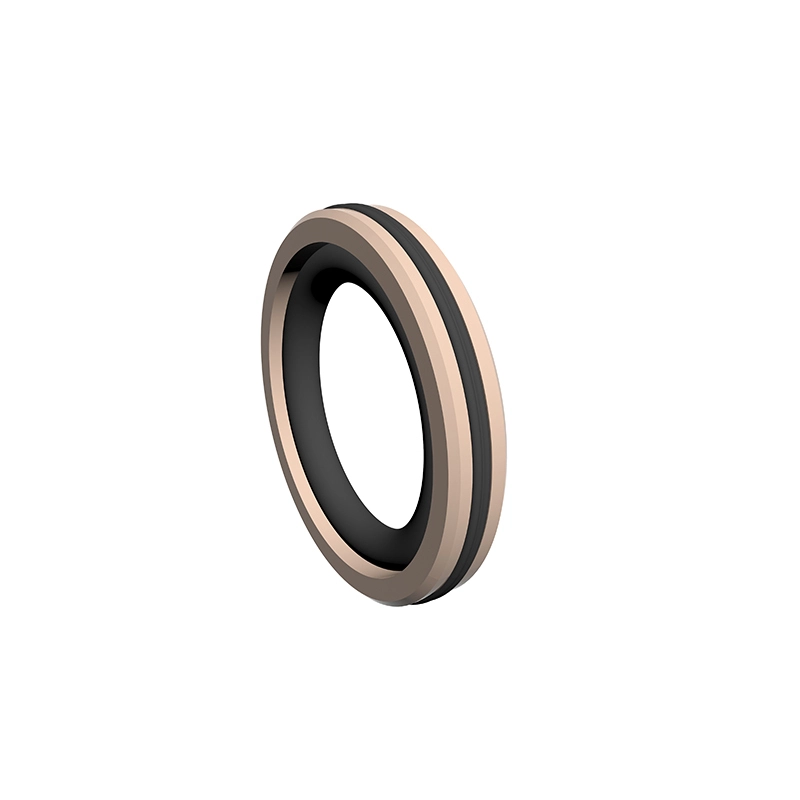

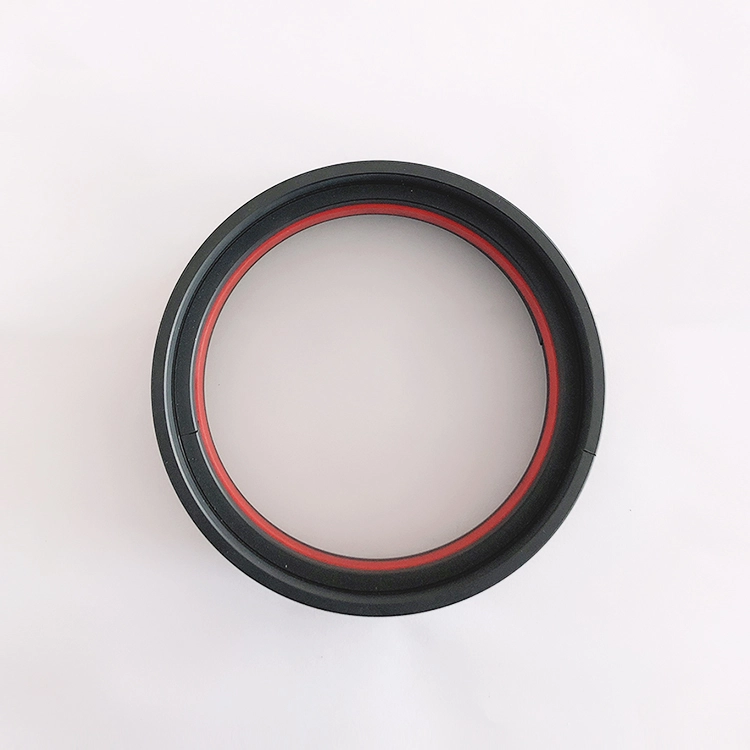

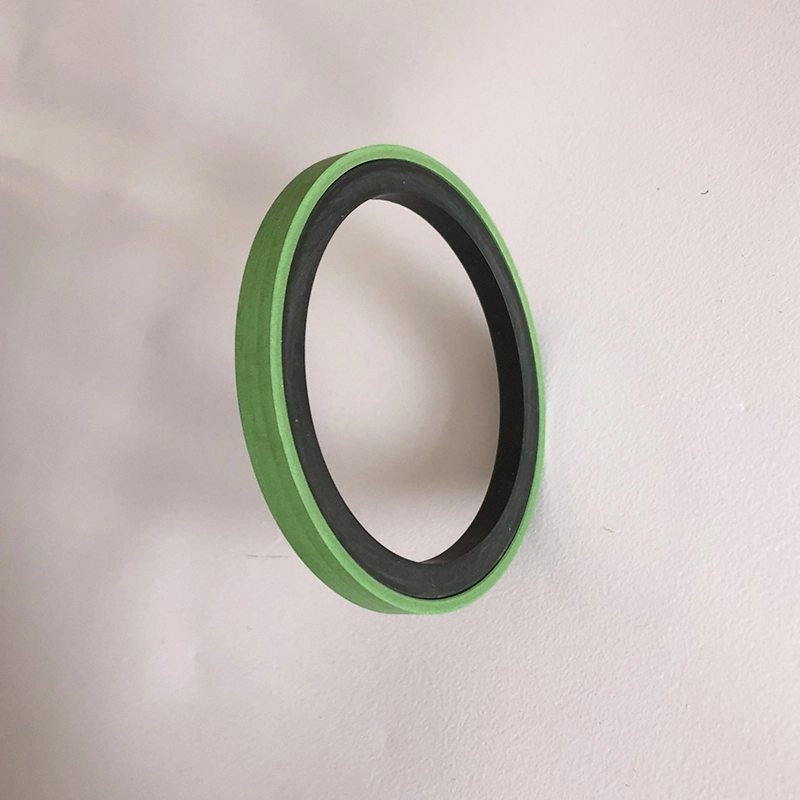

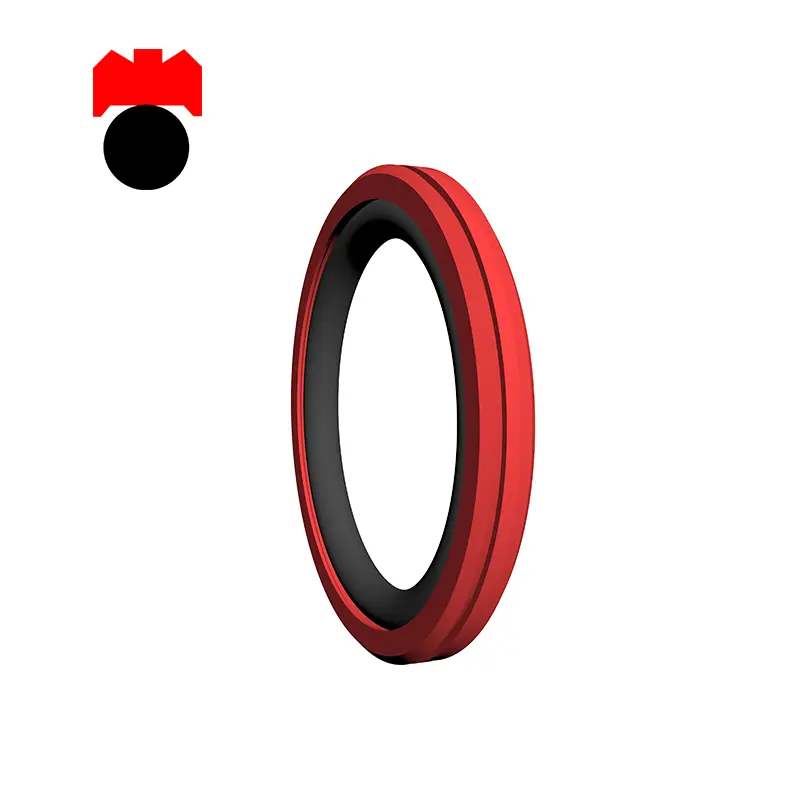

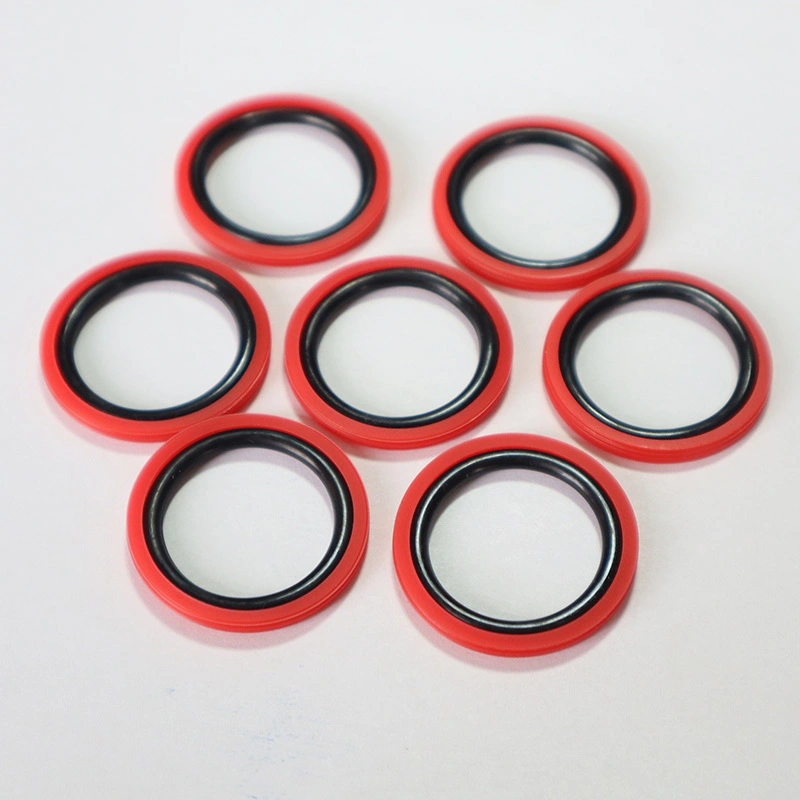

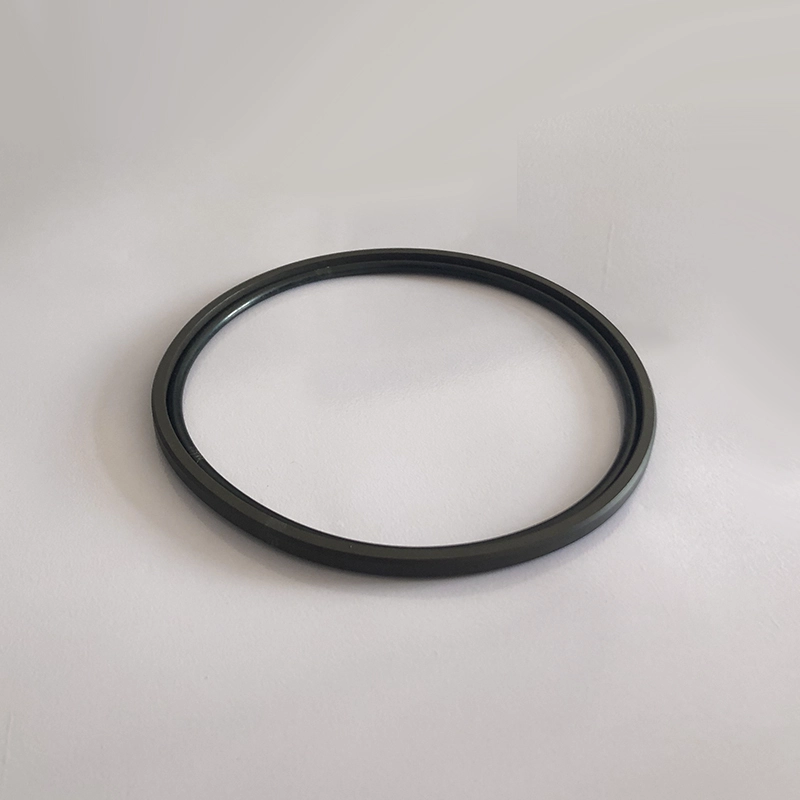

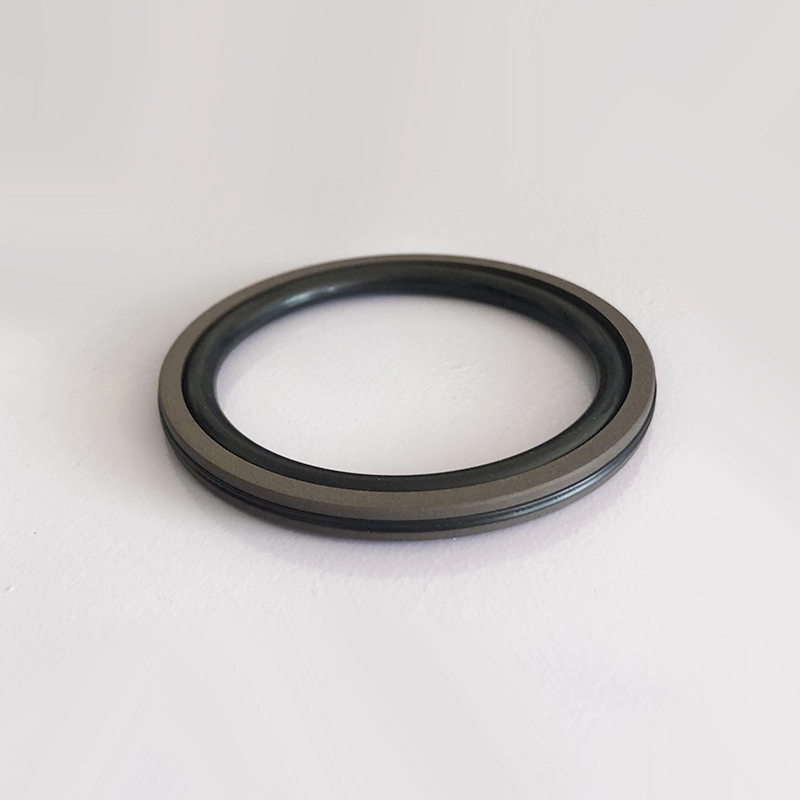

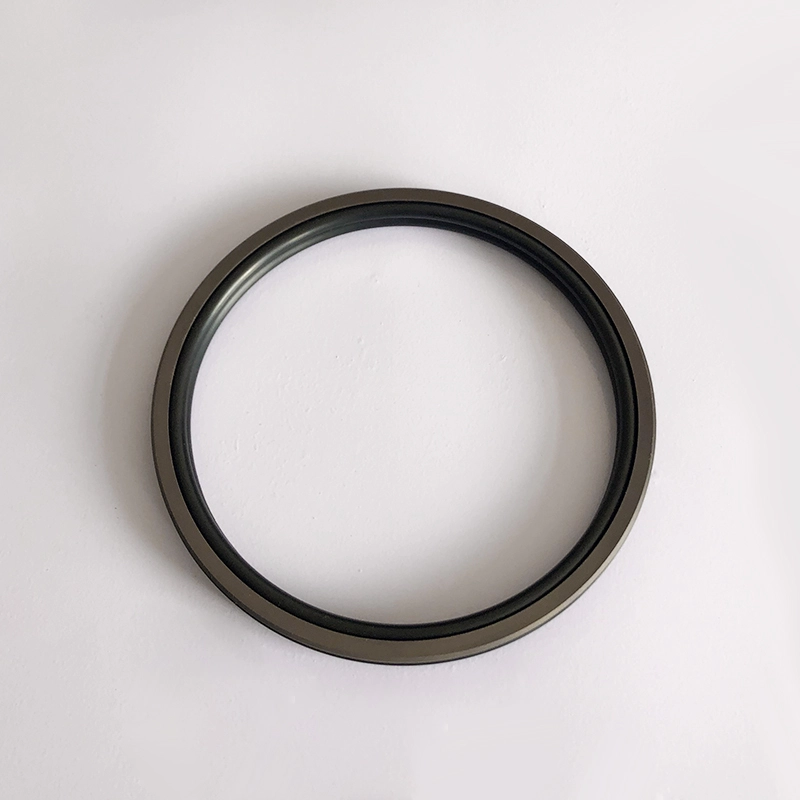

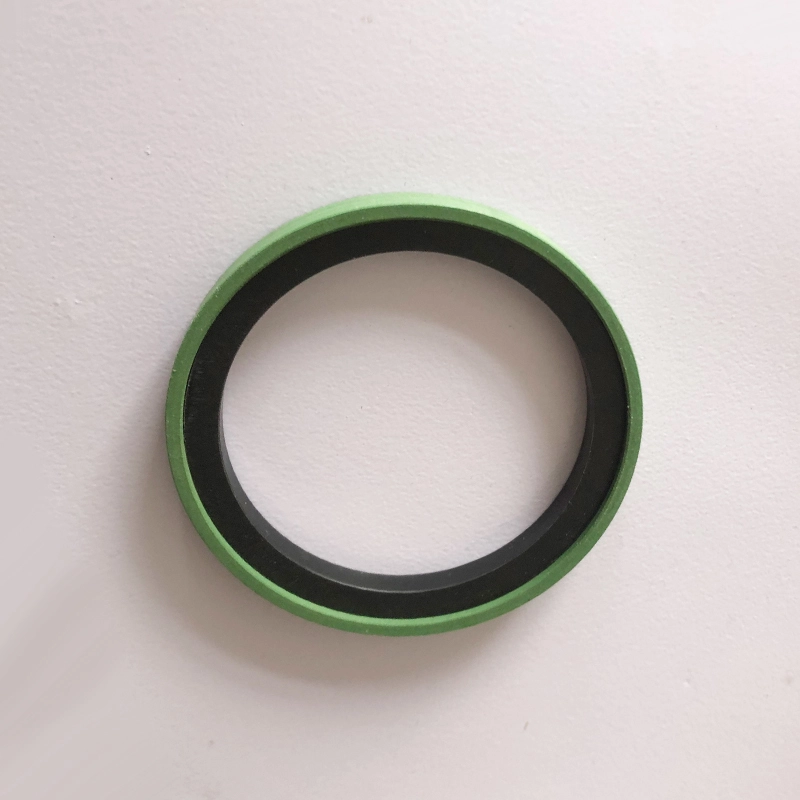

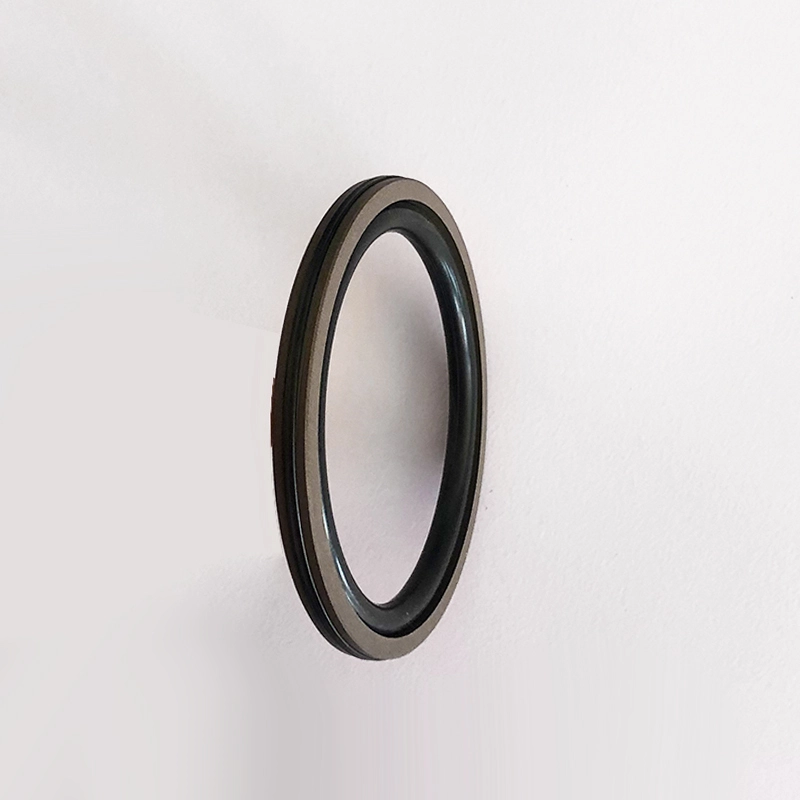

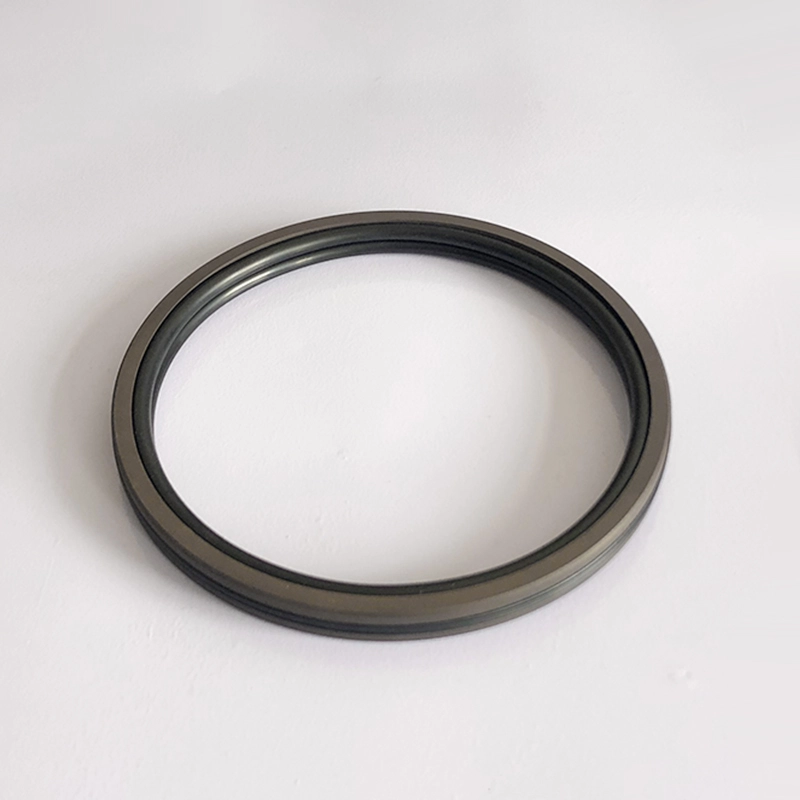

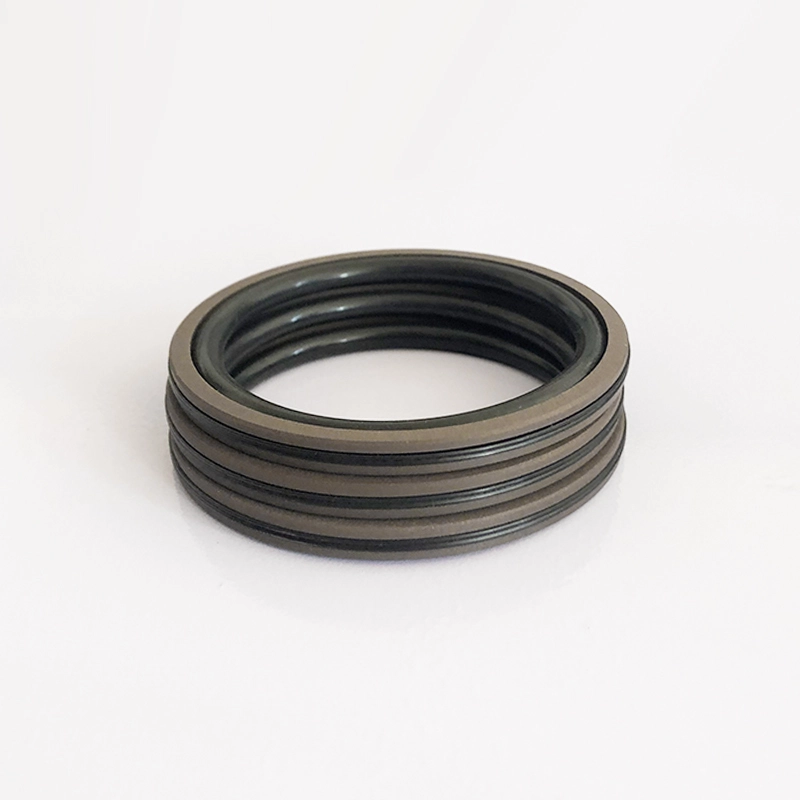

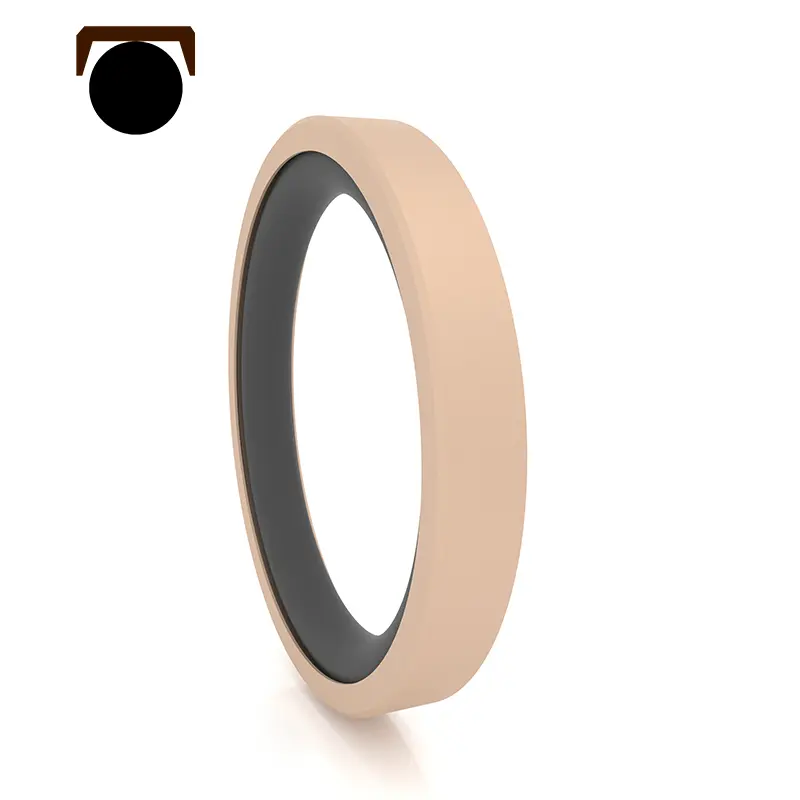

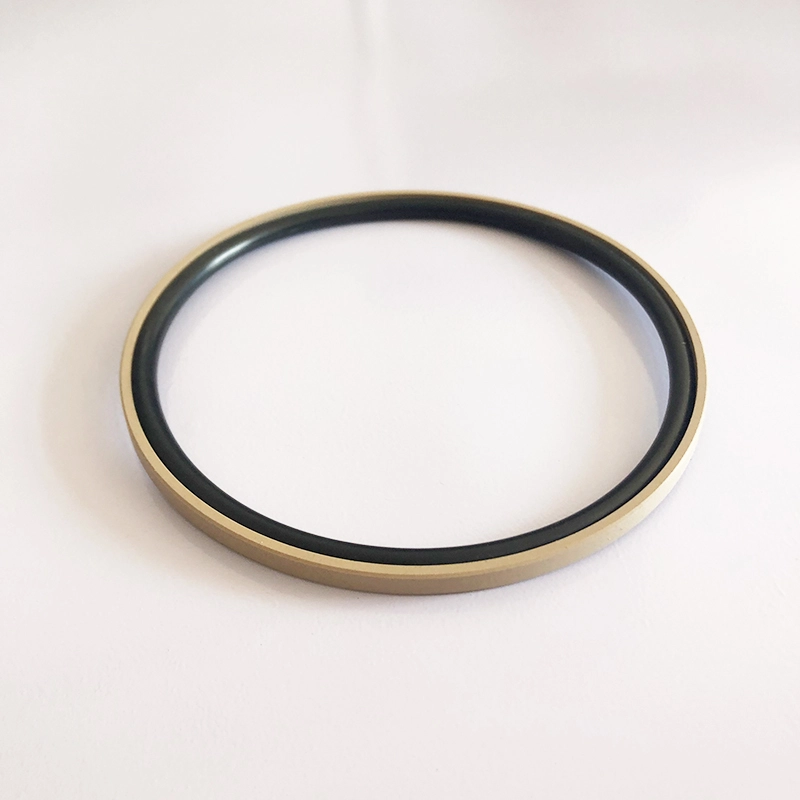

RC61 နှင့် RC62 တွင် PTFE စတုဂံတံတံဆိပ်ခတ်ခြင်းနှင့် O-shaped ရာဘာလက်စွပ်တစ်ခုဖြင့်ဖွဲ့စည်းထားပြီး o-shaped Reder လက်စွပ်တစ်ခုဖြင့်ပြုလုပ်ထားပြီးဟိုက်ဒရောလစ်၏အပြန်အလှန်တုံ့ပြန်ခြင်းကိုတံဆိပ်ခတ်ရန်သင့်လျော်သည်။ RC61-B သည်ဖြည့်ထားသော PTFE တွင်တံဆိပ်ခတ်ထားသည့်လက်စွပ်နှင့် O-shaped Rings လက်စွပ်တစ်ခုဖြင့်ဖွဲ့စည်းထားသည်။ RC62-B သည်အကြီးအကျယ်တာဝန်ပြောင်းပြန်သည့်ခြေလှမ်းတံဆိပ်ဖြစ်ပြီးမပြီးဆုံးသောဖိအားတံဆိပ်ခတ်ခြင်းအတွက်သင့်လျော်သည်။ O-ring သည် radial force ကိုထောက်ပံ့ပေးပြီးတံဆိပ်ခတ်ကွင်းများ 0 တ်ဆင်မှုအတွက်လျော်ကြေးပေးသည်။ ၎င်းကိုယေဘုယျအားဖြင့်အကြီးစားဟိုက်ဒရောလစ်ပစ္စည်းကိရိယာများအတွက်လမ်းညွှန်ကွင်းနှင့် တွဲဖက်. အသုံးပြုသည်။ Split (Open) groove ကိုအချင်း 30 မီလီမီတာထက်နည်းသောဆလင်ဒါအတွက်အသုံးပြုသင့်သည်။ အင်္ဂါရပ်များ:
1 ။ ပွတ်တိုက်မှုနိမ့်ကျခြင်း, သေးငယ်တဲ့အစပြုခြင်း, ချောမွေ့လှုပ်ရှားမှု,
2 ။ ဖိအားများနှင့်ကြမ်းတမ်းသောအခြေအနေများအောက်တွင်အလွန်မြင့်မားသောဖိအားတည်ငြိမ်မှု;
3 ။ သက်တမ်းရှည်သည်ရေနံတွင်းလွတ်ရှိရာတံဆိပ်ခတ်များအတွက်အသုံးပြုနိုင်သည်။
4 ။ ရေကဲ့သို့သောစာလုံးရေနည်းပါးပါးမီဒီယာကိုတံဆိပ်ခတ်ရန်အသုံးပြုနိုင်သည်။

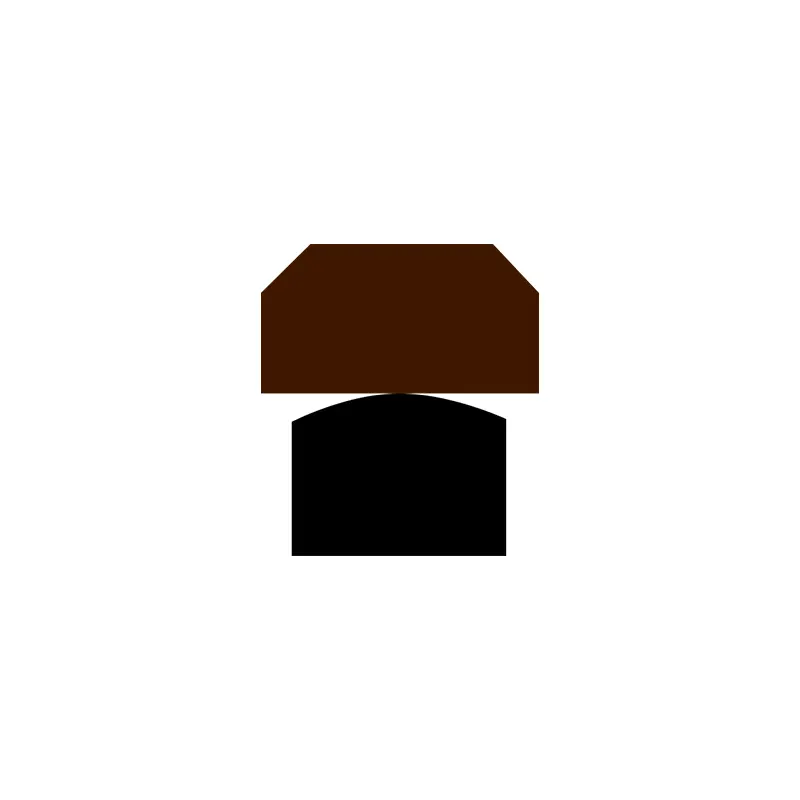

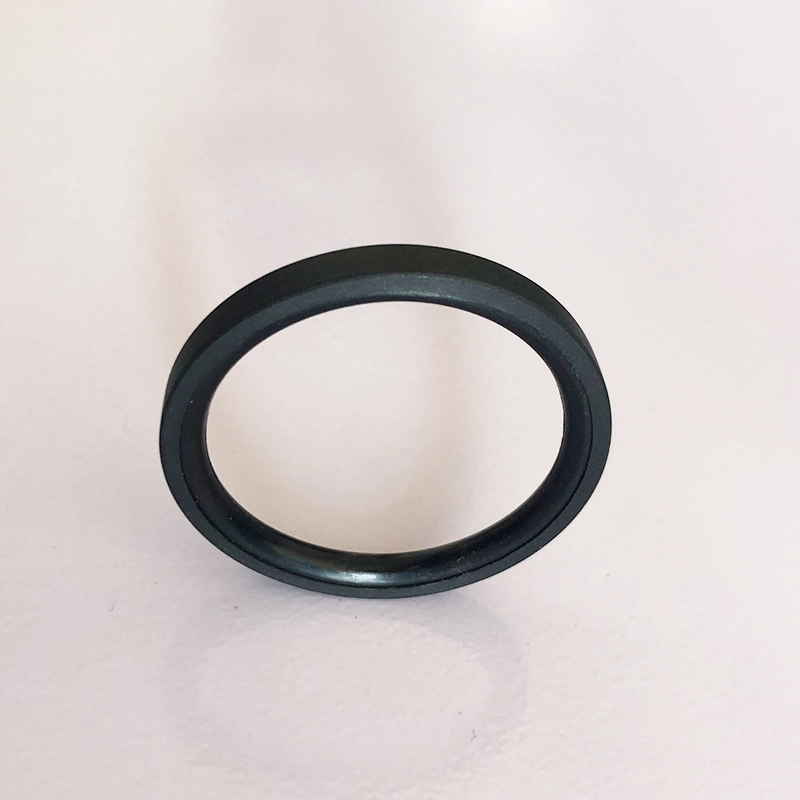

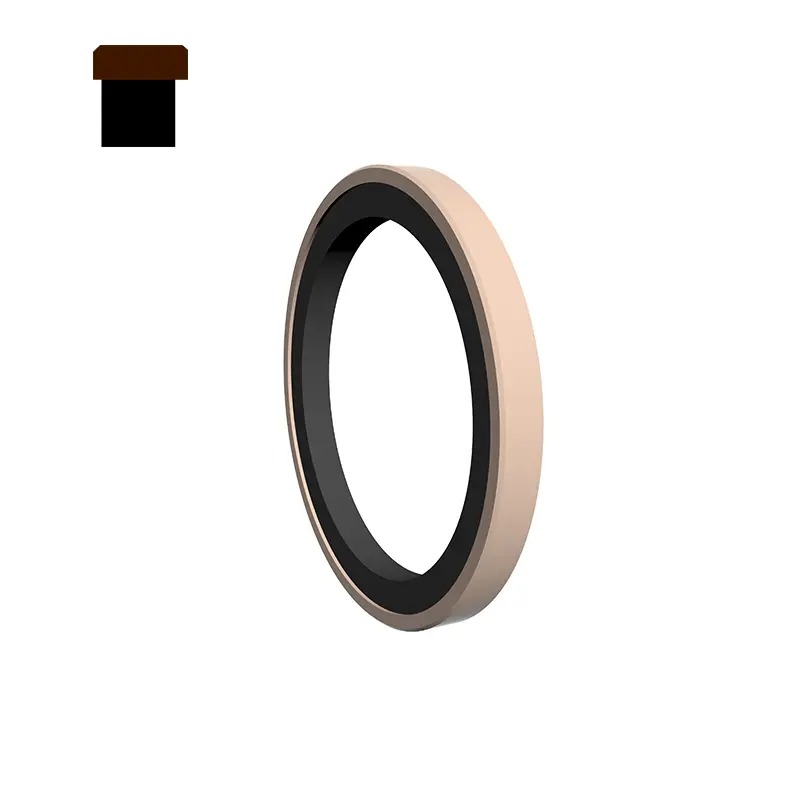

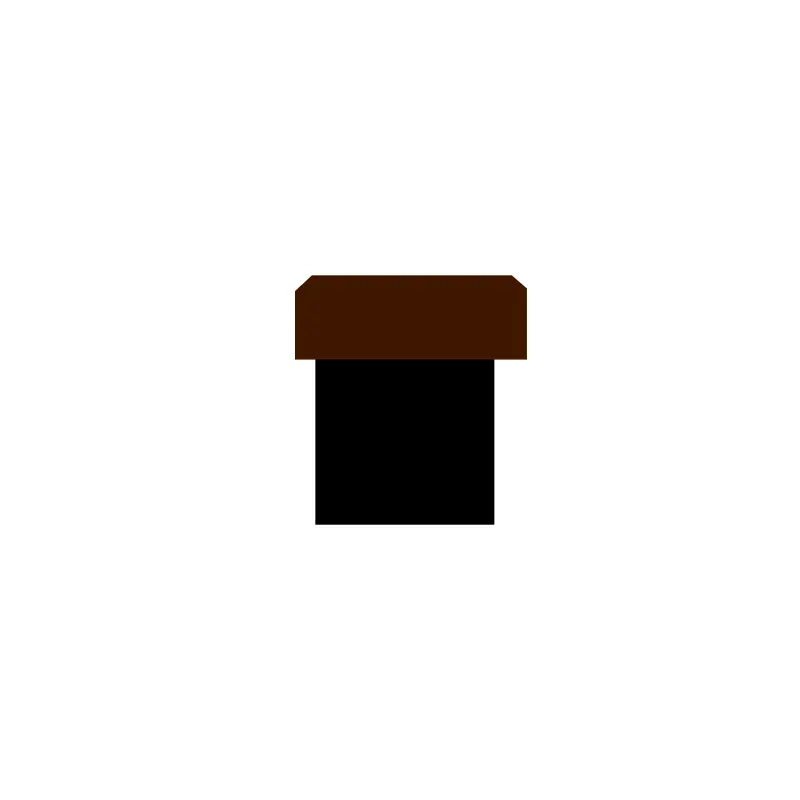

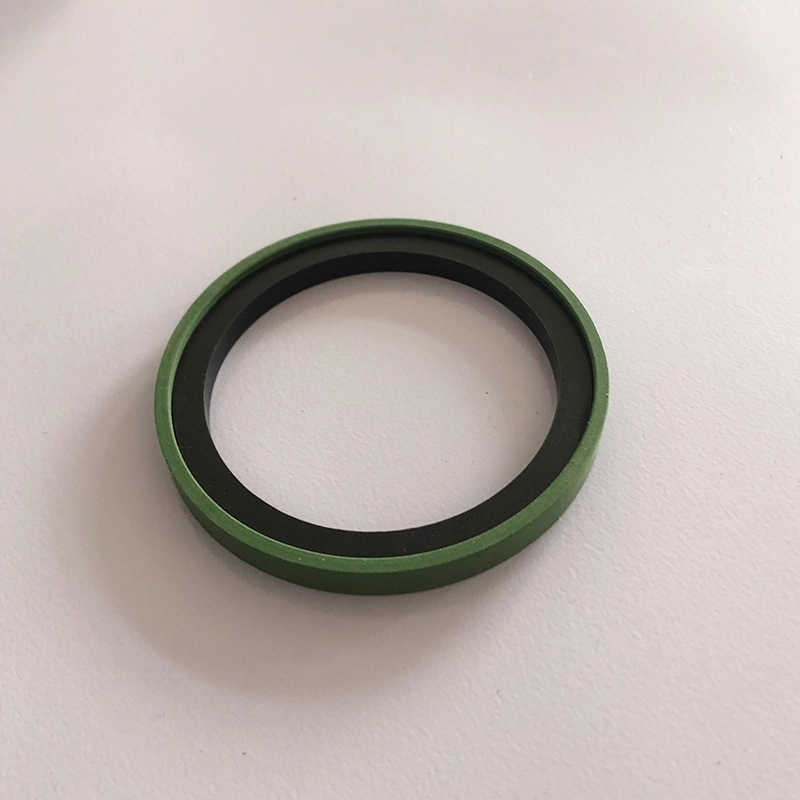

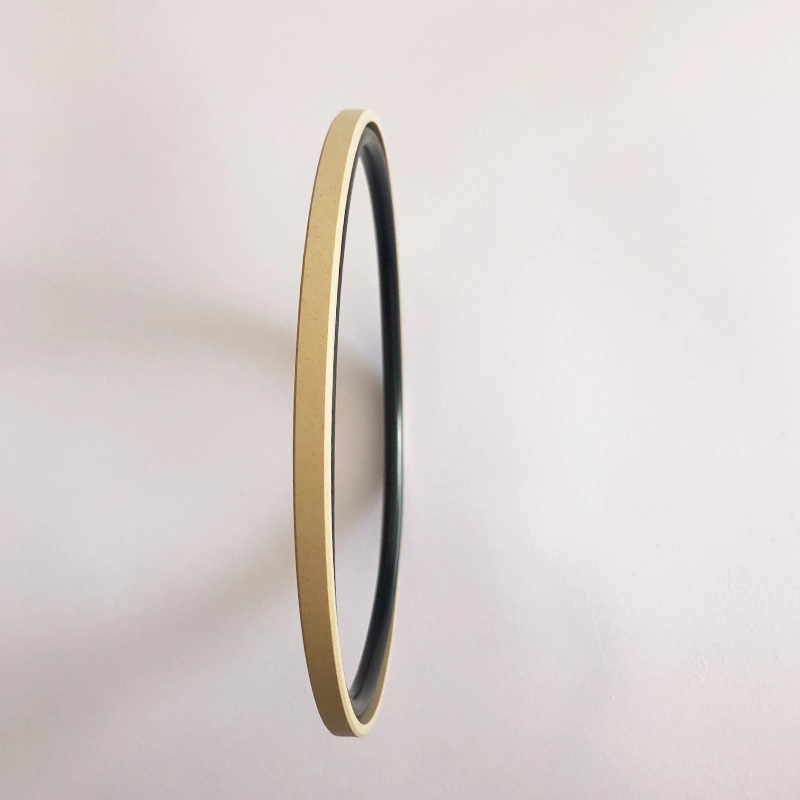

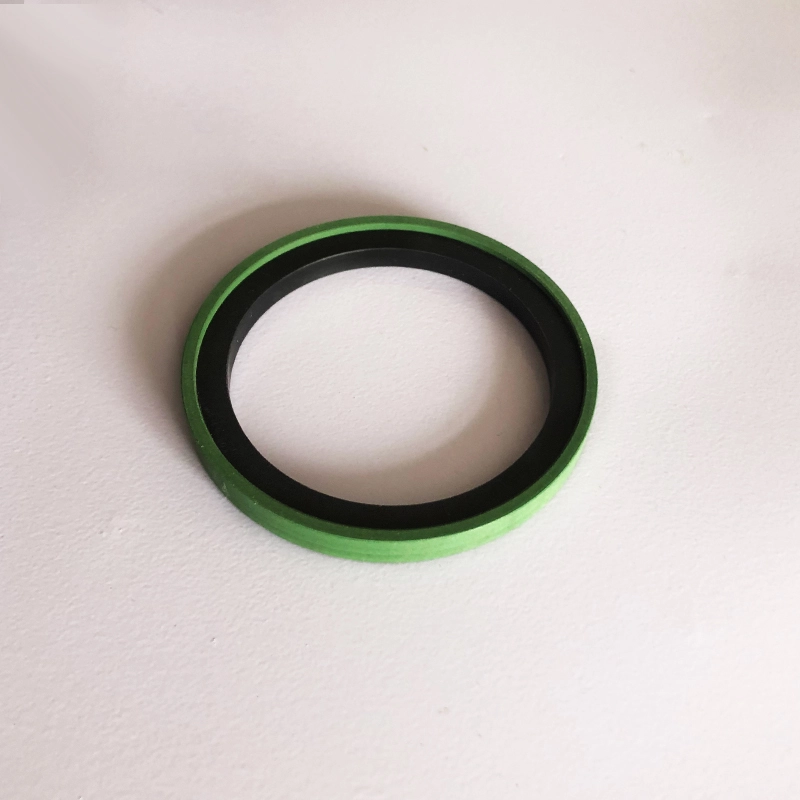

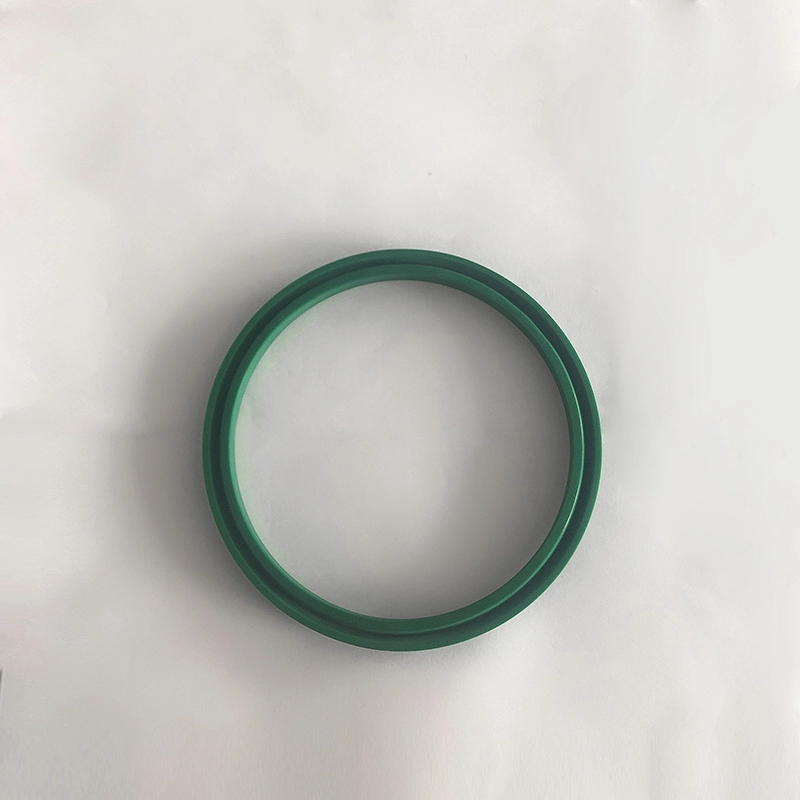

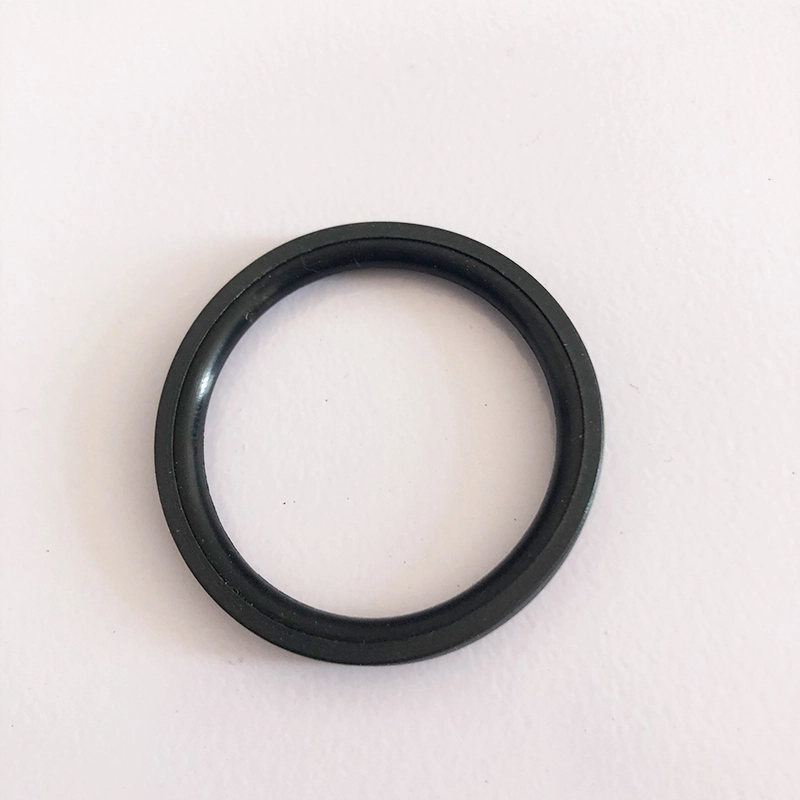

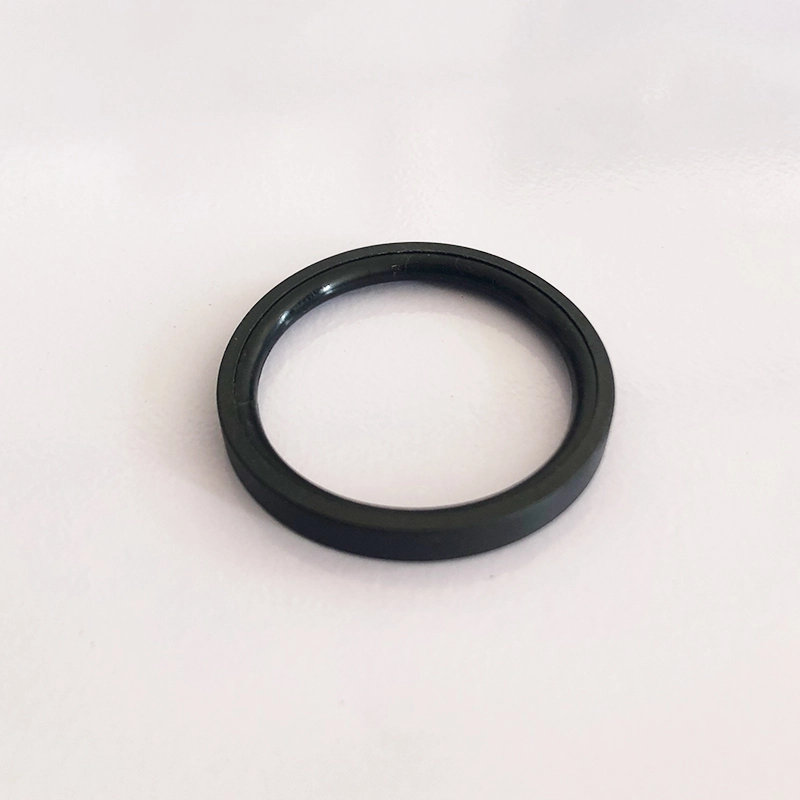

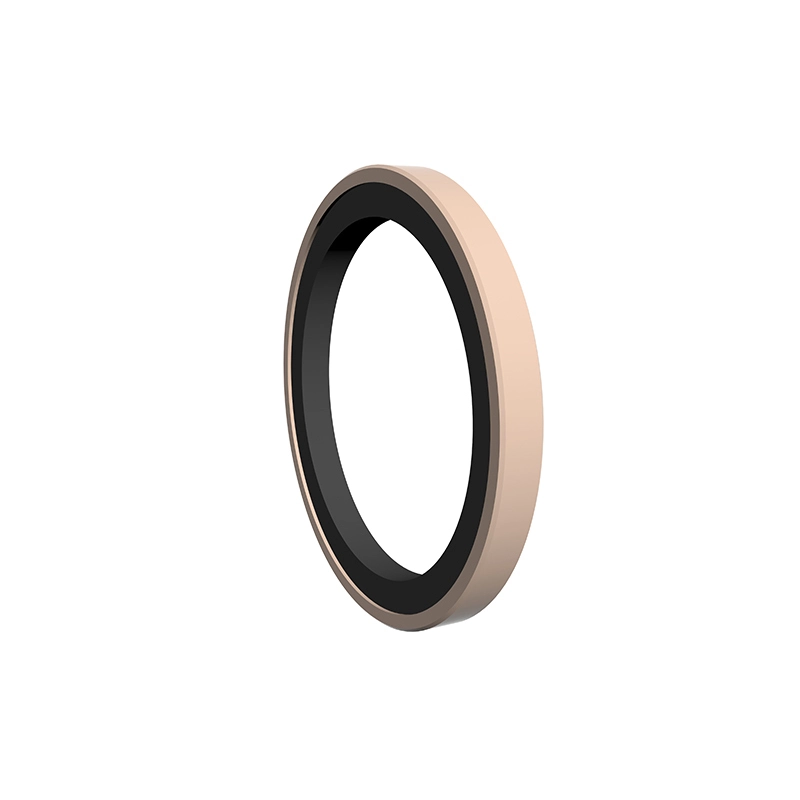

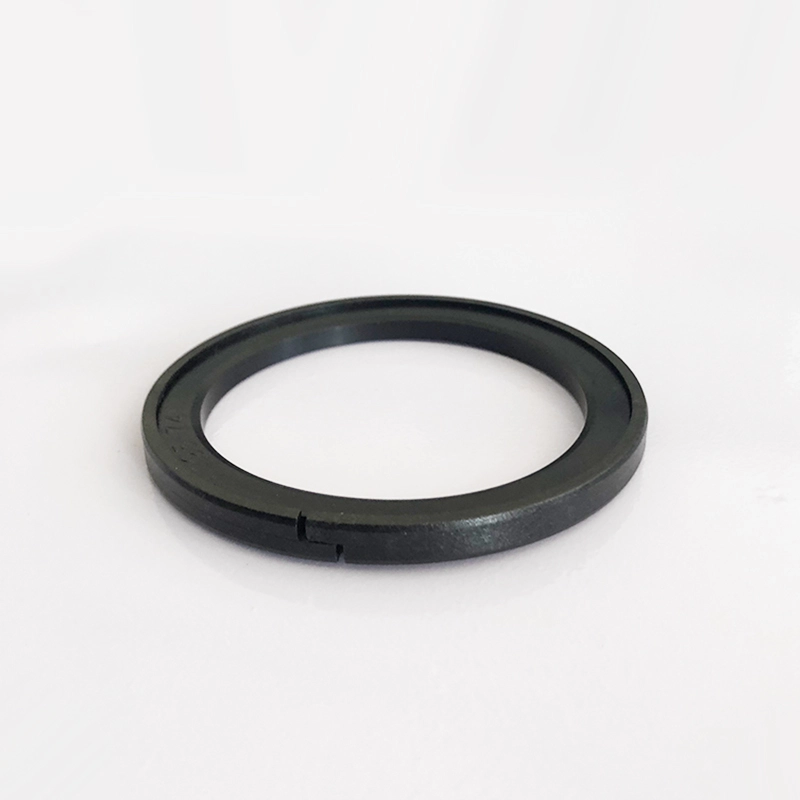

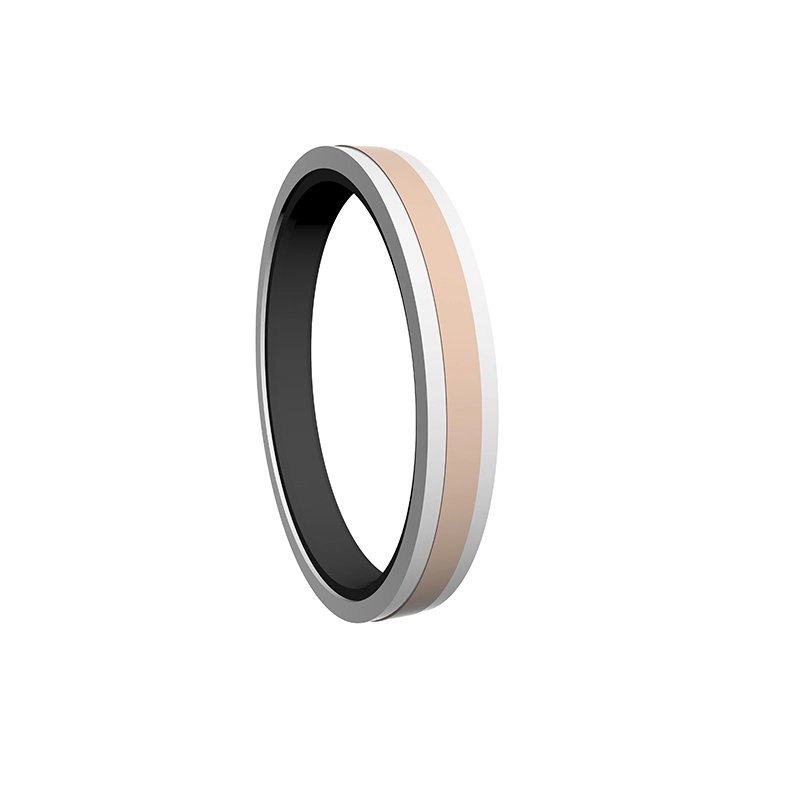

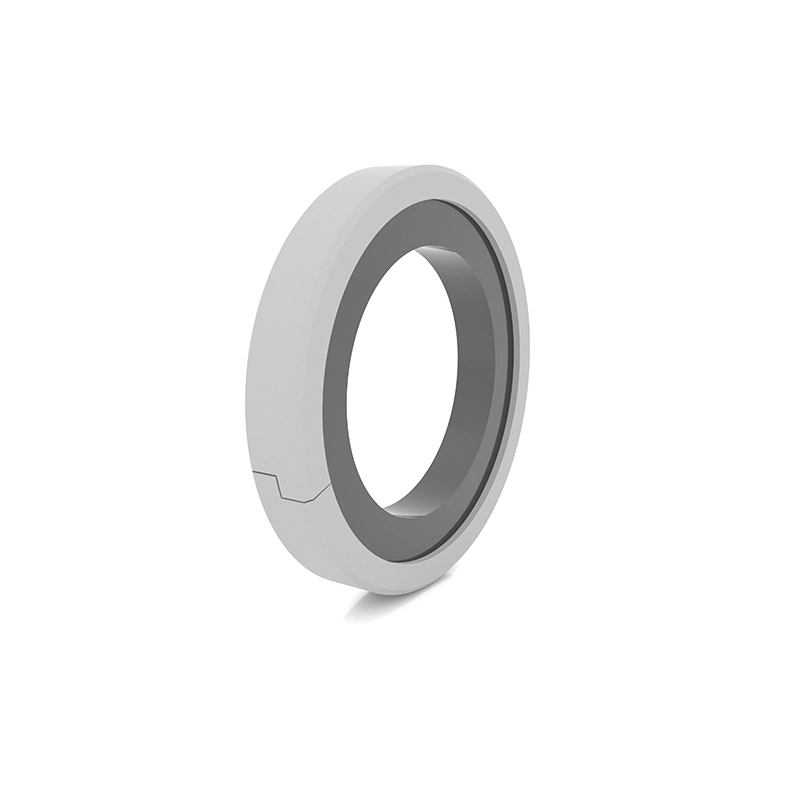

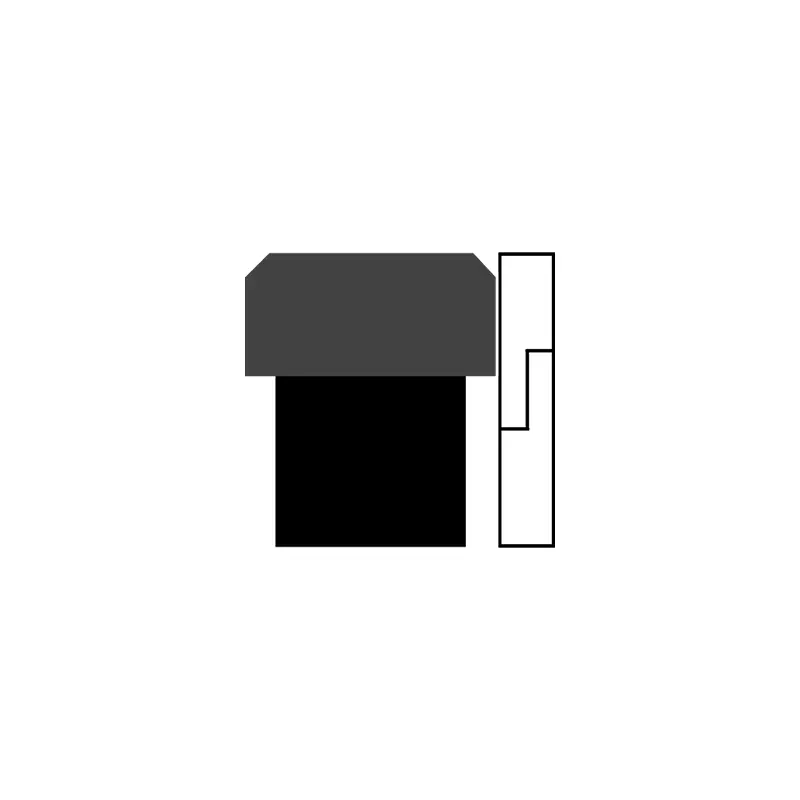

အိုကေသည်အထူးပစ္စည်းနှင့်အထူးပစ္စည်းနှင့်အထူးပစ္စည်းနှင့်စတုဂံရော်ဘာလက်စွပ်များဖြင့်ပြုလုပ်ထားသော thermopoplastic ပွင့်လင်းတံဆိပ်ခတ်သံနှင့်ပါ 0 င်သောရော်ဘာရော်ဘာလက်စွပ်များဖြင့်ဖွဲ့စည်းထားသည်။ ရော်ဘာလက်စွပ်သည် radial force ကိုထောက်ပံ့ပေးပြီးတံဆိပ်ခတ်ကွင်းများ 0 တ်ဆင်မှုအတွက်လျော်ကြေးပေးသည်။ တံဆိပ်ခတ်ကွင်းသည်ပွင့်လင်းသောဖွဲ့စည်းပုံကိုကျင့်သုံးသောကြောင့် Glyd Ring ကိုအထူးတပ်ဆင်ထားသည့်အထူးကိရိယာများလိုအပ်သည်ဟူသောပြ problem နာကိုဖြေရှင်းနိုင်သည်။ အင်္ဂါရပ်များ:
1 ။ ပွတ်တိုက်မှု, သေးငယ်တဲ့စတင်ခုခံနိုင်မှု, ချောမွေ့လှုပ်ရှားမှု, တွားတတ်သောတိရစ္ဆာန်မ။
2 ။ ဖိအားများနှင့်ကြမ်းတမ်းသောအခြေအနေများအောက်တွင်အလွန်မြင့်မားသောဖိအားတည်ငြိမ်မှု;
3 ။ ရိုးရှင်းသောနှင့်အဆင်ပြေတပ်ဆင်ခြင်း, အဘယ်သူမျှမစည်းဝေးပွဲကိရိယာများမလိုအပ်;
4 ။ ရေကဲ့သို့သောစာလုံးရေနည်းပါးပါးမီဒီယာကိုတံဆိပ်ခတ်ရန်အသုံးပြုနိုင်သည်။
5 ။ ကောင်းမွန်တဲ့ထုတ်ယူမှုကွာဟချက်ကိုခွင့်ပြုတဲ့ကောင်းမွန်တဲ့ဆန့်ကျင်ရေးစွမ်းဆောင်ရည်ကောင်းပါတယ်။

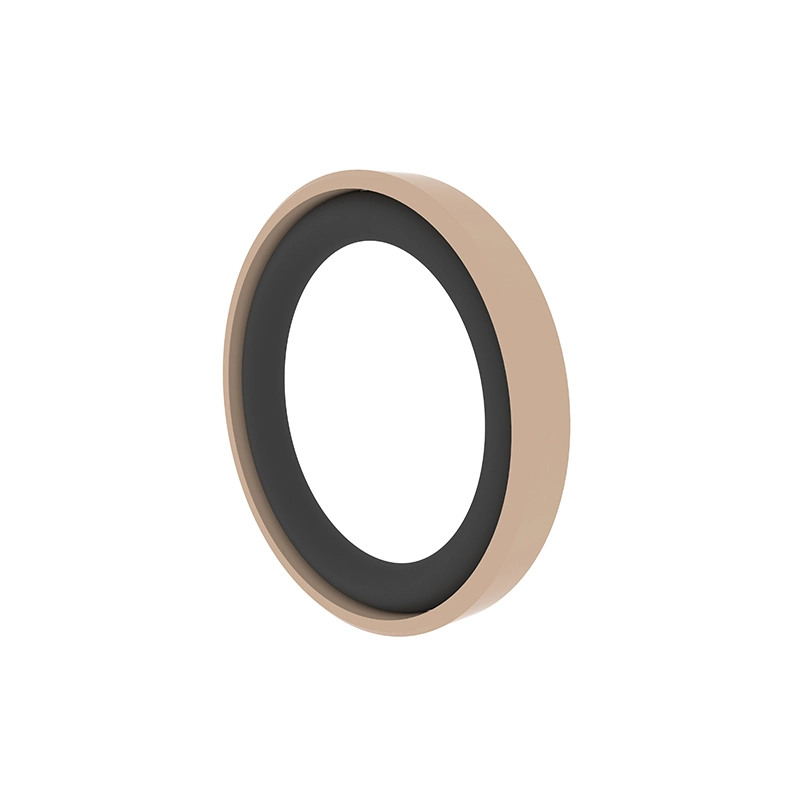

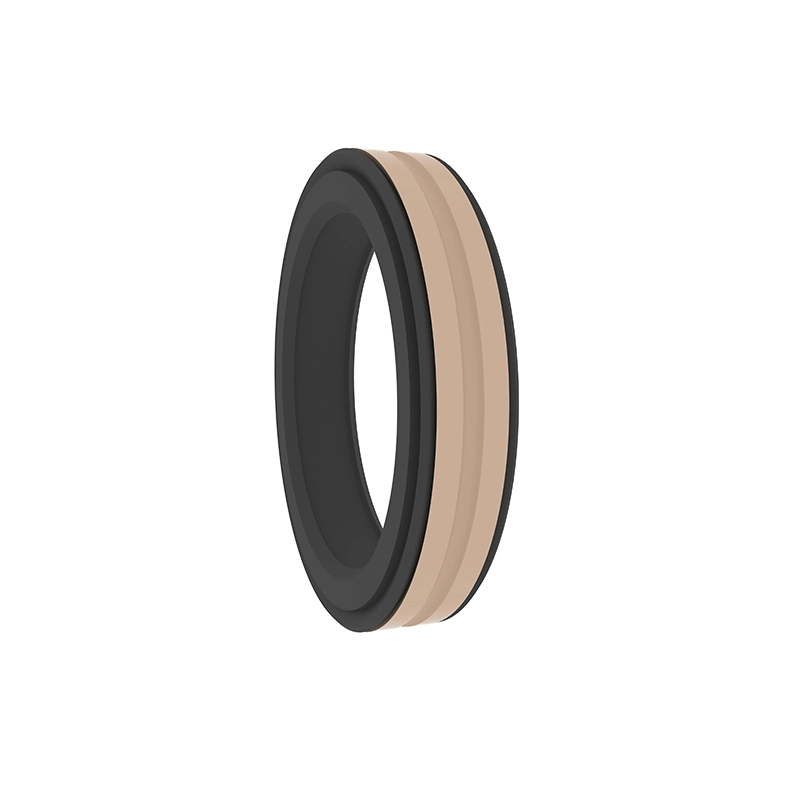

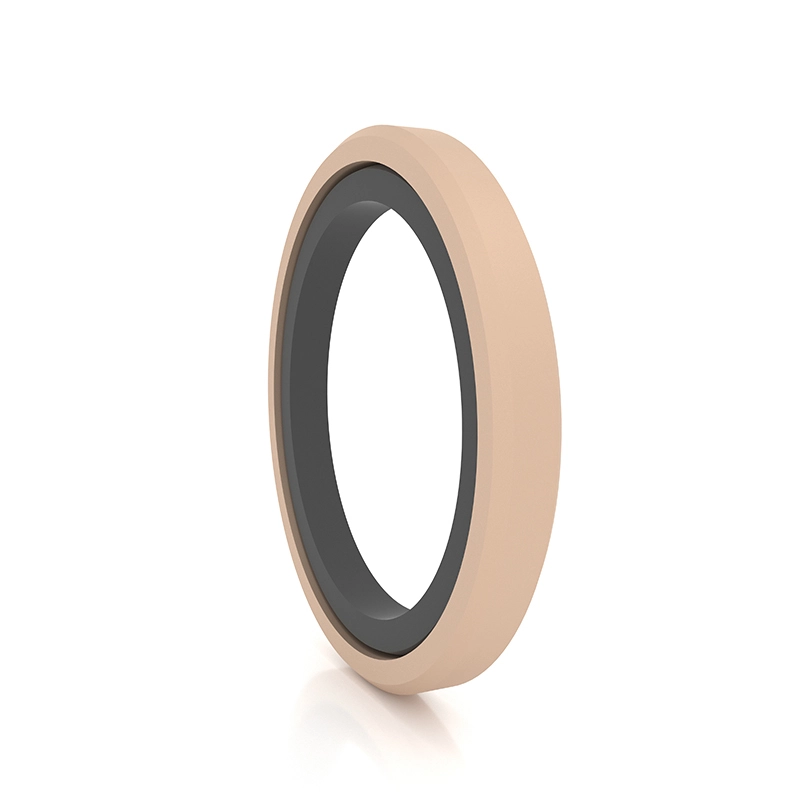

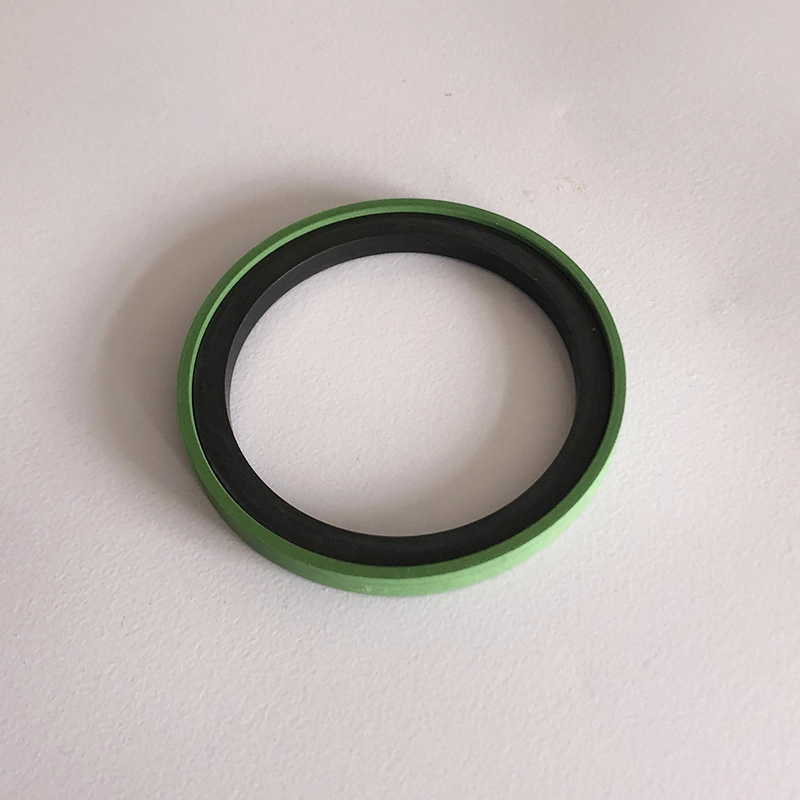

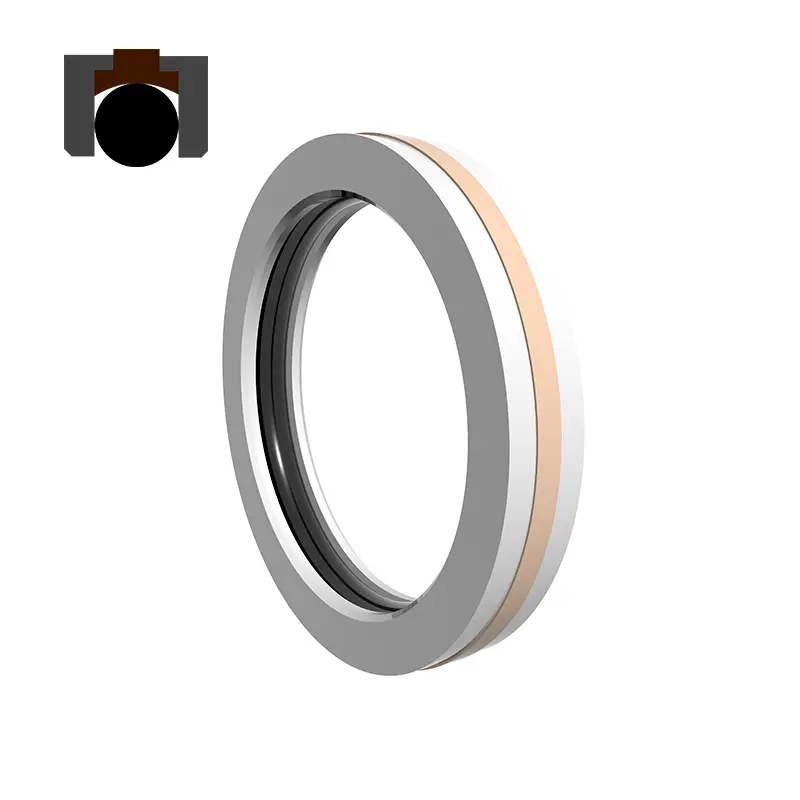

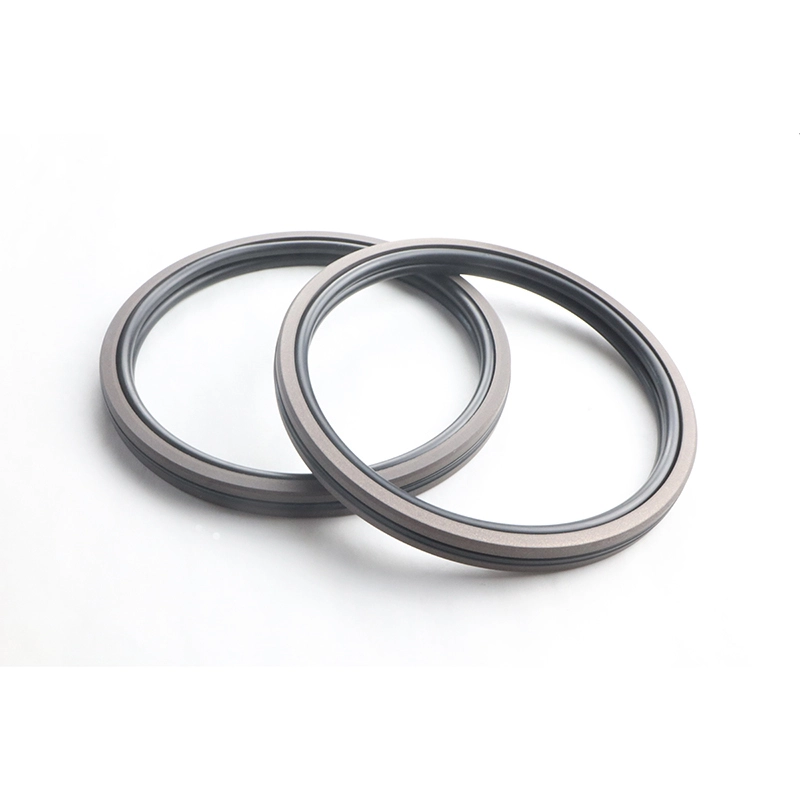

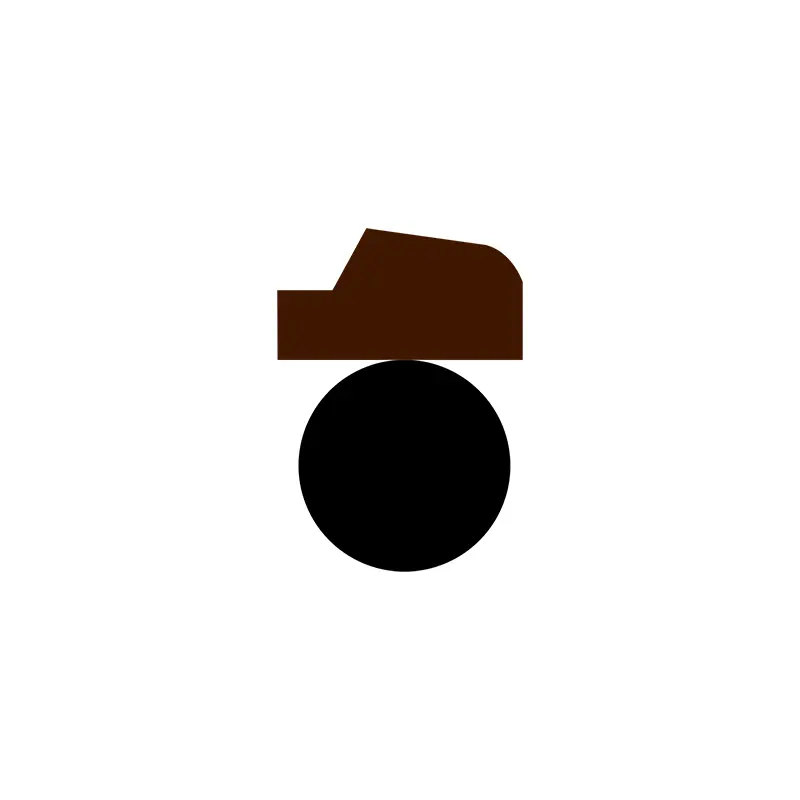

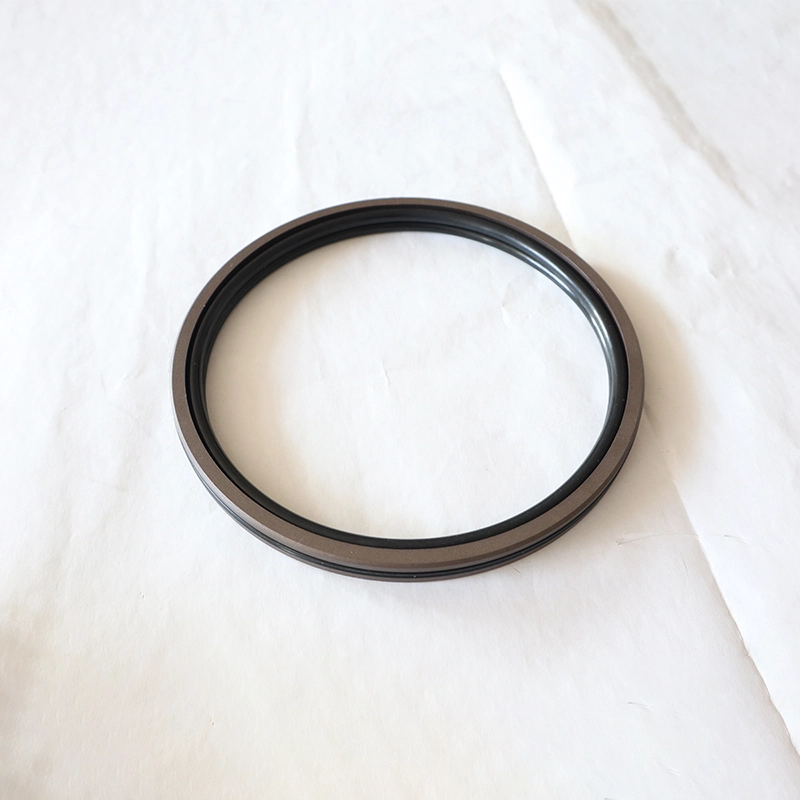

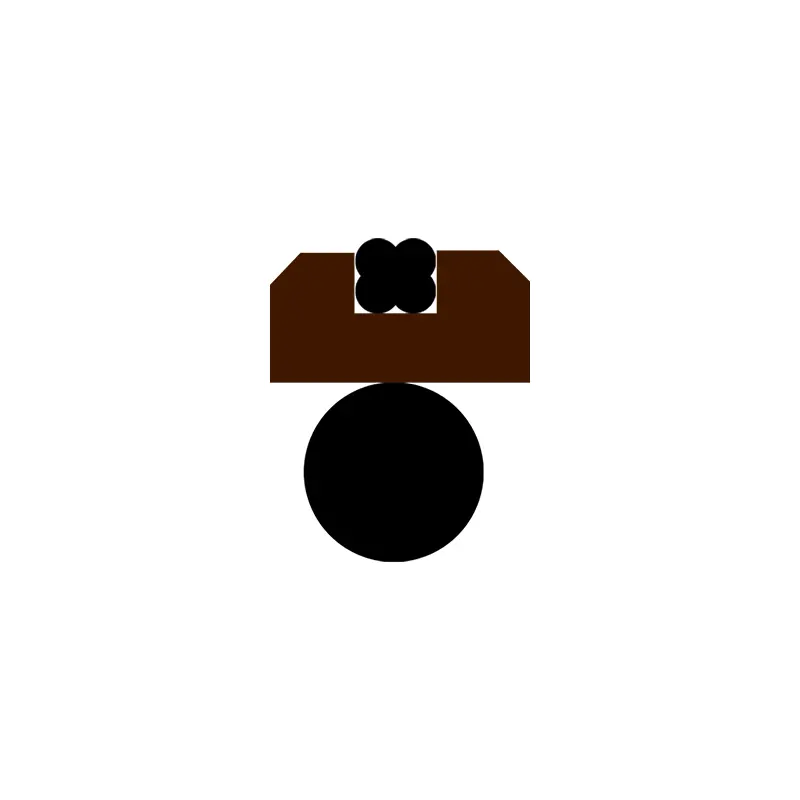

RC63 သည် PTFE-shaped တံဆိပ်ခတ်ထားသောလက်စွပ်တစ်ချောင်းနှင့် O-shaped ရာဘာလက်စွပ်တစ်ခုဖြင့်ပေါင်းစပ်ထားပြီး, O-shaped လက်စွပ်သည် radial force ကိုထောက်ပံ့ပေးပြီးတံဆိပ်ခတ်ကွင်း၏ 0 တ်ဆင်မှုအတွက်လျော်ကြေးပေးသည်။ တံဆိပ်ခတ်သံသည်ပါးလွှာသောနှုတ်ခမ်းဒီဇိုင်းကိုလက်ခံသောကြောင့်နောက်ဆက်တွဲလျော်ကြေးပေးခြင်းစွမ်းရည်သည်ကောင်းမွန်သည်။ Split (Open) groove များကို 30 မီလီမီတာအောက်မိန်တရသောဆလင်ဒါအချင်းများအတွက်အသုံးပြုသင့်သည်။ အင်္ဂါရပ်များ:
1 ။ ၎င်းကိုဟိုက်ဒရောလစ်နှင့်အဆုတ်စ်နှစ်မျိုးလုံးအတွက်အသုံးပြုနိုင်ပြီးနှစ်ဖက်စလုံးကိုနှစ်ကြိမ်အသုံးပြုနိုင်သည်။
2 ။ ပွတ်တိုက်ခြင်း, သေးငယ်တဲ့အစပြုခြင်း, ခံနိုင်ရည်ရှိခြင်း, ချောမွေ့လှုပ်ရှားမှု, တန်းတူ dynamic and static ပွတ်တိုက်မှု,
3 ။ သက်တမ်းရှည်သည်ရေနံတွင်းလွတ်ရှိရာတံဆိပ်ခတ်များအတွက်အသုံးပြုနိုင်သည်။
အသေးစားဖွဲ့စည်းတည်ဆောက်ပုံအာကာသ, လွယ်ကူစွာတပ်ဆင်ခြင်းနှင့်ထိန်းသိမ်းခြင်း,

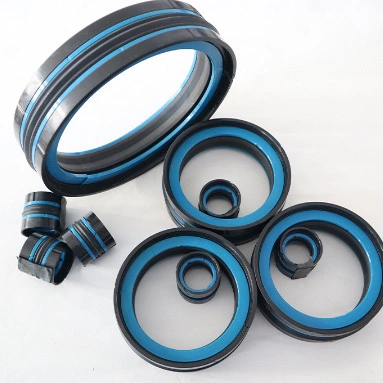

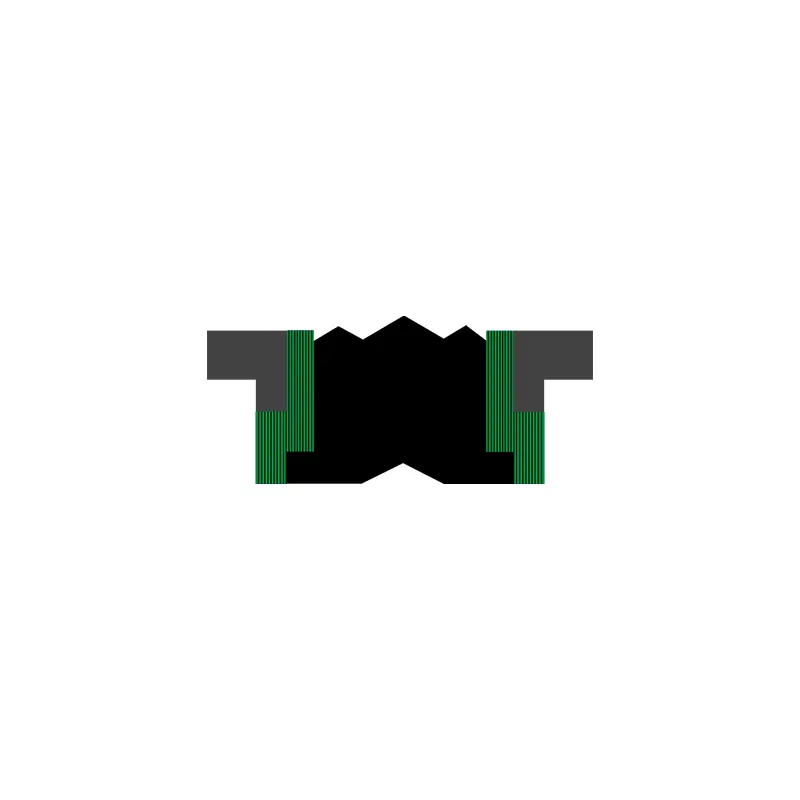

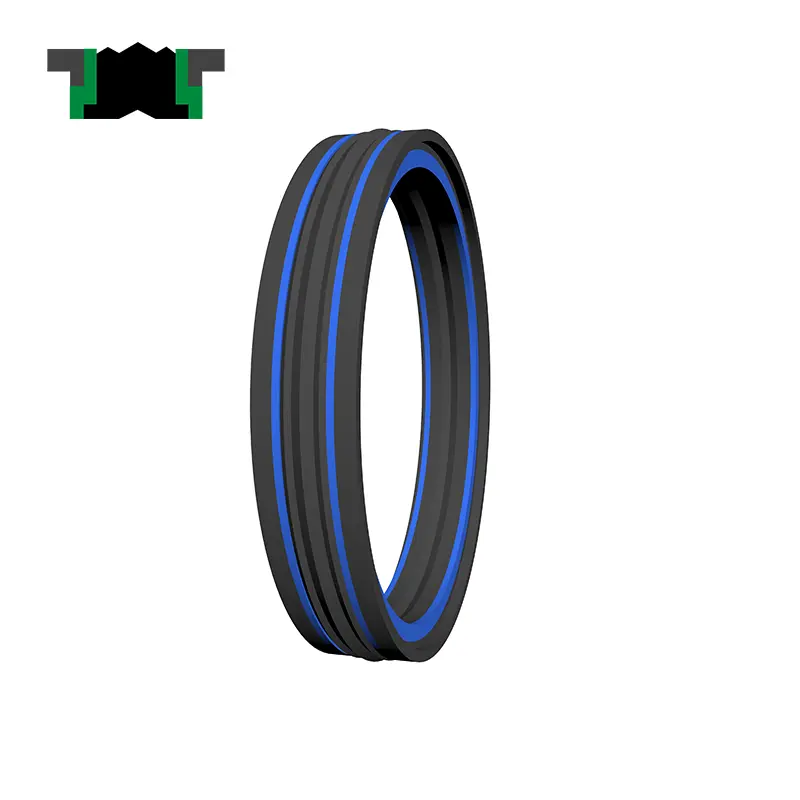

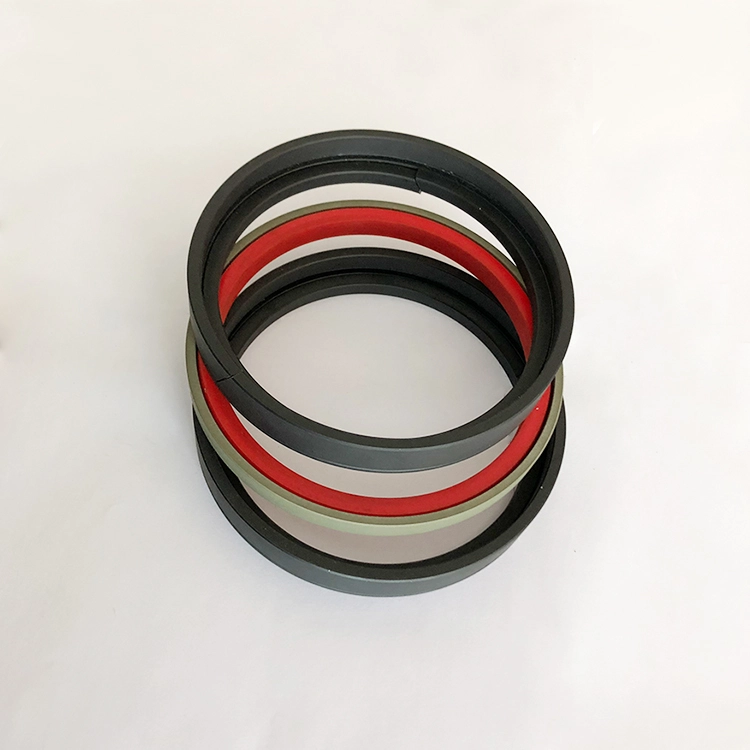

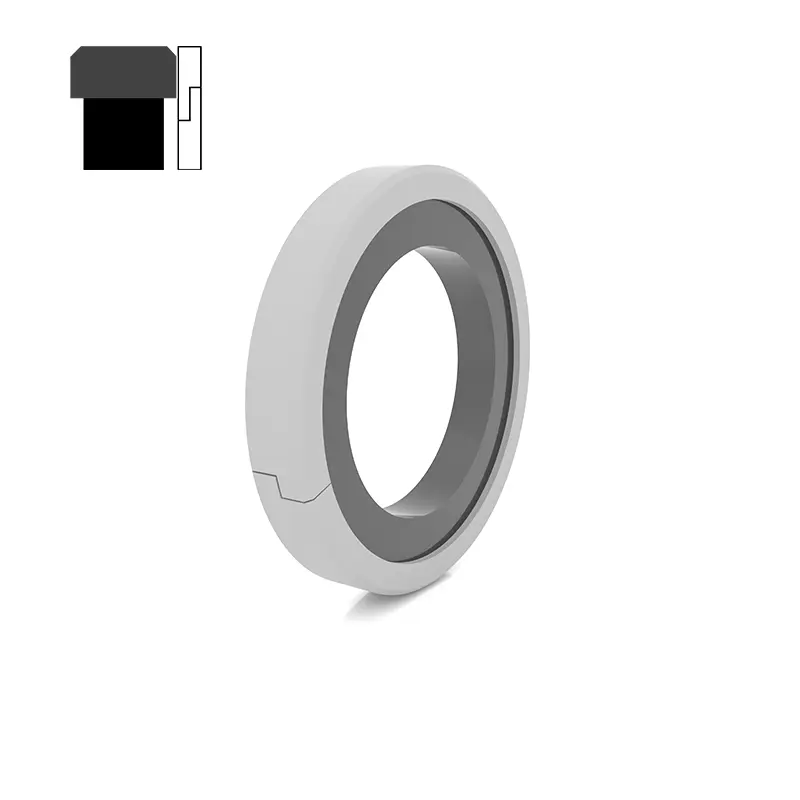

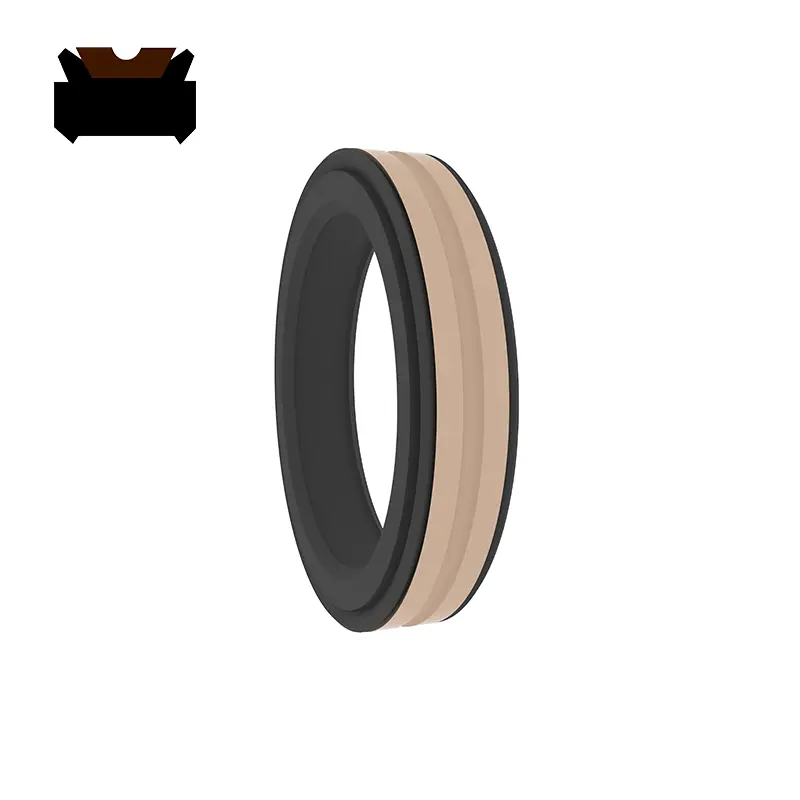

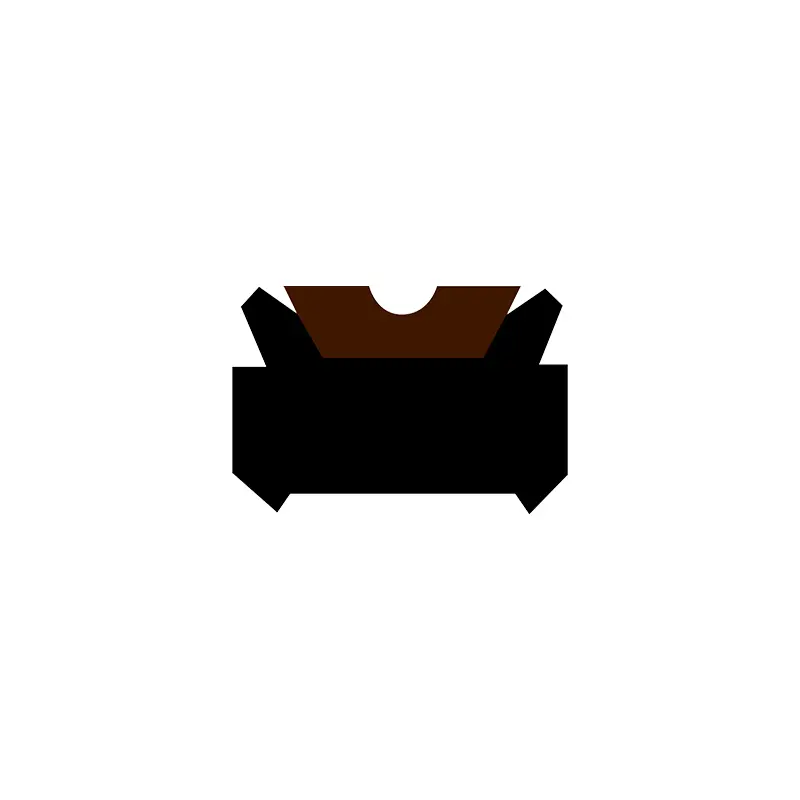

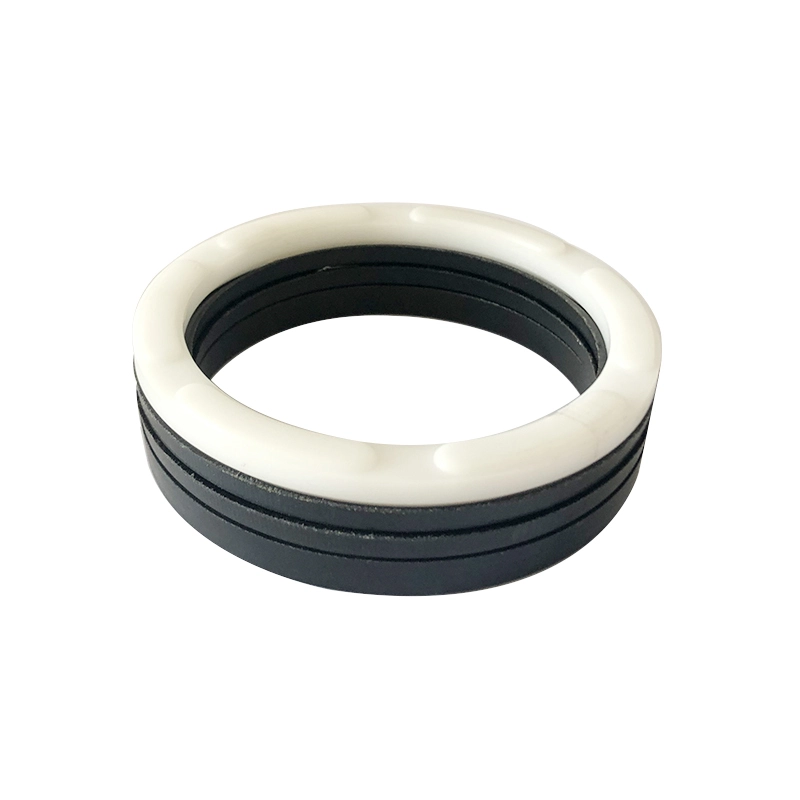

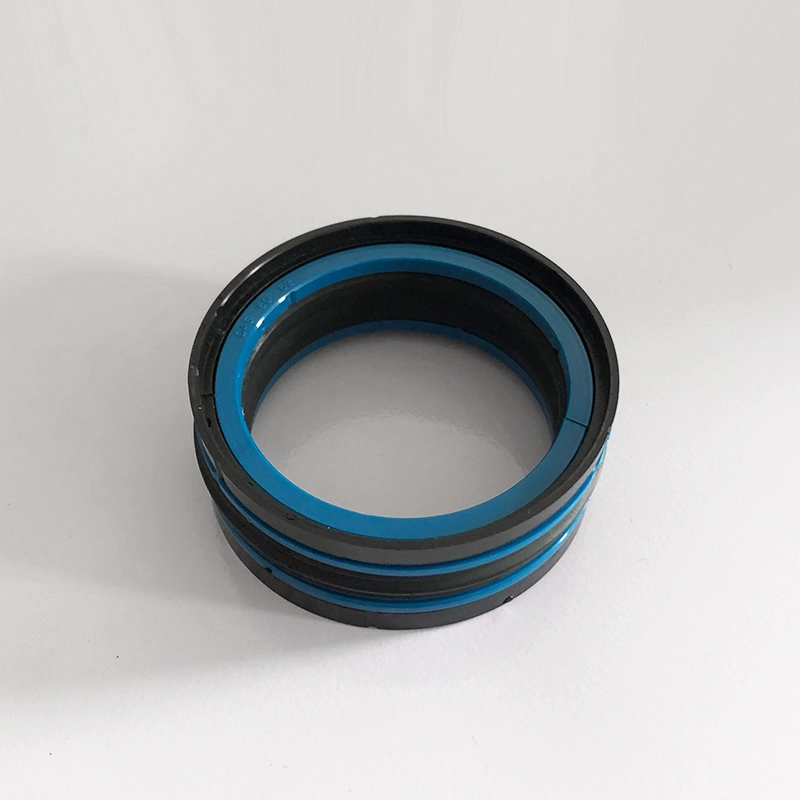

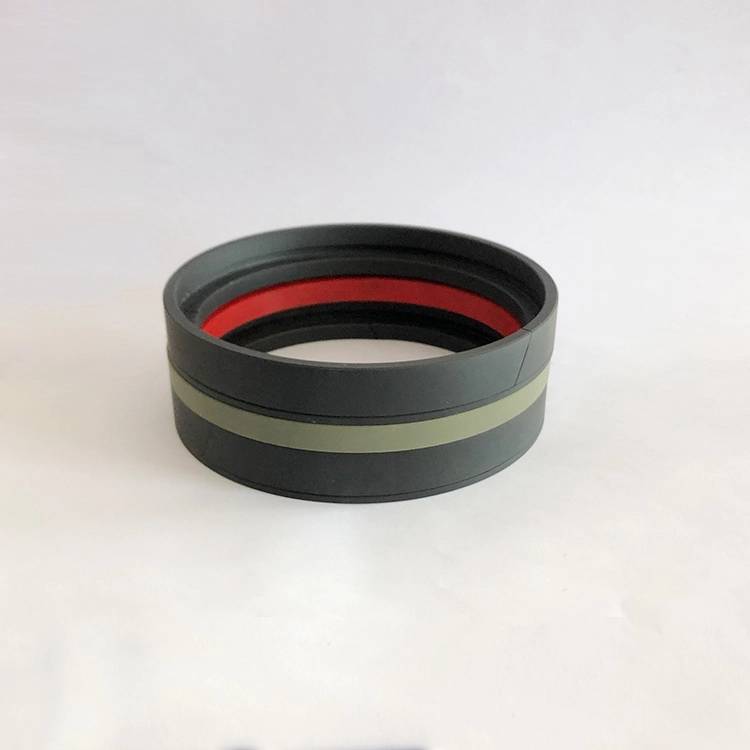

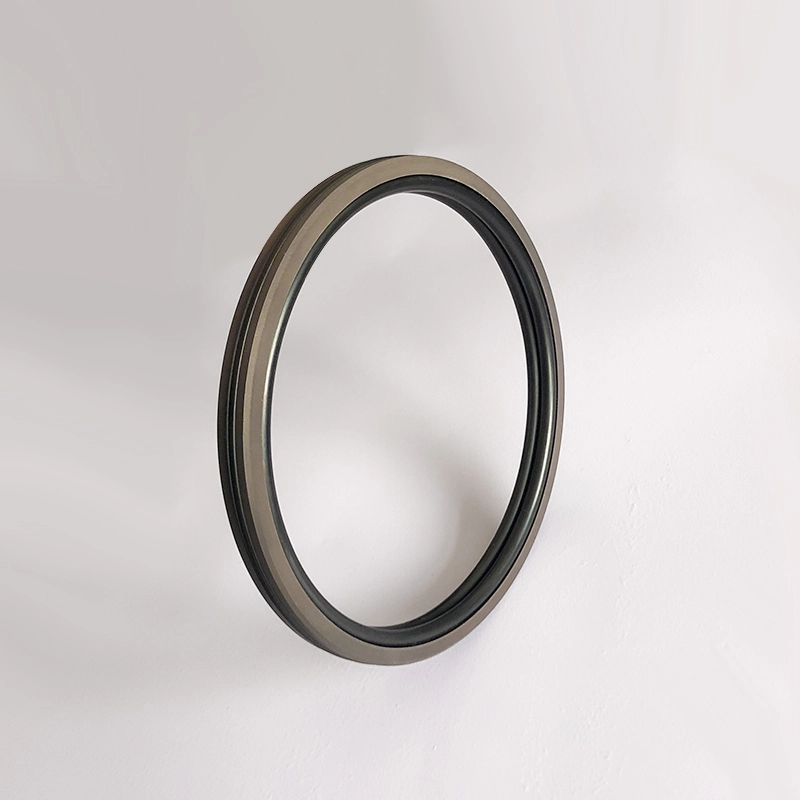

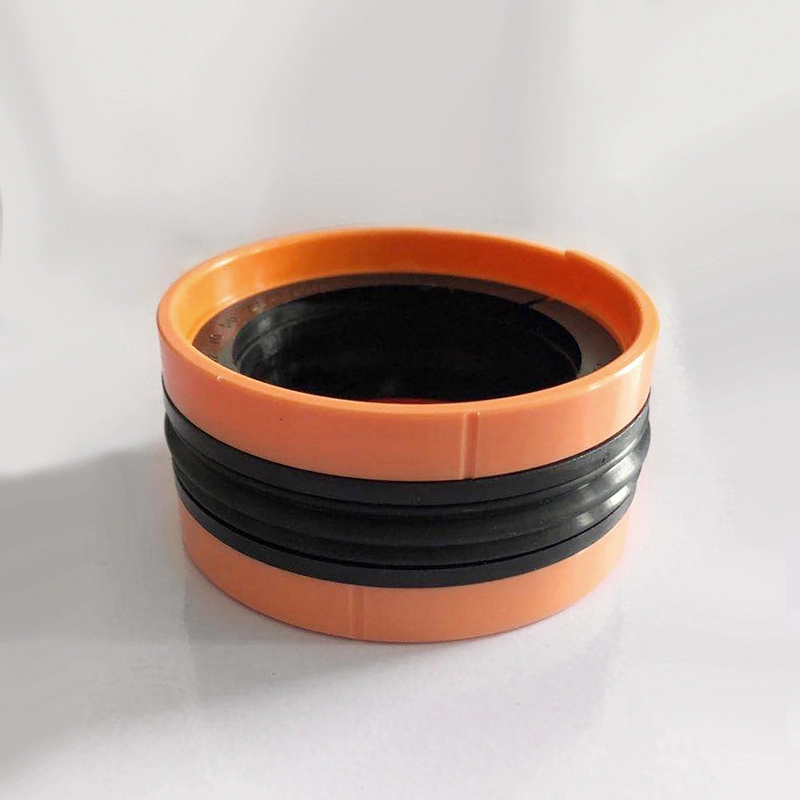

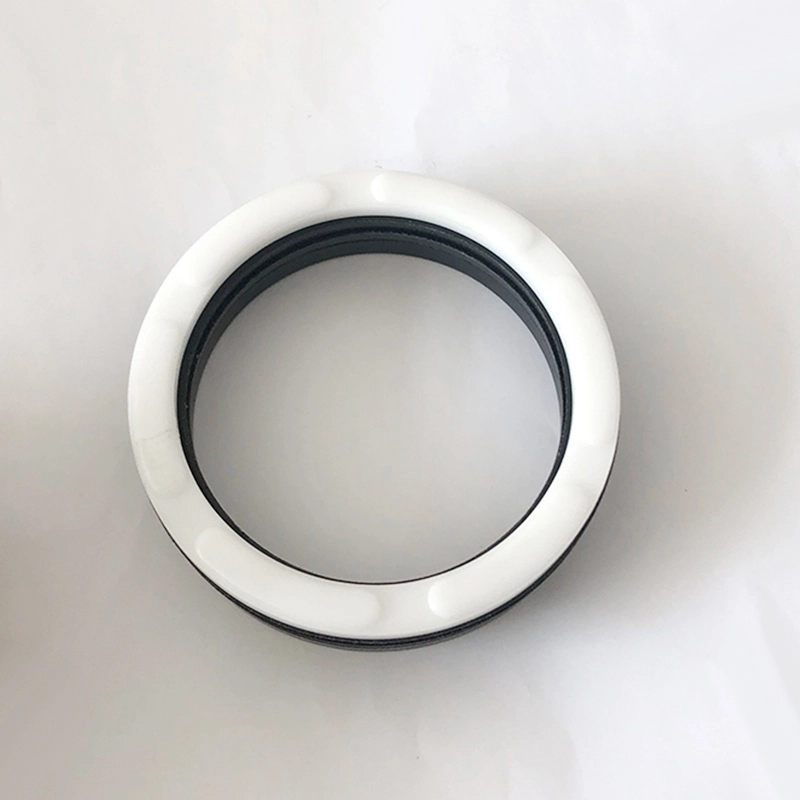

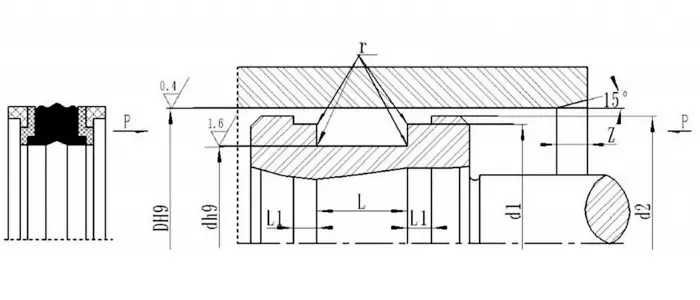

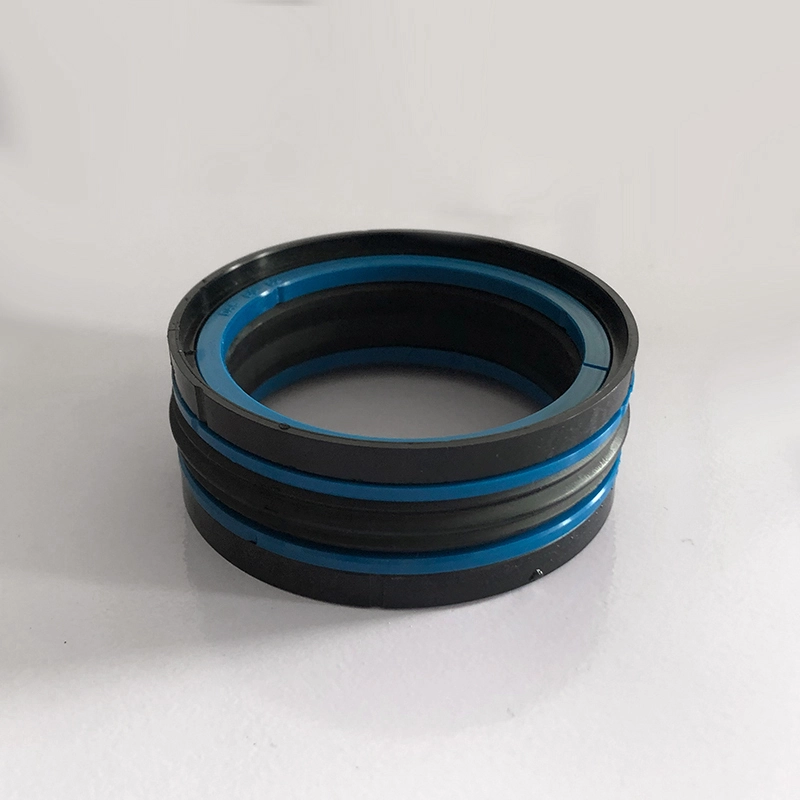

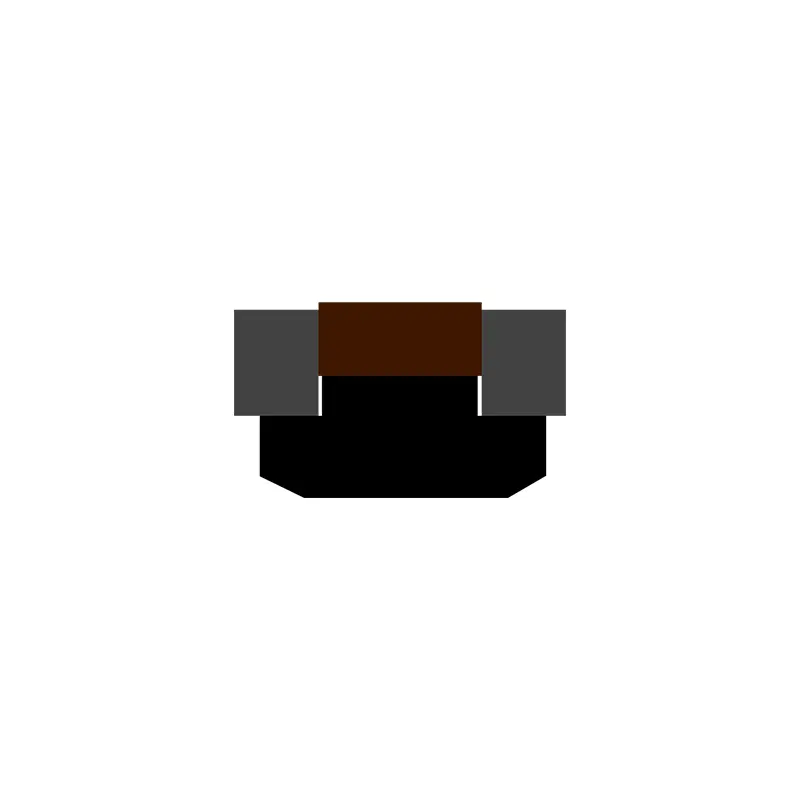

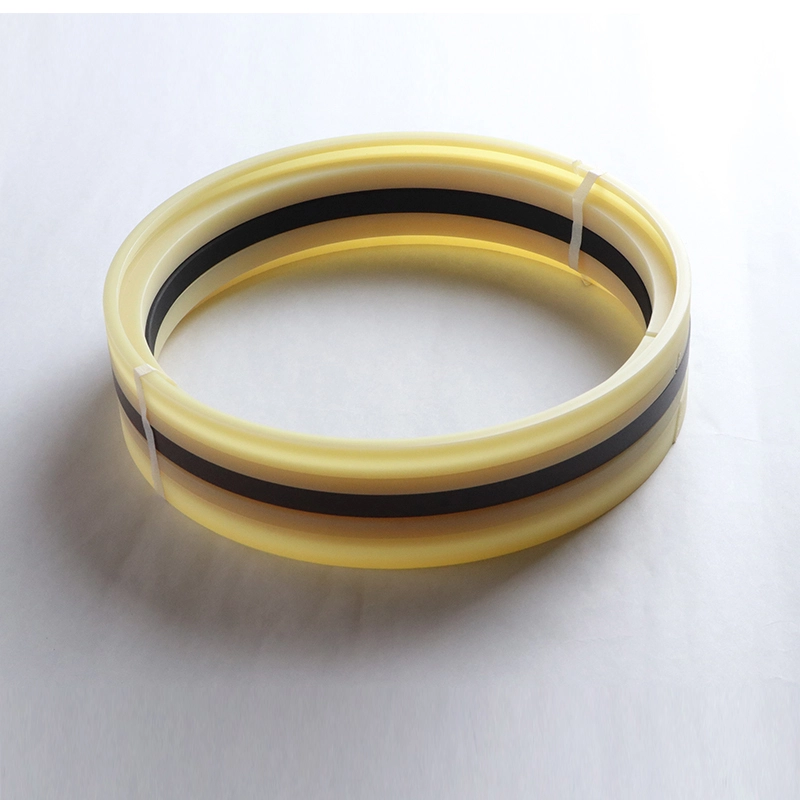

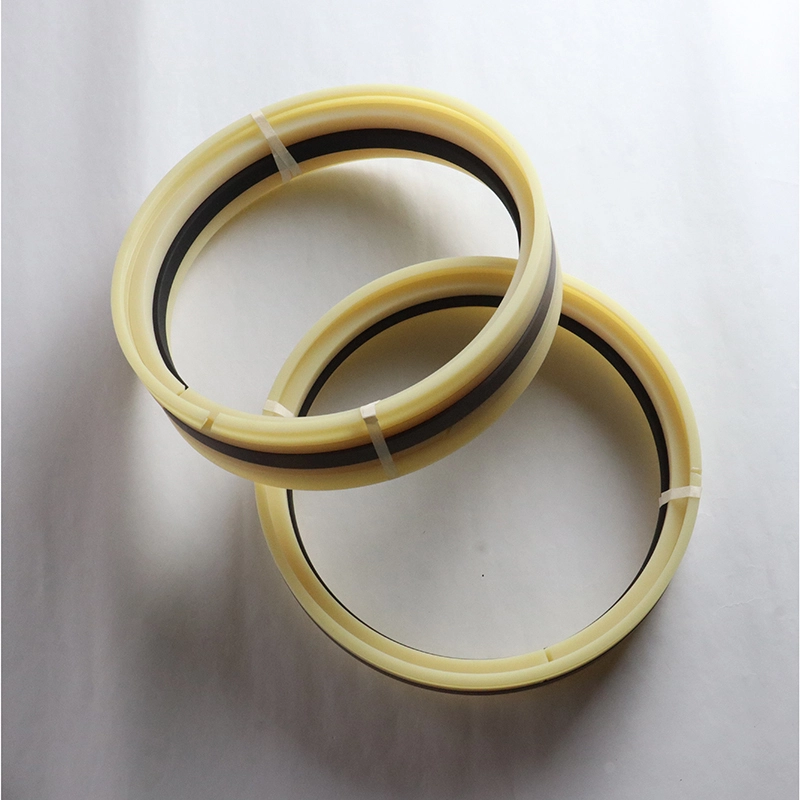

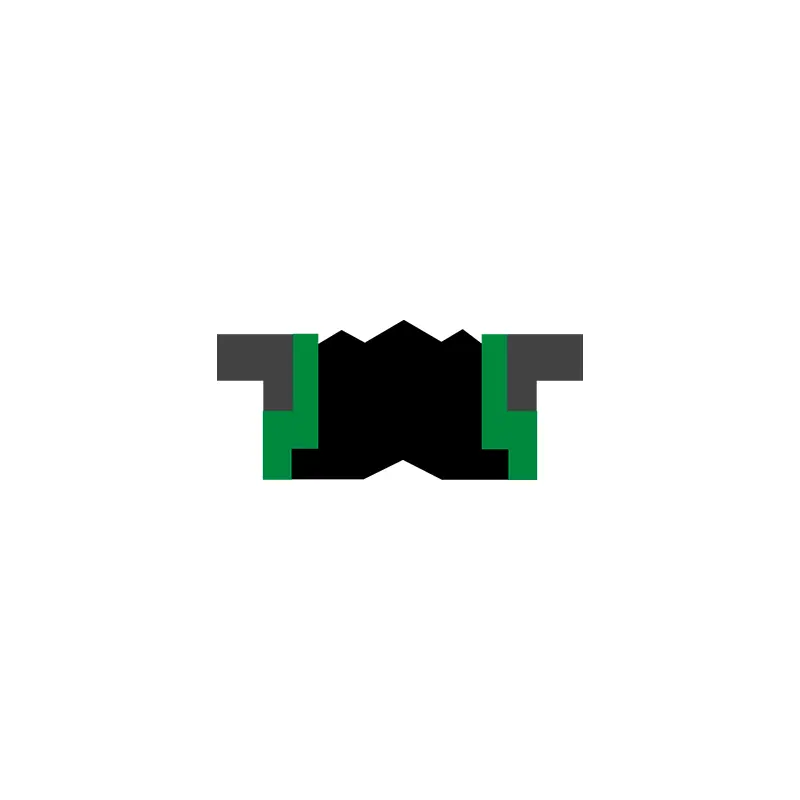

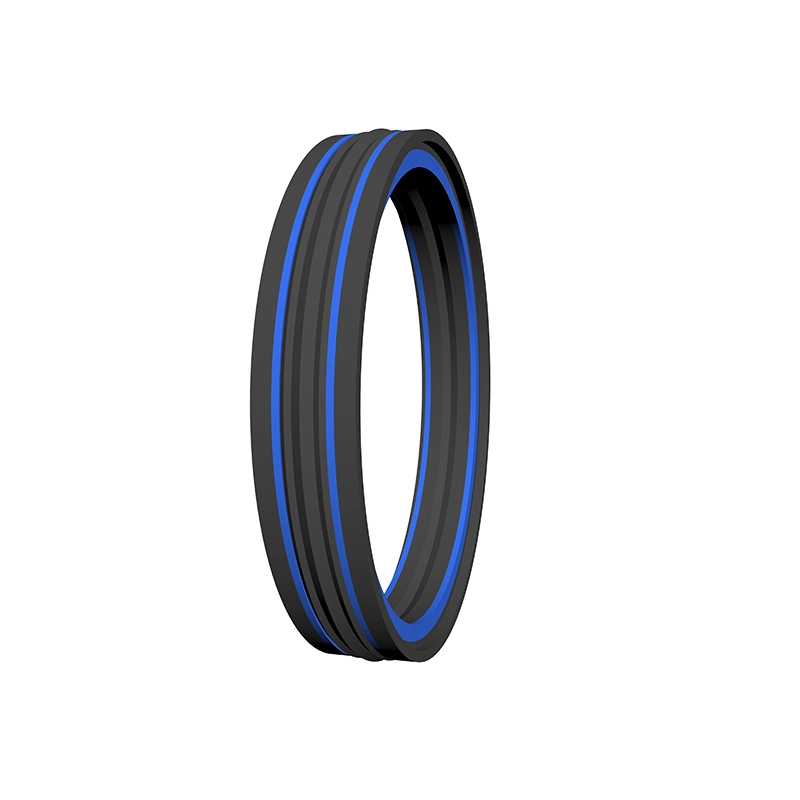

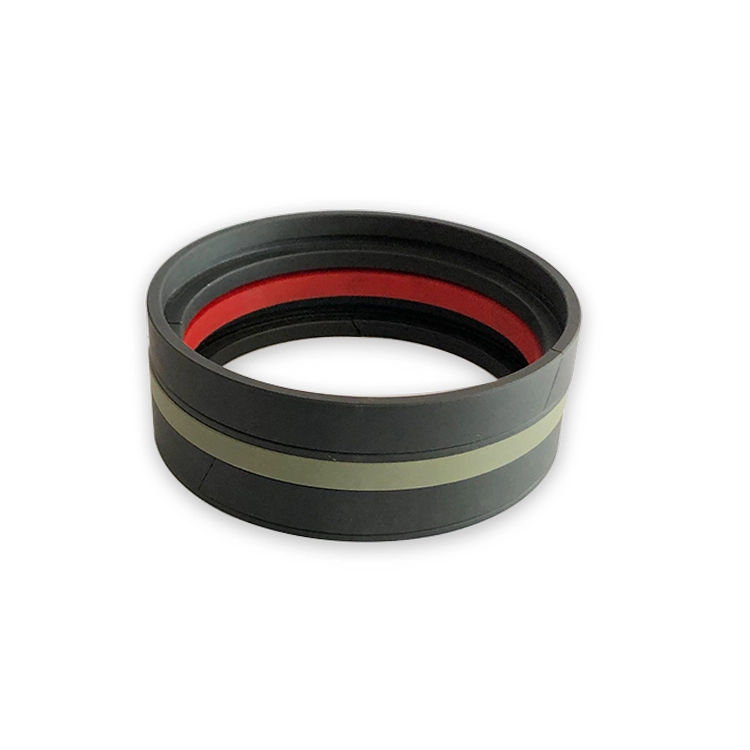

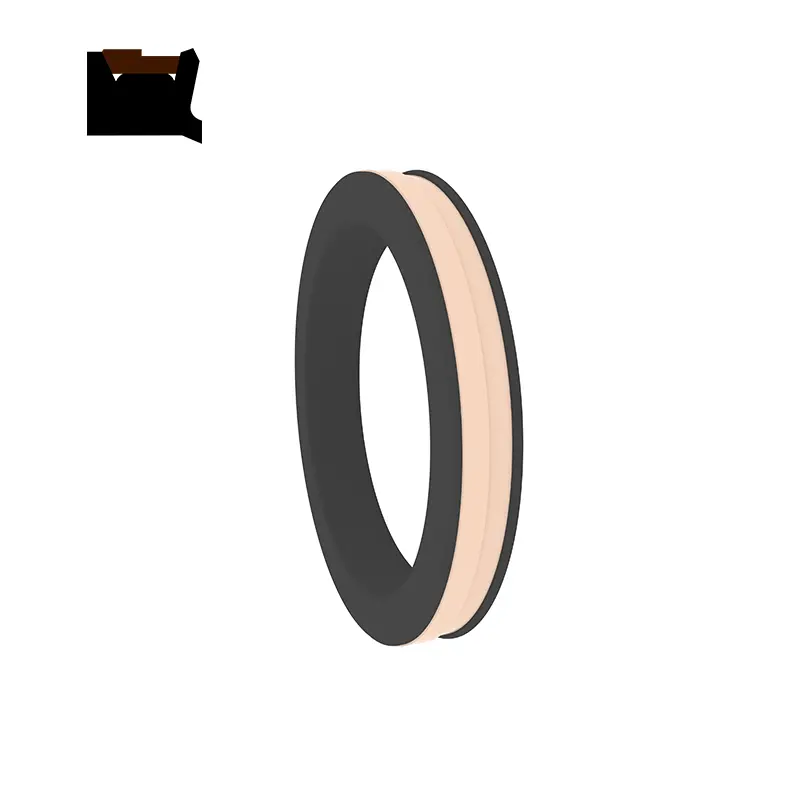

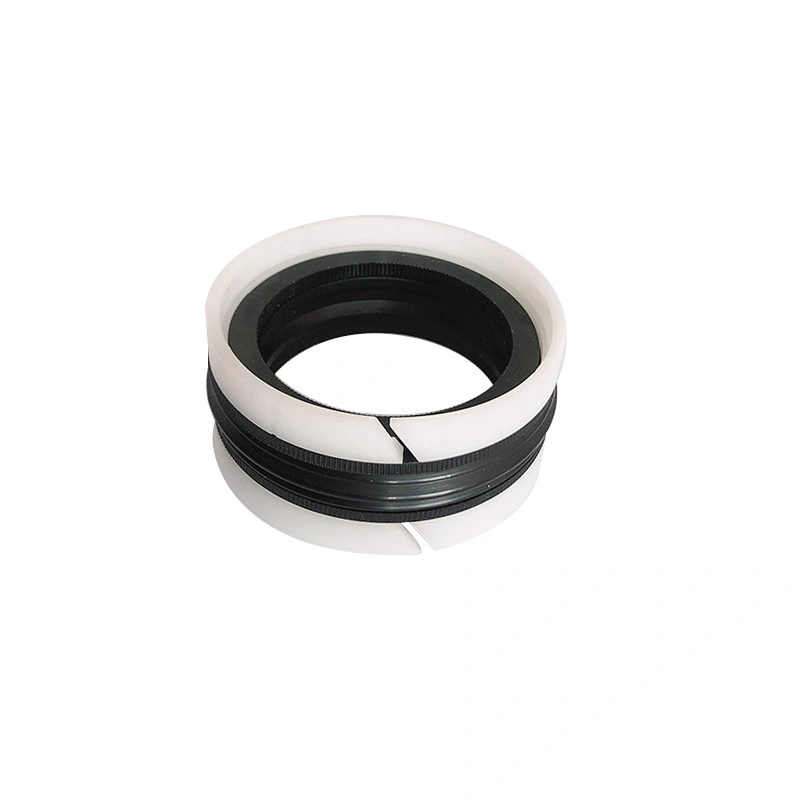

KDAS, TPM (အထူးပုံသဏ္ဌာန်) သည်ငါးခုပေါင်းစပ်ချုံ့ပစ္စတင် Seal Seal Seal Seal Seal Seal Seals ဖြစ်ပြီး, တံဆိပ်ခတ်ပစ္စရံပစ္စတင်အတွက်သင့်လျော်သော။ အင်္ဂါရပ်များ:
1 ။ ကောင်းသောတံဆိပ်ခတ်ခြင်း, ယုံကြည်စိတ်ချရမှု,
2 ။ radial ကွာဟချက်သို့ညှစ်လိမ့်မည်မဟုတ်ပါ;
3 ။ ရိုးရှင်းသောတပ်ဆင်ခြင်း, integral piston installation;
NBR Sealing Element ၏အထူးဂျီ ometric မေတြီပုံသဏ် he ာန်သည်၎င်းကိုတပ်ဆင်စဉ်အတွင်း groove တွင်လှည့်စားခြင်းမှကာကွယ်ပေးသည်။

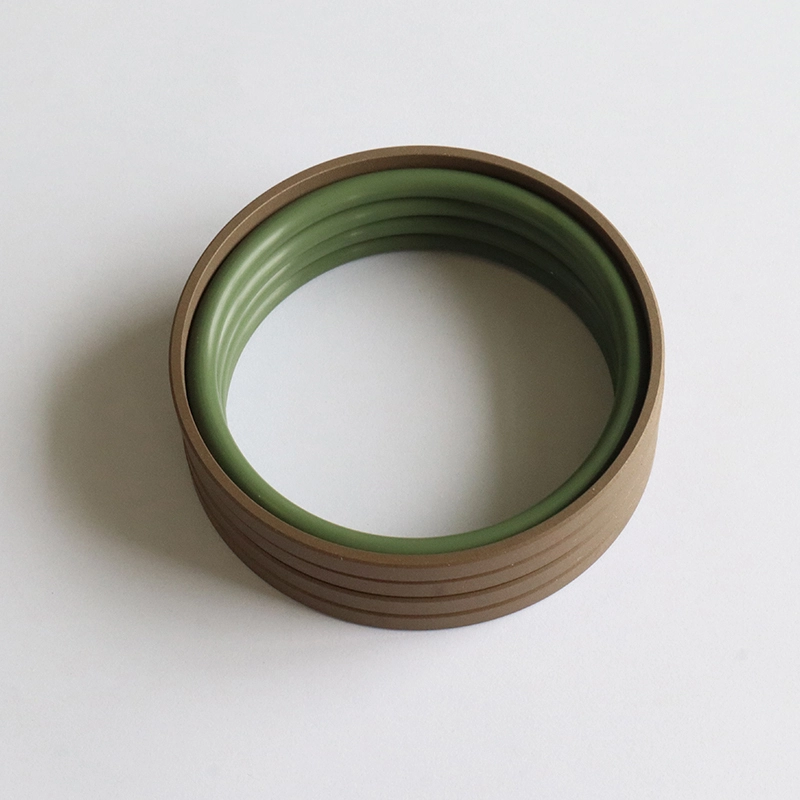

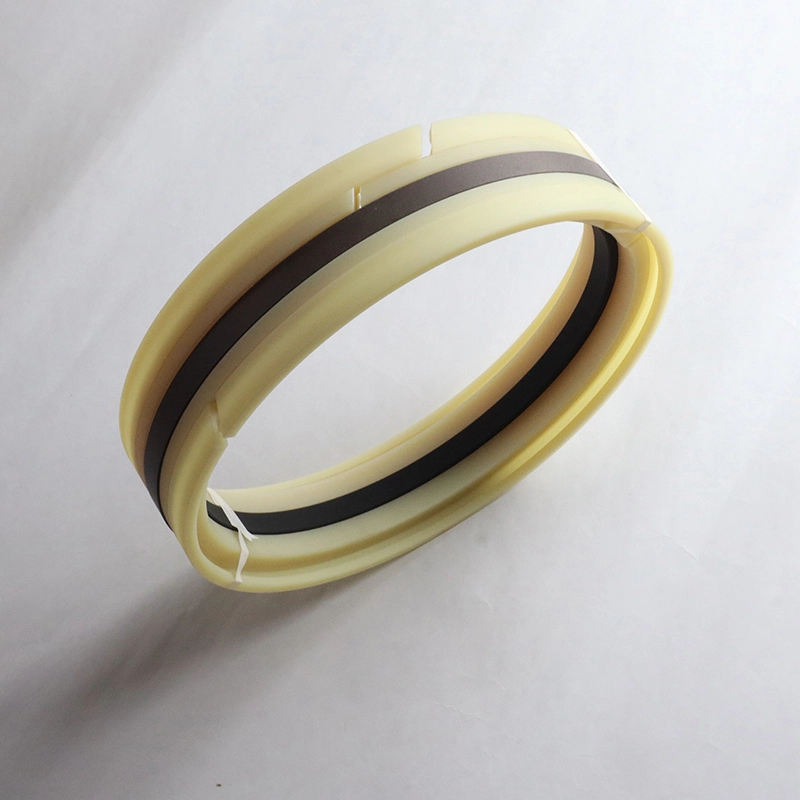

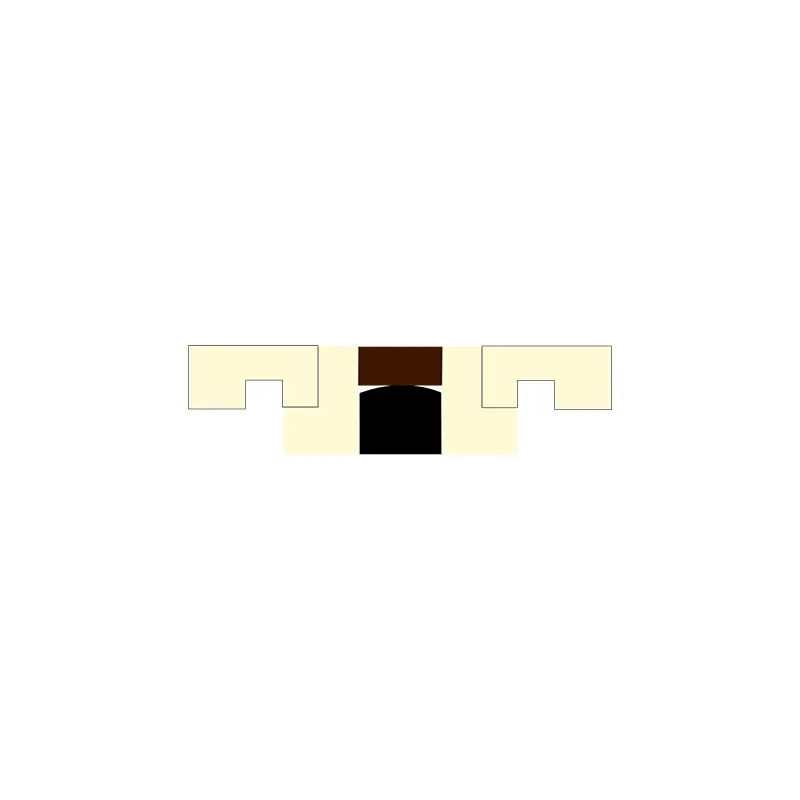

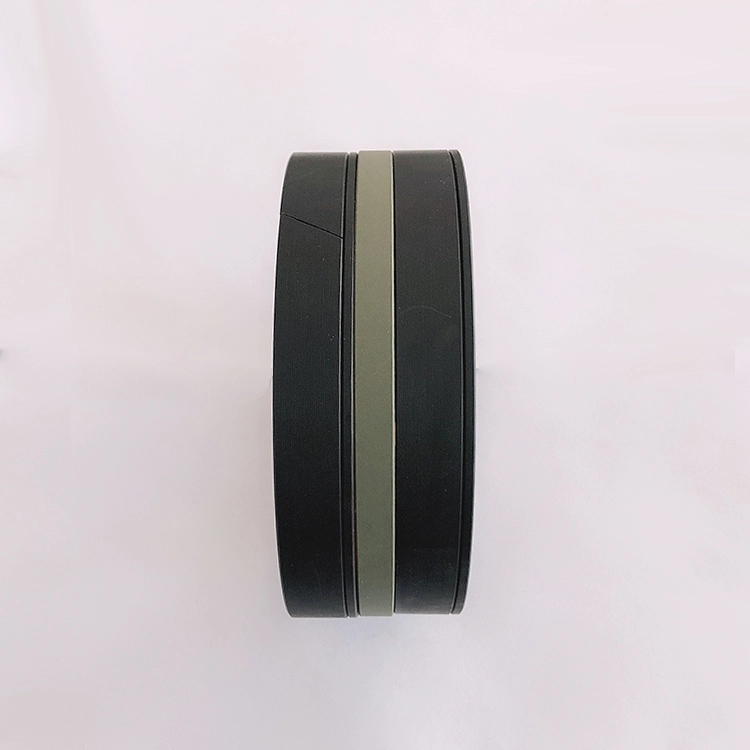

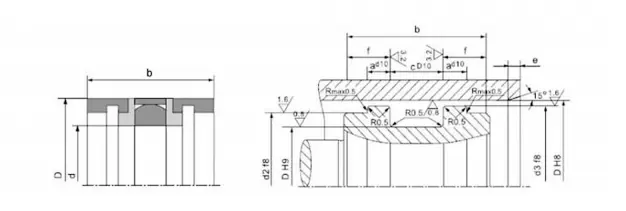

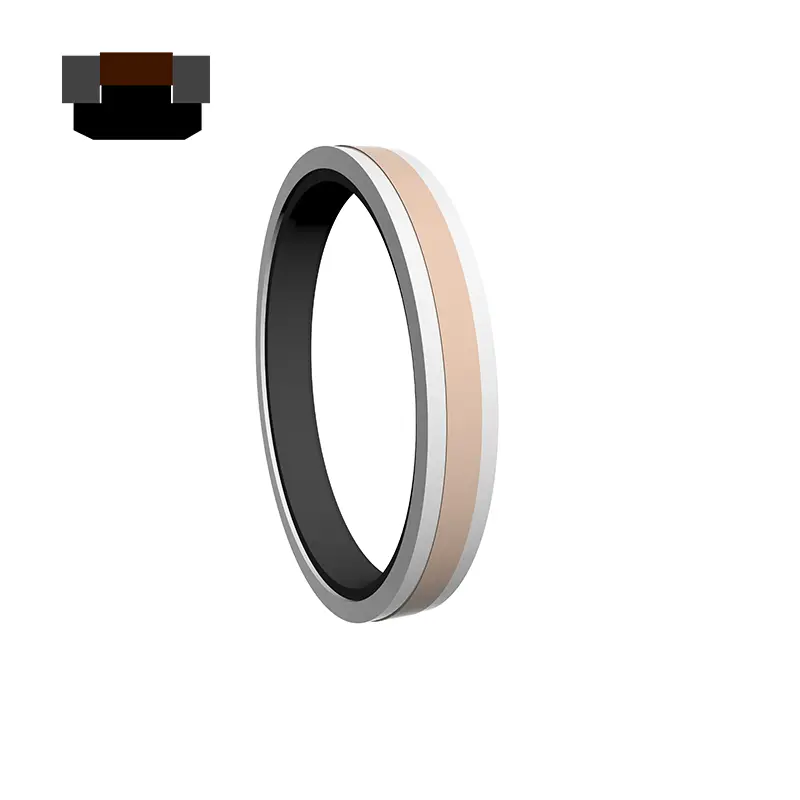

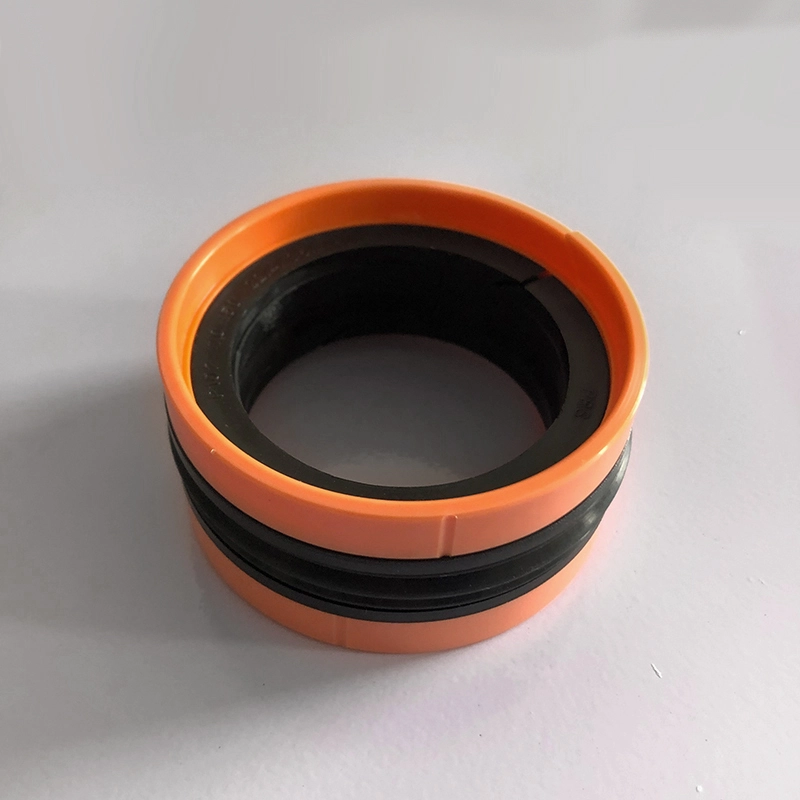

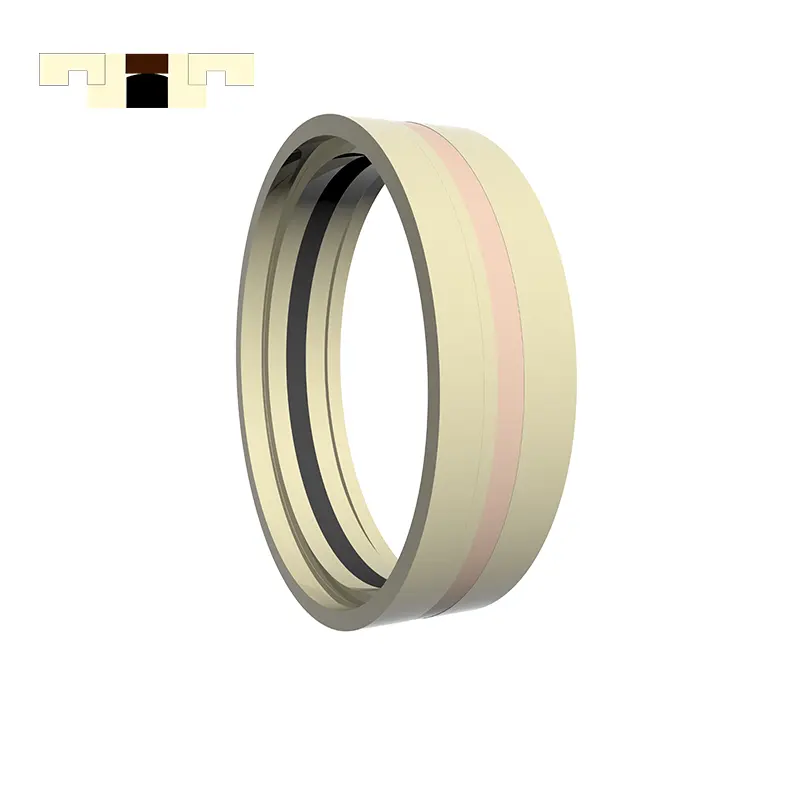

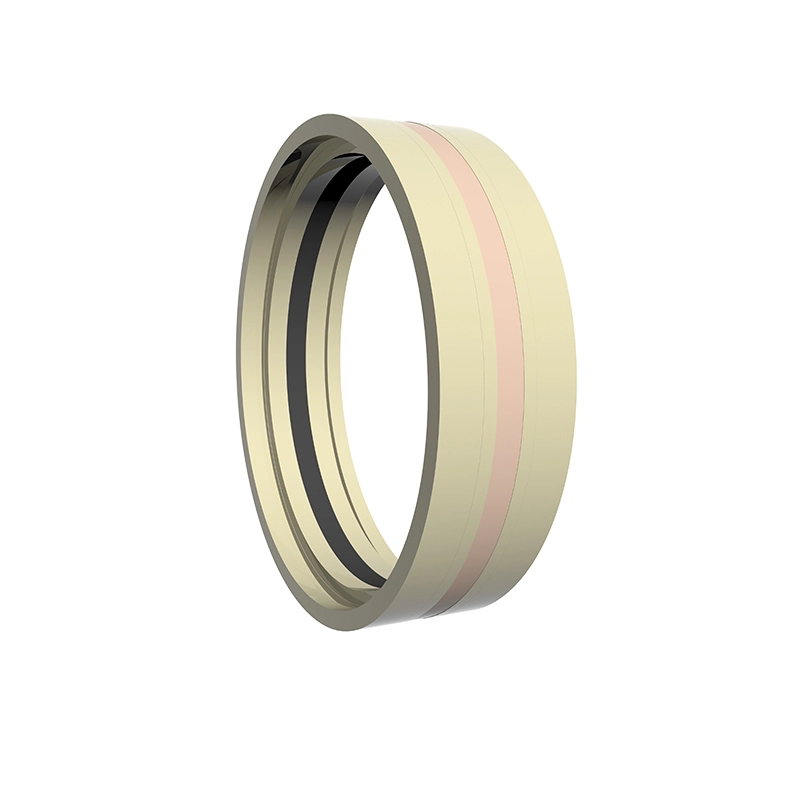

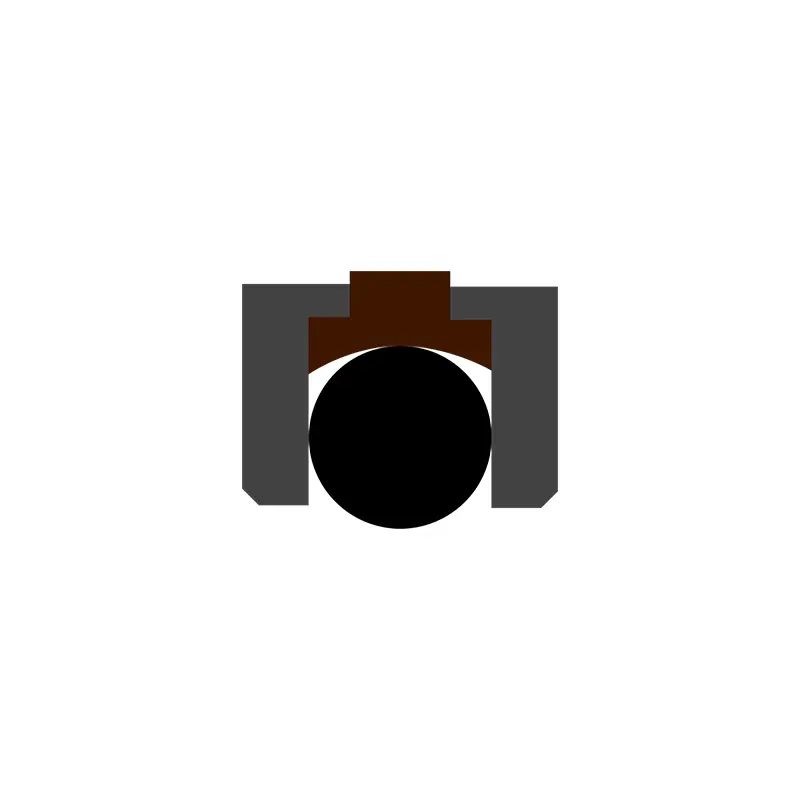

GDKK တွင်လမ်းညွှန်ကွင်း 2 လုံး, ထိန်းသိမ်းထားသောကွင်းများ, လမ်းညွှန်လက်စွပ်သည်နေရာချထားခြင်းနှင့်လမ်းညွှန်အခန်းကဏ် plays မှပါ 0 င်သည်။ ဆက်လက်ထိန်းသိမ်းထားသည့်လက်စွပ်သည်အထောက်အပံ့နှင့်နေရာချထားရေးအခန်းကဏ် plays မှပါ 0 င်သည်။ Sealing Ring သည်ရေနံဆလင်ဒါပစ္စတင်၏ဗလီပသပပစ္စယကိုတံဆိပ်ခတ်ခြင်းအတွက်သင့်လျော်သည်။ ၎င်းသည်ကြမ်းတမ်းသောအလုပ်အခြေအနေများအောက်တွင်ပင်တံဆိပ်ခတ်သက်ရောက်မှုရှိသည်။ အင်္ဂါရပ်များ:
1 ။ ပွတ်တိုက်မှုနိမ့်ကျခြင်း, သေးငယ်တဲ့အစပြုခြင်း, ချောမွေ့လှုပ်ရှားမှု,
2 ။ ဖိအားများနှင့်ကြမ်းတမ်းသောအခြေအနေများအောက်တွင်အလွန်မြင့်မားသောဖိအားတည်ငြိမ်မှု;
3 ။ မြင့်မားသောဘဝ, ချောဆီညှယျအခြေအနေများအတွက်တံဆိပ်ခတ်ရန်အသုံးပြုနိုင်ပါသည်;
4 ။ ရေကဲ့သို့သောစာလုံးရေနည်းပါးပါးမီဒီယာကိုတံဆိပ်ခတ်ရန်အသုံးပြုနိုင်သည်။
အလွန်အစွမ်းထက်တဲ့အမြင့်ဆုံးနှင့်နိမ့်ဖိအား sealing စွမ်းဆောင်ရည်။

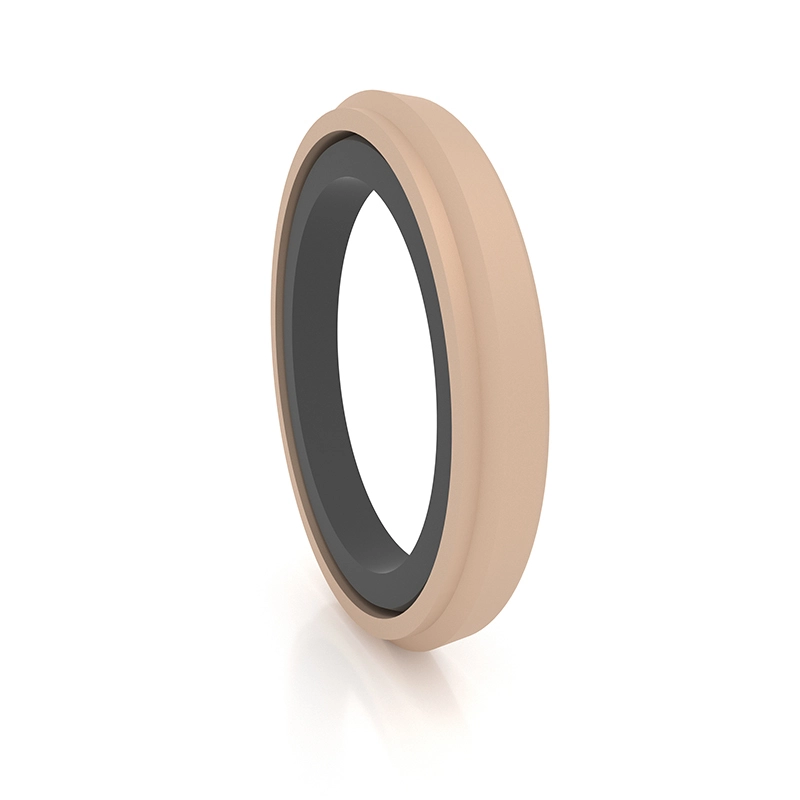

RC64 သည် PTFE Triangular တံဆိပ်ခတ်ကွင်းနှင့် O-Ring Reder လက်စွပ်တစ်ခုဖြင့်ဖွဲ့စည်းထားသည်။ O-ring သည် radial force ကိုထောက်ပံ့ပေးပြီးတံဆိပ်ခတ်ကွင်းများ 0 တ်ဆင်မှုအတွက်လျော်ကြေးပေးသည်။ တံဆိပ်ခတ်သံမြည်ပါးသံသည်ပါးလွှာသောနှုတ်ခမ်းဒီဇိုင်းကိုကျင့်သုံးပြီးကတည်းကနောက်ဆက်တွဲလျော်ကြေးပေးခြင်းစွမ်းရည်သည်ပိုမိုကောင်းမွန်သောကြောင့်တံဆိပ်ခတ်ခြင်းစွမ်းဆောင်ရည်ကောင်းသည်။ အဆိုပါ split (open) groove 30 မီလီမီတာထက်နည်းသောဆလင်ဒါအချင်းများအတွက်အသုံးပြုသင့်သည်။ အင်္ဂါရပ်များ:
1 ။ ၎င်းကိုဟိုက်ဒရောလစ်နှင့်အဆိုးရှားဆုံးနှစ်မျိုးလုံးအတွက်အသုံးပြုနိုင်သည်။
2 ။ ပွတ်တိုက်ခြင်း, သေးငယ်တဲ့အစပြုခြင်း, ခံနိုင်ရည်ရှိခြင်း, ချောမွေ့လှုပ်ရှားမှု, တန်းတူ dynamic and static ပွတ်တိုက်မှု,
3 ။ သက်တမ်းရှည်သည်ရေနံတွင်းလွတ်ရှိရာတံဆိပ်ခတ်များအတွက်အသုံးပြုနိုင်သည်။
အသေးစားဖွဲ့စည်းတည်ဆောက်ပုံအာကာသ, လွယ်ကူစွာတပ်ဆင်ခြင်းနှင့်ထိန်းသိမ်းခြင်း,

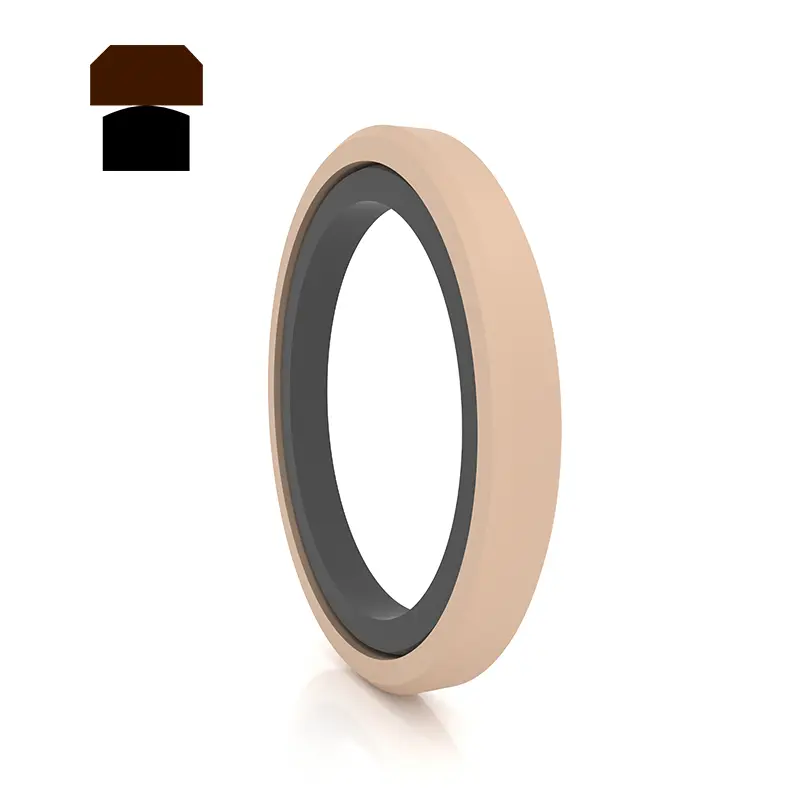

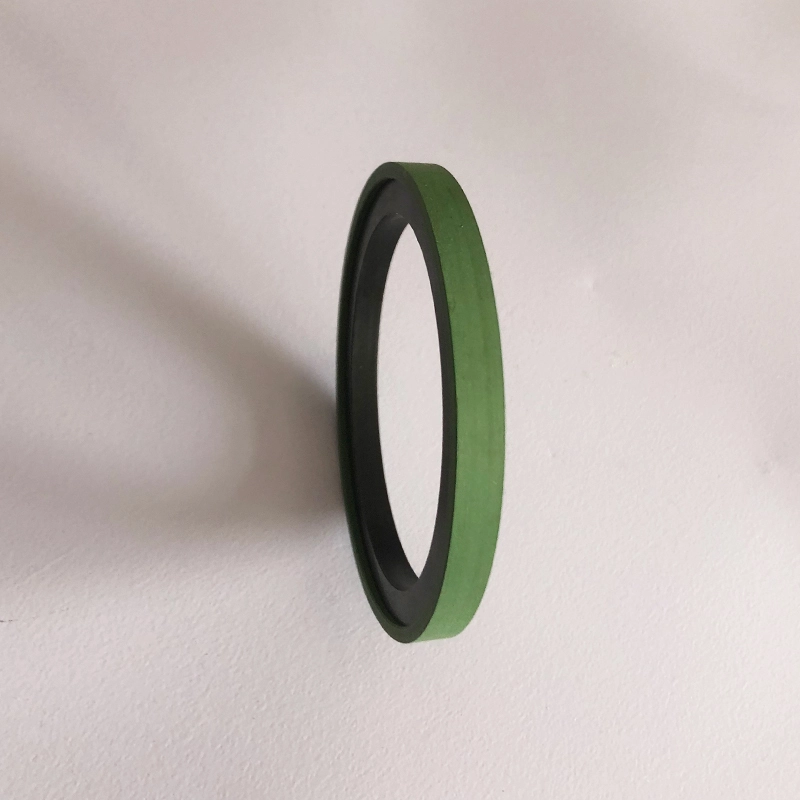

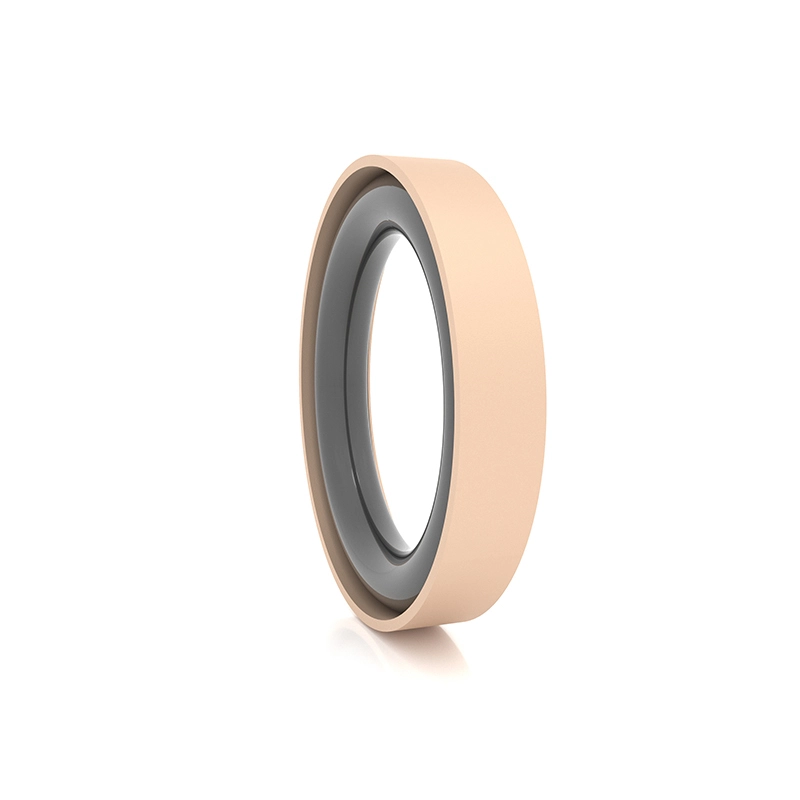

SPG သည်စတုဂံပြုပြင်ထားသော PTFE တံဆိပ်ခတ်ကွင်းနှင့်စတုဂံရော်ဘာလက်စွပ်တစ်ခုဖြစ်သည့်စတုဂံရော်ဘာလက်စွပ်တစ်ခု၏ပေါင်းစပ်မှုတစ်ခုဖြစ်သည်။ ၎င်းသည်ကောင်းမွန်သောတံဆိပ်ခတ်ခြင်း,
RC66 သည်စတုဂံပြုပြင်ထားသော PTFE တံဆိပ်ခတ်ကွင်းနှင့် preload element တစ်ခုအဖြစ် O-Ring ကိုပေါင်းစပ်ထားသည်။ ၎င်းသည်တံဆိပ်ခတ်ခြင်း, ပွတ်တိုက်မှုနည်းခြင်းနှင့်ဖွဲ့စည်းတည်ဆောက်ပုံဆိုင်ရာနေရာများ၏ဝိသေသလက္ခဏာများရှိသည်။ ၎င်းသည်မြန်နှုန်းမြင့်ရေနံဆလင်ဒါများသို့မဟုတ်ဆလင်ဒါများနှင့်သင့်တော်သည်။ RC67 သည် ptfe စတုဂံတံတံဆိပ်ခတ်ခြင်း, ထိန်းသိမ်းထားနိုင်သောကွင်းများနှင့် HeterOfenoUt Lastomer တို့ဖြင့်ဖွဲ့စည်းထားသည်။ elastomer သည် radial အင်အားသုံးများကိုထောက်ပံ့ပေးပြီးတံဆိပ်ခတ်လက်စွပ်၏ 0 တ်ဆင်မှုအတွက်လျော်ကြေးပေးသည်။ ထိန်းသိမ်းထားသောလက်စွပ်သည်တံဆိပ်ခတ်ကွင်းကိုကာကွယ်ပေးပြီးကြမ်းတမ်းသောအလုပ်လုပ်နေသောအခြေအနေများအောက်တွင်ပင်တံဆိပ်ခတ်သက်ရောက်မှုရှိသည်။ အင်္ဂါရပ်များ:
1 ။ ပွတ်တိုက်မှုနိမ့်ကျခြင်း, သေးငယ်တဲ့အစပြုခြင်း, ချောမွေ့လှုပ်ရှားမှု,
2 ။ ဖိအားများနှင့်ကြမ်းတမ်းသောအခြေအနေများအောက်တွင်အလွန်မြင့်မားသောဖိအားတည်ငြိမ်မှု;
3 ။ မြင့်မားသောဘဝ, ရေနံယျချောသောချောသောတံဆိပ်များအတွက်အသုံးပြုနိုင်သည်။
4 ။ ရေကဲ့သို့သောစာလုံးရေနည်းပါးပါးမီဒီယာကိုတံဆိပ်ခတ်ရန်အသုံးပြုနိုင်သည်။
5 ။ အလွန်အစွမ်းထက်တဲ့အမြင့်ဆုံးနှင့်နိမ့်ဖိအား sealing စွမ်းဆောင်ရည်။

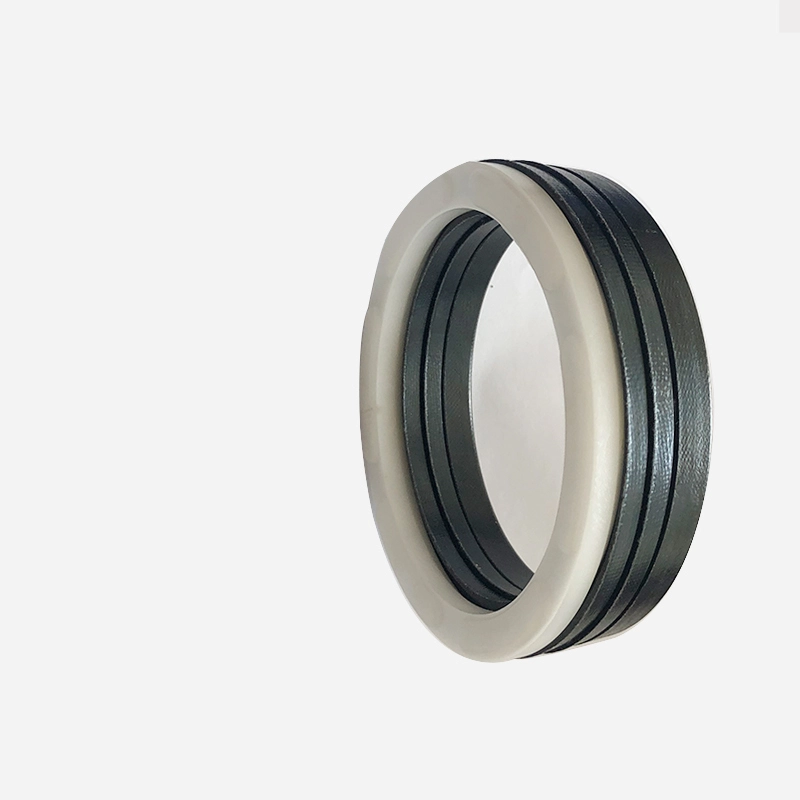

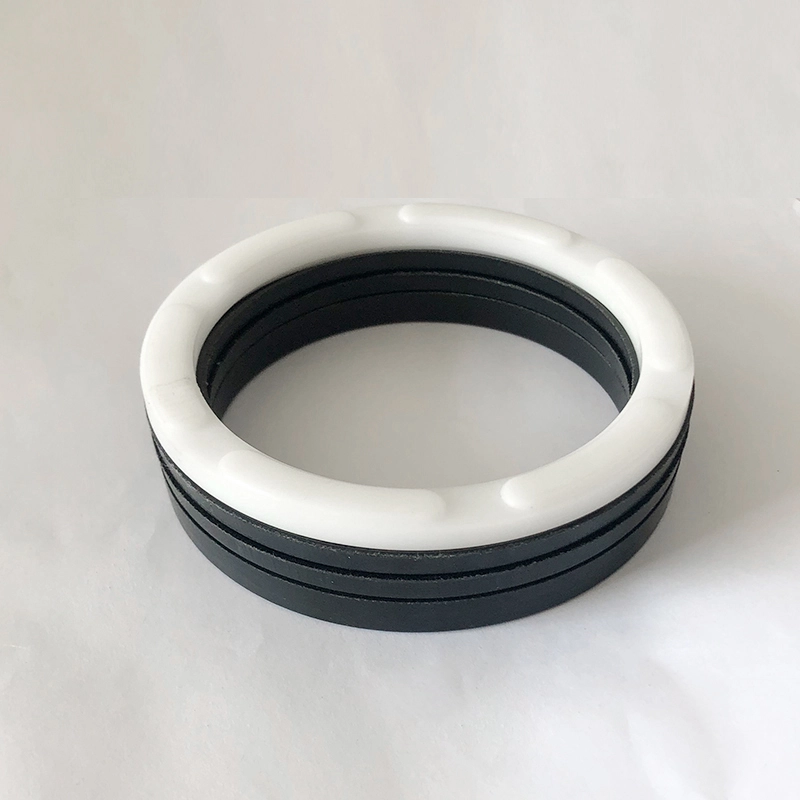

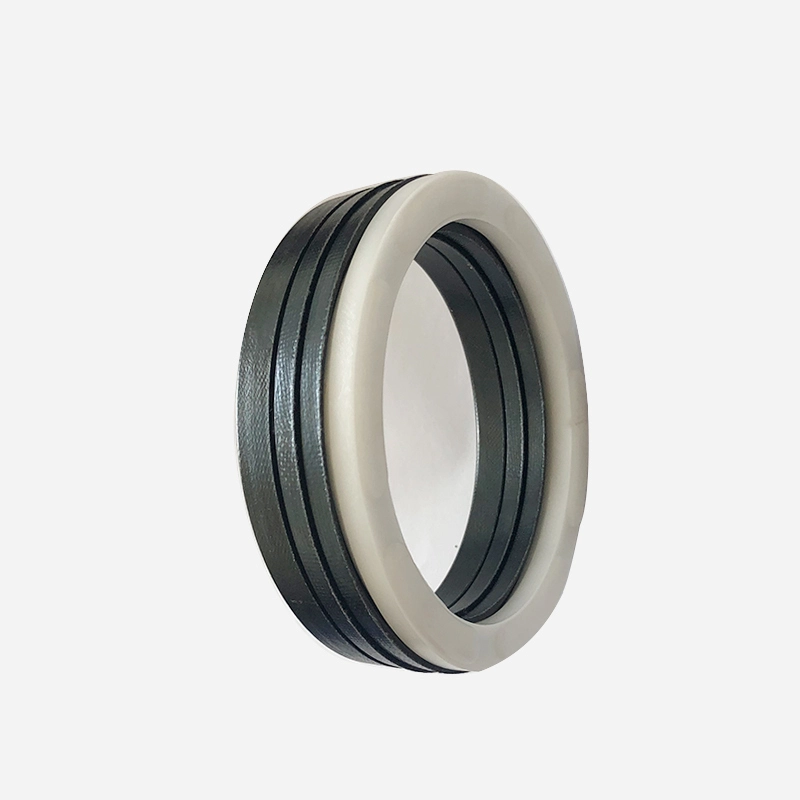

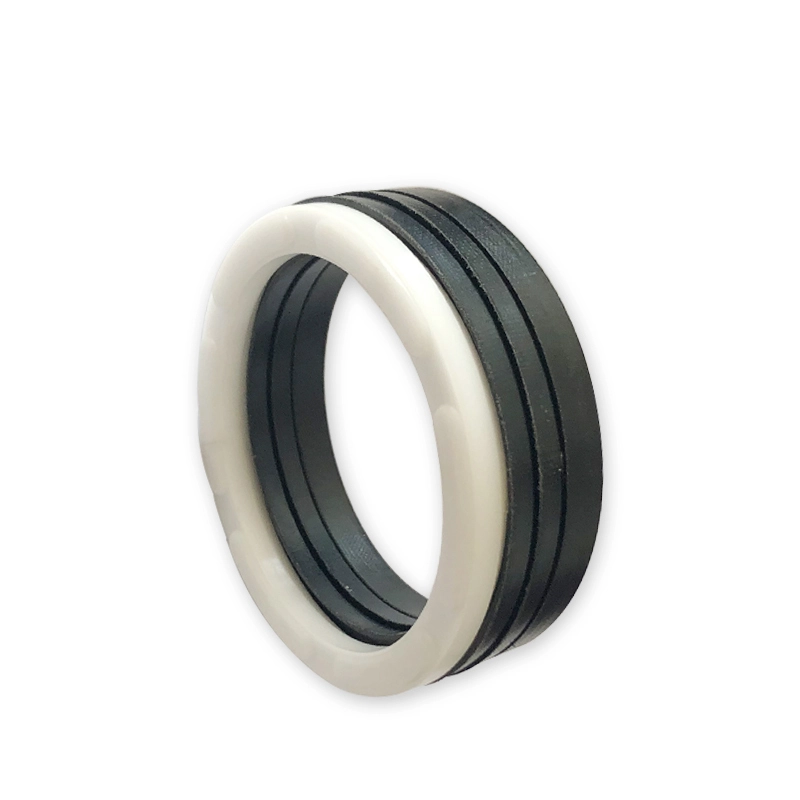

RCebk သည် V-shaped တံဆိပ်ခတ်ထားသောကွင်းများနှင့်ဖိအားလက်စွပ်နှင့်ထောက်ခံမှုလက်စွပ်တစ်ခုဖြင့်ဖွဲ့စည်းထားပြီးဟိုက်ဒရောလစ်သည်တစ်လမ်းပေါ်ဖိအားကိုတံဆိပ်ခတ်ခြင်းများအတွက်သင့်လျော်သည်။ တံဆိပ်ခတ်ပစ္စည်းနှင့်သဟဇာတအမဲဆီထည့်သွင်းစဉ်အတွင်းလျှောက်ထားရမည်။ ၎င်းကို install လုပ်ခြင်း (ပိတ်ထားသော) groove တွင် install မလုပ်နိုင်ပါ။ ၎င်းကိုအလယ်အလတ်နှင့်လေးလံသောဝန်များတွင်ပစ္စတင်တံဆိပ်များအတွက်အသုံးပြုသည်။ အင်္ဂါရပ်များ:
1 ။ အမျိုးမျိုးသောပစ္စည်းများအမျိုးမျိုးကိုရရှိနိုင်ပါသည်။ ၎င်းသည်အမျိုးမျိုးသောရည်ရွယ်ချက်များနှင့်ကိုက်ညီရန်အကောင်းဆုံးချိန်ညှိနိုင်သည်။
2 ။ ၎င်းကိုကြမ်းတမ်းစွာအလုပ်လုပ်သောအခြေအနေများတွင်အသုံးပြုနိုင်ပြီးမီဒီယာနှင့်ကြမ်းတမ်းသောအခြေအနေများအတွက်သင့်တော်သည်။
3 ။ ၎င်းသည်ရှည်လျားသော 0 န်ဆောင်မှုပေးသောဘဝရှိပြီးဆီကင်း 0 င်သောချောဆီကိုလွယ်အိတ်တံဆိပ်များအတွက်အသုံးပြုနိုင်သည်။
4 ။ တံဆိပ်ခတ်ခြင်းစွမ်းဆောင်ရည်ကိုချိန်ညှိနိုင်ပြီး axial size ကို V-shaped တံဆိပ်ခတ်ကွင်းများကိုထည့်ခြင်းသို့မဟုတ်ဖယ်ရှားခြင်းဖြင့်ချိန်ညှိနိုင်သည်။
တံဆိပ်ခတ်ခြင်းမျက်နှာပြင်အရည်အသွေးနိမ့်သည်နှင့်ပင်ထိထိရောက်ရောက်အလုပ်လုပ်နိုင်သည်။

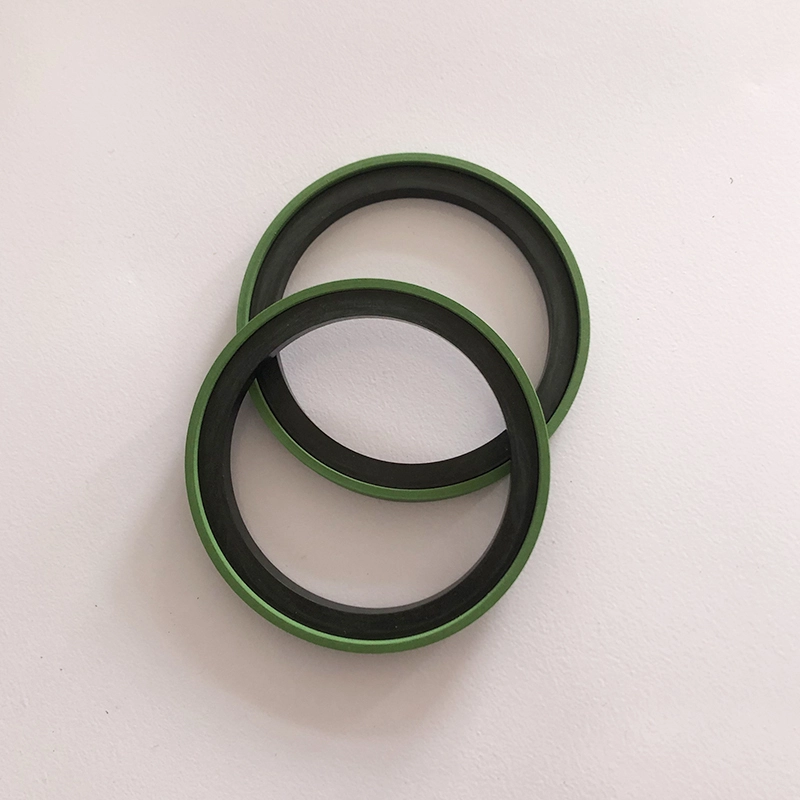

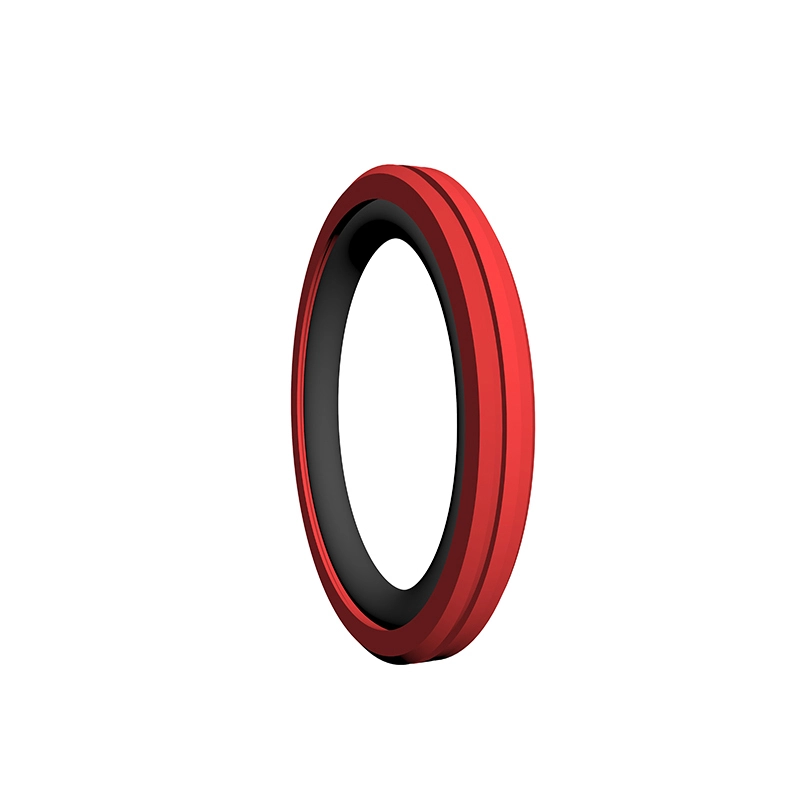

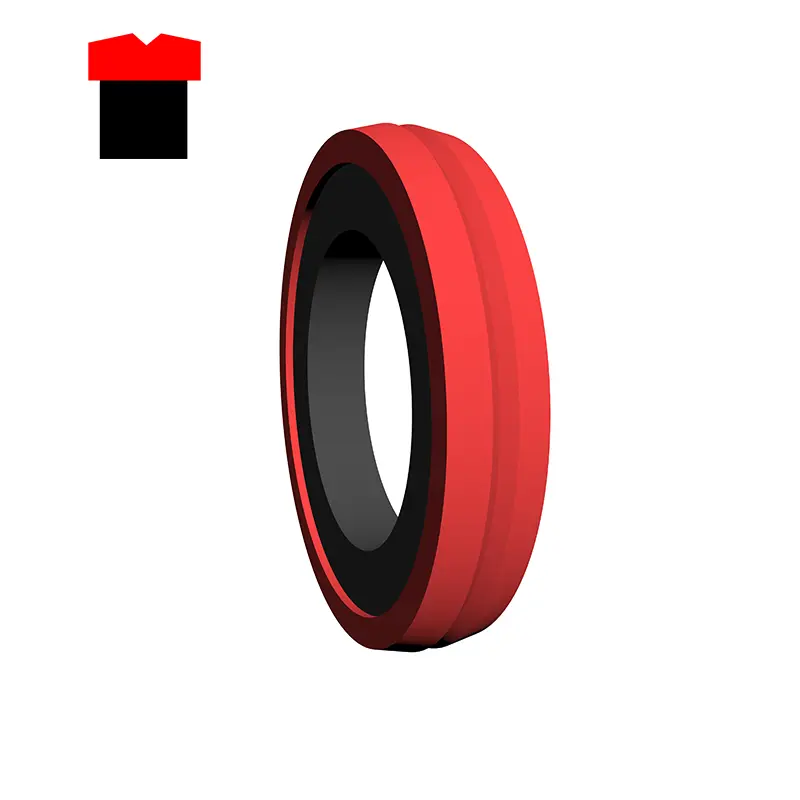

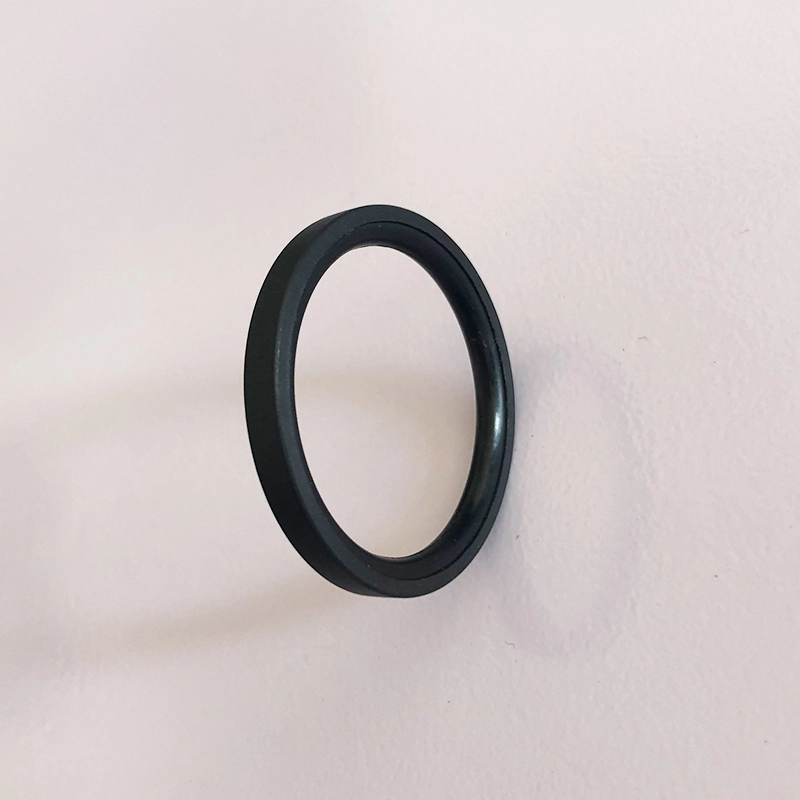

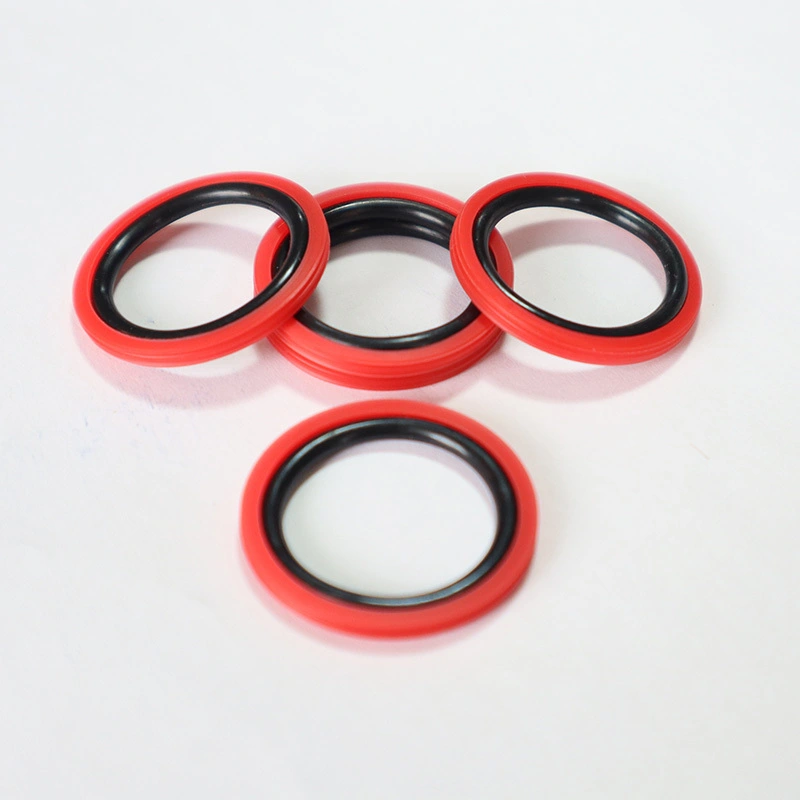

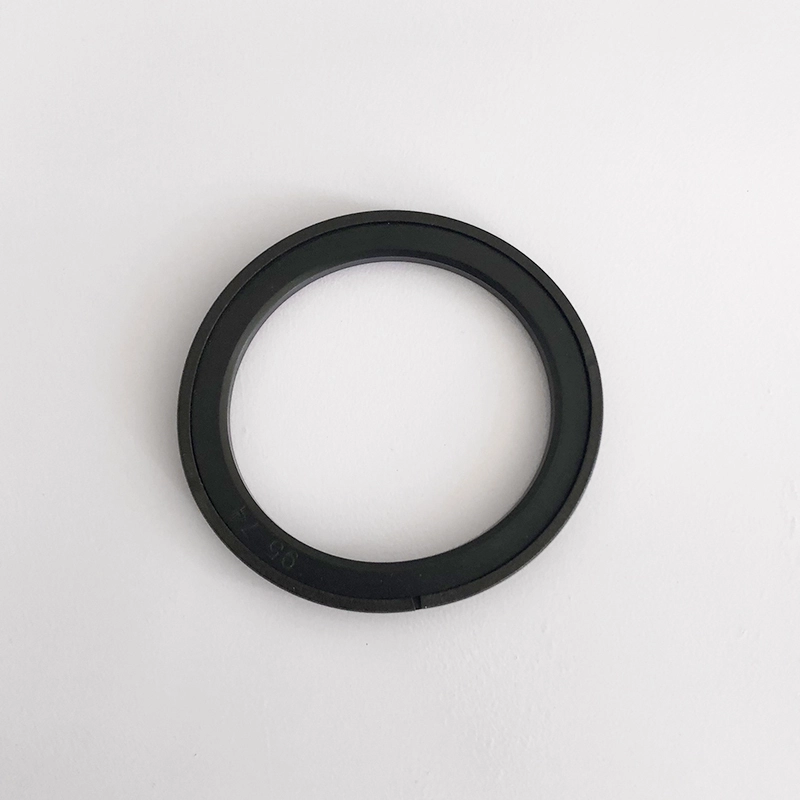

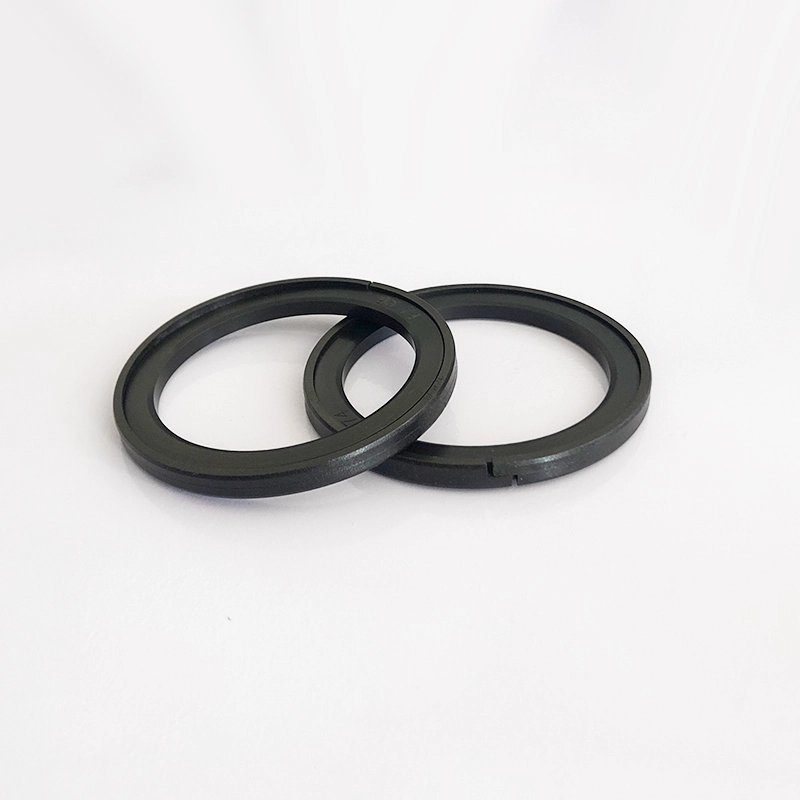

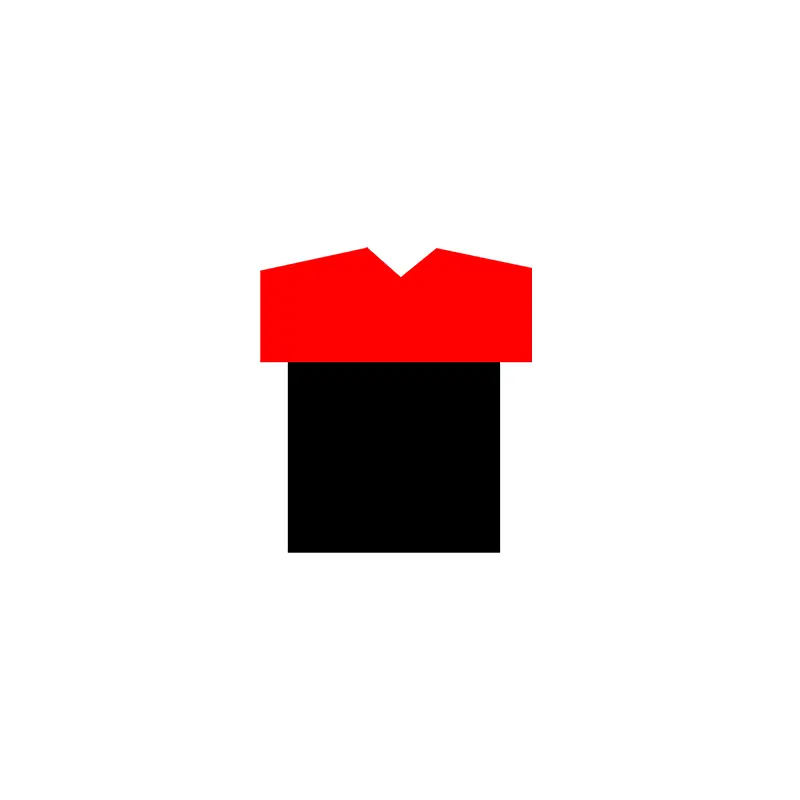

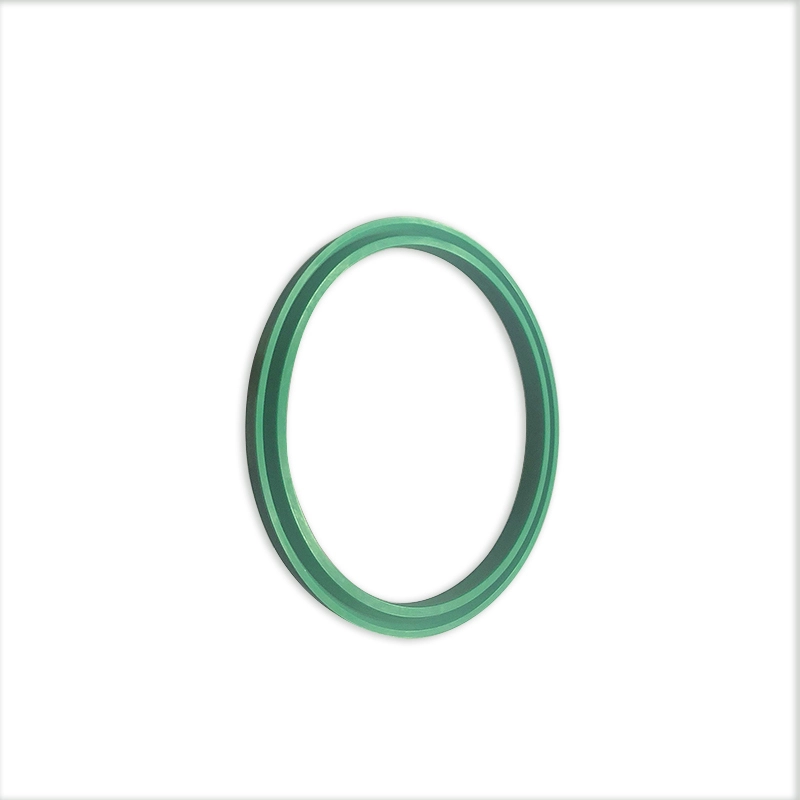

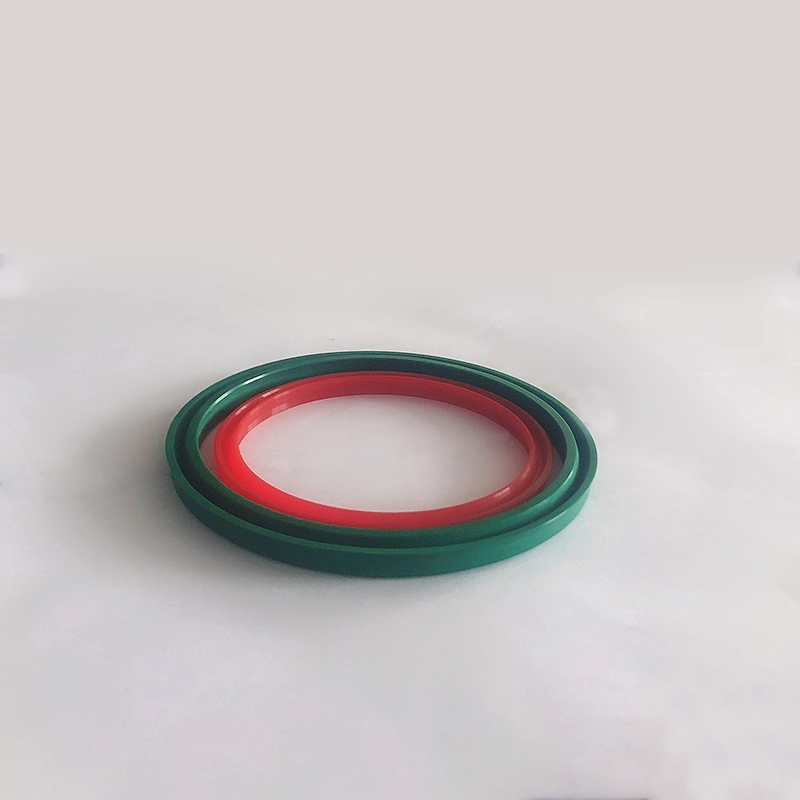

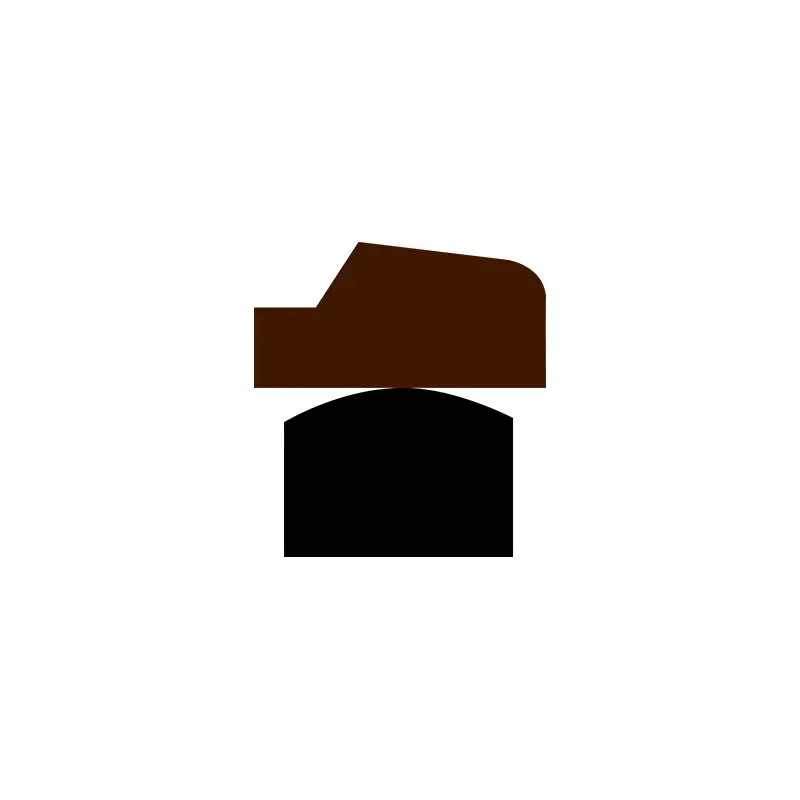

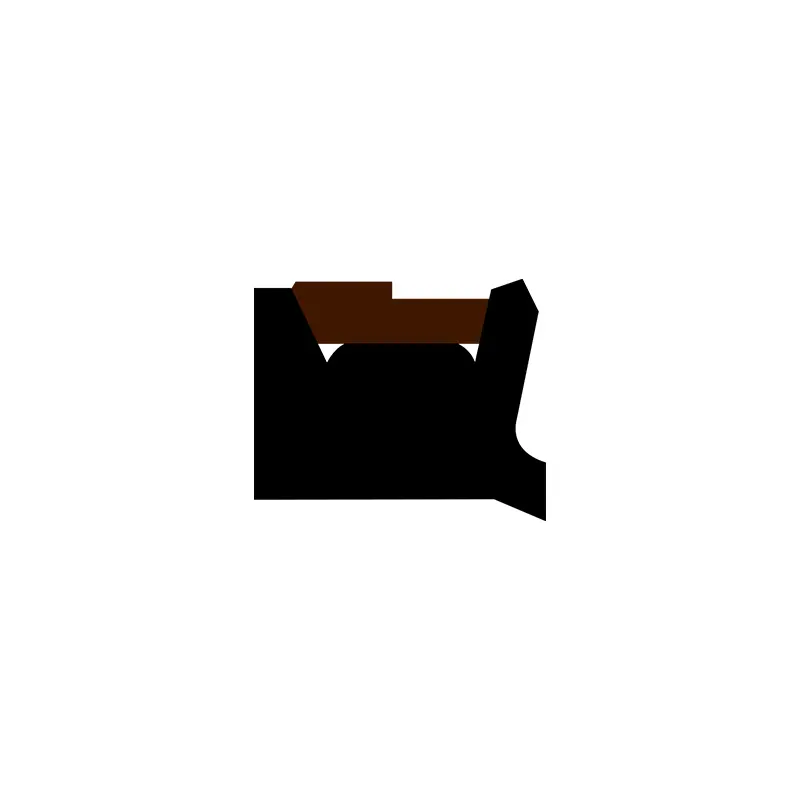

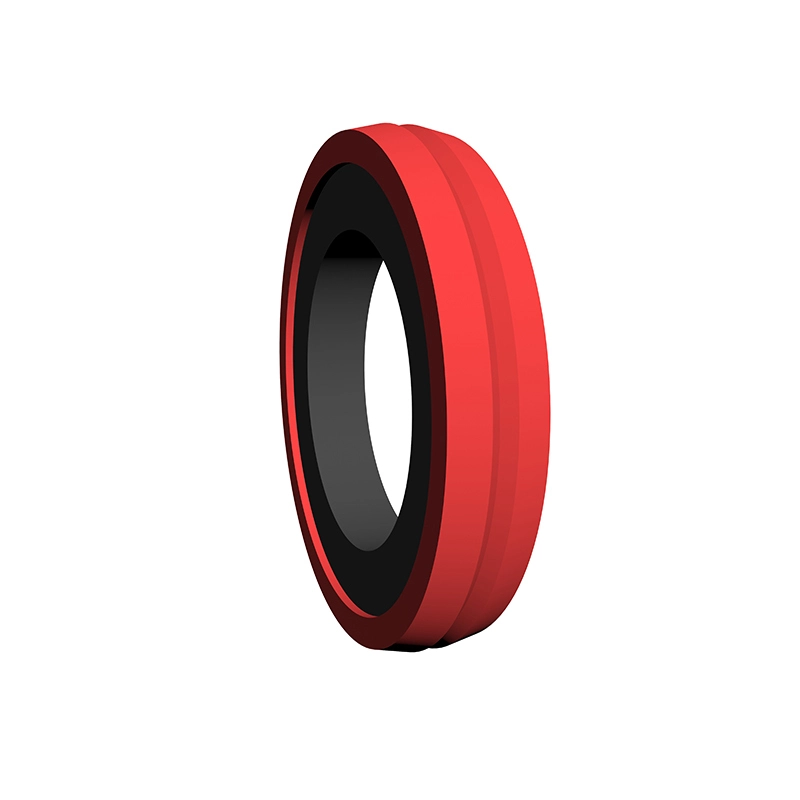

RCKRR သည် PU Selegary လက်စွပ်နှင့်စတုဂံရော်ဘာလက်စွပ်များဖြင့်ဖွဲ့စည်းထားပြီး, ၎င်းသည် Glyd လက်စွပ်ထုတ်ကုန်များ၏ဖြည့်စွက်ထုတ်ကုန်များဖြစ်ပြီး Glyd Ring ထက်ပိုမိုကောင်းမွန်သောတံဆိပ်ခတ်ခြင်းနှင့်ဖိအားကိုထိန်းသိမ်းခြင်းစွမ်းရည်များနှင့်အတူတပ်ဆင်ထားပြီး installation tools များ၏အကူအညီမပါဘဲတပ်ဆင်နိုင်သည်။ ၎င်း၏အင်္ဂါရပ်များ:
1 ။ ကောင်းသောတက်ကြွသောနှင့် static တံဆိပ်ခတ်စွမ်းဆောင်ရည်;
2 ။ Glyd လက်စွပ်ထက်ပိုကောင်းသောဖိအားကိုတံဆိပ်ခတ်ခြင်းနှင့်တပ်ဆင်ခြင်းကိုတပ်ဆင်ခြင်းကိရိယာများမပါဘဲတပ်ဆင်နိုင်သည်။
3 ။ ပွတ်တိုက်မှု, သေးငယ်တဲ့အစခုခံနိုင်ရည်နှင့်ချောမွေ့လှုပ်ရှားမှု;
4 ။ Long Life ကိုရေနံတွင်းလွတ်မြောက်ခြင်းအတွက်အသုံးပြုနိုင်သည်။
5 ။ နှစ်ဖက်အပြန်အလှန်ခံနိုင်ရည်အတွက်တံဆိပ်ခတ်ခြင်းအတွက်အသုံးပြုနိုင်သည်။
installation groove iso7425 / 1 စံနှင့်ကိုက်ညီ။

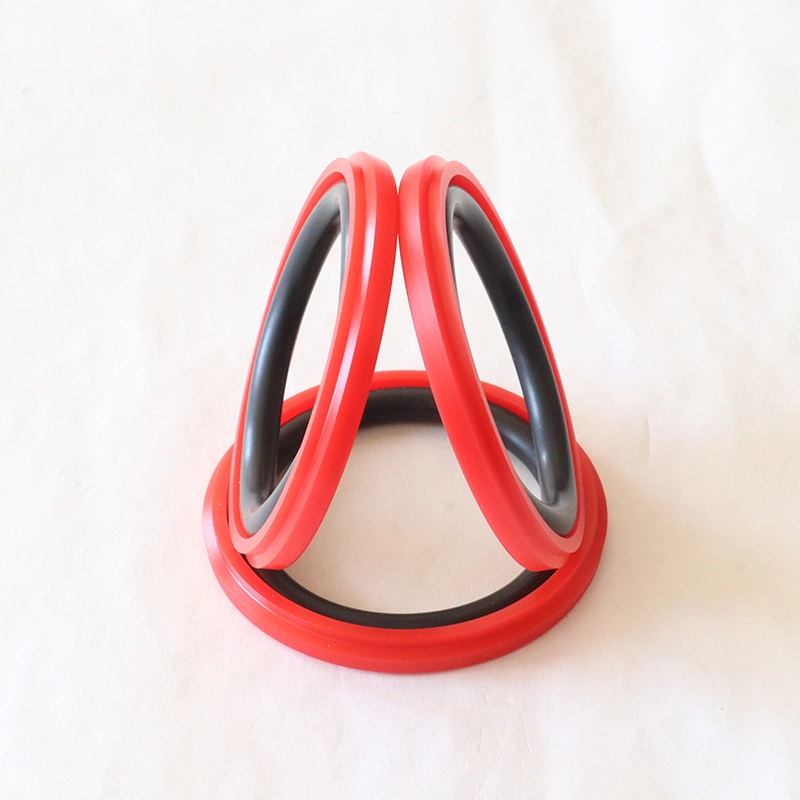

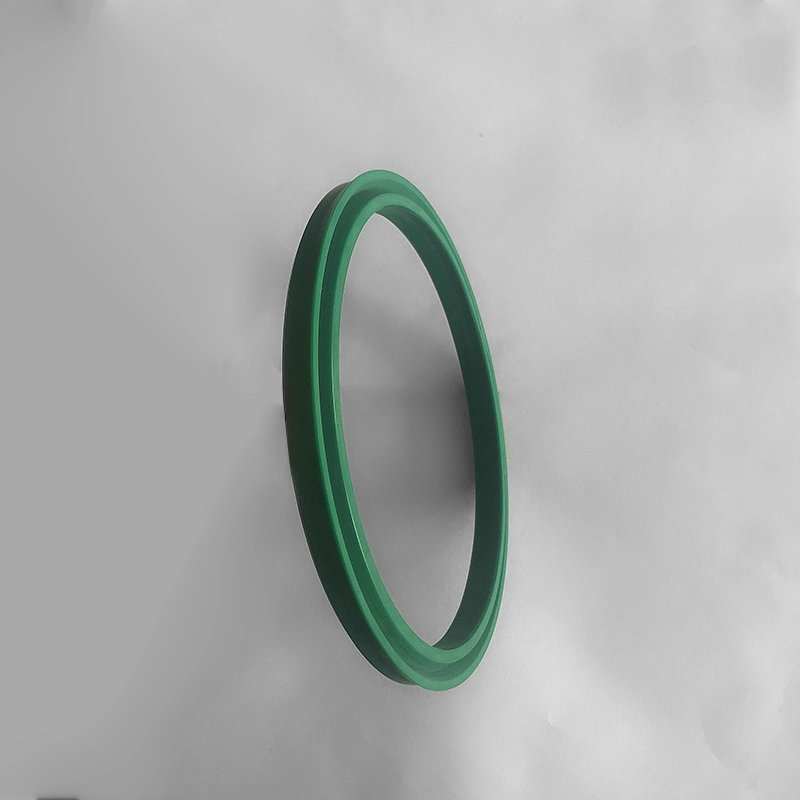

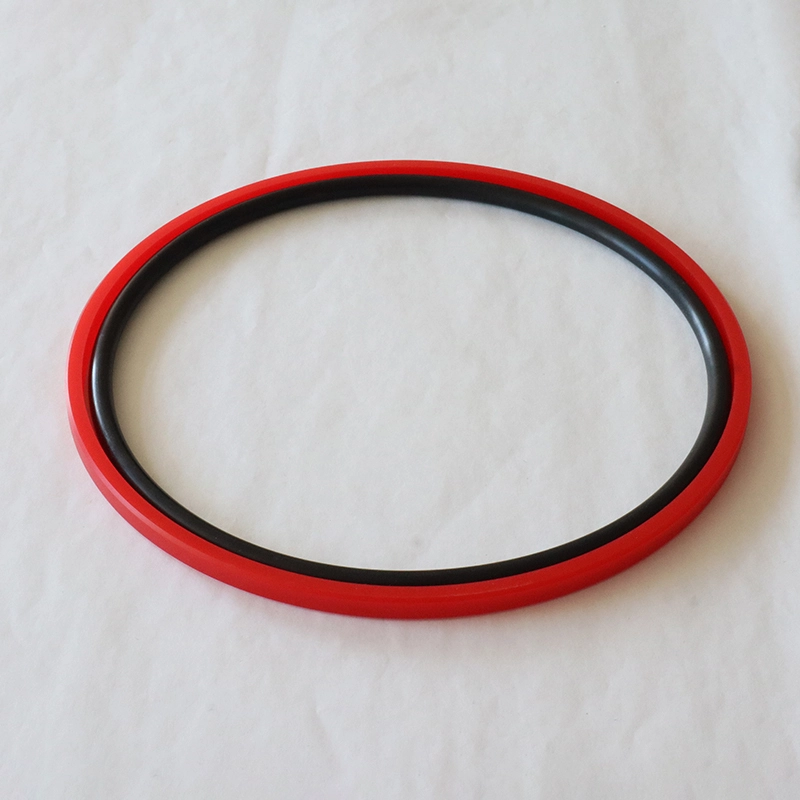

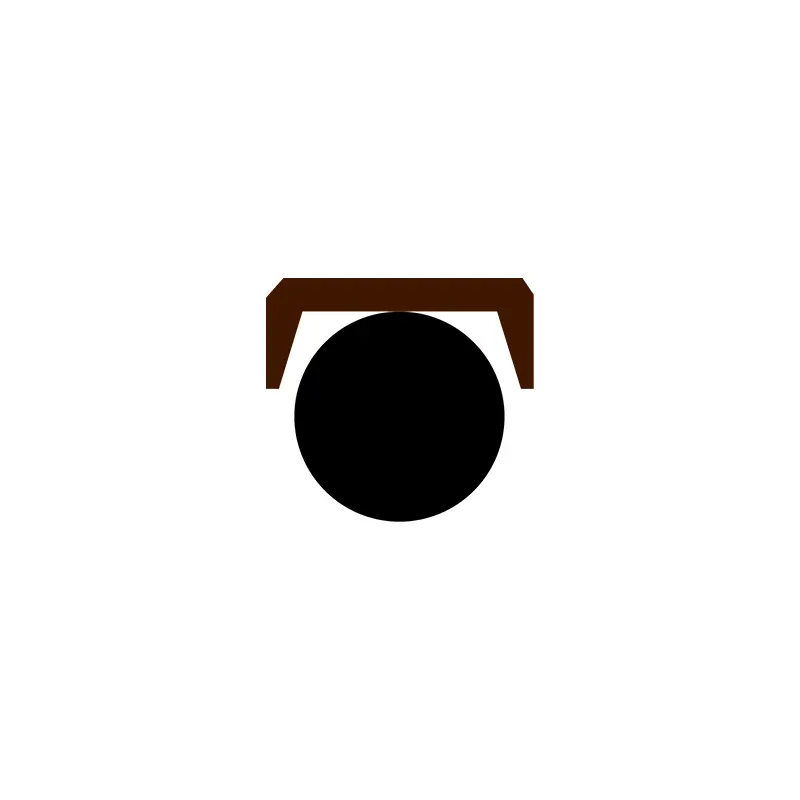

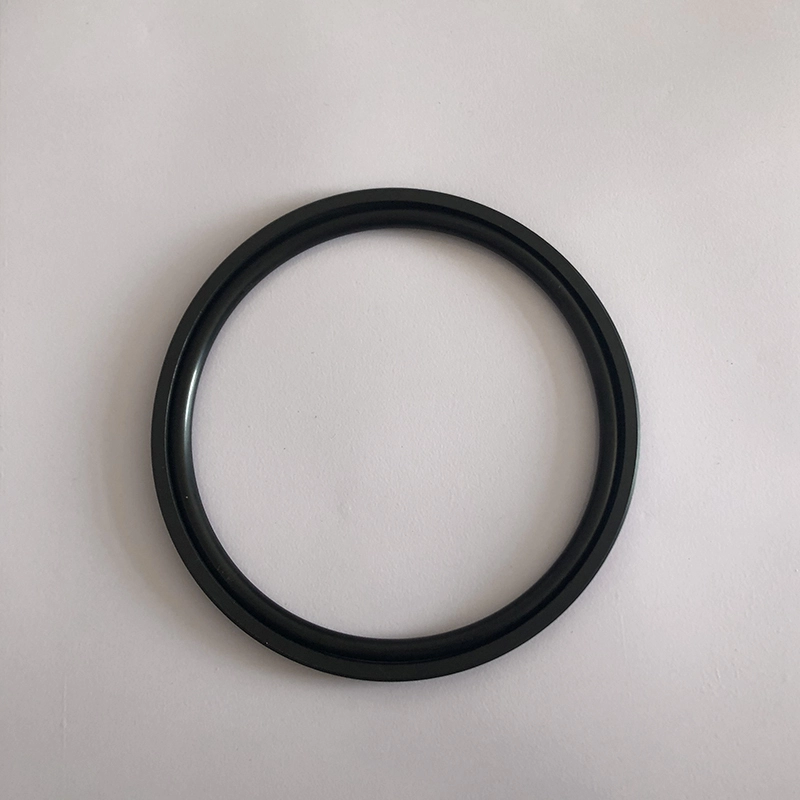

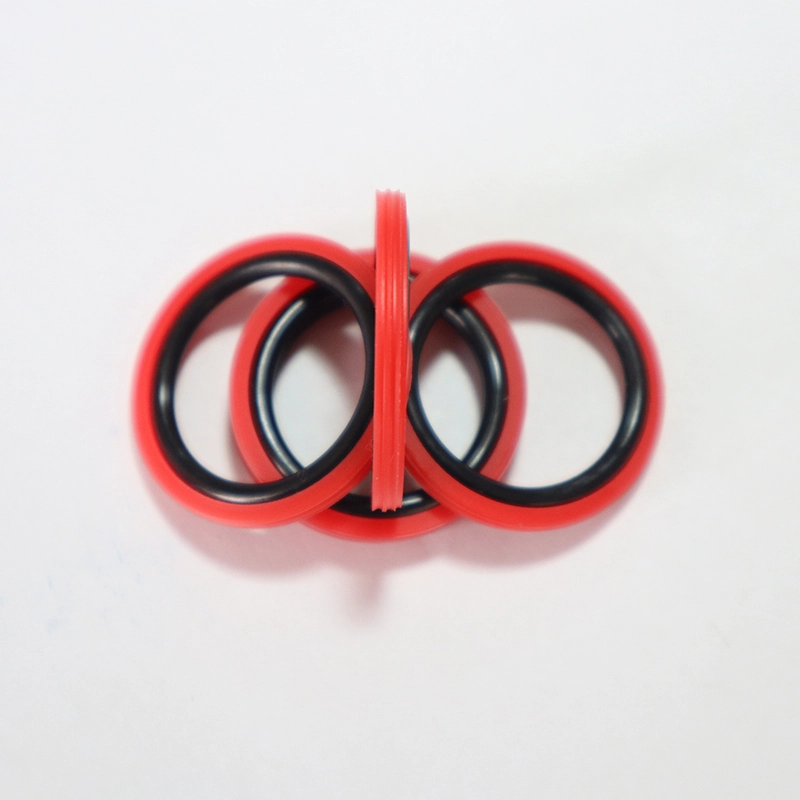

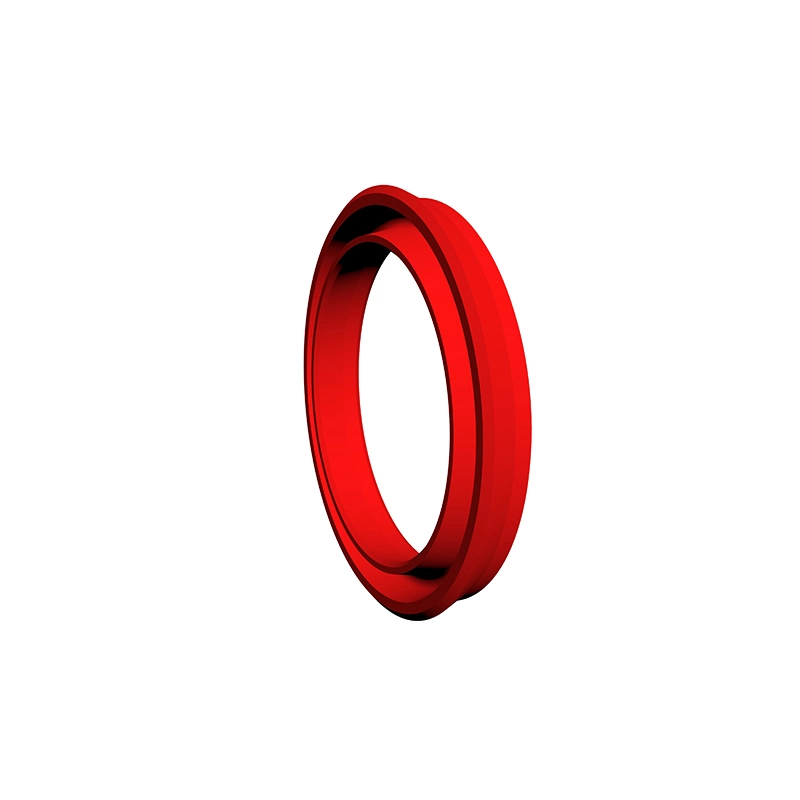

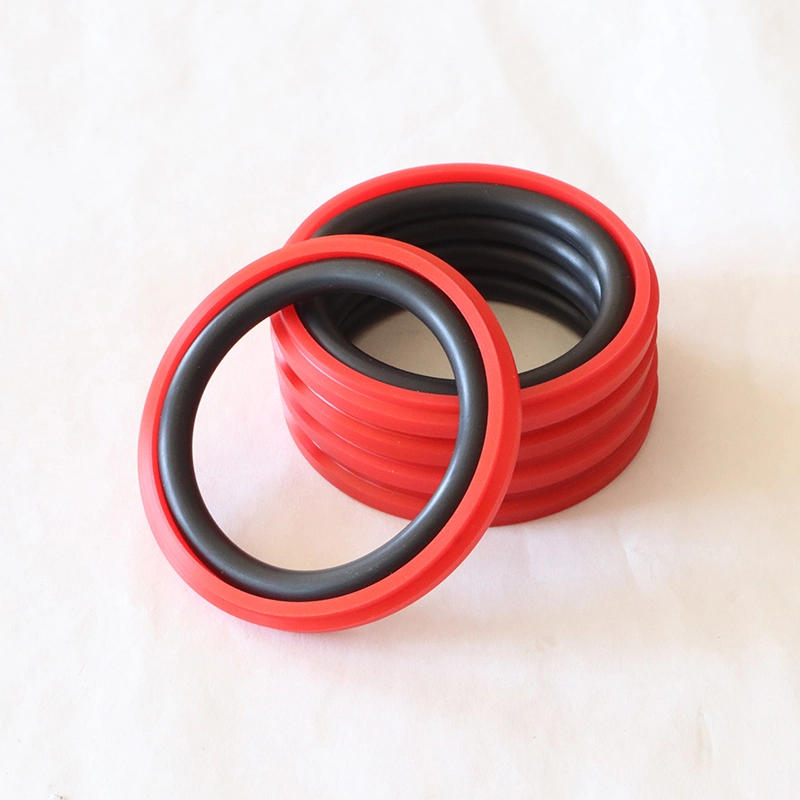

RPW သည်အထူးပုံသဏ္ဌာန်ရှိ Pu Seleging Ring နှင့် O-shaped Rings လက်စွပ်တစ်ခုဖြင့်ဖွဲ့စည်းထားသည်။ O-ring သည် radial force ကိုထောက်ပံ့ပေးပြီးတံဆိပ်ခတ်ကွင်းများ 0 တ်ဆင်မှုအတွက်လျော်ကြေးပေးသည်။ ၎င်းကိုယေဘုယျအားဖြင့်လမ်းညွှန်လက်စွပ်နှင့် တွဲဖက်. အသုံးပြုသည်။ အင်္ဂါရပ်များ:
1 ။ ပွတ်တိုက်မှု, သေးငယ်တဲ့စတင်ခုခံနိုင်မှု, ချောမွေ့လှုပ်ရှားမှု, တွားတတ်သောတိရစ္ဆာန်မ။
2 ။ ဖိအားများနှင့်ကြမ်းတမ်းသောအခြေအနေများအောက်တွင်အလွန်မြင့်မားသောဖိအားတည်ငြိမ်မှု;
3 ။ မြင့်မားသောနှင့်နိမ့်သောဖိအားနှစ် ဦး စလုံးအတွက်ကောင်းသောတံဆိပ်ခတ်စွမ်းဆောင်ရည်;
တပ်ဆင်ရန်အတွက်တပ်ဆင်ရန်ကိရိယာများမရှိပါ။
TDA နှင့် TDMA သည်အထူးပုံသဏ္ဌာန်ရော်ဘာ (သို့မဟုတ် Polyurethane) elastomer နှင့်ပြုပြင်ထားသော PTFE တံဆိပ်ခတ်ထားသောလက်စွပ်တစ်ခုဖြင့်ဖွဲ့စည်းထားပြီးကောင်းမွန်သောတံဆိပ်ခတ်ခြင်း, ရှည်လျားသောဘဝ, ပွတ်တိုက်ခြင်း, TDMA သည်ပစ္စတင်များ၏နှစ်လမ်းသွားဖိအားပေးမှုအတွက်သင့်တော်သည်။

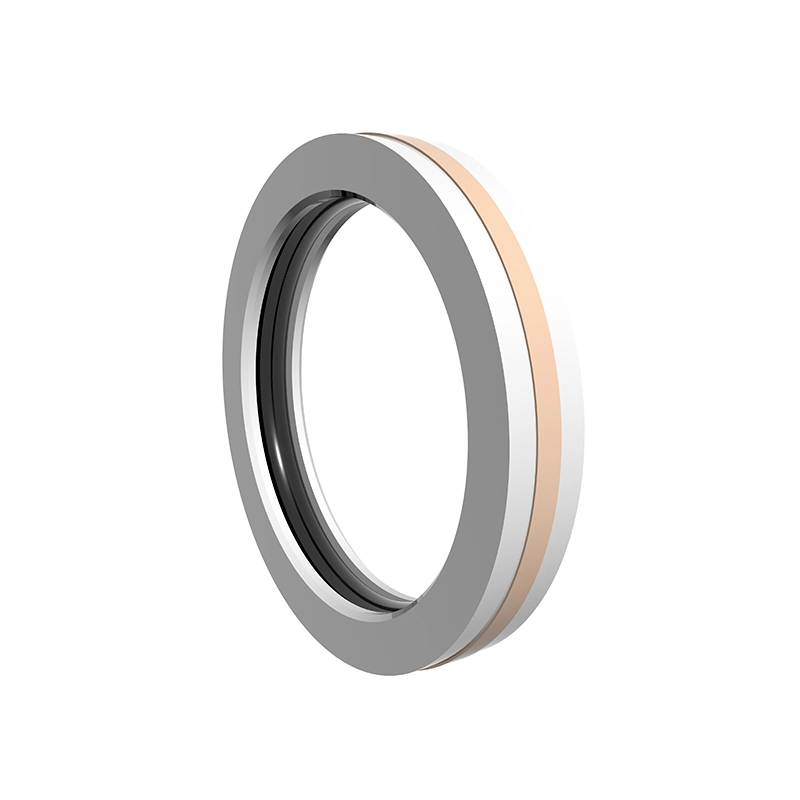

GGDA တွင် PTFE ဖြည့်ထားသောတံဆိပ်ခတ်ထားသောလက်စွပ် (2) လုံးပလပ်စတစ်ပံ့ပိုးမှုစင်ဝိုင်းနှင့် elastic force o-ring, ကောင်းမွန်သောတံဆိပ်ခတ်ခြင်း, အသက်ရှည်ခြင်း, ပစ္စတင် Bidirectional Philding Sealing အတွက်သင့်တော်သည်။

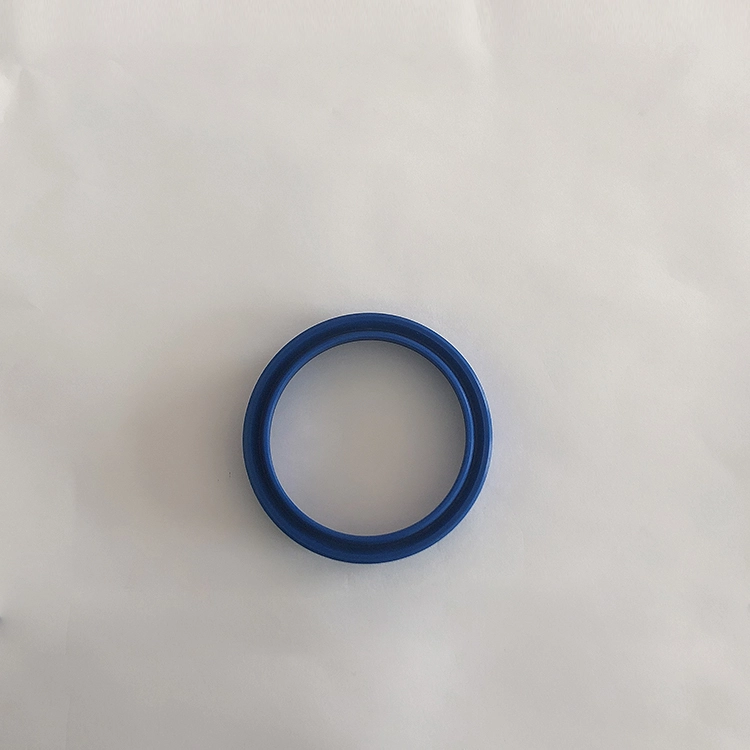

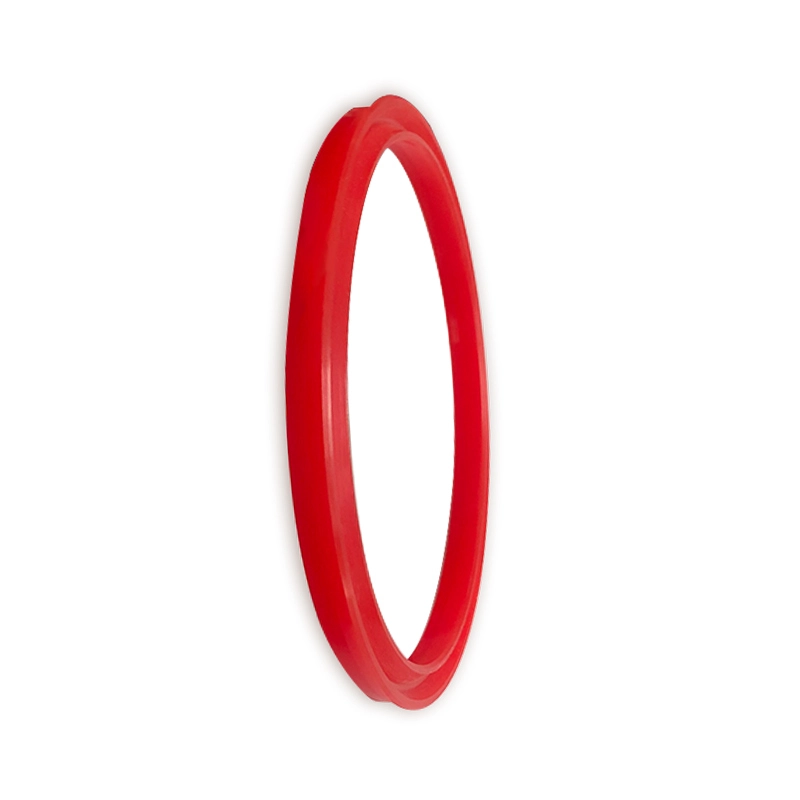

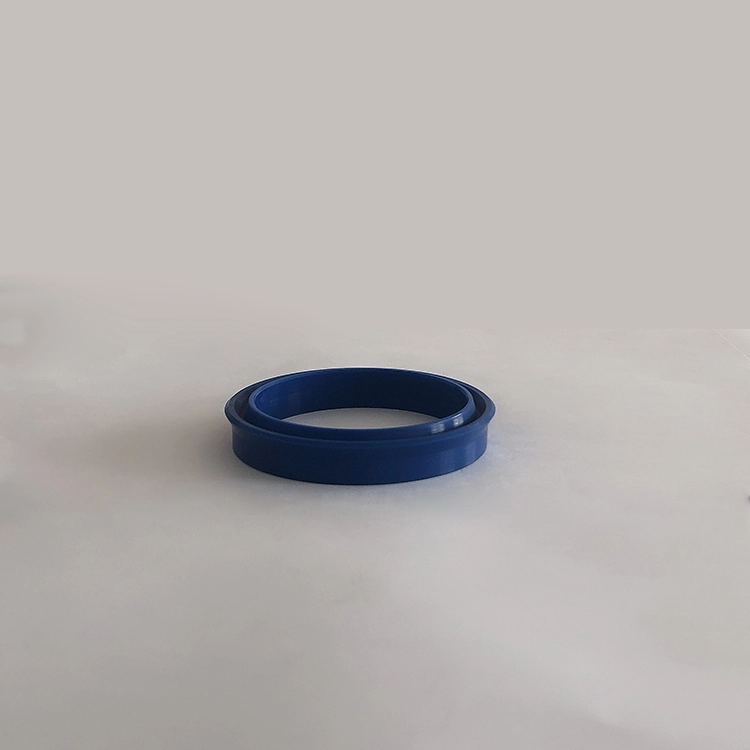

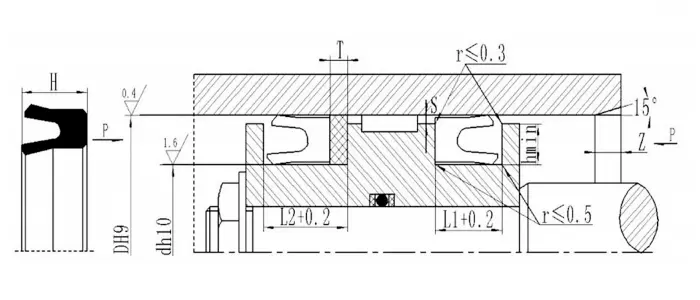

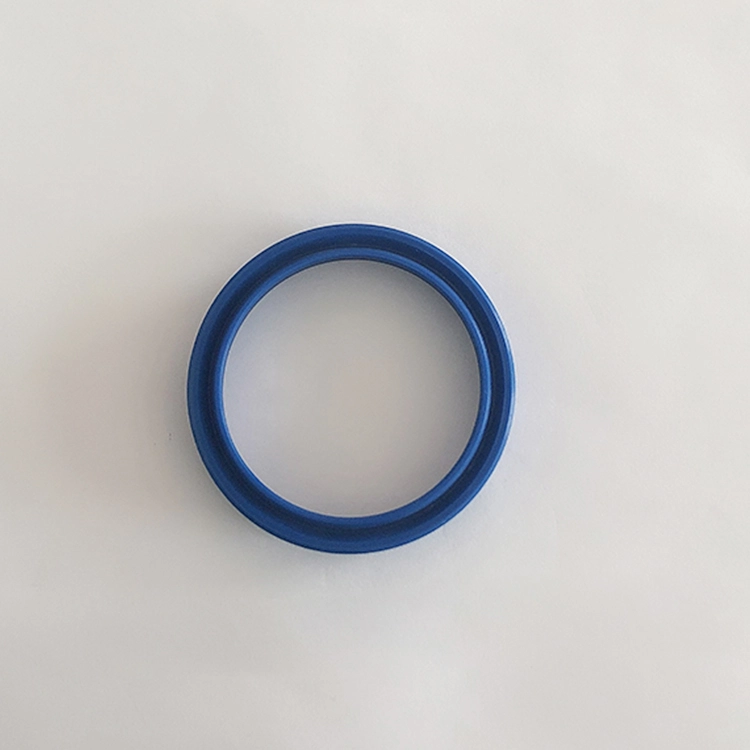

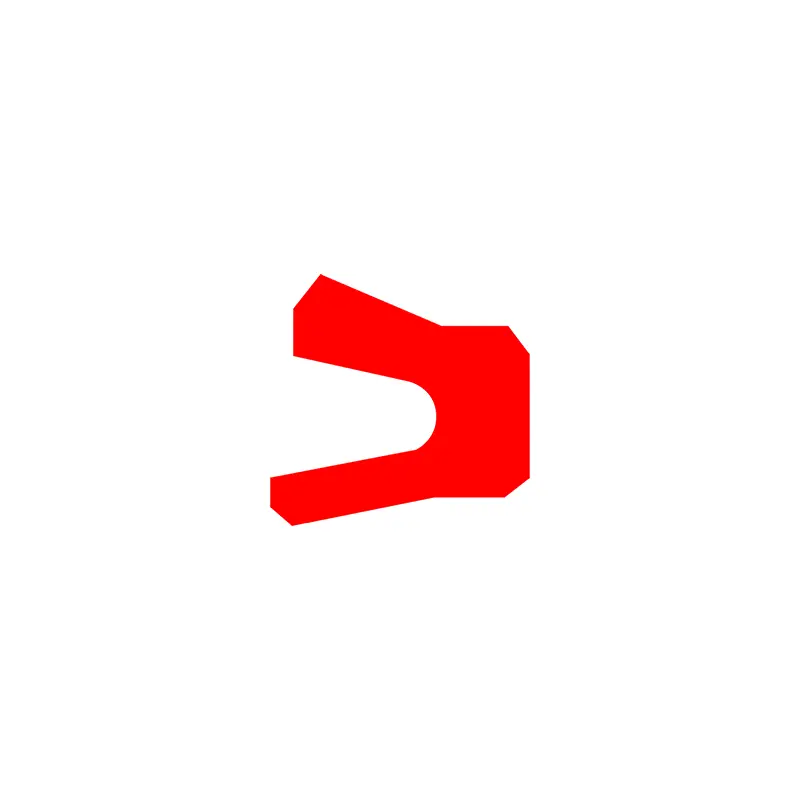

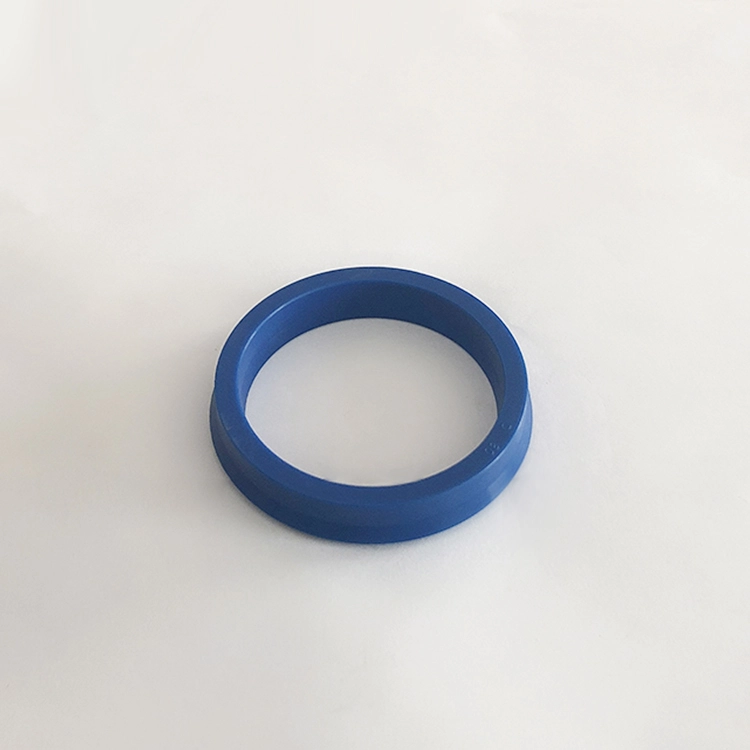

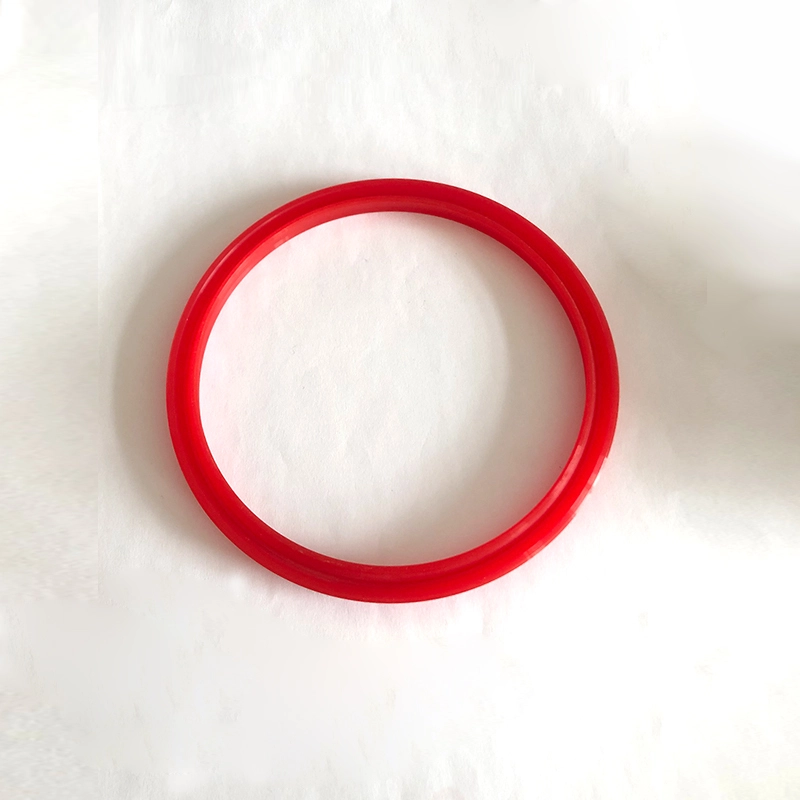

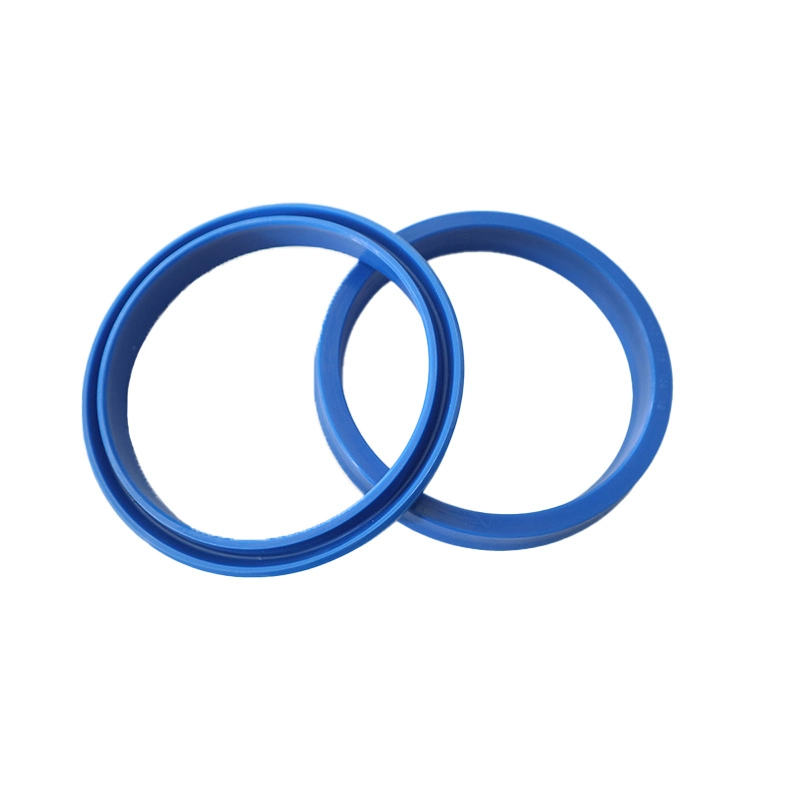

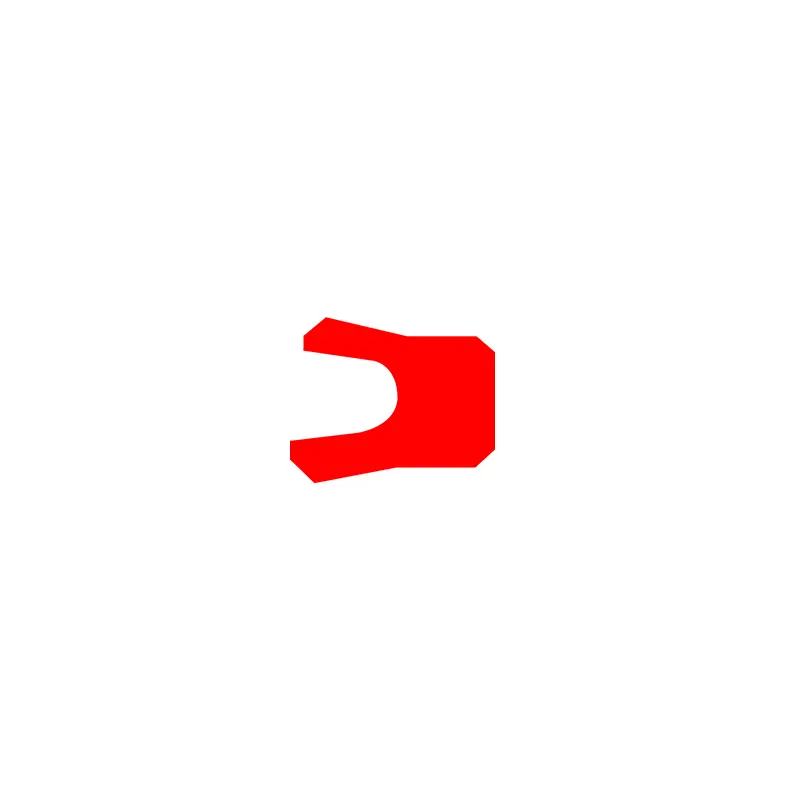

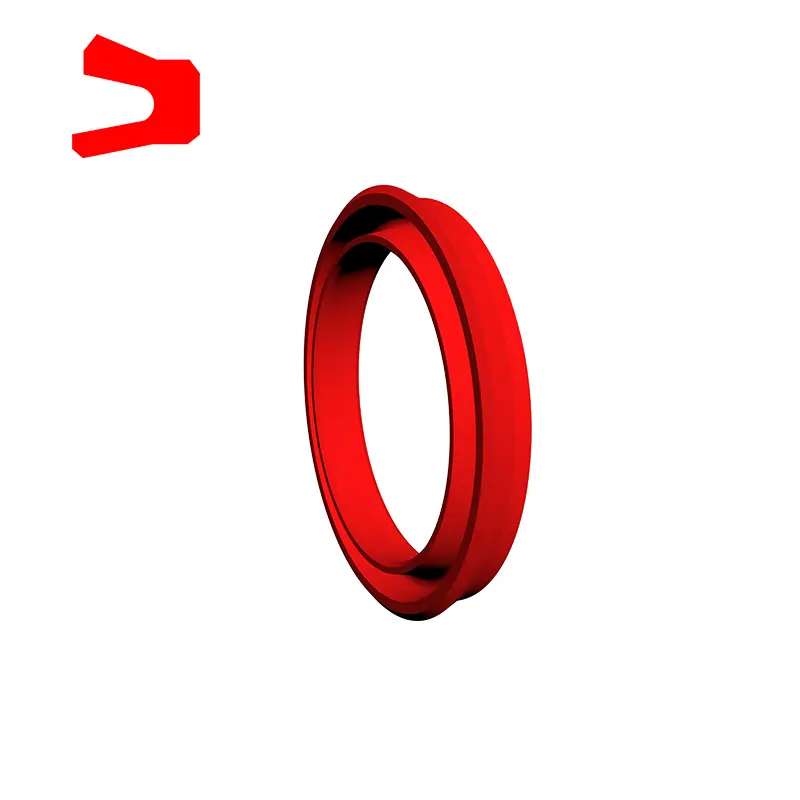

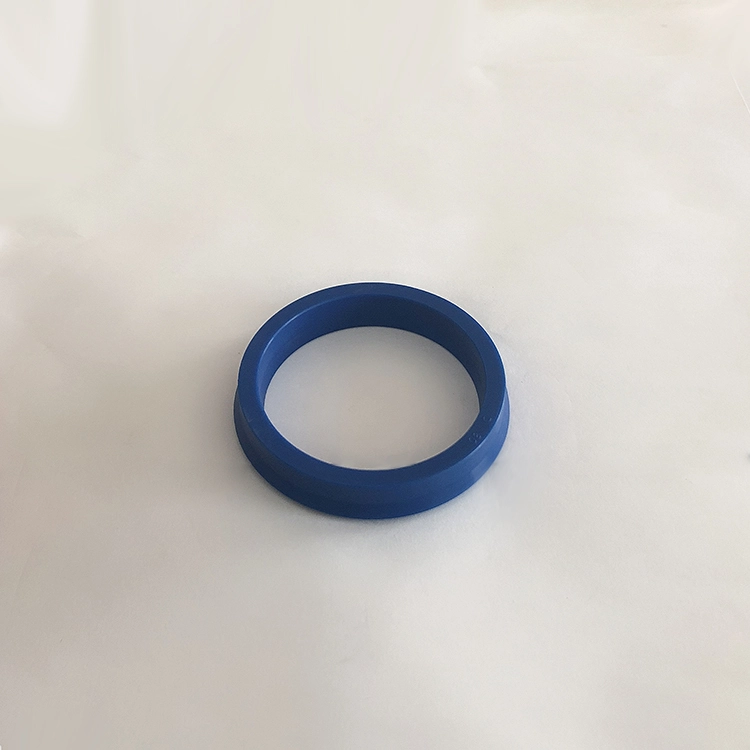

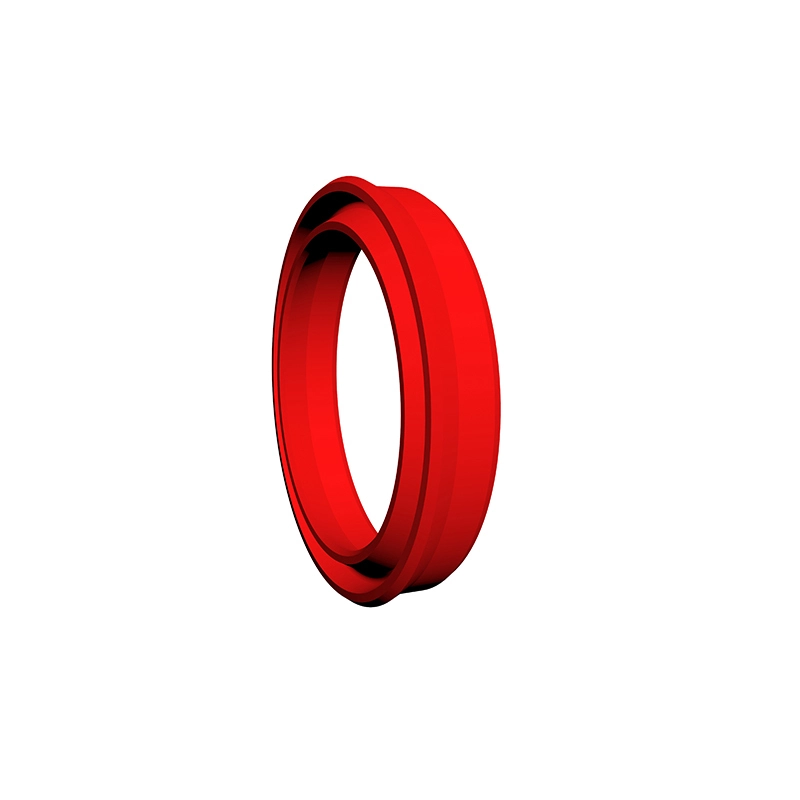

RCUP Sealing Ring သည်ပစ္စတင်ပေါ်တွင်အထူးသဖြင့် piston တွင်အထူးအသုံးပြုသောအချိုးမညီသောတံဆိပ်ခတ်ခြင်း, အဆိုပါ Groove iso5597 စံနှင့်ကိုက်ညီ။ YXD Type Sealing Sealing Sealing Ring သည်ပစ္စတင်ပေါ်တွင်အထူးအသုံးပြုသောအချိုးမညီသောတံဆိပ်ခတ်ခြင်း, 12 ~ 32MPA အနေဖြင့်အသုံးပြုသောအခါဖနောင့်တွင်ထိန်းထားသည့်လက်စွပ်တစ်ခုလိုအပ်သည်။ Groove သည် JB / ZQ4265-97 စံနှင့်ကိုက်ညီသည်။ အင်္ဂါရပ်များ:
1 ။ အလင်းဝန်နှင့်အလတ်စားဝန်များနှင့်သက်ဆိုင်သည်။

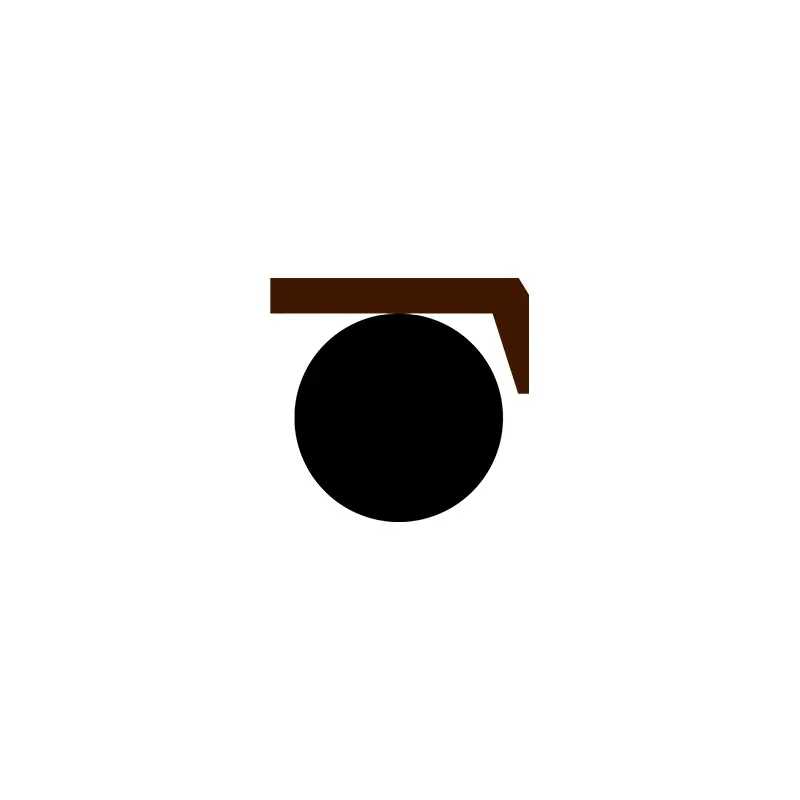

2 ။ ဖိအားမြင့်မားခြင်းနှင့်နိမ့်ဆုံးဖိအားတံဆိပ်ခတ်ခြင်းအတွက်တံဆိပ်ခတ်ခြင်း,
3 ။ အမျိုးမျိုးသောပစ္စည်းများပိုမိုကျယ်ပြန့်သောမီဒီယာကိုခံနိုင်ရည်ရှိသည်။
4 ။ ရိုးရှင်းသောဖွဲ့စည်းပုံနှင့်လွယ်ကူစွာတပ်ဆင်ခြင်းနှင့်ပြုပြင်ထိန်းသိမ်းမှု။
ထုတ်ကုန်အင်္ဂါရပ်များနှင့် application များ:
ပစ္စည်းရွေးချယ်ခြင်း:
RC61, RC62
1 ။ O-Rings ၏ပစ္စည်းများသည် R01 Nitrile Radrile (NBR), R02 fluorueuber (FKM) စသည်ဖြင့်ဖြစ်နိုင်သည်။
2 ။ လက်စွပ်ပစ္စည်းများကိုတံဆိပ်ခတ်ခြင်း - စံပစ္စည်းများ PTFE3, အခြားရွေးချယ်စရာပစ္စည်းများ PTFE2, PTFE4, PU စသည်တို့ပါ 0 င်သည်။
အိုကေ
1 ။ ကိုက်ညီသောစတုဂံမြည်ခြင်း၏ပစ္စည်း - R01 နိုက်ထန်ရော်ဘာ
2 ။ တံဆိပ်ခတ်လက်စွပ်၏ပစ္စည်း: composite thermoplastic ပစ္စည်း။
RC63, RC64, SPG, RC66, AQ, AQ, AQF
1 ။ O-Rings ၏ပစ္စည်းများသည် R01 Nitrile Radrile (NBR), R02 fluorueuber (FKM) စသည်ဖြင့်ဖြစ်နိုင်သည်။
2 ။ လက်စွပ်ပစ္စည်းများကိုတံဆိပ်ခတ်ခြင်း - စံပစ္စည်းများ PTFE3, အခြားရွေးချယ်စရာပစ္စည်းများ PTFE1, PTFE2, PTFE4, PTFE4 ။
KDAS, TPM
1 ။ ရာဘာလက်စွပ်ပစ္စည်းနှင့်ကိုက်ညီခြင်း - R01 နိုက်ထန်ဘာ
2 ။ လက်စွပ်ပစ္စည်းထိန်းသိမ်းခြင်း - Nylon Pa / Polyoxymethylene Pom
3 ။ လမ်းညွှန်ကွင်း: Nylon Pa / Polyoxymethylene Pom / Polytetrafluoroethylene Ptfe Ptfe
GDKK, RC67
1 ။ ရရှိနိုင် elastomer ပစ္စည်းများ: R01 နိုက်ထိုက်ဖို့ရော်ဘာ (NBR), R02 fluorueuber (FKM) စသည်ဖြင့်။
2 ။ လက်စွပ်ကိုတံဆိပ်ခတ်ခြင်း - စံပစ္စည်း PTFE3, အခြားရွေးချယ်စရာပစ္စည်းများ PTFE2, PTFE4 ။
3 ။ လက်စွပ်ပစ္စည်းထိန်းသိမ်းခြင်း - PTFE ပစ္စည်းသည်အပူချိန် 100 ဒီဂရီထက်ကျော်လွန်သောအခါ PTFE ပစ္စည်းကိုအသုံးပြုသည်။
rcek
1 ။ Polytetrafluoroethylene, Polytetrafluoroethylene, nitrile အထည်, fluororubber အထည်, နိုင်လွန်, နိုင်လွန်, polyoxymethylene
2 ။ V-ring ပစ္စည်း - Polytetrafluoroethylene, နိုက်ထန်ရော်ဘာ, နိုက်ထရွန်အထည်, ဖလိုရစ်ပင်,
3 ။ လက်စွပ်ပစ္စည်း, နိုက်ထြိအ 0 တ်အစား - နိုက်ထရွန်အထည်, fluororuber အထည်, နိုင်လွန်, polyoxymethylene, polytetrafluoroethylene
RCKR, RPW
1 ။ စတုဂံလက်စွပ်ပစ္စည်းနှင့်ကိုက်ညီခြင်း။
2 ။ လက်စွပ်ပစ္စည်းတံဆိပ်ခတ်ခြင်း

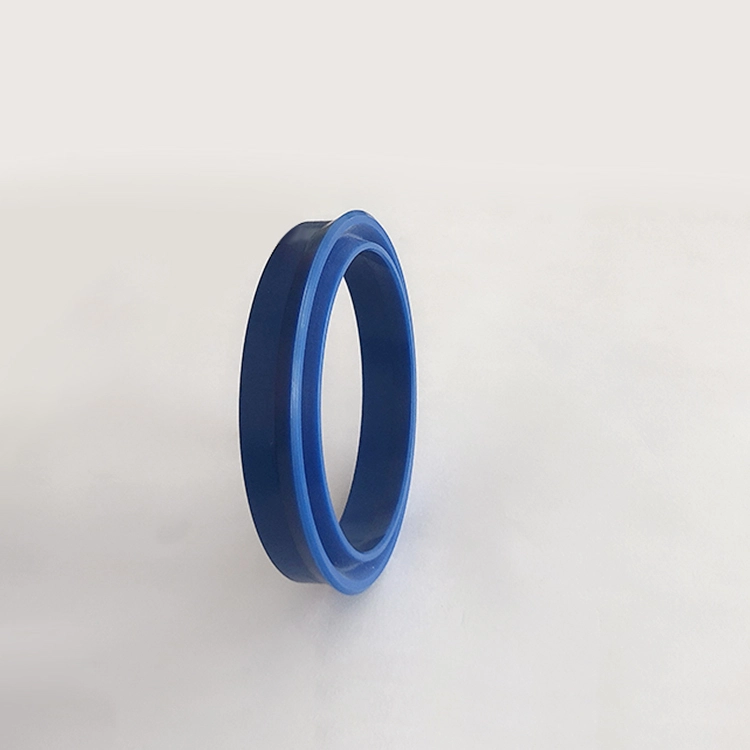

yxd
optional ကိုနိုက်ထရီ -b (R01), fluororubber (R02), Polyurethane (PU), Polyurethane (PU),
အမှာစာမှာ -
Model RC61-40x29x4.2-PTFE3-R01ordering Model RC61-B-40x29x4.2-ptfe3-r02
RC61-Glyd Ring RC61-B-B-B-B-B-b-b-b-b-b-b-b-b-b-b-b-b-b-b-b-b-b-b-b-b-b-b-b-b-b-b-glyy
RC62-80X60x10-PTFE3-PTFE3-RC62 RC62-model dxdxl ptfe3, R01 ပစ္စည်းကုဒ်
အမိန့်မော်ဒယ် OK-80x59x8 ဆလင်ဒါဆလင်ဒါအချင်း X Groove X Groove X Groove x
Model RC63-80-PTFE3-R01 သို့မဟုတ် SPGC-80-PTFE3-R01
RC63 / SPGC-model 80-cylinder အချင်း D FTFE3-PTFE3-PTFE ပစ္စည်းကုဒ် R01-O-TRETCET Code
အမိန့်မော်ဒယ် KDAS-80x60x222.4 ဆလင်ဒါအချင်း X Groove အချင်း x Groove X Groove X ကို (L)
အမိန့်မော်ဒယ် Tpm-80x60x222.4 ဆလင်ဒါအချင်း X Groove အချင်း x groove x groove x groove x ကို (L)
အမှာစာဥပမာ - GDKK-80 * 62 * 43 * 22.5-r01
အမိန့်မော်ဒယ် RC64-80-ptfe3-r01
RC64-model 80-cylinder အချင်း D PTFE3-PTFE3-PTFE ပစ္စည်းကုဒ် R01-O-Ring Temperiet Code
အမှာစာ - SPG-D * l-l-ptfe3-r01 (အပြင်ဘက်အချင်း * groove illther * groove) PTFE3
RC66
အမိန့်မော်ဒယ် RC67-100x85x12.5-ptfe3-r01 သို့မဟုတ် spgw-100x8x12.5-ptfe3-ptfe3
Model-cylinder အချင်းအချင်း X Groove အောက်ခြေအချင်း X Groove Nowth PTFE3-Modified PTFE ပစ္စည်းကုဒ် R01 Elfe3-Modfied PTFE ပစ္စည်း Code
rcek
| ပုံစံ | သုံးလွှာ | သက်ဆိုင်သောအကွာအဝေး | တံဆိပ်ခတ်ခြင်း |
| rcenk-a | V-Ring: NBR အထည်, ဖိအားလက်စွပ်, Support Ring: NBR အထည် / PA / PTFE | ပုံမှန်အပူချိန်, မြင့်မားသောဖိအား | ကောင်းသော |
| rcenk-b | V-Ring: FKM အထည်, ဖိအားလက်စွပ်, ပံ့ပိုးမှုလက်စွပ် - FKM အထည် / ptfe | မြင့်မားသောအပူချိန်, မြင့်မားသောဖိအား | ကောင်းသော |
| rcenk-c | V-Ring: NBR, ဖိအားလက်စွပ်, Supply Ring: NBR အထည် / PA / PTFE | ပုံမှန်အပူချိန်, အလတ်စားနှင့်အနိမ့်ဖိအား | အလွန်ကောင်းမွန်သော |
| rcenk-d | V-Ring: FKM, ဖိအားလက်စွပ်, Support Ring: FKM အထည် / ptfe | မြင့်မားသောအပူချိန်, အလတ်စားနှင့်အနိမ့်ဖိအား | အလွန်ကောင်းမွန်သော |
| rcek-e | V-Ring: NBR နှင့် NBR အထည်ပေါင်းစပ်ခြင်း, ဖိအားလက်စွပ်, Supply Ring: NBR အထည် / PA / PTFE | ပုံမှန်အပူချိန်, အလတ်စားနှင့်မြင့်မားသောဖိအား | အလွန်ကောင်းမွန်သော |
| rcenk-f | V-Ring: FKM နှင့် FKM အထည်ပေါင်းစပ်ခြင်း, ဖိအားလက်စွပ်, ပံ့ပိုးမှုလက်စွပ် - FKM အထည် / ptfe | မြင့်မားသောအပူချိန်, အလတ်စားနှင့်မြင့်မားသောဖိအား | လှပသော |
| rcenk-g | V-Ring, ဖိအားလက်စွပ်, Support Ring: PTFE1 / PTFE2 / PTFE3 / PTFE3 / PTFE4 | မြင့်မားသောအပူချိန်နှင့်မြင့်မားသောဖိအားတဖြည်းဖြည်းချင်းမီဒီယာ | အလွန်ကောင်းမွန်သော |
| rcenk-h | V-Ring: Pu, Phather Ring, Support Ring: Pu / Pa / PTFE | ပုံမှန်အပူချိန်, အလတ်စားနှင့်မြင့်မားသောဖိအား | တံဆိပ်ခတ်ခြင်း |
| အမိန့်မော်ဒယ် RCek-A-120 × 95x25.3 မော်ဒယ် - ဆလင်ဒါအချင်း X Groove အောက်ခြေအချင်း X Groove x Groove X Groove | |||

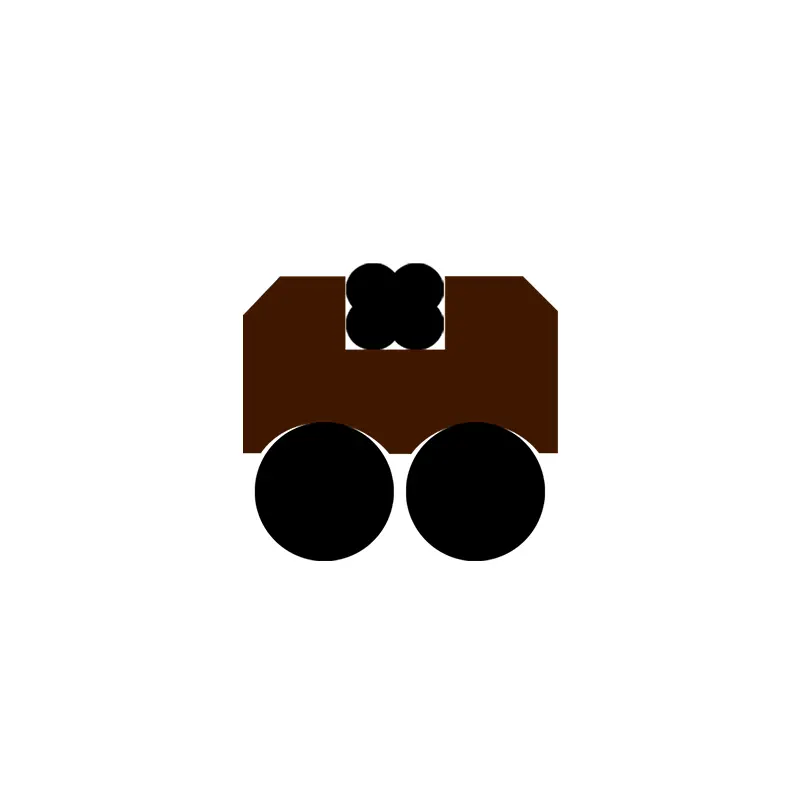

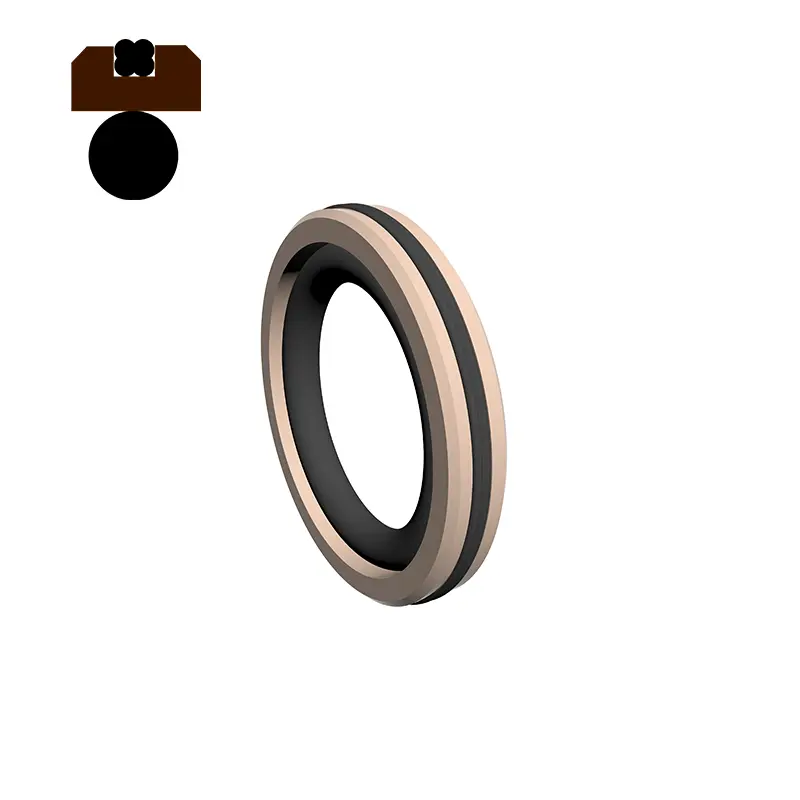

AQ
AQF
rckr
လေထမ့်

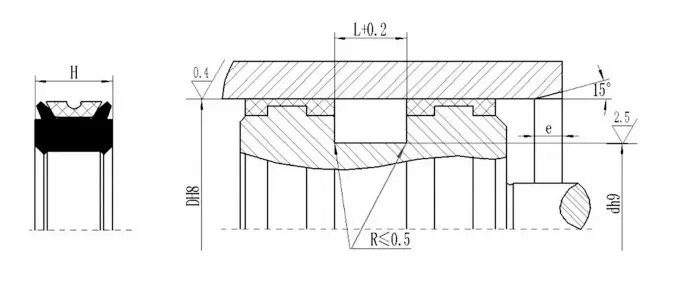

TDA
Chamfer အရှည်
| ဆလင်ဒါအချင်းအကွာအဝေး | chamfer အရှည်e≥ |
| 40-89 | 6 |
| 90-144 | 7 |
| 145-320 | 10 |
| 321-670 | 15 |
Tdြခြင်း
ggda
ကေြး
အမှာစာဥပမာ - အမိန့်မော်ဒယ် RCUP D63 × 48 × 48 × 48 × 48 × 48 × 48 × 48 × 48 × 10 cylinder အချင်း× groove အချင်း×× groove အချင်း×× groove အချင်း×× Groove အချင်း×× Groove အချင်း×× Groove အချင်း×× Groove အချင်း×× Groove အချင်း×× Groove အချင်း×× Groove အချင်း×× Groove အချင်း×× Groove အချင်း×× Groove အချင်း×× Groove အချင်း×× Groove အချင်း× 4 င်း× 4 င်း× 4 င်း× 4 င်း× 4 င်း× 4 င်းတို့× groove အချင်း×× Groove အချင်း×× Groove အချင်း×× Groove အချင်း×× Groove အချင်း×× Groove အချင်း×× Groove အချင်း× seal × 4 င်းတို့×
yxd
အမှာမော်ဒယ် YXD63 × 51 × 14-× 14-R01 ဆလင်ဒါအချင်း× Groove အချင်း××ဒီ Groove အချင်း×××အကြောင်းအရာကုဒ်ကိုတံဆိပ်ခတ်ပါ

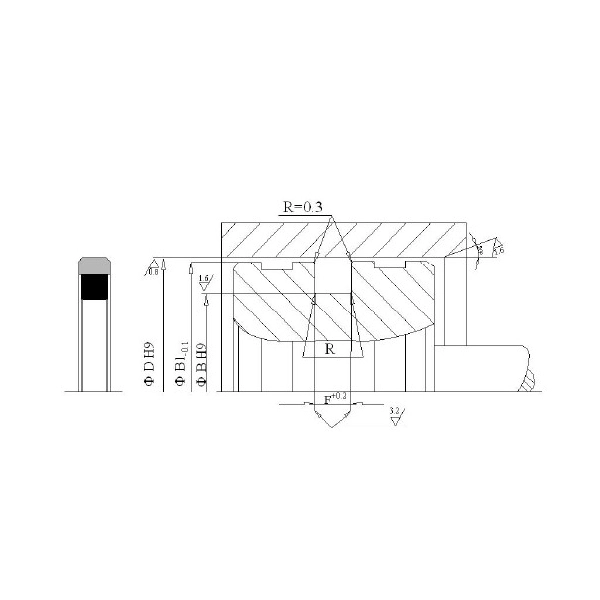

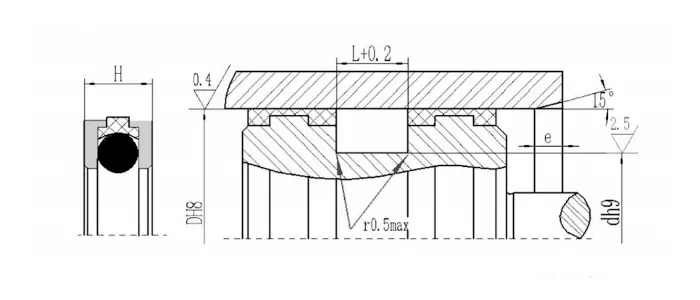

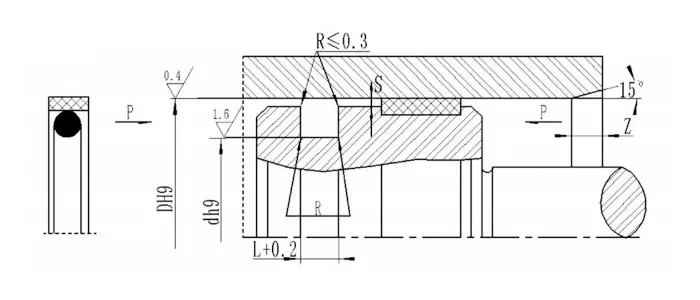

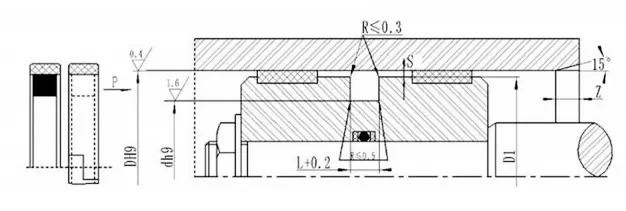

သတ်မှတ်ချက်များ:

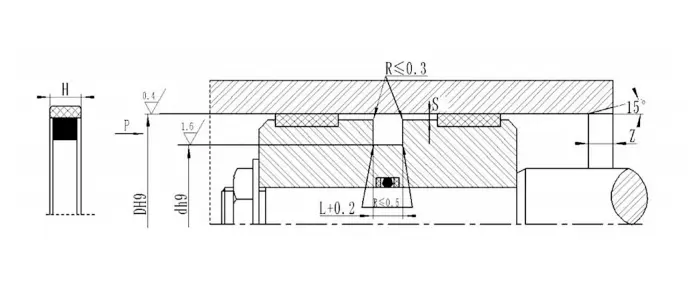

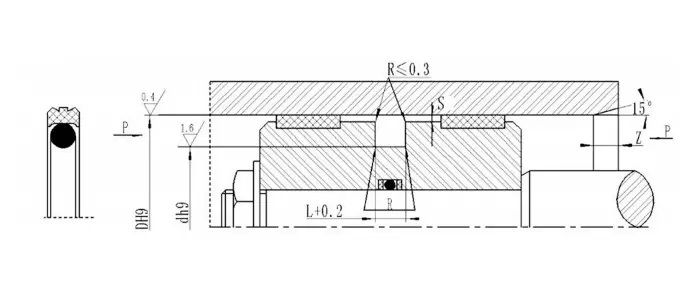

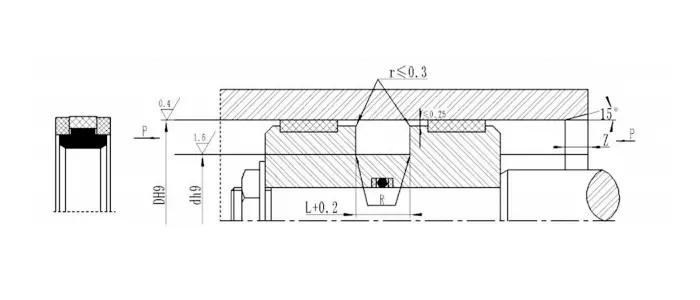

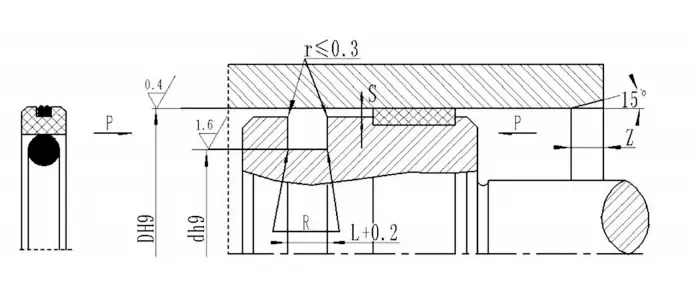

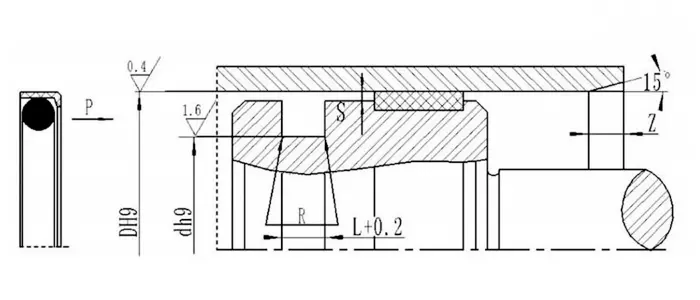

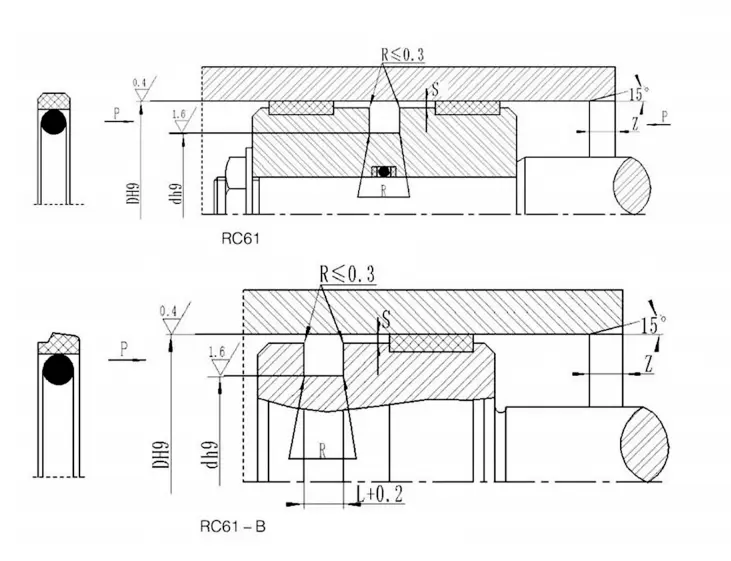

RC61| aperture အကွာအဝေး h9 |
groove အချင်း h9 |
groove အကျယ် L+0.2 |
radial ရှင်းလင်းရေး smax | ဝိုင်းထောင့် rmax |
chamfer zမိနစ် |
o-ring ဝါယာကြိုးအချင်း | |||
| စံအမျိုးအစား | အလင်းဝန် | လေးလံသောဝန် | 0 ~ 20MPA | 20 ~ 40mpa | |||||
| 8 ~ 14.9 | 15 ~ 39.9 | - | D-49 | 2.2 | 0.20 | 0.15 | 0.4 | 2 | 1.80 |
| 15 ~ 39.9 | 40 ~ 79.9 | - | D-7.5 | 3.2 | 0.25 | 0.15 | 0.6 | 3 | 2.65 |
| 40 ~ 79.9 | 80 ~ 132.9 | 15 ~ 39.9 | D-11.0 | 4.2 | 0.25 | 0.20 | 1.0 | 4 | 3.55 |
| 80 ~ 132.9 | 133 ~ 329.9 | 40 ~ 79.9 | D-15.5 | 6.3 | 0.30 | 0.20 | 1.3 | 5 | 5.30 |
| 133 ~ 329.9 | 330-669.9 | 80 ~ 132.9 | D-21.0 | 8.1 | 0.35 | 0.25 | 1.8 | 7 | 7.00 |
| 330 ~ 669.9 | 670 ~ 999.9 | 133 ~ 329.9 | D-24.5 | 8.1 | 0.35 | 0.25 | 1.8 | 7 | 7.00 |
| 670 ~ 999.9 | - | 330 ~ 669.9 | D-28.0 | 9.5 | 0.5 | 0.30 | 2.5 | 8 | 8.60 |
| > 1000 | D-38 | 13.8 | 0.7 | 0.60 | 3 | 10 | 12.0 | ||
| မှတ်စု: 1 ။ အပေါက်≤30mmအတွက်, Open Groove ကိုအသုံးပြုရန်အကြံပြုသည်။ | |||||||||
| 2 ။ ဖိအား> 40MPA အတွက်, တံဆိပ်၏ root area ရိယာသည် S ကို Max H8 / F8 FITTT သည်းခံစိတ်ကိုအသုံးပြုသည် | |||||||||
| aperture အကွာအဝေး h9 |
groove အချင်း h9 |
groove အကျယ် L+0.2 |
radial ရှင်းလင်းရေး smax | ဝိုင်းထောင့် rmax |
chamfer zမိနစ် |
|
| 0-20MPA | 20 ~ 40mpa | |||||
| 20 ~ 49.9 | D-10 | 5 | 0.40 | 0.30 | 0.3 | 4 |
| 50 ~ 59.9 | D-15 | 7.5 | 0.40 | 0.30 | 0.4 | 5 |
| 60 ~ 149,9 | D-20 | 10 | 0.50 | 0.40 | 0.4 | 6 |
| 150 ~ 244.9 | D-25 | 12.5 | 0.60 | 0.50 | 0.4 | 8.5 |
| 245 ~ 519.9 | D-30 | 15 | 0.70 | 0.60 | 0.8 | 10 |
| 520 ~ 769.9 | D-35 | 17.5 | 0.80 | 0.70 | 1.2 | 13 |
| 770 ~ 1500 | D-40 | 20 | 0.80 | 0.70 | 1.2 | 15 |
| မှတ်စု: 1 ။ အပေါက်နှင့်အပြည့်အ 0 သည်။ | ||||||
| 2 ။ > 40MPA အတွက် SEAL ၏ root area ရိယာသည် S ကို Max H8 / F8 မထိုက်မတန်သည်းခံစိတ်ကိုအသုံးပြုသည်။ | ||||||
| ပုံစံ | DH9 | DH9 | L+0.2 | ဒေတီ | ပုံစံ | DH9 | DH9 | L+0.2 | ဒေတီ | ပုံစံ | DH9 | DH9 | L+0.2 | ဒေတီ |
| Ok-25 * 16 * 4.2 | 25 | 16 | 4.2 | 24.3 | OK-90 * 74.5 * 6.3 | 90 | 74.5 | 6.3 | 89.0 | OK-160 * 139 * 8.0 | 160 | 139 | 8.0 | 158.8 |
| Ok-32 * 21 * 4.2 | 32 | 21 | 4.2 | 31.3 | OK-95 * 74 * 8.0 | 95 | 74 | 8.0 | 94.0 | OK-170 * 149 * 8.0 | 170 | 149 | 8.0 | 168.8 |
| OK-40 * 26.3 * 5.8 | 40 | 26.3 | 5.8 | 39.2 | OK-100 * 79 * 8.0 | 100 | 79 | 8.0 | 99.0 | OK-180 * 159 * 8.0 | 180 | 159 | 8.0 | 178.8 |
| OK-40 * 29 * 4.2 | 40 | 29 | 4.2 | 39.3 | OK-100 * 84.5 * 6.3 | 100 | 84.5 | 6.3 | 99.0 | OK-190 * 169 * 8.0 | 190 | 169 | 8.0 | 188.8 |
| OK-50 * 34.5 * 6.3 | 50 | 34.5 | 6.3 | 49.0 | OK-105 * 84 * 8.0 | 105 | 84 | 8.0 | 103.8 | OK-200 * 179 * 8.0 | 200 | 179 | 8.0 | 198.8 |
| OK-50 * 39 * 4.2 | 50 | 39 | 4.2 | 49.3 | OK-110 * 89 * 8.0 | 110 | 89 | 8.0 | 108.8 | OK-210 * 189 * 8.0 | 210 | 189 | 8.0 | 208.4 |
| OK-60 * 41.7 * 7 | 60 | 41.7 | 7.0 | 59.2 | OK-110 * 94.5 * 6.3 | 110 | 94.5 | 6.3 | 109.0 | OK-220 * 199 * 8.0 | 220 | 199 | 8.0 | 218.4 |
| OK-60 * 49 * 4.2 | 60 | 49 | 4.2 | 59.3 | OK-115 * 94 * 8.0 | 115 | 94 | 8.0 | 113.8 | OK-230 * 209 * 8.0 | 230 | 209 | 8.0 | 228.4 |
| Ok-63 * 44.7 * 7.0 | 63 | 44.7 | 7.0 | 62.2 | OK-120 * 99 * 8.0 | 120 | 99 | 8.0 | 118.3 | OK-240 * 219 * 8.0 | 240 | 219 | 8.0 | 238.4 |
| OK-63 * 47.5 * 6.3 | 63 | 47.5 | 6.3 | 62.0 | OK-125 * 104 * 8.0 | 125 | 104 | 8.0 | 123.8 | OK-250 * 229 * 8.0 | 250 | 229 | 8.0 | 248.4 |
| OK-70 * 51.7 * 7.0 | 70 | 51.7 | 7.0 | 69.2 | OK-125 * 109.5 * 6.3 | 125 | 109.5 | 6.3 | 124.0 | OK-280 * 225.5 * 8.0 | 280 | 255.5 | 8.0 | 278.4 |
| OK-70 * 59 * 4.2 | 70 | 59 | 4.2 | 69.3 | OK-130 * 109 * 8.0 | 130 | 109 | 8.0 | 128.8 | OK-300 * 272 * 9.5 | 300 | 272 | 9.5 | 297.8 |
| OK-75 * 54 * 8.0 | 75 | 54 | 8.0 | 74.2 | OK-130 * 114.5 * 6.3 | 130 | 114.5 | 6.3 | 129.0 | OK-320 * 292 * 9.5 | 320 | 292 | 9.5 | 317.8 |
| OK-75 * 59.5 * 6.3 | 75 | 59.5 | 6.3 | 74.0 | OK-135 * 114 * 8.0 | 135 | 114 | 8.0 | 133.5 | OK-330 * 302 * 9.5 | 330 | 302 | 9.5 | 327.8 |
| OK-80 * 59 * 8.0 | 80 | 59 | 8.0 | 79.0 | OK-135 * 119.5 * 6.3 | 135 | 119.5 | 6.3 | 134.0 | OK-350 * 322 * 9.5 | 350 | 322 | 9.5 | 347.8 |
| OK-80 * 64.5 * 6.3 | 80 | 64.5 | 6.3 | 79.0 | OK-140 * 119 * 8.0 | 140 | 119 | 8.0 | 138.8 | OK-370 * 342 * 9.5 | 370 | 342 | 9.5 | 367.8 |
| OK-85 * 64 * 8.0 | 85 | 64 | 8.0 | 84.0 | OK-145 * 124 * 8.0 | 145 | 124 | 8.0 | 143.8 | OK-420 * 392 * 9.5 | 420 | 392 | 9.5 | 417.8 |
| OK-90 * 69 * 8.0 | 90 | 69 | 8.0 | 89.0 | OK-150 * 129 * 8.0 | 150 | 129 | 8.0 | 148.8 |
|
|
|
|
|

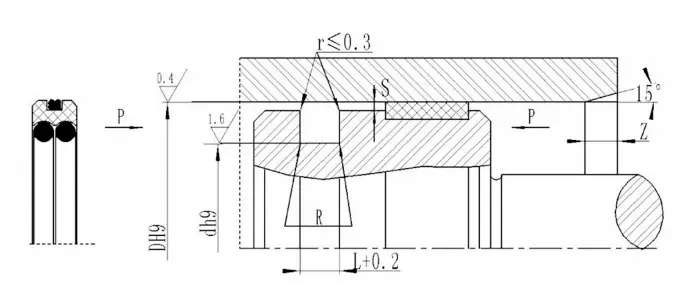

| aperture အကွာအဝေး h9 |
Groove Diameter D H9 | groove အကျယ် L+0.2 |
radial ရှင်းလင်းရေး Sြခြင်းx |
ထောင့်ပတ်ပတ်လည် rmax |
chamfer Zမိနစ် |
o-ring ဝါယာကြိုးအချင်း dO |
|
| ဟိုက်ဒလက်စ် | pneumatic နှင့် hydraulic အနိမ့်ပွတ်တိုက် | ||||||
| 6 ~ 13 | D-3 | D-3.5 | 2.5 | 0.2 | 0.4 | 3 | 1.9 |
| 14 ~ 26 | D-4 | D-4. 4.6 | 3.2 | 0.3 | 0.6 | 4 | 2.4 |
| 27 ~ 56 | D-6 | D-6.6 | 4.7 | 0.3 | 1 | 5 | 3.5 |
| 57 ~ 169 | D-10 | D-10.6 | 7.5 | 0.35 | 1 | 6 | 5.7 |
| 170 ~ 1500 | D-15 | D-15.6 | 11.0 | 0.4 | 2.5 | 8 | 8.6 |
| ပုံစံ | အရွယ် | ပုံစံ | အရွယ် | ||||||||||
| D | d | ဒေတီ | ဒေ | L | L1 | D | d | ဒေတီ | ဒေ | L | L1 | ||
| KDAS-20 | 20 | 11 | 17 | 19 | 13.5 | 2.1 | KDAS-25/2 | 25 | 16 | 22 | 24 | 13.5 | 2.1 |
| kdas-22 | 22 | 13 | 19 | 21 | 13.5 | 2.1 | kdas-28 | 28 | 19 | 25 | 27 | 13.5 | 2.1 |
| KDAS-25/1 | 25 | 15 | 22 | 24 | 12.5 | 4 | KDAS-30 | 30 | 21 | 27 | 29 | 13.5 | 2.1 |
| ထုတ်ကုန်နံပါတ် | D | d | b | d2 | d3 | a | c | f | e |
| gdkk-40 | 40 | 26 | 32 | 32 | 36 | 3 | 15.5 | 8.25 | 7 |
| gdkk-45 | 45 | 31 | 37 | 41 | |||||
| gdkk-50 | 50 | 34 | 39 | 42 | 46 | 20.5 | 9.25 | ||
| gdkk-56 | 56 | 40 | 48 | 52 | |||||
| gdkk-63 | 63 | 47 | 55 | 59 | |||||
| gdkk-65 | 65 | 49 | 57 | 61 | |||||
| gdkk-70 | 70 | 54 | 62 | 66 | |||||
| gdkk-75 | 75 | 59 | 67 | 71 | |||||
| gdkk-80 | 80 | 62 | 43 | 72 | 76 | 22.5 | 10.25 | ||
| gdkk-85 | 85 | 67 | 77 | 81 | |||||
| gdkk-90 | 90 | 72 | 82 | 86 | |||||
| gdkk-95 | 95 | 77 | 87 | 91 | |||||
| gdkk-100 | 100 | 82 | 92 | 96 | 10 | ||||
| gdkk-110 | 110 | 92 | 102 | 106 | |||||
| gdkk-115 | 115 | 97 | 107 | 111 | |||||
| gdkk-120 | 120 | 102 | 112 | 116 |

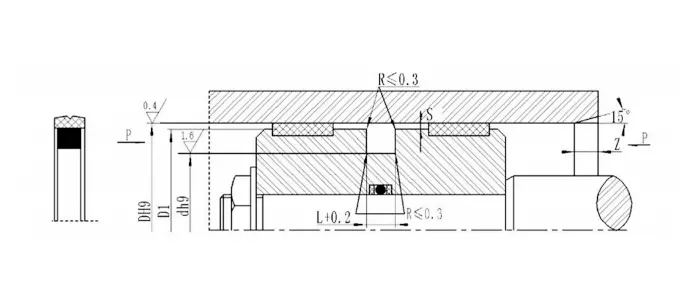

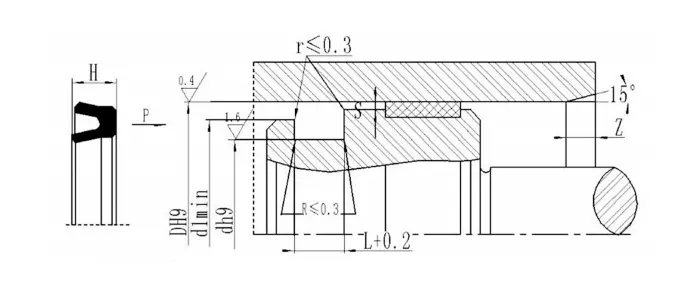

| aperture အကွာအဝေး h9 |
groove အချင်း DH9 |
groove အကျယ် L+0.2 |
ဝိုင်းထောင့် rmax |
radial ရှင်းလင်းရေး smx ကို |
chamfer zမိနစ် |
o-ring ဝါယာကြိုးအချင်း dO |
| 14 ~ 22.9 | D-5.2 | 3.8 | 0.6 | 0.25 | 3 | 2.65 |
| 23 ~ 49.9 | D-6.6 | 4.8 | 1 | 0.3 | 4 | 3.55 |
| 50 ~ 119.9 | D-10.0 | 7.3 | 1.3 | 0.35 | 6 | 5.30 |
| 120 ~ 1500 | D-13.0 | 9.5 | 1.8 | 0.4 | 8 | 7.00 |
| မှတ်ချက် - ဆလင်ဒါအချင်း≤30mmအတွက် Open Groove ကိုအကြံပြုသည်။ | ||||||
| D | d | H | L+0.2 |
|
D | d | H | L+0.2 |
|
D | d | H | L+0.2 |
|
D | d | H | L+0.2 |
| 30 | 20.5 | 4.3 | 4.5 | 95 | 80 | 7.3 | 7.5 | 224 | 202 | 10.8 | 11 | 800 | 785 | 12.7 | 13 | |||
| 31.5 | 22 | 4.3 | 4.5 | 100 | 85 | 7.3 | 7.5 | 225 | 203 | 10.8 | 11 | 900 | 870 | 24.5 | 25 | |||
| 32 | 22.5 | 4.3 | 4.5 | 108 | 92 | 7.3 | 7.5 | 230 | 208 | 10.8 | 11 | 930 | 890 | 19 | 20 | |||
| 35 | 25.5 | 4.3 | 4.5 | 110 | 94 | 7.3 | 7.5 | 240 | 218 | 10.8 | 11 | 935 | 920 | 12.7 | 13 | |||
| 35.5 | 26 | 4.3 | 4.5 | 112 | 96 | 7.3 | 7.5 | 250 | 228 | 10.8 | 11 | 950 | 925 | 17.7 | 18 | |||
| 40 | 30 | 4.3 | 4.5 | 120 | 104 | 7.3 | 7.5 | 260 | 236 | 11.7 | 12 | 1000 | 960 | 19.7 | 20 | |||
| 45 | 35 | 4.3 | 4.5 | 125 | 109 | 7.3 | 7.5 | 270 | 246 | 11.7 | 12 | 1060 | 1020 | 19.7 | 20 | |||
| 50 | 40 | 4.3 | 4.5 | 130 | 114 | 7.3 | 7.5 | 280 | 256 | 11.7 | 12 | 1120 | 1080 | 19.7 | 20 | |||
| 55 | 45 | 4.3 | 4.5 | 140 | 124 | 7.3 | 7.5 | 290 | 266 | 11.7 | 12 | 1150 | 1110 | 19.7 | 20 | |||
| 56 | 46 | 4.3 | 4.5 | 145 | 129 | 7.3 | 7.5 | 300 | 276 | 11.7 | 12 | 1180 | 1130 | 19.7 | 20 | |||
| 60 | 50 | 4.3 | 4.5 | 150 | 134 | 7.3 | 7.5 | 310 | 286 | 11.7 | 12 | 1210 | 1170 | 19.7 | 20 | |||
| 63 | 48 | 7.3 | 7.5 | 155 | 139 | 7.3 | 7.5 | 320 | 296 | 11.7 | 12 | 1250 | 1210 | 19 | 20 | |||
| 65 | 50 | 7.3 | 7.5 | 160 | 144 | 7.3 | 7.5 | 330 | 308 | 9.75 | 10 | 1260 | 1220 | 19.7 | 20 | |||
| 69 | 54 | 7.3 | 7.5 | 170 | 148 | 10.8 | 11 | 360 | 336 | 11.7 | 12 | 1400 | 1350 | 19.7 | 20 | |||
| 70 | 55 | 7.3 | 7.5 | 180 | 158 | 10.8 | 11 | 485 | 455 | 14.8 | 15 | 1500 | 1460 | 19.7 | 20 | |||
| 71 | 56 | 7.3 | 7.5 | 190 | 168 | 10.8 | 11 | 500 | 470 | 14.8 | 15 | 1650 | 1600 | 24 | 25 | |||
| 75 | 60 | 7.3 | 7.5 | 200 | 178 | 10.8 | 11 | 550 | 515 | 17.2 | 17.5 |
|
|
|
|
|||
| 80 | 65 | 7.3 | 7.5 | 204 | 182 | 10.8 | 11 | 600 | 570 | 14.8 | 15 |
|
|
|
|
|||
| 85 | 70 | 7.3 | 7.5 | 210 | 188 | 10.8 | 11 | 650 | 620 | 14.8 | 15 |
|
|
|
|
|||
| 90 | 75 | 7.3 | 7.5 | 220 | 198 | 10.8 | 11 | 720 | 690 | 14.8 | 15 |
|
|
|
|
| အမိန့်ဥပမာ: RC66-D * l-l-ptfe3-r01 (အပြင်အချင်း * အတွင်းအချင်း * groove illth width) PTFE3, R01- ပစ္စည်းကုဒ် | ||||||||||||||||||
| D | d | L |
|
D | d | L |
|
D | d | L |
|
D | d | L |
|
D | d | L |
| 15 | 10 | 2 | 32 | 24.8 | 4 | 55 | 45 | 5 | 80 | 66 | 6.5 | 125 | 111.2 | 7.5 | ||||
| 16 | 11 | 2 | 35 | 26.5 | 4 | 55 | 46.5 | 4 | 80 | 66.2 | 7.5 | 125 | 114 | 4 | ||||
| 18 | 13 | 2 | 35 | 27.5 | 3 | 56 | 46 | 5 | 80 | 70 | 4 | 130 | 116 | 6.5 | ||||
| 20 | 12.8 | 4 | 35 | 27.8 | 4 | 56 | 47.5 | 4 | 90 | 76 | 6.5 | 140 | 126 | 6.5 | ||||
| 20 | 14 | 3 | 36 | 28.5 | 3 | 60 | 50 | 4 | 90 | 76.2 | 7.5 | 140 | 126.2 | 7.5 | ||||
| 20 | 15 | 2 | 36 | 28.8 | 4 | 60 | 50 | 5 | 90 | 80 | 4 | 160 | 146 | 6.5 | ||||
| 25 | 17.8 | 4 | 40 | 30 | 5 | 60 | 51.5 | 4 | 100 | 86 | 6.5 | 180 | 160 | 10 | ||||
| 25 | 19 | 3 | 40 | 31.5 | 4 | 63 | 49 | 6.5 | 100 | 86.2 | 7.5 | 180 | 165 | 6 | ||||
| 25 | 20 | 2 | 40 | 32.5 | 3 | 63 | 53 | 4 | 100 | 89 | 4 | 200 | 180 | 10 | ||||
| 28 | 20.5 | 3 | 45 | 35 | 5 | 63 | 53 | 5 | 110 | 96 | 6.5 | 200 | 185 | 6 | ||||
| 28 | 20.8 | 4 | 45 | 36.5 | 4 | 65 | 51 | 6.5 | 110 | 96.2 | 7.5 | 250 | 230 | 10 | ||||
| 30 | 21.5 | 4 | 45 | 37.5 | 3 | 65 | 55 | 4 | 110 | 99 | 4 | 280 | 260 | 10 | ||||
| 30 | 22.5 | 3 | 50 | 40 | 4 | 65 | 55 | 5 | 120 | 106 | 6.5 | 320 | 300 | 10 | ||||
| 30 | 22.8 | 4 | 50 | 40 | 5 | 70 | 56 | 6.5 | 120 | 106.2 | 7.5 |
|
|
|
||||
| 32 | 23.5 | 4 | 50 | 41.5 | 4 | 70 | 60 | 4 | 120 | 109 | 4 |
|
|
|
||||
| 32 | 24.5 | 3 | 55 | 45 | 4 | 70 | 60 | 5 | 125 | 111 | 6.5 |
|
|
|
||||
| မှတ်စု: ရှုထောင့်များကိုဤဇယားတွင်မဖော်ပြထားပါ။ ကျေးဇူးပြု. ကျွန်ုပ်တို့နှင့်ဆက်သွယ်ပါ။ | ||||||||||||||||||
| DH9 | h9 | L+0.2 | Z | R |
|
DH9 | h9 | L+0.2 | Z | R |
| 50.0 | 36.0 | 9.0 | 5.0 | 0.3 | 115.0 | 100.0 | 12.5 | 5.0 | 0.5 | |
| 55.0 | 41.0 | 9.0 | 5.0 | 0.3 | 120.0 | 105.0 | 12.5 | 5.0 | 0.5 | |
| 60.0 | 46.0 | 9.0 | 5.0 | 0.3 | 125.0 | 102.0 | 16.0 | 6.5 | 0.6 | |
| 63.0 | 48.0 | 11.0 | 5.0 | 0.5 | 130.0 | 107.0 | 16.0 | 6.5 | 0.6 | |
| 65.0 | 50.0 | 11.0 | 5.0 | 0.5 | 135.0 | 112.0 | 16.0 | 6.5 | 0.6 | |
| 70.0 | 55.0 | 11.0 | 5.0 | 0.5 | 140.0 | 117.0 | 16.0 | 6.5 | 0.6 | |
| 75.0 | 60.0 | 11.0 | 5.0 | 0.5 | 145.0 | 122.0 | 16.0 | 6.5 | 0.6 | |
| 80.0 | 65.0 | 11.0 | 5.0 | 0.5 | 150.0 | 127.0 | 16.0 | 6.5 | 0.6 | |
| 85.0 | 70.0 | 11.0 | 5.0 | 0.5 | 155.0 | 132.0 | 16.0 | 6.5 | 0.6 | |
| 90.0 | 75.0 | 11.0 | 5.0 | 0.5 | 160.0 | 137.0 | 16.0 | 6.5 | 0.6 | |
| 95.0 | 80.0 | 12.5 | 5.0 | 0.5 | 165.0 | 142.0 | 16.0 | 6.5 | 0.6 | |
| 100.0 | 85.0 | 12.5 | 5.0 | 0.5 | 170.0 | 147.0 | 16.0 | 6.5 | 0.6 | |
| 105.0 | 90.0 | 12.5 | 5.0 | 0.5 | 180.0 | 157.0 | 16.0 | 6.5 | 0.6 | |
| 110.0 | 95.0 | 12.5 | 5.0 | 0.5 |
|
|
|
|
|
| သတ်မှတ်ချက်များနှင့်ရှုထောင့် | ||||||||||
| ဆလင်ဒါအချင်း | အောက်ခြေအချင်း | Base အချင်း | ကျယ်ဝန်းခြင်း | လမ်းလမ်းညွှန် |
|
ဆလင်ဒါအချင်း | အောက်ခြေအချင်း | Base အချင်း | ကျယ်ဝန်းခြင်း | လမ်းလမ်းညွှန် |
| DH9 | h9 | 1 | L | Z | DH9 | h9 | 1 | L | Z | |
| 100 | 80 | 99 | 21.2 | 6 | 150 | 120 | 148.5 | 29 | 7.5 | |
| 110 | 90 | 109 | 21.2 | 6 | 160 | 130 | 158.5 | 29 | 7.5 | |
| 120 | 95 | 119 | 25.3 | 7.5 | 180 | 150 | 178.5 | 31.5 | 7.5 | |
| 140 | 115 | 139 | 25.8 | 7.5 | 200 | 170 | 198.5 | 33.5 | 7.5 | |
| AQF0800 80 × 64.5 × 6.3 (D × 6.3 (d × 6.3) PTFE3-R01 PTFE3 R01-R01-R01-TOMFE3 R01-R01-TOMFE3 R01-R01-ttfe3 r01-× 6.5 | ||||||||||||||||
| ထုတ်ကုန်နံပါတ် | D | d | L+0.2 | Rြခြင်းx |
|
ထုတ်ကုန်နံပါတ် | D | d | L+0.2 | Rြခြင်းx |
|
ထုတ်ကုန်နံပါတ် | D | d | L+0.2 | Rြခြင်းx |
| AQ0160 | 16 | 5 | 4.2 | 0.8 | AQ0800L | 80 | 64.5 | 6.3 | 1.2 | AQ1500 | 150 | 129 | 8.1 | 1.6 | ||
| add0180 | 18 | 7 | 42 | 0.8 | AQ0800 | 80 | 59 | 8.1 | 1.6 | AQ1600 | 160 | 139 | 8.1 | 1.6 | ||
| AQ0200 | 20 | 9 | 4.2 | 0.8 | AQ0850l | 85 | 69.5 | 6.3 | 1.2 | AQ1700 | 170 | 149 | 8.1 | 1.6 | ||
| AQ0220 | 22 | 11 | 4.2 | 0.8 | AQ0850 | 85 | 64 | 8.1 | 1.6 | AQ1800 | 180 | 159 | 8.1 | 1.6 | ||
| AQ0250 | 25 | 14 | 4.2 | 0.8 | aw0900l | 90 | 74.5 | 6.3 | 1.2 | AQ1900 | 190 | 169 | 8.1 | 1.6 | ||
| AQ0280 | 28 | 17 | 4.2 | 0.8 | AQ0900 | 90 | 69 | 8.1 | 1.6 | AQ2000 | 200 | 179 | 8.1 | 1.6 | ||
| AQ0300 | 30 | 19 | 4.2 | 0.8 | AQ0950l | 95 | 79.5 | 6.3 | 1.2 | AQ2100 | 210 | 189 | 8.1 | 1.6 | ||
| AQ0320 | 32 | 21 | 4.2 | 0.8 | AQ0950 | 95 | 74 | 8.1 | 1.6 | AQ2200 | 220 | 199 | 8.1 | 1.6 | ||
| AQ0350 | 35 | 24 | 4.2 | 0.8 | AQ1000L | 100 | 84.5 | 6.3 | 1.2 | AQ2300 | 230 | 209 | 8.1 | 1.6 | ||
| AQ0400 | 40 | 29 | 4.2 | 0.8 | AQ1000 | 100 | 79 | 8.1 | 1.6 | AQ2400 | 240 | 219 | 8.1 | 1.6 | ||
| AQF0800 80 × 67 × 67 × 8.3 (d × 8.3 (d × 8.3) PTFE3-R01 ပစ္စည်းကုဒ်နံပါတ် | ||||||||||||||||
| ထုတ်ကုန်နံပါတ် |
D h9 |
d h9 |
L+0.2 | Rြခြင်းx |
|
ထုတ်ကုန်နံပါတ် |
D h9 |
d h9 |
L+0.2 | Rြခြင်းx |
|
ထုတ်ကုန်နံပါတ် |
D h9 |
d h9 |
L+0.2 | Rြခြင်းx |
| AQF0400 | 40 | 30 | 6.3 | 1.2 | AQF01150 | 115 | 102 | 8.3 | 1.6 | AQF3200 | 320 | 302 | 12.3 | 3 | ||
| AQF0420 | 42 | 32 | 6.3 | 1.2 | AQF01200 | 120 | 107 | 8.3 | 1.6 | AQF3500 | 350 | 332 | 12.3 | 3 | ||
| AQF0450 | 45 | 35 | 6.3 | 1.2 | AQF01250 | 125 | 112 | 8.3 | 1.6 | AQF4000 | 400 | 382 | 12.3 | 3 | ||
| AQF0480 | 48 | 38 | 6.3 | 1.2 | AQF01300 | 130 | 117 | 8.3 | 1.6 | AQF4200 | 420 | 402 | 12.3 | 3 | ||
| AQF0500 | 50 | 40 | 6.3 | 1.2 | AQF1350 | 135 | 117 | 12.3 | 3 | AQF4500 | 450 | 432 | 12.3 | 3 | ||
| AQF0520 | 52 | 42 | 6.3 | 1.2 | AQF1400 | 140 | 122 | 12.3 | 3 | AQF4800 | 480 | 449 | 16.3 | 3 | ||
| AQF0550 | 55 | 45 | 6.3 | 1.2 | AQF1500 | 150 | 132 | 12.3 | 3 | AQF5000 | 500 | 469 | 16.3 | 3 | ||
| AQF0600 | 60 | 50 | 6.3 | 1.2 | AQF1600 | 160 | 142 | 12.3 | 3 | AQF6000 | 600 | 569 | 16.3 | 3 | ||
| AQF0630 | 63 | 53 | 6.3 | 1.2 | AQF1700 | 170 | 152 | 12.3 | 3 | AQF7000 | 700 | 669 | 16.3 | 3 | ||
| D | d | L | ဒေတီ |
|
D | d | L | ဒေတီ |
|
D | d | L | ဒေတီ |
| 20 | 12.5 | 3.2 | 19.7 | 63 | 50 | 6.3 | 62.6 | 100 | 79 | 8.1 | 99.5 | ||
| 25 | 17.5 | 3.2 | 24.7 | 65 | 52 | 6.3 | 64.6 | 105 | 84.5 | 6.3 | 104.6 | ||
| 25 | 14 | 4.2 | 24.7 | 70 | 59 | 4.2 | 69.7 | 105 | 89.5 | 6.3 | 104.6 | ||
| 32 | 24.5 | 3.2 | 31.7 | 70 | 54.5 | 6.3 | 69.6 | 110 | 89 | 8.1 | 109.5 | ||
| 32 | 21 | 4.2 | 31.7 | 70 | 57 | 6.3 | 69.6 | 115 | 94 | 8.1 | 114.5 | ||
| 40 | 32.5 | 3.2 | 39.7 | 75 | 59.5 | 6.3 | 74.6 | 120 | 99 | 8.1 | 119.5 | ||
| 40 | 29 | 4.2 | 39.7 | 75 | 62 | 6.3 | 74.6 | 125 | 109.5 | 6.3 | 124.6 | ||
| 45 | 34 | 4.2 | 44.7 | 80 | 69 | 4.2 | 79.7 | 125 | 104 | 8.1 | 124.5 | ||
| 45 | 32 | 6.3 | 44.6 | 80 | 64.5 | 6.3 | 79.6 | 140 | 119 | 8.1 | 139.5 | ||
| 50 | 39 | 4.2 | 49.7 | 85 | 71.5 | 6.3 | 84.6 | 160 | 139 | 8.1 | 159.5 | ||
| 50 | 34.5 | 6.3 | 49.6 | 90 | 74.5 | 6.3 | 89.6 | 200 | 179 | 8.1 | 199.5 |
| aperture အကွာအဝေး h9 |
groove အချင်း h9 |
groove အကျယ် L+0.2 |
radial ရှင်းလင်းရေး smax | ဝိုင်းထောင့် rmax |
chamfer Z |
o-ring ဝါယာကြိုးအချင်း | |||
| စံအမျိုးအစား လေထမ့် |
အလင်းဝန် rpw-q |
လေးလံသောဝန် rpw-z |
0 ~ 20MPA | 20-40mpa | |||||
| 8 ~ 14.9 | 15 ~ 39.9 | - | D-49 | 2.2 | 0.20 | 0.15 | 0.4 | 2 | 1.80 |
| 15 ~ 39.9 | 40 ~ 79.9 | - | D-7.5 | 3.2 | 0.25 | 0.15 | 0.6 | 3 | 2.65 |
| 40 ~ 79.9 | 80 ~ 132.9 | 15 ~ 39.9 | D-11.0 | 4.2 | 0.25 | 0.20 | 1.0 | 4 | 3.55 |
| 80 ~ 132.9 | 133 ~ 329.9 | 40 ~ 79.9 | D-15.5 | 6.3 | 0.30 | 0.20 | 1.3 | 5 | 5.30 |
| 133 ~ 329.9 | 330 ~ 669.9 | 80 ~ 132.9 | D-21.0 | 8.1 | 0.35 | 0.25 | 1.8 | 7 | 7.00 |
| 330-669.9 | 670 ~ 999.9 | 133 ~ 329.9 | D-24.5 | 8.1 | 0.35 | 0.25 | 1.8 | 7 | 7.00 |
| 670 ~ 999.9 | - | 330 ~ 669.9 | D-28.0 | 9.5 | 0.5 | 0.30 | 2.5 | 8 | 8.60 |
| > 1000 | D-38 | 13.8 | 0.7 | 0.60 | 3 | 10 | 12.0 | ||
| မှတ်စု: 1 ။ အပေါက်နှင့်အပြည့်အ 0 သည်။ | |||||||||
| 2 ။ ဖိအား> 40MPA အတွက်, တံဆိပ်၏ root area ရိယာ H8 / F8 မထိုက်မတန်သည်းခံစိတ်ကိုအသုံးပြုသည်။ | |||||||||
|
|
|||||||||||||
| အော်ဒါနံပါတ် | DH8 | DH9 | ဌ + 0.2 |
|
အော်ဒါနံပါတ် | DH8 | DH9 | ဌ + 0.2 |
|
အော်ဒါနံပါတ် | DH8 | DH9 | ဌ + 0.2 |
| tda0400 | 40 | 32 | 7.5 | TDA1150 | 115 | 100 | 13 | tda2800 | 280 | 260 | 17 | ||
| tda0450 | 45 | 37 | 7.5 | TDA1200 | 120 | 105 | 13 | TDA3000 | 300 | 280 | 17 | ||
| tda0500 | 50 | 42 | 7.5 | tda1250 | 125 | 110 | 13 | tda3200 | 320 | 300 | 17 | ||
| tda0550 | 55 | 45 | 7.5 | TDA1300 | 130 | 115 | 13 | tda3500 | 350 | 320 | 21 | ||
| tda0600 | 60 | 45 | 13 | tda1400 | 140 | 120 | 13 | TDA3700 | 370 | 345 | 17 | ||
| tda0630 | 63 | 53 | 8.5 | TDA1450 | 145 | 125 | 13 | tda3800 | 380 | 350 | 21 | ||
| tda0630a | 63 | 48 | 13 | TDA1500 | 150 | 130 | 13 | TDA3900 | 390 | 360 | 21 | ||
| tda0650 | 65 | 50 | 8.5 | TDA1600 | 160 | 140 | 13 | tda4100 | 410 | 380 | 21 | ||
| tda0650a | 65 | 50 | 13 | tda1600a | 160 | 140 | 17 | tda4300 | 430 | 400 | 21 | ||
| tda0700 | 70 | 55 | 13 | tda1700 | 170 | 150 | 17 | tda4500 | 450 | 420 | 21 | ||
| tda0750 | 75 | 60 | 13 | TDA1800 | 180 | 160 | 17 | tda4800 | 480 | 450 | 21 | ||
| tda0800 | 80 | 65 | 13 | TDA1900 | 190 | 170 | 17 | TDA5000 | 500 | 475 | 17 | ||
| tda0850 | 85 | 70 | 13 | TDA2000 | 200 | 180 | 17 | tda5100 | 510 | 480 | 21 | ||
| tda0900 | 90 | 75 | 13 | tda2100 | 210 | 190 | 17 | TDA5900 | 590 | 560 | 21 | ||
| tda0950 | 95 | 80 | 13 | tda2200 | 220 | 200 | 17 | TDA6000 | 600 | 570 | 21 | ||
| TDA1000 | 100 | 85 | 13 | tda2250 | 225 | 205 | 17 | TDA6700 | 670 | 640 | 21 | ||
| tda1100 | 110 | 95 | 13 | tda2500 | 250 | 230 | 17 |
|
|
|
|
||
| မှတ်စု: လိုအပ်သောအသေးစိတ်အချက်အလက်များသည်ဤဇယားတွင်မပါ 0 င်ပါကကျွန်ုပ်တို့အားဆက်သွယ်ပါ။ | |||||||||||||

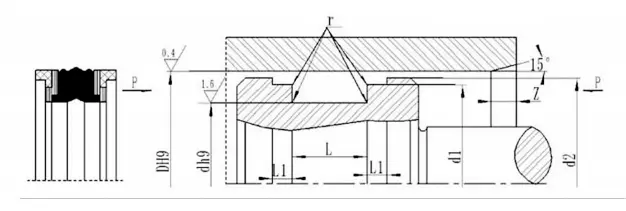

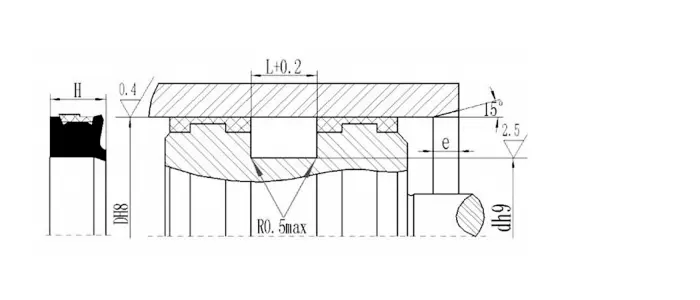

| installation dimensions |
|
|
|
|
|
|
|
|
|
|
|
Chamfer အရှည် | |||||
| ဆလင်ဒါအချင်း | groove အောက်ခြေအချင်း | slot အကျယ် ဌ + 0.2 | အမြင့်ကိုတံဆိပ်ခတ် ဆုတောင်းပါ |
|
|
ဆလင်ဒါအချင်းအကွာအဝေး | Chamfer အရှည် အီး | ||||||||||
| 40-120 | D-10 | 16 | 15 |
|
|
40-124 | 7 | ||||||||||
| 121-300 | D-12 | 16 | 15 |
|
|
125-299 | 10 | ||||||||||
| 301-380 | D-14 | 16 | 15 |
|
|
300-630 | 15 | ||||||||||
| > 380 | D-16 | 16 | 15 |
|
|
||||||||||||
|
|
|
|
|
|
|
|
|
||||||||||
| အော်ဒါနံပါတ် | DH8 | DH9 | L+0.2 |
|
အော်ဒါနံပါတ် | DH8 | DH9 | L+0.2 |
|
အော်ဒါနံပါတ် | DH8 | DH9 | L+0.2 | ||||
| TDMA0400 | 40 | 30 | 16 | tdma1150 | 115 | 105 | 16 | TDMA2500 | 250 | 238 | 16 | ||||||
| TDMA0450 | 45 | 35 | 16 | TDMA1200 | 120 | 110 | 16 | TDMA2800 | 280 | 268 | 16 | ||||||
| TDMA0500 | 50 | 40 | 16 | TDMA1250 | 125 | 113 | 16 | TDMA3000 | 300 | 288 | 16 | ||||||
| tdma0550 | 55 | 45 | 16 | TDMA1300 | 130 | 118 | 16 | TDMA3200 | 320 | 306 | 16 | ||||||
| tdma0560 | 56 | 46 | 16 | tdma1350 | 135 | 123 | 16 | TDMA3500 | 350 | 336 | 16 | ||||||
| TDMA0600 | 60 | 50 | 16 | TDMA1400 | 140 | 128 | 16 | TDMA3800 | 380 | 366 | 16 | ||||||
| tdma0630 | 63 | 53 | 16 | TDMA1500 | 150 | 138 | 16 | TDMA4000 | 400 | 384 | 16 | ||||||
| tdma0650 | 65 | 55 | 16 | TDMA1600 | 160 | 148 | 16 | TDMA40000 | 420 | 404 | 16 | ||||||
| TDMA0700 | 70 | 60 | 16 | TDMA1700 | 170 | 158 | 16 | TDMA4500 | 450 | 434 | 16 | ||||||
| tdma0750 | 75 | 65 | 16 | TDMA1800 | 180 | 168 | 16 | TDMA4800 | 480 | 464 | 16 | ||||||
| TDMA0800 | 80 | 70 | 16 | TDMA1900 | 190 | 178 | 16 | TDMA5000 | 500 | 484 | 16 | ||||||
| tdma0850 | 85 | 75 | 16 | TDMA2000 | 200 | 188 | 16 | TDMA5600 | 560 | 544 | 16 | ||||||
| TDMA0900 | 90 | 80 | 16 | tdma2100 | 210 | 198 | 16 | TDMA6000 | 600 | 584 | 16 | ||||||
| TDMA1000 | 100 | 90 | 16 | TDMA2200 | 220 | 208 | 16 | TDMA6300 | 630 | 614 | 16 | ||||||
| TDMA1100 | 110 | 100 | 16 | TDMA2250 | 225 | 213 | 16 |
|
|
|
|
||||||
| မှတ်ချက် - လိုအပ်သောအသေးစိတ်အချက်အလက်များသည်ဤစားပွဲ၌မပါ 0 င်သော်လည်းလည်းထုတ်လုပ်နိုင်သည်။ ကျွန်တော်တို့ကိုဆက်သွယ်ပါ | |||||||||||||||||
| installation dimensions |
|
|
|
|
|
|
Chamfer အရှည် | |||||||
|
|
|
|
|
ဆလင်ဒါအချင်းအကွာအဝေး | Chamfer အရှည် အီး | |||||||||
|
|
|
|
|
|
<99 | 7 | ||||||||
| ဆလင်ဒါအချင်း DH8 | groove အောက်ခြေအချင်း DH9 | slot အကျယ် ြဌ+0.2 | အမြင့်ကိုတံဆိပ်ခတ် ဆုတောင်းပါ |
|
100-199 | 10 | ||||||||
| <96 | D-16.8 | 8 | 7.5 |
|
||||||||||
| 96-190 | D-20 | 10 | 9.5 |
|
200-309 | 12 | ||||||||
| 191-380 | D-28 | 13 | 12.5 |
|
310-559 | 15 | ||||||||
| > 380 | D-36 | 20 | 19.5 |
|
> 599 | 18 | ||||||||
|
|
|
|
|
|
|
|
||||||||
| အော်ဒါနံပါတ် | h8 d | h9 | L+0.2 |
|
အော်ဒါနံပါတ် | h8 d | h9 | L+0.2 |
|
အော်ဒါနံပါတ် | h8 d | h9 | L+0.2 | |
| ggda0400 | 40 | 23.2 | 8 | ggda1050 | 105 | 85 | 10 | ggda2500 | 250 | 222 | 13 | |||
| ggda0450 | 45 | 28.2 | 8 | ggda1100 | 110 | 90 | 10 | ggda2800 | 280 | 252 | 13 | |||
| ggda0500 | 50 | 33.2 | 8 | ggda1150 | 115 | 95 | 10 | ggda3000 | 300 | 272 | 13 | |||
| ggda0550 | 55 | 38.2 | 8 | ggda1200 | 120 | 100 | 10 | ggda3200 | 320 | 292 | 13 | |||
| ggda0560 | 56 | 39.2 | 8 | ggda1250 | 125 | 105 | 10 | ggda3500 | 350 | 322 | 13 | |||
| ggda0600 | 60 | 43.2 | 8 | ggda1300 | 130 | 110 | 10 | ggda3800 | 380 | 352 | 13 | |||
| ggda0630 | 63 | 46.2 | 8 | ggda1350 | 135 | 115 | 10 | ggda4000 | 400 | 364 | 20 | |||
| ggda0650 | 65 | 48.2 | 8 | ggda1400 | 140 | 120 | 10 | ggda4200 | 420 | 384 | 20 | |||
| ggda0700 | 70 | 53.2 | 8 | ggda1500 | 150 | 130 | 10 | ggda4500 | 450 | 414 | 20 | |||
| ggda0750 | 75 | 58.2 | 8 | ggda1600 | 160 | 140 | 10 | ggda4800 | 480 | 444 | 20 | |||
| ggda0800 | 80 | 63.2 | 8 | ggda1700 | 170 | 150 | 10 | ggda5000 | 500 | 464 | 20 | |||
| ggda0850 | 85 | 68.2 | 8 | ggda1800 | 180 | 160 | 10 | ggda5600 | 560 | 524 | 20 | |||
| ggda0900 | 90 | 73.2 | 8 | ggda1900 | 190 | 170 | 10 | ggda6000 | 600 | 564 | 20 | |||
| ggda0950 | 95 | 78.2 | 8 | ggda2000 | 200 | 172 | 13 | ggda6300 | 630 | 594 | 20 | |||
| ggda1000 | 100 | 80 | 10 | ggda2200 | 220 | 192 | 13 |
|
|
|
|
|||
| မှတ်ချက် - လိုအပ်သောအသေးစိတ်အချက်အလက်များသည်ဤစားပွဲ၌မပါ 0 င်သော်လည်းလည်းထုတ်လုပ်နိုင်သည်။ ကျွန်တော်တို့ကိုဆက်သွယ်ပါ ရရှိနိုင်အများဆုံးထုတ်ကုန် 1600mm ဖြစ်ပါတယ်။ | ||||||||||||||
| extrusion ကွာဟချက် |
|
|
|
|
|
|
|
|
|
|
|
||
| ဖိအား mpa | extrusion ကွာဟမှု smax |
|
|
|
|||||||||
| ဆလင်ဒါအချင်းd≤60mm | ဆလင်ဒါအချင်း D> 60mm |
|
|
|
|||||||||
| ≤5 | 0.4 | 0.5 |
|
|
|
||||||||
| ≤10 | 0.3 | 0.5 |
|
|
|
||||||||
| ≤20 | 0.2 | 0.3 |
|
|
|
||||||||
| ≤30 | 0.15 | 0.2 |
|
|
|
||||||||
| ≤40 | 0.1 | 0.15 |
|
|
|
||||||||
| အရွယ်အစားဇယား | |||||||||||||
| ထုတ်ကုန်နံပါတ် | D | d | H | L | ဒေတီ |
|
ထုတ်ကုန်နံပါတ် | D | d | H | L | ဒေတီ | |
| RCUP30 * 15 * 9.5 | 30 | 15 | 9.5 | 10.5 | 18 | RCUP40 * 32 * 5.5 | 40 | 32 | 5.5 | 6.5 | 35 | ||
| RCUP30 * 15 * 10 | 30 | 15 | 10 | 11 | 19 | RCUP40 * 32 * 8 | 40 | 32 | 8 | 9 | 35 | ||
| RCUP30 * 20 * 8 | 30 | 20 | 8 | 9 | 24 | RCUP40 * 33 * 8 | 40 | 33 | 8 | 9 | 36 | ||
| RCUP30 * 22 * 6.5 | 30 | 22 | 6.5 | 7 | 25 | RCUP45 * 30 * 10 | 45 | 30 | 10 | 11 | 35 | ||
| rcup35 * 20 * 10 | 35 | 20 | 10 | 11 | 25 | rcup50 * 30 * 12 | 50 | 30 | 12 | 13 | 35 | ||
| rcup35 * 25 * 8 | 35 | 25 | 8 | 9 | 29 | rcup50 * 32 * 10 | 50 | 32 | 10 | 11 | 35 | ||
| RCUP35 * 27 * 10 | 35 | 27 | 10 | 11 | 30 | rcup50 * 35 * 8.5 | 50 | 35 | 8.5 | 9.5 | 40 | ||
| RCUP40 * 25 * 10 | 40 | 25 | 10 | 11 | 30 | rcup50 * 35 * 10 | 50 | 35 | 10 | 11 | 40 | ||
| RCUP40 * 30 * 6.5 | 40 | 30 | 6.5 | 7.5 | 34 | RCUP50 * 40 * 5 | 50 | 40 | 5 | 5.5 | 44 | ||
| RCUP40 * 30 * 10 | 40 | 30 | 10 | 11 | 34 | rcup50 * 40 * 8 | 50 | 40 | 8 | 9 | 43 | ||
| ထုတ်ကုန်နံပါတ် | D | d | H | L1 | l2 | T |
|
ထုတ်ကုန်နံပါတ် | D | d | H | L1 | l2 | T |
| yxd11 * 5 * 8 | 11 | 5 | 8 | 9 | 10.5 | 1.5 | YXD55 * 47 * 10 | 55 | 47 | 10 | 12 | 13.5 | 1.5 | |
| yxd12 * 6 * 8 | 12 | 6 | 8 | 9 | 10.5 | 1.5 | YXD56 * 48 * 10 | 56 | 48 | 10 | 12 | 13.5 | 1.5 | |
| YXD14 * 8 * 8 | 14 | 8 | 8 | 9 | 10.5 | 1.5 | YXD60 * 48 * 14 | 60 | 48 | 14 | 16 | 18 | 2 | |
| yxd16 * 10 * 8 | 16 | 10 | 8 | 9 | 10.5 | 1.5 | YXD63 * 51 * 14 | 63 | 51 | 14 | 16 | 18 | 2 | |
| YXD18 * 12 * 8 | 18 | 12 | 8 | 9 | 10.5 | 1.5 | YXD65 * 53 * 14 | 65 | 53 | 14 | 16 | 18 | 2 | |
| YXD20 * 14 * 8 | 20 | 14 | 8 | 9 | 10.5 | 1.5 | YXD70 * 58 * 14 | 70 | 58 | 14 | 16 | 18 | 2 | |
| yxd22 * 16 * 8 | 22 | 16 | 8 | 9 | 10.5 | 1.5 | YXD75 * 63 * 14 | 75 | 63 | 14 | 16 | 18 | 2 | |
| yxd24 * 18 * 8 | 24 | 18 | 8 | 9 | 10.5 | 1.5 | YXD78 * 66 * 14 | 78 | 66 | 14 | 16 | 18 | 2 | |
| yxd25 * 19 * 8 | 25 | 19 | 8 | 9 | 10.5 | 1.5 | YXD80 * 68 * 14 | 80 | 68 | 14 | 16 | 18 | 2 | |
| YXD28 * 22 * 8 | 28 | 22 | 8 | 9 | 10.5 | 1.5 | YXD85 * 73 * 14 | 85 | 73 | 14 | 16 | 18 | 2 | |
| YXD30 * 22 * 10 | 30 | 22 | 10 | 12 | 13.5 | 1.5 | YXD90 * 78 * 14 | 90 | 78 | 14 | 16 | 18 | 2 | |
| YXD32 * 24 * 10 | 32 | 24 | 10 | 12 | 13.5 | 1.5 | YXD95 * 83 * 14 | 95 | 83 | 14 | 16 | 18 | 2 | |
| YXD35 * 27 * 10 | 35 | 27 | 10 | 12 | 13.5 | 1.5 | YXD100 * 88 * 14 | 100 | 88 | 14 | 16 | 18 | 2 |
လိပ်စာ
No.1 Ruichen Road, Dongliuting Industrial Park, Chengyang ခရိုင်, Chengyang ခရိုင်, Chengao City, Shandaong ခရိုင်, Chengyang ခရိုင်
Tel
အီးမေး
