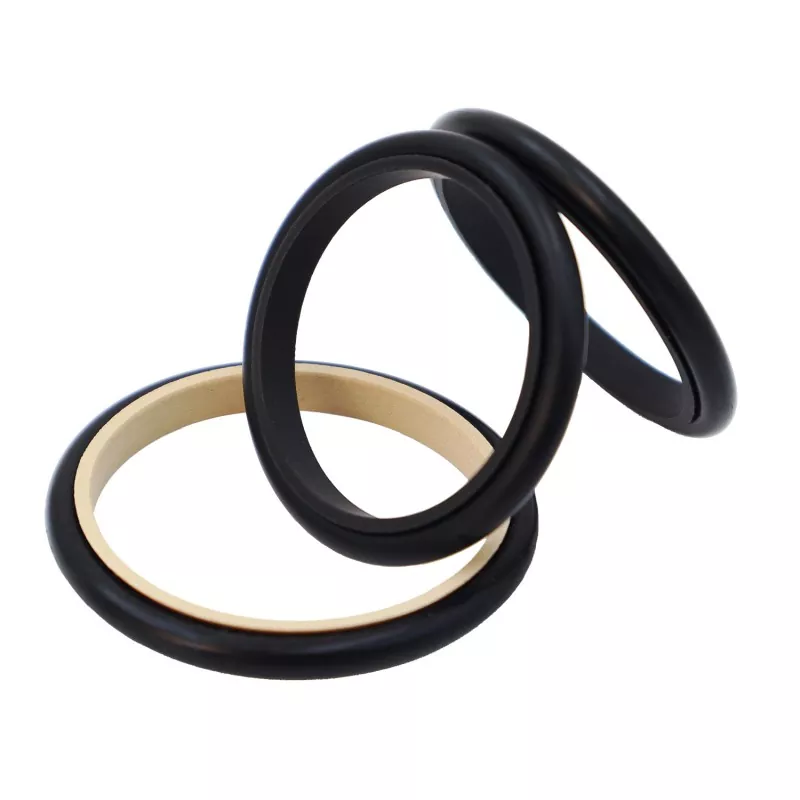

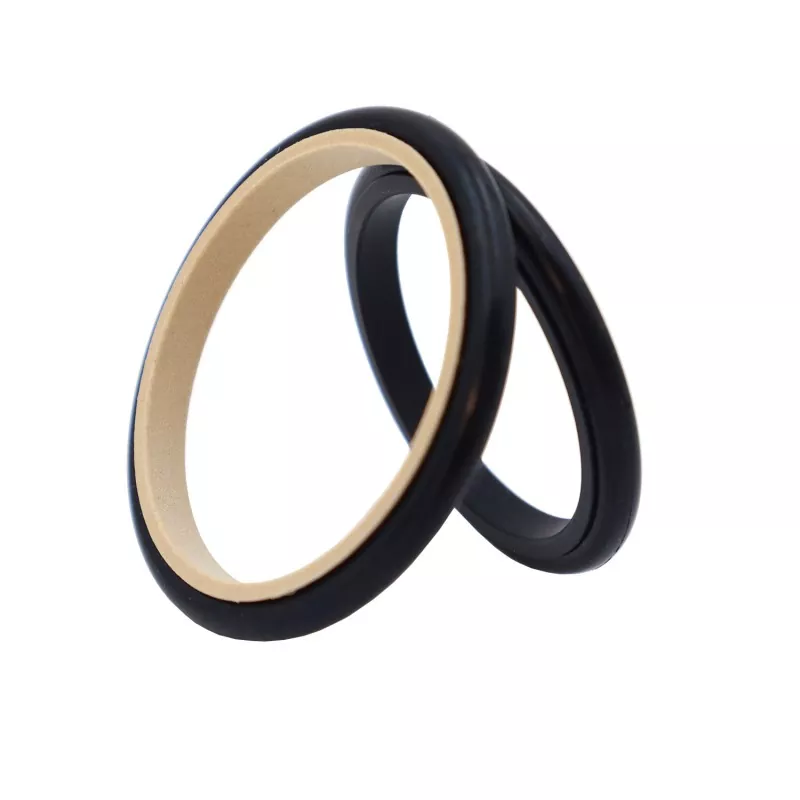

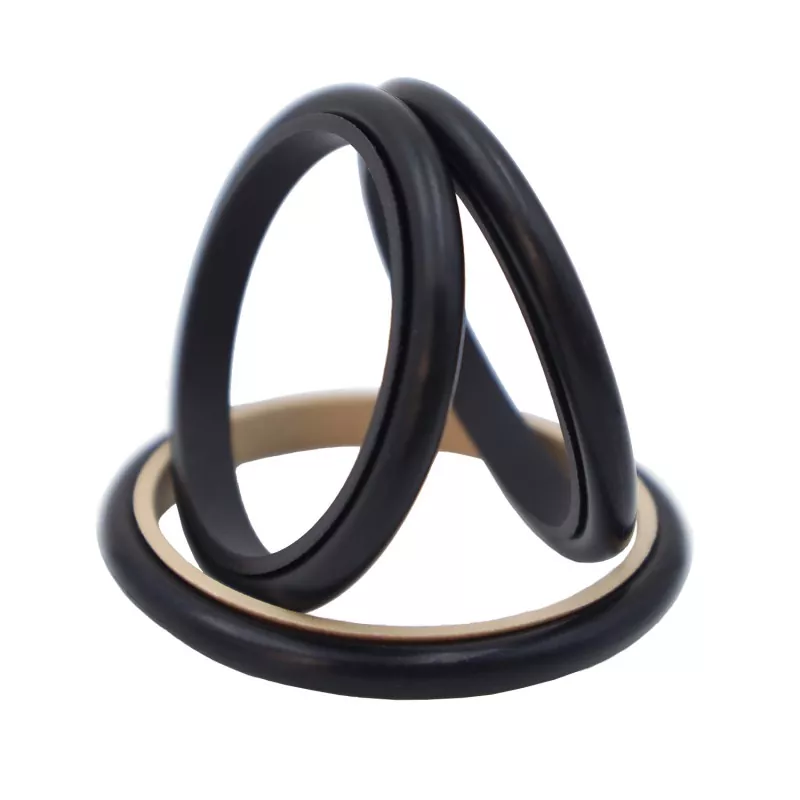

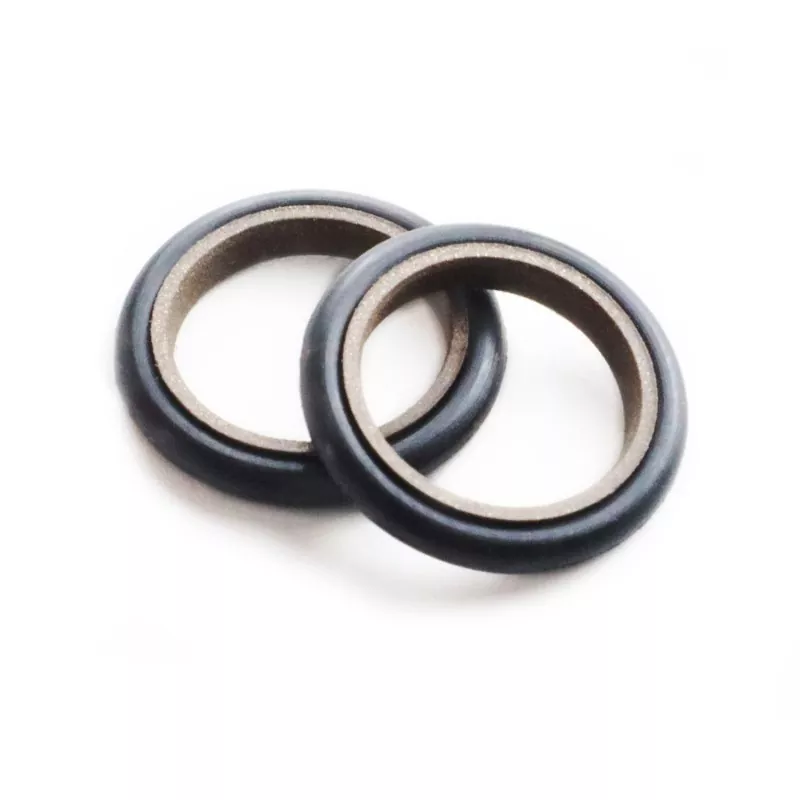

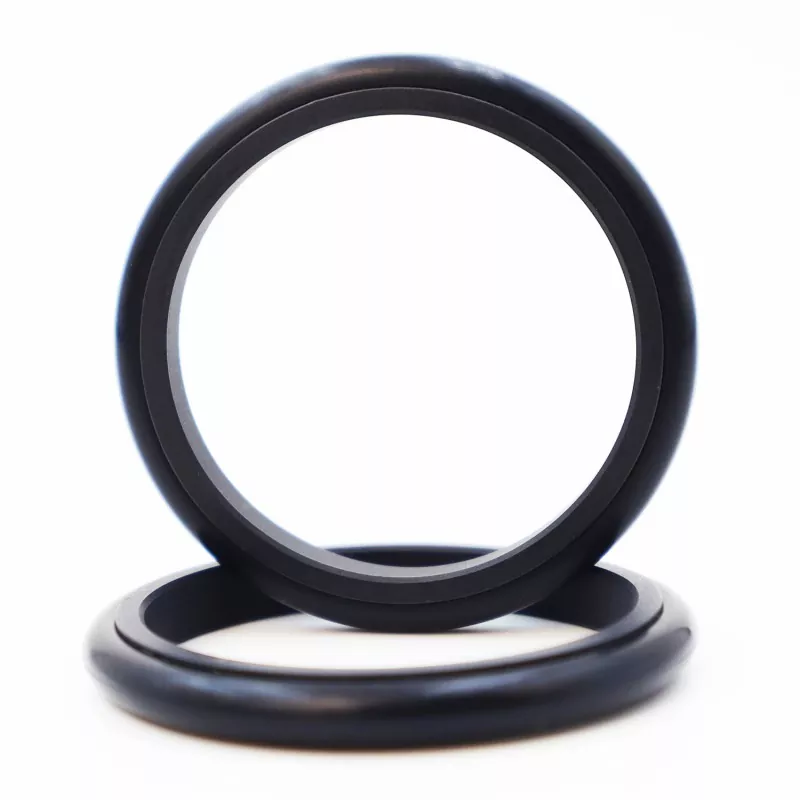

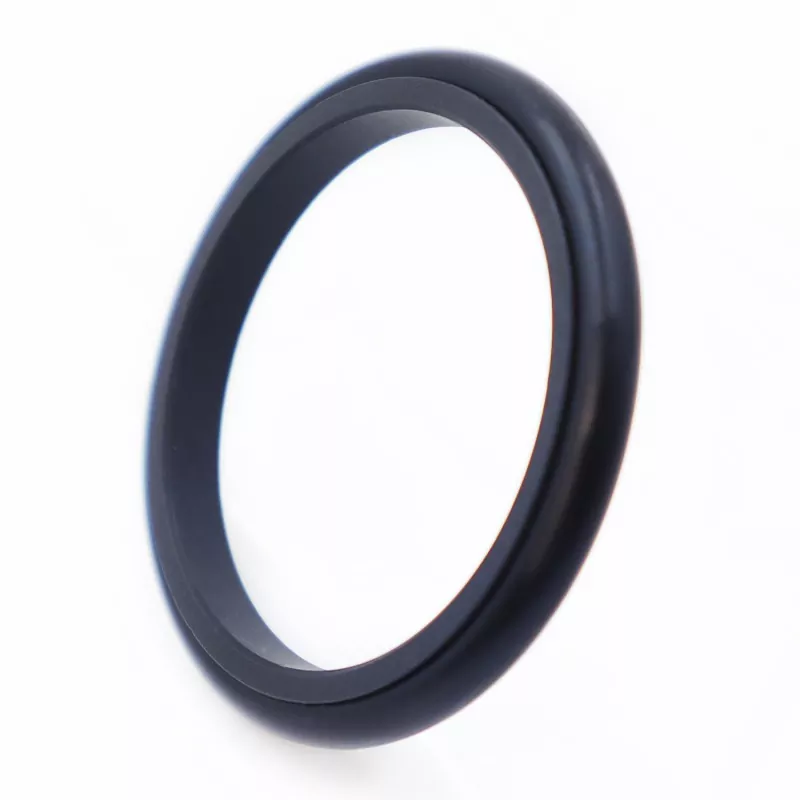

Cap Combination Seal တွင် ဟိုက်ဒရောလစ်နှင့် အမှုန်အမွှားများကို အပြန်အလှန်ထိန်းညှိခြင်းအတွက် ဒီဇိုင်းထုတ်ထားသည့် PTFE ဦးထုပ်ပုံစံတံဆိပ်ကွင်းနှင့် ရော်ဘာအိုလက်စွပ်တို့ ပါဝင်ပါသည်။ O-ring သည် radial force ကို ထောက်ပံ့ပေးပြီး seal ring တွင် ဝတ်ဆင်မှုအတွက် လျော်ကြေးပေးသည်။ တံဆိပ်ခတ်ကွင်းသည် ပါးလွှာသော နှုတ်ခမ်းဒီဇိုင်းကို ပါ၀င်ပြီး အလွန်ကောင်းမွန်သော နောက်ဆက်တွဲ လျော်ကြေးပေးနိုင်စွမ်းကို ပေးဆောင်ကာ တံဆိပ်ခတ်ခြင်း စွမ်းဆောင်ရည်ကို ပိုမိုကောင်းမွန်စေသည်။ ၎င်းသည် standard GB1235 O-ring grooves များနှင့် တွဲဖက်အသုံးပြုနိုင်ပါသည်။ အချင်း 30mm ထက်သေးငယ်သော rod များအတွက်၊ split-type (open) groove design ကို အသုံးပြုသင့်သည်။
ဤတံဆိပ်သည် ဟိုက်ဒရောလစ်နှင့် နယူးမက်စ် လည်ပတ်မှုအခြေအနေများအတွက် သင့်လျော်ပြီး bidirectional pressure sealing ကို ပံ့ပိုးပေးပါသည်။ ၎င်းသည် ပွတ်တိုက်မှုနည်းပါးခြင်း၊ ကွဲထွက်မှုအနည်းဆုံး ခံနိုင်ရည်ရှိခြင်း၊ ချောင်းချော်ခြင်းမရှိဘဲ ချောမွေ့စွာလုပ်ဆောင်ခြင်း၊ ဆီမပါသော ချောဆီအတွက် သင့်လျော်မှုနှင့် တာရှည်ဝန်ဆောင်မှုသက်တမ်း ကဲ့သို့သော အားသာချက်များ ပေးဆောင်ပါသည်။ ၎င်းသည် တပ်ဆင်ရန်နေရာ အနည်းငယ်သာ လိုအပ်ပြီး လွယ်ကူစွာ ဖြုတ်တပ်ရန်နှင့် ပြုပြင်ထိန်းသိမ်းရန် ခွင့်ပြုသည်။
ရွေးချယ်မှုမှတ်စု- 30mm သို့မဟုတ် ထိုထက်နည်းသော ကြိမ်လုံးအချင်းရှိသော application များအတွက်၊ ခွဲခြမ်းအမျိုးအစား (open) groove ကို တပ်ဆင်ရန် အကြံပြုထားသည်။
1. ဟိုက်ဒရောလစ်နှင့် pneumatic အသုံးချပရိုဂရမ်နှစ်ခုလုံးအတွက် သင့်လျော်သည်။ bidirectional pressure sealing ကို ပံ့ပိုးပေးသည်။
2. ပွတ်တိုက်မှုနည်းခြင်း၊ အနည်းငယ်ခွဲထွက်ခြင်းခုခံမှုနှင့် ချောမွေ့သောရွေ့လျားမှု၊ ညီမျှသော ရွေ့လျားမှုနှင့် တည်ငြိမ်သော ပွတ်တိုက်မှု၊ stick-slip မရှိပါ။
3. ရှည်လျားသောဝန်ဆောင်မှုဘဝ; ဆီမပါသော ချောဆီအသုံးပြုမှုများအတွက် သင့်လျော်သည်။
4. ကျစ်လစ်သောဒီဇိုင်း; လွယ်ကူသောတပ်ဆင်ခြင်းနှင့်ပြုပြင်ထိန်းသိမ်းမှု။
ကန့်သတ်တန်ဖိုးများသည် တစ်ပြိုင်နက်တည်း မဖြစ်ပေါ်သင့်ပါ။
|
ဖိအား (MPa) |
အပူချိန် (°C) |
မြန်နှုန်း (m/s) |
မီဒီယာ |
|
≤20 |
-35 မှ +100 (NBR O-ring ပါသော) |
≤6 |
ဓာတ်သတ္တုအခြေခံ ဟိုက်ဒရောလစ်ဆီ၊ မီးခံနိုင်ရည် (HFA/HFB)၊ ဓာတ်ငွေ့များ စသည်တို့။ |
|
-20 မှ +180 (FKM O-ring ဖြင့်) |
1. ပါရှိသော O-ring အတွက် ပစ္စည်းများ ပါဝင်သည်- R01 Nitrile Rubber (NBR), R02 Fluororubber (FKM) စသည်တို့ ဖြစ်သည်။
2. တံဆိပ်ခတ်လက်စွပ်ပစ္စည်း: စံပစ္စည်း PTFE3; အစားထိုးပစ္စည်းများတွင် PTFE1၊ PTFE2 နှင့် PTFE4 တို့ပါဝင်သည်။
မှာယူမှုပုံစံ- RC13—80-PTFE3—R01 သို့မဟုတ် SPNC-80-PTFE3—R01
RC13/SPNC - မော်ဒယ် 80 - Shaft Diameter dPTFE3 - PTFE Material Code R01 - O-ring Material Code
ထုတ်ကုန်များကို သတ်မှတ်ချက်များဇယားတွင် ဖော်ပြထားသော မည်သည့်အရွယ်အစားဖြင့် ထုတ်လုပ်နိုင်သည်။
|

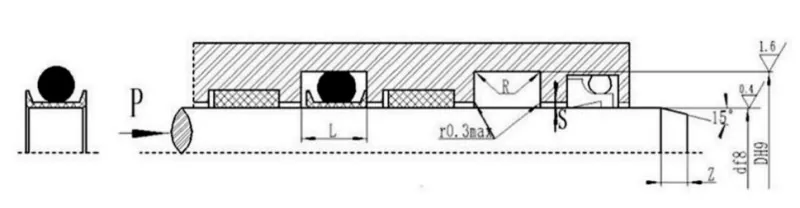

ရှပ်အချင်း အပိုင်းအခြား ဃ f8 |
Groove အချင်း D H9 |
Groove အကျယ် L+0.2 |
ထောင့်အချင်းဝက် Rmax |
Radial ကင်းရှင်းခြင်း။ Smax |
ချမ်ဖာ Zmin |
O-ring ဝါယာကြိုးအချင်း d0 |
|
|
ဟိုက်ဒရောလစ်အသုံးပြုမှုများအတွက် |
ပွတ်တိုက်မှုနည်းသော pneumatic နှင့် ဟိုက်ဒရောလစ်အက်ပလီကေးရှင်းများအတွက် |
||||||
|
၃~၁၀ |
d+3 |
d+3.5 |
2.5 |
0.4 |
0.2 |
3 |
1.9 |
|
၁၀~၂၂ |
ဃ+၄ |
d+4.6 |
3.2 |
0.6 |
0.3 |
4 |
2.4 |
|
၂၂~၅၀ |
ဃ+၆ |
d+6.6 |
4.7 |
1 |
0.3 |
5 |
3.5 |
|
၄၈~၁၅၀ |
d+10 |
d+10.6 |
7.5 |
1 |
0.35 |
6 |
5.7 |
|
150~1500 |
ဃ+၁၅ |
d+15.6 |
11.0 |
2.5 |
0.4 |
8 |
8.6 |
