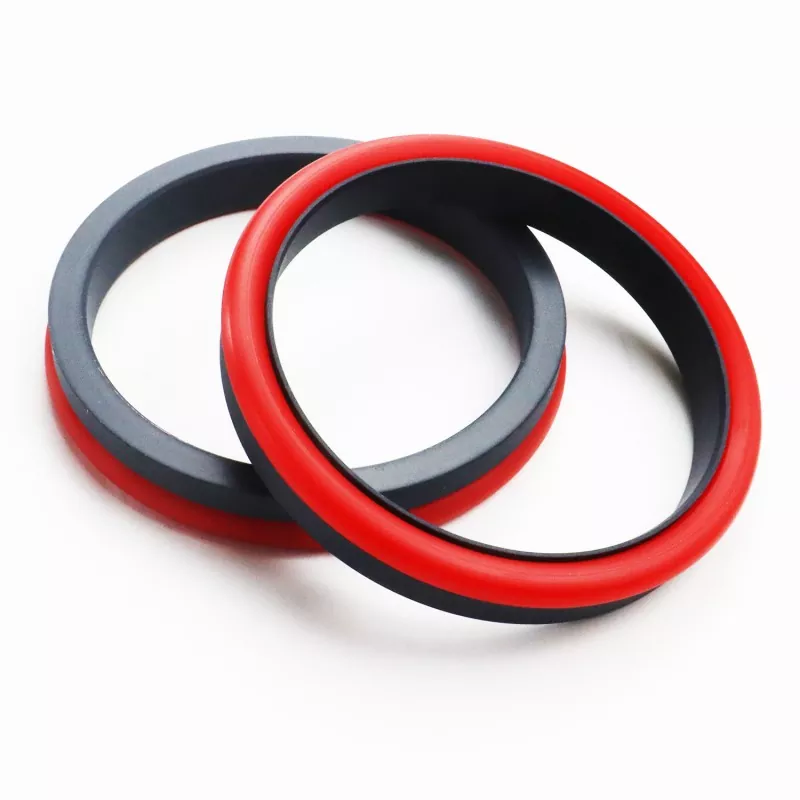

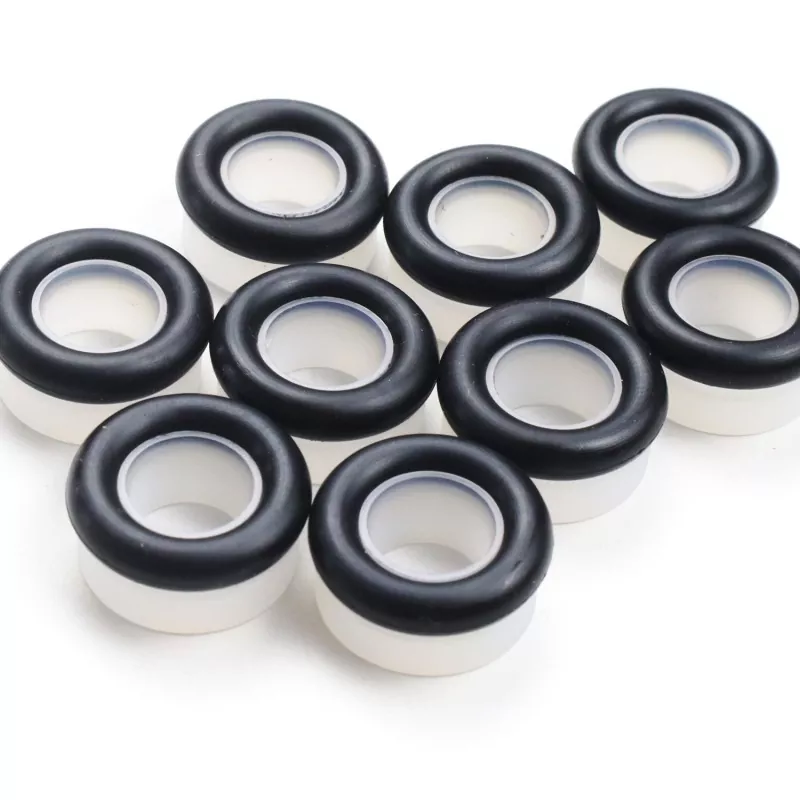

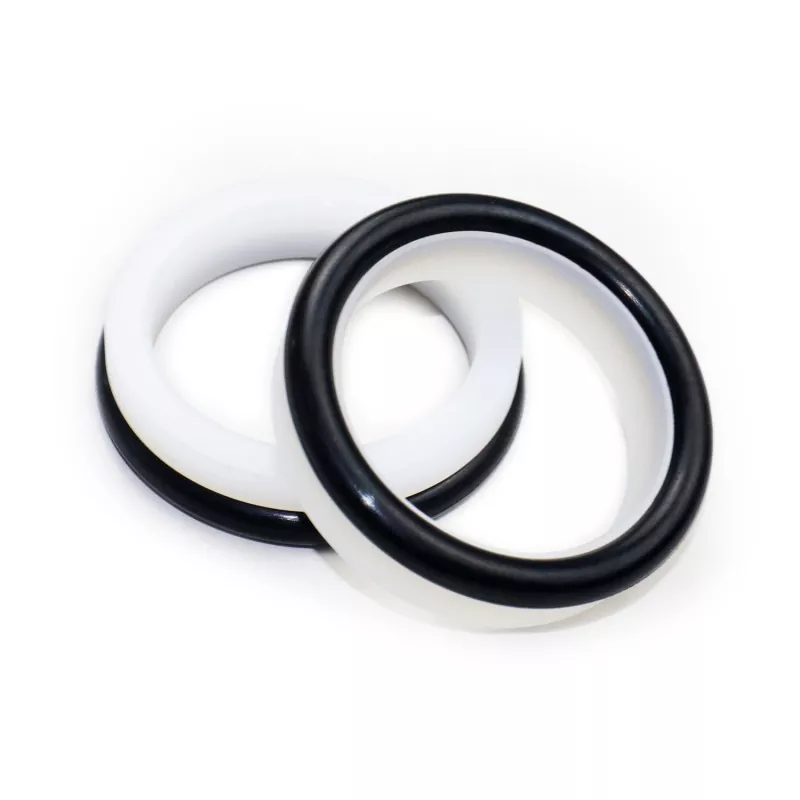

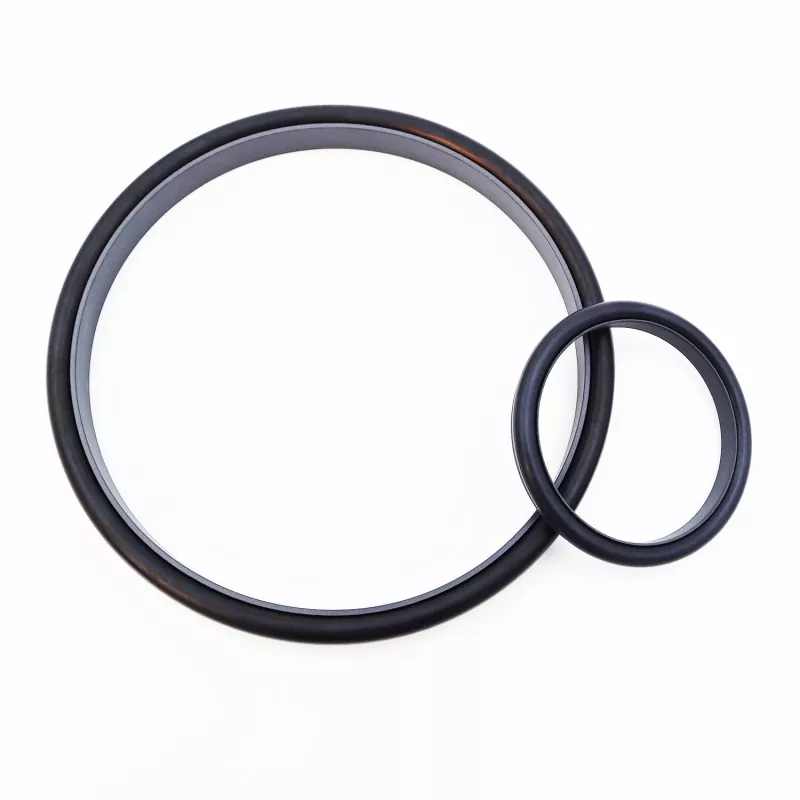

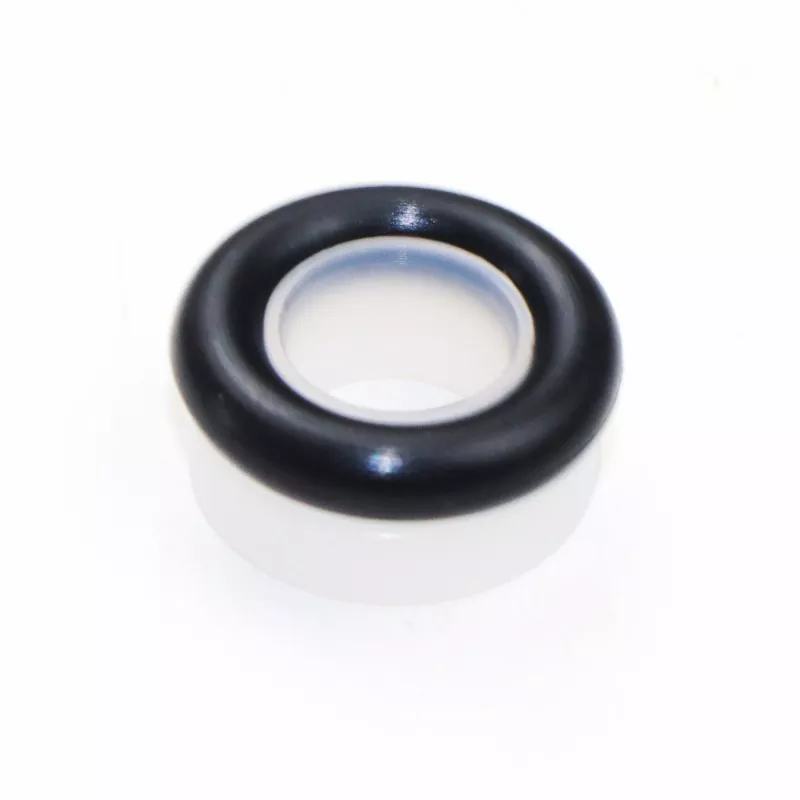

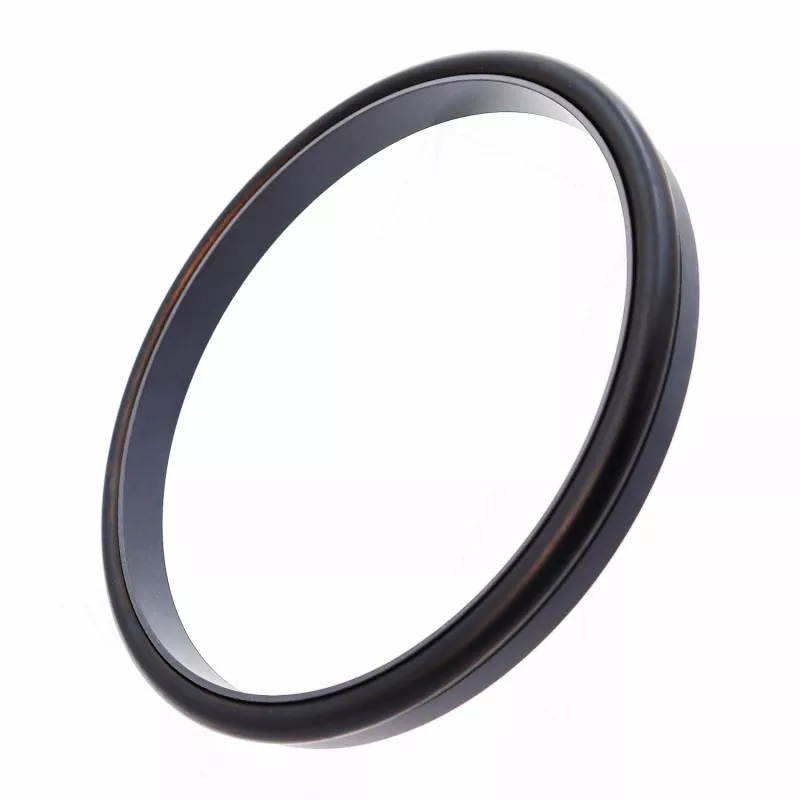

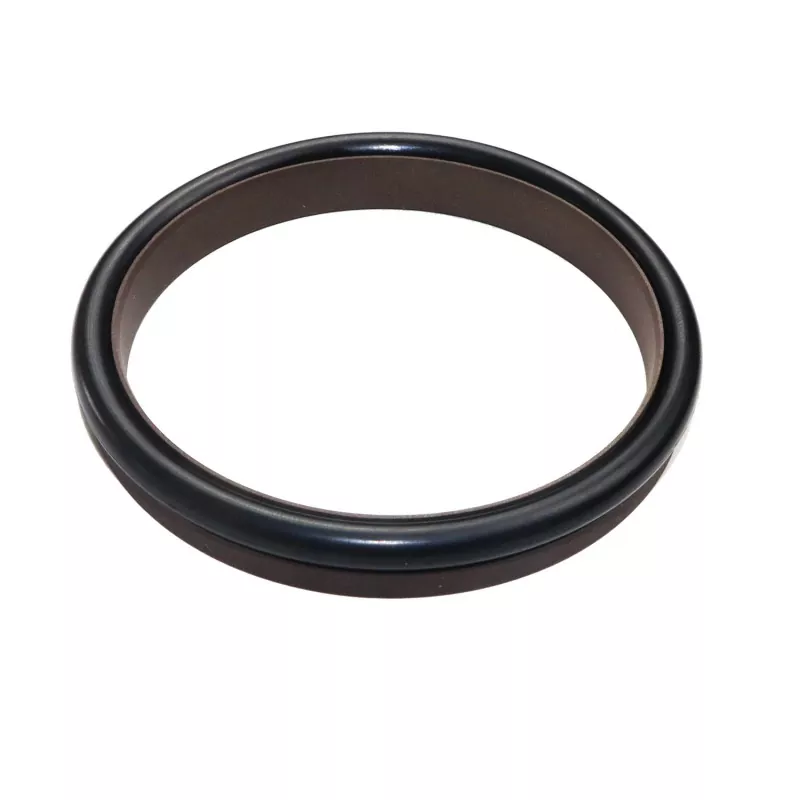

အားဖြည့်ထားသော ညာဘက်ထောင့်ပေါင်းစပ်တံဆိပ် (Ultra-High Pressure/Hydraulic Pressure Seal) တွင် PTFE နှင့် ၎င်း၏ပေါင်းစပ်ပစ္စည်းများဖြင့် ပြုလုပ်ထားသည့် အားဖြည့်ထားသော ညာဘက်ထောင့်တံဆိပ်နှင့် O-ring တစ်ခုတို့ ပါဝင်သည်။ ၎င်းသည် ဟိုက်ဒရောလစ် အပြန်အလှန် လှုပ်ရှားမှုတွင် တစ်ဖက်သတ် တံဆိပ်ခတ်ခြင်းအတွက် သင့်လျော်သည်။
အသုံးပြုထားသော O-ring အမျိုးအစားပေါ် မူတည်၍ ၎င်းကို RC08 နှင့် RC09 စီးရီး (GB1235 စီးရီး O-rings များနှင့် တွဲဖက်အသုံးပြုနိုင်သည်) တွင် ရနိုင်ပါသည်။ အလုံပိတ်လက်စွပ်၏ အကောင်းဆုံးသော အထူဒီဇိုင်းကြောင့်၊ ၎င်းသည် ရေဖိအား သို့မဟုတ် အခြား viscosity နည်းသော မီဒီယာများတွင်ပင် ကောင်းစွာ လုပ်ဆောင်နိုင်သည်။
အားဖြည့်ထားသော အလုံပိတ်လက်စွပ်၏ တည်ဆောက်ပုံဒီဇိုင်းသည် မြင့်မားပြီး အလွန်မြင့်မားသောဖိအားကို တံဆိပ်၏ခံနိုင်ရည်ကိုလည်း မြှင့်တင်ပေးပါသည်။ ပိတ်ထားသော grooves များတွင် တပ်ဆင်ရန် ယေဘုယျအားဖြင့် မသင့်လျော်ပါ။
1. ပွတ်တိုက်မှုနည်းခြင်း၊ စတင်ခုခံမှုနည်းခြင်း၊ ချောမွေ့သောလှုပ်ရှားမှု၊ ညီမျှသော ရွေ့လျားမှုနှင့် တည်ငြိမ်သောပွတ်တိုက်မှု၊
2. တာရှည်ခံခြင်း၊ ဆီမပါသော ချောဆီပိတ်ခြင်းအတွက် သင့်လျော်သည်။
3. ရေကဲ့သို့ ဖိအားမြင့်၊ အလွန်မြင့်မားသော ဖိအားနှင့် ရေကဲ့သို့ ပျစ်စွတ်နိမ့်သော မီဒီယာများကို တံဆိပ်ခတ်ရန်အတွက် သင့်လျော်သည်။
လွန်ကဲတန်ဖိုးများ တပြိုင်နက်တည်း မဖြစ်ပေါ်သင့်ပါ။
|
ဖိအား (MPa) |
အပူချိန် (°C) |
မြန်နှုန်း (m/s) |
မီဒီယာ |
|
≤200 |
-35 မှ +100 (NBR O-ring ပါသော) |
≤6 |
ဟိုက်ဒရောလစ်ဆီ၊ မီးခံနိုင်ရည်ရှိသောအရည်များ (HFA/HFB)၊ ဓာတ်ငွေ့စသည်တို့။ |
|
-20 မှ +200 (FKM O-ring ဖြင့်) |
1. ကိုက်ညီသော O-ring ပစ္စည်းများ- R01 Nitrile Butadiene Rubber (NBR), RO2 Fluororubber (FKM) စသည်တို့။
2. တံဆိပ်ခတ်ထားသော လက်စွပ်ပစ္စည်း- Standard material PTFE3၊ အခြားရွေးချယ်နိုင်သောပစ္စည်းများ PTFE2၊ PTFE4 နှင့် အခြားစွမ်းဆောင်ရည်မြင့်ပစ္စည်းများ ပါဝင်သည်။

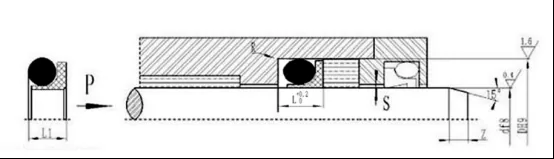

မှာယူသည့်မော်ဒယ် RC08—80x90.2x11.2—PTFE3—R01 Model-Rod Diameter x Groove Diameter x Groove Width-Material Code
RC08 သတ်မှတ်ချက်များနှင့် ကန့်သတ်ချက်များ ဇယား
သတ်မှတ်ချက်များဇယားတွင် ဖော်ပြထားသော မည်သည့်အရွယ်အစား ထုတ်ကုန်ကိုမဆို ထုတ်လုပ်နိုင်သည်။
|
ပုံမှန် df8 RCO8 |
Light load df8 RCO8-Q |
လေးလံသော df8 RC08-Z |
Groove အချင်း D H9 |
Groove အကျယ် ဌ+0.2 |
တံဆိပ်အမြင့် L1 |
လုံးဝန်းသောထောင့်များ Rmax |
Radial clearance Smax |
ချမ်ဖာ Zmin |
O-ring ဝါယာကြိုးအချင်း ဃO |
|
|
<20MPA |
<60MPA |
|||||||||
|
-- |
၅~၁၇.၉ |
-- |
d+3.6 |
4.7 |
4.2 |
0.3 |
0.2 |
0.15 |
3 |
1.8 |
|
၅~၁၇.၉ |
၁၈~၃၉.၉ |
-- |
d+5.2 |
6.1 |
5.5 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
၁၈~၃၉.၉ |
၄၀~၁၀၈.၉ |
၅~၁၇.၉ |
d+6.8 |
8.0 |
7 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
၄၀~၁၀၈.၉ |
၁၀၉~၆၂၉ |
၁၈~၃၉.၉ |
d+10.2 |
11.2 |
10 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
၁၀၉~၆၂၉ |
၆၃၀~၉၉၉ |
၄၀~၁၀၈.၉ |
d+13.4 |
14.2 |
12.7 |
0.6 |
0.35 |
0.25 |
10 |
7.00 |
|
၆၃၀~၉၉၉ |
1000~1599 |
၁၀၉~၆၂၉ |
d+16.0 |
16.2 |
14.5 |
0.7 |
0.5 |
0.3 |
12 |
8.6 |
|
1000~1599 |
≥1600 |
၆၃၀~၉၉၉ |
d+18.8 |
18.6 |
16.8 |
0.8 |
0.6 |
0.4 |
15 |
10.0 |
|
≥1600 |
-- |
1000~1599 |
d+22.8 |
21.8 |
19.8 |
1.0 |
0.7 |
0.6 |
20 |
12.0 |
မှတ်ချက် -1. ပိတ်ထားသော groove စနစ် လိုအပ်ပါက ကျွန်ုပ်တို့၏ ကုမ္ပဏီနှင့် တိုင်ပင်ပါ။
2. ဖိအား > 60MPa၊ root H8/f8 အံကိုက်ခံနိုင်ရည်၊ အလွန်မြင့်မားသောဖိအားတံဆိပ် Smax < 0.05။
