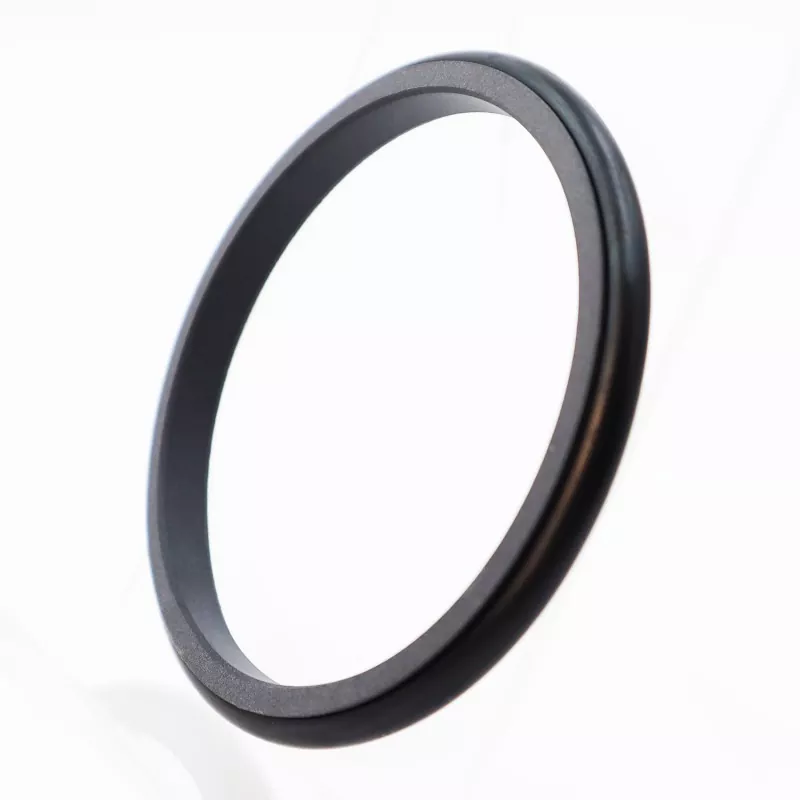

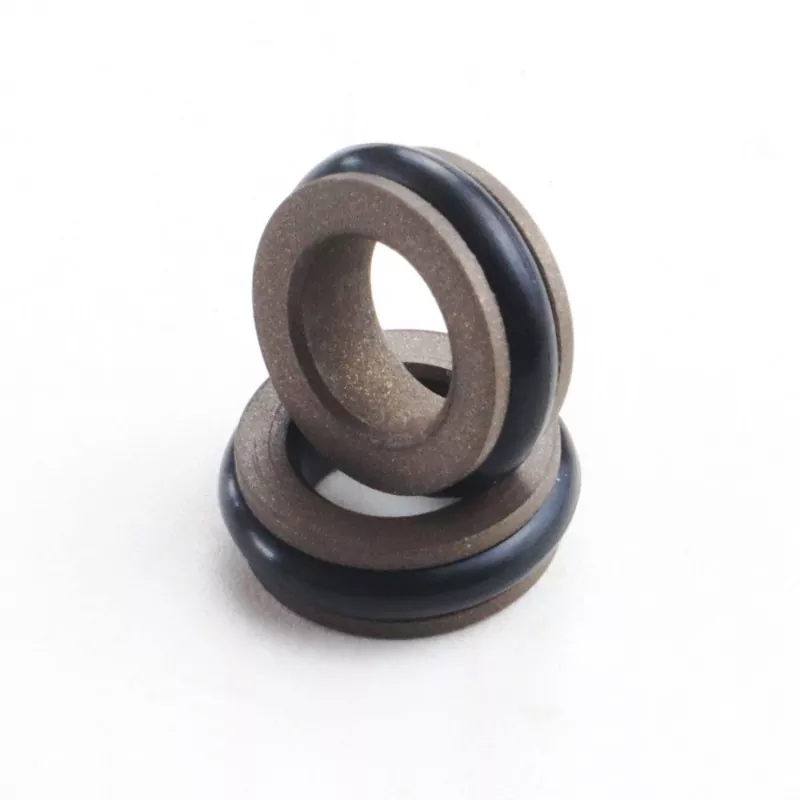

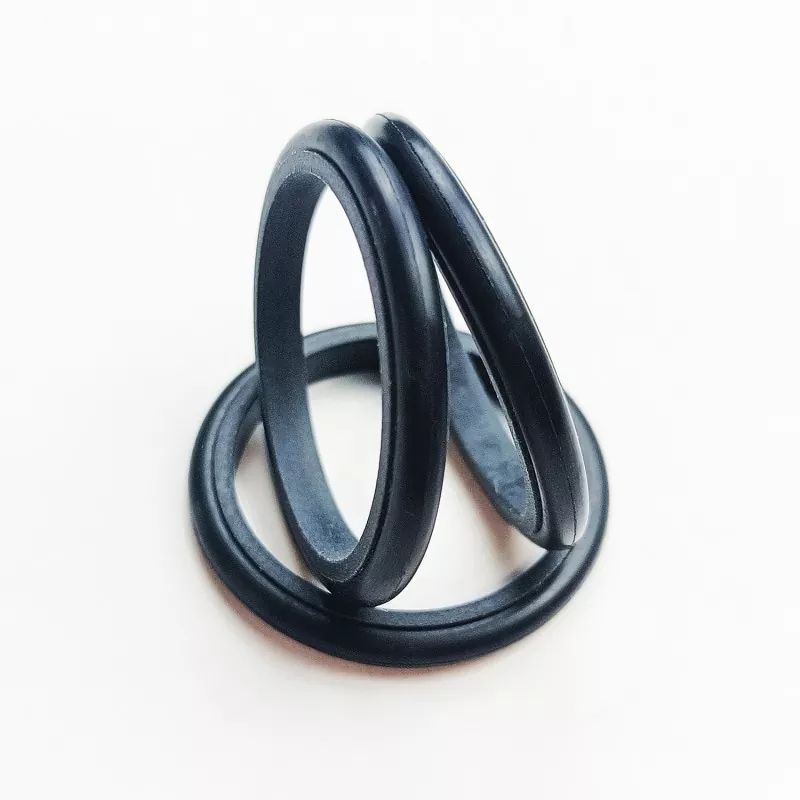

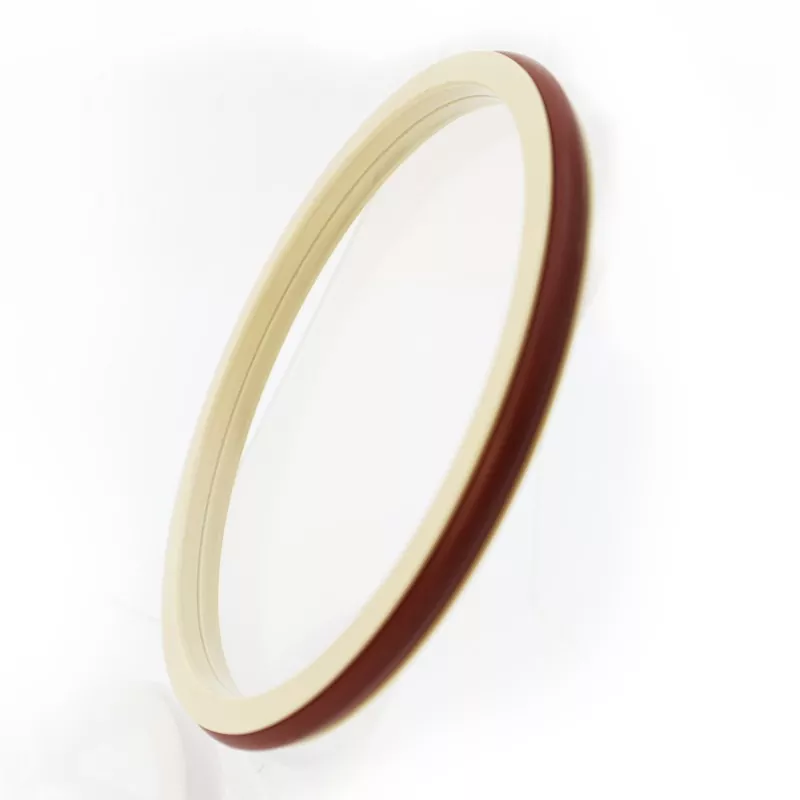

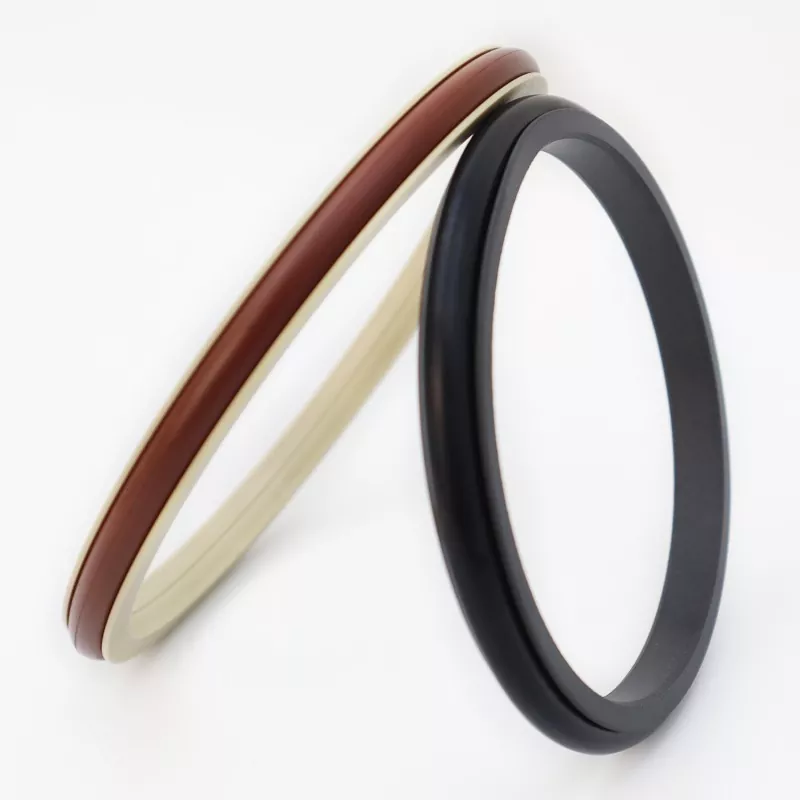

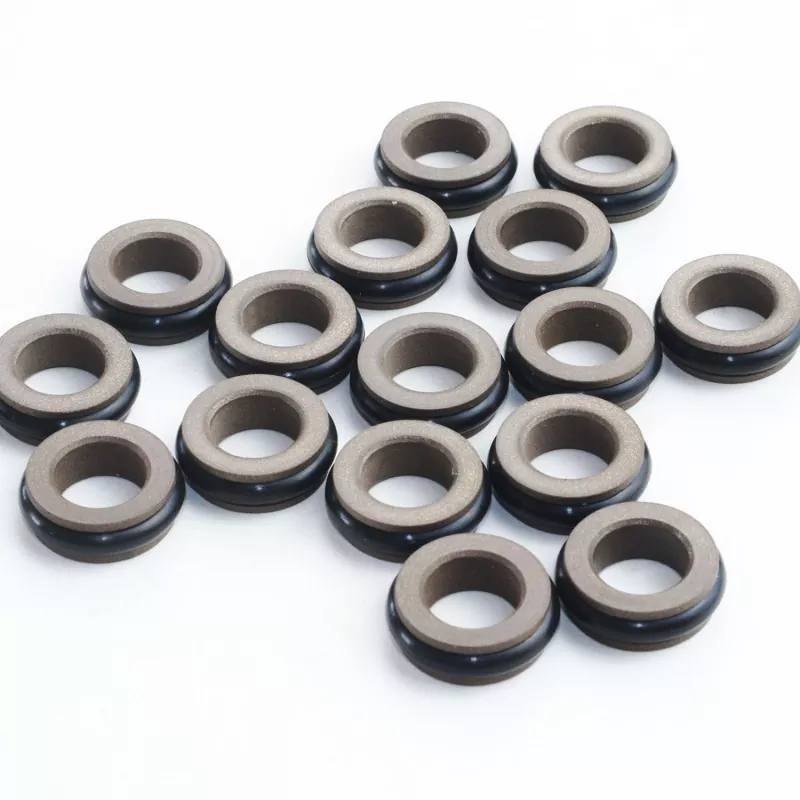

C-type Combined Seal တွင် PTFE နှင့် ၎င်း၏ပေါင်းစပ်ပစ္စည်းဖြင့်ပြုလုပ်ထားသည့် C-shaped sealing ring နှင့် O-ring တစ်ခုတို့ပါဝင်သည်။ ဟိုက်ဒရောလစ်နှင့် pneumatic reciprocating လှုပ်ရှားမှုနှစ်ခုလုံးတွင်နှစ်သွယ်ဖိအားတံဆိပ်ခတ်ခြင်းအတွက်သင့်လျော်သည်။ ၎င်းကို RC06 နှင့် RC07 စီးရီး (GB1235 စီးရီး O-rings နှင့် တွဲဖက်အသုံးပြုနိုင်သည်) နှင့် ကိုက်ညီသော O-ring ပေါ်မူတည်၍ ရနိုင်ပါသည်။ အလုံပိတ်လက်စွပ်၏ ပါးလွှာသော နှုတ်ခမ်းဒီဇိုင်းကြောင့်၊ ၎င်းသည် ကောင်းမွန်သောနောက်ဆက်တွဲ လျော်ကြေးပေးနိုင်စွမ်းရှိပြီး တံဆိပ်ခတ်ခြင်းစွမ်းဆောင်ရည်ကို ကောင်းမွန်စေသည်။ C-type seal ၏ အချိုးကျဖွဲ့စည်းပုံသည် bidirectional pressure အောက်တွင် တံဆိပ်ခတ်ခြင်းကို ခွင့်ပြုသည်။
1. ဟိုက်ဒရောလစ်နှင့် pneumatic အသုံးချပရိုဂရမ်နှစ်ခုလုံးအတွက် သင့်လျော်သည်။
2. မြင့်မားသောနှင့်ဖိအားနိမ့် application နှစ်ခုလုံးအတွက်အလွန်ကောင်းမွန်သောတံဆိပ်ခတ်ခြင်းစွမ်းဆောင်ရည်။
3. ပွတ်တိုက်မှုနည်းသော၊ စတင်ခုခံမှုနည်းသော၊ ချောမွေ့သောလည်ပတ်မှု၊ ညီမျှသော ရွေ့လျားမှုနှင့် တည်ငြိမ်သောပွတ်တိုက်မှု၊ နှင့် ပုတ်မခတ်ပါ။
4. ရှည်လျားသောဝန်ဆောင်မှုဘဝ; ဆီမပါသော ချောဆီပိတ်ခြင်းအတွက် သင့်လျော်သည်။
5. bidirectional pressure sealing အတွက် သင့်လျော်သည်။
လွန်ကဲတန်ဖိုးများ တပြိုင်နက်တည်း မဖြစ်ပေါ်သင့်ပါ။
|
ဖိအား (MPa) |
အပူချိန် (°C) |
မြန်နှုန်း (m/s) |
မီဒီယာ |
|
≤100 |
-35 မှ +100 (NBR O-ring ပါသော) |
≤6 |
ဟိုက်ဒရောလစ်ဆီ၊ မီးခံနိုင်ရည်ရှိသောအရည်များ (HFA/HFB)၊ ဓာတ်ငွေ့စသည်တို့။ |
|
-20 မှ +180 (FKM O-ring ဖြင့်) |
1. ကိုက်ညီသော O-ring ပစ္စည်းများ- RO1 Nitrile Butadiene Rubber (NBR), RO2 Fluororubber (FKM) စသည်တို့။
2. တံဆိပ်ခတ်ထားသော လက်စွပ်ပစ္စည်း- Standard material PTFE3၊ အခြားရွေးချယ်နိုင်သောပစ္စည်းများ PTFE2၊ PTFE4 နှင့် အခြားစွမ်းဆောင်ရည်မြင့်ပစ္စည်းများ ပါဝင်သည်။

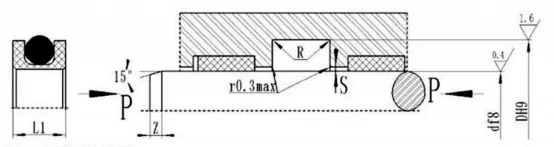

မှာယူမှုမော်ဒယ် RC06-80x89.9x9.2-PTFE3—R01
Model-Rod Diameter x Groove Diameter x Groove Width PTFE3 - Modified PTFE Material Code R01 O-ring Material
သတ်မှတ်ချက်များဇယားတွင် ဖော်ပြထားသော မည်သည့်အရွယ်အစား ထုတ်ကုန်ကိုမဆို ထုတ်လုပ်နိုင်သည်။
|
d f8 Standard RC06 |
d f8 Light-duty RC06-Q |
d f8 အကြီးစား RC06-Z |
D H9 |
L+0.2 |
L1 |
Rmax |
Smax |
Zmin |
d0 |
|
|
＜20MPA |
＜40MPA |
|||||||||
|
-- |
၄~၁၇.၉ |
-- |
d+3.6 |
4 |
3.6 |
0.3 |
0.2 |
0.15 |
3 |
1.8 |
|
၄~၁၇.၉ |
၁၈~၃၉.၉ |
-- |
d+5.0 |
5.0 |
4.6 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
၁၈~၃၉.၉ |
၄၀~၁၀၆.၉ |
၄~၁၇.၉ |
d+6.6 |
6.2 |
5.6 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
၄၀~၁၀၆.၉ |
107~630.9 |
၁၈~၃၉.၉ |
d+9.9 |
9.2 |
8.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
107~630.9 |
၆၃၁~၉၉၉ |
၄၀~၁၀၆.၉ |
d+13.0 |
12.3 |
10.6 |
0.6 |
0.35 |
0.25 |
10 |
7.00 |
|
၆၃၁~၉၉၉ |
၁၀၀၀-၁၆၀၀ |
107~630.9 |
d+15.2 |
13.6 |
12 |
0.7 |
0.5 |
0.3 |
12 |
8.6 |
|
၁၀၀၀-၁၆၀၀ |
≥1600 |
၆၃၁~၉၉၉ |
d+18.5 |
16 |
14.5 |
0.8 |
0.6 |
0.4 |
15 |
10 |
|
≥1600 |
-- |
၁၀၀၀-၁၆၀၀ |
ဃ+၂၂ |
19 |
17 |
1.0 |
0.7 |
0.6 |
20 |
12.0 |
မှတ်ချက်: 1. ရှပ်အချင်း ≤ 70mm အတွက်၊ အဖွင့် groove တံဆိပ်များကို အကြံပြုထားသည်။ integral (အပိတ်) groove seals တပ်ဆင်ခြင်းအတွက်၊ တပ်ဆင်ခြင်းလမ်းညွှန်ကို ဖတ်ရှုပါ။
2. ဖိအား > 40MPa အတွက်၊ တံဆိပ်တုံး၏ အမြစ်ဧရိယာ Smax သည် H8/f8 အံကိုက်ခံနိုင်ရည်ကို အသုံးပြုသင့်သည်။
ကိုက်ညီသော O-ring GB1235 သည် သတ်မှတ်ချက်ဇယားတွင် ဖော်ပြထားသော မည်သည့်အရွယ်အစား ထုတ်ကုန်ကို ထုတ်လုပ်နိုင်သည်။
|
ရှပ်အချင်း အပိုင်းအခြား ဃ f8 |
Groove အချင်း D H9 |
ကတုတ်ကျင်းအကျယ် L+0.2 |
တံဆိပ်အမြင့် L1 |
လုံးဝန်းသောထောင့်များ Rmax |
Radial clearance Smax |
ချမ်ဖာ Zmin |
O-ring ဝါယာကြိုးအချင်း d0 |
|
|
＜20MPA |
＜40MPA |
|||||||
|
၅~၂၁ |
d+4.5 |
4.5 |
4 |
0.4 |
0.25 |
0.15 |
4 |
2.4 |
|
၂၂~၃၉ |
d+6.5 |
6.2 |
5.6 |
0.4 |
0.25 |
0.2 |
5 |
3.5 |
|
၄၀~၁၅၄ |
d+10.4 |
9.8 |
8.9 |
0.5 |
0.3 |
0.2 |
7 |
5.7 |
|
155~1500 |
d+15.2 |
13.6 |
12 |
0.7 |
0.5 |
0.3 |
12 |
8.6 |
မှာယူခြင်း ဥပမာ RC07—80*90.4*9.8-PTFE3-R01
