ဖိအားမြင့်တံဆိပ်များကို အထူးပြုထုတ်လုပ်သူတစ်ဦးအနေဖြင့် Ruichen Sealing သည် "Foot-type Combined Seal" ကို ပေးဆောင်ပါသည်။ အလုံပိတ်လက်စွပ်တွင် အလွန်ကောင်းမွန်သော တက်ကြွလျော်ကြေးပေးနိုင်စွမ်းကို ပေးစွမ်းသည့် ပါးလွှာသော နှုတ်ခမ်းဖွဲ့စည်းပုံပါရှိသည်။ ၎င်း၏ထူးခြားသောခြေဖဝါးပုံသဏ္ဌာန်အလုံပိတ်မျက်နှာပြင်—သပ်ပုံသဏ္ဍာန်အစွန်းအထင်း—ပါဝင်ပြီး—ညစ်ညမ်းမှုကိုခံနိုင်ရည်ရှိစေပြီး ပွတ်တိုက်မှုကို လျှော့ချပေးသည်။ ဤအထူးပြုဒီဇိုင်းသည် ဖိအားခံနိုင်ရည်ကို သိသာထင်ရှားစွာ မြှင့်တင်ပေးသောကြောင့် ၎င်းသည် ဖိအားမြင့်ခြင်းနှင့် အလွန်ဖိအားမြင့်သည့် အသုံးချပရိုဂရမ်များအတွက် သင့်လျော်စေသည်။ မှတ်ချက်- ဤတံဆိပ်သည် ပိတ်ထားသော အပေါက်များတွင် တပ်ဆင်ရန်အတွက် မသင့်လျော်ပါ။
အင်ဂျင်နီယာစက်ပစ္စည်းဝယ်ယူသူများထံမှ ရွေးချယ်မှုနှင့် အစုလိုက်အမှာစာများနှင့်ပတ်သက်၍ စုံစမ်းမေးမြန်းမှုများကို ကြိုဆိုပါသည်။

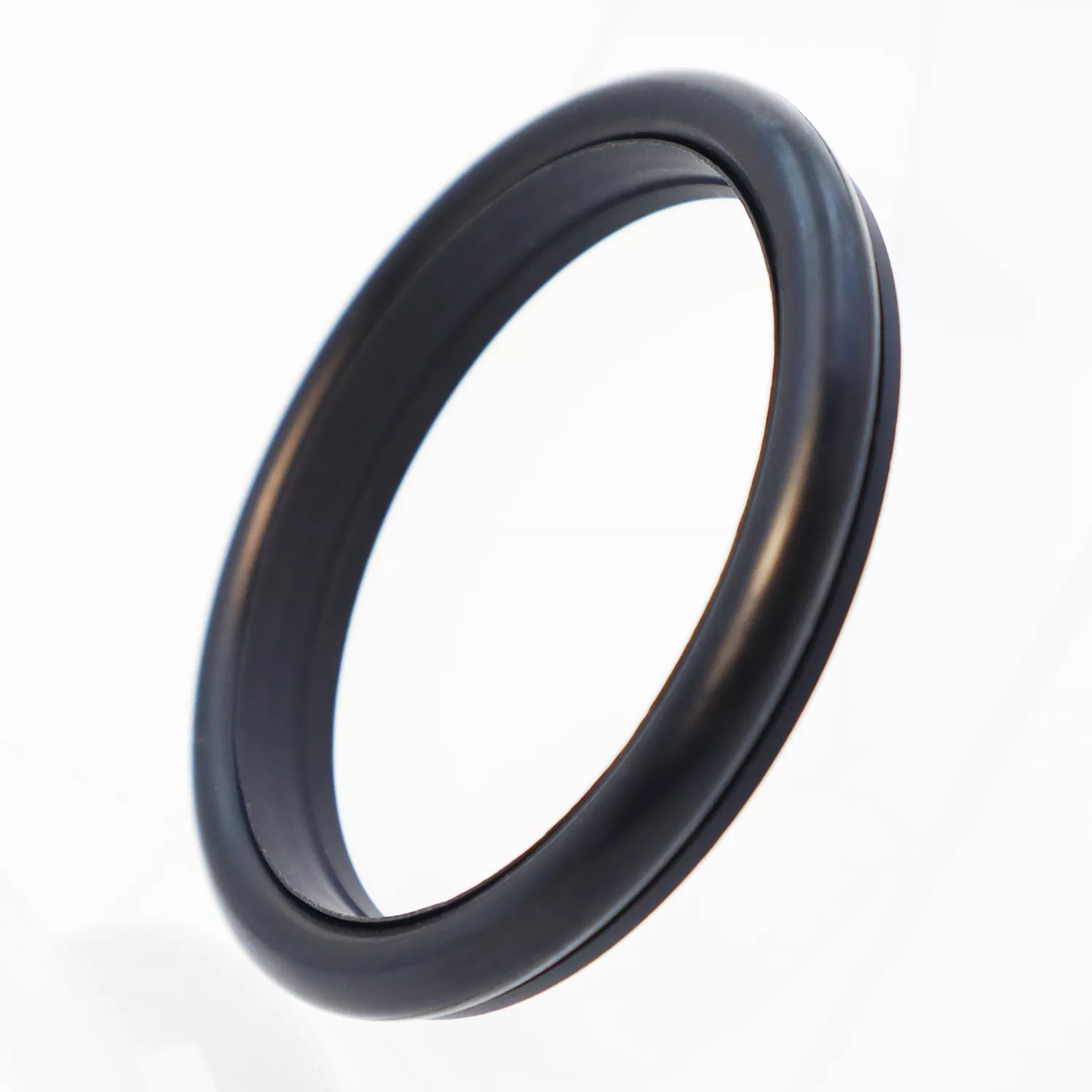

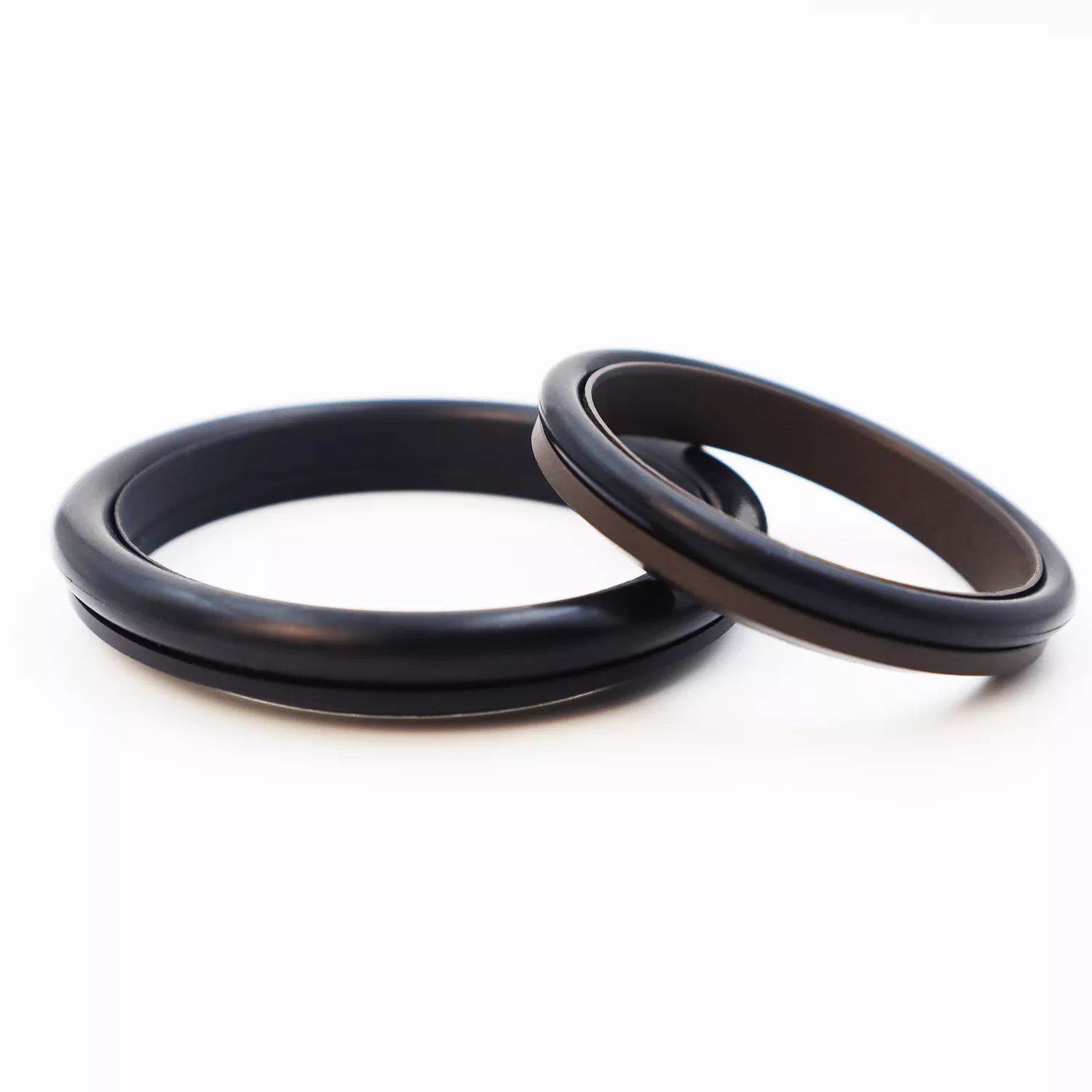

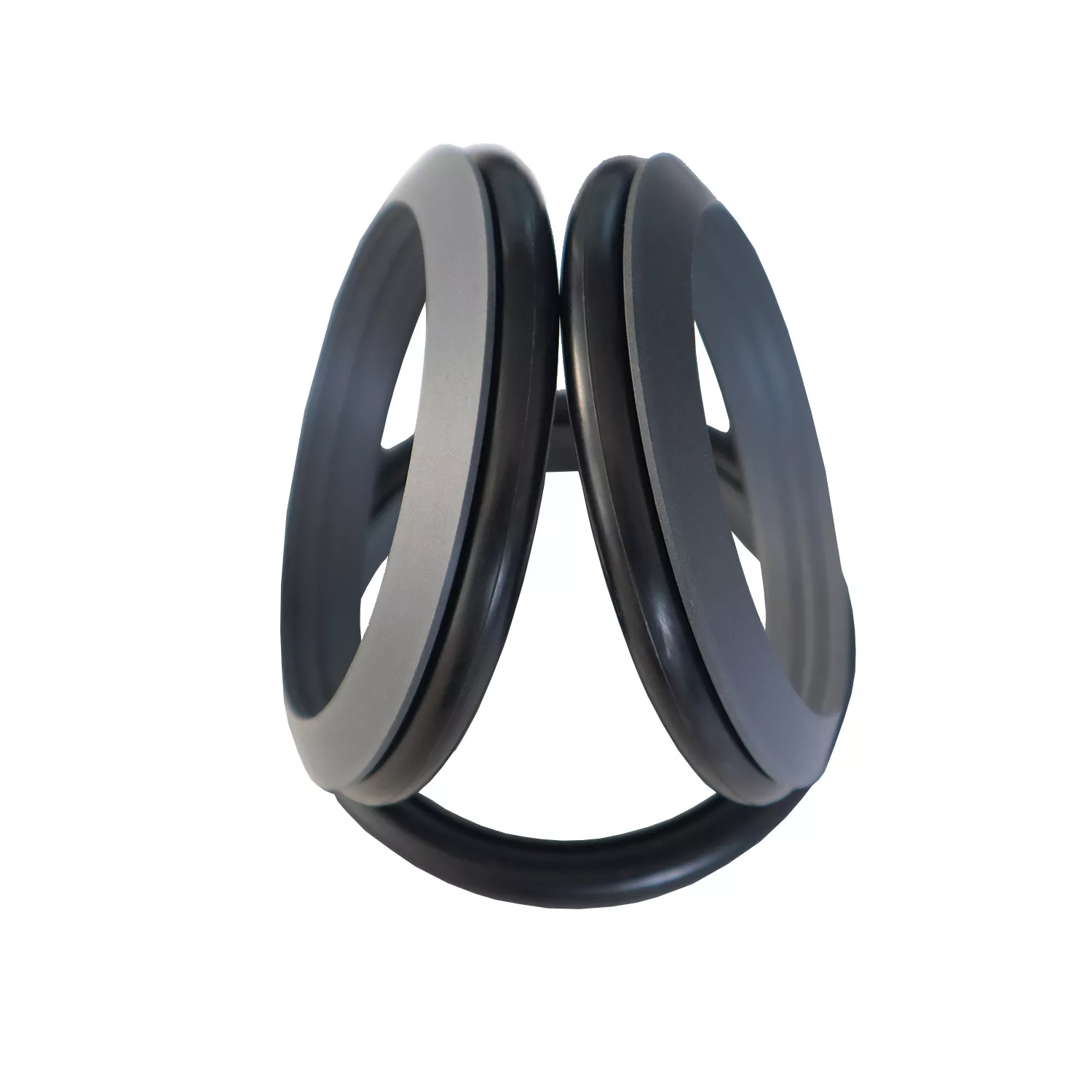

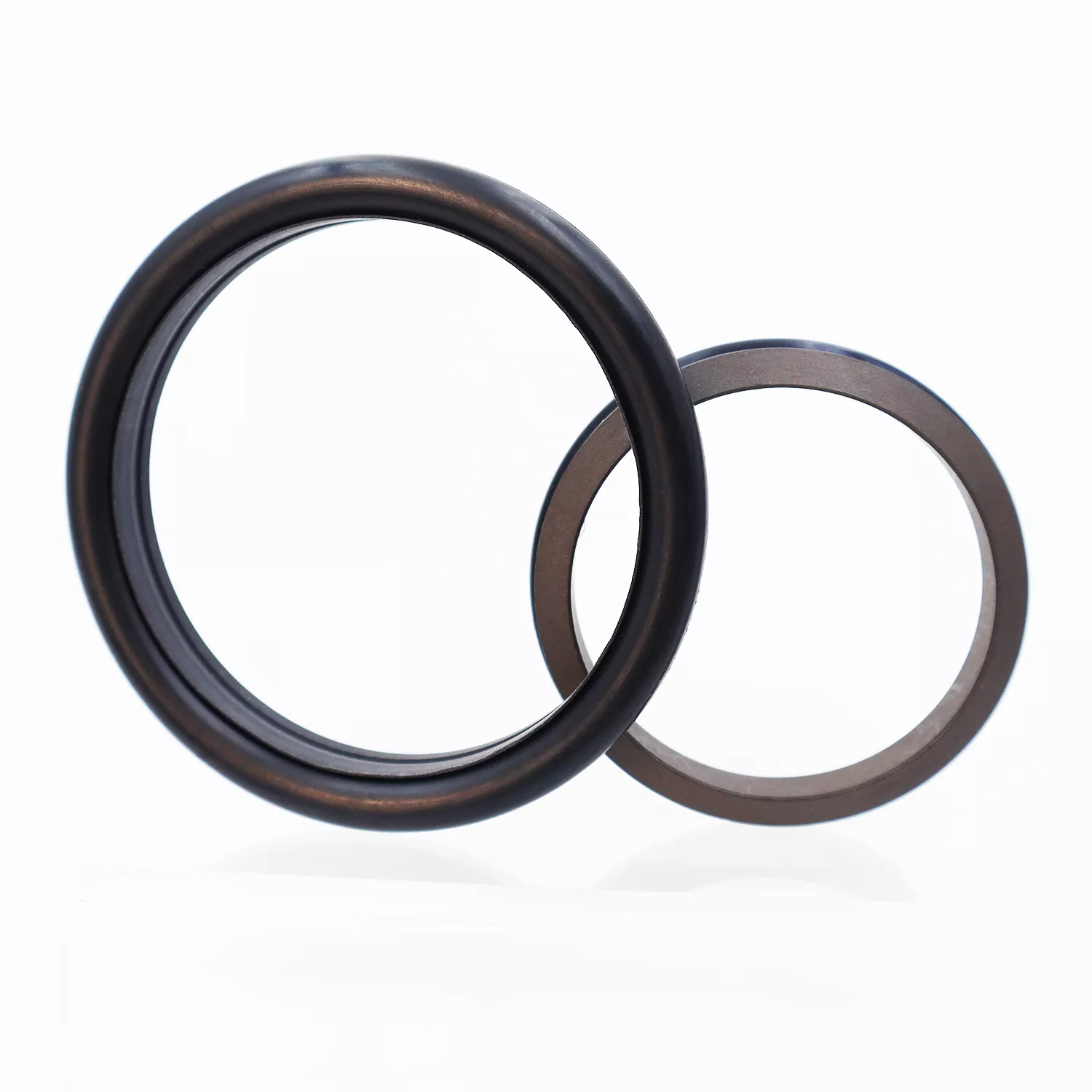

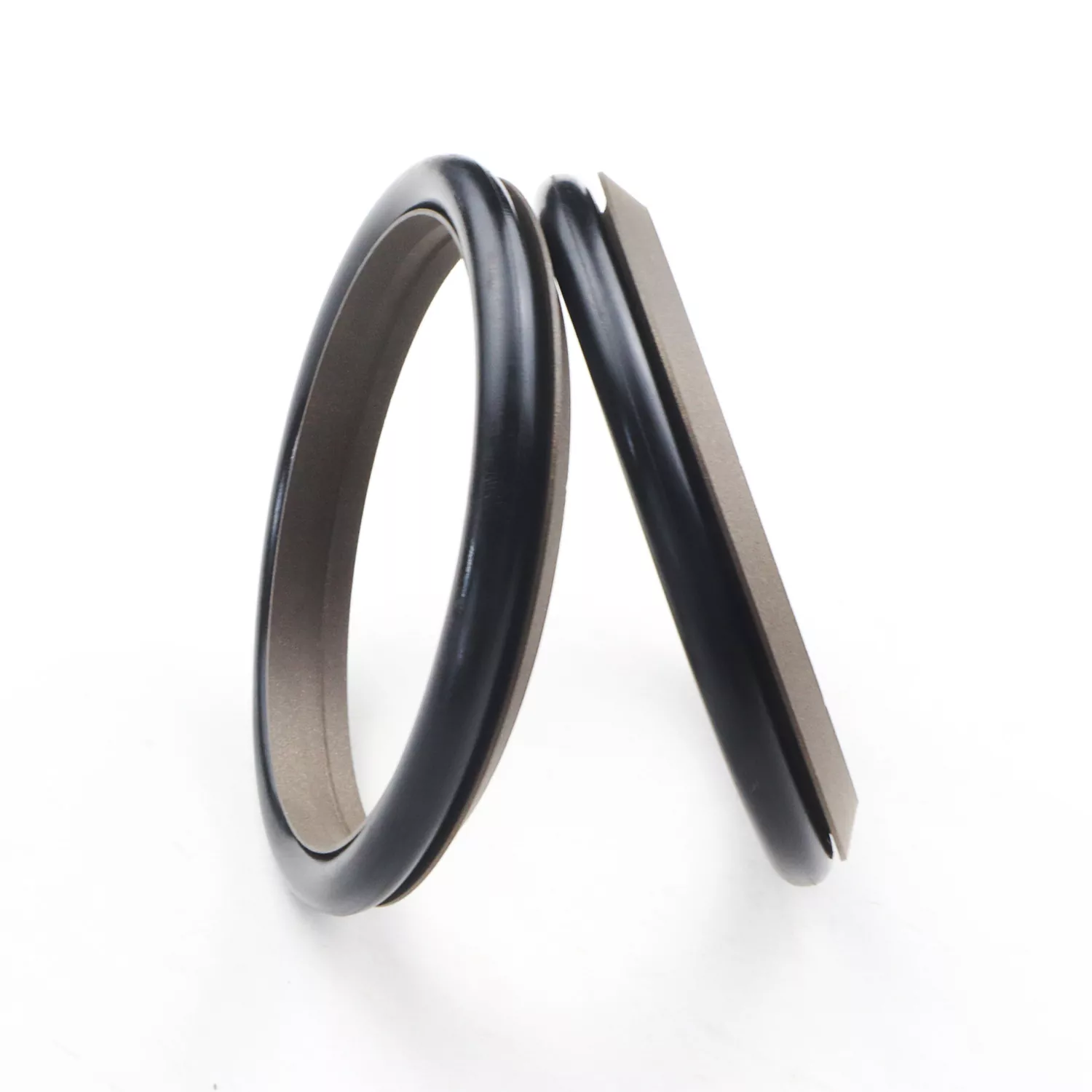

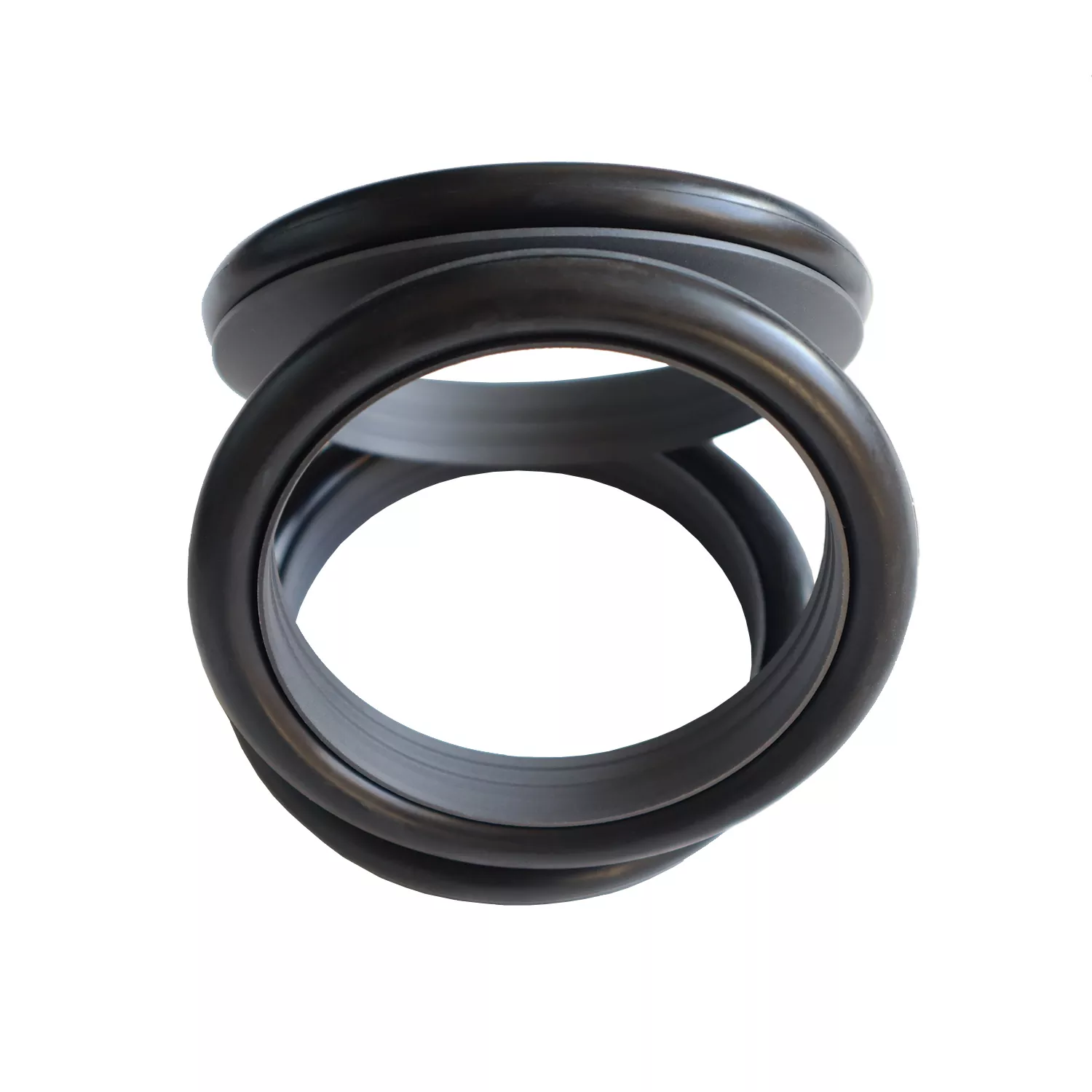

Foot-type Combined Seal တွင် ရော်ဘာ O-ring တစ်ခုနှင့် တွဲထားသည့် ခြေသဏ္ဍာန်တံဆိပ်ခတ်ကွင်း (PTFE သို့မဟုတ် PTFE ပေါင်းစပ်ထားသော) ပါဝင်ပါသည်။ ၎င်းကို ဟိုက်ဒရောလစ်နှင့် နယူးမက်တစ် ရောစပ်အသုံးပြုသည့် အက်ပလီကေးရှင်းများတွင် တစ်ကိုယ်တည်း တံဆိပ်ခတ်ခြင်းအတွက် ဒီဇိုင်းထုတ်ထားသည်။
၎င်းကို RC03 စီးရီးနှင့် RC04 စီးရီး (GB1235 စီးရီး O-rings ကိုအသုံးပြုသည်) တွင်ပါရှိသော O-ring ကို အခြေခံ၍ အမျိုးအစားခွဲခြားထားသည်။ တံဆိပ်ခတ်ခြင်းလက်စွပ်တွင် ပိုမိုကောင်းမွန်သော ရွေ့လျားမှုလျော်ကြေးငွေကို ပေးဆောင်သည့် ပါးလွှာသော နှုတ်ခမ်းဒီဇိုင်းကို ပါရှိသည်။ ခြေဖဝါးပုံသဏ္ဌာန် အလုံပိတ်မျက်နှာပြင်ပေါ်ရှိ သပ်ပုံသဏ္ဍာန်အပေါက်သည် ပွတ်တိုက်မှုကို လျှော့ချပေးကာ အလုံပိတ်ခိုင်မာမှုနှင့် ညစ်ညမ်းမှုကို ခံနိုင်ရည်ရှိစေပါသည်။ တည်ဆောက်ပုံဒီဇိုင်းသည် တံဆိပ်၏ဖိအားကို ကိုင်တွယ်နိုင်စွမ်းကို မြှင့်တင်ပေးပါသည်။ ယေဘူယျအားဖြင့် ၎င်းကို ပိတ်ထားသော grooves များတွင် ထည့်သွင်း၍မရပါ။
1. ဟိုက်ဒရောလစ်နှင့် pneumatic အသုံးချပရိုဂရမ်နှစ်ခုလုံးအတွက် သင့်လျော်သည်။
2. ဖိအားမြင့် နှင့် ဖိအားနည်းသော ပတ်ဝန်းကျင် နှစ်ခုလုံးတွင် ကောင်းမွန်သော တံဆိပ်ခတ်ခြင်း စွမ်းဆောင်ရည်
3. အနိမ့်ပွတ်တိုက်မှု; အနိမ့်ဆုံးစတင်-up ခံနိုင်ရည်နှင့်ချောမွေ့လှုပ်ရှားမှု; ညီမျှသော ရွေ့လျားမှုနှင့် တည်ငြိမ်သော ပွတ်တိုက်မှု၊ stick-slip effect မရှိပါ။
4. ရှည်လျားသောဝန်ဆောင်မှုဘဝ; ဆီမပါသော ချောဆီအသုံးပြုမှုများအတွက် သင့်လျော်သည်။
5. မြင့်မားသောဖိအားနှင့် အလွန်မြင့်မားသောဖိအား တံဆိပ်ခတ်ခြင်းလိုအပ်ချက်များကို ကိုင်တွယ်နိုင်စွမ်း
ကန့်သတ်တန်ဖိုးများကို တပြိုင်နက်တည်း မဖြစ်ပေါ်သင့်ပါ။
|
ဖိအား (MPa) |
အပူချိန် (°C) |
မြန်နှုန်း (m/s) |
မီဒီယာ |
|
≤100 |
-35 မှ +100 (NBR O-ring ပါသော) |
≤6 |
ဟိုက်ဒရောလစ်ဆီ၊ မီးခံနိုင်ရည်ရှိသောအရည်များ (HFA/HFB)၊ ဓာတ်ငွေ့စသည်တို့။ |
|
-20 မှ +180 (FKM O-ring ဖြင့်) |
1. တွဲဖက်အသုံးပြုနိုင်သော O-ring ပစ္စည်းများ- RO1 Nitrile Rubber (NBR)၊ RO2 Fluororubber (FKM) စသည်တို့ ပါဝင်ပါသည်။
2. တံဆိပ်ခတ်လက်စွပ်ပစ္စည်း: စံပစ္စည်း PTFE3; အခြားရရှိနိုင်သောရွေးချယ်မှုများ PTFE2၊ PTFE4 နှင့် အခြားစွမ်းဆောင်ရည်မြင့်ပစ္စည်းများ ပါဝင်သည်။

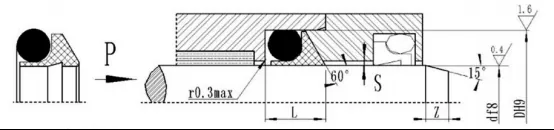

မှာယူမှုမော်ဒယ်- RC03—80x89x10-PTFE3-R01
မော်ဒယ် - Rod Diameter x Groove Diameter x Groove Width PTFE3 - ပြုပြင်ထားသော PTFE ပစ္စည်းကုဒ် R01 - O-ring ပစ္စည်းကုဒ်
ထုတ်ကုန်များကို သတ်မှတ်ချက်များဇယားတွင် ဖော်ပြထားသော မည်သည့်အရွယ်အစားဖြင့် ထုတ်လုပ်နိုင်သည်။
|
ဃ f8 |
D H9 |
L+0.2 |
Smax |
Zmin |
d0 |
|
|
<40MPA |
<60MPA |
|||||
|
၅~၁၇ |
d+4.7 |
5.2 |
0.25 |
0.15 |
4 |
2.65 |
|
၁၈~၃၉ |
d+6.2 |
6.6 |
0.25 |
0.2 |
5 |
3.55 |
|
၄၀~၁၀၈ |
d+9.0 |
10.0 |
0.3 |
0.2 |
7 |
5.30 |
|
၁၀၉~၆၇၀ |
d+12.0 |
13.2 |
0.35 |
0.25 |
10 |
7.00 |
|
၆၇၁~၉၉၉ |
d+14.6 |
15.8 |
0.5 |
0.3 |
12 |
8.6 |
|
၁၀၀၀-၁၆၀၀ |
ဃ+၁၈ |
17.4 |
0.6 |
0.4 |
15 |
10 |
|
>၁၆၀၀ |
d+21.2 |
22 |
0.7 |
0.6 |
20 |
12 |
မှတ်ချက်။ အလွန်မြင့်မားသောဖိအားတံဆိပ်ခတ်ခြင်းအတွက် Smax < 0.05 ။
2. ပိတ်ထားသော groove တည်ဆောက်ပုံ လိုအပ်ပါက ရုံးနှင့် တိုင်ပင်ပါ။
GB1235 O-rings နှင့် တွဲဖက်အသုံးပြုနိုင်သည်။ သတ်မှတ်ချက်ဇယားတွင်ဖော်ပြထားသော မည်သည့်အရွယ်အစားထုတ်ကုန်ကိုမဆို ထုတ်လုပ်နိုင်သည်။
|
ဃ f8 |
D H9 |
L+0.2 |
Smax |
Zmin |
d0 |
|
|
<40MPA |
<60MPA |
|||||
|
၅~၃၉ |
d+6.2 |
6.6 |
0.25 |
0.2 |
5 |
3.5 |
|
၄၀~၁၅၀ |
d+9.8 |
10.6 |
0.3 |
0.2 |
7 |
5.7 |
|
151~1500 |
d+14.6 |
15.8 |
0.5 |
0.3 |
12 |
8.6 |
