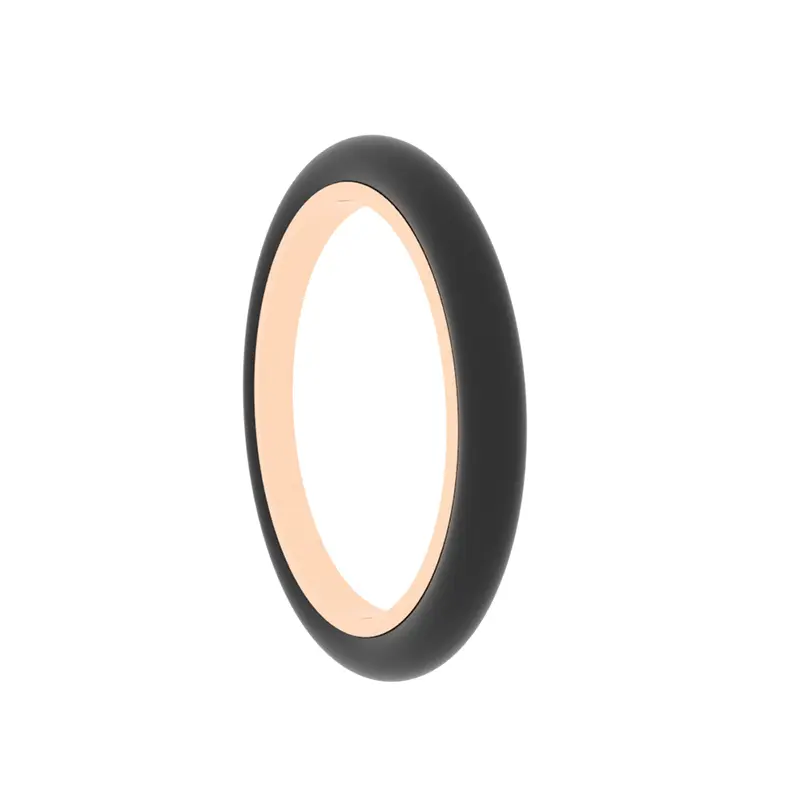

ကျွန်ုပ်တို့၏ Ruichen တံဆိပ်များသည်ဖိအားပေးမှုမြင့်မားသော Flime Seals တံဆိပ်များသည်ပိုမိုကောင်းမွန်သောထုတ်ကုန်စွမ်းဆောင်ရည်ကိုပေးရန်ဆန်းသစ်တီထွင်မှုဒီဇိုင်းကိုအသုံးပြုသည်။ Core သည်ဖြည့်ထားသောသို့မဟုတ်ပြုပြင်ထားသော PTFE ပစ္စည်းအထူးပုံဖော်ထားသောတံဆိပ်ခတ်ထားသောလက်စွပ်နှင့် o-shaped (ရာဘာ) ကွင်းနှင့် o-shaped (ရာဘာ) ကွင်းနှင့်ပြည့်စုံသောတံဆိပ်ခတ်ခြင်းနှင့်ရေဖိအားတံဆိပ်ခတ်ခြင်းနှင့်ရေဖိအားပေးမှုများပြုလုပ်ရန်လိုအပ်သည်။
မြင့်မားသောဖိအားများအဆုံးမျက်နှာပြင်အပိတ်များသည်သိသာထင်ရှားသည့်အသက်တာ,
ကွဲပြားခြားနားသောလုပ်ငန်းခွင်အခြေအနေများအရ, သင်ရွေးချယ်ရန်အတွက်ရွေးချယ်ရန်အတွက်အကောင်အထည်ဖော်သည့်မော်ဒယ်လ်များ (ညာဘက်ထောင့်တံဆိပ်ခတ်လက်စွပ်နှင့် O-shaped Ring and O-shaped Ring Ring Ring) ကို A နှင့် B အမျိုးအစားများကိုခွဲထားသည်။ RC2872 စီးရီး (C-shaped တံဆိပ်ခတ်လက်စွပ်နှင့် O-shaped Ring Ring Ring) သည် static ဖိအားတံဆိပ်ခတ်ခြင်းအတွက်သင့်တော်သည်။ RC2873 (RetForced routforced routforced routforced routforced routforced routforced round-rounding ring ring and yrawed Ring Ring Ring) ကိုအထူးပြုသည်။ RC2874 (Y-shaped Sealing Ring နှင့် O-shaped Ring Ring Ring) သည်အလွန်အမင်းဖိအားကိုတံဆိပ်ခတ်ခြင်းအားသေချာစေသည်။ RC2875 စီးရီးများ (ခြေဖဝါးပုံစံတံဆိပ်ခတ်လက်စွပ်နှင့် O-shaped Ring Ring Ring) ကို A နှင့် B အမျိုးအစားများအဖြစ်ခွဲခြားထားသည်။
အချို့သောအထူးပေါင်းစပ်မှုများသည်ပိုမိုမြင့်မားသောဖိအားများရရှိရန်အတွက်ပိုမိုကောင်းမွန်သောတံဆိပ်ခတ်ခြင်းနှင့်အလွန်အမင်းမြင့်မားသောဖိအားများကိုရရှိရန်အတွက် Pre-compression နှင့် flange structure ကိုအသုံးပြုသော O-Ring နှင့်အတူမော်ဒယ်လ်တံဆိပ်ခတ်ထားသောလက်အနေအထားများနှင့်ပြည့်နှက်နေသည်။ c-shaped နှင့်အားဖြည့်ထားသောမှန်ကန်သောထောင့်တံဆိပ်ခတ်ခြင်းများပေါင်းစပ်ခြင်းအတွက်တူညီသောလက်စွပ်များနှင့် o-rings များပေါင်းစပ်ခြင်းအတွက်တူညီသည်။
ထုတ်ကုန်အင်္ဂါရပ်များနှင့် application များ:

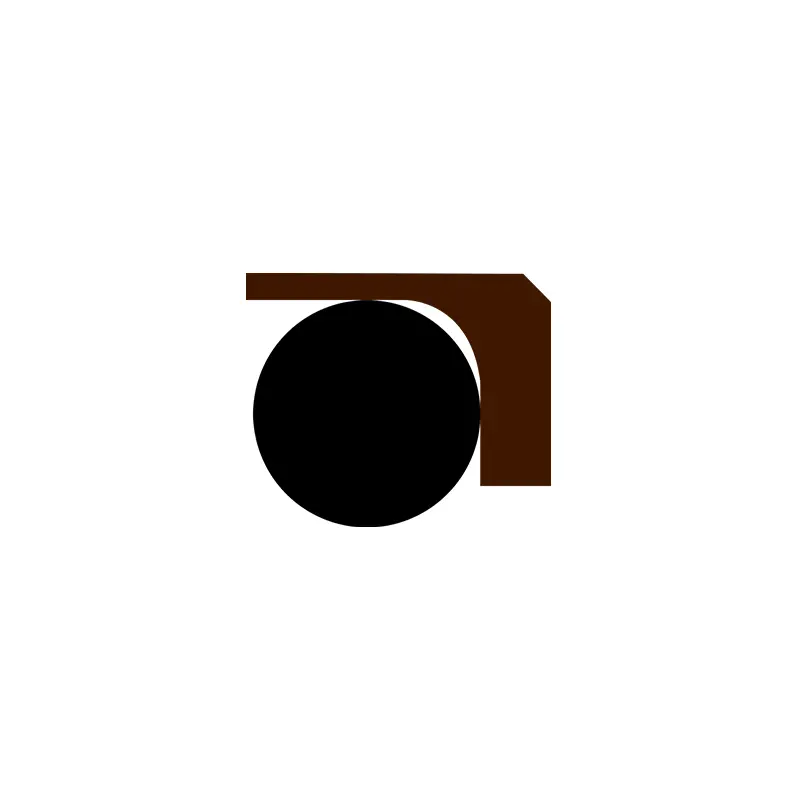

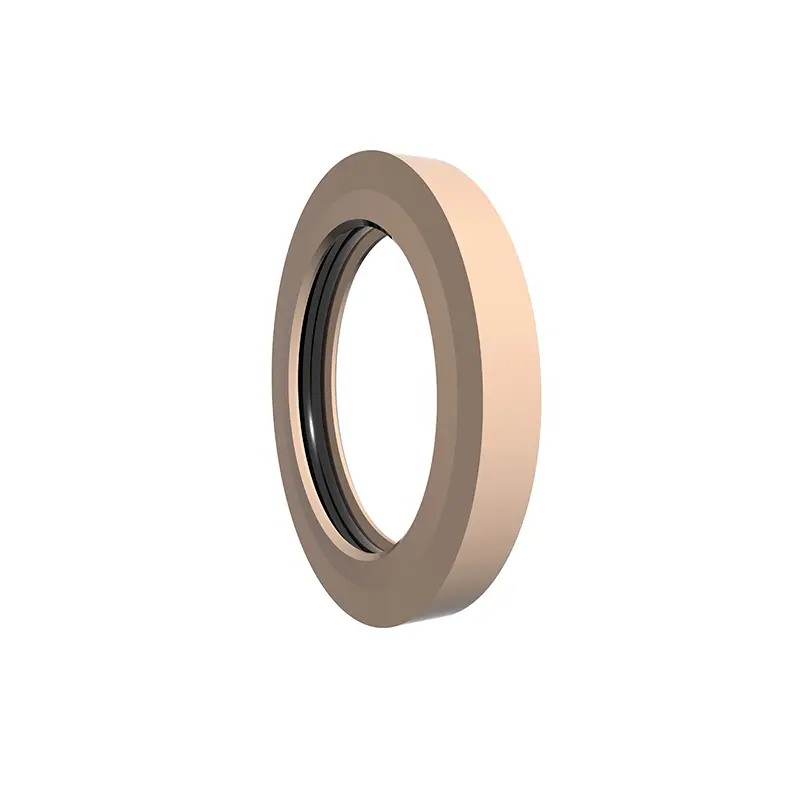

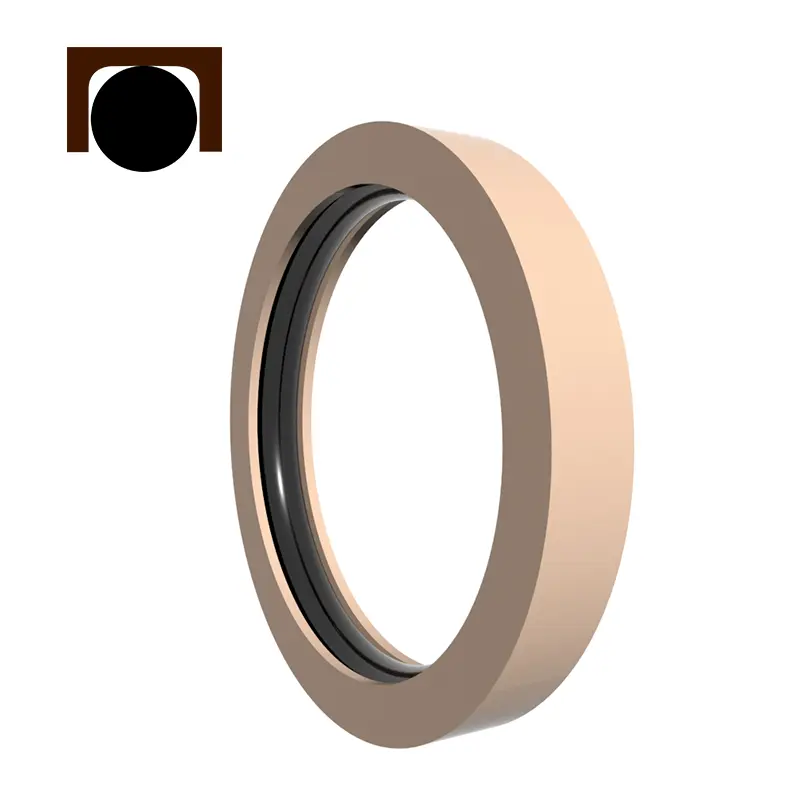

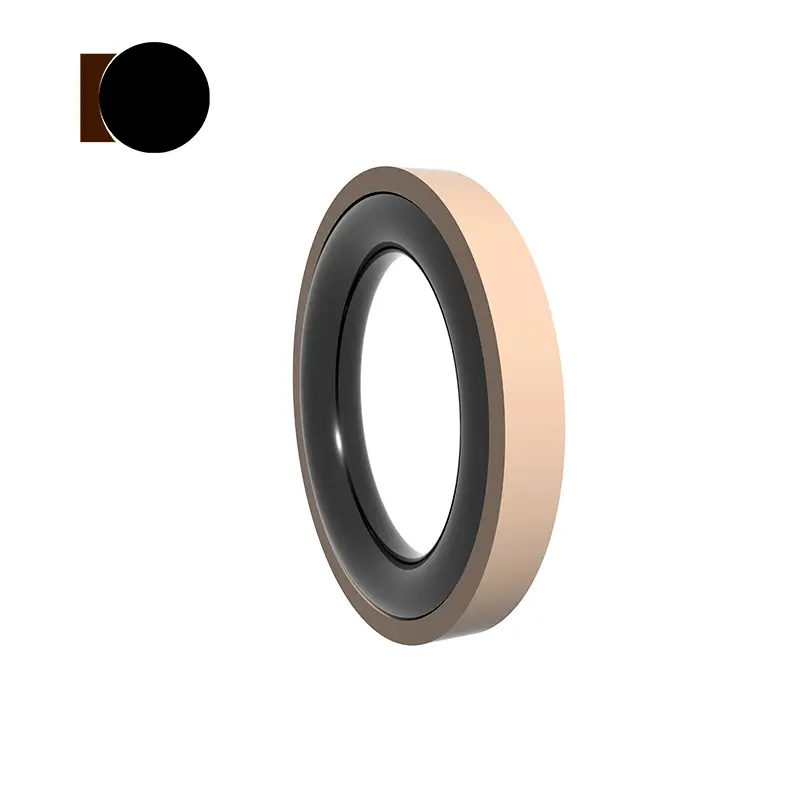

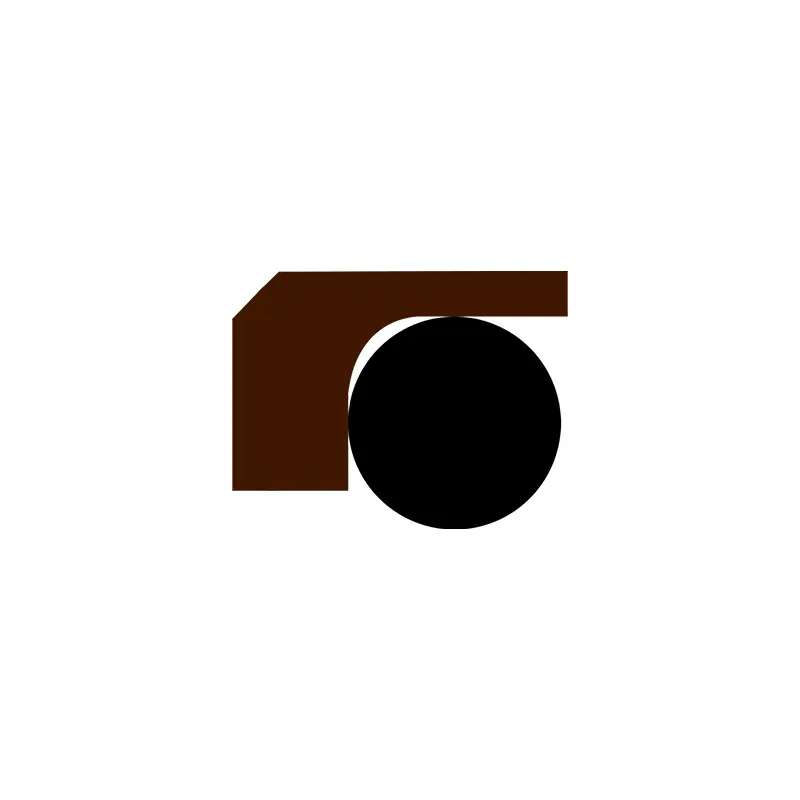

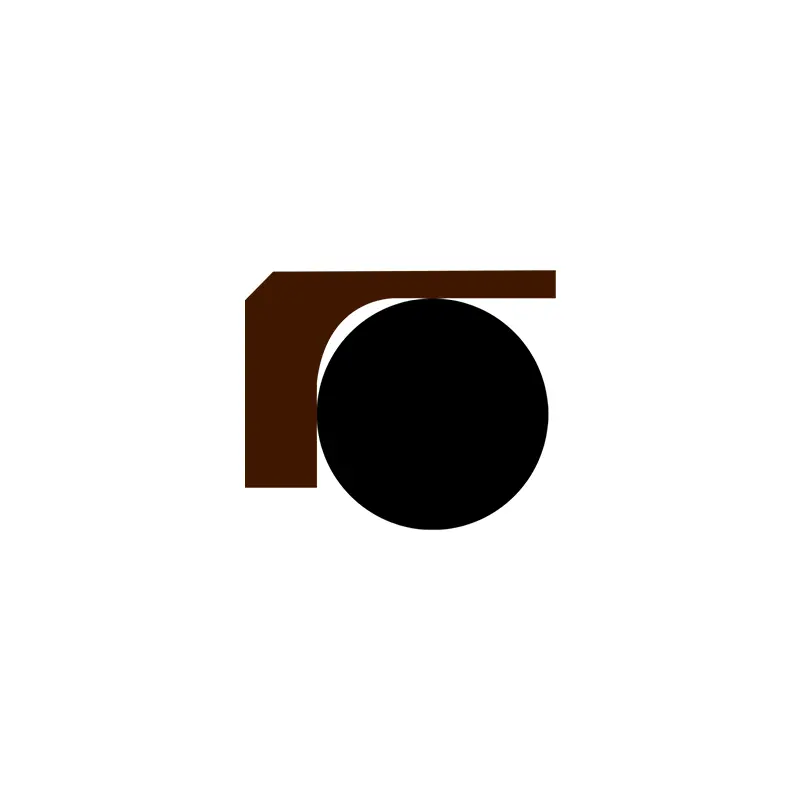

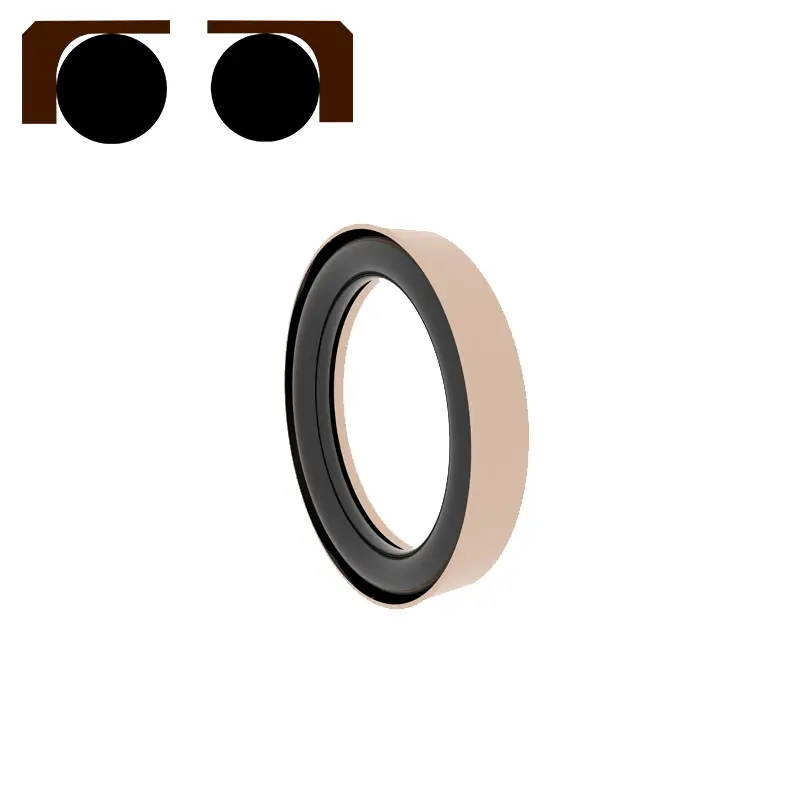

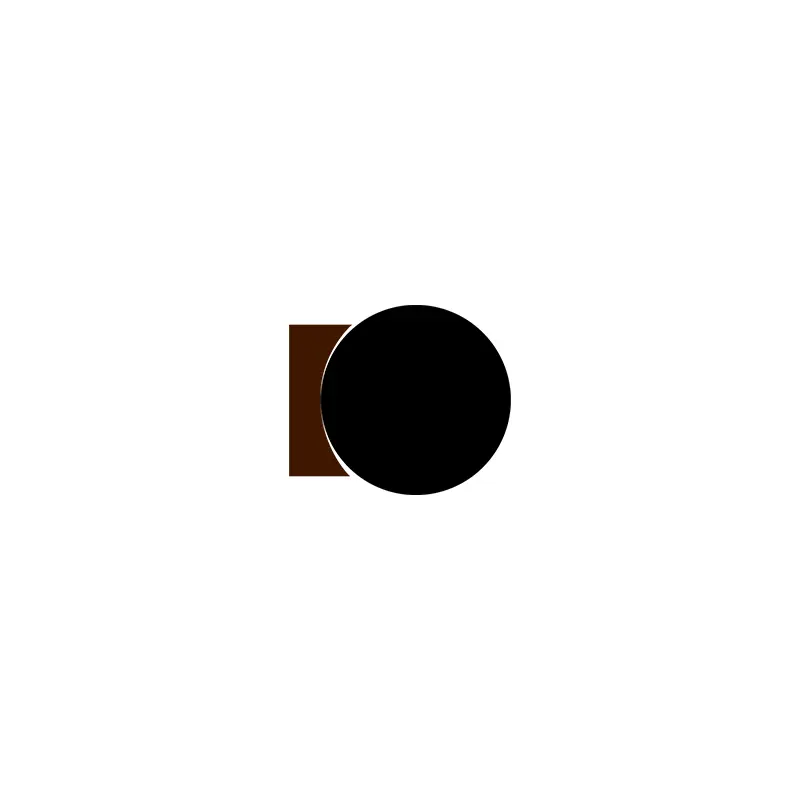

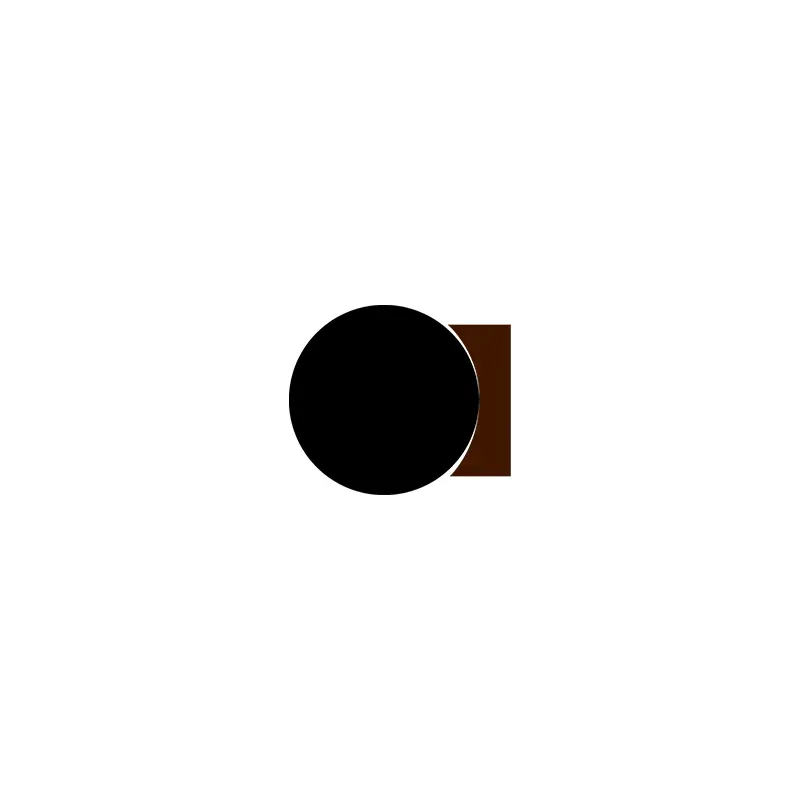

ဤတံဆိပ်ခတ်ခြင်းကို PTFE နှင့် O-Ring ဖြင့်ပြုလုပ်ထားသောညာဘက်ထောင့်တံဆိပ်ခတ်လက်စွပ်ဖြင့်ဖွဲ့စည်းထားသည်။ O-Ring သည်တံဆိပ်ခတ်ခြင်းကိုရရှိရန် clamping အင်အားကိုထုတ်လုပ်ရန် Pre-compressed ဖြစ်သည်။ တံဆိပ်ခတ်ထားသောအစွမ်းသတ္တိသည်ဖိအားပေးမှုအောက်တွင်ဖိအားပေးမှုများအောက်တွင်တိုးပွားလာသည်။ စလစ်လက်စွပ်ဘေးဘေးထွက်နံရိုးဖွဲ့စည်းပုံကိုကျင့်သုံးပြီးကတည်းက O-Ring ကိုညှစ်ထုတ်ပြီးဖိအားမြင့်မားမှုကိုခံရပ်နိုင်လိမ့်မည်မဟုတ်ပါ။

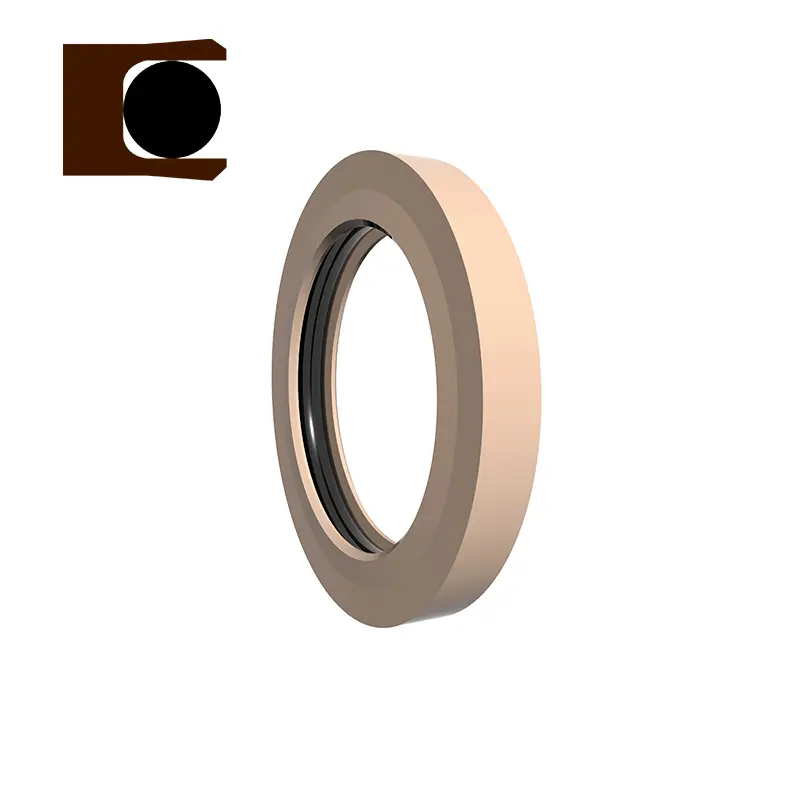

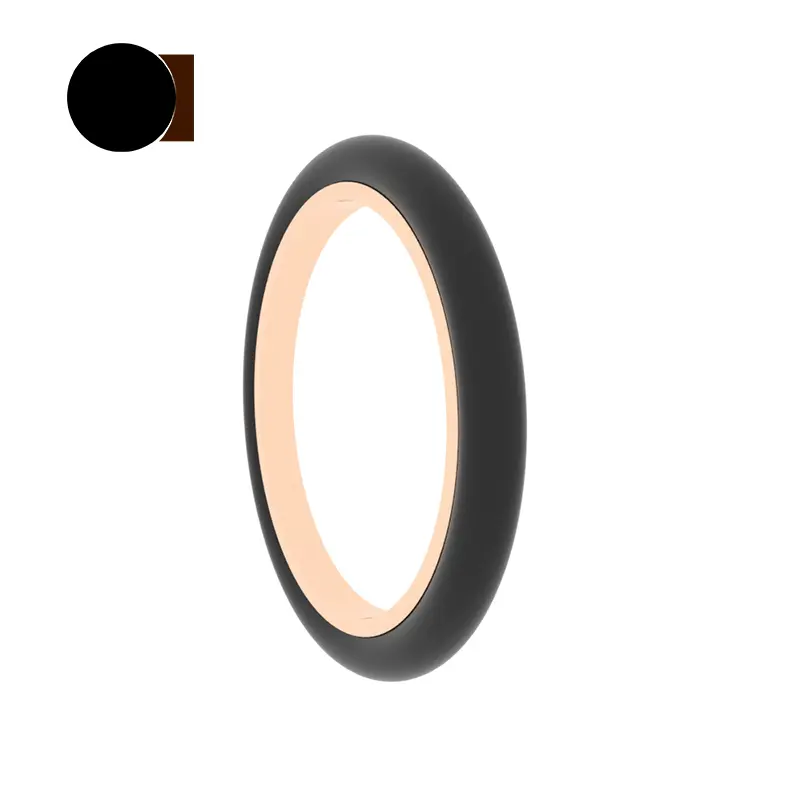

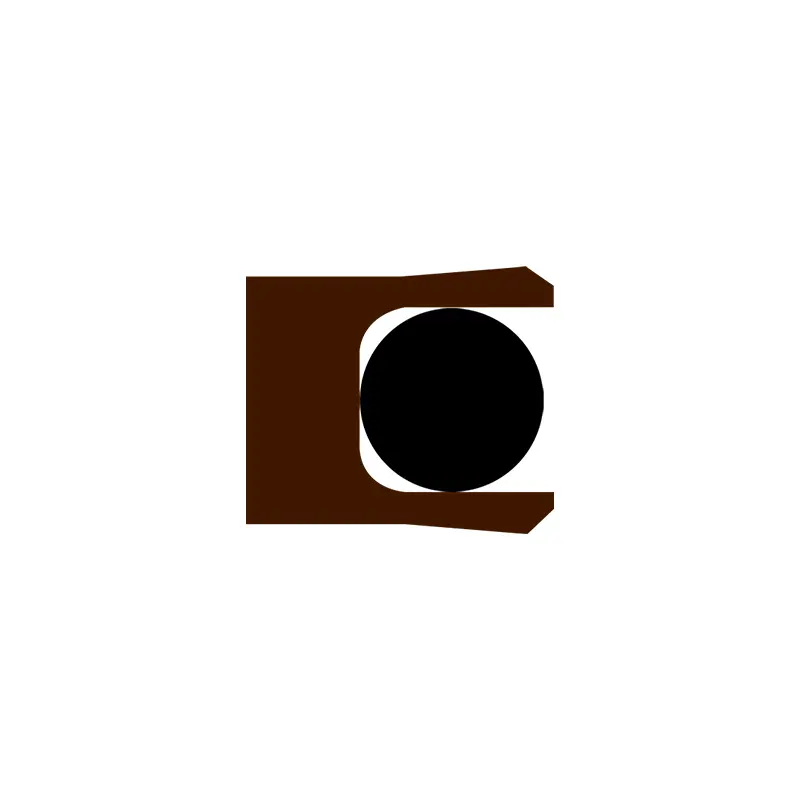

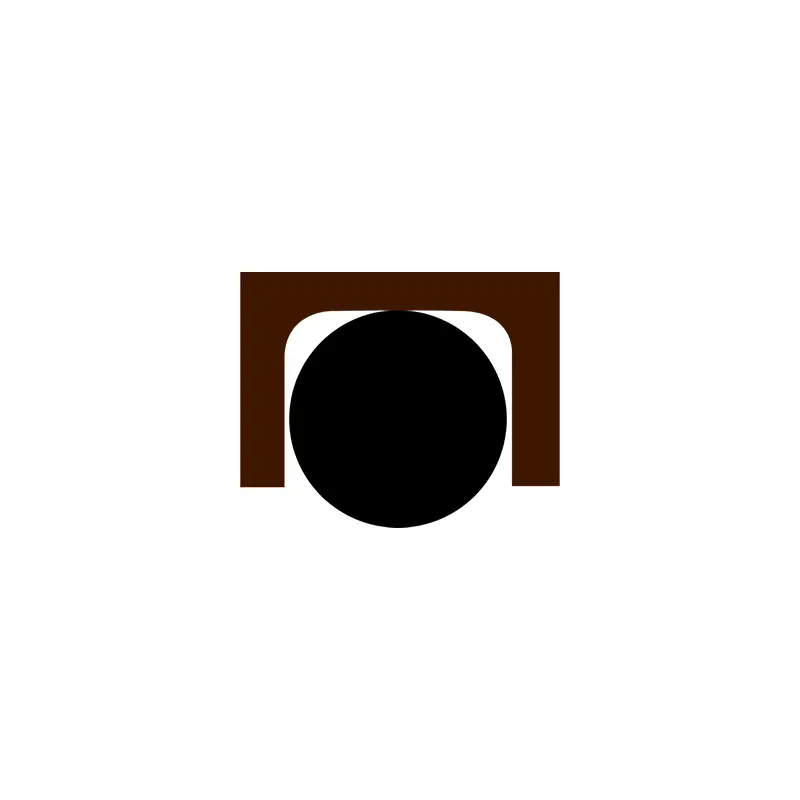

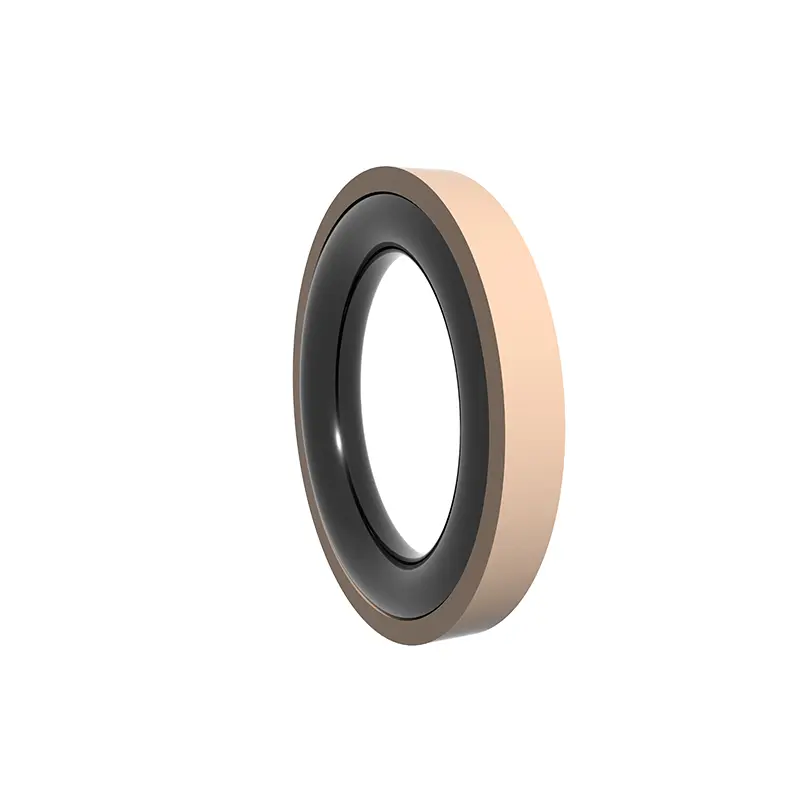

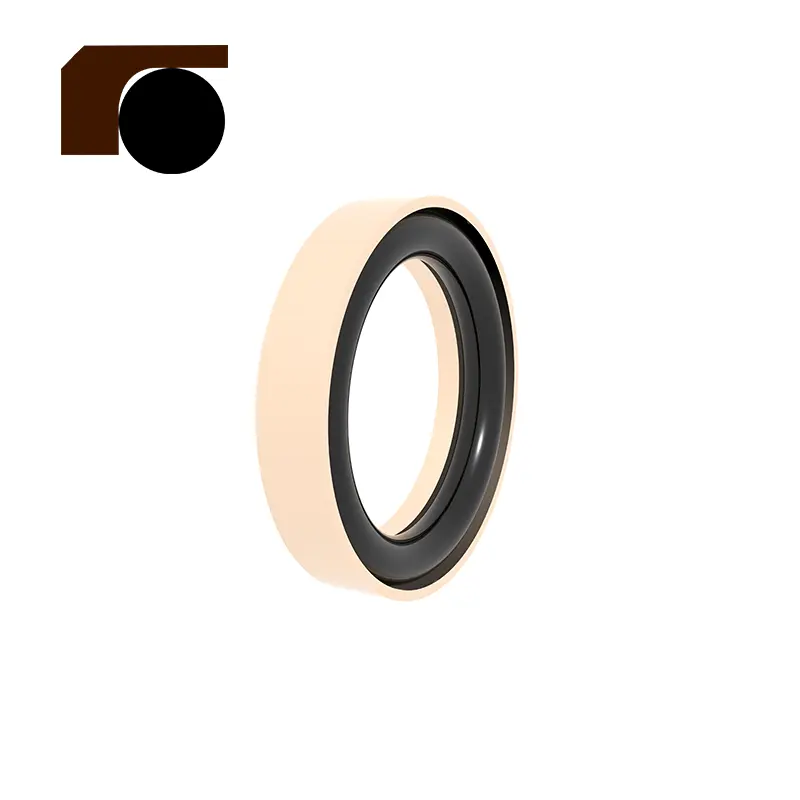

ဤတံဆိပ်ခတ်ခြင်းကို PTFE C-shaped တံဆိပ်ခတ်လက်စွပ်နှင့် o-ring တစ်ခုဖြင့်ဖွဲ့စည်းထားသည်။ O-Ring သည်တံဆိပ်ခတ်ခြင်းကိုရရှိရန် clamping အင်အားကိုထုတ်လုပ်ရန် Pre-compressed ဖြစ်သည်။ တံဆိပ်ခတ်ထားသောအစွမ်းသတ္တိသည်ဖိအားပေးမှုအောက်တွင်ဖိအားပေးမှုများအောက်တွင်တိုးပွားလာသည်။ စလစ်ဗိုင်းအစင်းသည်နှစ်ဖက်သတ်နံရိုးဖွဲ့စည်းပုံကိုအတည်ပြုသောကြောင့် O-Ring ကိုညှစ်ထုတ်ပြီးမြင့်မားသောဖိအားကိုခံနိုင်ရည်ရှိသည်။
rc2873
RC2874

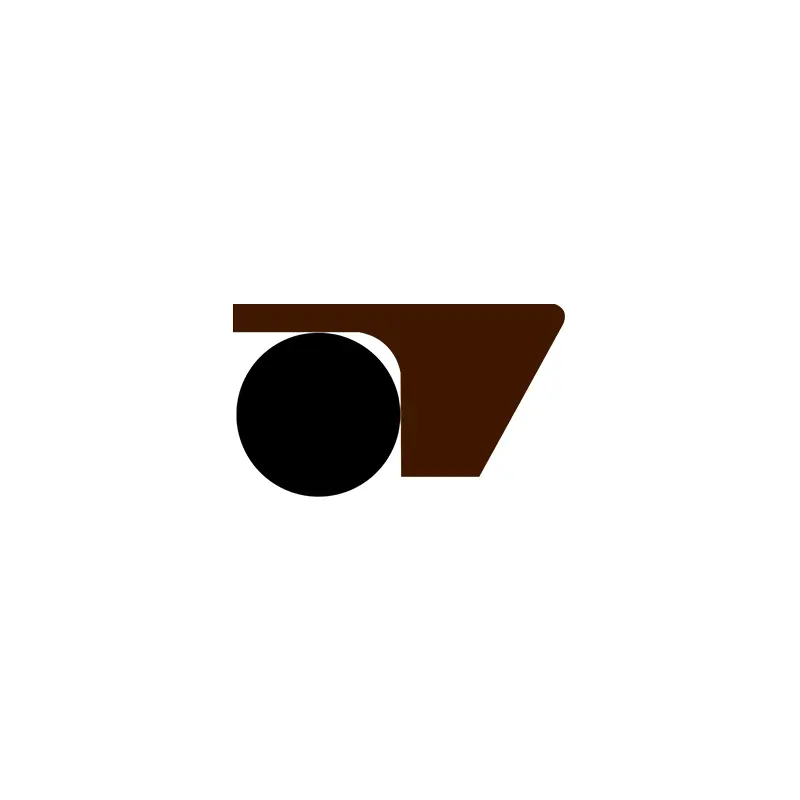

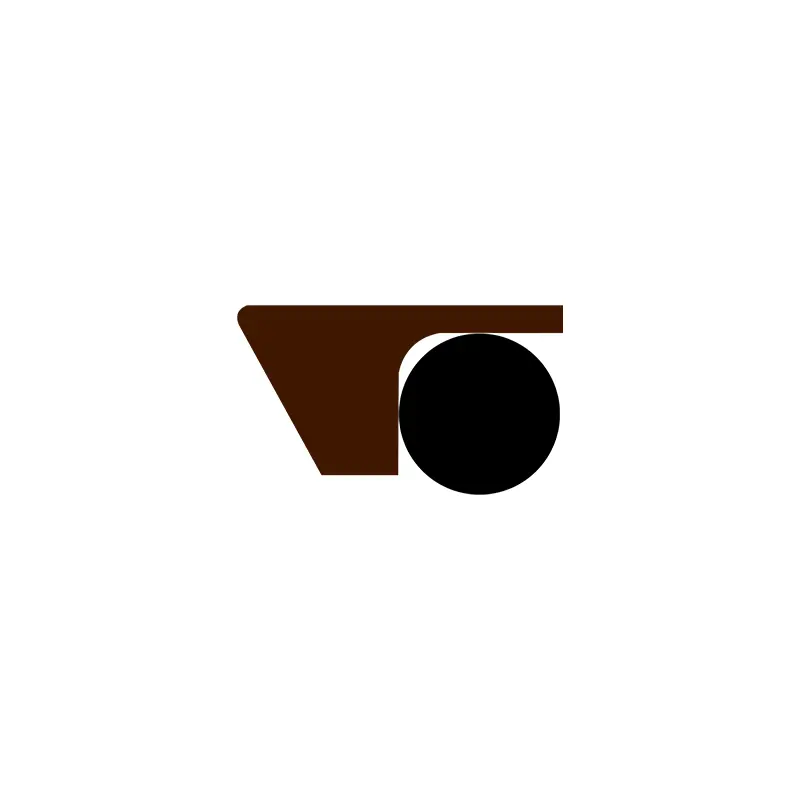

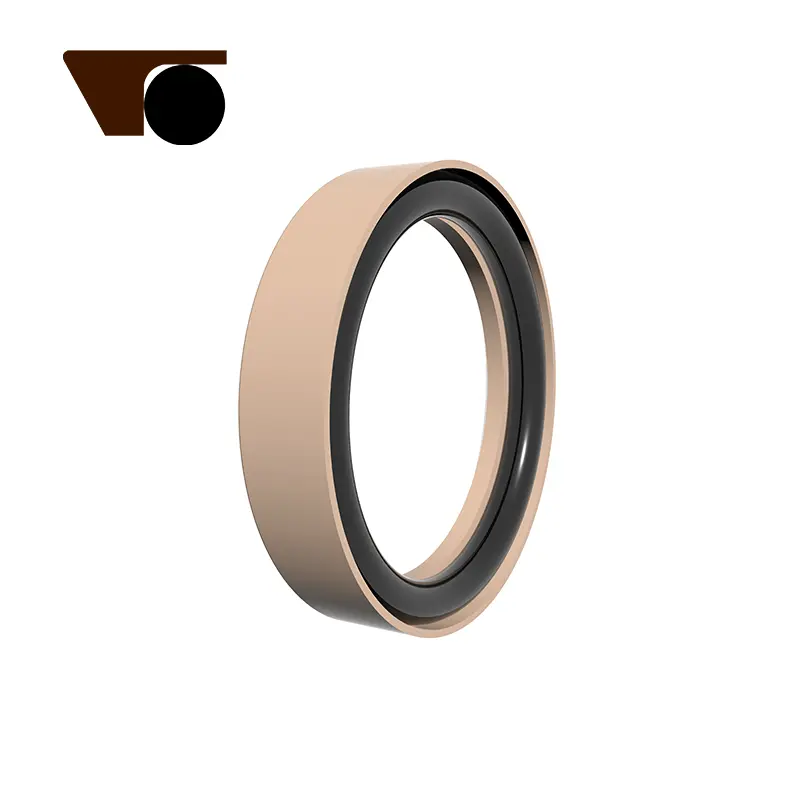

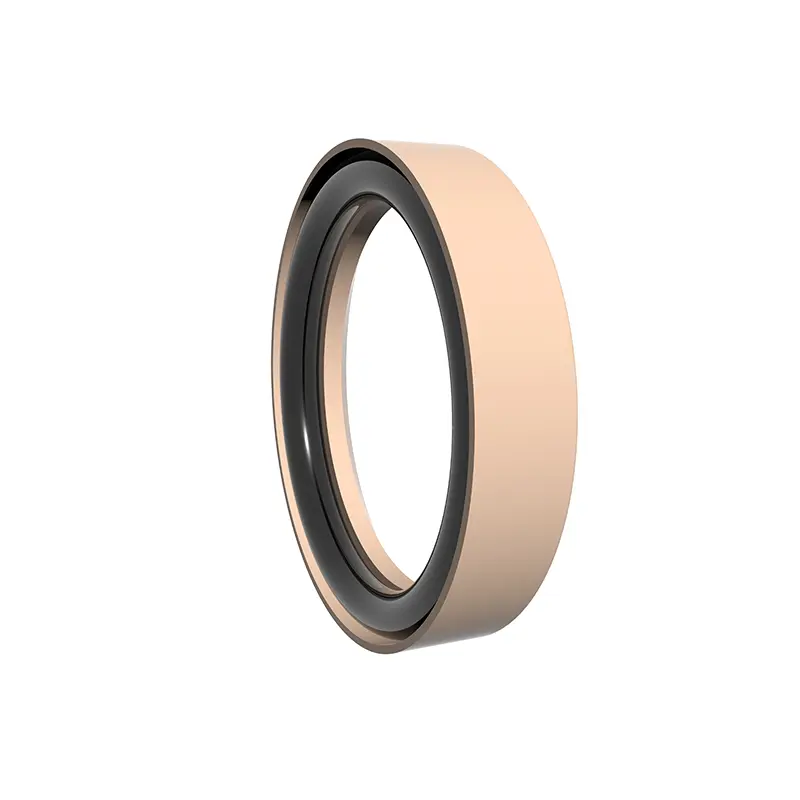

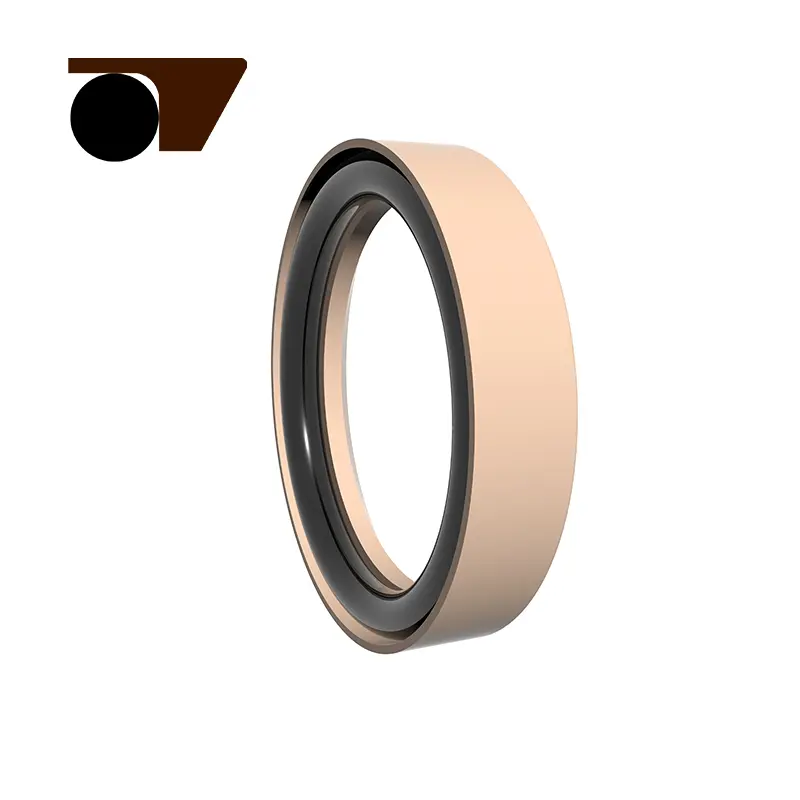

ဤတံဆိပ်ခတ်ထားသောခြေဆွံ့သောတံဆိပ်ခတ်ထားသောလက်စွပ်တစ်ခုဖြင့်ပြုလုပ်ထားသော ptfe ပစ္စည်းနှင့် O-Ring ဖြင့်ပြုလုပ်ထားသောခြေချောင်းတံဆိပ်ခတ်ကွင်းဖြင့်ဖွဲ့စည်းထားသည်။ O-Ring သည်တံဆိပ်ခတ်ခြင်းကိုရရှိရန် clamping အင်အားကိုထုတ်လုပ်ရန် Pre-compressed ဖြစ်သည်။ တံဆိပ်ခတ်ထားသောအစွမ်းသတ္တိသည်ဖိအားပေးမှုအောက်တွင်ဖိအားပေးမှုများအောက်တွင်တိုးပွားလာသည်။ စလစ်လက်စွပ်သည်ခြေထောက်ပုံသဏ် chef ာတိုက်ဖွဲ့စည်းပုံကိုလက်ခံသောကြောင့် O-Ring ကိုညှစ်ထုတ်ပြီးမြင့်မားပြီးအလွန်အမင်းမြင့်မားသောဖိအားကိုခံနိုင်ရည်ရှိသည်။
သတ်မှတ်ချက်များ:

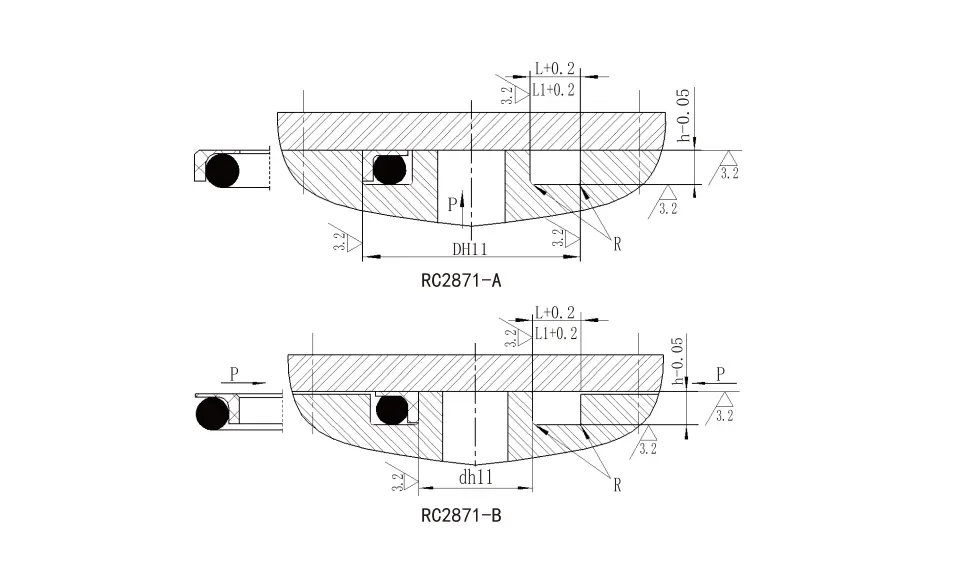

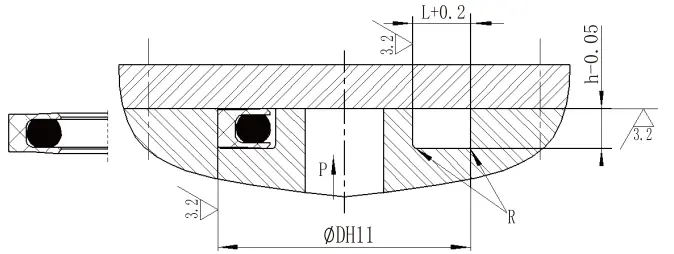

| RC2871 - အတွင်းပိုင်းဖိအားအမျိုးအစားသတ်မှတ်ချက်များ (Parameter Range အတွင်းရှိအသေးစိတ်အချက်အလက်များအားလုံးရရှိနိုင်သည်) | |||||
| အပြင်ဘက်အချင်းအကွာအဝေး h11 |
groove အတိမ်အနက် h-0.05 |
groove အကျယ် L+0.2 |
groove အကျယ်
l1 + 0.2 ဖိအား> 80mpa |
ဝိုင်းထောင့် rmax |
o-ring ဝါယာကြိုးအချင်း dO |
| 12 ~ 30 | 2.35 | 4.5 | 6.8 | 0.4 | 2.65 |
| 31 ~ 50 | 3.10 | 5.6 | 8.0 | 0.4 | 3.55 |
| 51 ~ 127 | 4.65 | 7.6 | 11.0 | 0.5 | 5.30 |
| 128 ~ 499 | 6.25 | 10.2 | 12.6 | 0.6 | 7.00 |
| 500 ~ 1600 | 7.50 | 12.5 | 15.0 | 0.7 | 8.60 |
| RC2871-B ပြင်ပဖိအားပေးမှုအမျိုးအစားများ (parameter range အတွင်းရှိအသေးစိတ်အချက်အလက်များအားလုံးရရှိနိုင်သည်) | |||||
| အပြင်ဘက်အချင်းအကွာအဝေး dh11 | groove အတိမ်အနက် h-0.05 |
groove အကျယ် L+0.2 |
groove အကျယ် l1 + 0.2 ဖိအား> 80mpa |
ဝိုင်းထောင့် rmax | o-ring ဝါယာကြိုးအချင်း dO |
| 5 ~ 30 | 2.35 | 4.5 | 6.8 | 0.4 | 2.65 |
| 31 ~ 50 | 3.10 | 5.6 | 8.0 | 0.4 | 3.55 |
| 51 ~ 127 | 4.65 | 7.6 | 11.0 | 0.5 | 5.30 |
| 128 ~ 499 | 6.25 | 10.2 | 12.6 | 0.6 | 7.00 |
| 500 ~ 1600 | 7.50 | 12.5 | 15.0 | 0.7 | 8.60 |

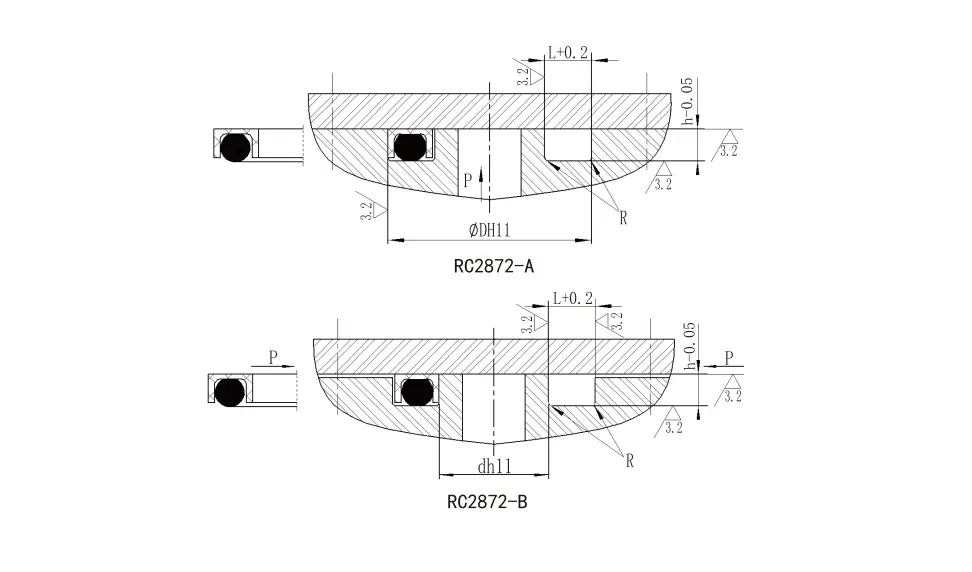

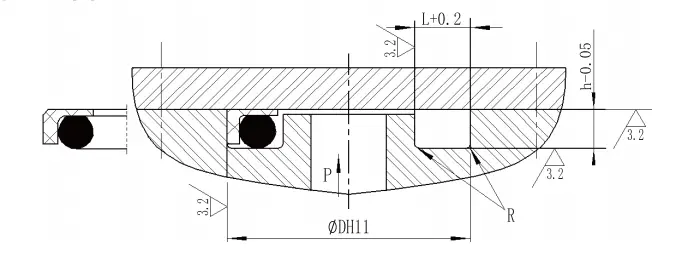

| RC2872 - ပြည်တွင်းဖိအားအမျိုးအစားသတ်မှတ်ချက်များ (Parameter Range အတွင်းရှိအသေးစိတ်အချက်အလက်များအားလုံးရရှိနိုင်ပါသည်) | ||||
| အပြင်ဘက်အချင်းအကွာအဝေး h11 |
groove အတိမ်အနက် h-0.05 |
groove အကျယ် L+0.2 |
ဝိုင်းထောင့် rmax |
o-ring ဝါယာကြိုးအချင်း dO |
| 15 ~ 30 | 2.35 | 5.5 | 0.4 | 2.65 |
| 31 ~ 50 | 3.10 | 6.6 | 0.4 | 3.55 |
| 51 ~ 127 | 4.65 | 9.6 | 0.5 | 5.30 |
| 128 ~ 499 | 6.25 | 11.7 | 0.6 | 7.00 |
| 500 ~ 1600 | 7.5 | 13.6 | 0.7 | 8.60 |
| RC2872-B ပြင်ပဖိအားပေးမှုအမျိုးအစားများ (parameter range အတွင်းရှိအသေးစိတ်အချက်အလက်များအားလုံးရရှိနိုင်ပါသည်) | ||||
| အပြင်ဘက်အချင်းအကွာအဝေး h11 |
groove အတိမ်အနက် h-0.05 |
groove အကျယ် L+0.2 |
ဝိုင်းထောင့် R |
o-ring ဝါယာကြိုးအချင်း dO |
| 5 ~ 30 | 2.35 | 5.5 | 0.4 | 2.65 |
| 31 ~ 50 | 3.10 | 6.6 | 0.4 | 3.55 |
| 51 ~ 127 | 4.65 | 9.6 | 0.5 | 5.30 |
| 128 ~ 499 | 6.25 | 11.7 | 0.6 | 7.00 |
| 500 ~ 1600 | 7.50 | 13.6 | 0.7 | 8.60 |
| အပြင်ဘက်အချင်းအကွာအဝေး IE11 |
groove အတိမ်အနက် h-0.05 |
groove အကျယ် L+0.2 |
ဝိုင်းထောင့် rmax |
o-ring ဝါယာကြိုးအချင်း dO |
| 15 ~ 28 | 2.80 | 5.5 | 0.4 | 2.65 |
| 29 ~ 54 | 3.55 | 6.6 | 0.4 | 3.55 |
| 55 ~ 128 | 5.30 | 9.1 | 0.5 | 5.30 |
| 129 ~ 499 | 7.20 | 11.8 | 0.6 | 7.00 |
| 500 ~ 1600 | 8.50 | 13.8 | 0.7 | 8.60 |
| အပြင်ဘက်အချင်းအကွာအဝေး IE11 |
groove အတိမ်အနက် h-0.05 |
groove အကျယ် L+0.2 |
ဝိုင်းထောင့် rmax |
o-ring ဝါယာကြိုးအချင်း dO |
| 15 ~ 26 | 3.4 | 5.5 | 0.4 | 2.65 |
| 27 ~ 50 | 4.2 | 6.6 | 0.4 | 3.55 |
| 51 ~ 127 | 6.1 | 9.1 | 0.5 | 5.30 |
| 128 ~ 499 | 8.0 | 11.8 | 0.6 | 7.00 |
| 500 ~ 1600 | 9.5 | 15.5 | 0.7 | 8.60 |
| RC2875 - ပြည်တွင်းဖိအားအမျိုးအစားအသေးစိတ်သတ်မှတ်ချက်များ (Parameter Range အတွင်းရှိအသေးစိတ်အချက်အလက်များအားလုံးရရှိနိုင်သည်) | |||||
| အပြင်ဘက်အချင်းအကွာအဝေး h11 |
groove အတိမ်အနက် h-0.05 |
groove အကျယ် L+0.2 |
groove အကျယ် l1 + 0.2 ဖိအား> 100MPA |
ဝိုင်းထောင့် rmax |
o-ring ဝါယာကြိုးအချင်း dO |
| 17 ~ 50 | 3.1 | 6.6 | 8.6 | 0.4 | 3.55 |
| 51 ~ 127 | 4.6 | 10.0 | 12.0 | 0.5 | 5.30 |
| 128 ~ 499 | 6.3 | 13.2 | 15.2 | 0.6 | 7.00 |
| 500 ~ 1600 | 7.5 | 15.8 | 17.8 | 0.7 | 8.60 |
| RC2875-B ပြင်ပဖိအားပေးမှုအမျိုးအစားများ (Parameter range အတွင်းရှိအသေးစိတ်အချက်အလက်များအားလုံးရရှိနိုင်သည်) | |||||
| အပြင်ဘက်အချင်းအကွာအဝေး h11 |
groove အတိမ်အနက် h-0.05 |
groove အကျယ် L+0.2 |
groove အကျယ် l1 + 0.2 ဖိအား> 100MPA |
ဝိုင်းထောင့် rmax |
o-ring ဝါယာကြိုးအချင်း dO |
| 5 ~ 40 | 3.1 | 6.6 | 8.6 | 0.4 | 3.55 |
| 41 ~ 127 | 4.6 | 10.0 | 12.0 | 0.5 | 5.30 |
| 128 ~ 499 | 6.3 | 13.2 | 15.2 | 0.6 | 7.00 |
| 500 ~ 1600 | 7.5 | 15.8 | 17.8 | 0.7 | 8.60 |
| မြင့်မားသောဖိအား end flange seals သက်ဆိုင်သောလုပ်ငန်းခွင်အခြေအနေများ | ||||
| ဘေးတိုက်ပုံ | ပုံစံ | ဖိနှိပ်ခြင်း (MPA) |
အပူချိန် (℃) | စာနယ်ဇင်းများ |
 |
rc2871-a | ≤300 | -35 + 100 (O-Ring NBR နှင့်ကိုက်ညီခြင်း) | ဟိုက်ဒရောလစ်ရေနံ, emulsion, ရေ, ဓာတ်ငွေ့စသည်။ |
| -20 ~ + 200 (o-ring fkm ကိုက်ညီခြင်း) | ||||
 |
RC2871-B | ≤300 | -35 + 100 (O-Ring NBR နှင့်ကိုက်ညီခြင်း) | ဟိုက်ဒရောလစ်ရေနံ, emulsion, ရေ, ဓာတ်ငွေ့စသည်။ |
| -20 ~ + 200 (o-ring fkm ကိုက်ညီခြင်း) | ||||
 |
RC2872-a | ≤100 | -35 + 100 (O-Ring NBR နှင့်ကိုက်ညီခြင်း) | ဟိုက်ဒရောလစ်ရေနံ, emulsion, ရေ, ဓာတ်ငွေ့စသည်။ |
| -20 ~ + 200 (o-ring fkm ကိုက်ညီခြင်း) | ||||
 |
rc2872 -b | ≤100 | -35 + 100 (O-Ring NBR နှင့်ကိုက်ညီခြင်း) | ဟိုက်ဒရောလစ်ရေနံ, emulsion, ရေ, ဓာတ်ငွေ့စသည်။ |
| -20 ~ + 200 (o-ring fkm ကိုက်ညီခြင်း) | ||||
 |
rc2873 | ≤200 | -35 + 100 (O-Ring NBR နှင့်ကိုက်ညီခြင်း) | ဟိုက်ဒရောလစ်ရေနံ, emulsion, ရေ, ဓာတ်ငွေ့စသည်။ |
| -20 ~ + 200 (o-ring fkm ကိုက်ညီခြင်း) | ||||
 |
RC2874 | ≤300 | -35 + 100 (O-Ring NBR နှင့်ကိုက်ညီခြင်း) | ဟိုက်ဒရောလစ်ရေနံ, emulsion, ရေ, ဓာတ်ငွေ့စသည်။ |
| -20 ~ + 200 (o-ring fkm ကိုက်ညီခြင်း) | ||||
 |
rc2875-a | ≤300 | -35 + 100 (O-Ring NBR နှင့်ကိုက်ညီခြင်း) | ဟိုက်ဒရောလစ်ရေနံ, emulsion, ရေ, ဓာတ်ငွေ့စသည်။ |
| -20 ~ + 200 (o-ring fkm ကိုက်ညီခြင်း) | ||||
 |
RC2875-B | ≤300 | -35 + 100 (ကိုက်ညီသည့်စတုဂံလက်စွပ် NBR) | ဟိုက်ဒရောလစ်ရေနံ, emulsion, ရေ, ဓာတ်ငွေ့စသည်။ |
| -20 ~ + 200 (ကိုက်ညီသောစတုဂံ FKM) | ||||
 |
rc2879-a | 105 | -35 + 100 (ကိုက်ညီသည့်စတုဂံလက်စွပ် NBR) | ဟိုက်ဒရောလစ်ရေနံ, emulsion, ရေ, ဓာတ်ငွေ့စသည်။ |
| -20 ~ + 200 (o-ring fkm ကိုက်ညီခြင်း) | ||||
 |
RC2875-B | 105 | -35 + 100 (O-Ring NBR နှင့်ကိုက်ညီခြင်း) -20 ~ + 200 (o-ring fkm ကိုက်ညီခြင်း) |
ဟိုက်ဒရောလစ်ရေနံ, emulsion, ရေ, ဓာတ်ငွေ့စသည်။ |
