မြင့်မားသောဖိအားတံဆိပ်ခတ်လမ်းညွှန်ဒြပ်စင်

ကျွန်ုပ်တို့၏မြင့်မားသောဖိအားတံဆိပ်ခတ်လမ်းညွှန်ဒြပ်စင်သည်အမျိုးအစားအမျိုးမျိုးရှိသည်။

Support Ring သည်ဟိုက်ဒရောလစ်ဆလင်ဒါ၏အရေးကြီးသောအခြေခံအစိတ်အပိုင်းဖြစ်သည်။ Ruichen Seal သည်အပြည်ပြည်ဆိုင်ရာလျှောစီးချုပ်တံဆိပ်ခတ်ခြင်းနှင့်နူးညံ့သိမ်မွေ့သောပံ့ပိုးမှုပုံစံဖွံ့ဖြိုးတိုးတက်ရေးနှင့်ကိုက်ညီစေရန်အထည်အားဖြည့်ဖိအားလက်စွပ် (ခါးပတ်) ကိုအောင်မြင်စွာတီထွင်နိုင်ခဲ့သည်။ နှစ်ပေါင်းများစွာလေ့ကျင့်ပြီးနောက်အရည်အသွေးသည်အလားတူနိုင်ငံခြားထုတ်ကုန်များထက်ကျော်လွန်ပြီးအသုံးပြုသူများကကောင်းစွာလက်ခံရရှိခဲ့သည်။ အဆိုပါစွမ်းဆောင်ရည်စားပွဲပေါ်မှာကိုကိုးကားရန်အသုံးပြုနိုင်ပါသည်။

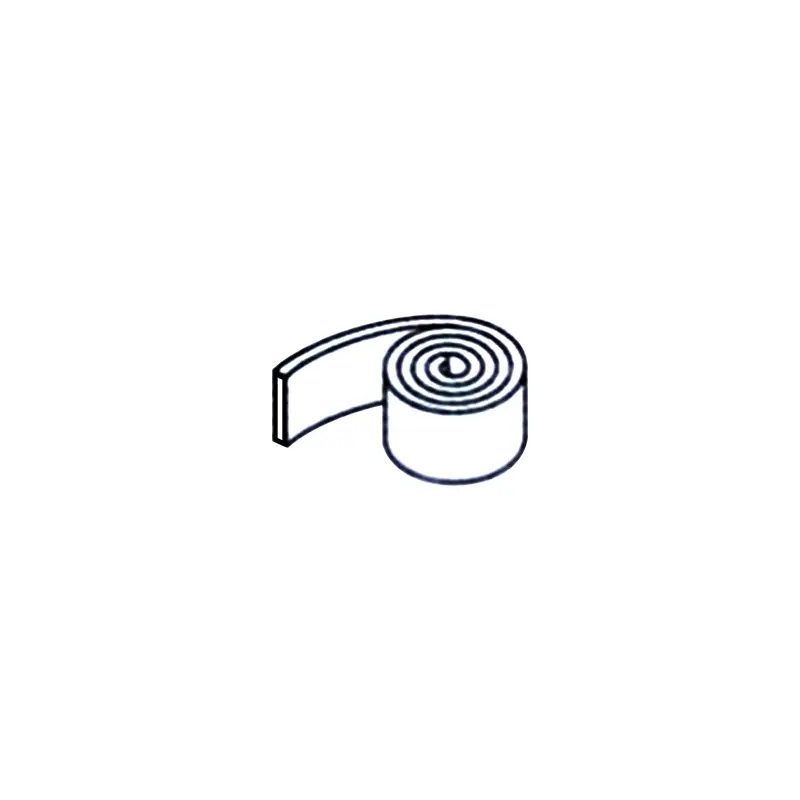

RC1081 အားဖြည့် PolytetsytraethyleterGelege လမ်းညွှန်များအရ RC1081 ကိုအားဖြည့်သွင်းထားသည့် Polytettraethylene Guide Belt သည် PTFE အမှုန့်များနှင့်အတူကြေးဆီမှုန့်ကိုဖြည့်စွက်ထားသည်။ RC1082 အထည် - အားဖြည့် Phenolic လမ်းညွှန်ခါးပတ်သည် phenolic clit-constorced ပစ္စည်းများကိုမွေးစားသည်။ နှစ် ဦး စလုံးသည်အလှိမ့်များကိုဖြန့်ဝေရန်နှင့်တပ်ဆင်ရန်လွယ်ကူပြီးသတ္တုအဆက်အသွယ်ကိုရှောင်ရှားနိုင်ပြီး၎င်းကိုရှောင်ရှားနိုင်သည်။ RCS နှင့် RCT လမ်းညွှန်ကွင်းများသည်ပစ္စတင်လှံတံနှင့်ပစ္စတင်များအတွက်အသုံးပြုသည်။

0 တ်ဆင်တတ်သောကွင်းများသည်ပစ္စတင်သို့မဟုတ်ပစ္စတင်လှံတံကို Hydraulic ဆလင်ဒါ၌တိကျစွာလမ်းညွှန်ခြင်းနှင့်သတ္တုအဆက်အသွယ်တားဆီးနိုင်သော radial အင်အားကိုစုပ်ယူသည်။ Metal We We Wear Rings နှင့်နှိုင်းယှဉ်လျှင် Metallic Wear ကွင်းများသည် 0 တ်ဆင်ခြင်းမခံရဘဲသတ္တုအဆက်အသွယ်များကိုရှောင်ကြဉ်ခြင်း, သူတို့ကျယ်ပြန့်အသုံးပြုကြသည်။ ၎င်းတို့အနက်အထည် - အားဖြည့်ဖိအားနှင့် PTFE လမ်းညွှန်ကွင်းများသည် On-site ဖြတ်တောက်ခြင်းနှင့်အသုံးပြုရန်အဆင်သင့်ဖြစ်သည့်အမျိုးအစားများတွင်ရရှိနိုင်သည်။

GFAI ကို GFAI သည်ပစ္စတင်လှံတံများကိုပစ္စတင်ချောင်းများဖြင့်ထောက်ပံ့ခြင်း, လမ်းညွှန်ခြင်း, GFI ကိုပစ္စတင်လှံတံများကိုလည်းထောက်ပံ့ခြင်းနှင့်လမ်းညွှန်အခန်းကဏ် playing မှပါ 0 င်သည်။ GFA ကိုပစ္စယများထောက်ပံ့ခြင်းနှင့်လမ်းညွှန်ပေးခြင်းတို့အတွက်အသုံးပြုသည်။ ဤထုတ်ကုန်များသည် Hydraulic Cylinders ကိုကူညီသည်။

ထုတ်ကုန်အင်္ဂါရပ်များနှင့် application များ:

အမှာစာမှာ -

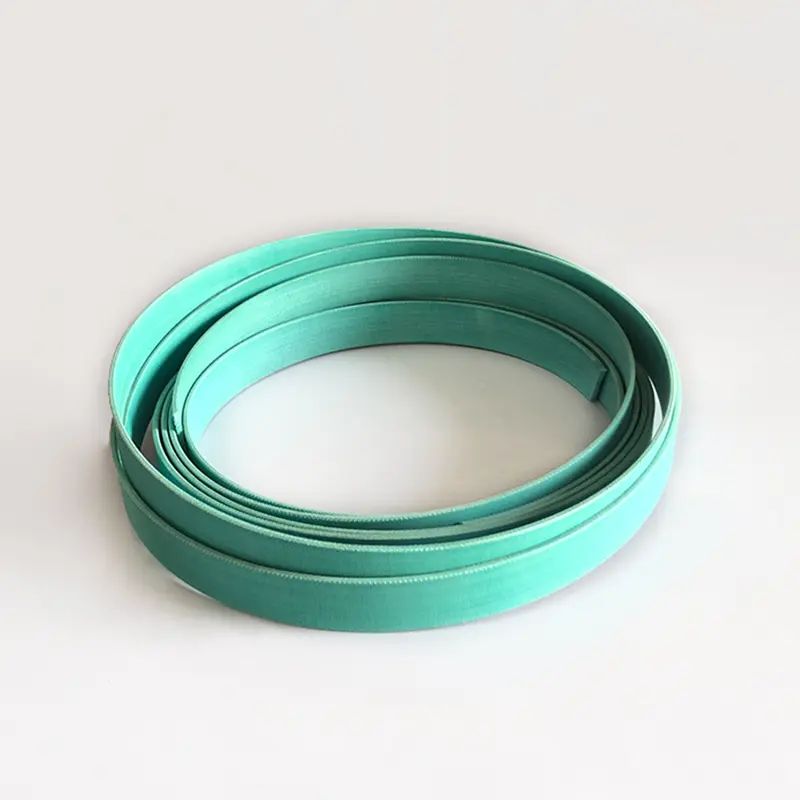

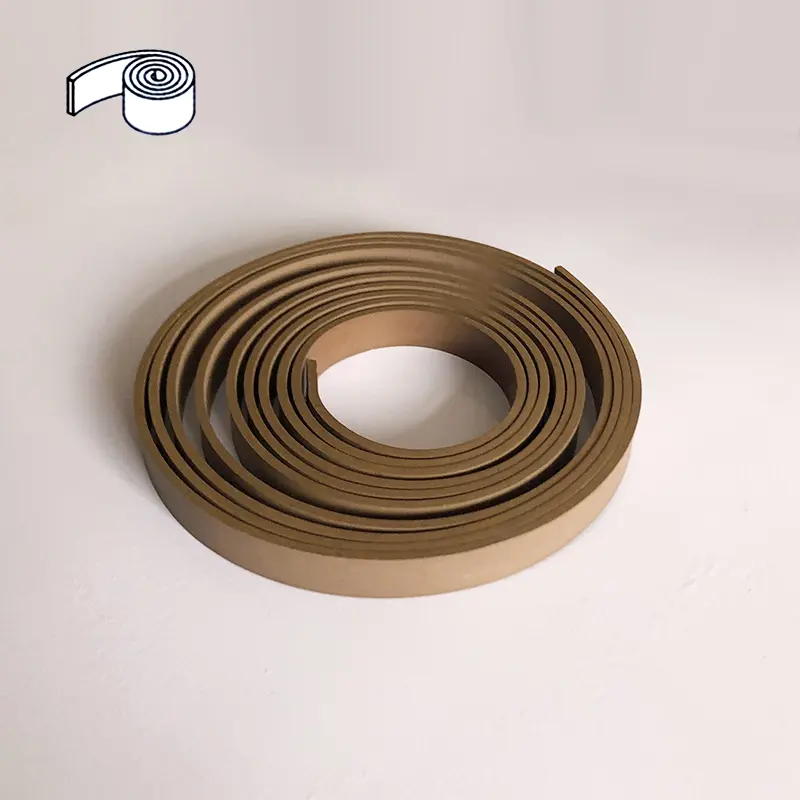

PTFE လမ်းညွှန်တိပ်အမိန့်ဥပမာ RC1081-9.7x2.5

Phenolic အထည်လမ်းညွှန်တိပ်အမိန့်ဥပမာ RC1082-9.7x2.5

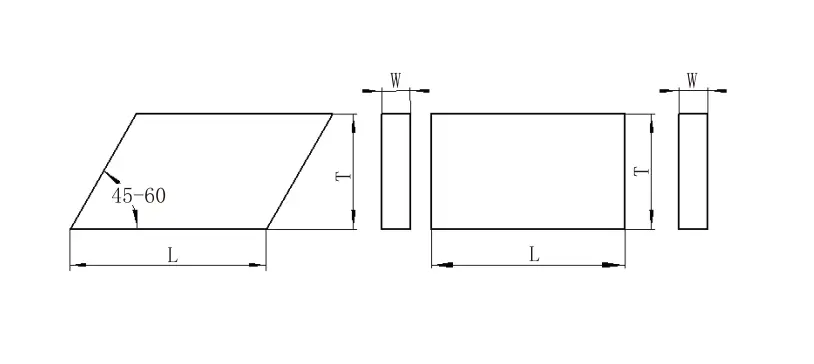

အရှည်တွက်ချက်မှုဖြတ်တောက်ခြင်း

အဘို့အ hold: l = 3.1 (d + w) အဘို့အအပေါက်များအတွက်: ဌ = 3.1 (D-W)

L --- လက်စွပ်အရှည် D - roll အချင်း - အပေါက်အချင်း - အရိပ်အပေါက် - - လက်စွပ်အထူ z --- ဖြတ်တောက်ခြင်း

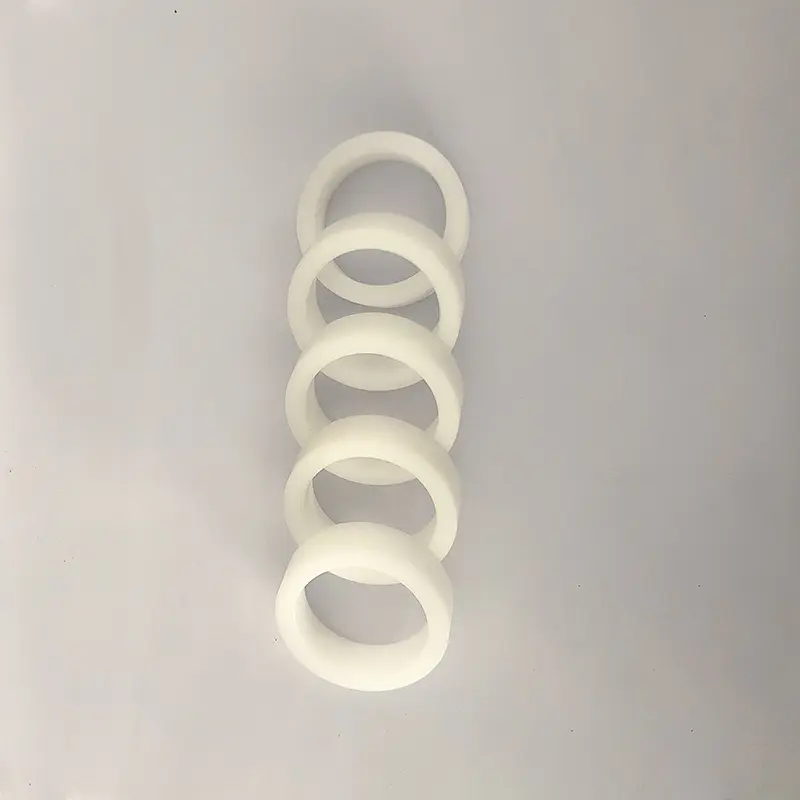

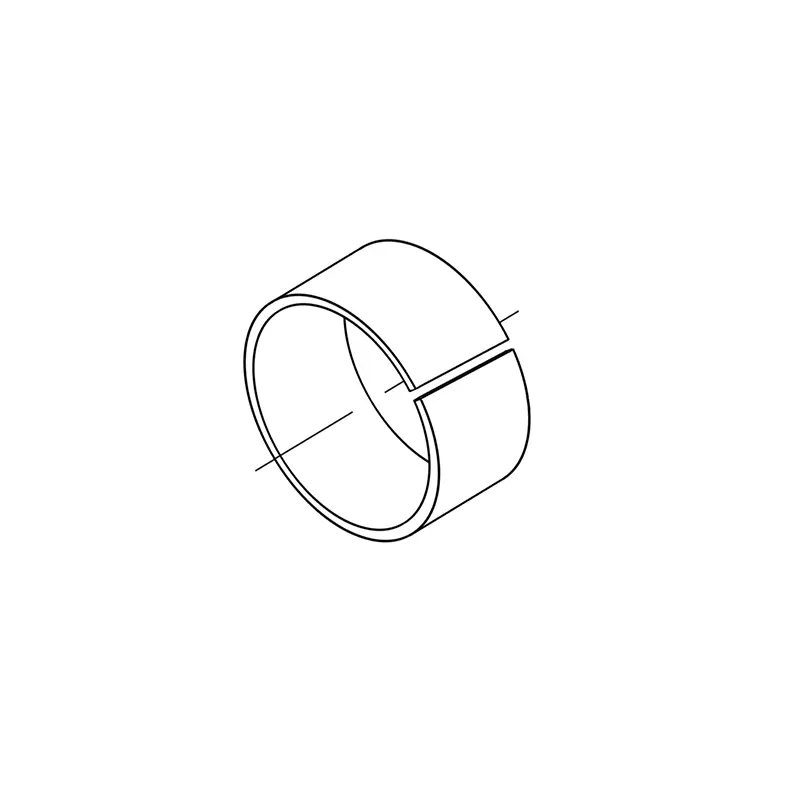

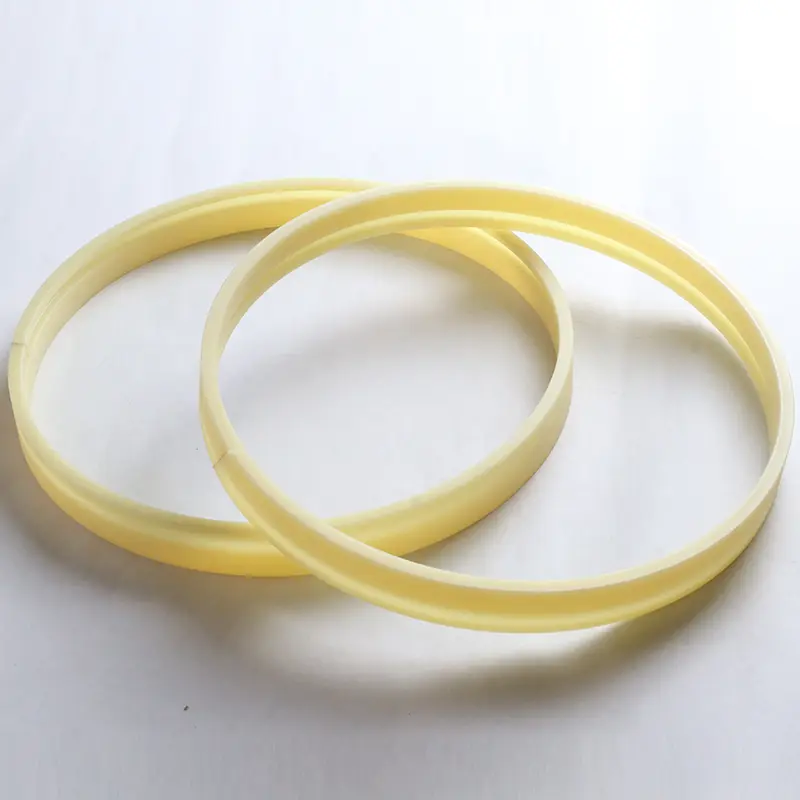

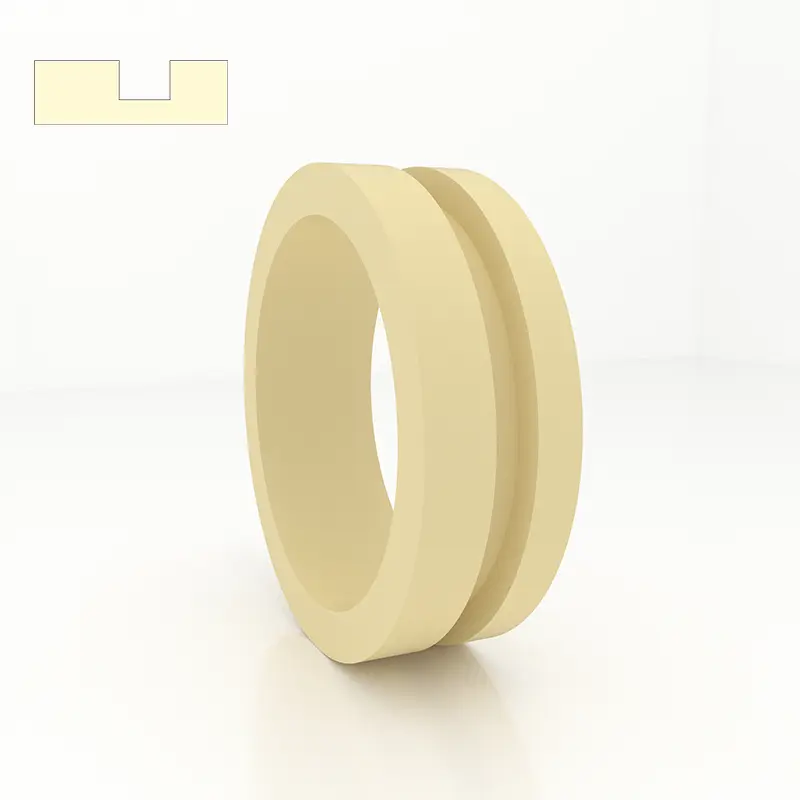

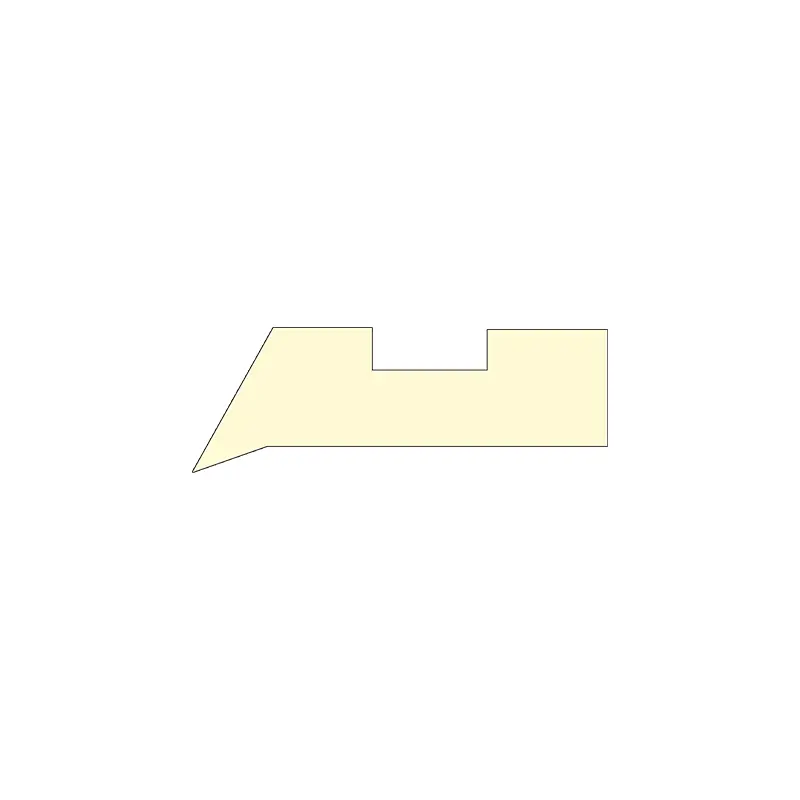

လက်ရှည် Gfai

1 ။ စွမ်းဆောင်ရည်နှင့်အသုံးပြုမှု - ပစ္စတင်လှံတံကိုပစ္စတင်ပစ္စတင်ဆန်လှံတံအတွက်လက်ရေးလက်များကိုလမ်းညွှန်လက်ကိုလမ်းညွှန်နှင့်ပစ္စတင်ပစ္စမြားကိုလက်စွဲစာအုပ်

2 ။ ပစ္စည်း - နိုင်လွန် PA, polyoxymethylene pom နှင့် polytetrafluoroethylene ptfe ptfe ။

3 ။ အလုပ်လုပ်သောအခြေအနေများ - အလုပ်လုပ်သောအပူချိန်: -55 + 225 ℃ (PTFE ကို 120 အထက်) တွင်အသုံးပြုသည်။

4 ။ Design Standard: ဒီဇိုင်းရေးဆွဲခြင်းနှင့်ရွေးချယ်ခြင်းကိုဒီဇိုင်းရေးဆွဲရာတွင် FAI Series ကိုကြည့်ပါ။

5 ။ marking and ording method: GFAI ကိုအမှာစာနံပါတ်ဖြင့်မှတ်သားပါ။ ဥပမာ - Gfai-0600ptfe

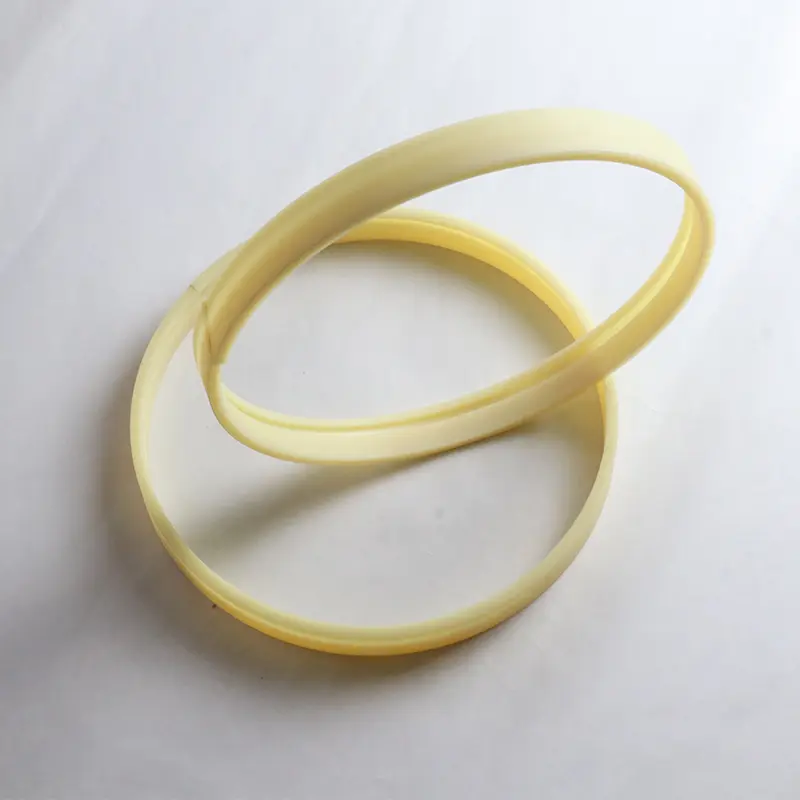

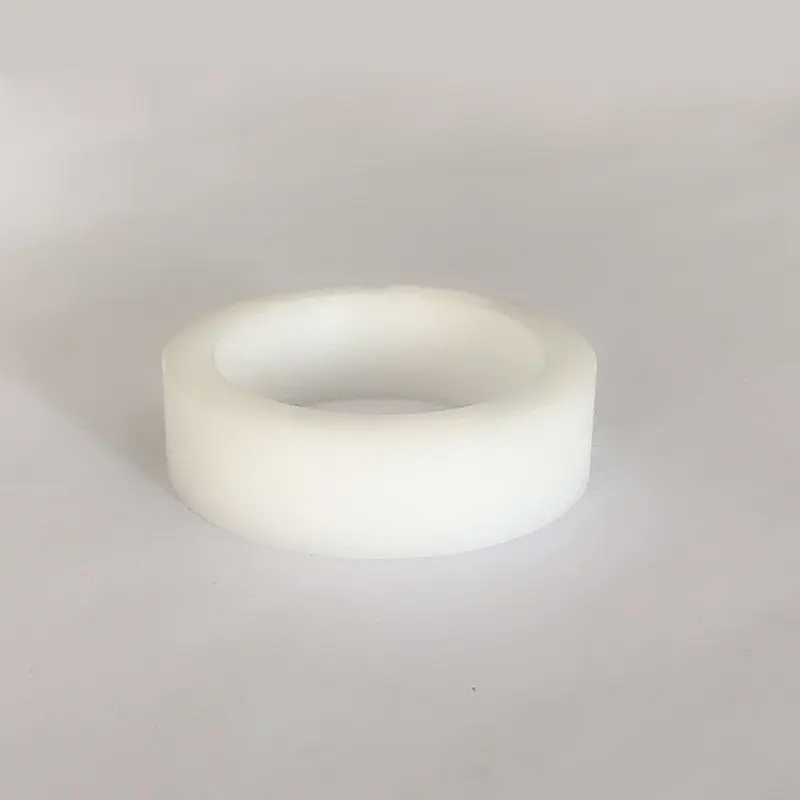

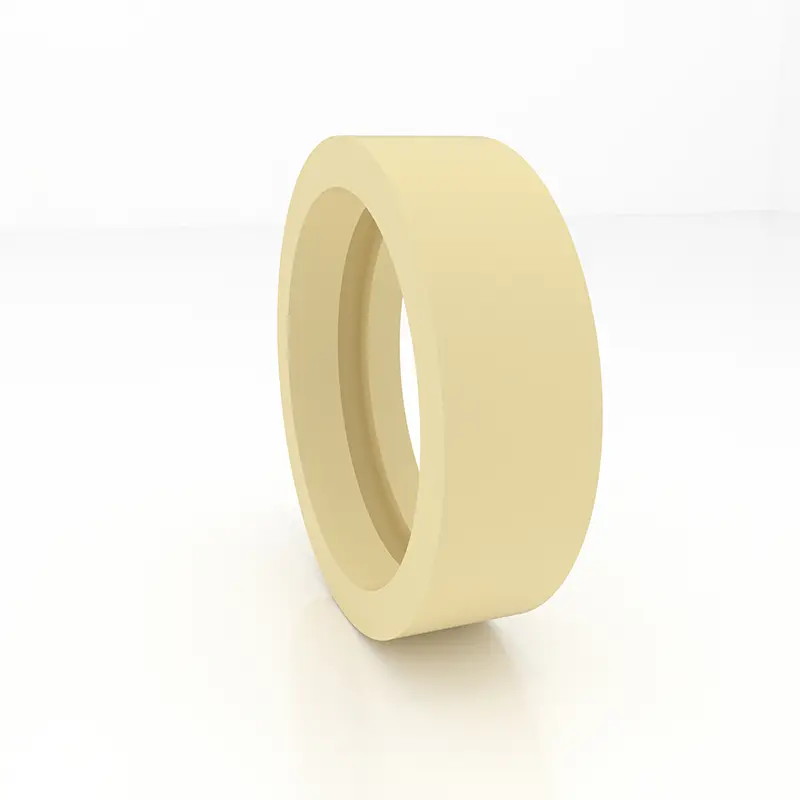

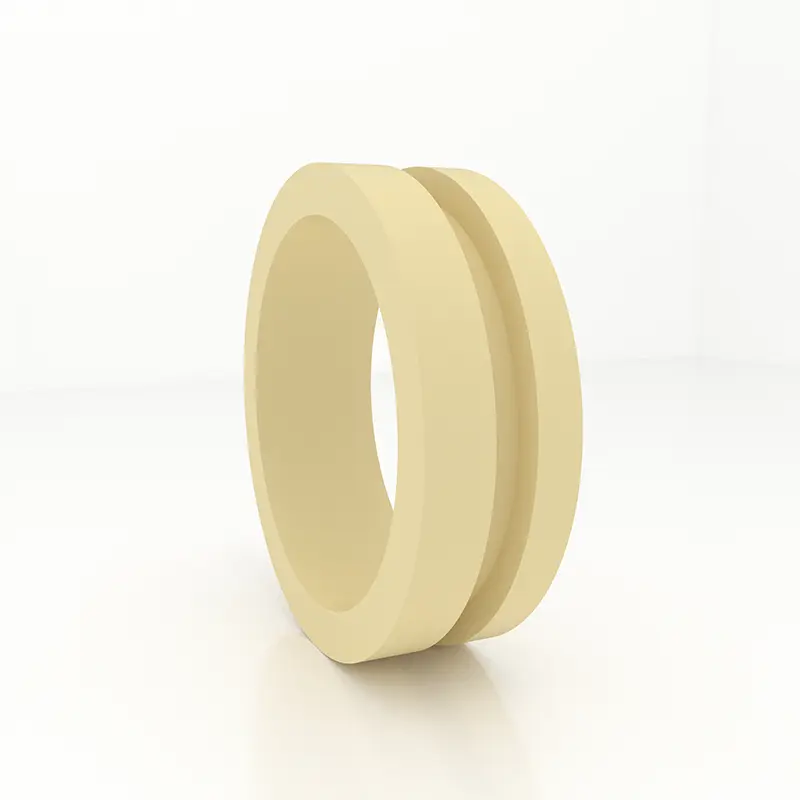

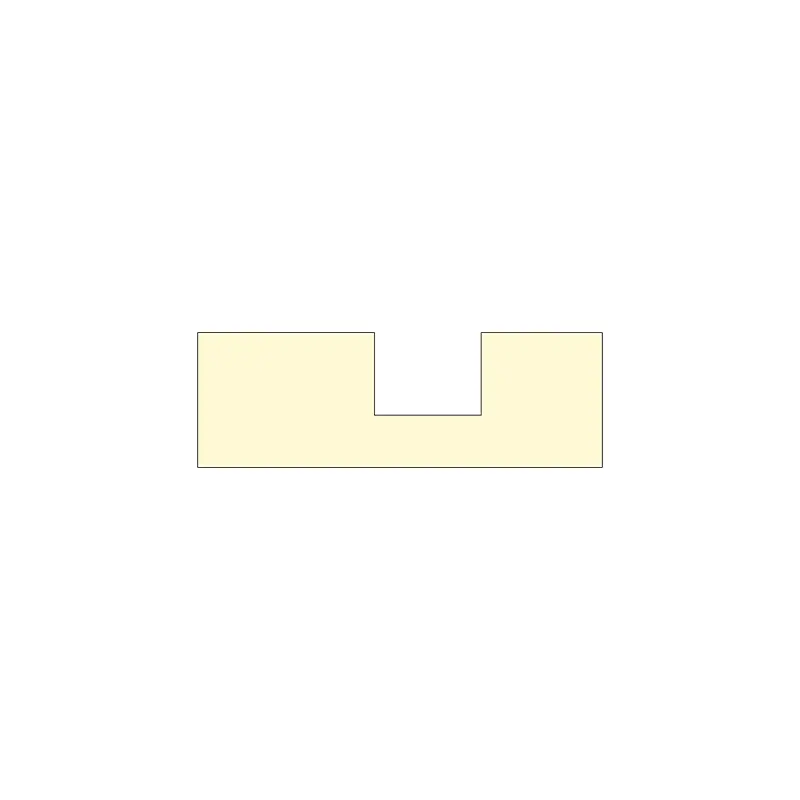

လက်တို GFI ကိုလမ်းညွှန်ပါ

1 ။ စွမ်းဆောင်ရည်နှင့်အသုံးပြုမှု - ပစ္စတင်လှံတံကိုထောက်ခံအားပေးသည့်ပစ္စတင်လှံတံအတွက်ပစ္စတင်လှံတံအတွက်လမ်းဝီဝမြအတွက်လက်ချင်းလက်အိတ်လက်ဖြစ်သည်။

2 ။ ပစ္စည်း - နိုင်လွန် PA, polyoxymethylene pom နှင့် polytetrafluoroethylene ptfe ptfe ။

3 ။ အလုပ်လုပ်သောအခြေအနေများ - အလုပ်လုပ်သောအပူချိန် - -55 + 255 ℃ (PTFE ကို 120 ℃အထက်တွင်အသုံးပြုသည်)

4 ။ ဒီဇိုင်းစံ - ဒီဇိုင်းရေးဆွဲခြင်းနှင့်ရွေးချယ်ခြင်းသည်ငတ်မွတ်ခေါင်းပါးခြင်းနှင့်ရွေးချယ်ခြင်းကိုရည်ညွှန်းသည်။

5 ။ အမှတ်အသားနှင့်အမိန့်နည်းလမ်း - အမှာစာလက်တိုနံပါတ်ဖြင့်မှတ်သားထားပါ။ ဥပမာ - gfi-0360PA

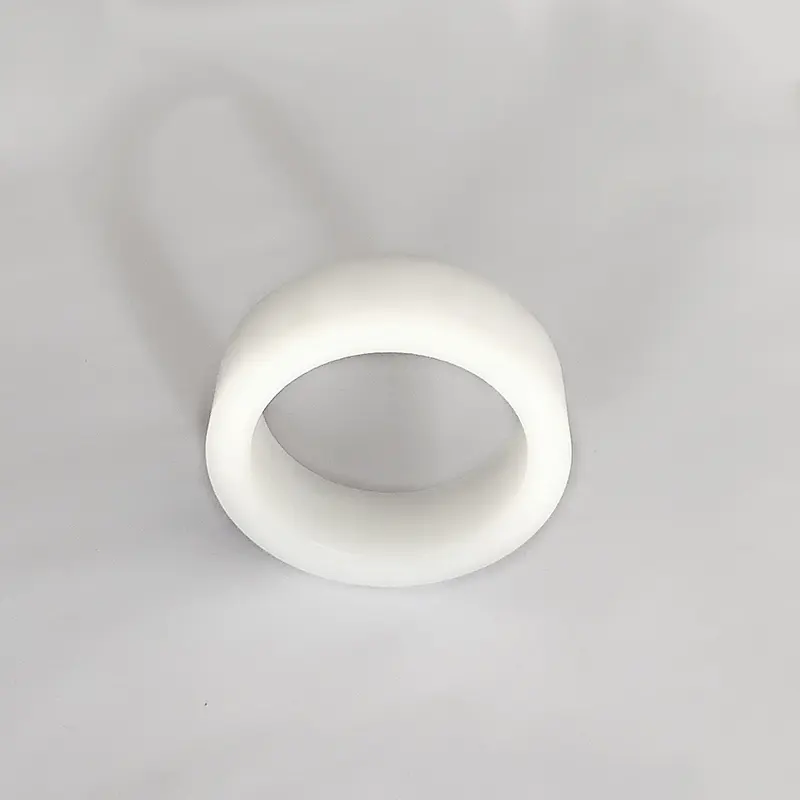

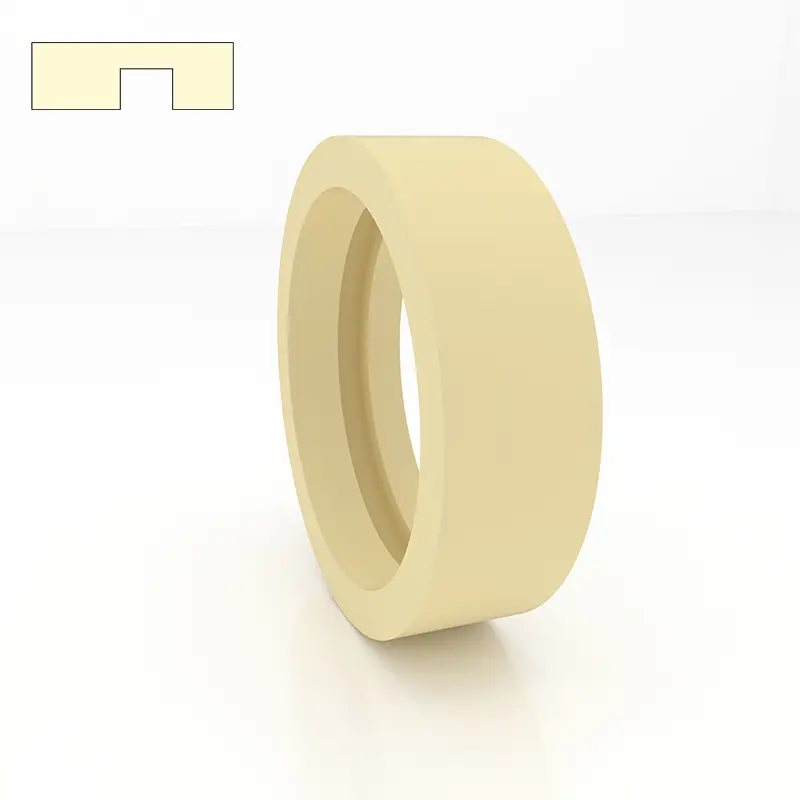

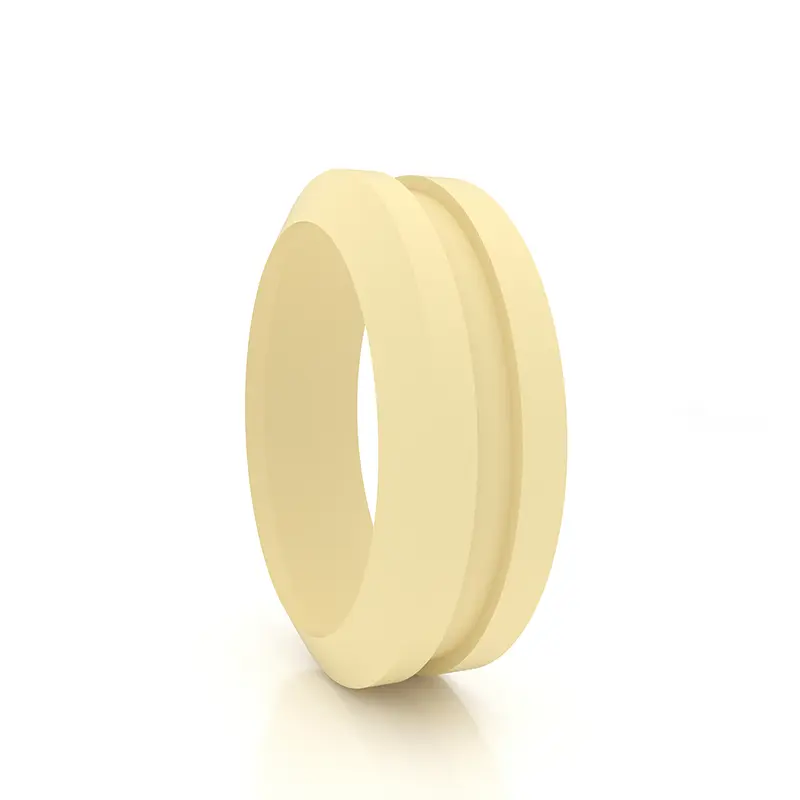

လက် Sleeve Gfa

1 ။ စွမ်းဆောင်ရည်နှင့်အသုံးပြုမှု - ပစ္စတင်ပစ္စတင်ပလာပရင်ပွန်ပလက်အတွက်လမ်းညွှန်လက်ကိုလမ်းညွှန်လက်

2 ။ ပစ္စည်း - နိုင်လွန် PA, polyoxymethylene pom နှင့် polytetrafluoroethylene ptfe ptfe ။

3 ။ အလုပ်လုပ်သောအခြေအနေများ - အလုပ်လုပ်သောအပူချိန် - -55 + 255 ℃ (PTFE ကို 120 ℃အထက်တွင်အသုံးပြုသည်)

4 ။ ဒီဇိုင်း Standard: ဒီဇိုင်းရေးဆွဲခြင်းနှင့်ရွေးချယ်ခြင်းတွင်ငတ်မွတ်ခေါင်းပါးမှု၏ FA FA ဆောင်းပါးများကိုရည်ညွှန်းသည်။

5 ။ MINGING နှင့် WARDING Method - အမှာစာဖြင့်အမှတ်အသားပြုပြီး, GFA-0560PA

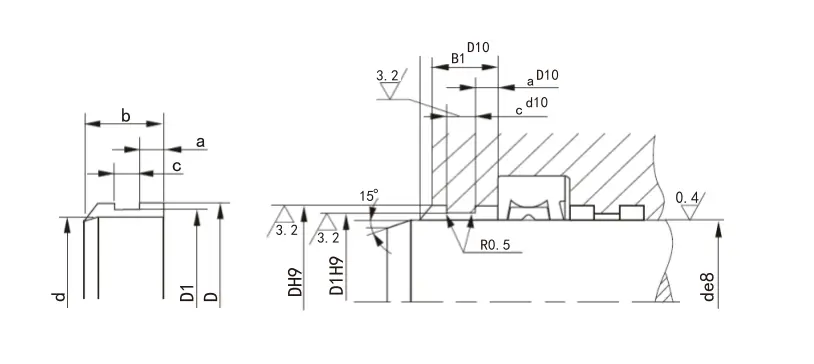

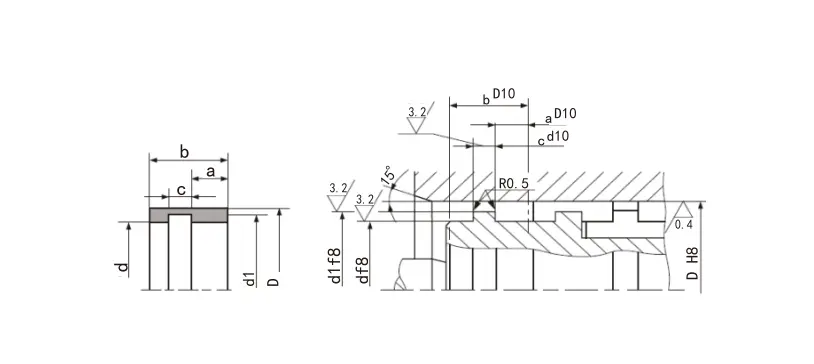

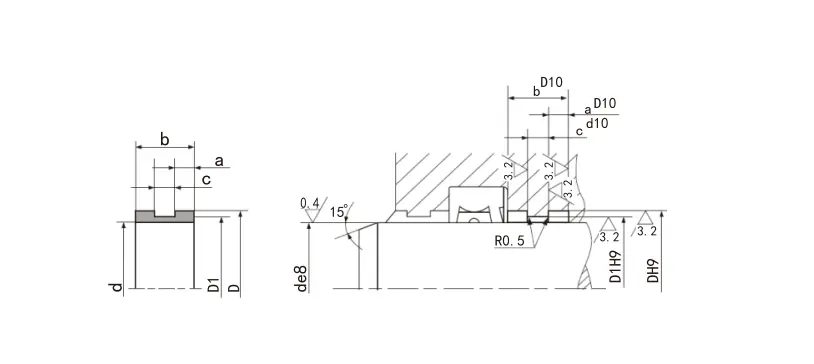

6 ။ ဖွဲ့စည်းတည်ဆောက်ပုံကိရိယာ:

သတ်မှတ်ချက်များ:

ပုံစံ	groove အကျယ် H + 0.2	ထူခြင်း t - 0.05	အထူ t t - 0.05	ထူခြင်း t - 0.05	ထူခြင်း t - 0.05	ထူခြင်း t - 0.05
rc1081 / 1082-4.2	4.2	1	1.55	2	2.5	-
rc1081 / 1082-5.6	5.6	1.55	2	2.5	-	-
rc1081 / 1082-6.3	6.3	1.55	2	2.5	-	-
RC1081 / 1082-8.1	8.1	1.55	2	2.5	-	-
rc1081 / 1082-9.7	9.7	2	2.5	3	3.5	4
rc1081 / 1082-12.7	12.7	2	2.5	3	3.5	4
RC1081 / 1082-15	15	2	2.5	3	3.5	4
RC1081 / 1082-20	20	2	2.5	3	3.5	4
rc1081 / 1082-25	25	2	2.5	3	3.5	4
RC1081 / 1082-30	30	2	2.5	3	3.5	4
RC1081 / 1082-35	35	2	2.5	3	3.5	4
မှတ်ချက် - Bolyface စီးရီးများသည်များသောအားဖြင့်အသုံးပြုသောစီးရီးများကိုအသုံးပြုသည်။ အကယ်. လိုအပ်သောထုတ်ကုန်သည်ဤဇယားတွင်မပါ 0 င်ပါကကျွန်ုပ်တို့အားဆက်သွယ်ပါ။

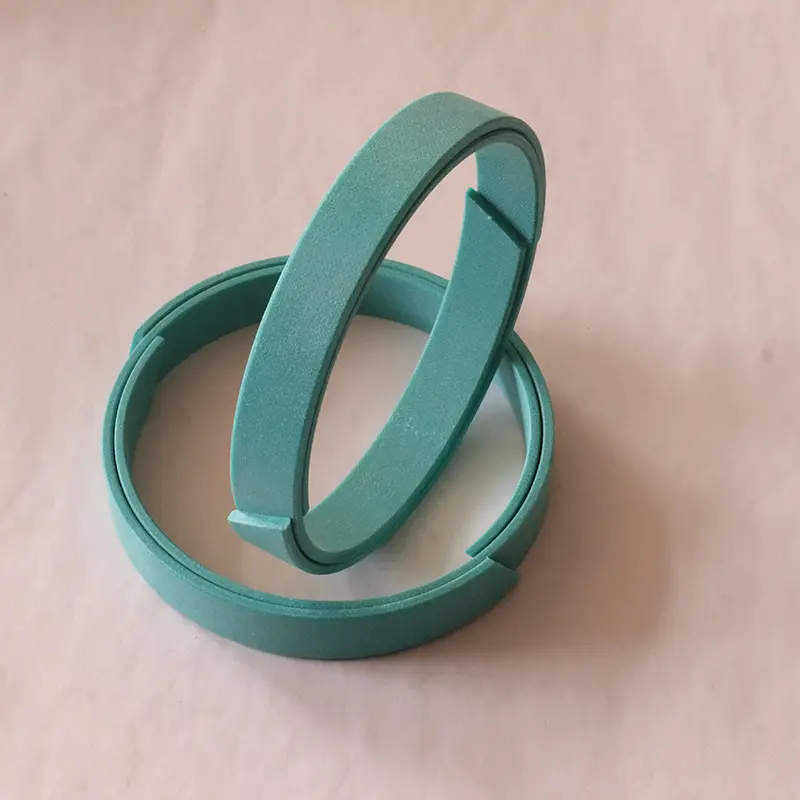

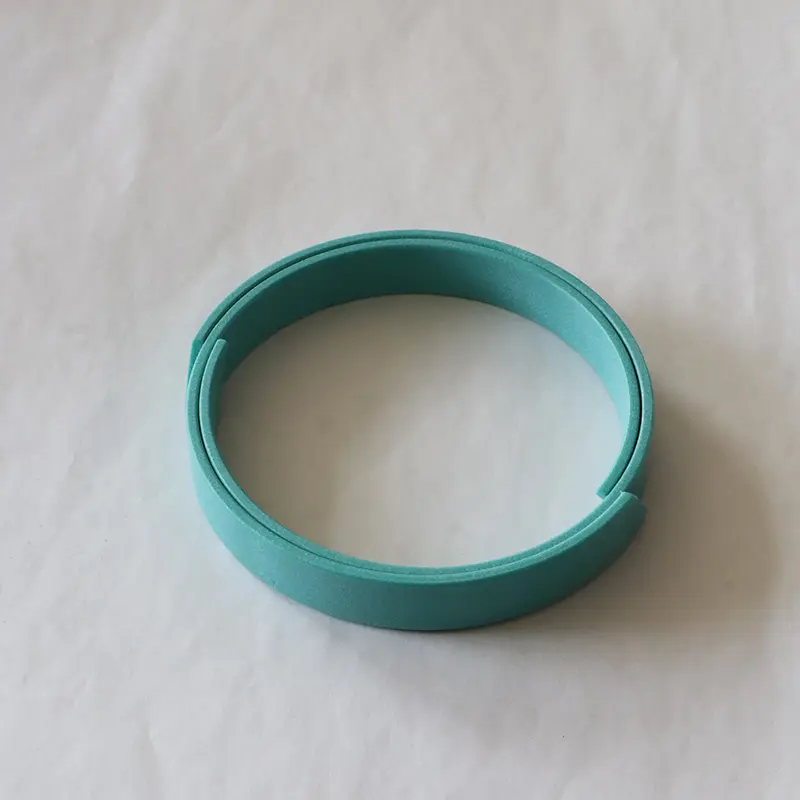

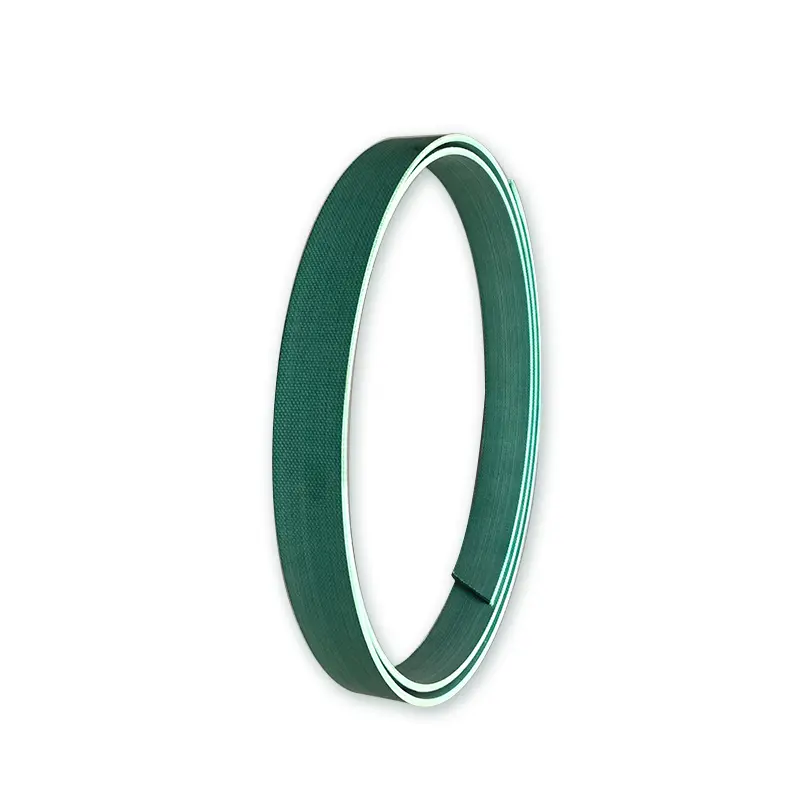

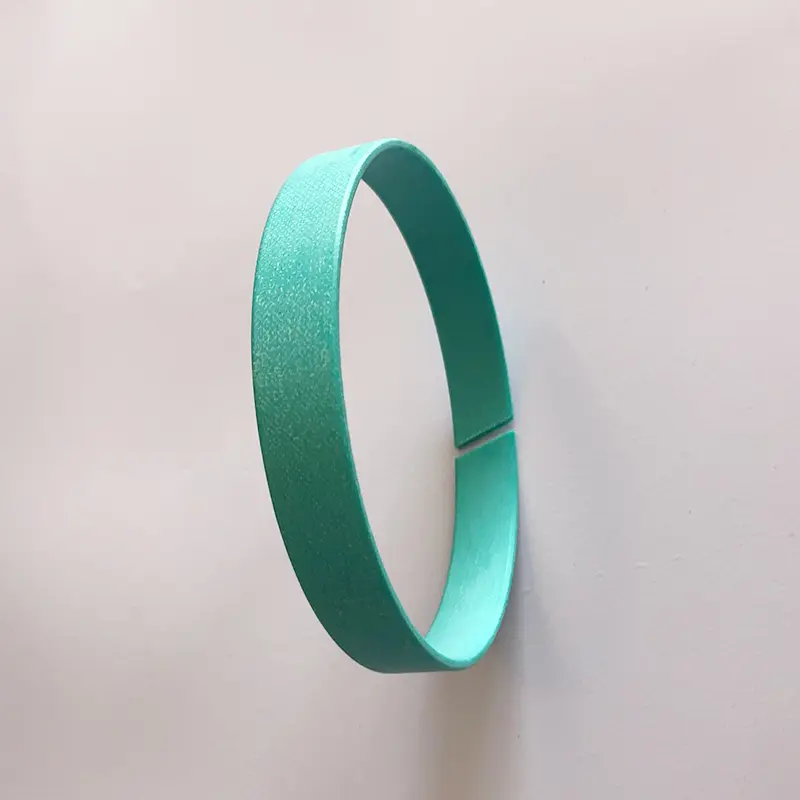

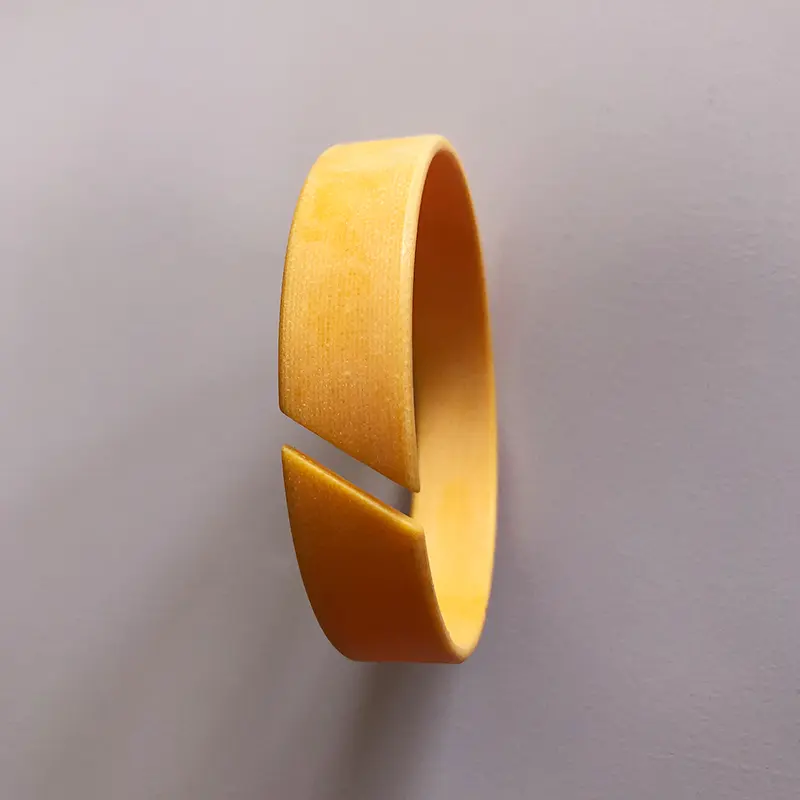

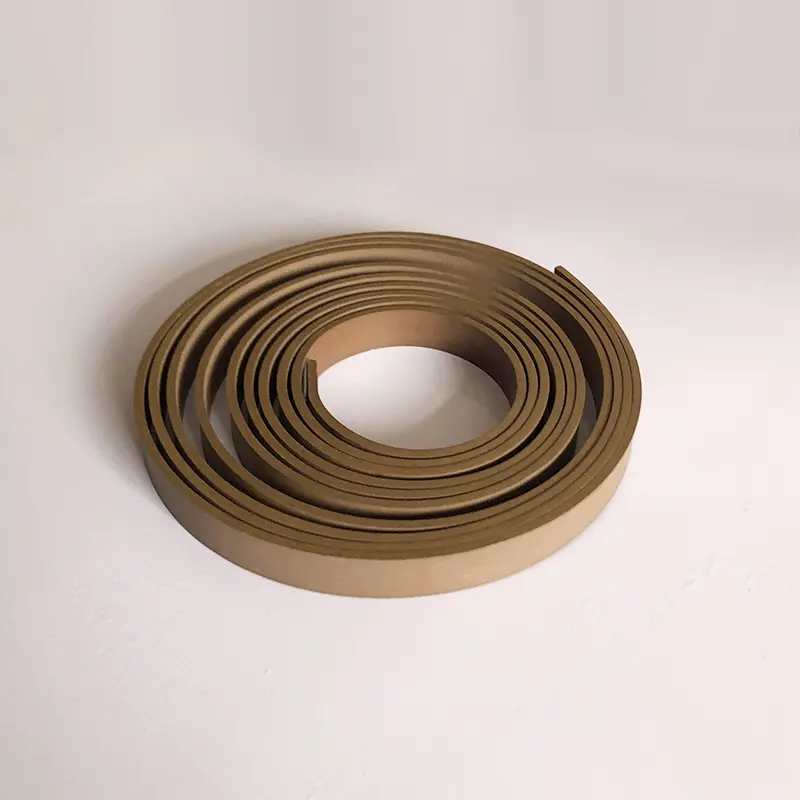

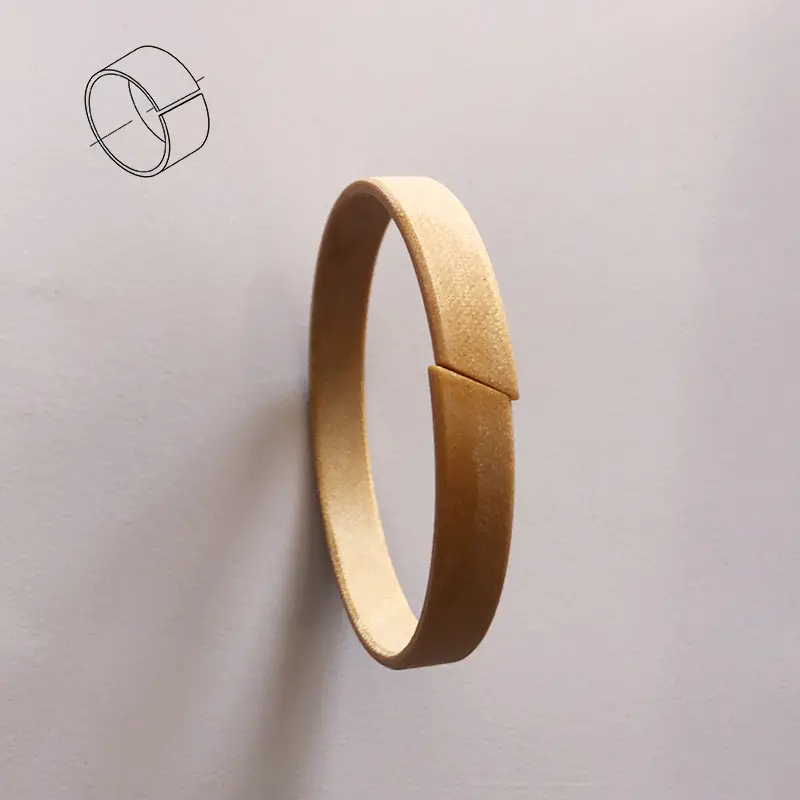

အထည် - အားဖြည့် Phenolic ပံ့ပိုးမှုလက်စွပ် (ခါးပတ်)

Support Ring သည်ဟိုက်ဒရောလစ်ဆလင်ဒါ၏အရေးကြီးသောအခြေခံအစိတ်အပိုင်းဖြစ်သည်။ ကမ္ဘာပေါ်ရှိလျှောထားသောလက်စွပ်ပေါင်းစပ်ထားသောတံဆိပ်များနှင့်ပျော့ပျောင်းသောဖွဲ့စည်းတည်ဆောက်ပုံများဖွံ့ဖြိုးတိုးတက်ရေးကိုလိုက်လျောညီထွေဖြစ်အောင်ပြုလုပ်နိုင်ရန်အတွက်ကျွန်ုပ်တို့၏ကုမ္ပဏီသည်အထည်အားဖြည့် phenolic ပံ့ပိုးမှုစင်တာများ (ခါးပတ်) ကိုအောင်မြင်စွာတီထွင်နိုင်ခဲ့သည်။ နှစ်ပေါင်းများစွာအမှန်တကယ်အသုံးပြုမှုကဤထုတ်ကုန်သည်အလားတူနိုင်ငံခြားထုတ်ကုန်များ၏အရည်အသွေးအဆင့်သို့ရောက်ရှိခြင်းသို့မဟုတ်ကျော်လွန်ပြီးအသုံးပြုသူများကကျယ်ပြန့်စွာချီးမွမ်းခြင်းခံရသည်။ ဇယား 1 မှ 4 မှာကျွန်ုပ်တို့၏ကုမ္ပဏီမှထုတ်လုပ်သောပံ့ပိုးမှုစင်များ (ခါးပတ်) ၏စွမ်းဆောင်ရည်စားပွဲများဖြစ်သည်။

ကျွန်ုပ်တို့၏ပံ့ပိုးမှုလက်စွပ်၏ရုပ်ပိုင်းဆိုင်ရာဂုဏ်သတ္တိများနှင့် busak + Shamba ထုတ်ကုန်များ၏သဘာ 0 ဂုဏ်သတ္တိများကိုနှိုင်းယှဉ်ခြင်း

နမူနာအရင်းအမြစ်	လက်စွပ်အထူထောငျ (MM)	compressive အစွမ်းသတ္တိ (MPA)	ရေနံခုခံအလေးချိန် change hydraulic ရေနံ (70 ± 2 ℃ * 24h)	အားဖြည့်ခြင်း (MPA)	interlayer ကော် (Kn / M)
ဖက်ရှင် + Shamba	2.48	338.9	2.83	35.6	1.2
ကျွန်ုပ်တို့၏ထုတ်ကုန်များ	2.48	425	0.90	37.0	2.9
	2.48 (ဖိုက်နှင့်အတူ)	390	0.63	36.4	2.08

table2 စွမ်းဆောင်ရည်ညွှန်းကိန်းဟိုက်ဒရောလစ်ဆလင်ဒါအထောက်အကူပြုလက်စွပ်

နမူနာအမျိုးအစား	ကျွန်ုပ်တို့၏ထုတ်ကုန်များ		orchot tlg ①	Duratec900 ①	Turcite47 ②	mt64 / 5 ခ mt64 / 5 ခ	nokwr (နေ့)	polyoxymethylene	ကြောင် (အမေရိကန်)
	တိုင်းတာတန်ဖိုး	လိုအပ်သောညွှန်းကိန်း
compressive အစွမ်းသတ္တိ (MPA)	≥350	≥330	≥350	≥280	≥50	≥270	≥150	≥80	≥217

မှတ်စု: ①busak + Shamba ကုမ္ပဏီ②merkelကုမ္ပဏီ ဇယား 3 အစွမ်းသတ္တိအညွှန်းကိန်း

နမူနာအမျိုးအစား	ကျွန်ုပ်တို့၏ထုတ်ကုန်များ		orchot tlg ①	Duratec900 ①	Turcite47 ②	mt64 / 5 ခ mt64 / 5 ခ	nokwr (နေ့)	polyoxymethylene	ကြောင် (အမေရိကန်)
	တိုင်းတာတန်ဖိုး	လိုအပ်သောညွှန်းကိန်း
compressive အစွမ်းသတ္တိ (MPA)	≥350	≥330	≥350	≥280	≥50	≥270	-	≥80	≥217

မှတ်စု: ①busak + Shamba ကုမ္ပဏီ②merkelကုမ္ပဏီ စားပွဲတင် 4 ကျွန်ုပ်တို့၏ထုတ်ကုန်များနှင့် Orkot TLG ၏ခြောက်သွေ့သောပွတ်တိုက်မှုနှင့်ရေနံယိုယွင်းနေသောအခြေအနေများအောက်တွင်ပွတ်တိုက်ခြင်း

ယူနစ်အဆက်အသွယ်အရှည်နှုန်းကိုဝန် w (n / mm)	Hertz ဆက်သွယ်ရန် relay δh (N / MM2)	ပွတ်တိုက်အားပေးမှု
		ခြောက်သွေ့သောပွတ်တိုက်ပြည်နယ်		ရေနံယိုချောဆီကိုပြည်နယ်
		ကျွန်ုပ်တို့၏ထုတ်ကုန်များ	orchot tlg	ကျွန်ုပ်တို့၏ထုတ်ကုန်များ	orchot tlg
5.9	22.0	0.054	0.066	0.057	0.079
29.0	48.7	0.052	0.067	0.056	0.081
44.4	60.3	0.045	0.071	0.055	0.088
59.8	69.8	0.021	0.073	0.053	0.087
75.2	78.3	0.020	0.075	0.052	0.085

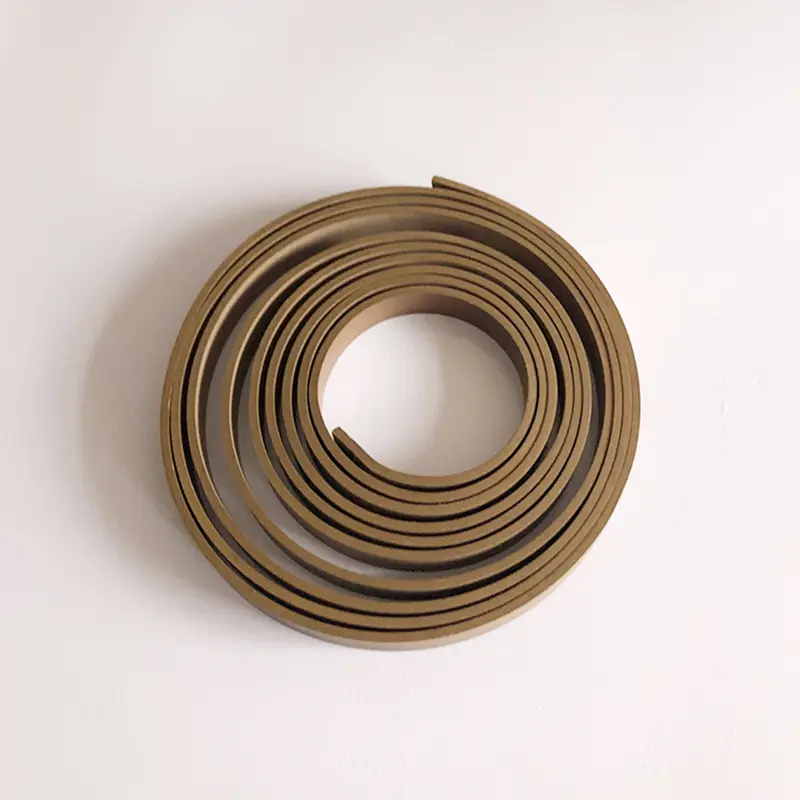

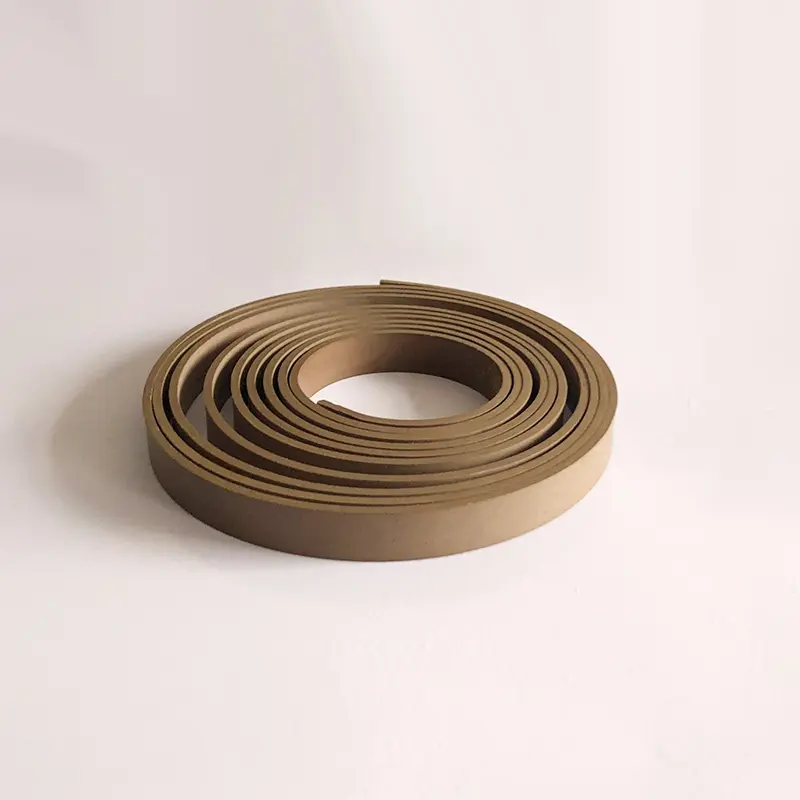

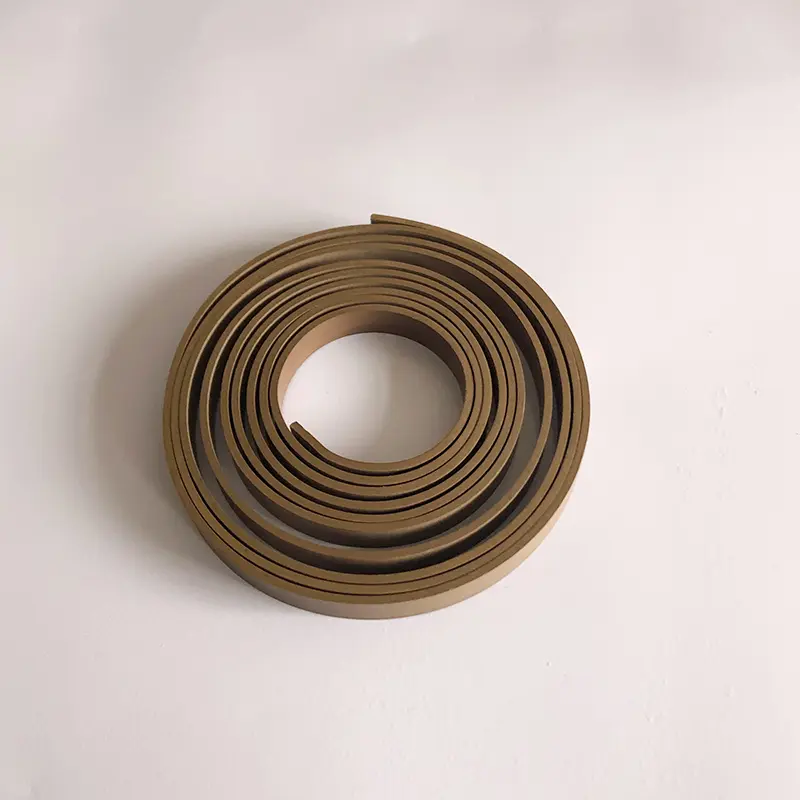

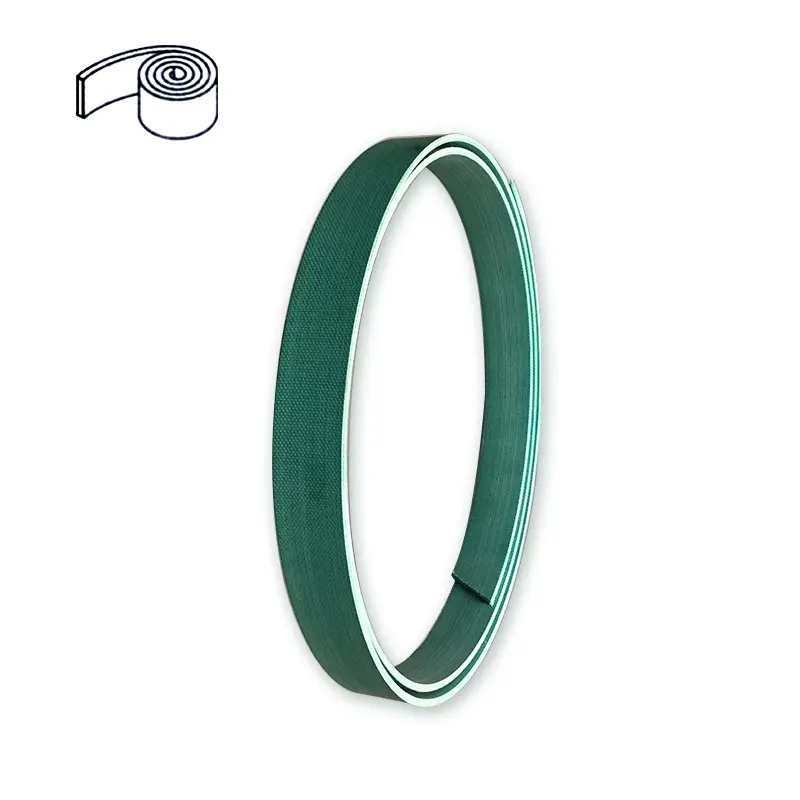

PTFE Wear-ခံနိုင်ရည်ရှိသောခါးပတ် (လက်စွပ်)

ဝတ္တု	ptfe + ကြေးဝါ

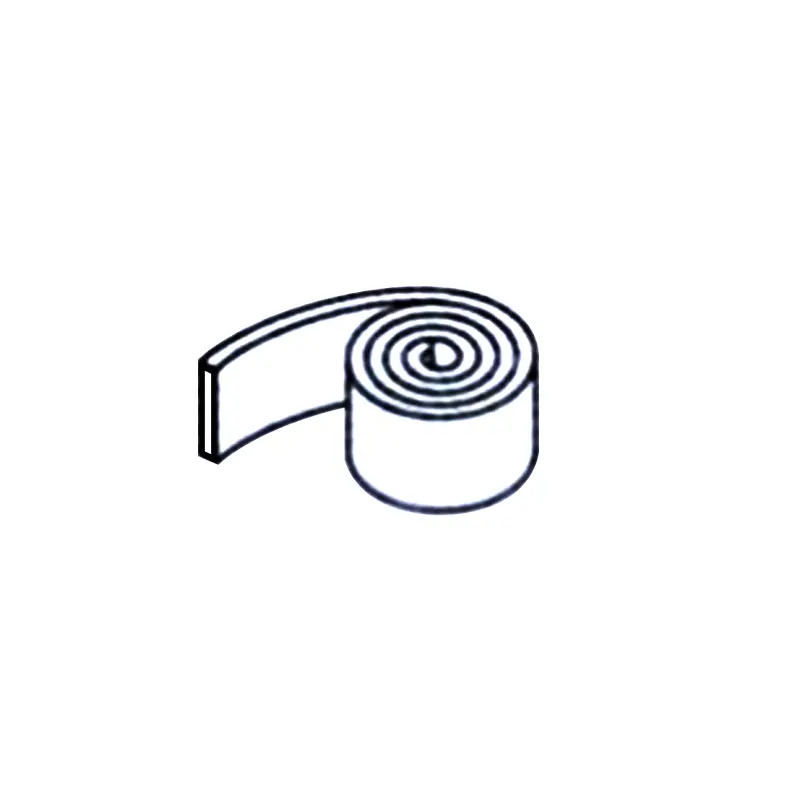

ပေးသွင်းခြင်း	လိပ် (များသောအားဖြင့်မီတာ 20 ခန့် / Rolls) သို့မဟုတ်လိုအပ်သောအရှည်သို့ဖြတ်
ကောင်းကျိုး	1 ။ ပွတ်တိုက်မှုနိမ့်ခြင်း, တွားတတ်သောတိရစ္ဆာန်နှင့်ကိုက်ခြင်း,
	2 ။ လုံလုံလောက်လောက်ချောဆီကိုမသုံးပါ။
	3 ။ မီဒီယာအမျိုးမျိုး, အလွန်ကောင်းမွန်သောဓာတုတည်ငြိမ်မှုကိုခံနိုင်ရည်ရှိသည်။
	4 ။
	5 ။ မြန်နှုန်းမြင့်နှင့်အလင်းရောင်ဝန်အခြေအနေများတွင်ကောင်းမွန်သော 0 တ်ဆင်မှုခံနိုင်ရည်ရှိသည်။
	6 ။ အရွယ်အစားကန့်သတ်ချက်များမရှိပါ။ ကြီးမားသောအချင်းအခြေအနေများတွင်အသုံးပြုနိုင်သည်။
အပူအအေး	-60 ~ + 200 ℃
အများဆုံးမြန်နှုန်း	15m / s
အများဆုံးထုတ်ယူအစွမ်းသတ္တိ	15n / MM2 (20 °)
	7.5n / MM2 (80 °)
	5n / mm2 (120 °)

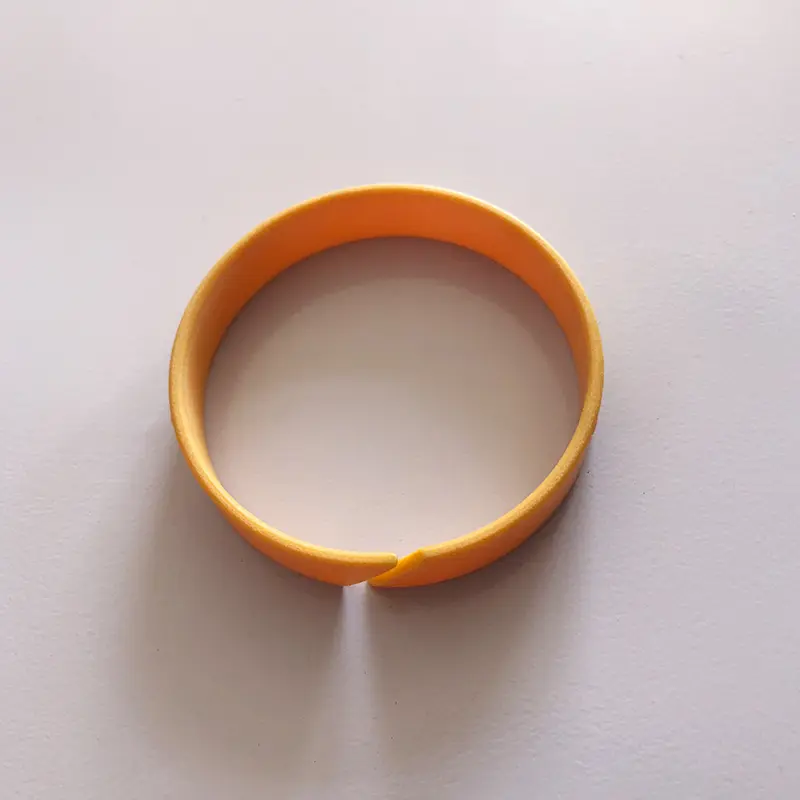

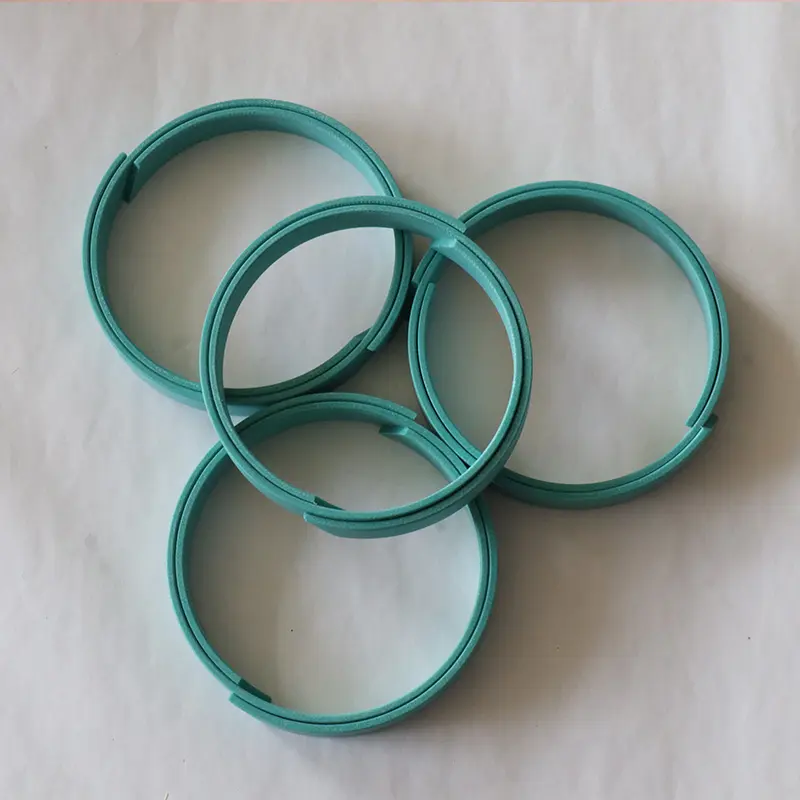

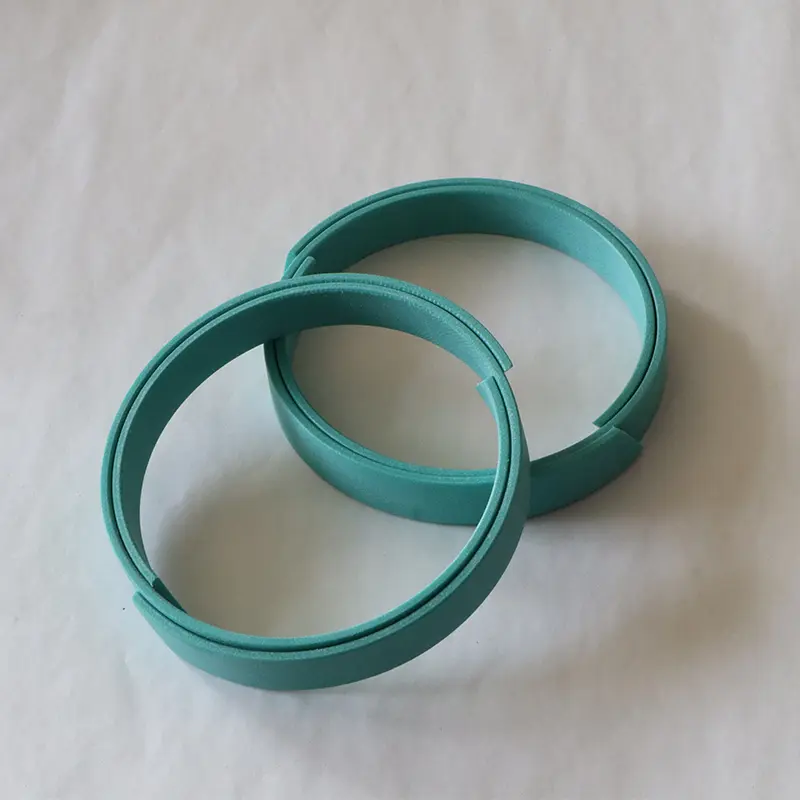

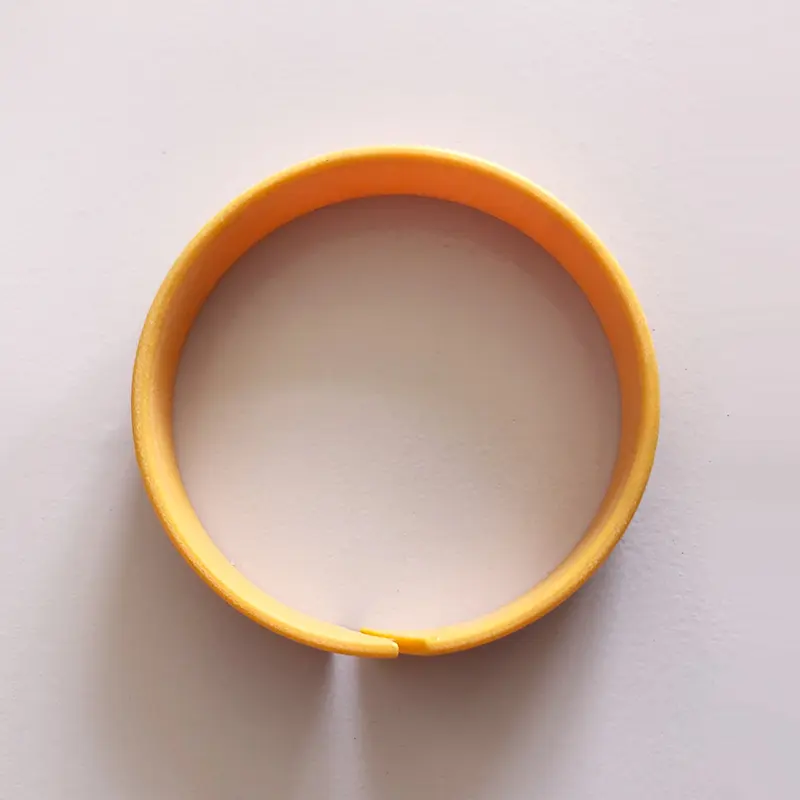

ပစ္စတင်လှံတံအတွက် RCS Non-Metallic လမ်းညွှန်ကွင်း

ပစ္စတင်အတွက် RCT Non-Metallic လမ်းညွှန်ကွင်း

ဟိုက်ဒရောလစ်ဆလင်ဒါတွင်အသုံးပြုထားသောပစ္စတင်သို့မဟုတ်ပစ္စတင်လှံတံအတွက် 0 တ်ဆင်ကွင်းသည်လမ်းညွှန်အကျိုးသက်ရောက်မှုရှိသည်။ တစ်ချိန်တည်းမှာပင် 0 တ်စုံလက်စွပ်သည်ဟိုက်ဒရောလစ်ဆလင်ဒါတွင်သတ္တုအဆက်အသွယ်များကိုကာကွယ်နိုင်သည်။ Metal We Wear ကွင်းများနှင့်နှိုင်းယှဉ်လျှင် Metallic Wear ကွင်းများတွင်အားသာချက်များရှိသည်။ ၎င်းတို့ထဲမှအထည် - အားဖြည့်ဖိအားနှင့် PTFE လမ်းညွှန်ကွင်းများတွင် On-site ကိုဖြတ်တောက်ခြင်းအမျိုးအစားနှင့်အသုံးပြုရန်အဆင်သင့်ဖြစ်သောအမျိုးအစားများတွင်ပါ 0 င်သည်။

1 ။ ကောင်းသောဝတ်ဆင်ခုခံ

2 ။ သတ္တု -to- သတ္တုအဆက်အသွယ်ကိုရှောင်ကြဉ်ပါ

3 ။ စက်မှုတုန်ခါမှုကိုဖိနှိပ်နိုင်သည်

4 ။ 0 တ်စုံဒဏ်ခံနိုင်သောလက်စွပ်၏ဗဟိုပြုအကျိုးသက်ရောက်မှုကြောင့်ရေဒီယိုရှင်းလင်းရေးကိုခွင့်ပြုထားသည်

5 ။ အဆိုပါ groove ရိုးရှင်းလွယ်ကူသည်

6 ။ အထက်ဖော်ပြပါအားသာချက်များကို အခြေခံ. ပြုပြင်ထိန်းသိမ်းမှုနိမ့်ကျမှုနည်းပါးသည်, ၎င်းကိုကျယ်ကျယ်ပြန့်ပြန့်အသုံးပြုသည်

ပစ္စည်း:

1 ။ Polytetrafluoroethylene PTFE3 (အထွေထွေပစ္စည်း), PTFE4 (ရေကဲ့သို့သော viscosity media), PTFE1 (ရေကဲ့သို့သောနိမ့်ကျသောမီဒီယာ)

2 ။ polyoxymethylene pom သို့မဟုတ်နိုင်လွန် pa နှင့်၎င်း၏ပြုပြင်ထားသောပစ္စည်းများ

3 ။ formaldehyde resin + ဖိုင်ဘာအ PRIF အားဖြည့်ခြင်း

မတူညီသောပစ္စည်းများ၏ 0 င်ရောက်ခြင်းစွမ်းရည်ကိုနှိုင်းယှဉ်ခြင်းဇယား (ရည်ညွှန်း)

ဝတ္တု	စွမ်းဆောင်ရည် max ကိုသယ်ဆောင်ခြင်း (N / MM2)
PTFE - ဖြည့်ကြသောကြေးနီအမှုန့်	15 (20 ℃); 7.5 (80 ℃) 5 (120 ℃)
အထည်နှင့်အတူ phenolic အမှုန့်	90 (60 ℃); 40 (80 ℃)
polyoxymethylene သို့မဟုတ်နိုင်လွန်	25 (60 ℃); 15 (80 ℃)
polyoxymethylene သို့မဟုတ်နိုင်လွန်ဖြည့်	40 (60 ℃); 30 (80 ℃)

မျက်နှာပြင်အရည်အသွေး groove

ချောမွေ့	rtmax (μm)	ra (μm)
လျှောမျက်နှာပြင်လျှော	≤2.5	0.05-0.3
groove အောက်ခြေ	≤10	≤2
ဘက်	≤15	≤3

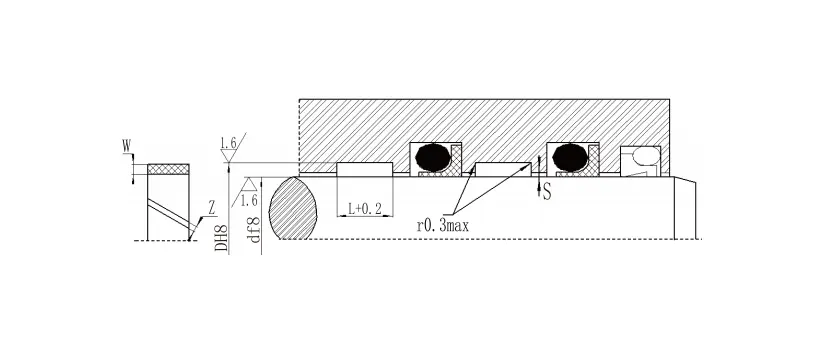

ပစ္စတင် ROD လမ်းညွှန် Ring Ring Specification Series

လှံတံ	အောက်ခြေအချင်း	groove အကျယ်	ထူခြင်း	အပေါက်		လှံတံ	အောက်ခြေအချင်း	groove အကျယ်	ထူခြင်း	အပေါက်
d f8 / h9	h8 d	L+0.2	W	Z		d f8 / h9	h8 d	L+0.2	W	Z
8-20	d + 3.1	2.5	1.55	1-2		200-999.9	d + 5	25	2.5	8-33
10-50	d + 3.1	4	1.55	1-3		1000-4200	d + 5	25	2.5	33-134
15-140	d + 5	5.6	2.5	2-5		280-999.9	+ 8	25	4	10-33
20-220	d + 5	9.7	2.5	2-9		1000-2200	+ 8	25	4	33-70
80-400	d + 5	15	2.5	4-15
