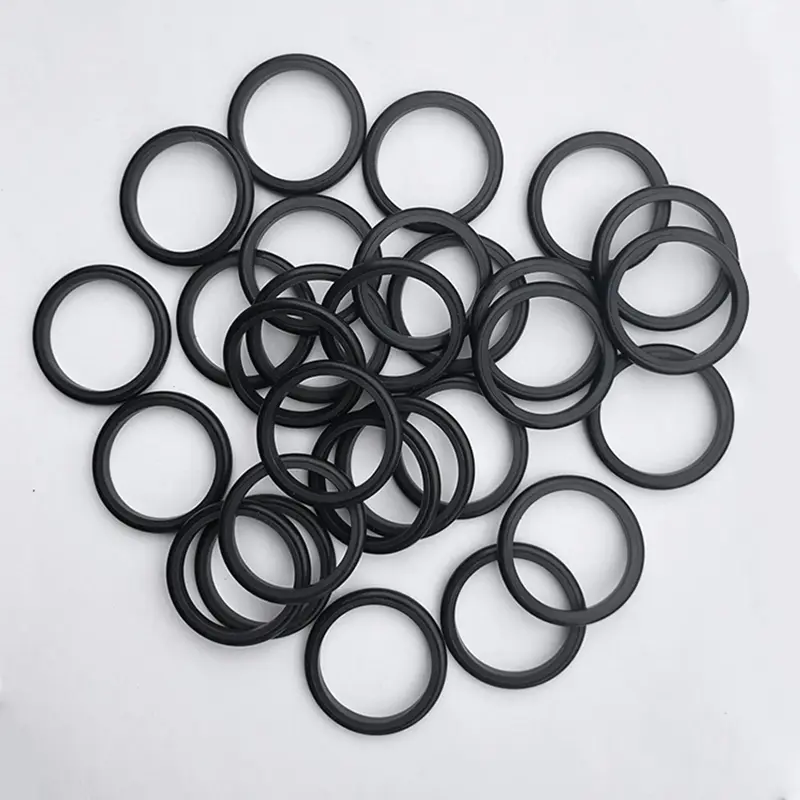

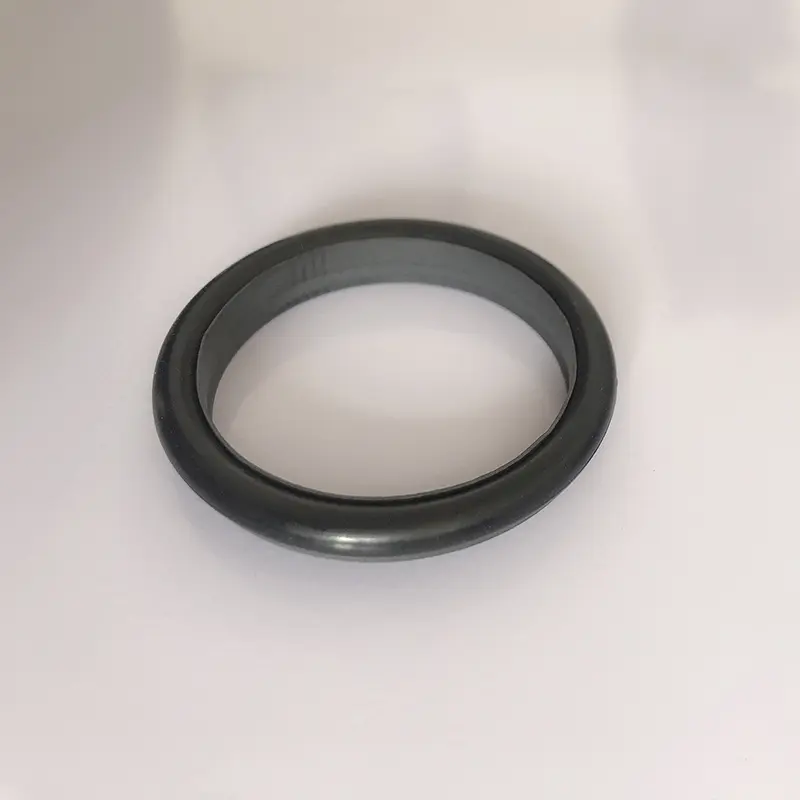

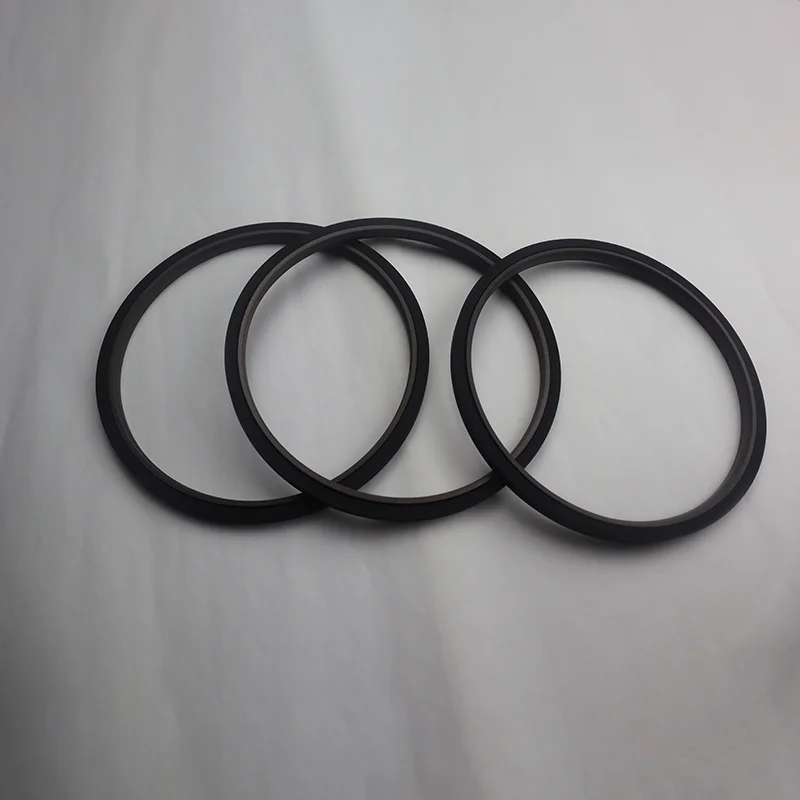

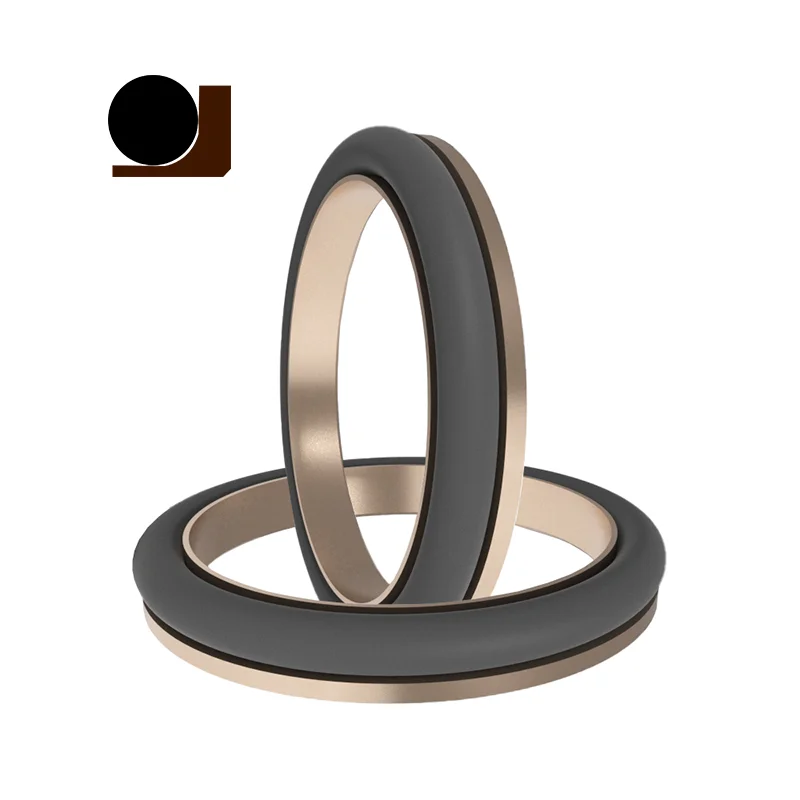

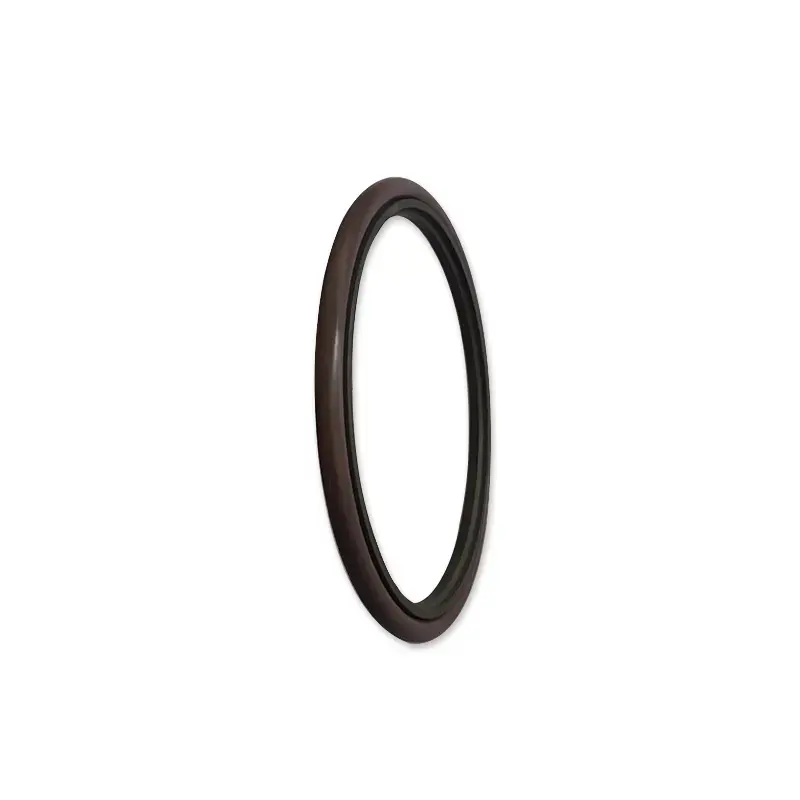

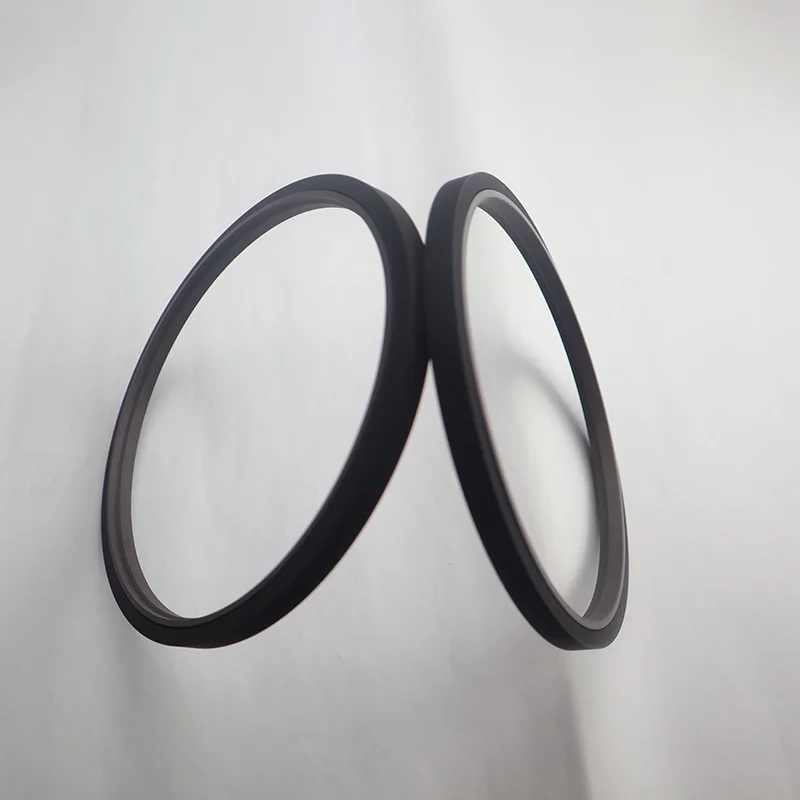

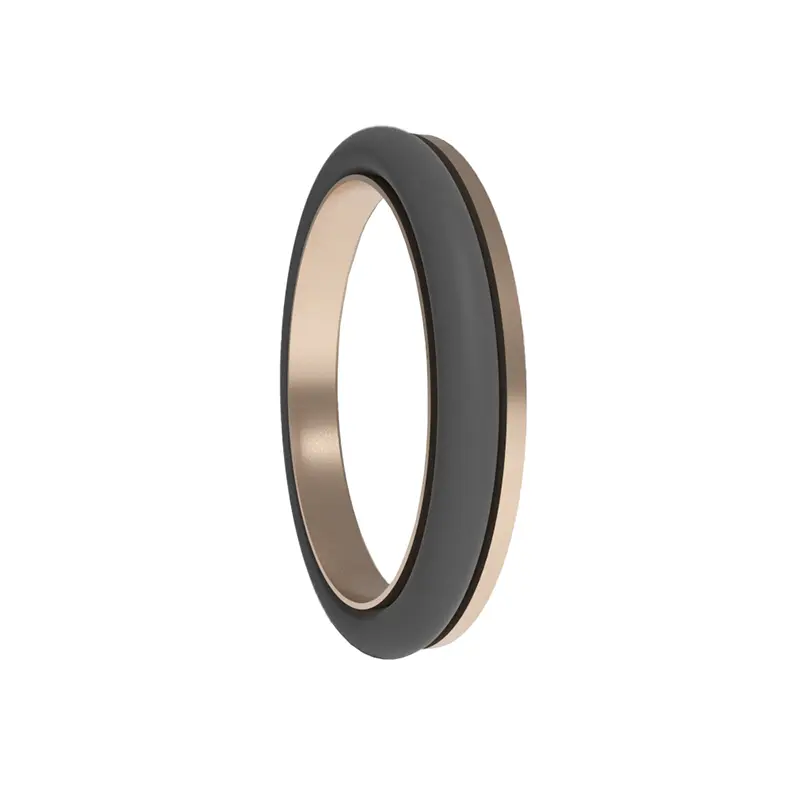

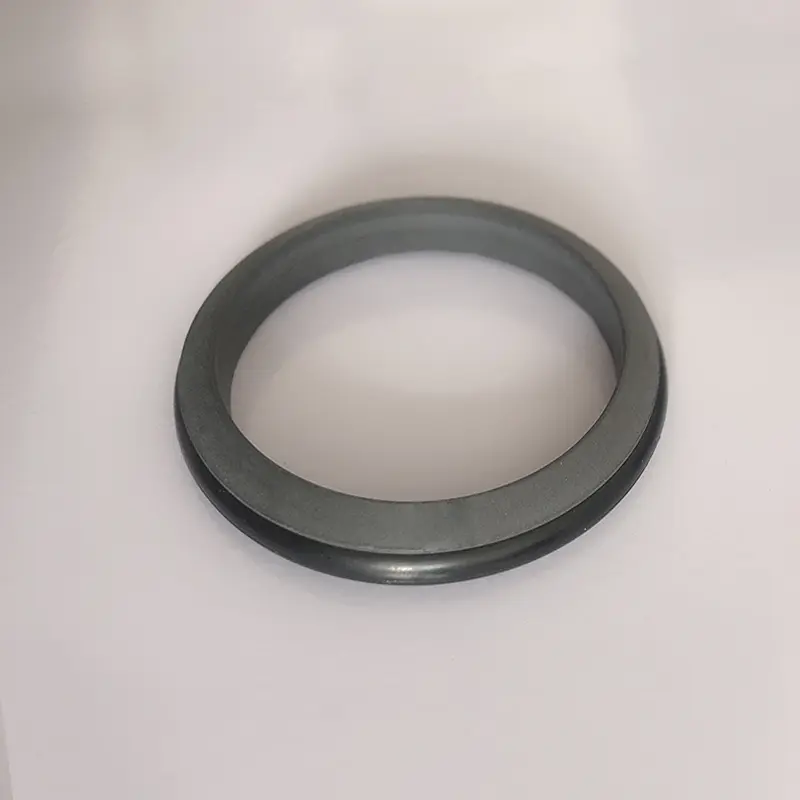

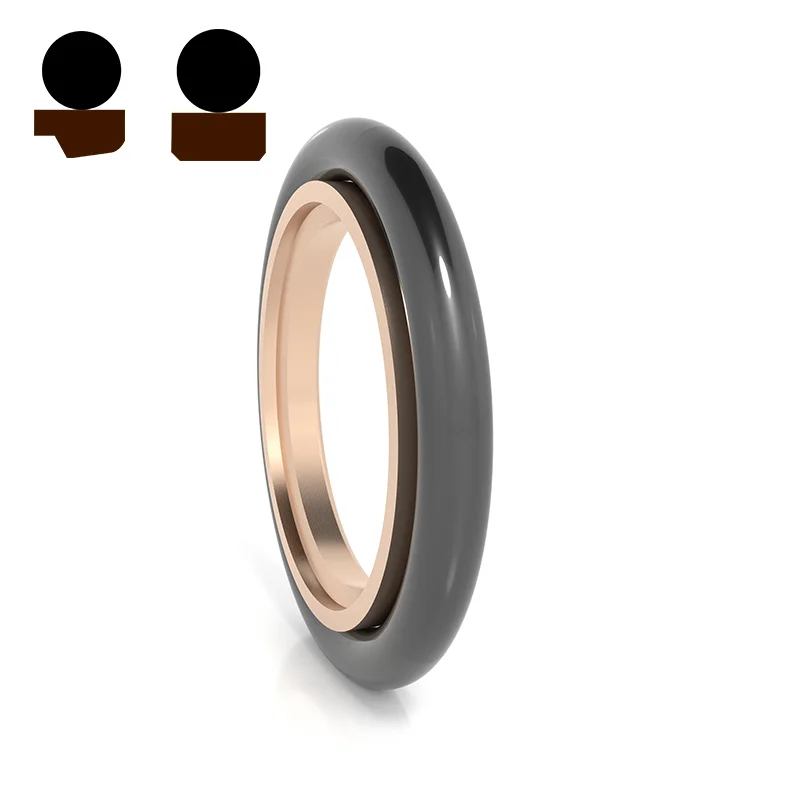

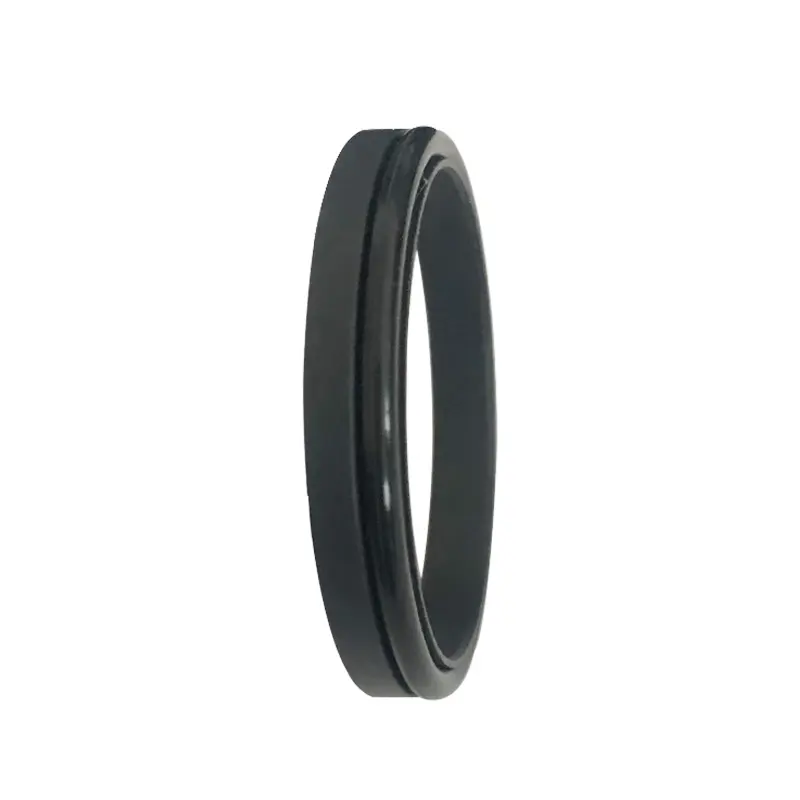

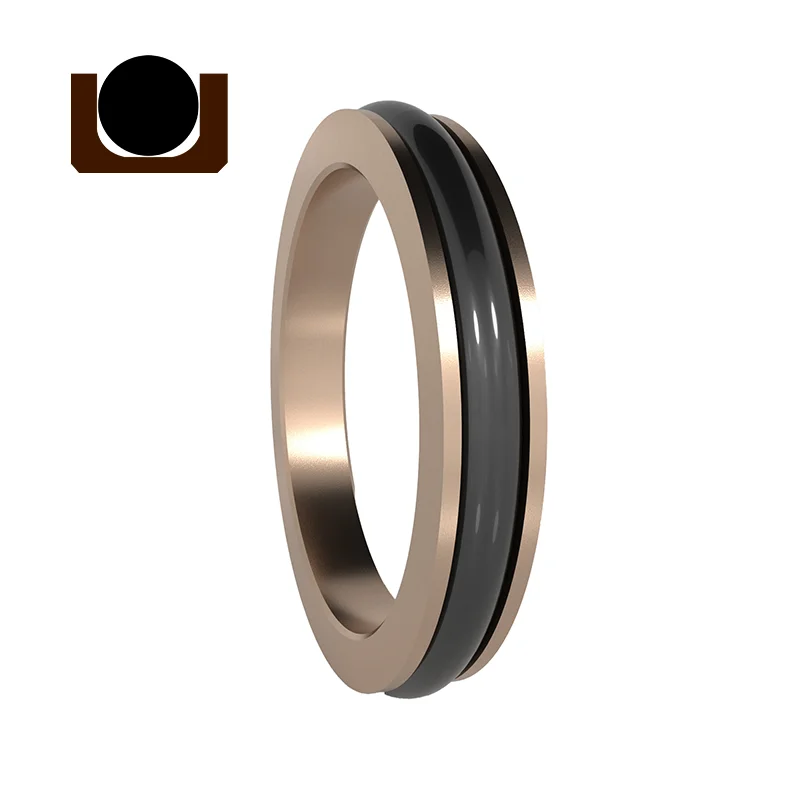

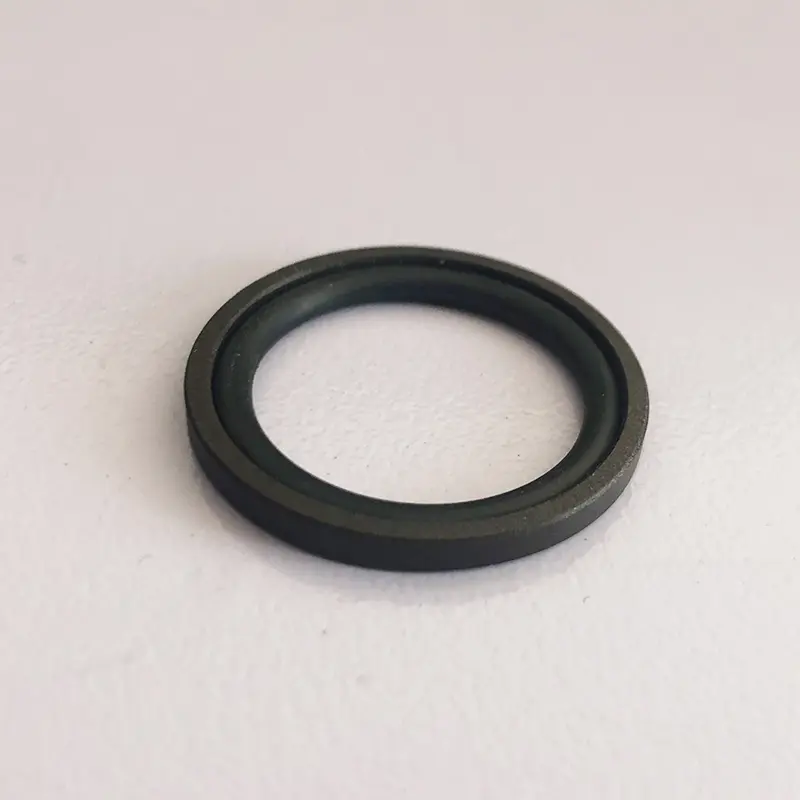

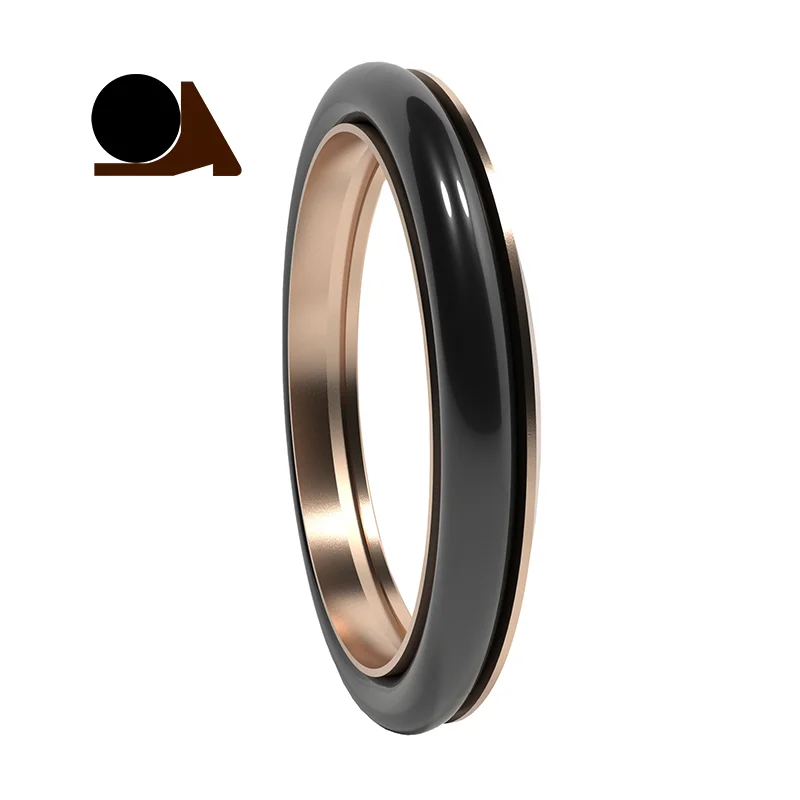

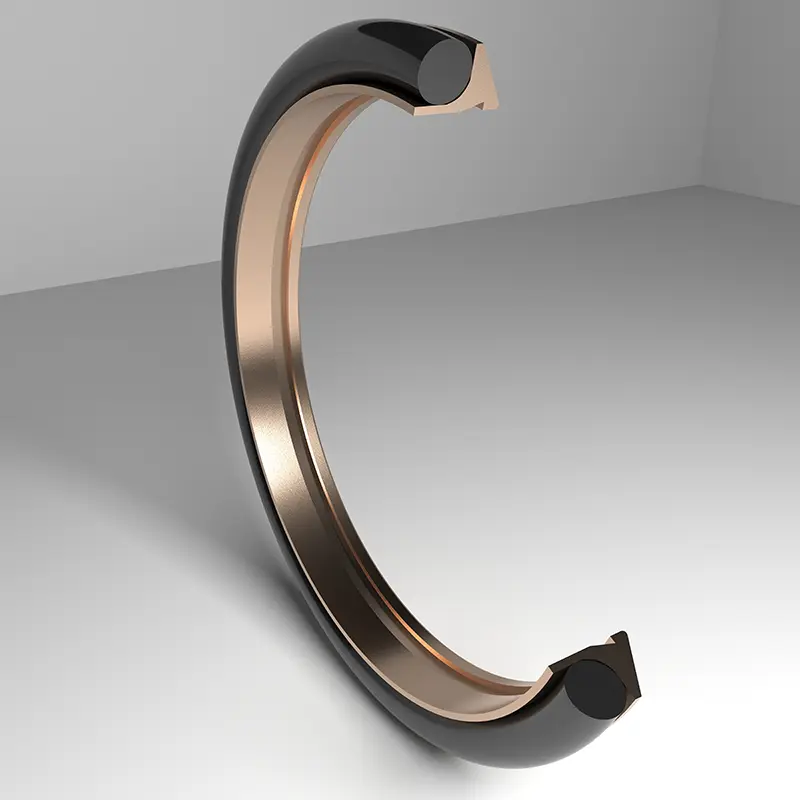

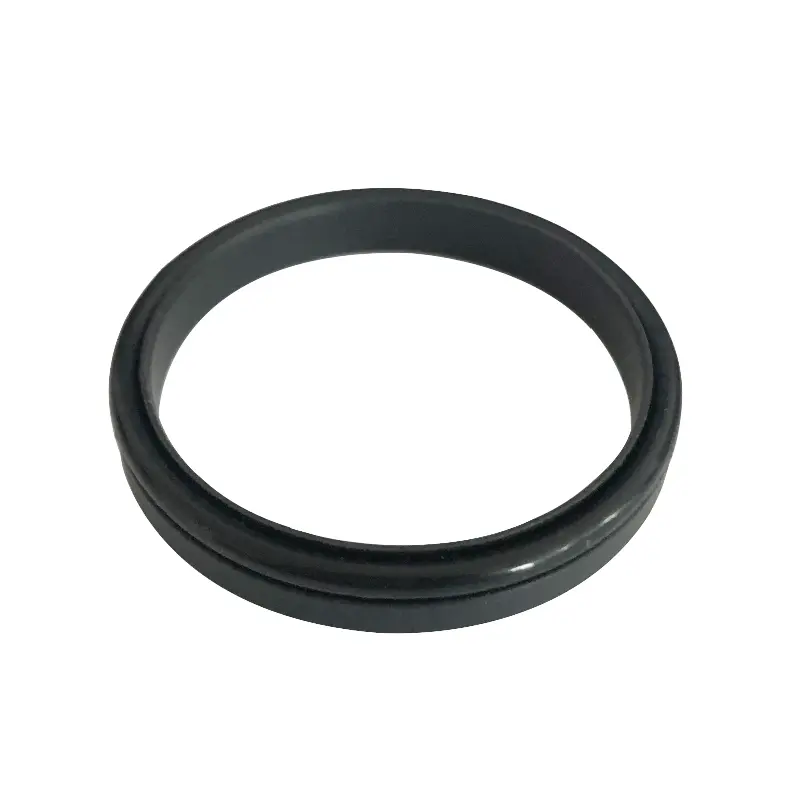

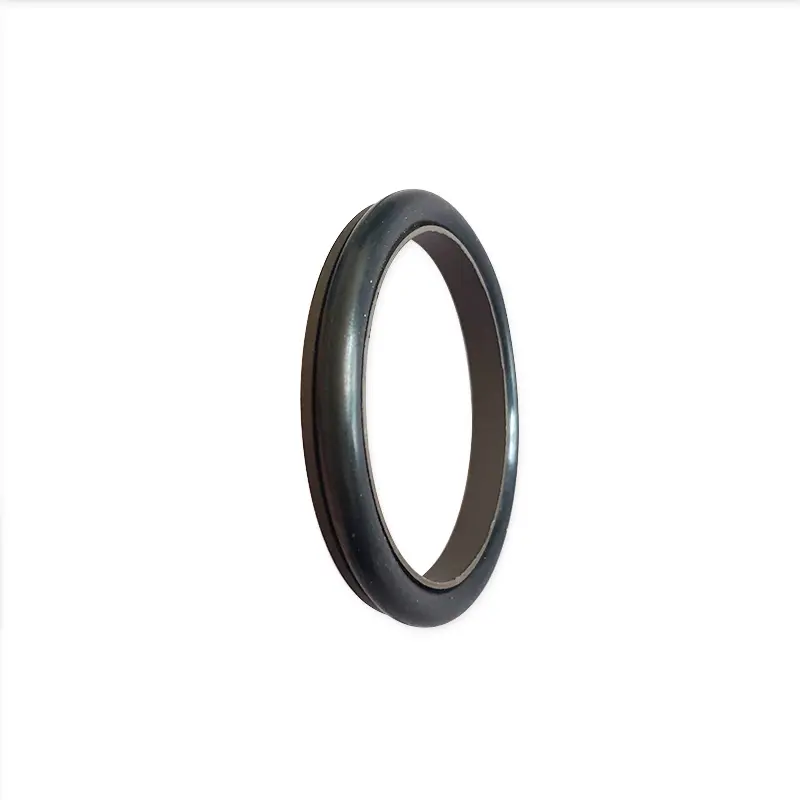

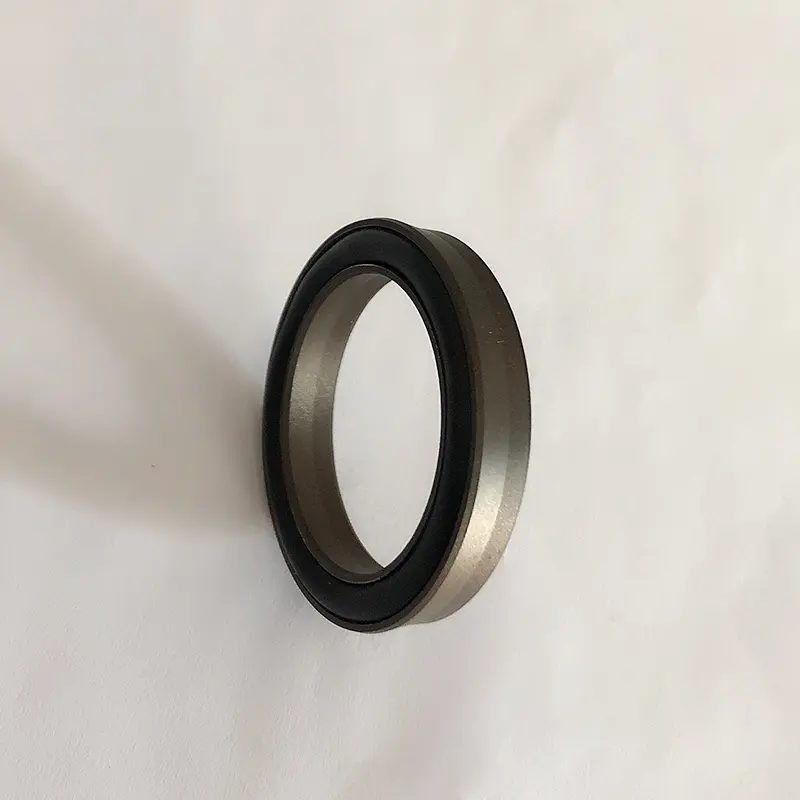

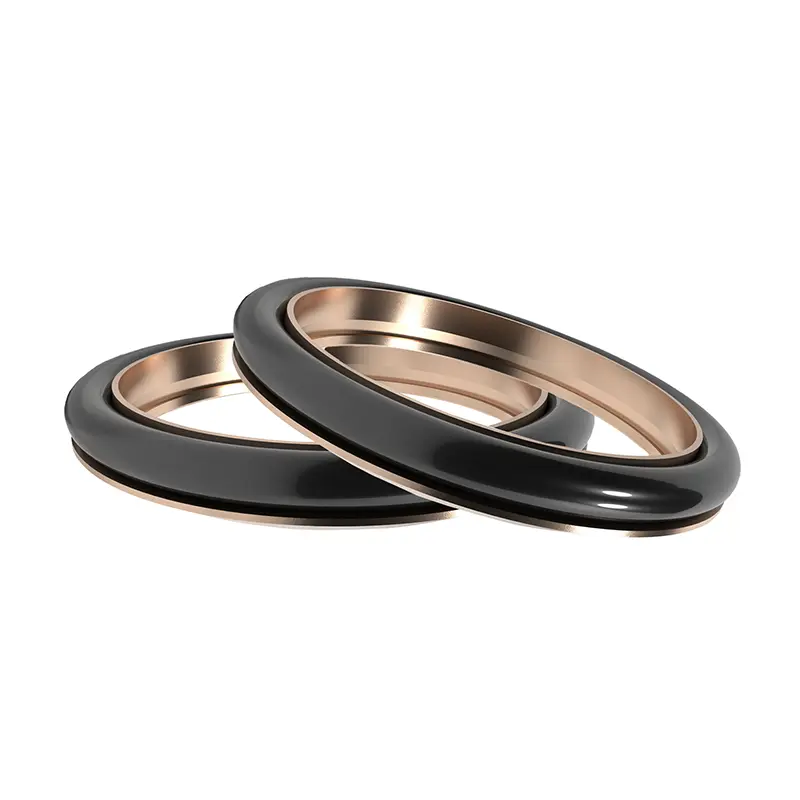

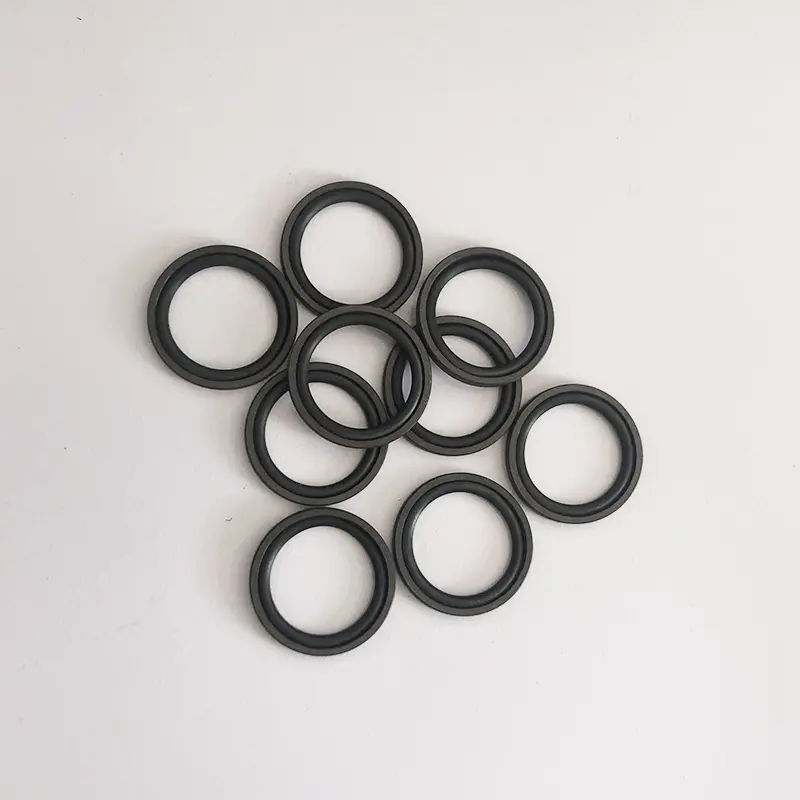

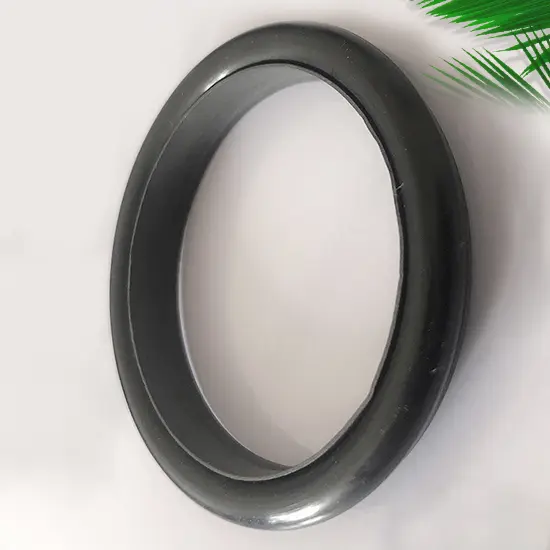

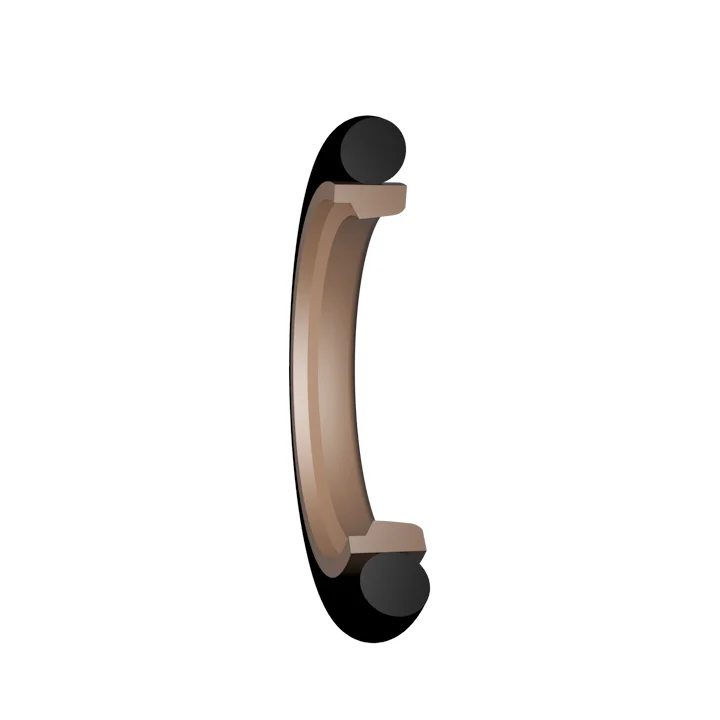

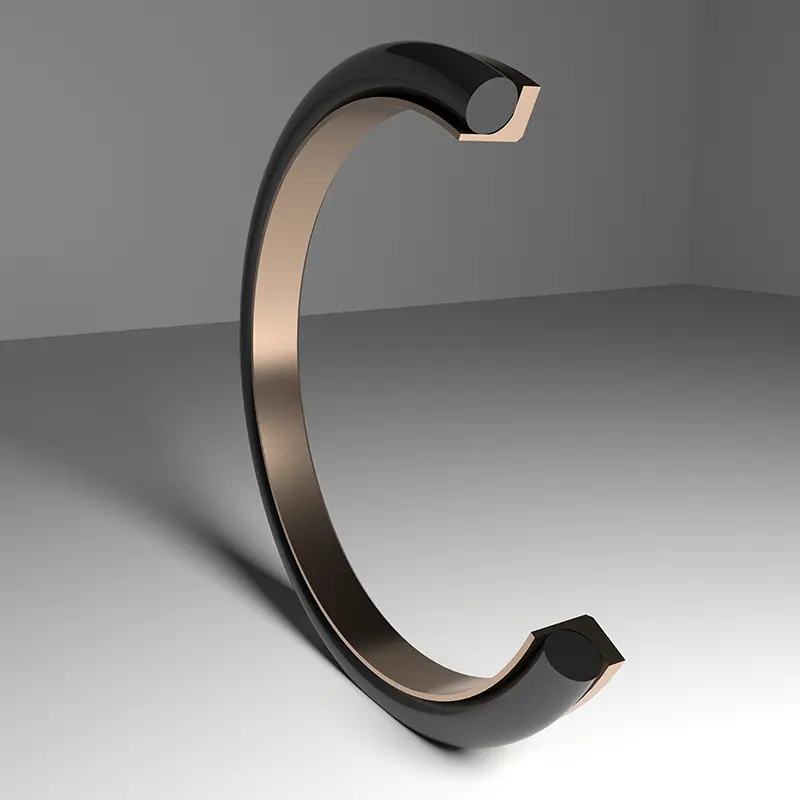

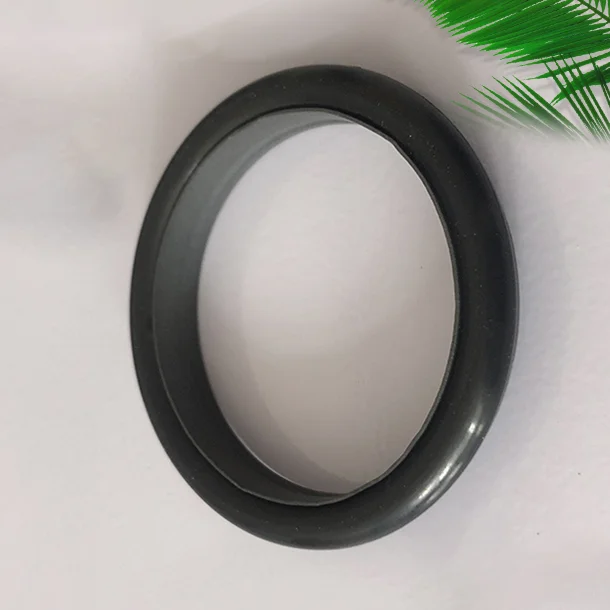

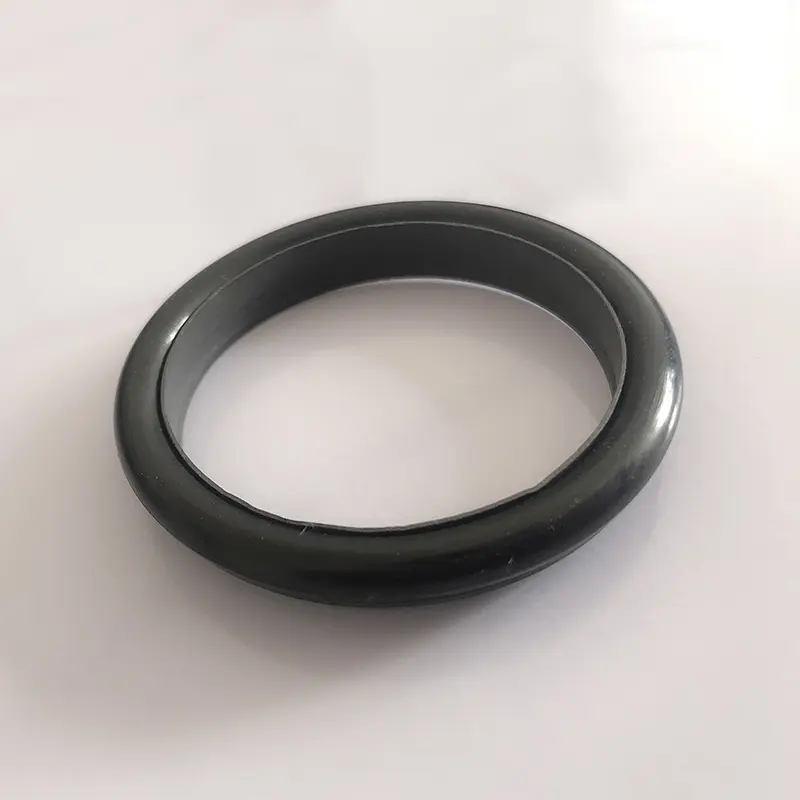

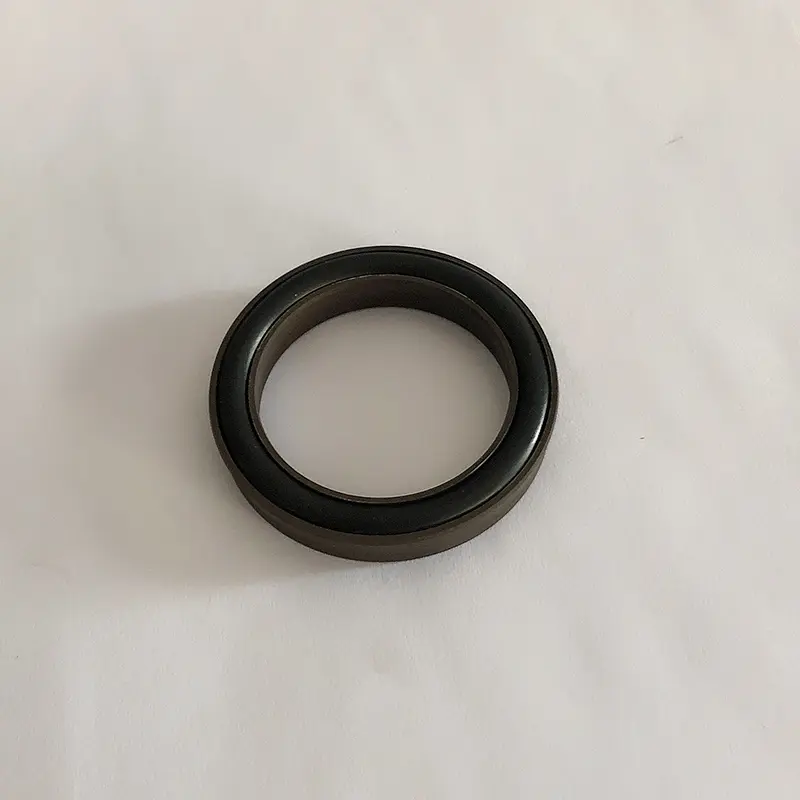

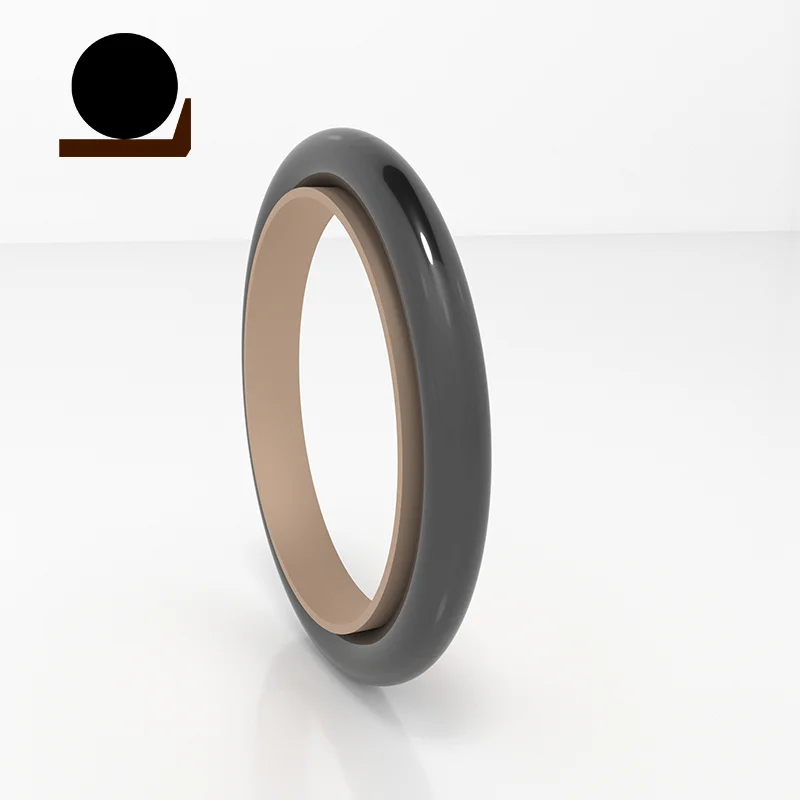

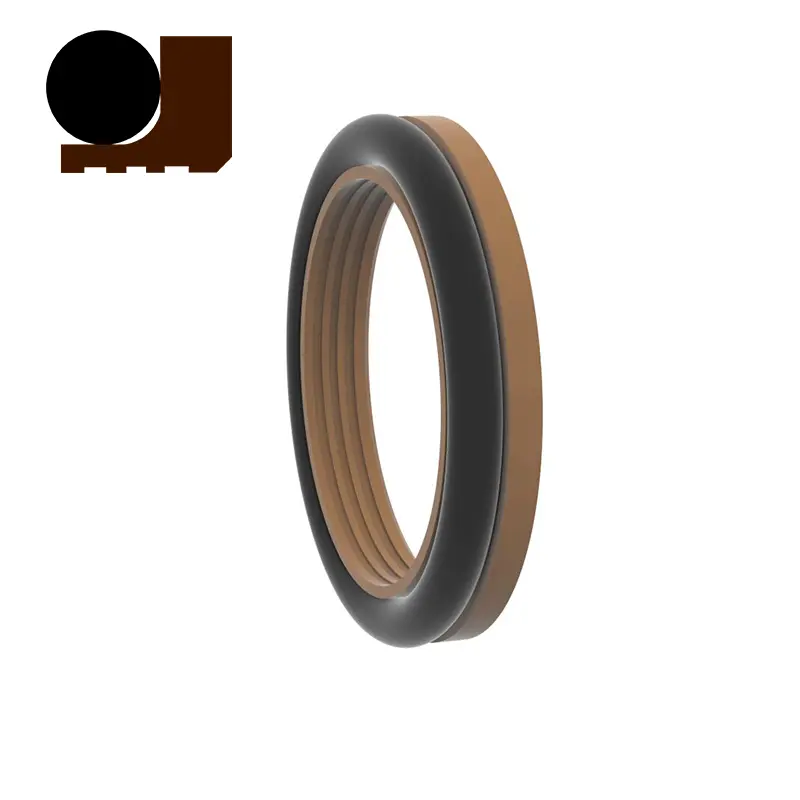

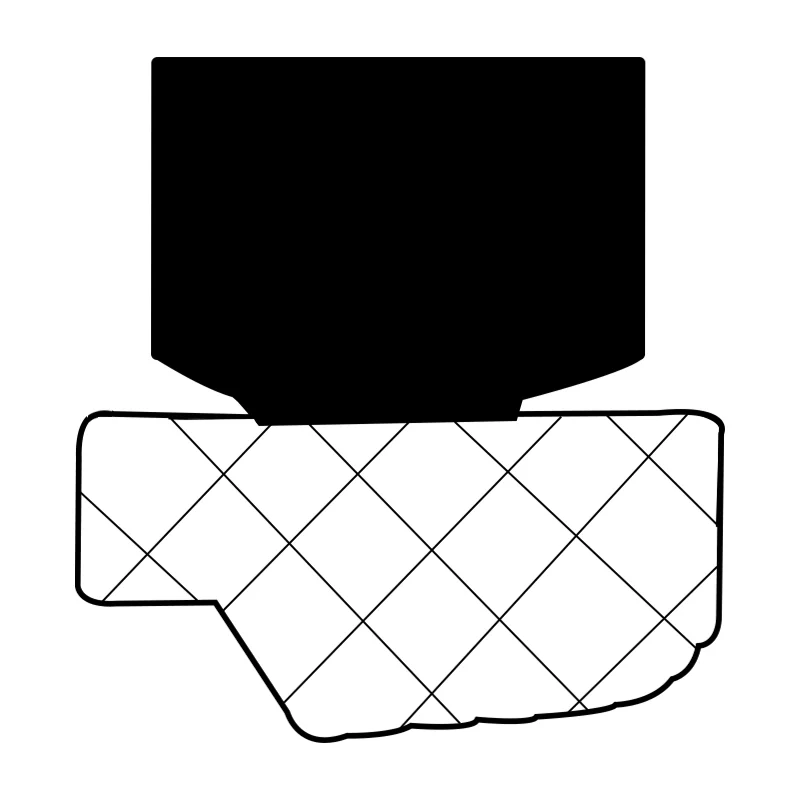

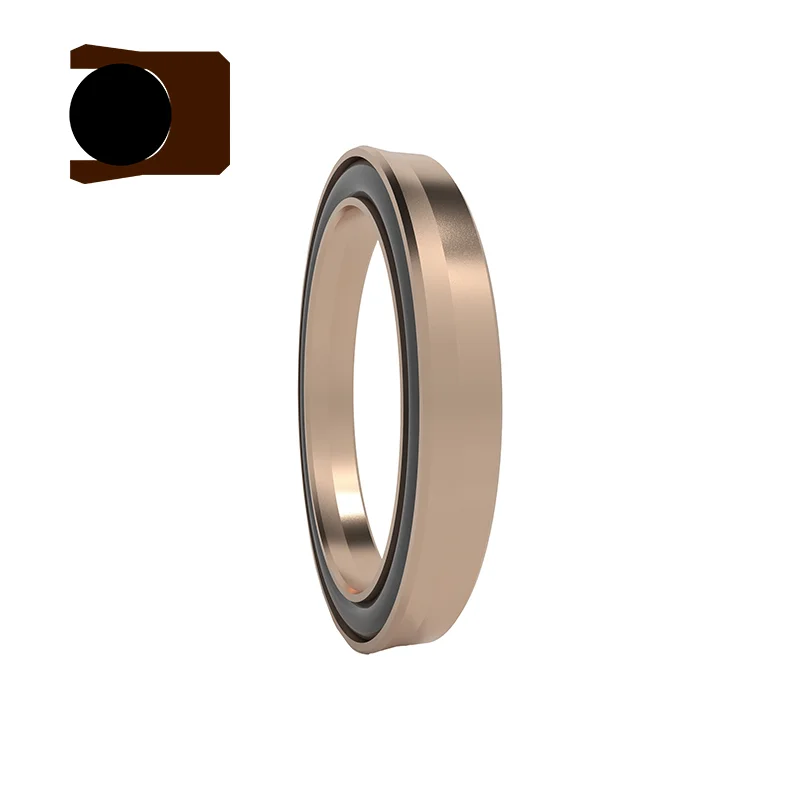

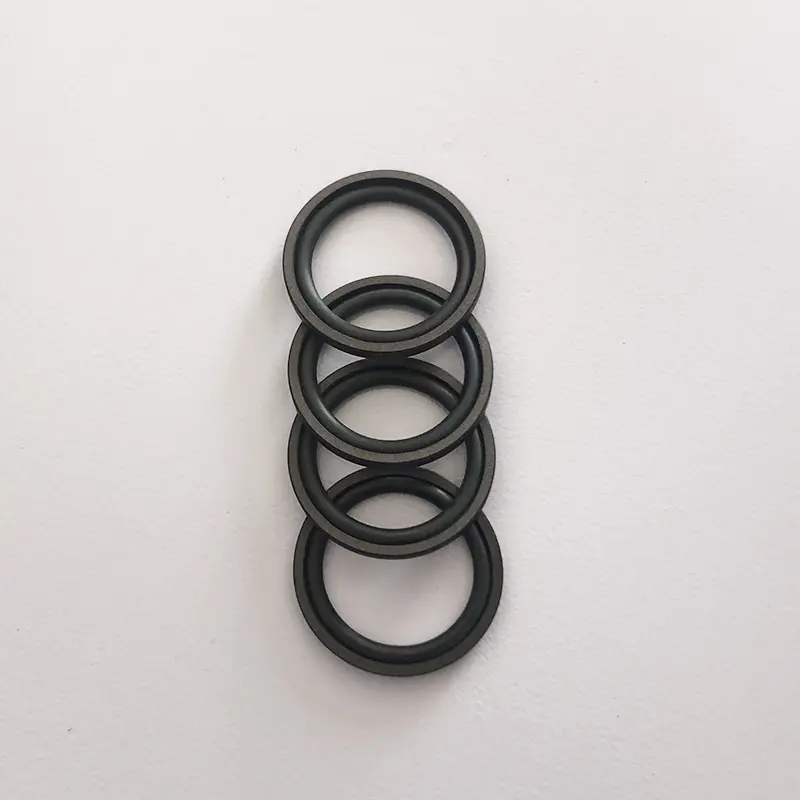

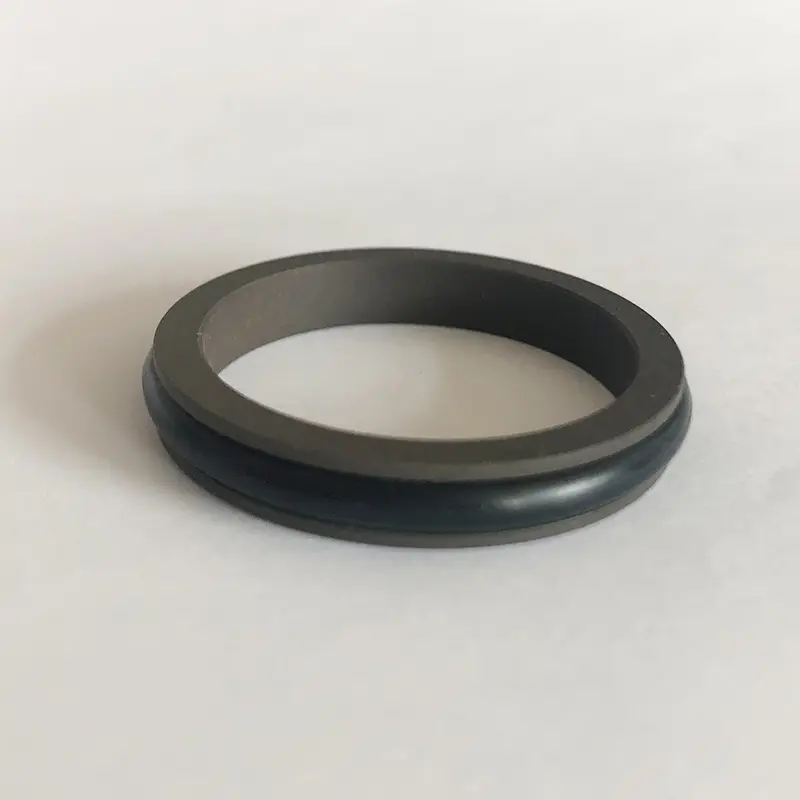

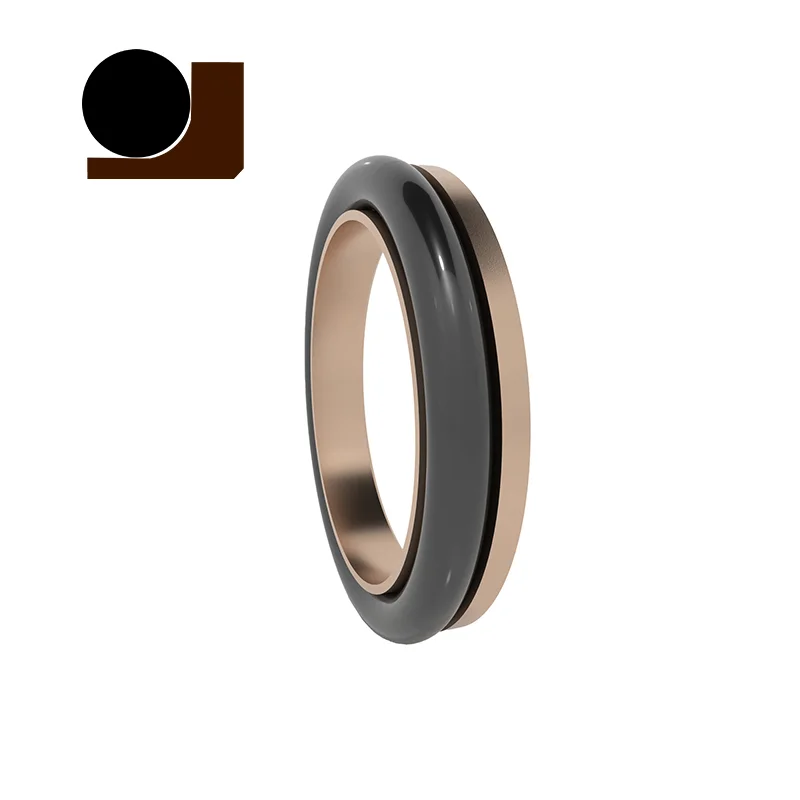

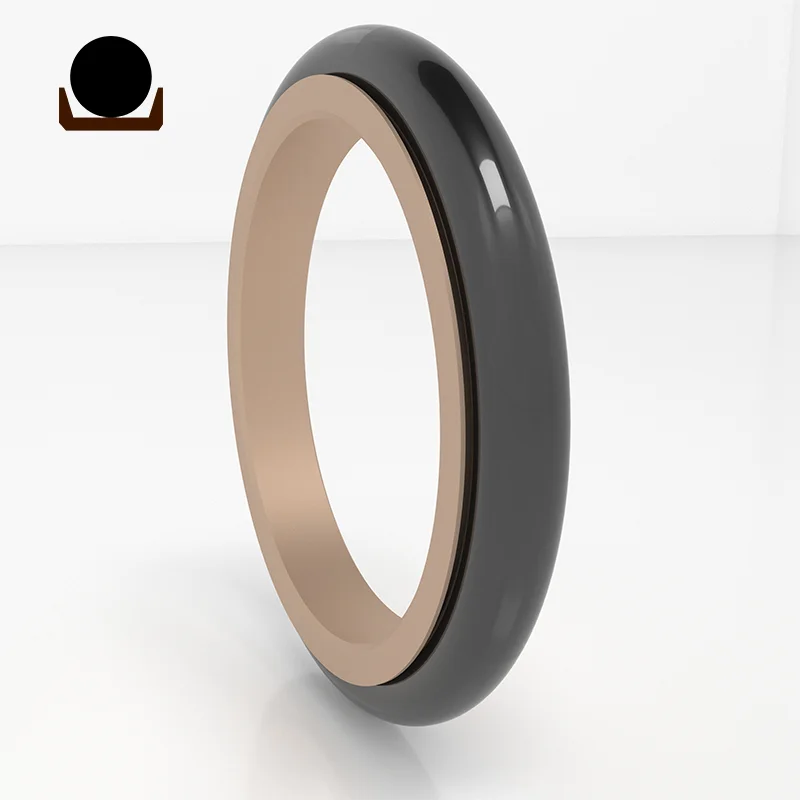

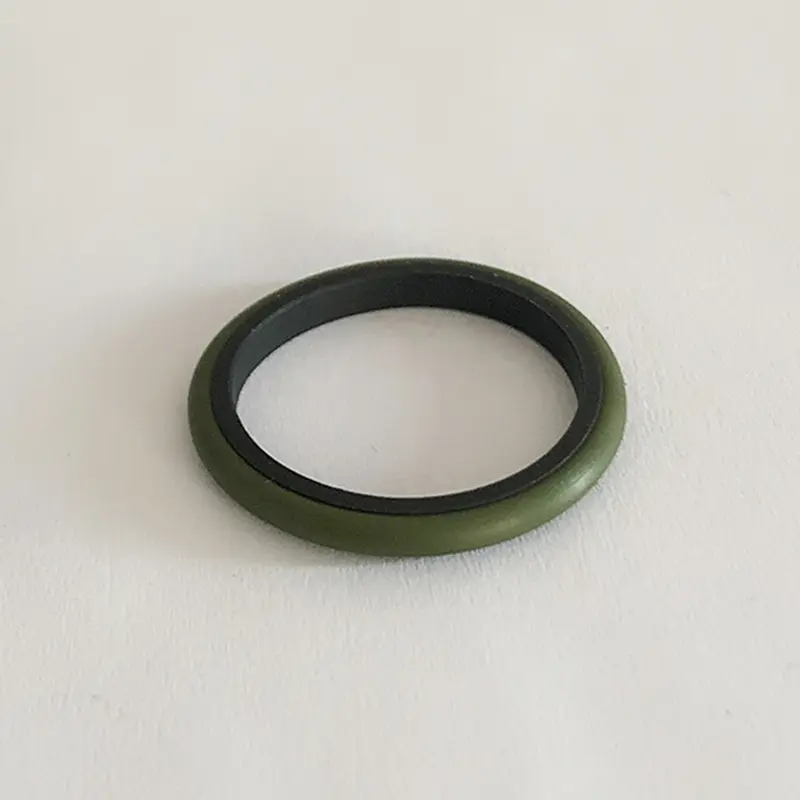

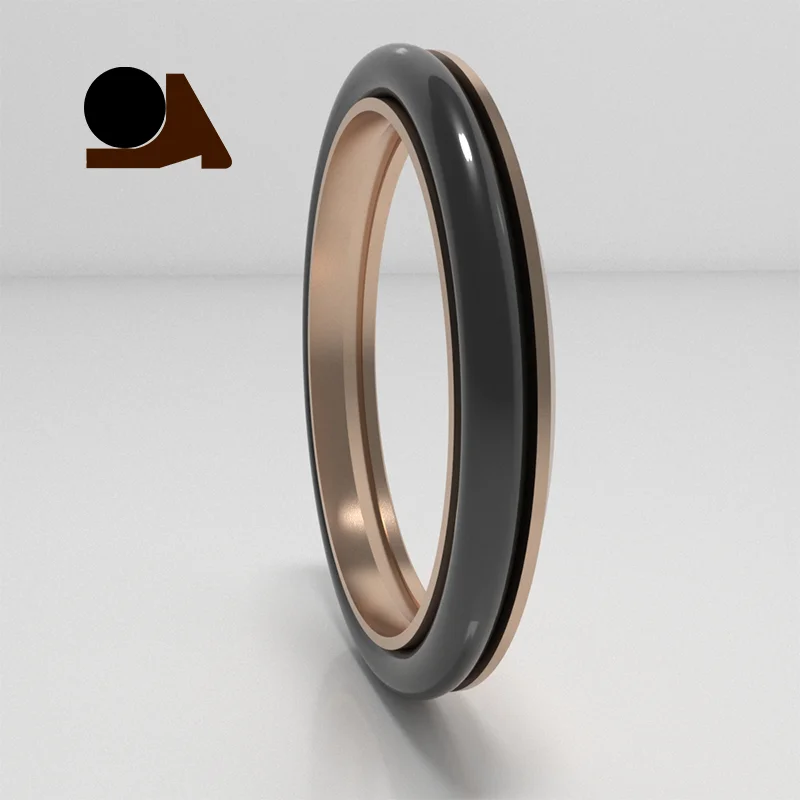

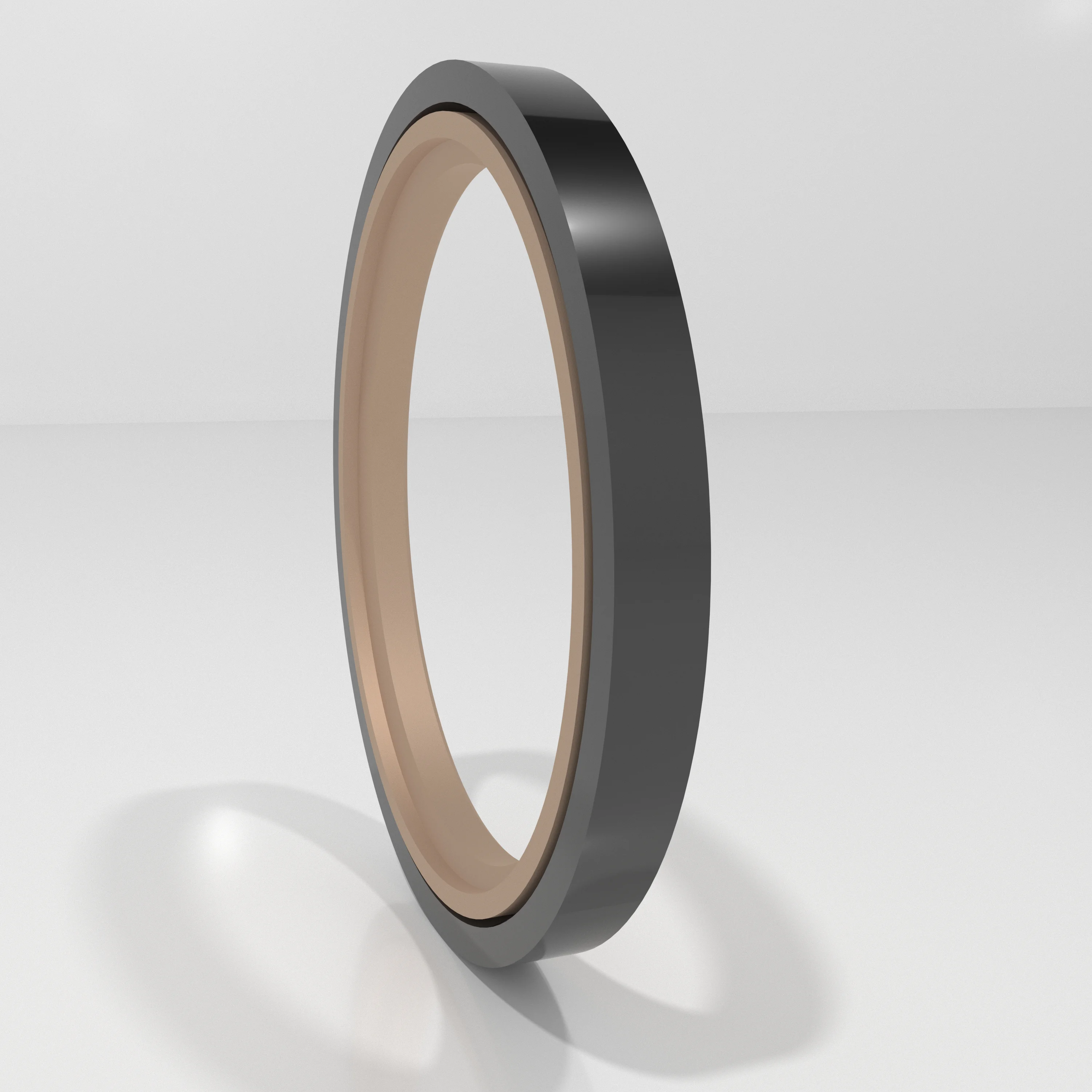

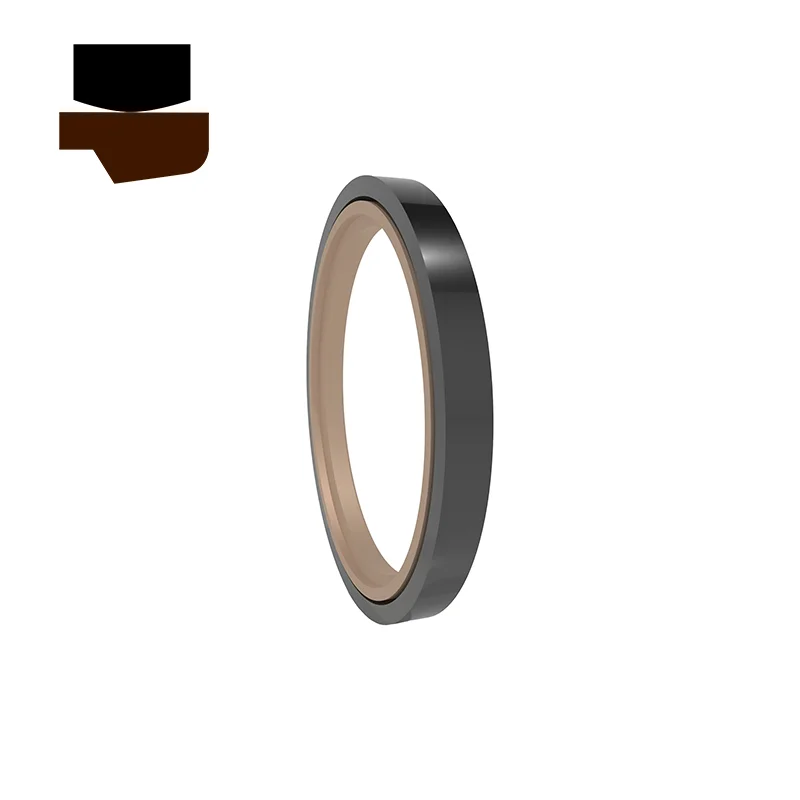

Ruichen မှပေးသောဖိအားပစ္စတင်ထားသောပစ္စတင်သည့်လှံတံများကို PTFE တံဆိပ်ခတ်ကွင်းများနှင့် o-shaped ရာဘာကွင်းတို့ဖြင့်ဖွဲ့စည်းထားသည့် PTFE တံဆိပ်ခတ်ကွင်းများနှင့် O-shaped ရာဘာကွင်းတို့ဖြင့်ဖွဲ့စည်းထားသည်။ ၎င်းတို့ကို RC01-RC14 စီးရီးများနှင့်ကိုက်ညီသော O-Rings နှင့်အညီခွဲခြားထားသည်။ အလုပ်လုပ်နေသည့်အခါ O-Ring သည်တံဆိပ်ခတ်လက်စွပ်၏ 0 တ်ဆင်မှုအတွက်လျော်ကြေးပေးရန် radial အင်အားကိုပေးစွမ်းသည်။ နှစ် ဦး သည်ကောင်းမွန်သောတံဆိပ်ခတ်သက်ရောက်မှုကိုဖန်တီးရန်အတူတကွလုပ်ဆောင်ကြသည်။
ကျွန်ုပ်တို့၏မြင့်မားသောဖိအားပစ္စတင်လှံတံလှံတံများ, မော်တော်ယာဉ်များထုတ်လုပ်ခြင်းနှင့်ပြုပြင်ထိန်းသိမ်းမှုရှိမော်တော်ယာဉ်များထုတ်လုပ်ခြင်းနှင့်ပြုပြင်ထိန်းသိမ်းမှုရှိစက်ပစ္စည်းထုတ်လုပ်ခြင်းနှင့်ပြုပြင်ထိန်းသိမ်းမှုရှိဆင်းသက်ခြင်းနှင့်ပြုပြင်ထိန်းသိမ်းမှုရှိသည့်အင်ဂျင်နီယာစက်များနှင့်ပြုပြင်ထိန်းသိမ်းရေးစက်ကိရိယာများရှိရေတွင်းစက်ပစ္စည်းများနှင့် 0 န်ဆောင်မှုပေးသည့်စက်ပစ္စည်းများနှင့် 0 န်ဆောင်မှုများတွင်ရေတွင်းသုံးစက်ကိရိယာများရှိစက်ပစ္စည်းများ, ၎င်းတို့သည်ဟိုက်ဒရောလစ်စနစ်များ၏တည်ငြိမ်မှုကိုထိရောက်စွာစစ်ဆေးနိုင်ပြီးယိုစိမ့်မှုကိုရှောင်ရှားနိုင်သည်။
ထုတ်ကုန်အင်္ဂါရပ်များနှင့် application များ:
အင်္ဂါရပ်များ:
1 ။ မြင့်မားသောဖိအားပစ္စတင်လှံတံတံဆိပ်များကိုဟိုက်ဒရောလစ်နှင့် pneumatic applicaties နှစ်ခုလုံးအတွက်အသုံးပြုနိုင်သည်။
2 ။ တံဆိပ်ခတ်ခြင်းစွမ်းဆောင်ရည်သည်အလွန်ကောင်းသည်ဖြစ်စေ,
3 ။ ပွတ်တိုက်ခြင်း, သေးငယ်သောပွတ်တိုက်မှု, သေးငယ်သောလှုပ်ရှားမှု, ချောမွေ့လှုပ်ရှားမှု,
4 ။ တံဆိပ်ခတ်သည်ရှည်လျားသောဘဝရှိပြီးရေနံအခမဲ့ဆီကိုတံဆိပ်ခတ်ရန်သင့်တော်သည်။
5 ။ အသေးစားဖွဲ့စည်းတည်ဆောက်ပုံဆိုင်ရာအာကာသနှင့်လွယ်ကူစွာတပ်ဆင်ခြင်းနှင့်ပြုပြင်ထိန်းသိမ်းမှု။
သက်ဆိုင်သောလုပ်ငန်းခွင်အခြေအနေများ -
သက်ကြီးရွယ်အိုများမြင့်မားသော Poston Rod Seals ၏သက်ဆိုင်သောလုပ်ငန်းခွင်အခြေအနေများ (ကန့်သတ်တန်ဖိုးများသည်တစ်ချိန်တည်းတွင်မပေါ်သင့်ပါ)
| ဘေးတိုက်ပုံ | ပုံစံ | ဖိအား (MPA) | အပူချိန် (℃) | မြန်နှုန်း (M / S) | စာနယ်ဇင်းများ |
 |
RC01 / RC02 | ≤70 | -35 + 100 (O-Ring NBR နှင့်ကိုက်ညီခြင်း) | ≤6 | Hydraulic ရေနံ, Flame နှောင့်နှေးအရည် (HFA / HFB), ဓာတ်ငွေ့စသည်တို့ကို |
| -20 ~ + 180 (o-ring fkm ကိုက်ညီခြင်း) | |||||
 |
RC03 / RC04 | ≤100 | -35 + 100 (O-Ring NBR နှင့်ကိုက်ညီခြင်း) | ≤6 | Hydraulic ရေနံ, Flame နှောင့်နှေးအရည် (HFA / HFB), ဓာတ်ငွေ့စသည်တို့ကို |
| -20 ~ + 180 (o-ring fkm ကိုက်ညီခြင်း) | |||||
 |
RC05 | ≤200 | -35 + 100 (O-Ring NBR နှင့်ကိုက်ညီခြင်း) | ≤6 | ဓာတ်သတ္တုအခြေပြုဟိုက်ဒရောလစ်ရေနံ, Flame နှောင့်နှေးအရည် (HFA / HFB), ရေစသည်ဖြင့်။ |
| -20 ~ + 180 (o-ring fkm ကိုက်ညီခြင်း) | |||||
 |
rc06 / rc07 | ≤100 | -35 + 100 (O-Ring NBR နှင့်ကိုက်ညီခြင်း) | ≤6 | ဓာတ်သတ္တုအခြေပြုဟိုက်ဒရောလစ်ရေနံ, မီးလျှံအနှောင့်အယှက်ပေးအရည် (HFA / HFB), ဓာတ်ငွေ့စသည်တို့ |
| -20 ~ + 180 (o-ring fkm ကိုက်ညီခြင်း) | |||||
 |
RC08 / RC09 | ≤200 | -35 + 100 (O-Ring NBR နှင့်ကိုက်ညီခြင်း) | ≤6 | ဓာတ်သတ္တုအခြေပြုဟိုက်ဒရောလစ်ရေနံ, Flame နှောင့်နှေးအရည် (HFA / HFB), ရေစသည်ဖြင့်။ |
| -20 ~ + 180 (o-ring fkm ကိုက်ညီခြင်း) | |||||
 |
RC10 | ≤260 | -35 + 100 (O-Ring NBR နှင့်ကိုက်ညီခြင်း) | ≤6 | ဓာတ်သတ္တုအခြေပြုဟိုက်ဒရောလစ်ရေနံ, Flame နှောင့်နှေးအရည် (HFA / HFB), ရေစသည်ဖြင့်။ |
| -20 ~ + 180 (o-ring fkm ကိုက်ညီခြင်း) | |||||
 |
RC11 | ≤60 | -35 + 100 (O-Ring NBR နှင့်ကိုက်ညီခြင်း) | ≤6 | ဓာတ်သတ္တုအခြေပြုဟိုက်ဒရောလစ်ရေနံ, Flame နှောင့်နှေးအရည် (HFA / HFB), ရေစသည်ဖြင့်။ |
| -20 ~ + 180 (o-ring fkm ကိုက်ညီခြင်း) | |||||
 |
rc11 -b | ≤60 | -35 + 100 (O-Ring NBR နှင့်ကိုက်ညီခြင်း) | ≤6 | ဓာတ်သတ္တုအခြေပြုဟိုက်ဒရောလစ်ရေနံ, Flame နှောင့်နှေးအရည် (HFA / HFB), ရေစသည်ဖြင့်။ |
| -20 ~ + 180 (o-ring fkm ကိုက်ညီခြင်း) | |||||
 |
rc12 | ≤60 | -35 + 100 (O-Ring NBR နှင့်ကိုက်ညီခြင်း) | ≤6 | ဓာတ်သတ္တုအခြေပြုဟိုက်ဒရောလစ်ရေနံ, Flame နှောင့်နှေးအရည် (HFA / HFB), ရေစသည်ဖြင့်။ |
| -20 ~ + 180 (o-ring fkm ကိုက်ညီခြင်း) | |||||
 |
rc13 | ≤20 | -35 + 100 (O-Ring NBR နှင့်ကိုက်ညီခြင်း) | ≤6 | ဓာတ်သတ္တုအခြေပြုဟိုက်ဒရောလစ်ရေနံ, မီးလျှံအနှောင့်အယှက်ပေးအရည် (HFA / HFB), ဓာတ်ငွေ့စသည်တို့ |
| -20 ~ + 180 (o-ring fkm ကိုက်ညီခြင်း) | |||||
 |
RC14 | ≤20 | -35 + 100 (O-Ring NBR နှင့်ကိုက်ညီခြင်း) | ≤6 | ဓာတ်သတ္တုအခြေပြုဟိုက်ဒရောလစ်ရေနံ, မီးလျှံအနှောင့်အယှက်ပေးအရည် (HFA / HFB), ဓာတ်ငွေ့စသည်တို့ |
| -20 ~ + 180 (o-ring fkm ကိုက်ညီခြင်း) |
ပစ္စည်းရွေးချယ်ခြင်း:
1 ။ O-Ring ပစ္စည်းများနှင့်ကိုက်ညီမှုကိုရွေးချယ်နိုင်သည်။ R01 Nbrile ရော်ဘာ (NBR), ro2 fluororubber (FKM) စသည်ဖြင့်ရွေးချယ်နိုင်သည်။
2 ။ လက်စွပ်များကိုတံဆိပ်ခတ်ခြင်း - PTFE1, PTFE2, PTFE3, PTFE4, PU, စသည်တို့ကို)
အမှာစာမှာ - (အချို့သောမော်ဒယ်များသာပြသထားပါသည်, ကျေးဇူးပြု. တိကျသောအမိန့်မော်ဒယ်များအတွက်ကျွန်တော်တို့ကိုဆက်သွယ်ပါ။ )
အမိန့်မော်ဒယ် RC01-80x89.6x7.8-ptfe3-r01
Model-Rod အချင်း x Groove အချင်း X Groove အကျယ် X Groove အကျယ် Ptfe3-Modified PTFE ပစ္စည်းကုဒ် R01 O-Ring Temper Code
အမိန့်မော်ဒယ် RC03-80x89x10-ptfe3-r01
Model-Rod အချင်း X Groove အချင်း x Groove အကျယ် Ptfe3-Modified PTFE ပစ္စည်း Code R01 O-O-Ring Temper Code
အမိန့်မော်ဒယ် RC06-80x89.9x9.2-ptfe3-r01
Model-Rod အချင်း x Groove အချင်း X Groove အကျယ် X Groove အကျယ် Ptfe3-Modified PTFE ပစ္စည်းကုဒ် R01 O-Ring Temper Code
အမိန့်မော်ဒယ် RC08-80x90.2x11.2-ptfe3-ptfe3-rod အချင်း X Groove X Groove X Groove X Groove X Groove X Groove X Groove X Groove X Groove X Groove
သတ်မှတ်ချက်များ -
(အချို့သောမော်ဒယ်အချို့သာပြသထားပြီးတိကျသောအမိန့်မော်ဒယ်များအတွက်ကျွန်ုပ်တို့အားဆက်သွယ်ပါ။ )

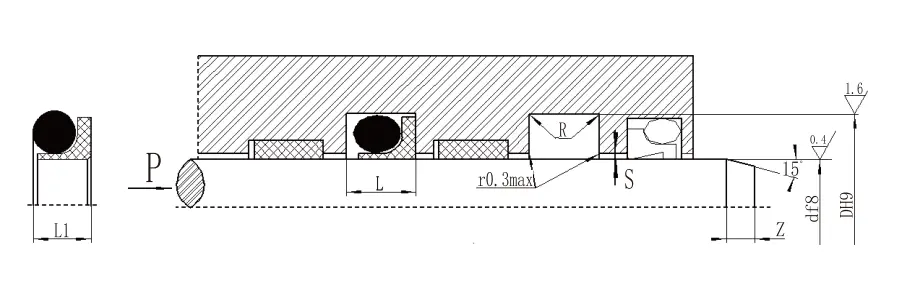

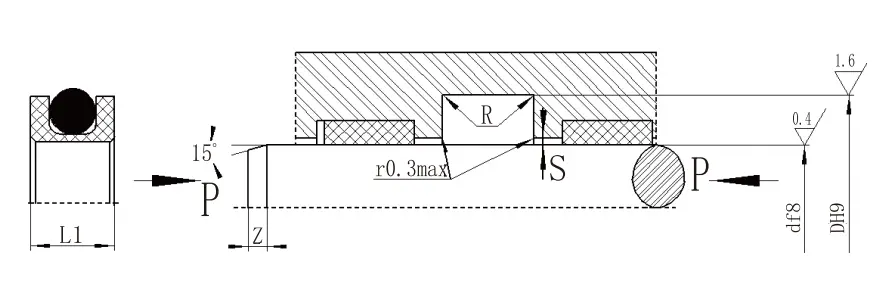

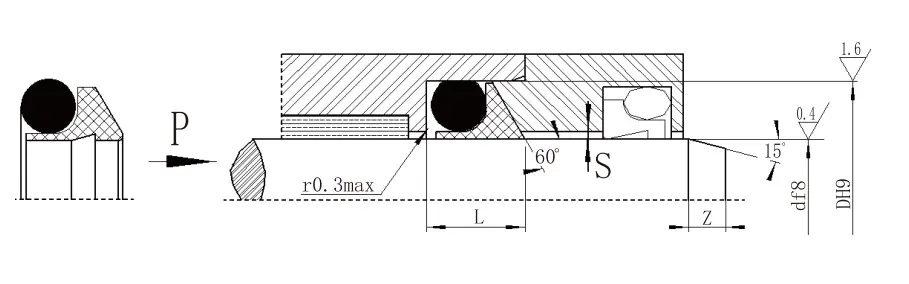

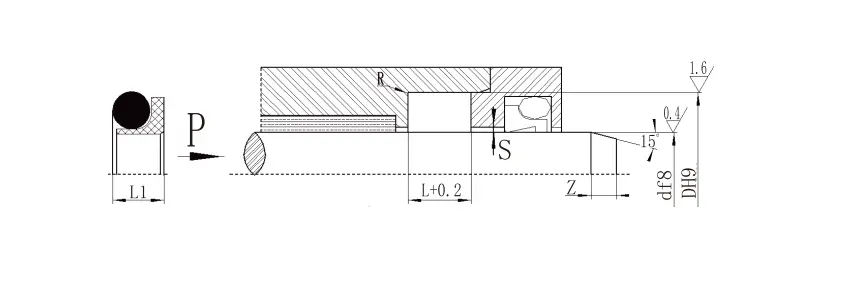

| 4.1 RC01 သတ်မှတ်ချက်များ (အသေးစိတ်ဖော်ပြချက်ဇယားတွင်မည်သည့်အရွယ်အစားမဆိုထုတ်ကုန်များကိုထုတ်လုပ်နိုင်ပါသည်) | ||||||||||
| DF8 စံအမျိုးအစား RC01 |
DF8 အလင်းဝန် rc01-q |
DF8 လေးလံသောဝန် rc01-z |
h9 | L+0.2 | L1 | rမက်စငွေ | Sမက်စငွေ | Zမိနစ် | d0 | |
| <20MPA | <40MPA | |||||||||
| - | 5 ~ 17.9 | - | d + 3.5 | 3.2 | 2.8 | 0.3 | 0.2 | 0.15 | 3 | 1.8 |
| 5 ~ 17.9 | 18 ~ 39.9 | - | d + 5.0 | 4.2 | 3.8 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 18 ~ 39.9 | 40 ~ 108.9 | 5 ~ 17.9 | + 6.6 | 5.2 | 4.7 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 40 ~ 108.9 | 109 ~ 629 | 18 ~ 39.9 | d + 9.6 | 7.8 | 7 | 0.5 | 0.3 | 0.2 | 7 | 5.3 |
| 109 ~ 629 | 630 ~ 999 | 40 ~ 108.9 | d + 12.5 | 9.8 | 8.8 | 0.6 | 0.35 | 0.25 | 10 | 7.00 |
| 630 ~ 999 | 1000 ~ 1599 | 109 ~ 629 | d + 15.2 | 11.6 | 10.6 | 0.7 | 0.5 | 0.3 | 12 | 8.6 |
| 1000 ~ 1599 | ≥1600 | 630 ~ 999 | + 17.8 | 14.8 | 13.5 | 0.8 | 0.6 | 0.4 | 15 | 10.0 |
| ≥1600 | - | 1000 ~ 1599 | + 21.2 | 17.8 | 16.3 | 1 | 0.7 | 0.6 | 20 | 12.0 |
| မှတ်စု: 1 ။ ≤30mmအတွက်ဖွင့်လှစ်ရန် groove ကိုအသုံးပြုရန်အကြံပြုသည်။ | ||||||||||
| 2 ။ install ည့်သည် Groove တံဆိပ်များတပ်ဆင်ခြင်းအတွက်ကျွန်ုပ်တို့ကုမ္ပဏီ၏တပ်ဆင်မှုလမ်းညွှန်ကိုကြည့်ပါ။ 3 ။ > 40MPA အတွက် SEARD ၏ root area ရိယာသည် H8 / F8 FITTT သည်းခံစိတ်ကိုအသုံးပြုသည်။ | ||||||||||
| 4.1 RC03 သတ်မှတ်ချက်သတ်မှတ်ချက် parameter table (အသေးစိတ်ဖော်ပြချက်ဇယားရှိအရွယ်အစား၏ထုတ်ကုန်များကိုထုတ်လုပ်နိုင်သည်) | |||||||
| f8 | h9 | L+0.2 | smx ကို | Zမိနစ် | d0 |
|
|
| <40MPA | <60mpa |
|
|||||
| 5 ~ 17 | d + 4.7 | 5.2 | 0.25 | 0.15 | 4 | 2.65 |
|
| 18 ~ 39 | + 6.2 | 6.6 | 0.25 | 0.2 | 5 | 3.55 |
|
| 40 ~ 108 | d + 9.0 | 10 | 0.3 | 0.2 | 7 | 5.3 |
|
| 109 ~ 670 | d + 12.0 | 13.2 | 0.35 | 0.25 | 10 | 7 |
|
| 671 ~ 999 | + 14.6 | 15.8 | 0.5 | 0.3 | 12 | 8.6 |
|
| 1000 ~ 1600 | d + 18 | 17.4 | 0.6 | 0.4 | 15 | 10 |
|
| > 1600 | + 21.2 | 22 | 0.7 | 0.6 | 20 | 12 |
|
| မှတ်ချက် - 1 ။ > 60mpa အတွက် Seal Roard area ရိယာသည် H8 / F8 မထိုက်မတန်သည်းခံစိတ်ကိုအသုံးပြုသည်။ | |||||||
| 2 ။ တံခါးပိတ်ဖွဲ့စည်းပုံကိုပိတ်ထားရမည့်အချိန်တွင်ကျွန်ုပ်တို့၏ကုမ္ပဏီနှင့်တိုင်ပင်ပါ။ | |||||||
| 4.1 RC06 သတ်မှတ်ချက်များ (အသေးစိတ်ဖော်ပြချက်ဇယားတွင်မည်သည့်အရွယ်အစားမဆိုထုတ်ကုန်များကိုထုတ်လုပ်နိုင်ပါသည်) | ||||||||||
| f8 စံအမျိုးအစား RC06 |
f8 အလင်းဝန် rc06-q |
f8 လေးလံသောဝန် rc06-z |
h9 | L+0.2 | L1 | rမက်စငွေ | Sမက်စငွေ | Zမိနစ် | d0 | |
| <20MPA | <40MPA | |||||||||
| - | 4 ~ 17.9 | - | d + 3.6 | 4 | 3.6 | 0.3 | 0.2 | 0.15 | 3 | 1.8 |
| 4 ~ 17.9 | 18 ~ 39.9 | - | d + 5.0 | 5 | 4.6 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 18 ~ 39.9 | 40 ~ 106.9 | 4 ~ 17.9 | + 6.6 | 6.2 | 5.6 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 40 ~ 106.9 | 107 ~ 630.9 | 18 ~ 39.9 | d + 9.9 | 9.2 | 8.5 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 107 ~ 630.9 | 631 ~ 999 | 40 ~ 106.9 | + 13.0 | 12.3 | 10.6 | 0.6 | 0.35 | 0.25 | 10 | 7.00 |
| 631 ~ 999 | 1000 ~ 1600 | 107 ~ 630.9 | d + 15.2 | 13.6 | 12 | 0.7 | 0.5 | 0.3 | 12 | 8.6 |
| 1000 ~ 1600 | ≥1600 | 631 ~ 999 | + 18.5 | 16 | 14.5 | 0.8 | 0.6 | 0.4 | 15 | 10 |
| ≥1600 | - | 1000 ~ 1600 | d + 22 | 19 | 17 | 1 | 0.7 | 0.6 | 20 | 12.0 |
| မှတ်စု: 1 ။ ရိုးအချင်း≤70မီလီမီတာအတွက် Open Groove ကိုအသုံးပြုရန်အကြံပြုသည်။ interestal (ပိတ်ထားသော groove တံဆိပ်များတပ်ဆင်ခြင်းအတွက် installation လမ်းညွှန်ကိုကြည့်ပါ။ | ||||||||||
| 2 ။ ဖိအား> 40MPA အတွက်, တံဆိပ်၏ root area ရိယာ H8 / F8 မထိုက်မတန်သည်းခံစိတ်ကိုအသုံးပြုသည်။ | ||||||||||
| 4.1 RC08 သတ်မှတ်ချက်များ (အသေးစိတ်ဖော်ပြချက်ဇယားရှိအရွယ်အစား၏ထုတ်ကုန်များကိုထုတ်လုပ်နိုင်ပါသည်) | ||||||||||
| Standard Type DF8 RC08 | အလင်း load df8 rc08-q | မိုးသည်းထန်စွာဝန် DF8 RC08-Z | groove အချင်း h9 | groove အကျယ် ဌ + 0.2 |
အမြင့် L1 တံဆိပ်ခတ် | ဝိုင်းထောင့် Rမက်စငွေ | radial ရှင်းလင်းရေး Sမက်စငွေ | chamfer Zမိနစ် |
o-ring ဝါယာကြိုးအချင်း ှုှမည်သောဆေး0 | |
| <20MPA | <60mpa | |||||||||
| - | 5 ~ 17.9 | - | d + 3.6 | 4.7 | 4.2 | 0.3 | 0.2 | 0.15 | 3 | 1.8 |
| 5 ~ 17.9 | 18 ~ 39.9 | - | + 5.2 | 6.1 | 5.5 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 18 ~ 39.9 | 40 ~ 108.9 | 5 ~ 17.9 | + 6.8 d | 8 | 7 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 40 ~ 108.9 | 109 ~ 629 | 18 ~ 39.9 | d + 10.2 | 11.2 | 10 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 109 ~ 629 | 630 ~ 999 | 40 ~ 108.9 | + 13.4 | 14.2 | 12.7 | 0.6 | 0.35 | 0.25 | 10 | 7.00 |
| 630 ~ 999 | 1000 ~ 1599 | 109 ~ 629 | d + 16.0 | 16.2 | 14.5 | 0.7 | 0.5 | 0.3 | 12 | 8.6 |
| 1000 ~ 159 | ≥1600 | 630 ~ 999 | + 18.8 | 18.6 | 16.8 | 0.8 | 0.6 | 0.4 | 15 | 10.0 |
| ≥1600 | - | 1000 ~ 1599 | + 22.8 | 21.8 | 19.8 | 1.0 | 0.7 | 0.6 | 20 | 12.0 |
| မှတ်ချက်: 1 ။ ပိတ်ထားသော Groove လိုအပ်သည့်အခါကျွန်ုပ်တို့၏ကုမ္ပဏီကိုတိုင်ပင်ပါ။ | ||||||||||
| 2 ။ Pressure> 60mpa, root h8 / f8 ကိုက်ညီမှုနှင့်ကိုက်ညီသောသည်းခံမှု, | ||||||||||
