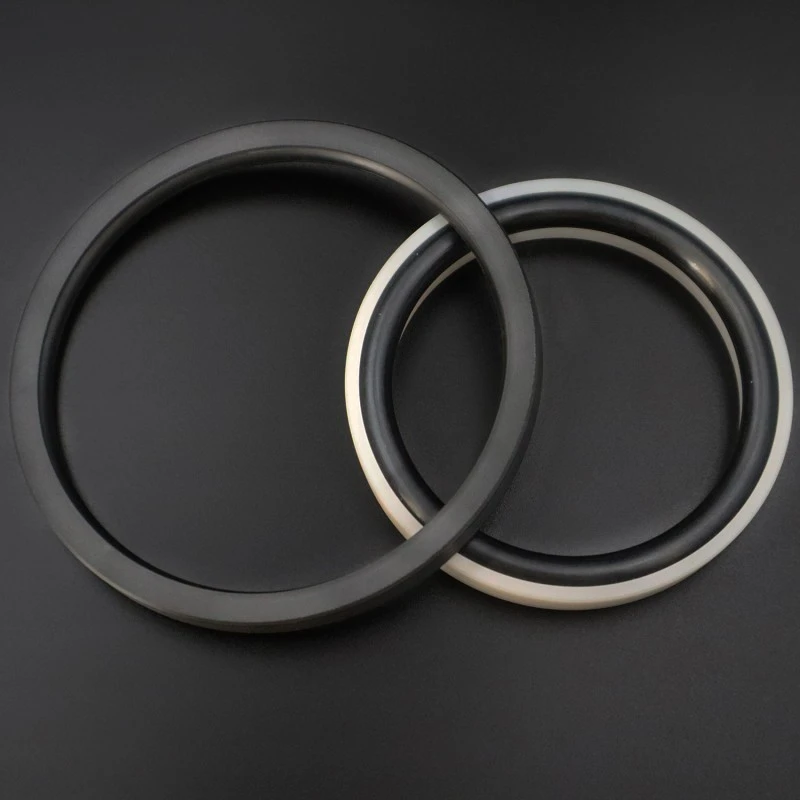

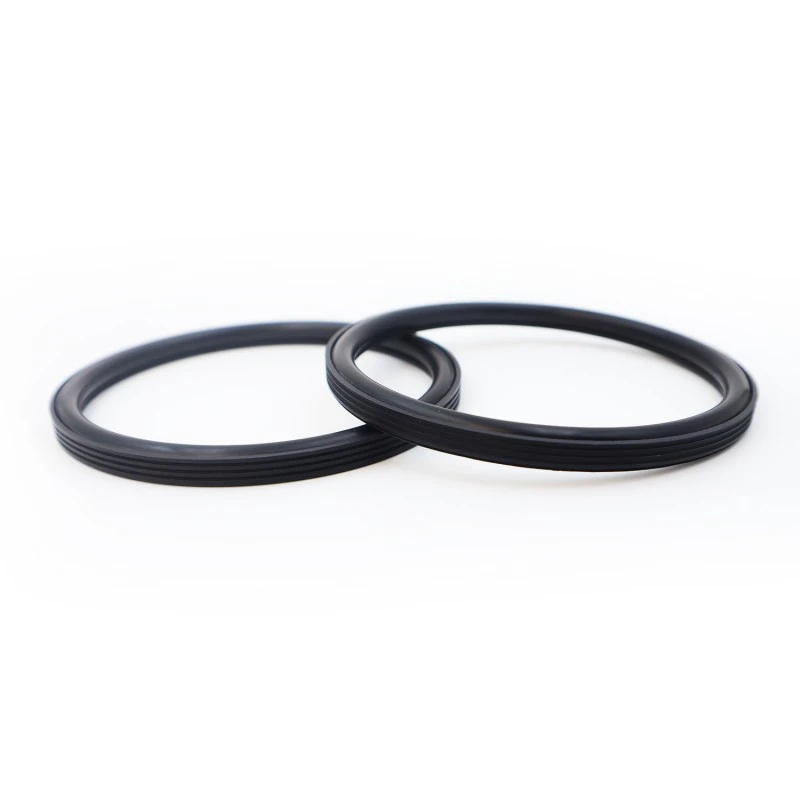

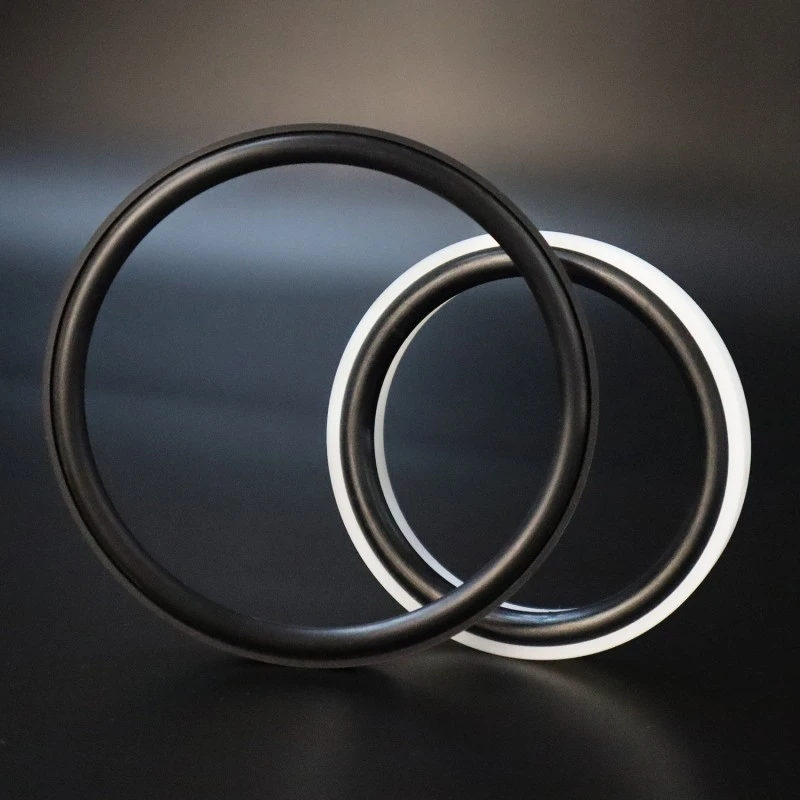

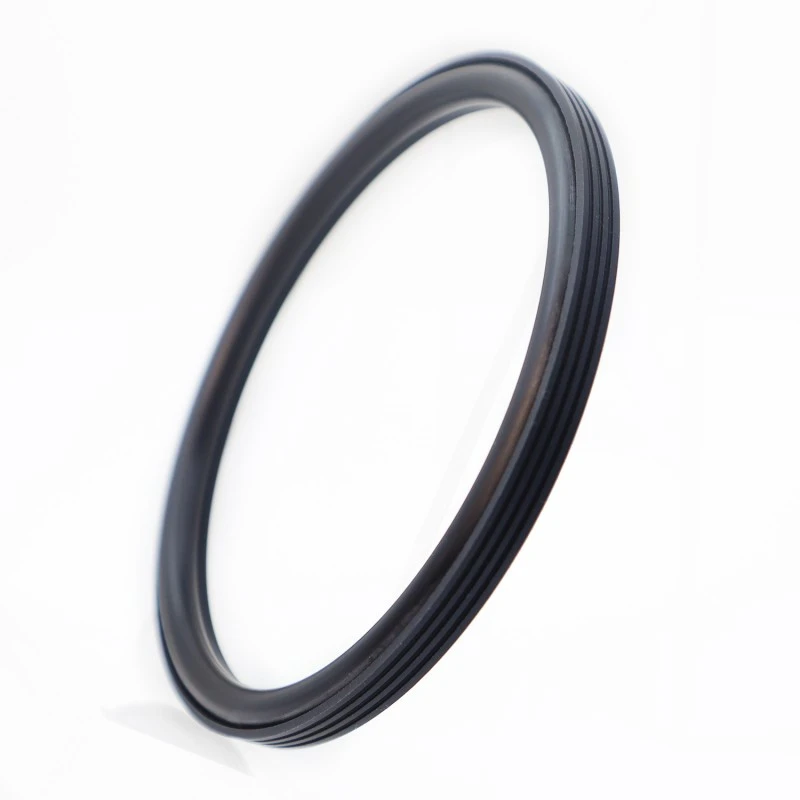

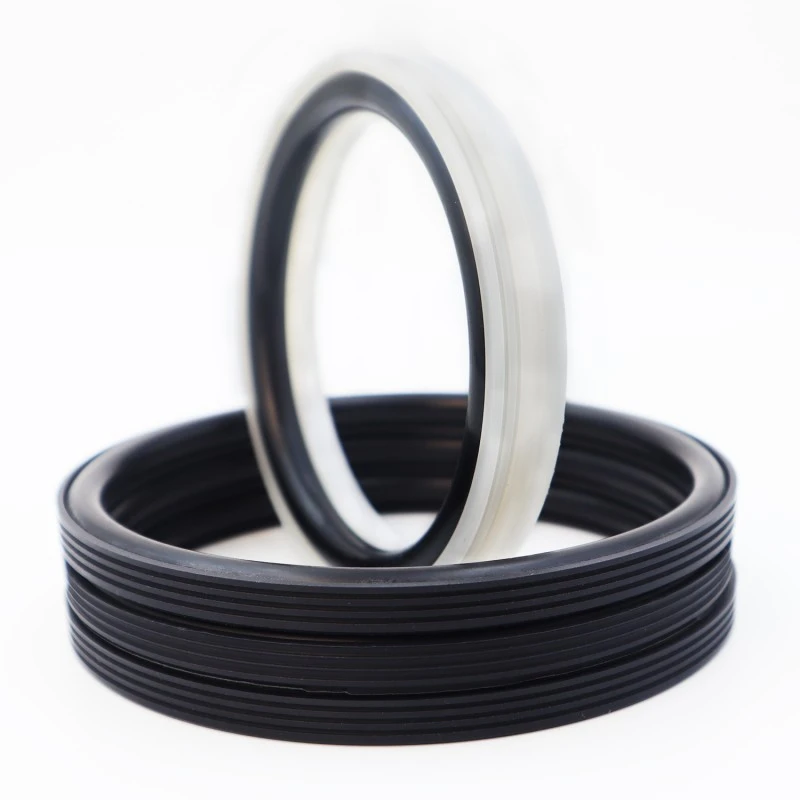

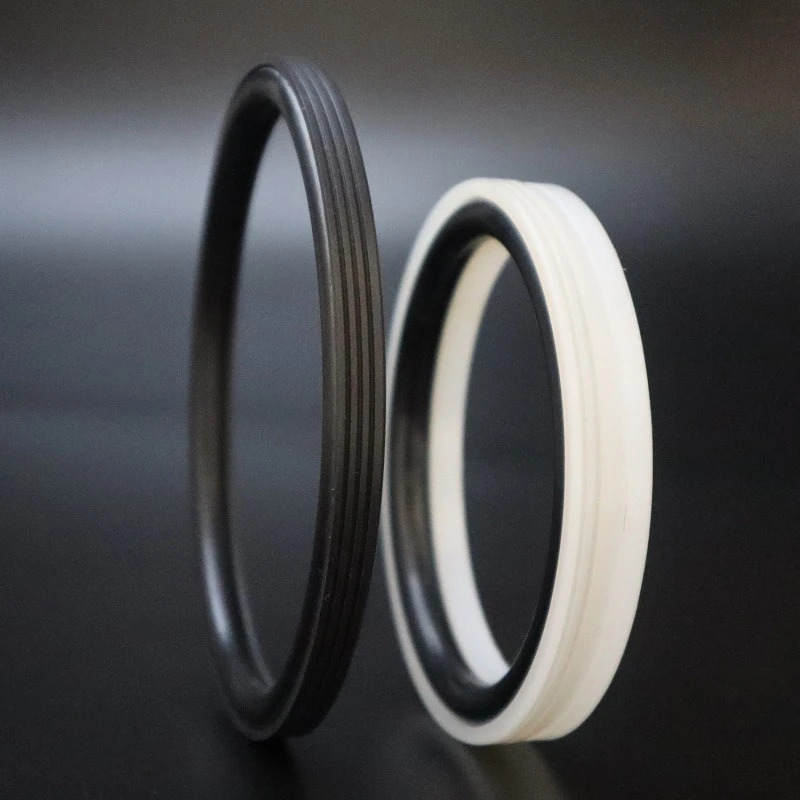

Ruichen Sealing Factory မှ ဒီဇိုင်းထုတ်ပြီး ထုတ်လုပ်ထားသော Bore Seal သည် ဟိုက်ဒရောလစ် တုံ့ပြန်ခြင်းနှင့် rotary motion applications များတွင် unidirectional sealing အတွက် သင့်လျော်သည်။ ၎င်းတွင် တာရှည်ဝန်ဆောင်မှုသက်တမ်း၊ ပွတ်တိုက်မှုနည်းပါးခြင်း၊ တံဆိပ်ခတ်ခြင်းစွမ်းဆောင်ရည်၊ ကျစ်လစ်သိပ်သည်းသောဖွဲ့စည်းပုံနှင့် တပ်ဆင်ရလွယ်ကူခြင်း၊ အသုံးပြုခြင်းနှင့် ပြုပြင်ထိန်းသိမ်းခြင်းတို့ ပါဝင်သည်။ အထူးတံဆိပ်ခတ်ထားသောနှုတ်ခမ်းနှင့် တံဆိပ်၏အထူဒီဇိုင်းသည် ပြင်းထန်သော ဘိလပ်မြေအလိမ်းလိမ်းကဲ့သို့ ပြင်းထန်သောမီဒီယာများတွင်ပင် ကောင်းမွန်သောတံဆိပ်ခတ်ခြင်းစွမ်းဆောင်ရည်ကို သေချာစေသည်။
|
ဖိအား/MPa |
အပူချိန်/°C |
မြန်နှုန်း / m/s |
လတ် |
|
|
အပြန်အလှန်လှုပ်ရှားမှု |
လှည့်ကွက် |
|||
|
≤100 |
-35 မှ +100°C (NBR O-ring ပါသော) |
≤6 |
≤2 |
ရေ၊ ရွှံ့၊ ရေနံစိမ်း၊ ဟိုက်ဒရောလစ်ဆီ၊ emulsion |
|
-20 မှ +200°C (FKM O-ring ပါသော) |
||||
ပစ္စည်းရွေးချယ်မှု
1. ပါရှိသော O-ring ပစ္စည်းများ- R01 Nitrile rubber (NBR), R02 Fluororubber (FKM) စသည်တို့မှ ရွေးချယ်နိုင်ပါသည်။
2. အလုံပိတ်လက်စွပ်ပစ္စည်း- Standard material သည် PTFE4 ဖြစ်ပြီး အခြားရရှိနိုင်သောပစ္စည်းများမှာ PTFE2/PTFE3/PTFE5/UPE/PK1/PK2 စသည်တို့ဖြစ်သည်။
အော်ဒါဥပမာ
မှာယူမှုမော်ဒယ်- RC2062-80*68.3*7.6-PTFE4-R01
မော်ဒယ် - အချင်း * Groove အချင်း * Groove width - ပစ္စည်းကုဒ်

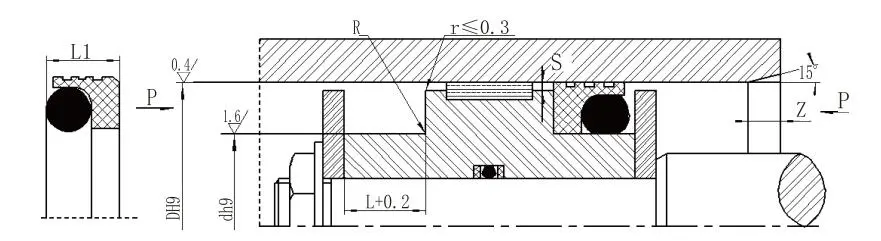

သတ်မှတ်ချက်များနှင့် ကန့်သတ်ချက်များ (သတ်မှတ်ထားသော အကွာအဝေးအတွင်း မည်သည့်အရွယ်အစားကိုမဆို ရနိုင်ပါသည်။)
|
Aperture အပိုင်း စံအမျိုးအစား DH9 RC2062 |
Aperture အပိုင်း သည်းထန်စွာ တင်ခြင်း။ DH9 RC2062-Z |
Groove အချင်း d h9 |
Groove အကျယ် L+0.2 |
တံဆိပ်အကျယ် L1 |
လုံးဝန်းသောထောင့်များ Rmax |
Radial clearance Smax |
ချမ်ဖာ Zmin |
O-ring ဝါယာကြိုးအချင်း |
||
|
<10MPA |
<20MPA |
<40MPA |
||||||||
|
၈~၁၂.၉ |
- |
D-4.5 |
3.1 |
2.8 |
0.3 |
0.3 |
0.2 |
0.15 |
3 |
1.8 |
|
၁၃~၂၄.၉ |
၁၀~၁၂.၉ |
D-6.3 |
4 |
3.65 |
0.4 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
၂၅~၅၁.၉ |
၁၃~၂၄.၉ |
D-8.2 |
5.2 |
4.55 |
0.4 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
52~127.9 |
၂၅~၅၁.၉ |
D-11.7 |
7.6 |
6.80 |
0.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
128~500.9 |
52~127.9 |
D-15.5 |
9.6 |
8.50 |
0.6 |
0.6 |
0.35 |
0.25 |
8 |
7.00 |
|
501~1500 |
128~500.9 |
D-19.4 |
12.1 |
11.1 |
0.7 |
0.7 |
0.5 |
0.3 |
10 |
8.60 |
မှတ်ချက်- 1. ဆလင်ဒါပေါက်များ ≤ 30mm အတွက်၊ အဖွင့်အကွက်ဒီဇိုင်းကို အကြံပြုထားသည်။
2. 30 MPa ထက်ကြီးသောဖိအားများအတွက်၊ ထုတ်ယူမှုကွာဟမှုအတွက် H8/f8 အံကိုက်ကို အကြံပြုထားသည်။
ကျယ်ကျယ်ပြန့်ပြန့် စမ်းသပ်နိုင်မှု- ကျွန်ုပ်တို့၏ ဗဟိုဓာတ်ခွဲခန်းတွင် ထုတ်ကုန်များ၏ စွမ်းဆောင်ရည်ကို အမှန်တကယ် လုပ်ငန်းခွင်အခြေအနေအောက်တွင် အတုယူနိုင်စွမ်းရှိသော စမ်းသပ်ကိရိယာ အစုံအလင်ဖြင့် တပ်ဆင်ထားပါသည်။ စမ်းသပ်သည့်အရာများ ပါဝင်သော်လည်း အကန့်အသတ်မရှိ-
Dimensional စစ်ဆေးခြင်း- ထုတ်ကုန်အတိုင်းအတာများသည် ပုံဆွဲသည်းခံမှုလိုအပ်ချက်များကို အပြည့်အဝပြည့်မီကြောင်း သေချာစေရန် တိကျသော 2D ရုပ်ပုံတိုင်းတာခြင်းတူရိယာများကို အသုံးပြုကာ ပေါင်းစပ်တိုင်းတာခြင်းစက်များကို အသုံးပြုခြင်း။
စွမ်းဆောင်ရည်စမ်းသပ်ခြင်း- အပူချိန်မြင့်မားသောအိုမင်းခြင်းစမ်းသပ်မှုများ၊ အပူချိန်နိမ့်စမ်းသပ်မှုများ၊ ဆီ/အလတ်စားခံနိုင်ရည်စစ်ဆေးမှုများ၊ ဝတ်ဆင်မှုခံနိုင်ရည်စမ်းသပ်မှုများ၊ ပေါက်ကွဲဖိအားစမ်းသပ်မှုများ၊ စသည်တို့အပါအဝင်။
ဘဝစက်ဝန်းစမ်းသပ်ခြင်း- လက်တွေ့လုပ်ငန်းခွင်အခြေအနေများကို အတုယူသည့် တာရှည်ခံခုံတန်းလျားစစ်ဆေးမှုများမှတစ်ဆင့် ထုတ်ကုန်၏ ဝန်ဆောင်မှုသက်တမ်းနှင့် ယုံကြည်စိတ်ချရမှုကို ခန့်မှန်းခြင်း။
