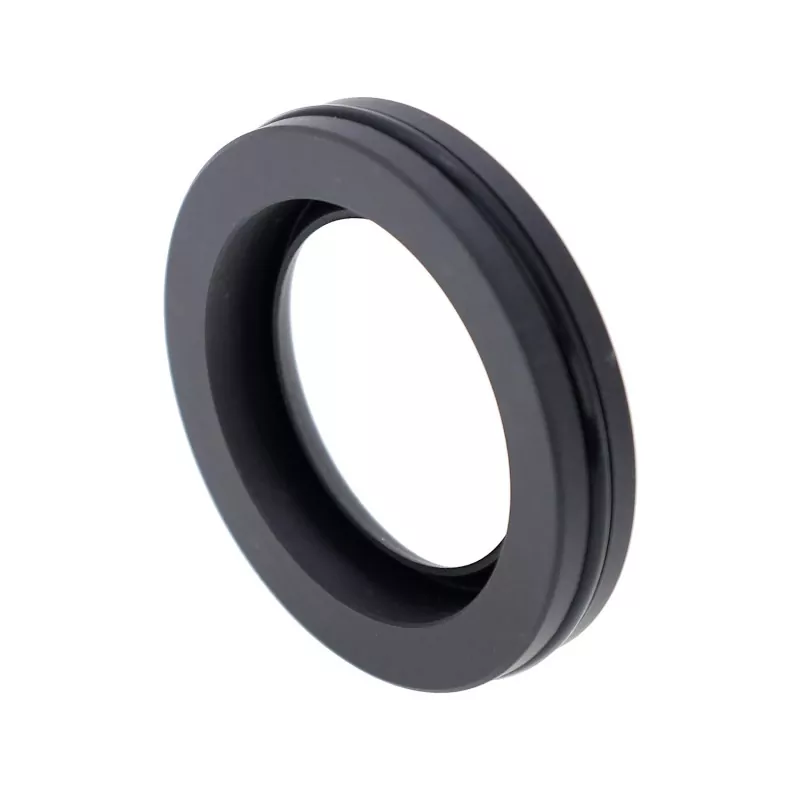

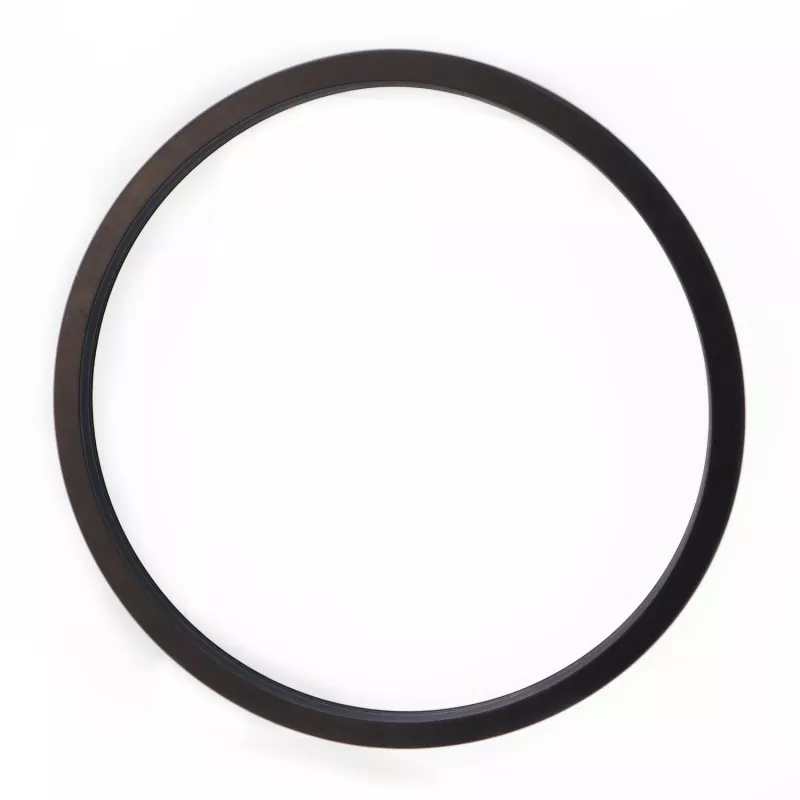

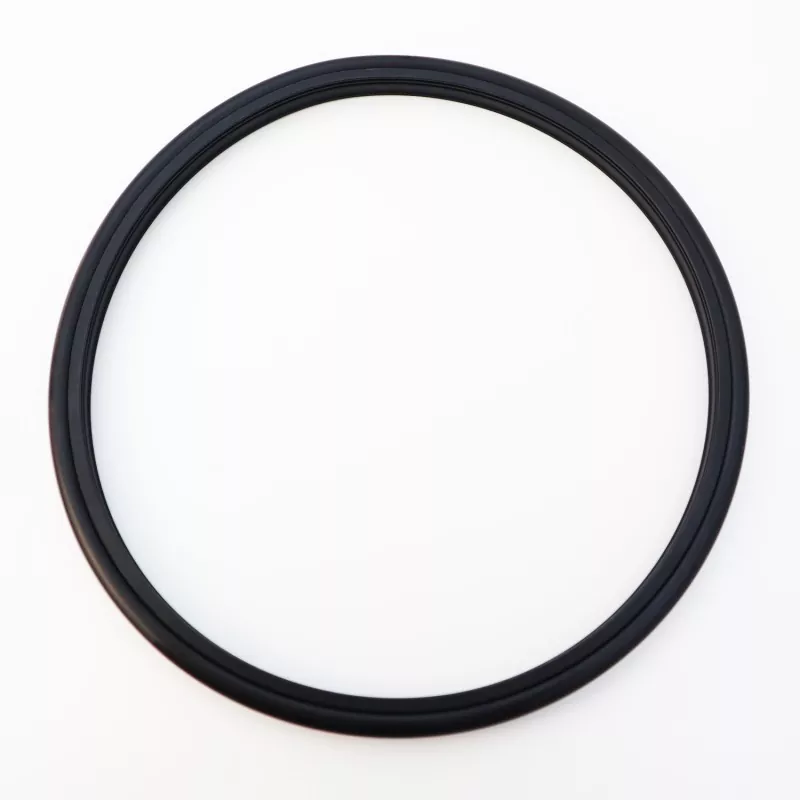

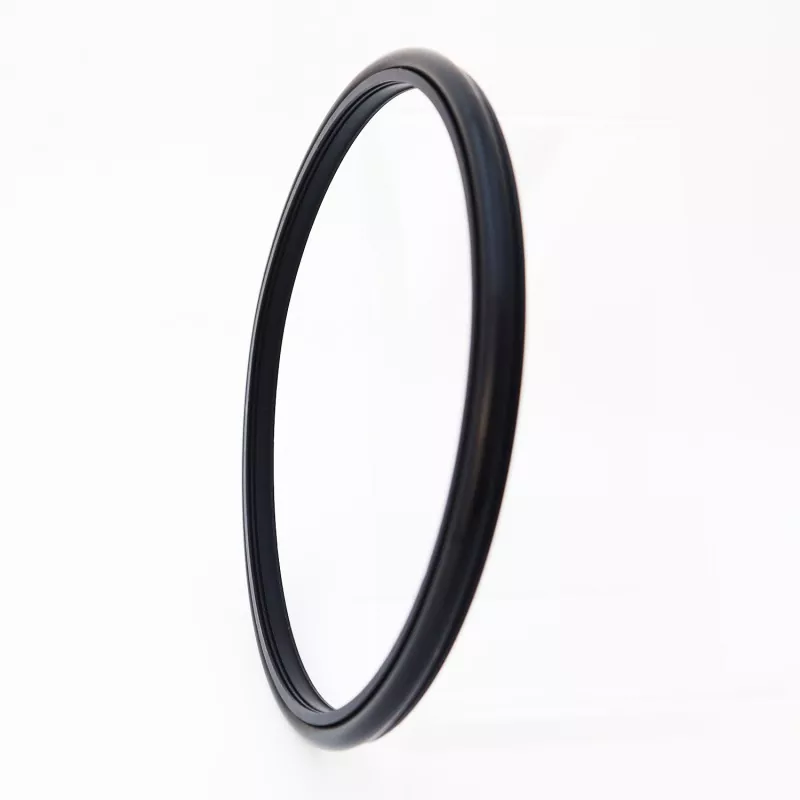

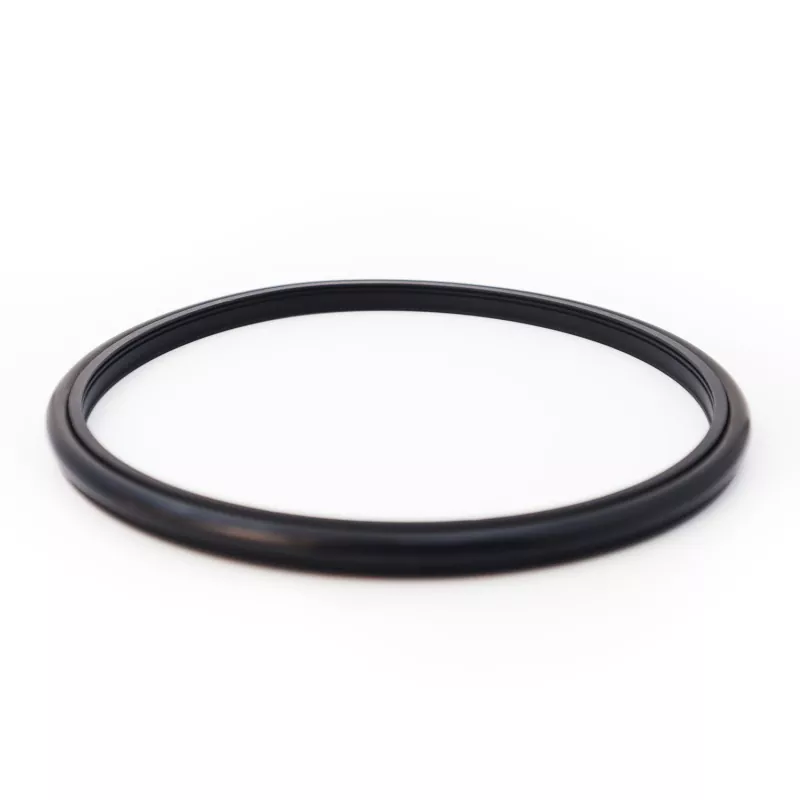

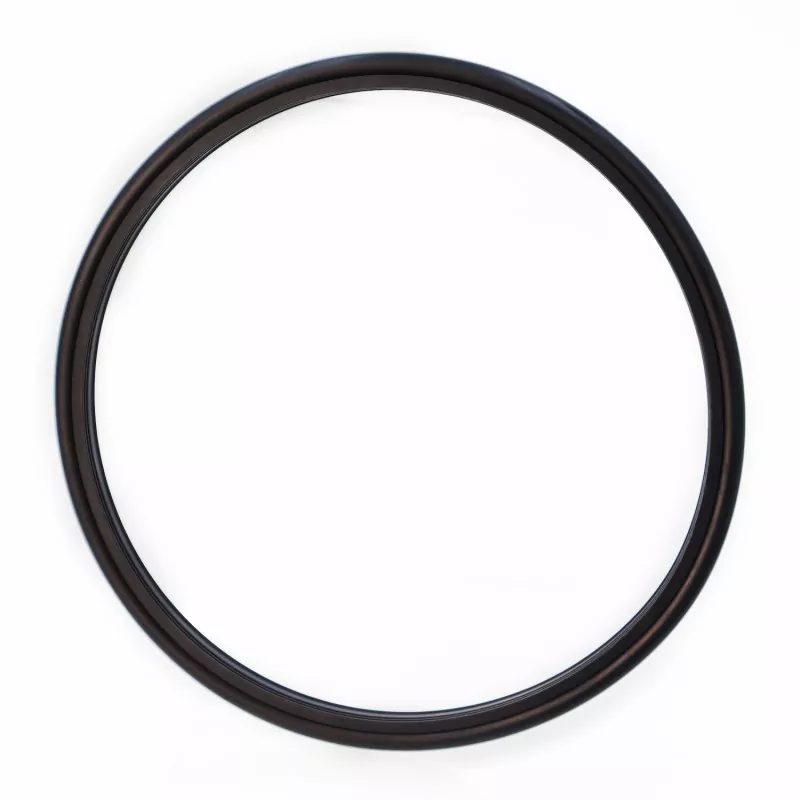

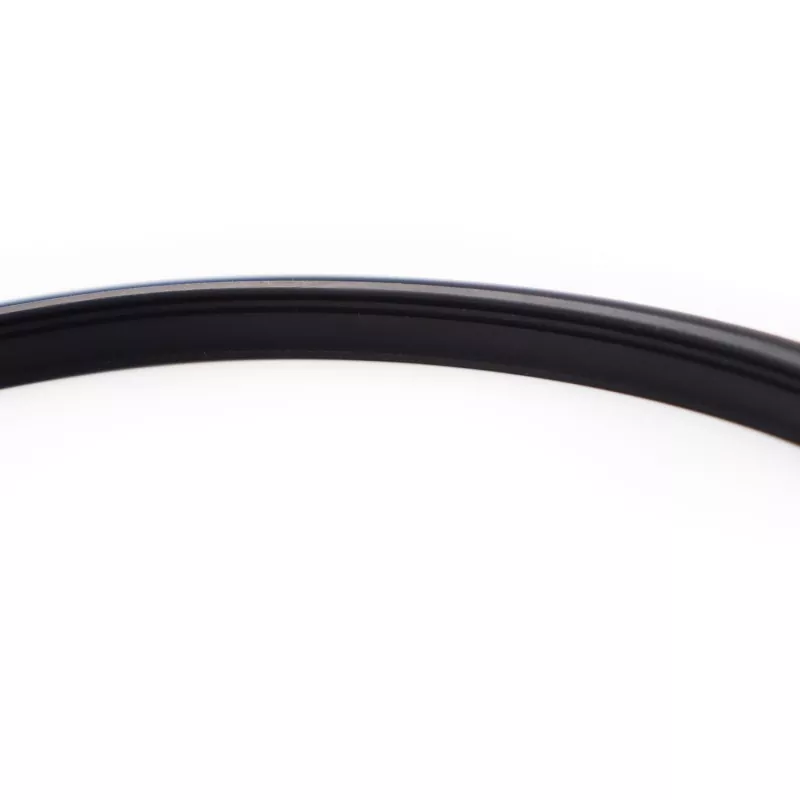

RC2061 Reinforced Toothed Combination Seal (ဘိလပ်မြေ slurry sealing အတွက် ဒီဇိုင်းထုတ်ထားသည်) တွင် စွမ်းဆောင်ရည်မြင့် အင်ဂျင်နီယာ ပလတ်စတစ်နှင့် ရော်ဘာအိုလက်စွပ်ဖြင့် ပြုလုပ်ထားသည့် အထူးဒီဇိုင်းထုတ်ထားသော သွားဖုံးပိတ်လက်စွပ်တစ်ခု ပါဝင်ပါသည်။ hydraulic reciprocating နှင့် rotary applications များတွင် unidirectional sealing အတွက် သင့်လျော်သည်။ ၎င်း၏ ပိုမိုကောင်းမွန်အောင်ပြုလုပ်ထားသော နှုတ်ခမ်းအထူသည် ဘိလပ်မြေ slurry နှင့် ရွှံ့အညစ်အကြေးများမှ တိုက်စားမှုကို ခံနိုင်ရည်ရှိပြီး တပ်ဆင်နေရာ အနည်းငယ်လိုအပ်ချိန်တွင် ယုံကြည်စိတ်ချရသော အလုံပိတ်နှင့် ပွတ်တိုက်မှုနည်းပါးကြောင်း သေချာစေသည်။ ဒီဇိုင်းသည် တပ်ဆင်ရလွယ်ကူပြီး ပြုပြင်ထိန်းသိမ်းမှုကို လွယ်ကူချောမွေ့စေပြီး ကြားခံအတွင်းရှိ အမှုန်အမွှားများကြောင့် ဖြစ်ပေါ်လာသော လျင်မြန်သောတံဆိပ်ကပ်ပျက်စီးမှုကို ထိထိရောက်ရောက် လျော့ပါးစေသည်။
၎င်းကို plunger ပန့်များ၊ ရွှံ့ပန့်များ၊ ဝက်အူတူးကိရိယာများ၊ တွင်းတူးကိရိယာများ၊ ရေနံရှာဖွေရေးကိရိယာများနှင့် ကွန်ကရစ်ရောစပ်စက်ရုံများကဲ့သို့သော အသုံးချပရိုဂရမ်များတွင် အဓိကအသုံးပြုသည်။ သော့ချက်အင်္ဂါရပ်များတွင် တာရှည်ဝန်ဆောင်မှုသက်တမ်း၊ ပွတ်တိုက်မှုနည်းသော၊ ကောင်းမွန်သောတံဆိပ်ခတ်ခြင်းစွမ်းဆောင်ရည်၊ ကျစ်လစ်သိပ်သည်းသောခြေရာ၊ တပ်ဆင်ခြင်းနှင့် ပြုပြင်ထိန်းသိမ်းရလွယ်ကူခြင်းတို့ ပါဝင်ပါသည်။
ရွှံ့နှင့်တူသော မီဒီယာကို တံဆိပ်ခတ်ရာတွင် အသုံးပြုသောအခါ၊ ချောဆီအဆီများကို တံဆိပ်ခတ်ခြင်းဒြပ်စင်နှစ်ခုကြားတွင် ထိုးသွင်းရန် အကြံပြုထားသည်။
ကန့်သတ်တန်ဖိုးများကို တပြိုင်နက်တည်း မဖြစ်ပေါ်သင့်ပါ။
|
ဖိအား (MPa) |
အပူချိန် (°C) |
မြန်နှုန်း (m/s) |
လတ် |
|
|
အပြန်အလှန်လှုပ်ရှားမှု |
လှည့်ကွက် |
|||
|
≤100 |
-35 မှ +100 (NBR O-ring ပါသော) |
≤6 |
≤2 |
ရေ၊ ရွှံ့၊ ရေနံစိမ်း၊ ဟိုက်ဒရောလစ်ဆီ၊ emulsion |
|
-20 မှ +200 (FKM O-ring ဖြင့်) |
||||
1. တွဲဖက်အသုံးပြုနိုင်သော O-ring ပစ္စည်းများ- RO1 Nitrile Rubber (NBR)၊ RO2 Fluoroelastomer (FKM) စသည်တို့ ပါဝင်သည်။
2. တံဆိပ်ခတ်လက်စွပ်ပစ္စည်း: စံပစ္စည်း PTFE4; အခြားရရှိနိုင်သောပစ္စည်းများ PTFE2၊ PTFE3၊ PTFE5၊ UPE၊ PK1၊ PK2 စသည်တို့ ပါဝင်သည်။
မှာယူမှု မော်ဒယ်- RC2061-80*91.7*7.6-PTFE4-R01 (မော်ဒယ် - Shaft Diameter * Groove Diameter * Groove Width - Material Code)
သတ်မှတ်ထားသော အတိုင်းအတာအတွင်း မည်သည့်အရွယ်အစားတွင်မဆို ရနိုင်ပါသည်။
|

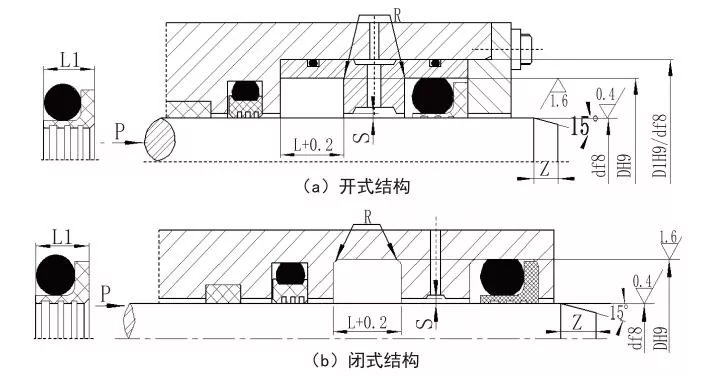

ရှပ်အချင်း အပိုင်းအခြား စံအမျိုးအစား ဃ f8 RC2061 |
ရှပ်အချင်း အပိုင်းအခြား ဟဲဟဲ ဃ f8 RC2061-Z |
Groove အချင်း D H9 |
Groove အကျယ် L+0.2 |
တံဆိပ်အကျယ် L1 |
ထောင့်အချင်းဝက် Rmax |
Radial clearance Smax |
ချမ်ဖာ Zmin |
O-ring ဖြတ်ပိုင်း အချင်း |
||
|
<10MPA |
<20MPA |
<40MPA |
||||||||
|
၅~၁၅.၉ |
- |
d+6.3 |
4.0 |
3.65 |
0.4 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
၁၆~၃၈.၉ |
၅~၁၅.၉ |
d+8.2 |
5.2 |
4.55 |
0.4 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
၃၉~၁၀၇.၉ |
၁၆~၃၈.၉ |
d+11.7 |
7.6 |
6.80 |
0.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
108~670.9 |
၃၉~၁၀၇.၉ |
d+15.5 |
9.6 |
8.50 |
0.6 |
0.6 |
0.35 |
0.25 |
8 |
7.00 |
|
၆၇၁~၁၆၀၀ |
108~670.9 |
d+19.4 |
12.1 |
11.1 |
0.7 |
0.7 |
0.5 |
0.3 |
10 |
8.60 |
မှတ်ချက်- 1. ရှပ်အချင်း ≤30 မီလီမီတာအတွက်၊ အဖွင့်အကွက်ဒီဇိုင်းကို အကြံပြုထားသည်။
2. rotary sealing applications များအတွက် HRC ≥58 ၏ ရှပ်မျက်နှာပြင် မာကျောမှုကို အကြံပြုထားသည်။
3. 30 MPa ထက်ကျော်လွန်သောဖိအားများအတွက်၊ extrusion gap အတွက် H8/f8 fit ကို အကြံပြုထားသည်။
