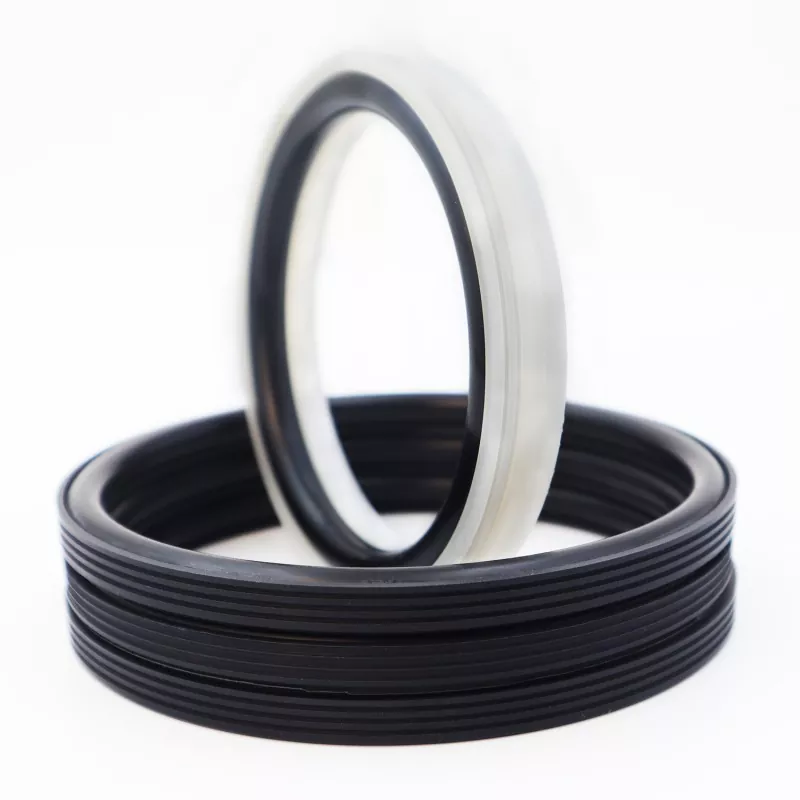

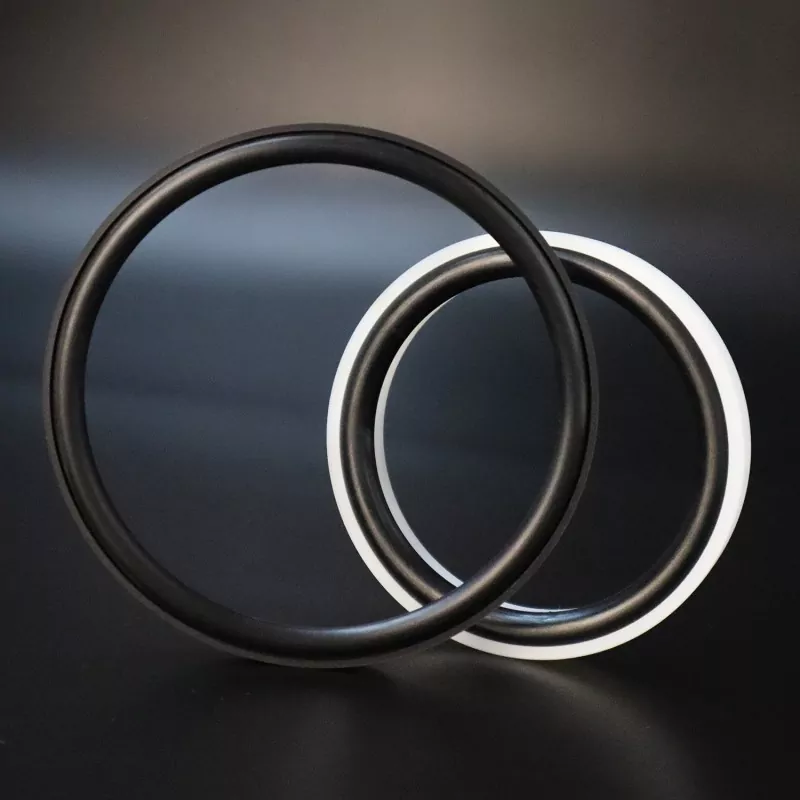

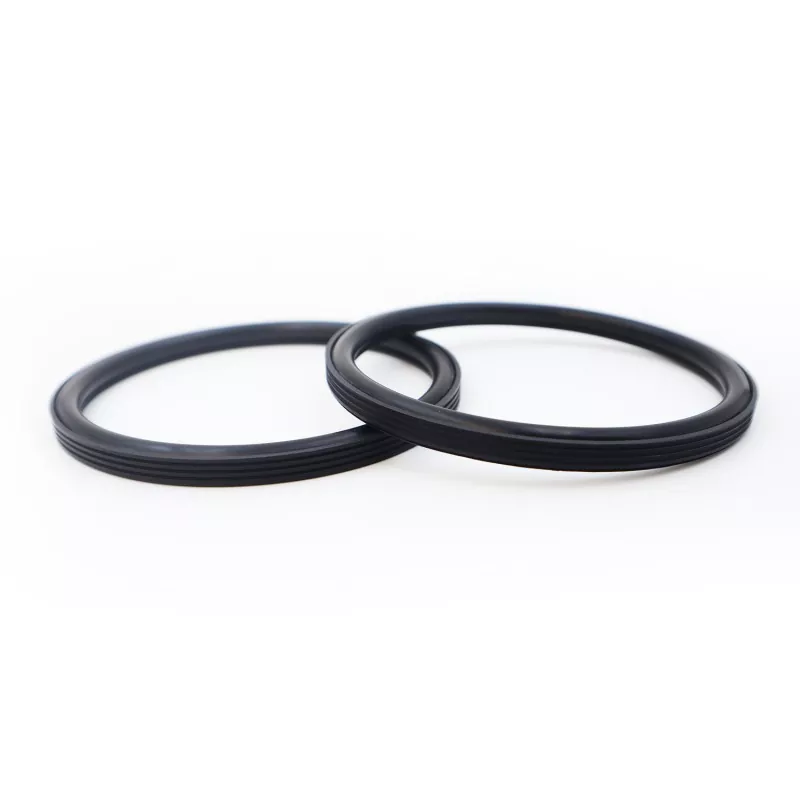

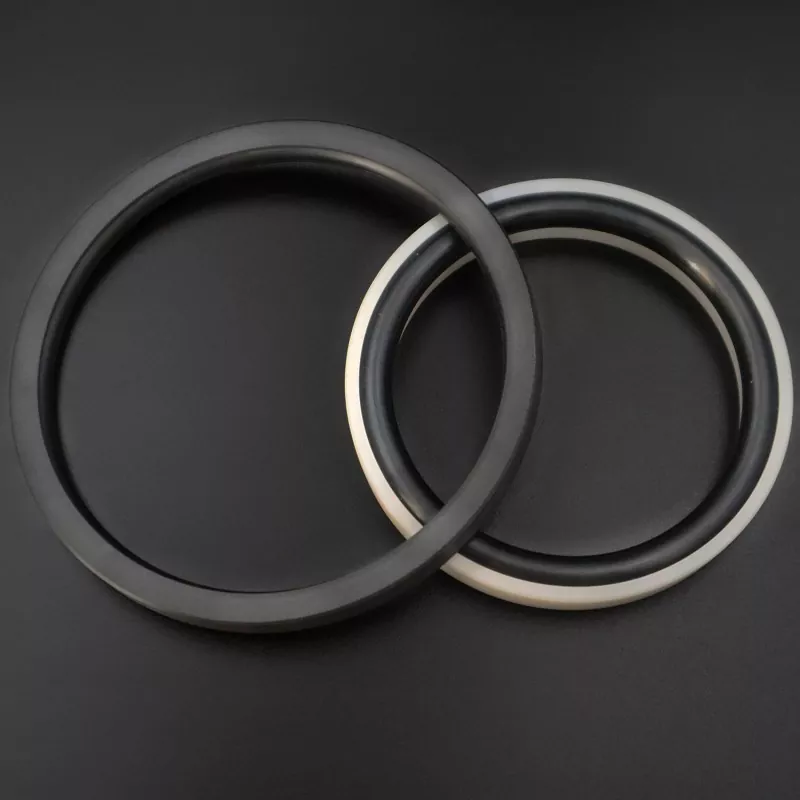

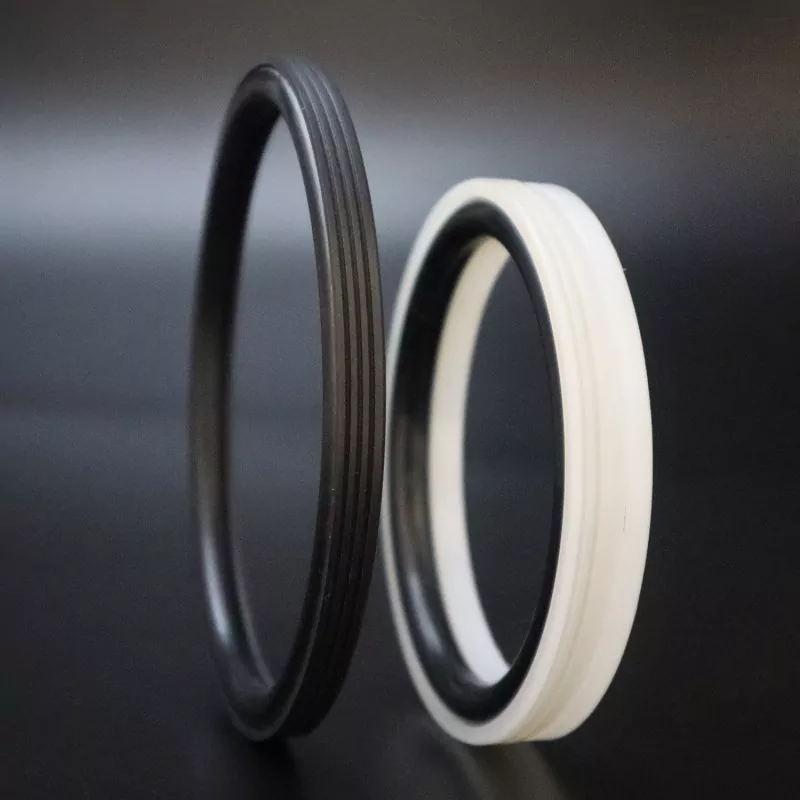

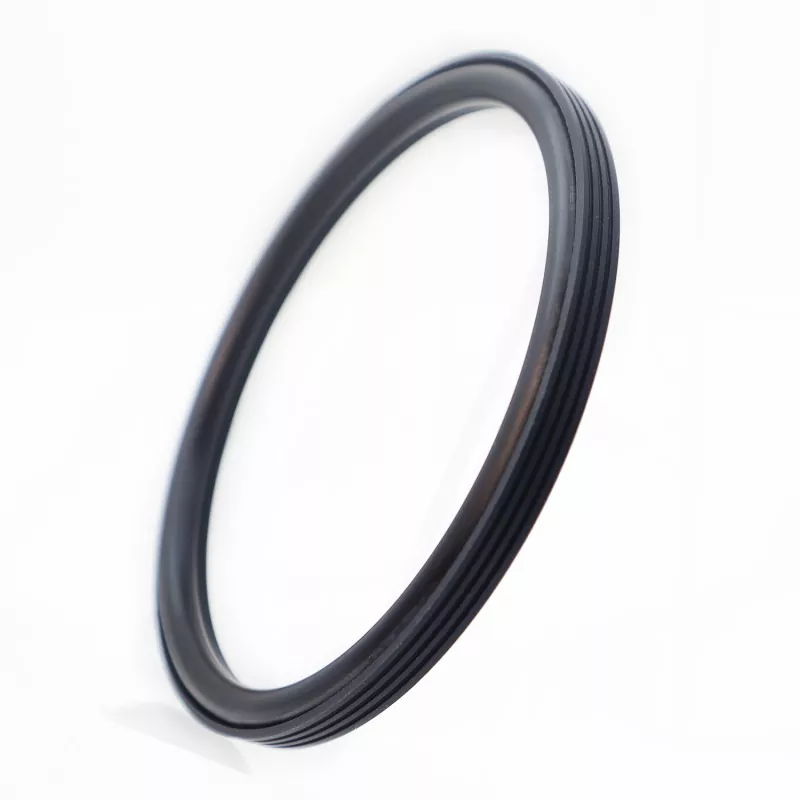

RC2062 Reinforced Toothed Piston Seal တွင် စွမ်းဆောင်ရည်မြင့်မားသော အင်ဂျင်နီယာ ပလတ်စတစ်ဖြင့် ပြုလုပ်ထားသည့် အထူးဒီဇိုင်းထုတ်ထားသော သွားဖုံးပိတ်လက်စွပ် နှင့် ရော်ဘာအိုလက်စွပ်တို့ ပါဝင်ပါသည်။ hydraulic reciprocating နှင့် rotary applications များတွင် unidirectional sealing အတွက် သင့်လျော်သည်။
၎င်းတွင် တာရှည်ဝန်ဆောင်မှုသက်တမ်း၊ ပွတ်တိုက်မှုနည်းပါးခြင်း၊ တံဆိပ်ခတ်ခြင်းစွမ်းဆောင်ရည်ကောင်းမွန်ခြင်း၊ ကျစ်လစ်သိပ်သည်းသောခြေရာနှင့် တပ်ဆင်ခြင်းနှင့် ပြုပြင်ထိန်းသိမ်းရလွယ်ကူခြင်းတို့ပါဝင်သည်။ အလုံပိတ်နှုတ်ခမ်းနှင့် အထူ၏ အကောင်းဆုံး ဒီဇိုင်းသည် ဘိလပ်မြေ slurry ကဲ့သို့ ကြမ်းတမ်းသော မီဒီယာများနှင့် ထိတွေ့သောအခါတွင်ပင် ထိရောက်စွာ တံဆိပ်ခတ်မှုကို သေချာစေသည်။
၎င်း၏ ကျစ်လျစ်သော အလုံးစုံဖွဲ့စည်းပုံကြောင့်၊ ၎င်းသည် တပ်ဆင်ရန်နေရာလိုအပ်ချက်များကို နည်းပါးစေပြီး ဆိုက်အတွင်း တပ်ဆင်ခြင်းနှင့် နောက်ဆက်တွဲ ပြုပြင်ထိန်းသိမ်းမှုများကို လွယ်ကူချောမွေ့စေပါသည်။ ၎င်းသည် slurry-handling applications များတွင် ပစ္စတင်ခန်းများအတွက် ယုံကြည်စိတ်ချရသော အလုံပိတ်ဖြေရှင်းချက်အဖြစ် ဆောင်ရွက်ပါသည်။ ကျွန်ုပ်တို့သည် ဤထုတ်ကုန်အတွက် အကဲဖြတ်ရန်၊ နှိုင်းယှဉ်ရန်နှင့် အမြောက်အများမှာယူရန် စက်မှုလုပ်ငန်းသုံးစက်ပစ္စည်းထုတ်လုပ်သူများကို ဖိတ်ကြားပါသည်။
ကန့်သတ်တန်ဖိုးများကို တပြိုင်နက်တည်း မဖြစ်ပေါ်သင့်ပါ။
|
ဖိအား (MPa) |
အပူချိန် (°C)
|
မြန်နှုန်း (m/s) |
လတ် |
|
|
အပြန်အလှန်လှုပ်ရှားမှု |
လှည့်ကွက် |
|||
|
≤100 |
-35 မှ +100 (NBR O-ring ပါသော) |
≤6 |
≤2 |
ရေ၊ ရွှံ့၊ ရေနံစိမ်း၊ ဟိုက်ဒရောလစ်ဆီ၊ emulsion |
|
-20 မှ +200 (FKM O-ring ဖြင့်) |
||||
1. တွဲဖက်အသုံးပြုနိုင်သော O-ring ပစ္စည်းများ- RO1 Nitrile Rubber (NBR)၊ RO2 Fluoroelastomer (FKM) စသည်တို့ ပါဝင်သည်။
2. တံဆိပ်ခတ်လက်စွပ်ပစ္စည်း: စံပစ္စည်း PTFE4; အခြားရရှိနိုင်သောပစ္စည်းများ PTFE2၊ PTFE3၊ PTFE5၊ UPE၊ PK1၊ PK2 စသည်တို့ ပါဝင်သည်။
မှာယူမှု မော်ဒယ်- RC2062-80*68.3*7.6-PTFE4-R01

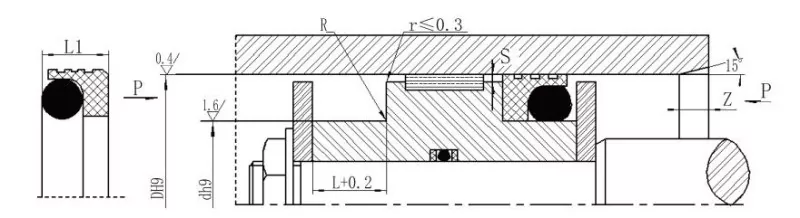

မော်ဒယ် - Bore Diameter * Groove Diameter * Groove Width - Material Code
ကန့်သတ်ချက်များအတွင်း မည်သည့်အရွယ်အစားကိုမဆို ရနိုင်ပါသည်။
|
အရွယ်အပိုင်းအခြား စံအမျိုးအစား D H9 RC2062 |
ဖေဖေ့အကွာအဝေး ဟဲဟဲ D H9 RC2062-Z |
Groove အချင်း ဃ h၉ |
Groove အကျယ် L+0.2 |
တံဆိပ်အကျယ် L1 |
ထောင့်အချင်းဝက် Rmax |
Radial clearance Smax |
ချမ်ဖာ Zmin |
O-ring ဖြတ်ပိုင်း အချင်း |
||
|
<10MPA |
<20MPA |
<40MPA |
||||||||
|
၈~၁၂.၉ |
- |
D-4.5 |
3.1 |
2.8 |
0.3 |
0.3 |
0.2 |
0.15 |
3 |
1.8 |
|
၁၃~၂၄.၉ |
၁၀~၁၂.၉ |
D-6.3 |
4 |
3.65 |
0.4 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
၂၅~၅၁.၉ |
၁၃~၂၄.၉ |
D-8.2 |
5.2 |
4.55 |
0.4 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
52~127.9 |
၂၅~၅၁.၉ |
D-11.7 |
7.6 |
6.80 |
0.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
128~500.9 |
52~127.9 |
D-15.5 |
9.6 |
8.50 |
0.6 |
0.6 |
0.35 |
0.25 |
8 |
7.00 |
|
501~1500 |
128~500.9 |
D-19.4 |
12.1 |
11.1 |
0.7 |
0.7 |
0.5 |
0.3 |
10 |
8.60 |
မှတ်ချက်။
2. 30 MPa ထက်ကျော်လွန်သောဖိအားများအတွက်၊ extrusion gap အတွက် H8/f8 fit ကို အကြံပြုထားသည်။
