1. Excellent ကဓာတုခုခံ
2. ကျယ်ပြန့်သောလည်ပတ်အပူချိန်အကွာအဝေး
3. ချောဆီနည်းခြင်းနှင့် ဆီမပါသော ချောဆီများအတွက် သင့်လျော်သည်။
4. ပါဝါသုံးစွဲမှုအနည်းဆုံးအတွက် ပွတ်တိုက်မှုနည်းပါးခြင်း။
5. မြင့်မားသော linear မြန်နှုန်းများအတွက်သင့်လျော်သည်။
6. တုတ်-ချော်အကျိုးသက်ရောက်မှုမရှိပါ၊ ကြာရှည်စက်ရပ်ပြီးနောက် စတင်ခုခံမှုနည်းသည်။
7. မာကျောမှုမရှိသော လှည့်ပတ်မှုများအတွက် သင့်လျော်သည် (PTFE နှုတ်ခမ်းတံဆိပ်များ သင့်လျော်သောရွေးချယ်မှုဖြင့်)
8. ဖိအားမြင့် applications များအတွက်သင့်လျော်သော
ပုံမှန်အပလီကေးရှင်းများတွင်- ရိုတာရီကွန်ပရက်ဆာများ၊ ဝက်အူကွန်ပရက်ဆာများ၊ ဂီယာများ/ဂီယာပုံးများ၊ လေမှုတ်ကိရိယာများ၊ အင်ဂျင်များ၊ စက်ကိရိယာများ၊ ပန့်များ၊ ဟိုက်ဒရောလစ်မော်တာများ၊ centrifuges စသည်တို့ပါဝင်သည်။
မိတ်လိုက်မျက်နှာပြင်များအတွက် မာကျောမှုလိုအပ်ချက်များ
အကြံပြုထားသည့် မာကျောမှု- HRC ≥ 58။ လိုအပ်သော မာကျောမှုသည် အချက်များစွာပေါ်တွင်မူတည်သည်။ low-pressure and low-speed applications များအတွက်၊ softer rotating shafts များသည်လည်း သင့်လျော်ပါသည်။ သတ္တုပျော့များအတွက် PTFE6 နှုတ်ခမ်းဖျံများကို အကြံပြုထားသည်။
မိတ်လိုက်မျက်နှာပြင်များအတွက် အရည်အသွေးလိုအပ်ချက် Ra=0.2-0.63 um Rz=1-3um Rmax=1-4um
|
ဖြတ်ပိုင်းပုံသဏ္ဍာန် |
မော်ဒယ် |
ဖိအား |
အပူချိန် |
အရှိန် |
လတ် |
|
|
RCS-A |
0.5 |
-35~+200 |
40 |
ရေနံ၊ သဘာဝဓာတ်ငွေ့၊ ရေစသည်တို့။ |
|
|
RCS-B |
2 |
-35~+200 |
20 |
ရေနံ၊ သဘာဝဓာတ်ငွေ့၊ ရေစသည်တို့။ |
|
|
RCS-C |
1 |
-35~+200 |
20 |
ရေနံ၊ သဘာဝဓာတ်ငွေ့၊ ရေစသည်တို့။ |
|
|
RCS-D |
2 |
-35~+200 |
20 |
ရေနံ၊ သဘာဝဓာတ်ငွေ့၊ ရေစသည်တို့။ |
Fluid Dynamic Spiral Recirculation Seal- RCS-D အမျိုးအစားသည် ခရုပတ်လည်ပတ်မှုပုံစံဖြင့် နှုတ်ခမ်းတံဆိပ်ကို အသုံးပြု၍ တံဆိပ်ခတ်ခြင်းစွမ်းဆောင်ရည်ကို ပိုမိုကောင်းမွန်စေသည်။ rotating shaft သည် လမ်းကြောင်းတစ်ခုတည်းတွင်သာ လှည့်ရန်ခွင့်ပြုထားသည်။

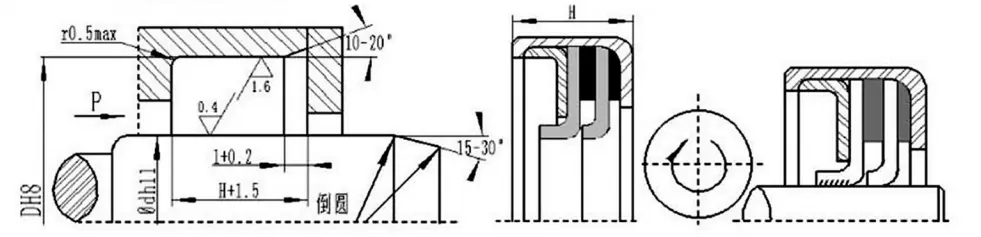

တပ်ဆင်ခြင်းတည်နေရာလိုအပ်ချက်
မှာယူခြင်း ဥပမာ- RCS-A-65×85×10 Model - d×D×H
|
d*D*H |
d*D*H |
d*D*H |
d*D*H |
d*D*H |
d*D*H |
d*D*H |
d*D*H |
|
၇*၂၀*၆ |
၁၈*၃၀*၆ |
၂၅*၄၀*၁၀ |
၃၅*၅၀*၇ |
၅၀*၆၈*၈ |
70*85*10 |
100*120*10 |
150*180*12 |
|
၇*၂၀*၇ |
၁၈*၃၀*၇ |
၂၅*၄၂*၆ |
၃၅*၅၀*၈ |
၅၀*၇၀*၁၀ |
70*90*7 |
100*125*12 |
150*180*14 |
|
၈*၁၈*၇ |
၁၈*၃၂*၆ |
၂၅*၄၂*၁၀ |
၃၅*၅၂*၆ |
၅၀*၇၂*၇ |
70*90*10 |
100*125*13 |
၁၆၀*၁၈၅*၈.၅ |
|
၈*၂၀*၆ |
၁၈*၃၂*၈ |
၂၅*၄၅*၁၁ |
၃၅*၅၄*၆ |
၅၀*၇၂*၁၂ |
70*95*13 |
105*130*7.5 |
၁၆၀*၁၈၅*၁၂ |
|
၈*၂၂*၆ |
၁၈*၃၅*၆ |
၂၅*၄၇*၆ |
၃၅*၅၅*၁၁ |
၅၂*၆၈*၁၀ |
၇၅*၉၅*၇ |
105*130*12 |
၁၆၀*၁၉၀*၁၅ |
|
၈*၂၂*၇ |
၁၈*၃၅*၈ |
၂၆*၄၀*၆ |
၃၈*၅၀*၆ |
၅၂*၇၀*၁၀ |
၇၅*၉၅*၁၀ |
၁၀၅*၁၃၅*၁၄ |
160*200*10 |
|
၁၀*၂၂*၆ |
၁၉*၃၅*၆ |
၂၆*၄၂*၈ |
၃၈*၅၂*၈ |
၅၂*၇၅*၁၂ |
၇၅*၁၀၀*၁၁ |
၁၁၀*၁၃၅*၁၂ |
၁၇၀*၁၉၅*၁၂ |
|
၁၀*၂၂*၇ |
၁၉*၃၅*၈ |
၂၇*၄၇*၁၁ |
၃၈*၅၈*၁၁ |
၅၅*၇၀*၇ |
၇၅*၁၀၀*၁၃ |
၁၁၀*၁၄၀*၁၄ |
၁၇၀*၂၀၀*၁၂ |
|
၁၀*၂၅*၇ |
20*30*7 |
၂၈*၄၀*၆ |
၄၀*၅၂*၇ |
၅၅*၇၂*၇ |
80*95*10 |
၁၁၀*၁၅၀*၈ |
၁၇၀*၂၀၀*၁၄ |
|
၁၂*၂၂*၆ |
20*32*7 |
၂၈*၄၀*၇ |
၄၀*၅၂*၈ |
၅၅*၇၂*၈ |
80*100*7 |
၁၁၅*၁၄၅*၁၄ |
၁၇၀*၂၀၀*၁၆ |
|
၁၂*၂၂*၇ |
20*32*8 |
၂၈*၄၀*၈ |
၄၀*၅၅*၆ |
၅၅*၇၅*၇ |
80*100*10 |
၁၂၀*၁၄၀*၇.၅ |
၁၈၀*၂၀၅*၁၂ |
|
၁၂*၂၄*၆ |
20*35*6 |
၂၈*၄၀*၉ |
၄၀*၅၅*၇ |
၅၅*၇၅*၁၀ |
80*105*7.5 |
၁၂၀*၁၄၀*၁၀ |
၁၈၀*၂၁၀*၈.၅ |
|
၁၂*၂၅*၈ |
20*35*8 |
၂၈*၄၅*၈ |
၄၀*၅၅*၈ |
၅၅*၇၈*၁၂ |
80*105*13 |
၁၂၀*၁၄၅*၁၂ |
၁၉၀*၂၁၅*၁၂ |
|
၁၂*၃၂*၇ |
20*40*7 |
၂၈*၄၈*၁၁ |
၄၀*၅၈*၈ |
၅၅*၈၃*၇ |
၈၅*၁၀၅*၇.၅ |
120*150*10 |
190*225*16 |
|
၁၄*၂၆*၆ |
20*40*7 |
၃၀*၄၂*၆ |
၄၀*၆၂*၆ |
58*80*12 |
၈၅*၁၀၅*၁၀ |
120*150*12 |
200*225*12 |
|
၁၄*၂၈*၇ |
20*40*10 |
၃၀*၄၂*၇ |
၄၀*၆၂*၈ |
၆၀*၇၂*၇ |
၈၅*၁၁၀*၈ |
120*150*14 |
၂၀၀*၂၃၀*၁၃ |
|
၁၄*၃၀*၈ |
20*40*11 |
၃၀*၄၂*၈ |
၄၀*၆၂*၁၂ |
60*75*8 |
၈၅*၁၁၀*၁၂ |
125*150*12 |
၂၄၀*၂၆၅*၁၂ |
|
၁၅*၂၅*၆ |
၂၂*၃၂*၆ |
၃၀*၄၅*၈ |
၄၂*၆၂*၇ |
60*75*10 |
၈၅*၁၁၀*၁၃ |
၁၂၅*၁၅၅*၁၄ |
240*270*8.5 |
|
၁၅*၃၀*၇ |
၂၂*၃၅*၆ |
၃၀*၅၀*၁၁ |
၄၂*၆၅*၁၂ |
60*80*7 |
၈၅*၁၂၀*၈ |
130*150*7.5 |
260*280*10 |
|
၁၅*၃၀*၇ |
၂၂*၃၅*၈ |
၃၀*၅၂*၇ |
၄၅*၅၈*၇ |
60*80*10 |
90*110*7.5 |
၁၃၀*၁၅၅*၁၂ |
၂၆၀*၂၈၅*၁၂ |
|
၁၅*၃၂*၇ |
၂၂*၃၈*၈ |
၃၂*၄၄*၈ |
၄၅*၆၂*၁၀ |
၆၀*၈၂*၁၂ |
90*110*10 |
၁၃၀*၁၆၀*၁၄ |
၃၀၀*၃၃၀*၁၅ |
|
၁၅*၃၂*၈ |
၂၂*၄၂*၁၁ |
၃၂*၄၇*၆ |
၄၅*၆၅*၇ |
၆၀*၈၅*၈ |
90*110*12 |
၁၃၅*၁၆၀*၁၂ |
၃၀၀*၃၄၀*၂၀ |
|
၁၅*၃၅*၆ |
၂၄*၄၀*၆ |
၃၂*၄၇*၈ |
၄၅*၆၅*၈ |
60*85*10 |
90*115*10 |
၁၃၅*၁၆၅*၁၄ |
|
|
၁၆*၂၆*၇ |
၂၄*၄၀*၇ |
၃၂*၄၈*၇ |
၄၅*၆၅*၁၀ |
၆၂*၈၅*၇ |
90*115*12 |
၁၄၀*၁၆၀*၁၀ |
|
|
၁၆*၃၀*၇ |
၂၄*၄၀*၈ |
၃၂*၅၀*၈ |
၄၇*၆၂*၇ |
၆၂*၈၅*၁၀ |
90*115*13 |
၁၄၀*၁၆၀*၁၂ |
|
|
၁၆*၃၅*၈ |
၂၅*၃၅*၆ |
၃၂*၅၂*၆ |
၄၈*၆၅*၁၀ |
၆၂*၈၅*၁၂ |
90*120*10 |
၁၄၀*၁၆၅*၁၂ |
|
|
၁၆*၄၀*၁၀ |
၂၅*၃၇*၆ |
၃၂*၅၂*၁၁ |
၄၈*၇၀*၁၂ |
၆၅*၈၅*၁၀ |
၉၅*၁၁၅*၁၀ |
၁၄၀*၁၇၀*၁၄ |
|
|
၁၇*၃၀*၆ |
၂၅*၃၈*၈ |
၃၄*၅၄*၁၁ |
၅၀*၆၅*၇ |
၆၅*၉၀*၇ |
၉၅*၁၂၀*၁၂ |
၁၄၀*၁၇၀*၁၅ |
|
|
၁၇*၃၅*၇ |
၂၅*၄၀*၇ |
၃၅*၄၇*၆ |
၅၀*၆၅*၈ |
၆၅*၉၀*၁၂ |
၉၅*၁၂၀*၁၃ |
၁၄၀*၁၈၀*၁၂ |
|
|
၁၇*၃၅*၈ |
၂၅*၄၀*၈ |
၃၅*၄၇*၈ |
၅၀*၆၈*၇ |
၆၅*၉၅*၁၃ |
100*120*7.5 |
150*180*8.5 |
|
ကျေးဇူးပြု၍ ကျွန်ုပ်တို့၏ကုမ္ပဏီသို့ ဆက်သွယ်ပါ။ RC2057 မော်ဒယ်သည် အမြင့်ဆုံးအရှည် 1600mm ရှိသော ထုတ်ကုန်များကို ပေးဆောင်သည်။
PTFE ရေနံတံဆိပ်တပ်ဆင်ခြင်းလမ်းညွှန်
1. ဆီတံဆိပ်နှင့် တပ်ဆင်မှု အစိတ်အပိုင်းအားလုံးကို သန့်စင်ပြီး ချောဆီလောင်းပါ။
2. တပ်ဆင်ခြင်းမပြုမီ၊ တင်းကျပ်လွန်းခြင်းနှင့် တပ်ဆင်မှုချို့ယွင်းခြင်းတို့ကို ကာကွယ်ရန်နှင့် ကနဦးလည်ပတ်မှုအတွင်း အပူလွန်ကဲခြင်းမှရှောင်ရှားရန် ရိုးတံနှင့်တူညီသောအချင်းရှိသော ချောမွေ့သောရိုးတံပေါ်တွင် တပ်ဆင်သင့်သည်။
3. တပ်ဆင်ခြင်းမပြုမီ၊ အပြင်ဘက်အချင်းတွင် ယိုစိမ့်မှုမှကာကွယ်ရန် ဆီတံဆိပ်၏အပြင်ဘက်အဝန်းနှင့် အဆုံးမျက်နှာတွင် တံဆိပ်ခတ်ခြင်း (ဥပမာ Loctite 601 သို့မဟုတ် 641) ကို လိမ်းပါ။
4. PTFE ဆီတံဆိပ်နှုတ်ခမ်းကို ရိုးတံပေါ်သို့ တပ်ဆင်သောအခါ၊ ချည်မျှင်များ၊ သော့လမ်းကြောင်းများစသည်တို့မှ ချိတ်ပိတ်နှုတ်ခမ်းပျက်စီးခြင်းမှ ကာကွယ်ရန် PTFE ဆီတံဆိပ်နှုတ်ခမ်းကို ကာကွယ်ထားသင့်သည်။

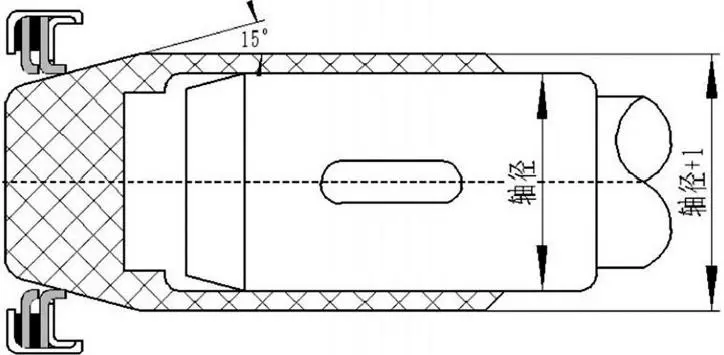

5. နှုတ်ခမ်းပျက်စီးခြင်းမှကာကွယ်ရန် PTFE ဆီတံဆိပ်တပ်ဆင်ရန် လမ်းညွှန်လက်စွပ်ကို အသုံးပြုသင့်သည်။ လမ်းညွှန်လက်စွပ်သည် လမ်းညွှန်အဆုံးတွင် 15 ဒီဂရီ သွယ်လျသောထောင့်ရှိပြီး ကျန်တစ်ဖက်၏အတွင်းဘက်အပေါက်သည် ရိုးတံပေါ်တွင် လျှောကျနေသည်။ လမ်းညွှန်လက်စွပ်၏ အပြင်ဘက်အချင်းသည် ချောမွေ့သောမျက်နှာပြင်နှင့် လုံးဝန်းသောအစွန်းများဖြင့် ရိုးတံအချင်း + 1 မီလီမီတာဖြစ်သည်။ PTFE ဆီတံ တပ်ဆင်ခြင်းအတွက် ပုံ 1 ကို ကြည့်ပါ။
6. လမ်းညွှန်လက်စွပ်ပစ္စည်းကို မာကျောသော ပလပ်စတစ်အဖြစ် အကြံပြုထားသည်။
7. ဆီတံဆိပ်တပ်ဆင်ပြီးနောက်၊ ၎င်းကို ကုပ်ကိရိယာဖြင့် တပ်ဆင်ပြီး ပြင်ပအဝန်းနှင့် အဆုံးမျက်နှာပေါ်ရှိ တံဆိပ်ခတ်ထားသော တံဆိပ်ခတ်ထားရပါမည်။ PTFE ဆီတံကို ပြုပြင်ခြင်းအတွက် ပုံ 2 ကို ကြည့်ပါ။
ပုံ 1. PTFE ဆီတံဆိပ်တပ်ဆင်ခြင်း။

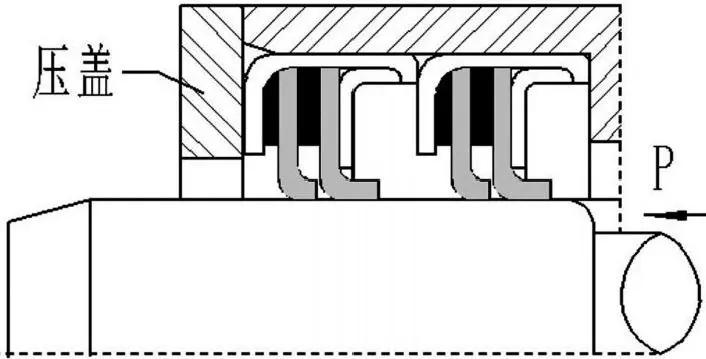

ပုံ 2။ PTFE ဆီတံဆိပ်ကို ပြုပြင်ခြင်း။
