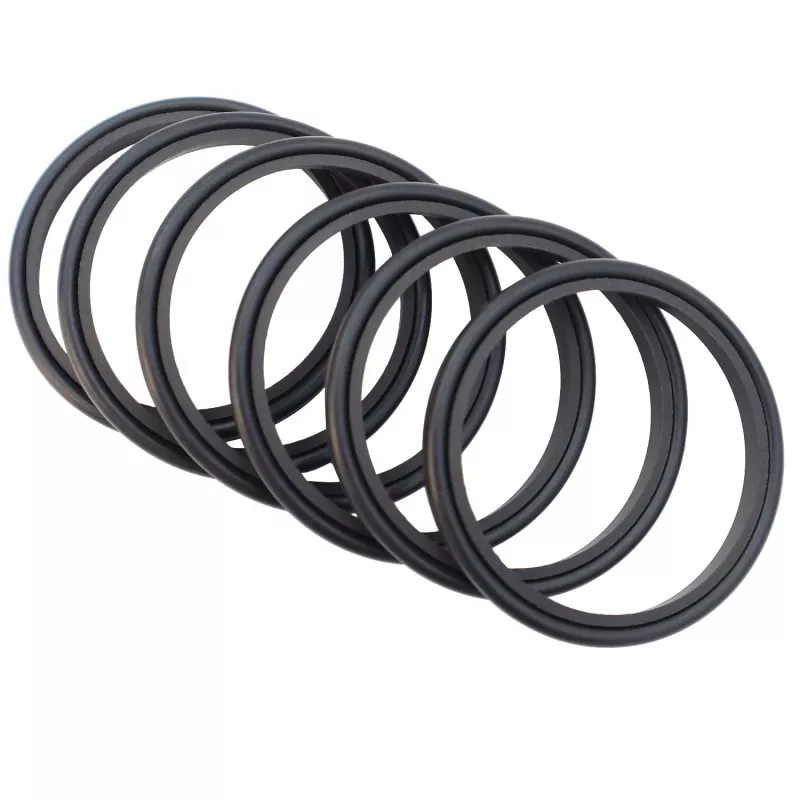

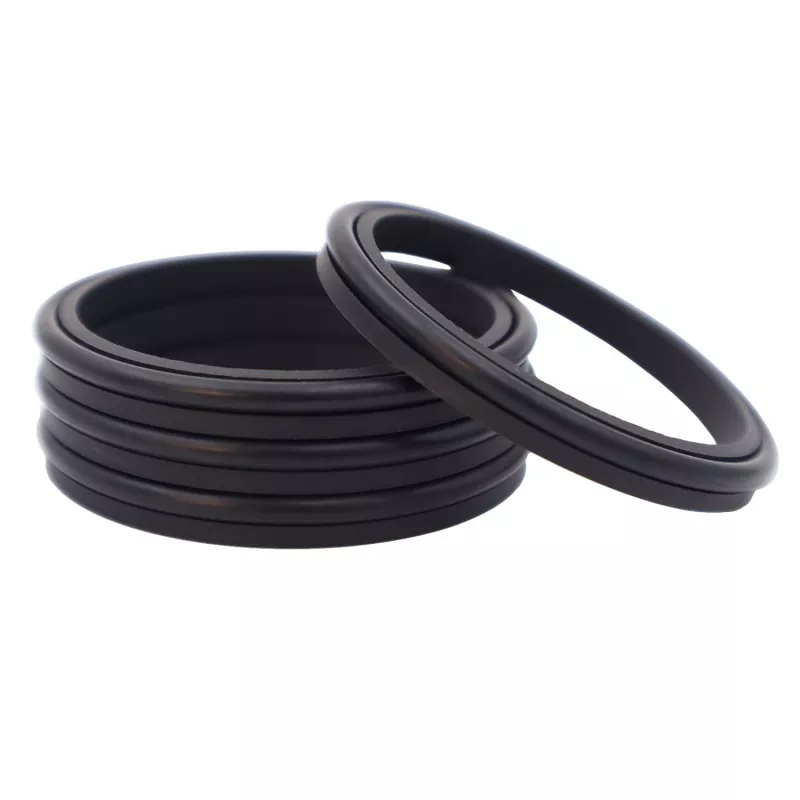

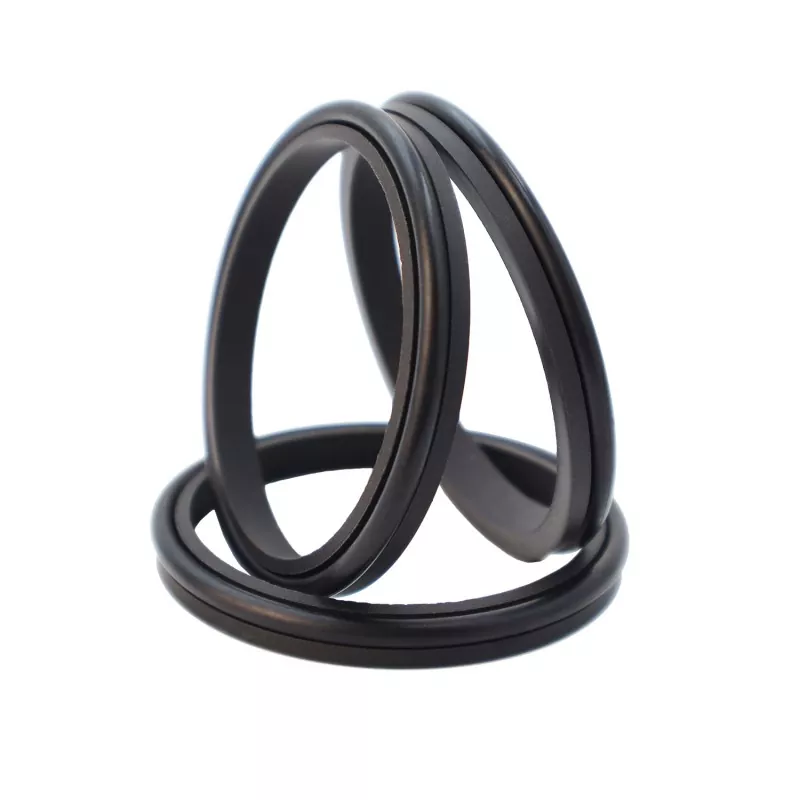

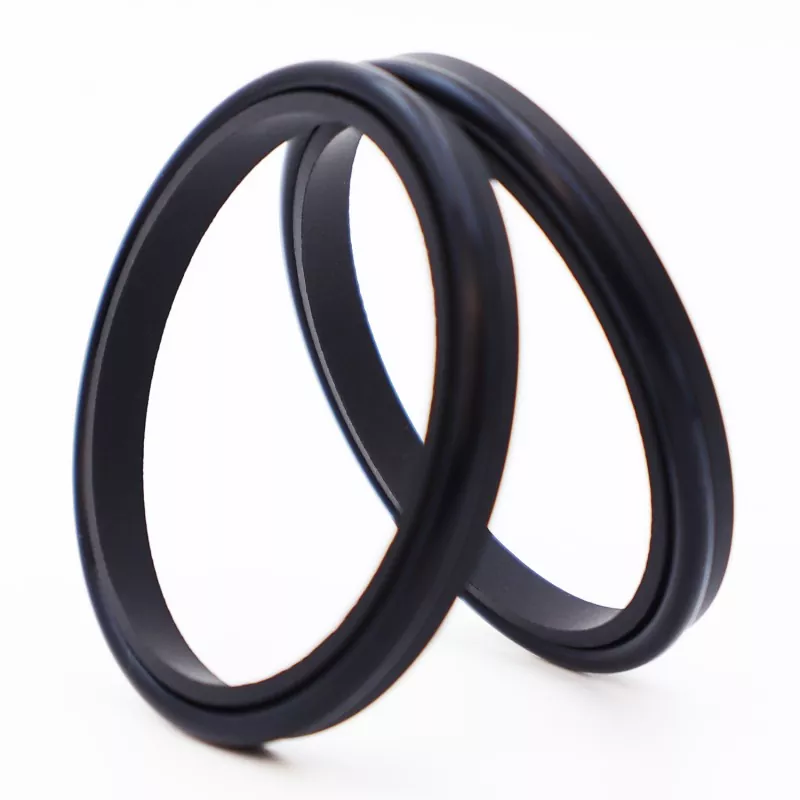

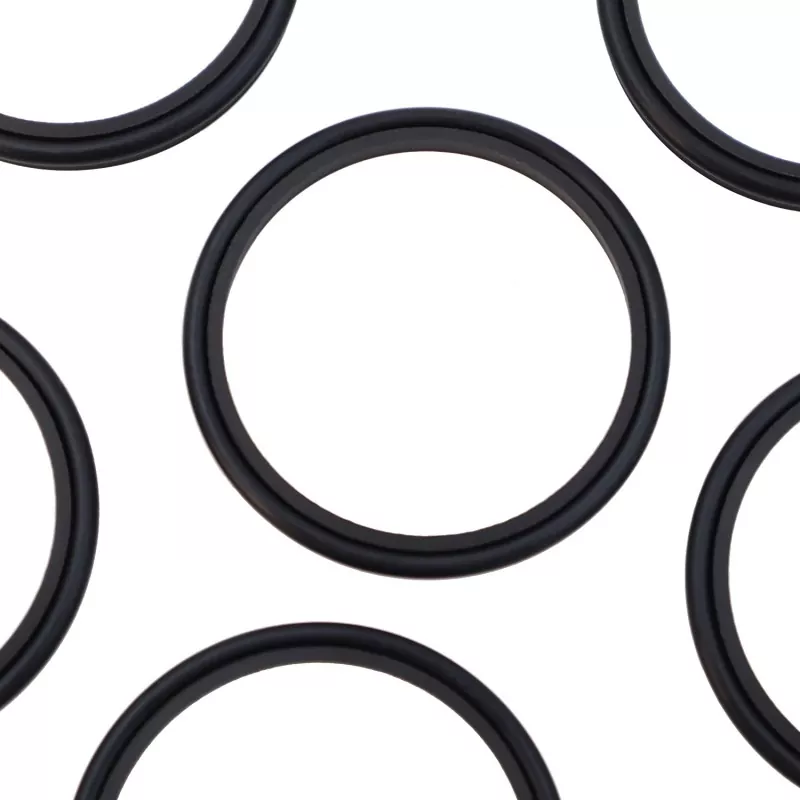

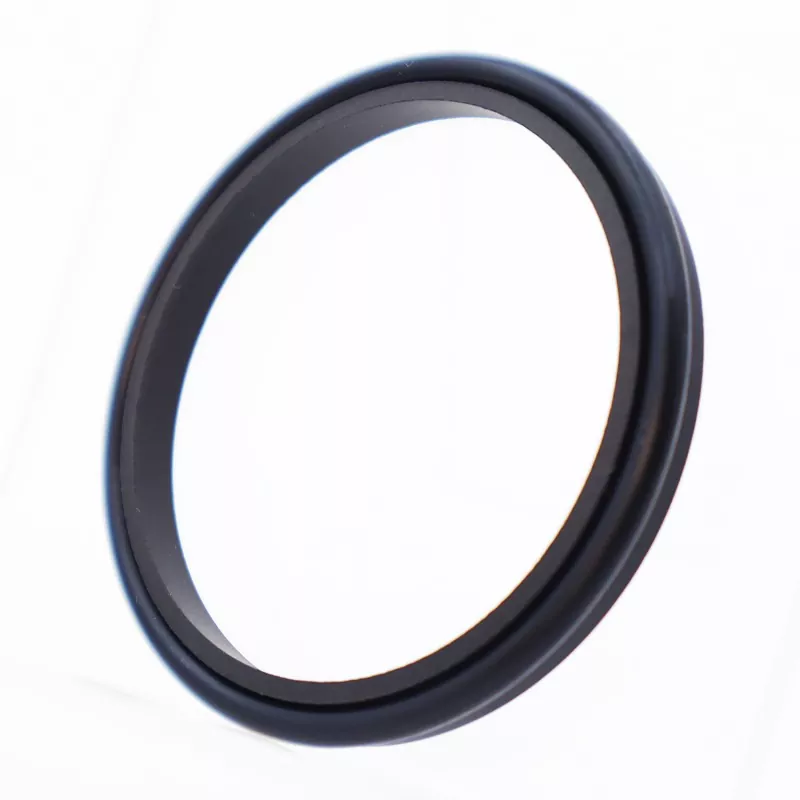

Single Lip Combined Wiper Seal သည် PTFE နှုတ်ခမ်းတစ်ခုတည်း wiper လက်စွပ်နှင့် ရော်ဘာ O-ring တစ်ခုတို့ပါ၀င်သည့် တစ်ခုတည်းသောသရုပ်ဆောင်ချက် wiper တံဆိပ်တစ်ခုဖြစ်သည်။ ၎င်းသည် ဖုန်မှုန့်များကို ဖယ်ရှားရန်နှင့် စနစ်ညစ်ညမ်းမှုကို ကာကွယ်ရန် လုပ်ဆောင်သည်။ ၎င်းသည် အပြန်အလှန်တုံ့ပြန်ခြင်း၊ တုန်လှုပ်ခြင်း သို့မဟုတ် ဟေလီကယ်လှုပ်ရှားမှု အက်ပ်လီကေးရှင်းများအတွက် သင့်လျော်သည်။
|
ဖိအား (MPa) |
အပူချိန် (°C) |
မြန်နှုန်း m/s |
မီဒီယာ |
|
- |
-35 မှ +100 (NBR O-ring ပါသော) |
6 |
ဟိုက်ဒရောလစ်ဆီ၊ emulsion၊ ရေစသည်တို့။ |
|
-20 မှ +200 (FKM O-ring ဖြင့်) |
မှာယူမှုပုံစံ- RCF03—80-PTFE3—R01
RCF03 – မော်ဒယ် | 80 – Shaft Diameter | PTFE3 – အထွေထွေရည်ရွယ်ချက် ပြင်ဆင်ထားသော PTFE | R01 – ရော်ဘာအစိတ်အပိုင်းများအတွက် ပစ္စည်းကုဒ်
Nitrile Rubber (NBR) – R01 | ဖလိုရိုရော်ဘာ (FKM) – R02
ထုတ်ကုန်များကို သတ်မှတ်ထားသော ကန့်သတ်ဘောင်ဘောင်အတွင်း မည်သည့်အရွယ်အစားဖြင့် ပံ့ပိုးပေးနိုင်ပါသည်။
|

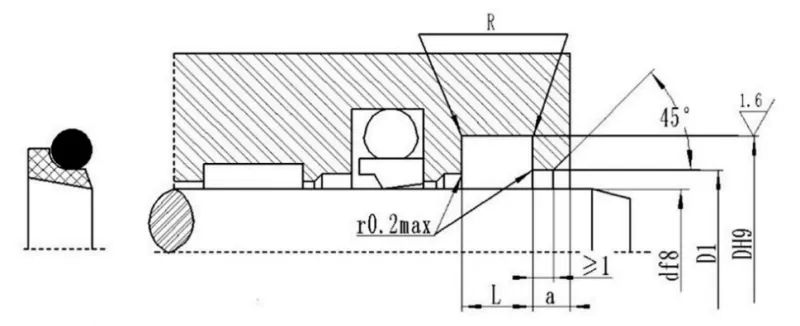

ရှပ်အချင်း အပိုင်းအခြား ဃ f8 |
Groove အချင်း D H9 |
Groove အကျယ် L+0.2 |
အပေါက်အချင်း ကင်းရှင်းခြင်း။ D1 H11 |
အဖွင့်အကျယ်ကို ရှင်းလင်းပါ။ a ≥ |
ထောင့်အချင်းဝက် R≤ |
အို-လက်စွပ် ဖြတ်ပိုင်းချင်း လုပ်ပါ။ |
|
၄~၁၁ |
d+4.8 |
3.7 |
d+1.5 |
2 |
0.4 |
1.80 |
|
၁၂~၆၄ |
d+6.8 |
5.0 |
d+1.5 |
2 |
0.7 |
2.65 |
|
၆၅~၂၅၀ |
d+8.8 |
6.0 |
d+1.5 |
3 |
1.0 |
3.55 |
|
၂၅၁~၄၂၀ |
d+12.2 |
8.4 |
d+2.0 |
4 |
1.5 |
5.30 |
|
၄၂၁~၆၅၀ |
d+16.0 |
11.0 |
d+2.0 |
4 |
1.5 |
7.00 |
|
၆၅၁~၁၅၀၀ |
d+20.0 |
14.0 |
d+2.5 |
5 |
2.0 |
8.60 |
